Дропшиппинг ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x39 мм DIY наборы Амперметр измеритель тока Прямая поставка
Ur Pro Hommland Store - Надежность 90%
Более 480 подписчиков, дата открытия магазина 20.07.2019
- Положительные оценки: 92% (531)
- Соответствие описанию: 90%
- Отвечает на сообщения: 90%
- Скорость отправки: 88%
Последнее обновление: 20.09.2024
53 Отзывов
71 Заказов
35 Отзывов
63 Заказов
10 Отзывов
21 Заказов
4 Отзывов
11 Заказов
3 Отзывов
6 Заказов
1 Отзывов
5 Заказов
5 Отзывов
4 Заказов
2 Отзывов
4 Заказов
1 Отзывов
4 Заказов
1 Отзывов
3 Заказов
1 Отзывов
3 Заказов
4 Отзывов
2 Заказов
2 Отзывов
2 Заказов
1 Отзывов
2 Заказов
0 Отзывов
2 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

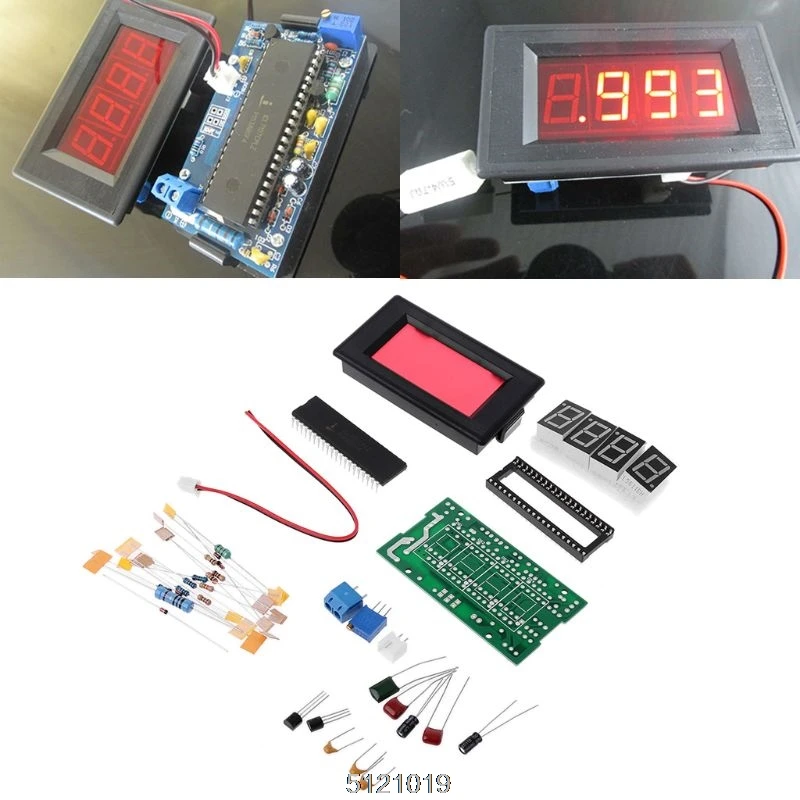

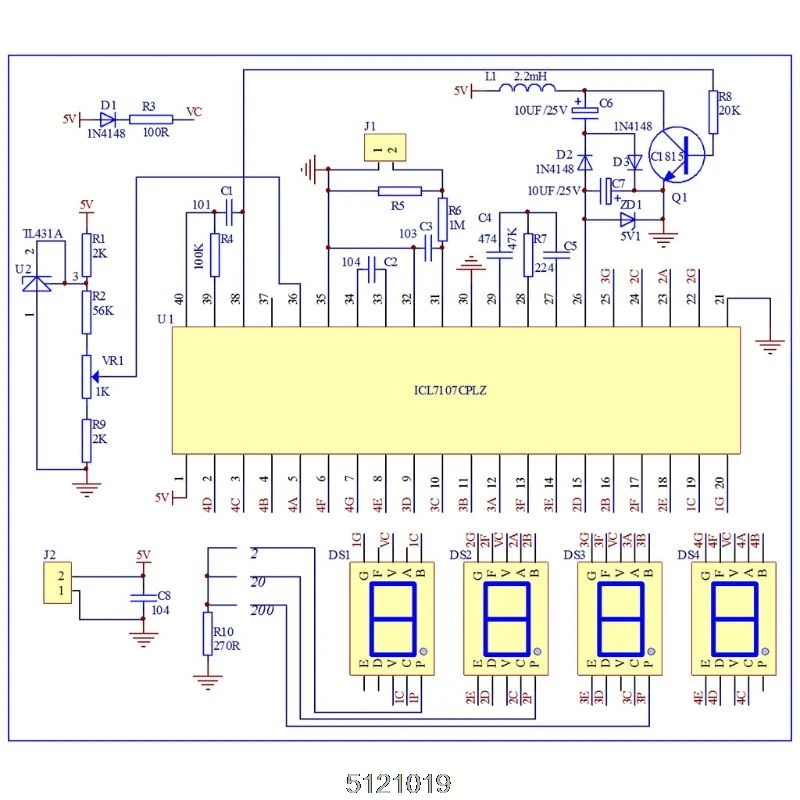

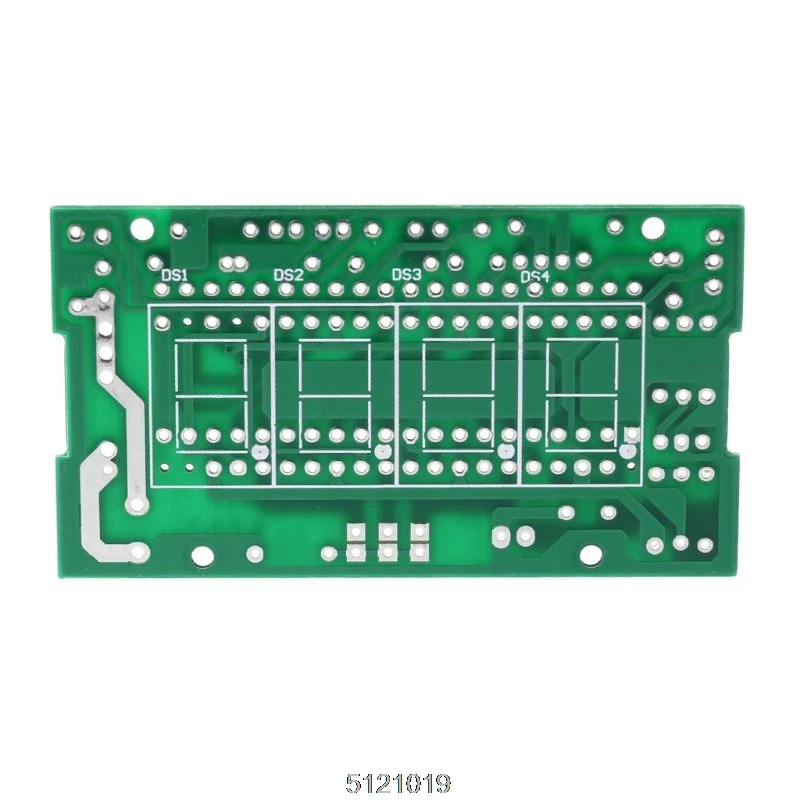

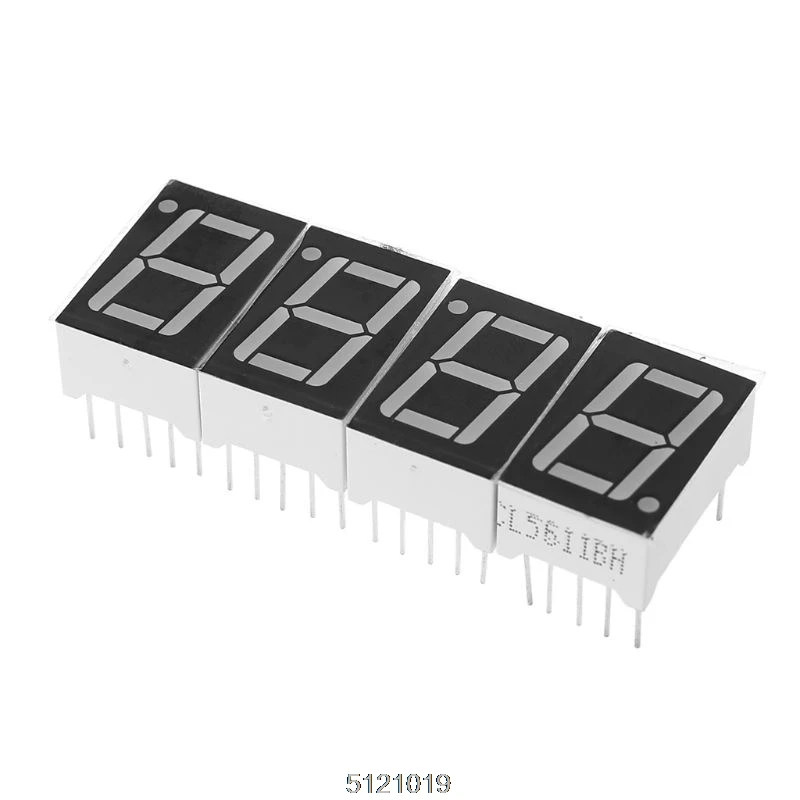

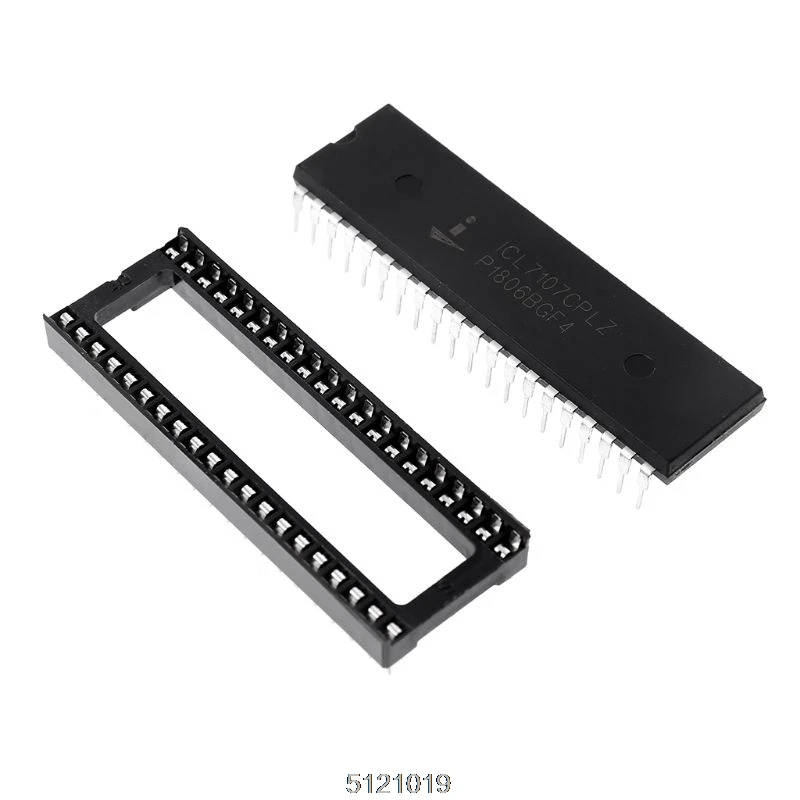

100% новый и высококачественныйПринцип цепи:Амперметр AMM-TE в основном состоит из ICL7107, цепи питания, источника опорного напряжения, входной цепи и схемы отображения.1.ICL7107-это выходной интегральный чип преобразования типа a/D BCD, внутренний включает в себя; Линейное усиление, аналоговый переключатель, колебания, вождение дисплея и т. д.2. Цепь питания делится на положительную и отрицательную. Положительная мощность вводится фильтрацией J2, C8. Отрицательный результат состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют напряжение-5 В, вводится на чип 26-го контакта.3. Источник опорного напряжения состоит из R1, R2, VR1, R9, U2. 36-контактный-это контактный разъем опорного напряжения. Отрегулируйте потенциометр VR1, чтобы 36-контактное напряжение было 100 мВ.4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеряемой цепи проходит через R5, он будет генерировать напряжение на R5. Это напряжение будет введено на чип 31-pin через ограничение тока R6 и обрабатываться, C3-конденсатор фильтрации входного напряжения.5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок, которые можно управлять напрямую микросхемой. R10-ограничивающее сопротивление току DS1-DS3 десятичных точек на цифровых трубках.

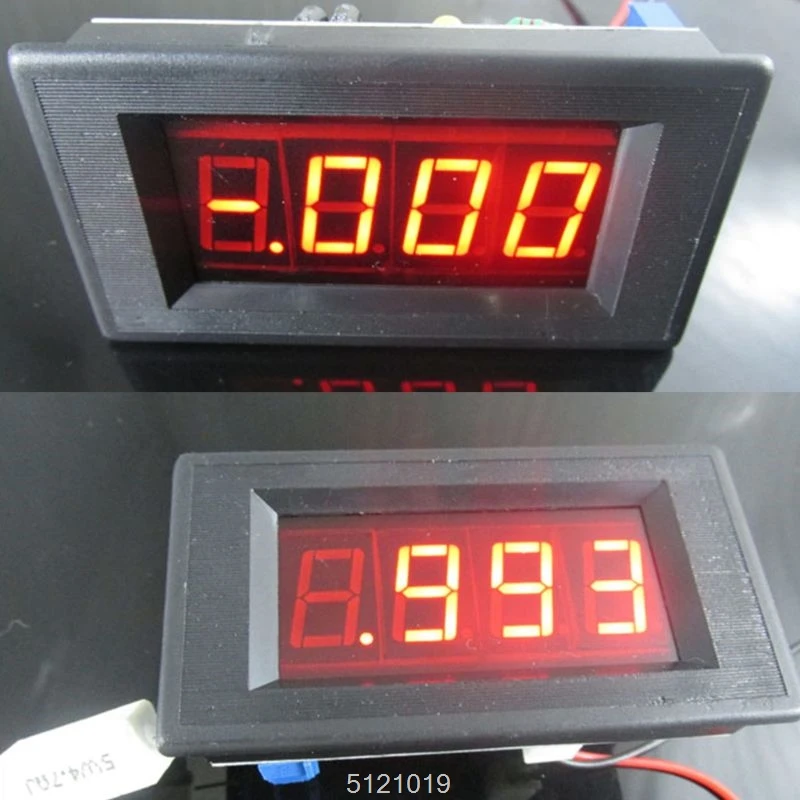

Отладка готовой продукции:1. После подключения к DC 5 В (обратите внимание на полярность), цифровая трубка отобразится-или, это нормально.2. Используйте мультиметр для измерения напряжения между 36-контактными и 35-контактными микросхемами, а также Отрегулируйте потенциометр VR1 на 100 мВ.
Ключевые значения напряжения:1. Чип 1-контактный и 21-контактный: 5 В.2. Чип 36-контактный и 21-контактный: 100 мВ,3. Чип 26-контактный и 21-контактный: -5 В.

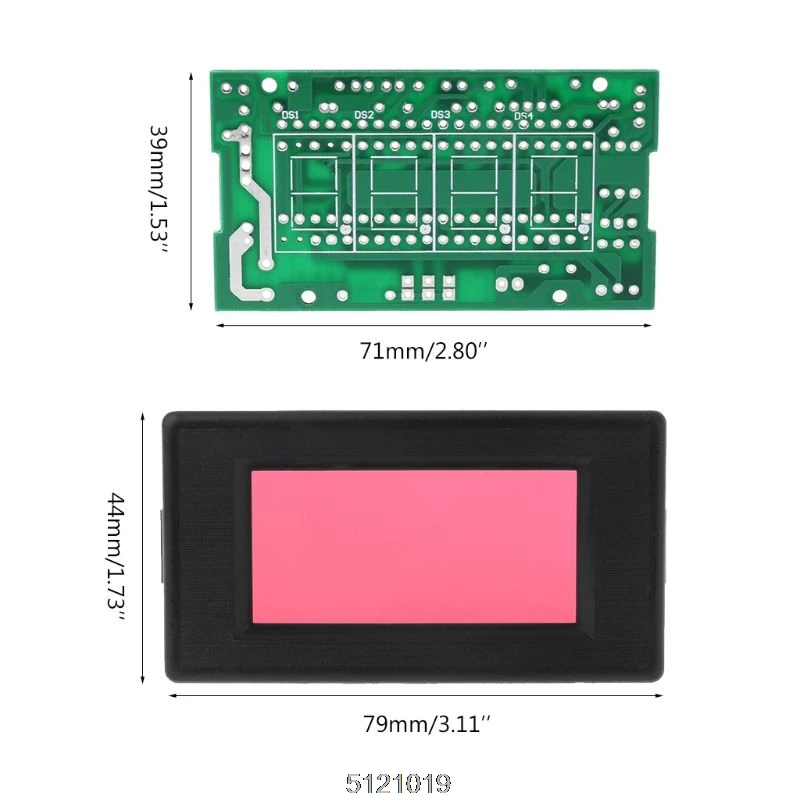

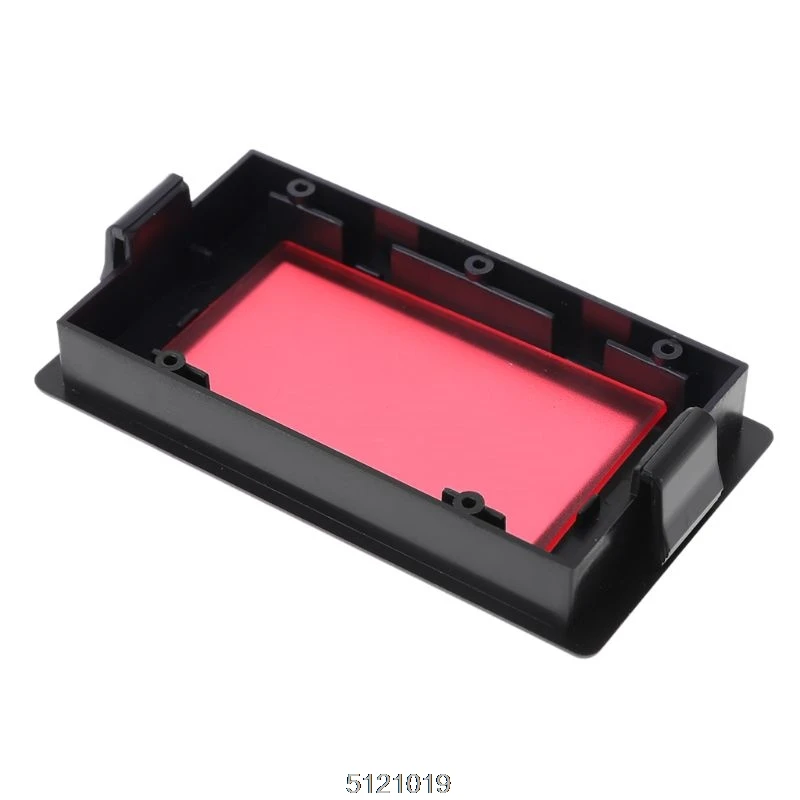

Спецификация:Материал: печатная плата + металл + пластикТип: цифровой комплект амперметраРазмер панели: 79x44 мм/3,11x1,73 дюймаРазмер крепления: 71x39 мм/2,8 x 1.53inКоличество: 1 шт.
Параметры электричества:Рабочее напряжение: 5 В постоянного токаРабочий ток: 35 мАТочность: ± 1 мАДиапазон измерения: 0 - 2 АИндикация превышения диапазона: дисплей Primacy 1/-1Цвет дисплея: красныйКоличество: 1 комплект
Примечание:Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Спасибо!

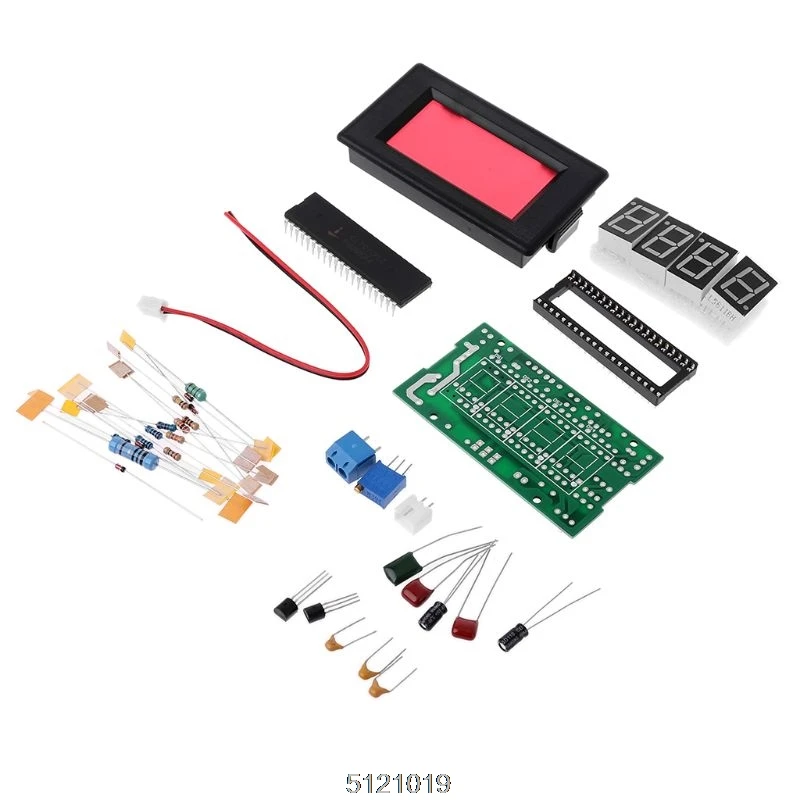

Посылка входит:1 комплект x Digital комплект амперметра
