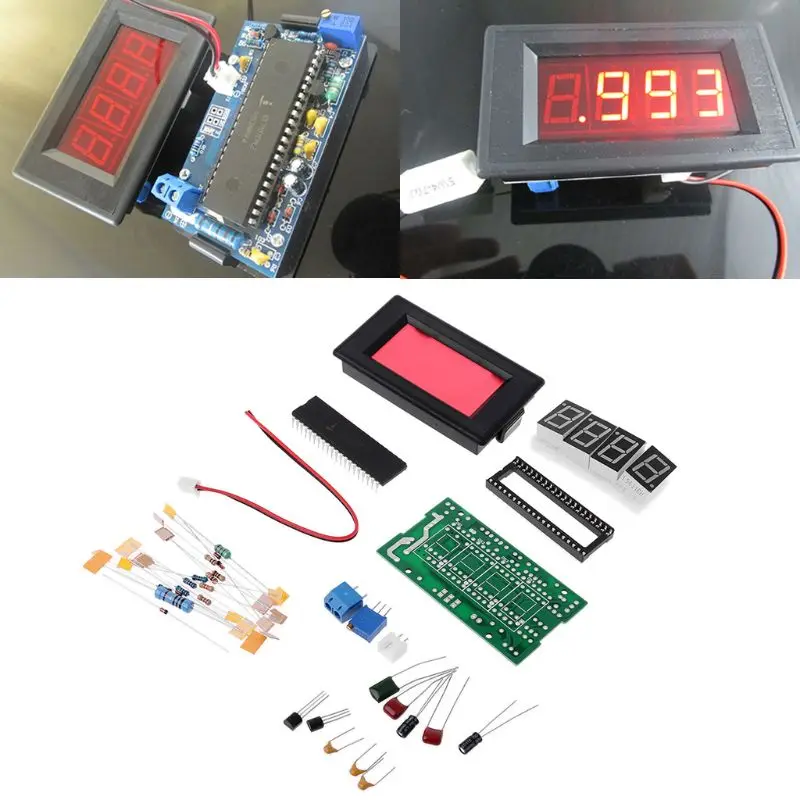

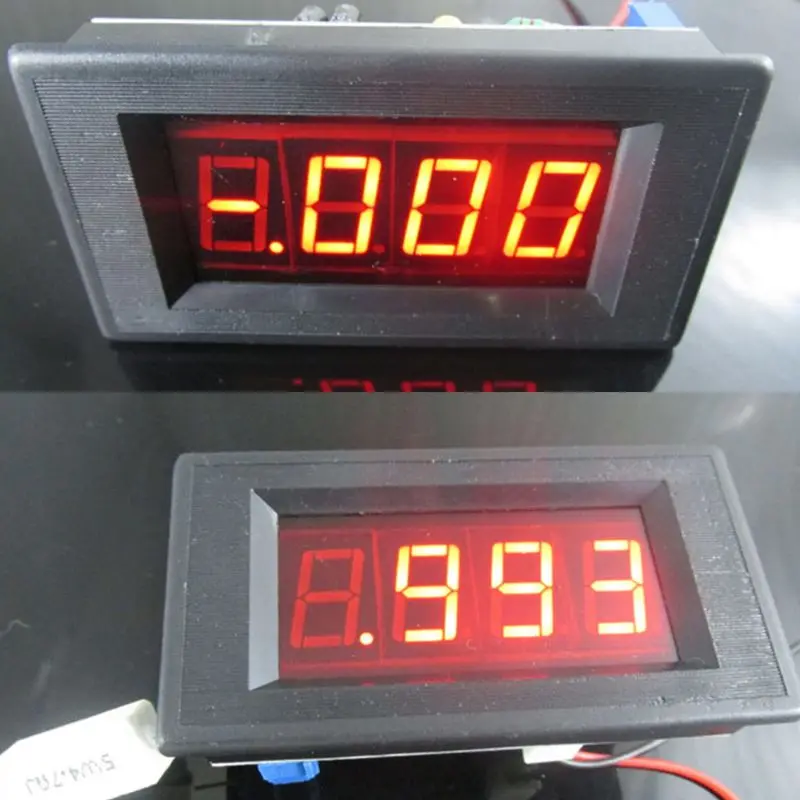

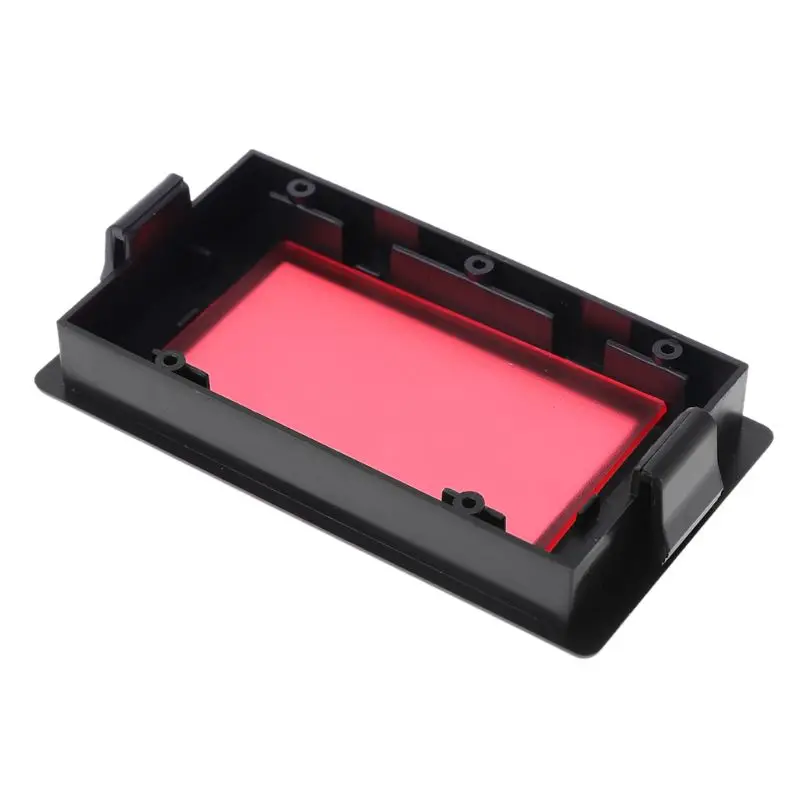

ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x39 мм DIY наборы Ампер Измеритель тока L69A

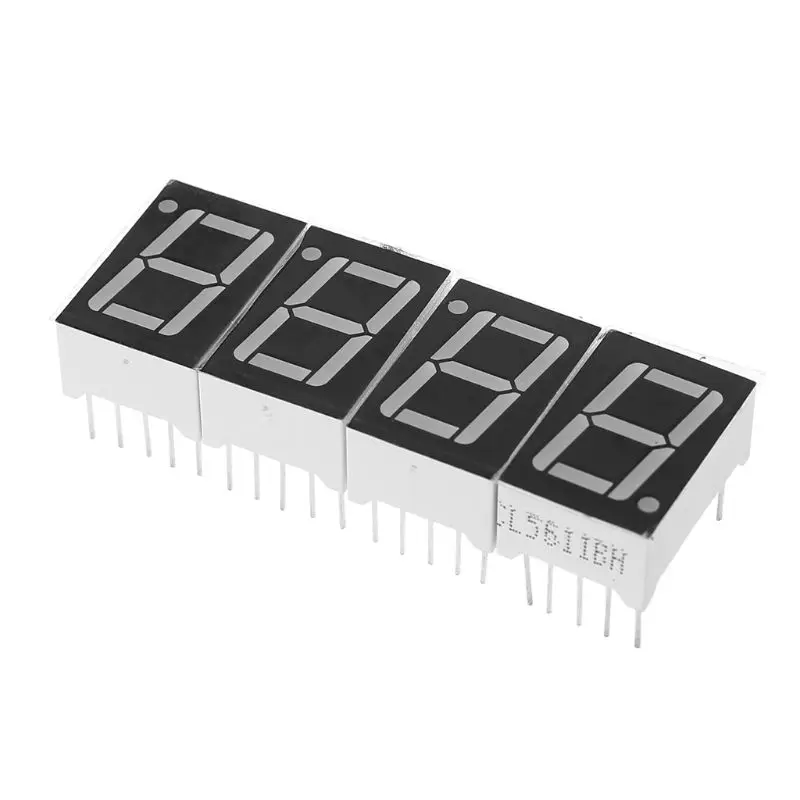

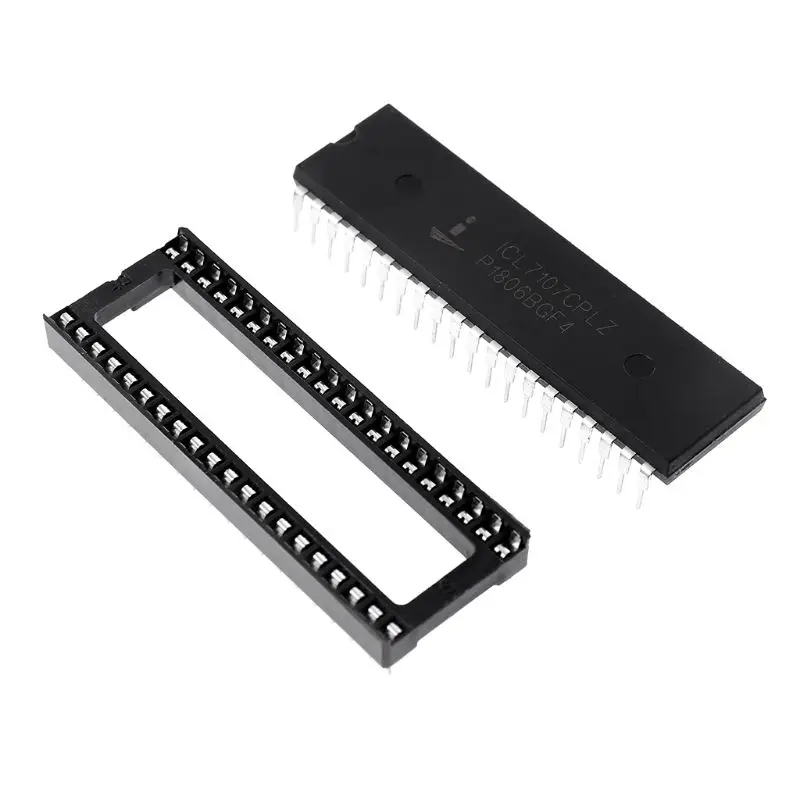

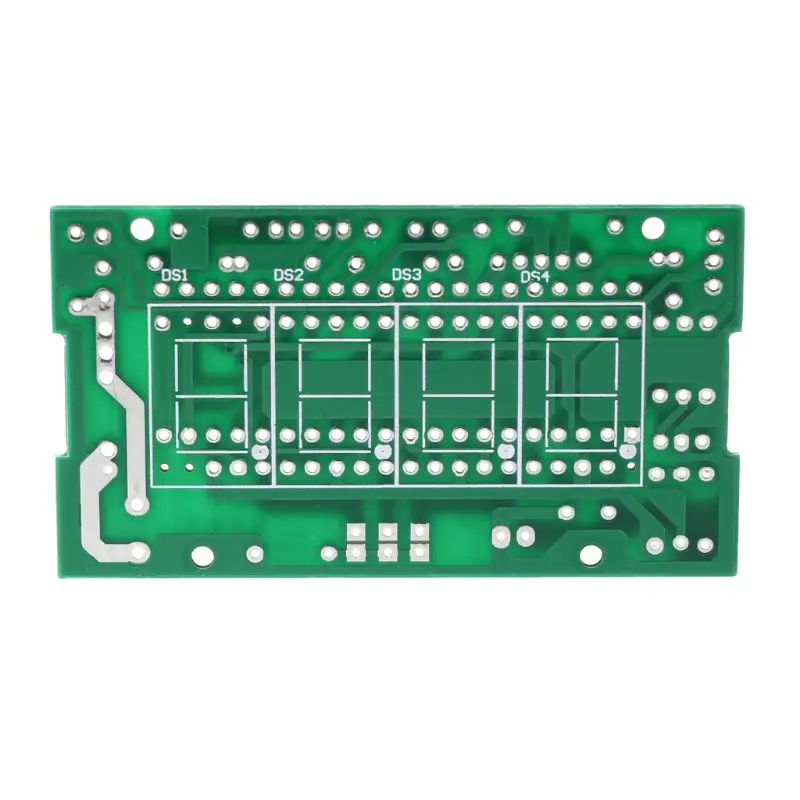

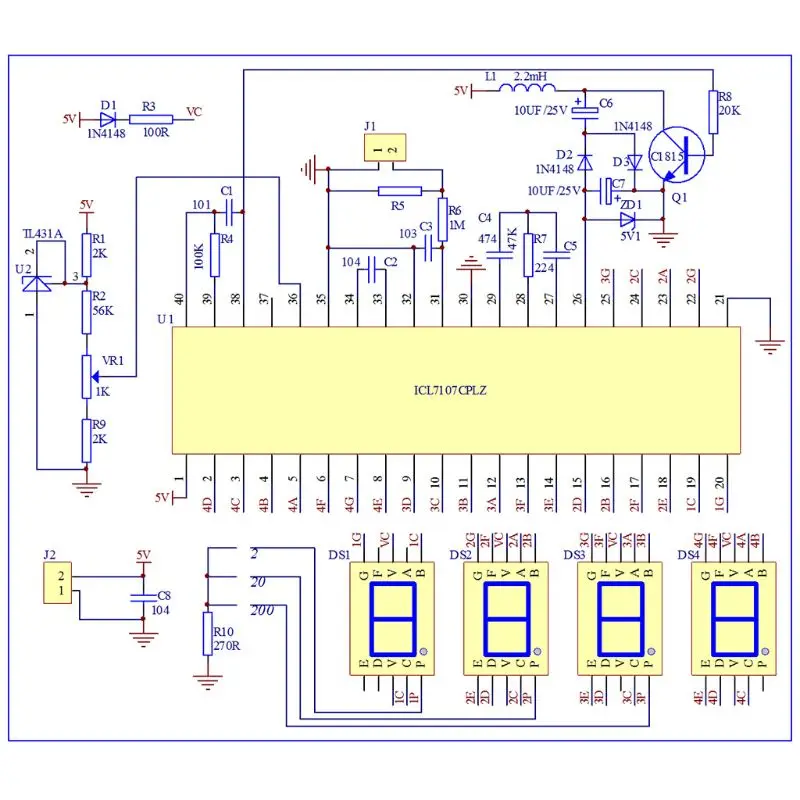

100% новый и высококачественныйПринцип цепи:Амперметр AMM-TE в основном состоит из ICL7107, цепи питания, источника опорного напряжения, входной цепи и схемы отображения.1.ICL7107-это выходной интегральный чип преобразования типа a/D BCD, внутренний включает в себя; Линейное усиление, аналоговый переключатель, колебания, вождение дисплея и т. д.2. Цепь питания делится на положительную и отрицательную. Положительная мощность вводится фильтрацией J2, C8. Отрицательный результат состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют напряжение-5 В, вводится на чип 26-го контакта.3. Источник опорного напряжения состоит из R1, R2, VR1, R9, U2. 36-контактный-это контактный разъем опорного напряжения. Отрегулируйте потенциометр VR1, чтобы 36-контактное напряжение было 100 мВ.4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеряемой цепи проходит через R5, он будет генерировать напряжение на R5. Это напряжение будет введено на чип 31-pin через ограничение тока R6 и обрабатываться, C3-конденсатор фильтрации входного напряжения.5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок, которые можно управлять напрямую микросхемой. R10-ограничивающее сопротивление току DS1-DS3 десятичных точек на цифровых трубках.Отладка готовой продукции:1. После подключения к DC 5 В (обратите внимание на полярность), цифровая трубка отобразится-или, это нормально.2. Используйте мультиметр для измерения напряжения между 36-контактными и 35-контактными микросхемами, а также Отрегулируйте потенциометр VR1 на 100 мВ.Ключевые значения напряжения:1. Чип 1-контактный и 21-контактный: 5 В.2. Чип 36-контактный и 21-контактный: 100 мВ,3. Чип 26-контактный и 21-контактный: -5 В.Спецификация:Материал: печатная плата + металл + пластикТип: цифровой комплект амперметраРазмер панели: 79x44 мм/3,11x1,73 дюймаРазмер крепления: 71x39 мм/2,8 x 1.53inКоличество: 1 шт.Параметры электричества:Рабочее напряжение: 5 В постоянного токаРабочий ток: 35 мАТочность: ± 1 мАДиапазон измерения: 0 - 2 АИндикация превышения диапазона: дисплей Primacy 1/-1Цвет дисплея: красныйКоличество: 1 комплектПримечание:Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Спасибо!Посылка входит:1 комплект x Digital комплект амперметра
Вопросы еще не задавались...
Вес логистики
0.060
Каждая упаковка
1
Класс точности
--
Минимальная единица измерения
100000017
Название бренда
OOTDTY
Напряжение электропитания
--
Номер модели
L69A9FF100077
Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
--
Размер логистики - высота (см)
10
Размер логистики - длина (см)
20
Размер логистики - ширина (см)
20
Размеры
--
Сертификация
NONE
Тип дисплея
Только цифровой
Товары для ремонта
Электрический
Отзывы покупателей
V***n
Страна: LT Доставка: Special Line-YW 20.04.2021

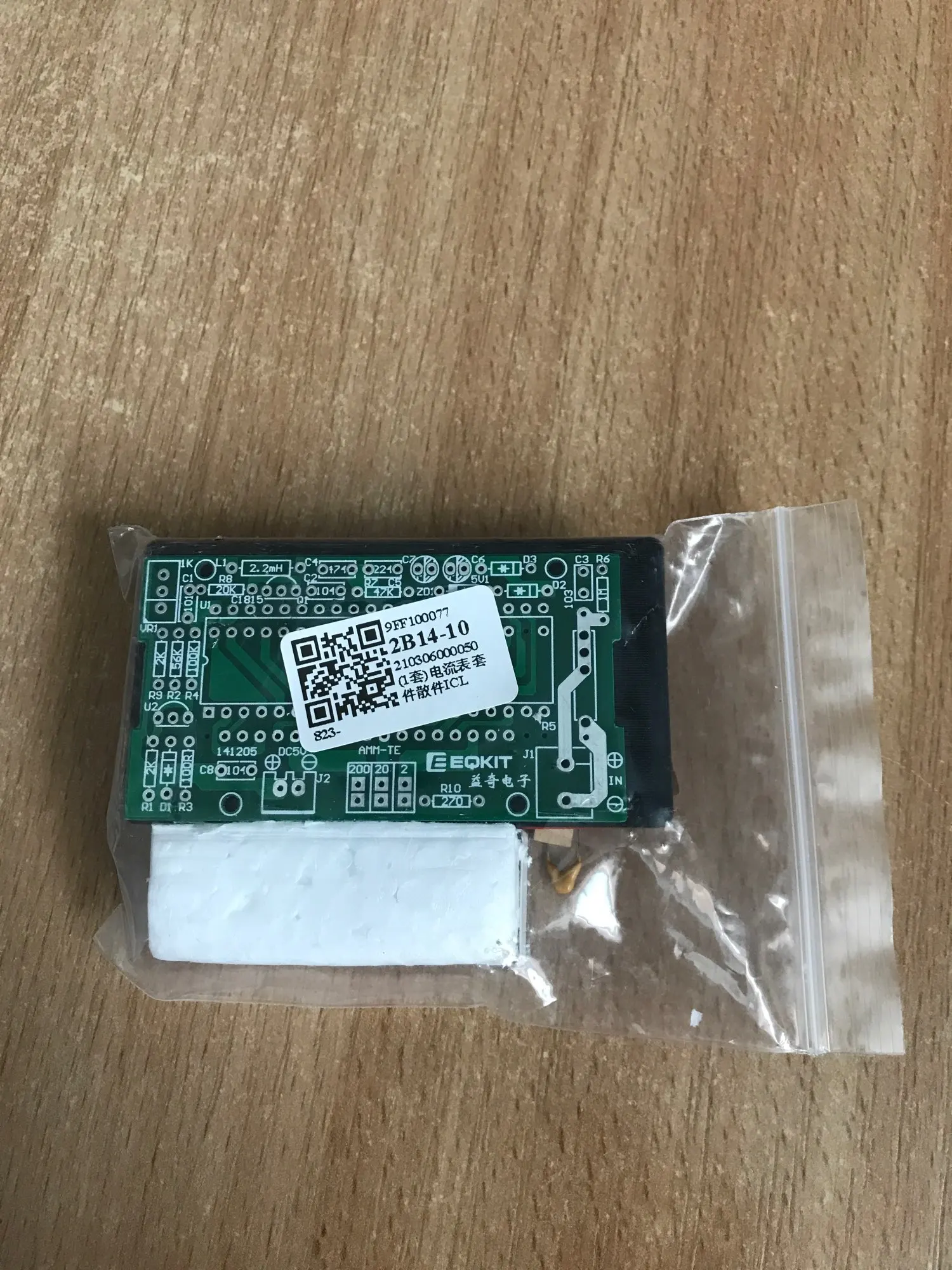

Пришла до дому за месяц упаковка обычная пупырчатые продавец молодец рекомендую
C***s
Страна: PT Доставка: Standard Shipping 21.01.2021
All ok. Untested yet but I'm sure they will work.
S***v
Страна: RU Доставка: Standard Shipping 18.11.2020
Хорошо
Покупатель
Страна: DE Доставка: Special Line-YW 15.03.2021
The Function is rearly fine. If you try 2 of these Meters in one Case to measure a positive/negative Supply you have to set two transformers with a 5 volt regulator . Otherwise the Supply will be damaged. Then everything will work fine.
