Описание:

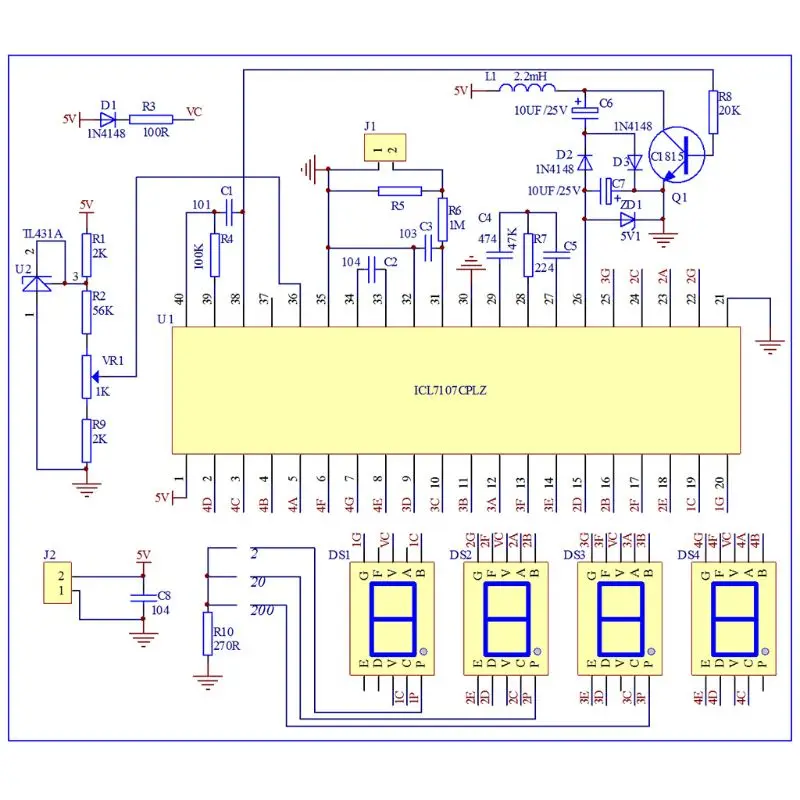

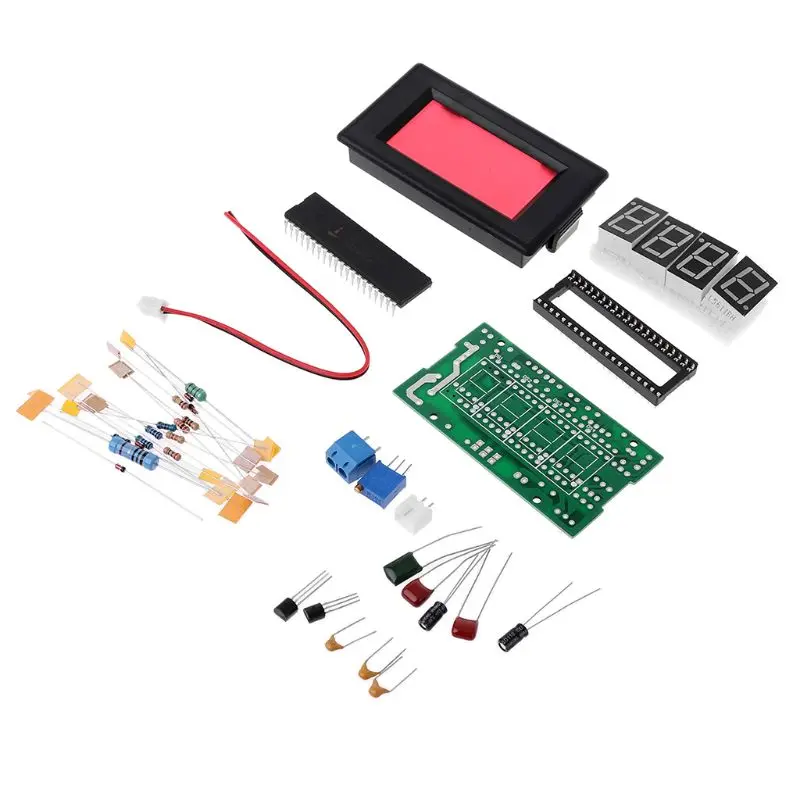

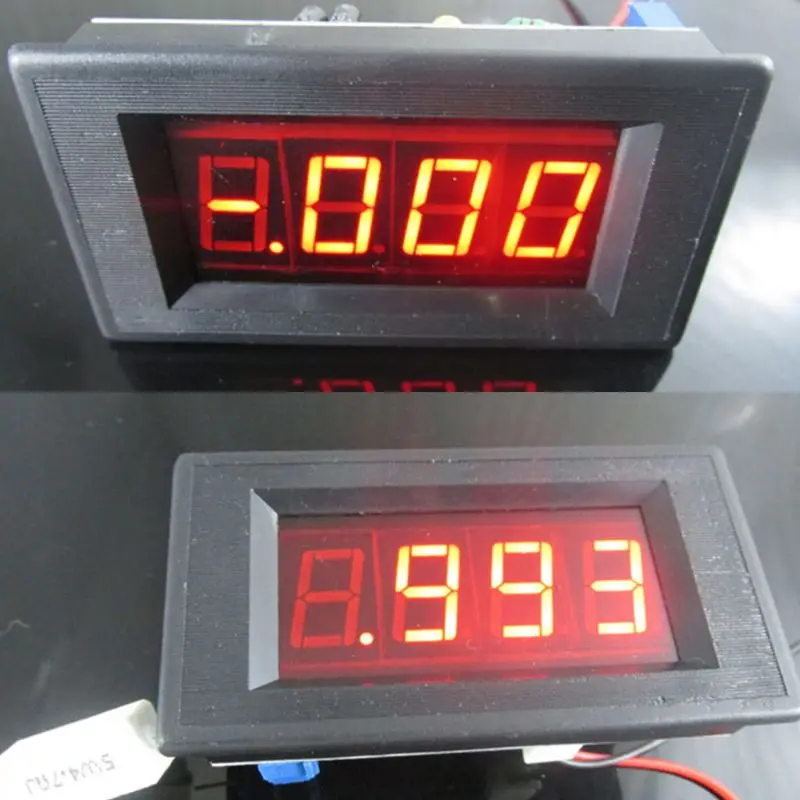

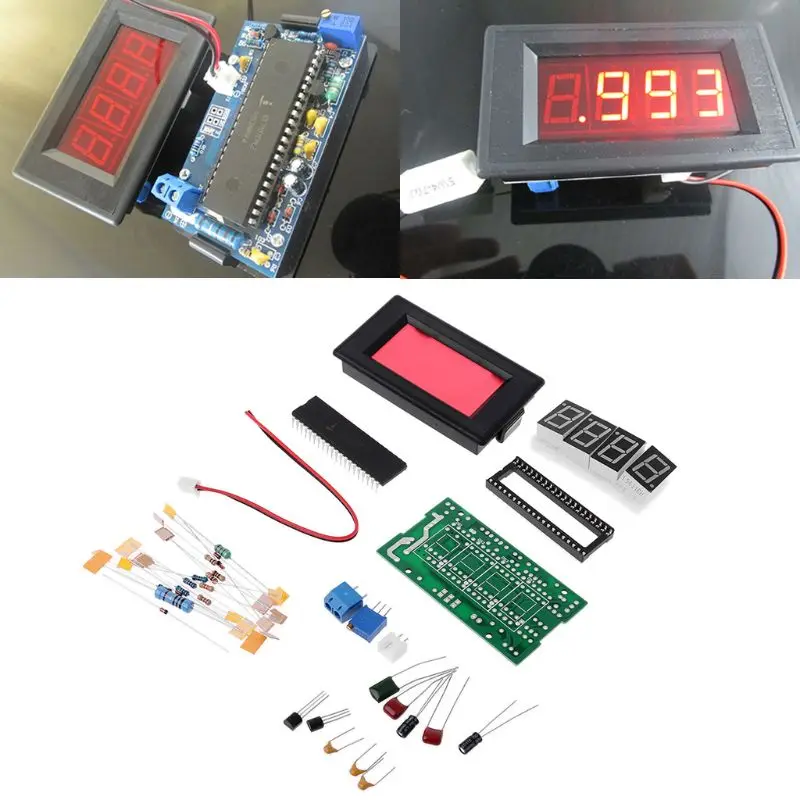

100% новый и высокое качествоПринцип цепи:AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения.1.ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; Линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2,C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin.3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ.4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения.5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками.Отладка готового продукта:1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-.000 или. 000, это нормально.Cn1521689091ulta2. Применение мультиметр для измерения напряжения между чип 36-контактный и 35-pin, а также регулировать VR1 потенциометр дайте ему быть 100mV.Контрольное значение напряжения в ключевых точках:1. Чип 1-контактный и 21-контактный: 5V.2. Чип 36-pin и 21-pin: 100 мВ,3. Чип 26-контактный и 21-контактный: −5 в.Спецификация:Материал: PCB + металл + пластикТип: цифровой комплект амперметраРазмер панели: 79x44 мм/3,11x1,73 дюймаКрепление Размеры: 71x39 мм/2,8 x 1.53inКоличество: 1 шт.Параметры электроэнергии:Рабочее напряжение: 5 В постоянного токаРабочий ток: 35 мАТочность: ± 1 мАДиапазон измерения: 0 - 2AИндикация диапазона: дисплей Primacy 1/-1Цвет дисплея: красныйКоличество: 1 комплектПримечание:Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!Посылка включает в себя:1 комплект x Цифровой комплект амперметра
Отзывы покупателей
Страна: US Доставка: Standard Shipping 12.10.2021

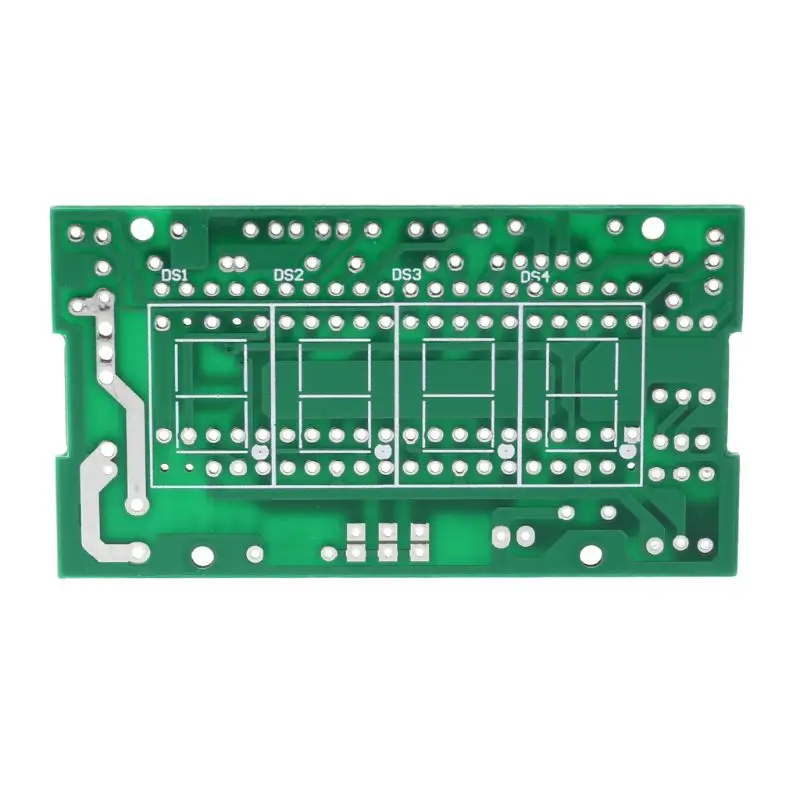

Collected in an hour. In a hurry, half an hour will be enough. It works right away. Excellent and accurate. There is only one setting - set 100 millivolts with a 1k trimmer. The socket (40 legs) for the processor had to be broken, as there was a design flaw in the printed circuit board. The legs of the seven segment indicators under the 40th and 21st legs of the processor cannot be soldered without removing two lateral stiffnesses in the 40-pin socket. Received the parcel almost instantly- in three weeks. Кроватку(40 ножек) под процессор пришлось ломать, так как обнаружилась конструктивная недоработка в печатной плате. Ножки семи сегментных индикаторов под 40ой и 21ой ножкой процессора пропаять не возможно без удаления двух боковых жесткостей( в кроватке 40 ножке.) Получил посылку почти молниеносно- через три недели.
