ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 мм DIY наборы Amp измеритель тока

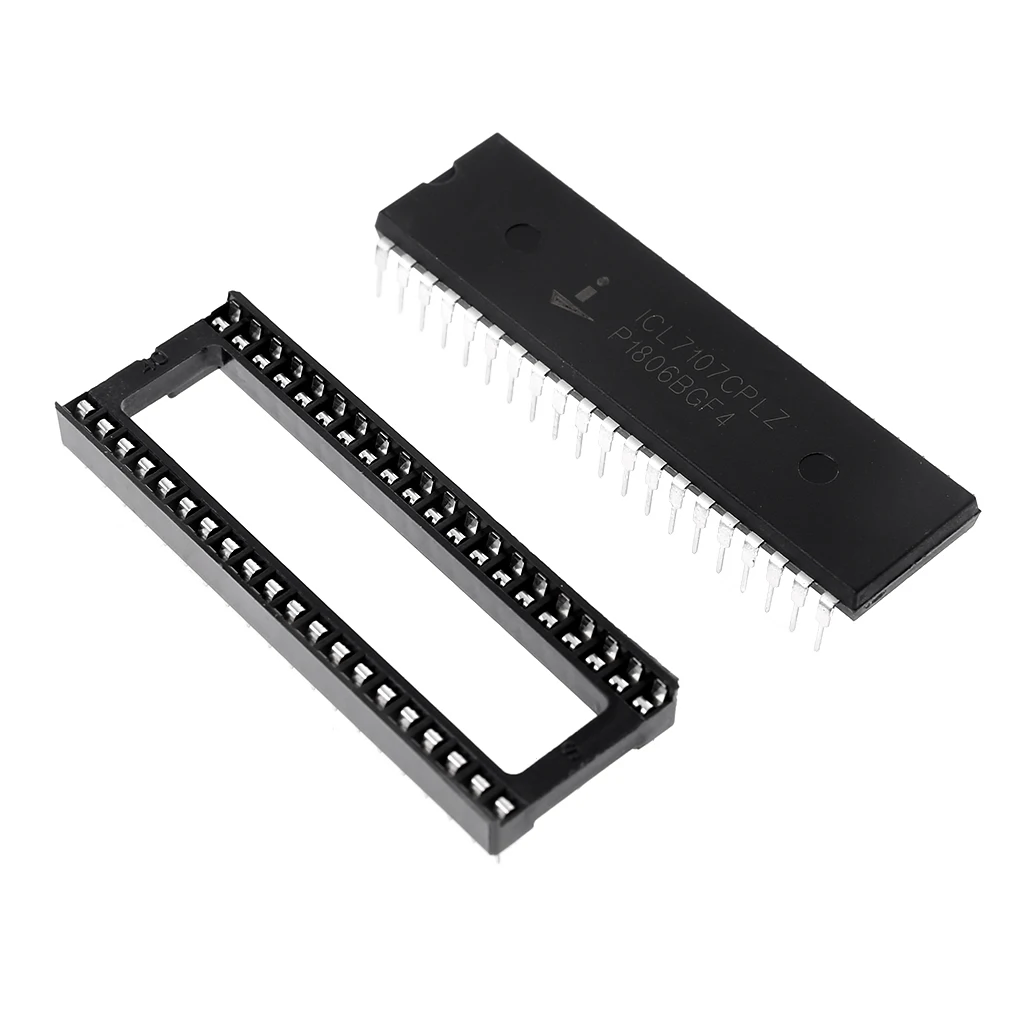

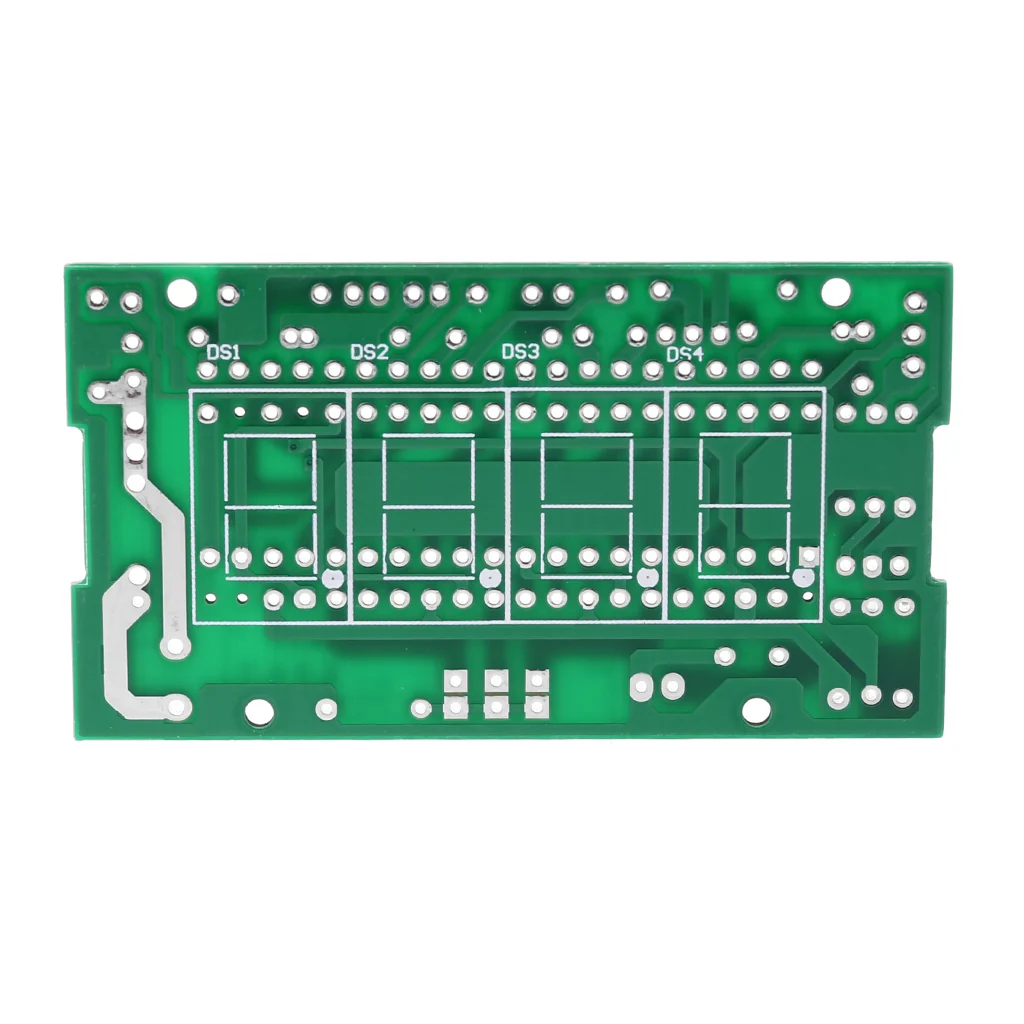

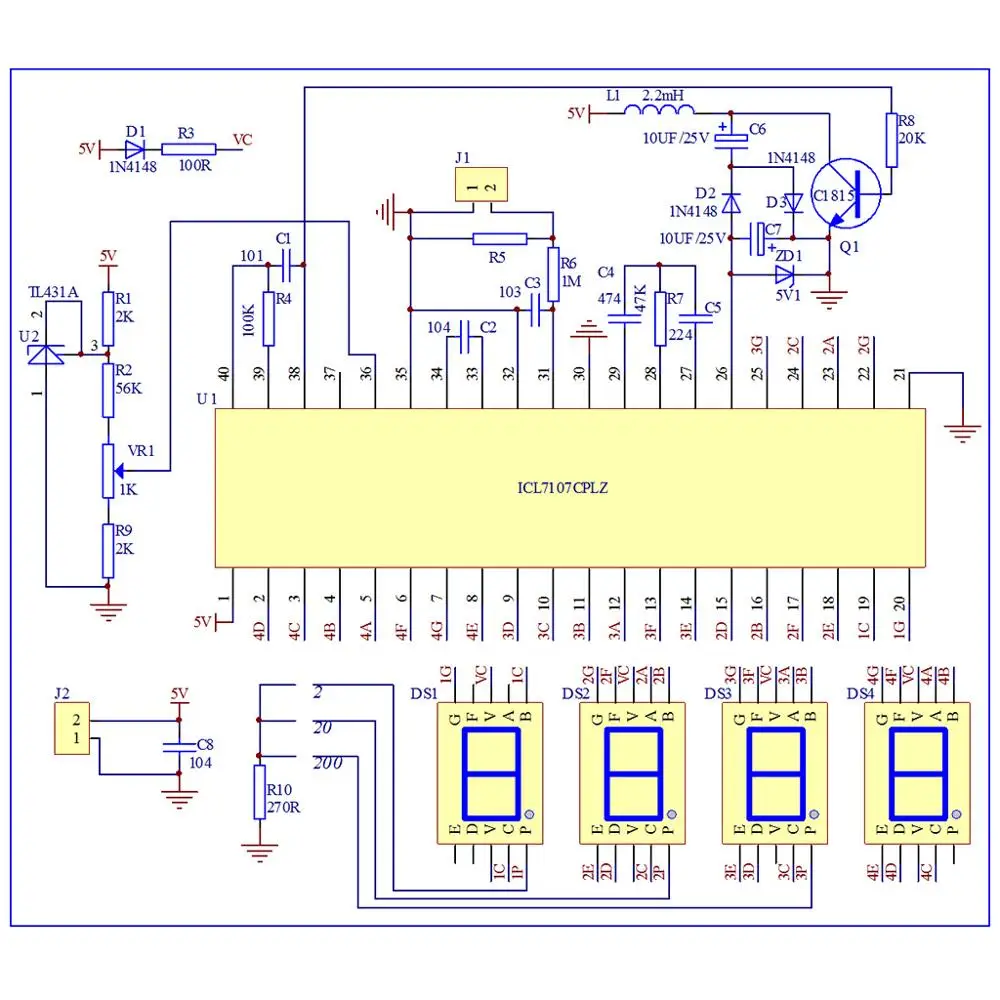

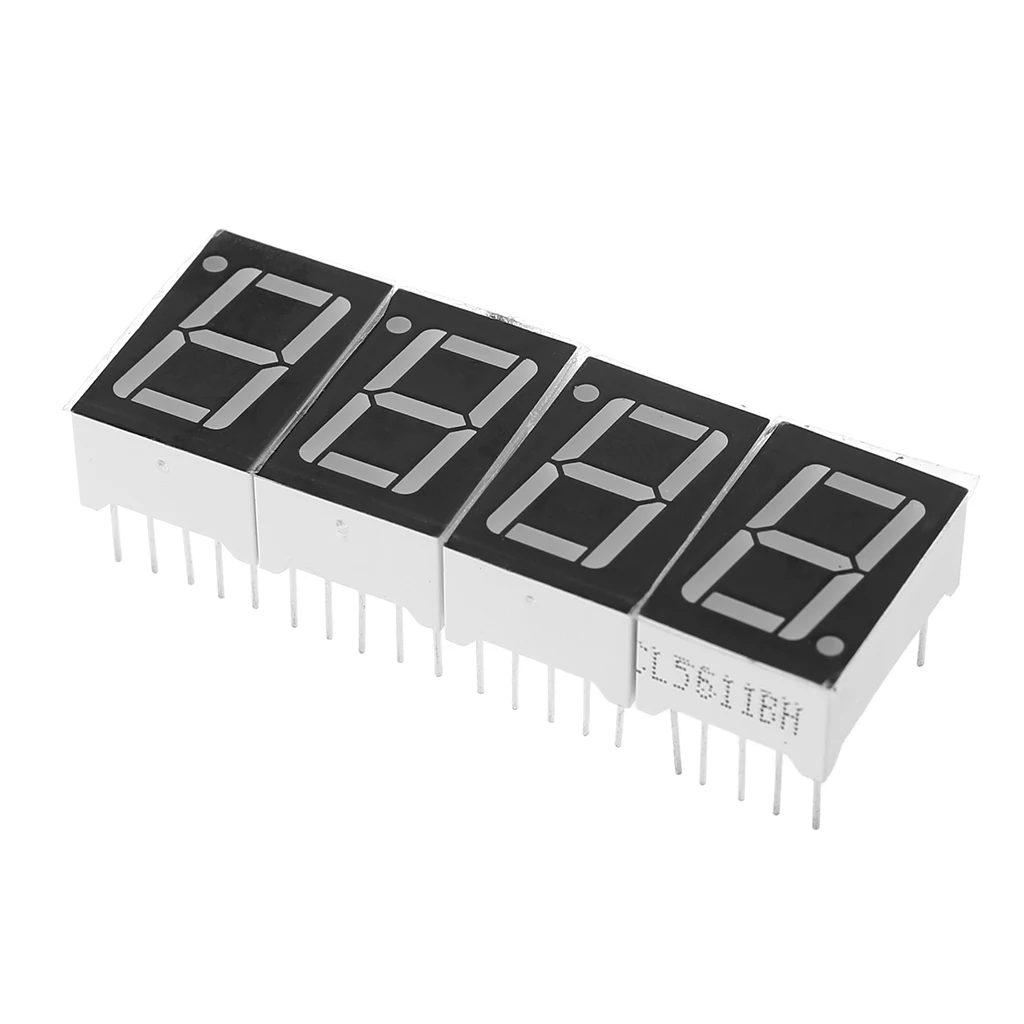

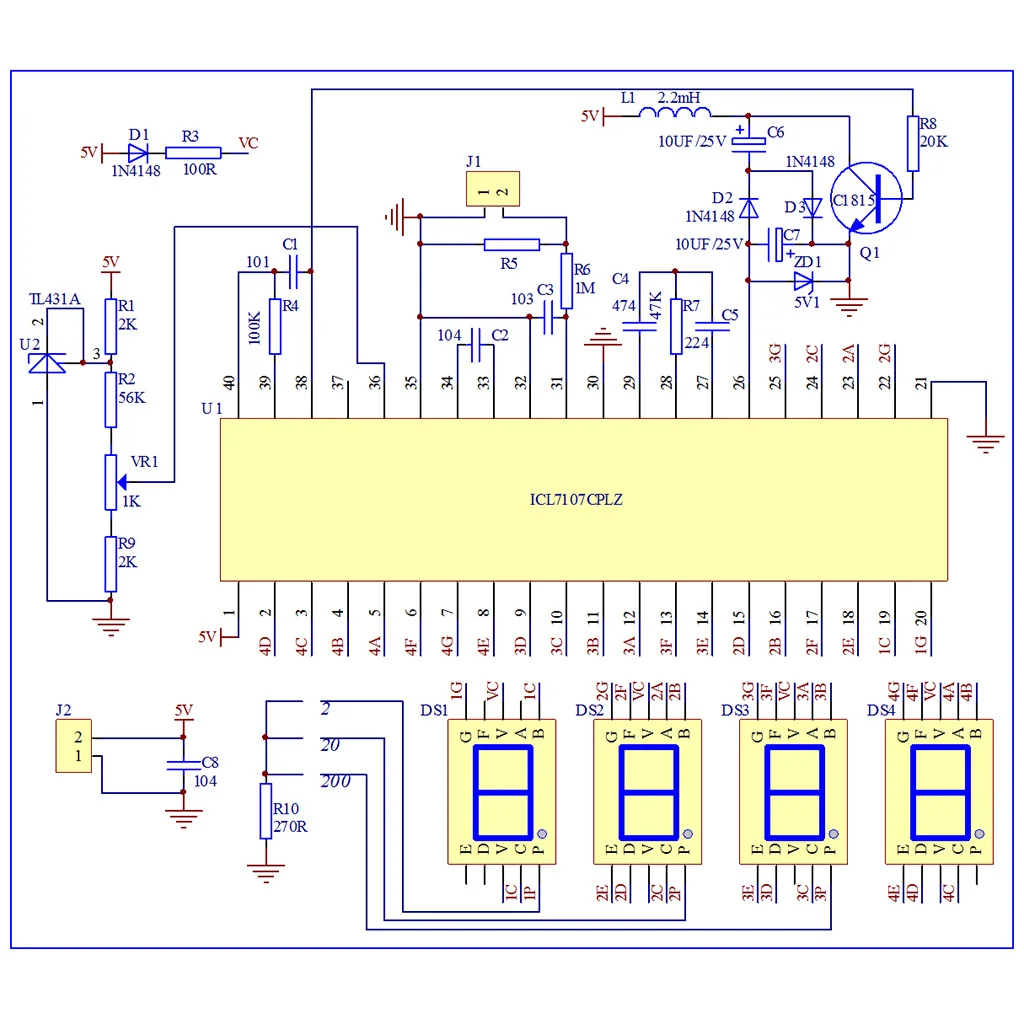

100% абсолютно новый и высококачественный принцип цепи: AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, входной цепи и витрины. 1.ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; Линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д. 2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2,C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin. 3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ. 4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения. 5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками. Отладка готового продукта: 1. После подключения к DC 5V (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-.000 или. 000, это нормально. 2. Применение мультиметр для измерения напряжения между чип 36-контактный и 35-pin, а также регулировать VR1 потенциометр дайте ему быть 100mV. Ключевые моменты Напряжение эталонное значение: 1. Чип 1-контактный и 21-контактный: 5V. 2. Чип 36-pin и 21-pin: 100 мВ, 3. Чип 26-pin и 21-pin: -5 В. Параметры: Материал печатная плата монтажа + металл + Пластик Тип: цифровой комплект амперметра Панель Размеры: 79x44 мм/3,11 x 1.73in крепление Размеры: 71x39 мм/2,8 x 1.53in Количество: 1 шт. параметры электричества: Рабочее напряжение: 5 В постоянного тока Рабочий ток: 35 мА Точность: ± 1 мА Диапазон измерения: 0 - 2 а дальность индикации: Цвет дисплея Primacy 1/-1: красный Количество: 1 комплект Примечание: Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо! Посылка включает в себя: 1 комплект x Цифровой комплект амперметра
-
Accuracy:±1mA
-
Display Color:Red
-
Material:PCB + Metal + Plastic
-
Measuring Range:0 - 2A
-

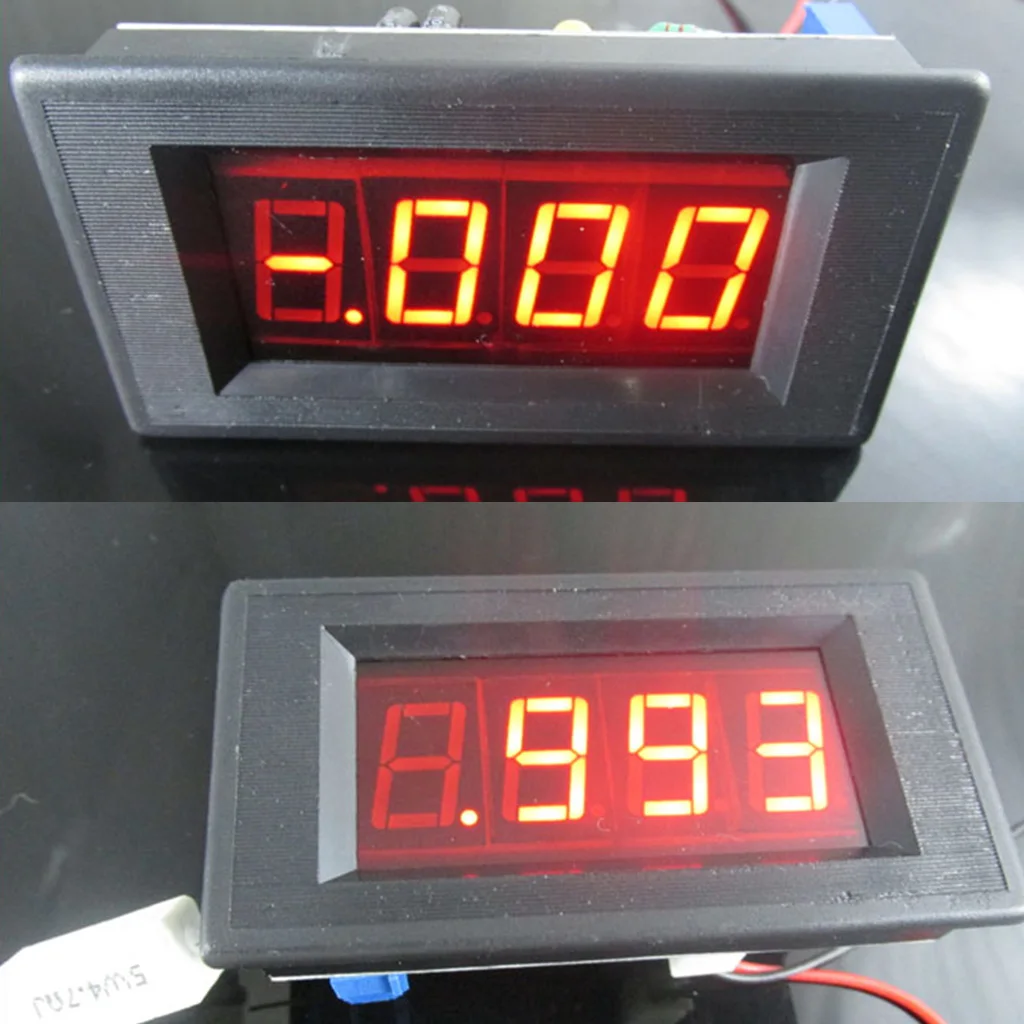

Over Range Indication:Primacy Display 1/-1
-

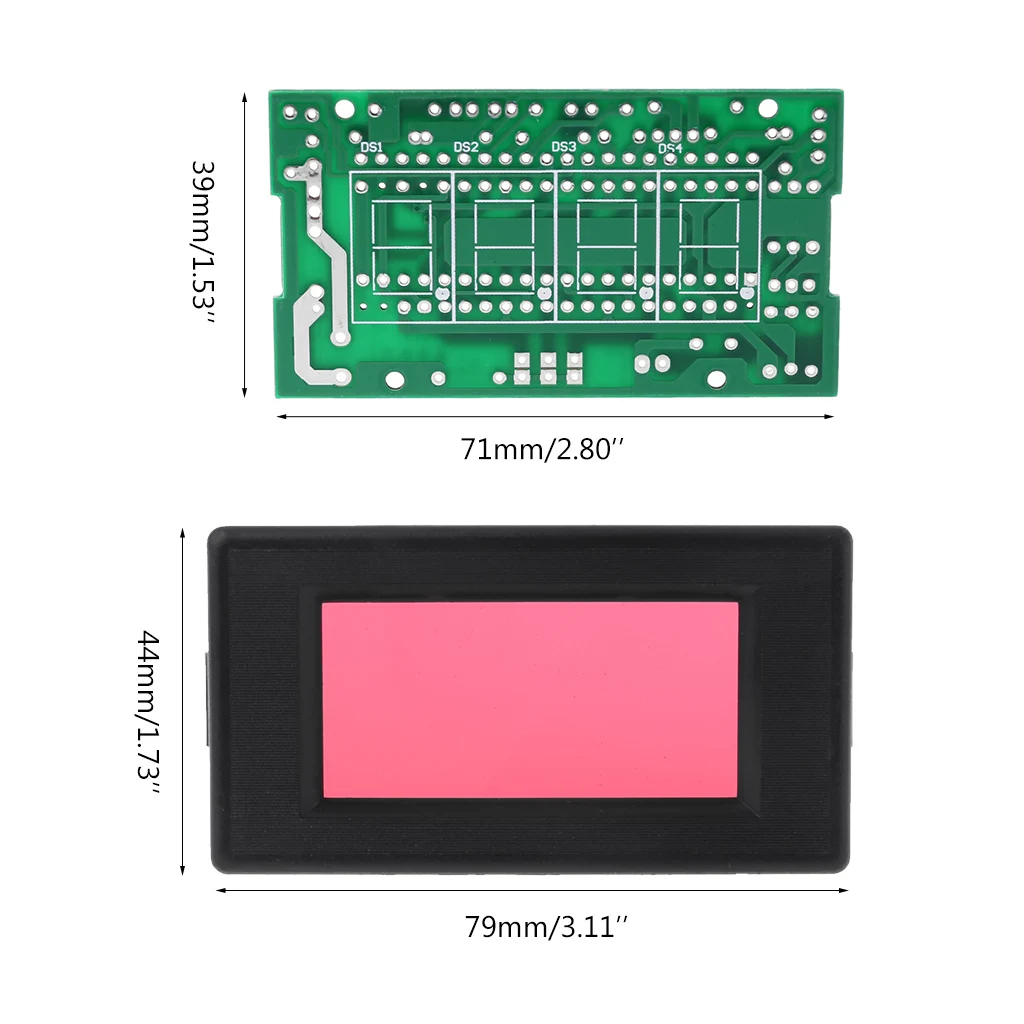

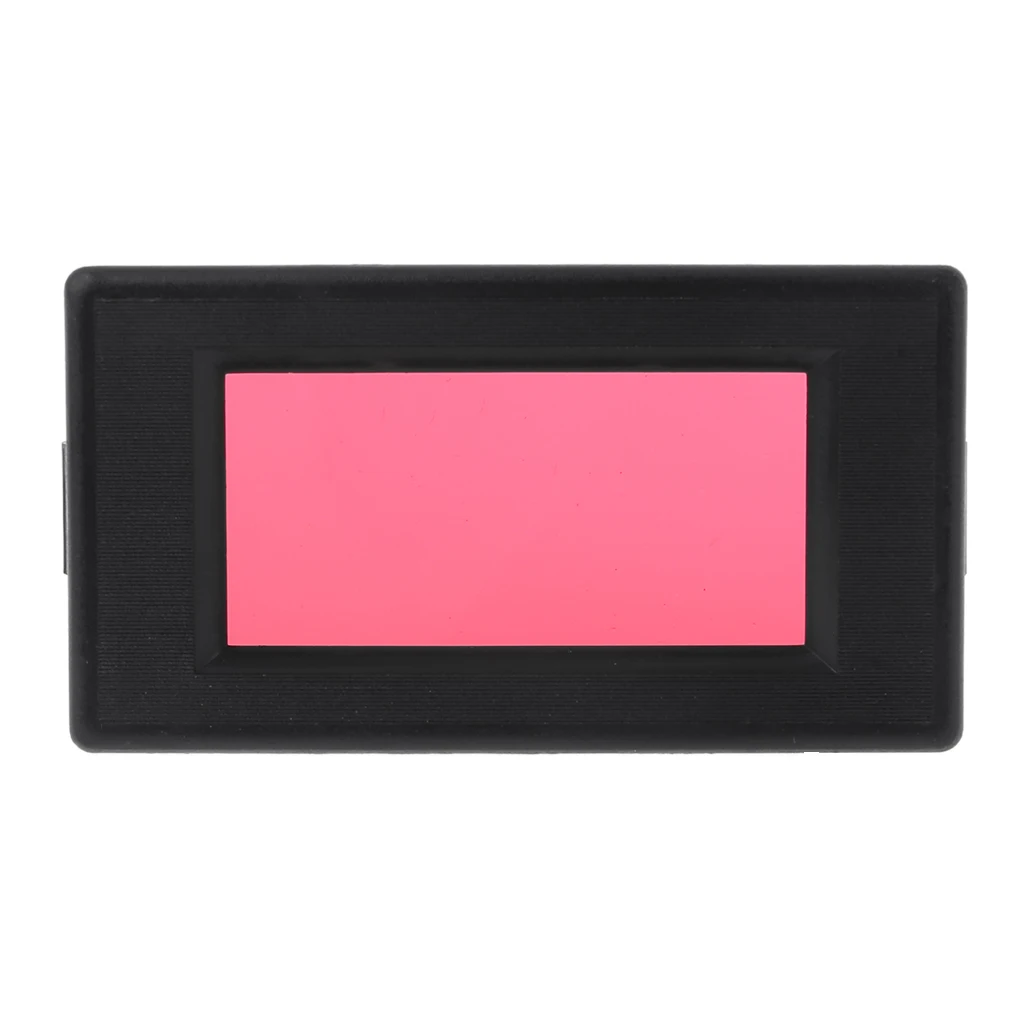

Panel Size:79 x 44mm / 3.11 x 1.73in
-
Quantity:1Set
-

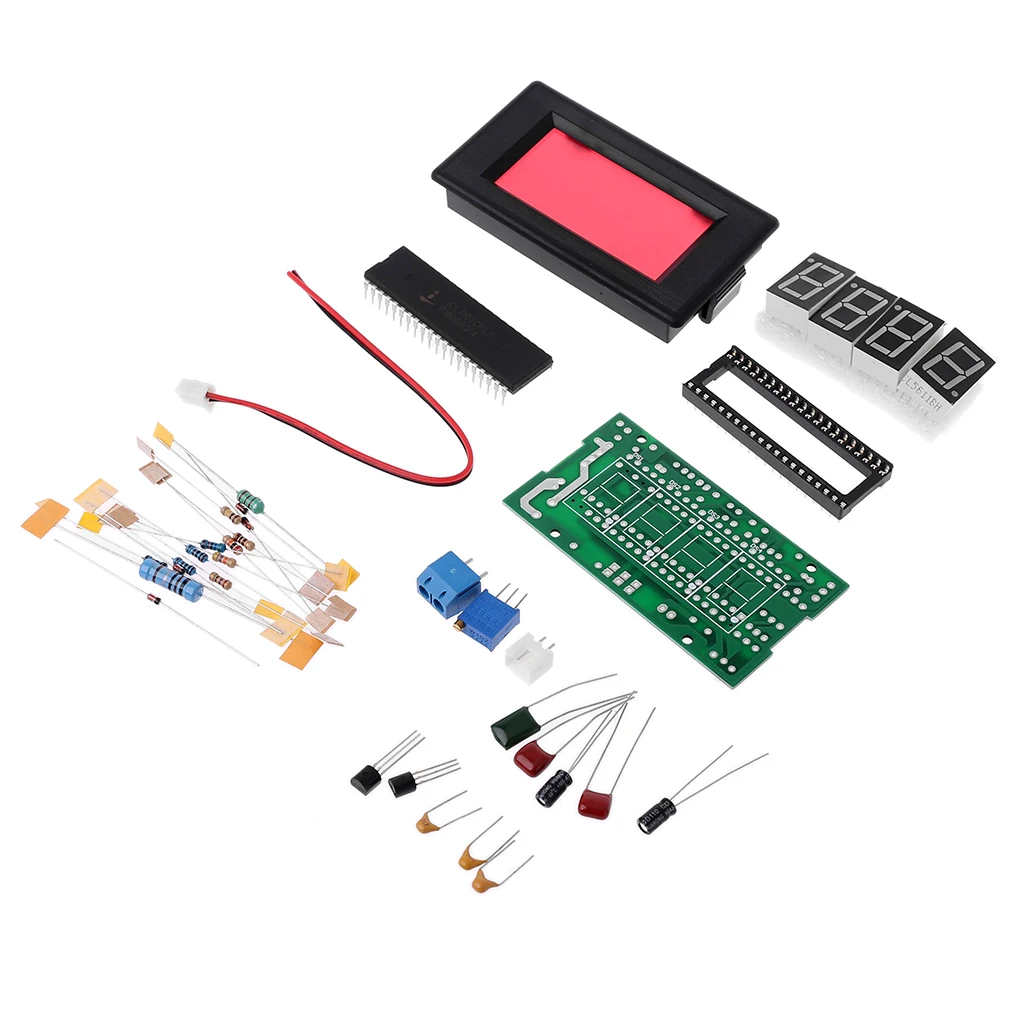

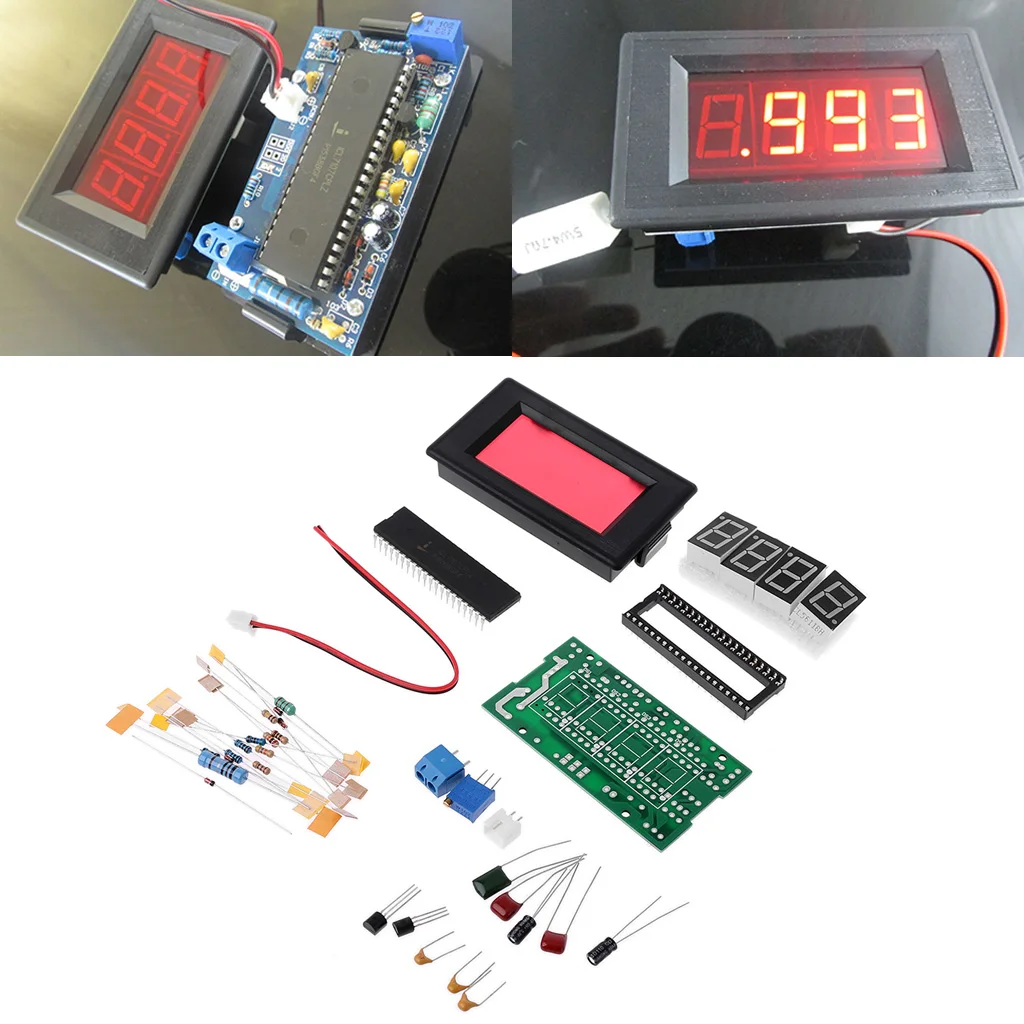

Type:Digital Ammeter Kit
-
Working Current:35 mA
-
Working Voltage:DC 5V
-
Вес логистики0.052
-
Каждая упаковка1
-
Минимальная единица измерения100000017
-
Название брендаShanwen
-
Номер моделиDigital Ammeter Kit
-
Продано Вsell_by_piece
-
Размер логистики - высота (см)5
-
Размер логистики - длина (см)8
-
Размер логистики - ширина (см)5
-
Размеры71 x 39mm / 2.8 x 1.53in
-
Тип дисплеяТолько цифровой
-
Товары для ремонтаЭлектрический
