ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70,6x39 мм наборы для самостоятельной сборки Ампер Измеритель Тока
cc small fantasy Store - Надежность 90.25%
Более 452 подписчиков, дата открытия магазина 09.05.2019
- Положительные оценки: 91% (743)
- Соответствие описанию: 90%
- Отвечает на сообщения: 90%
- Скорость отправки: 90%
Последнее обновление: 15.03.2022

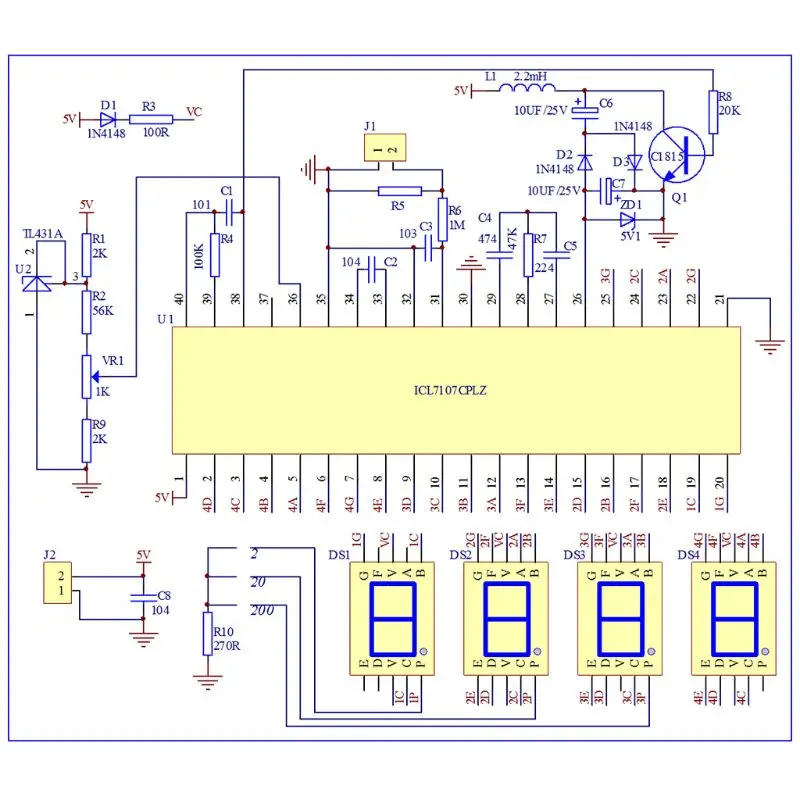

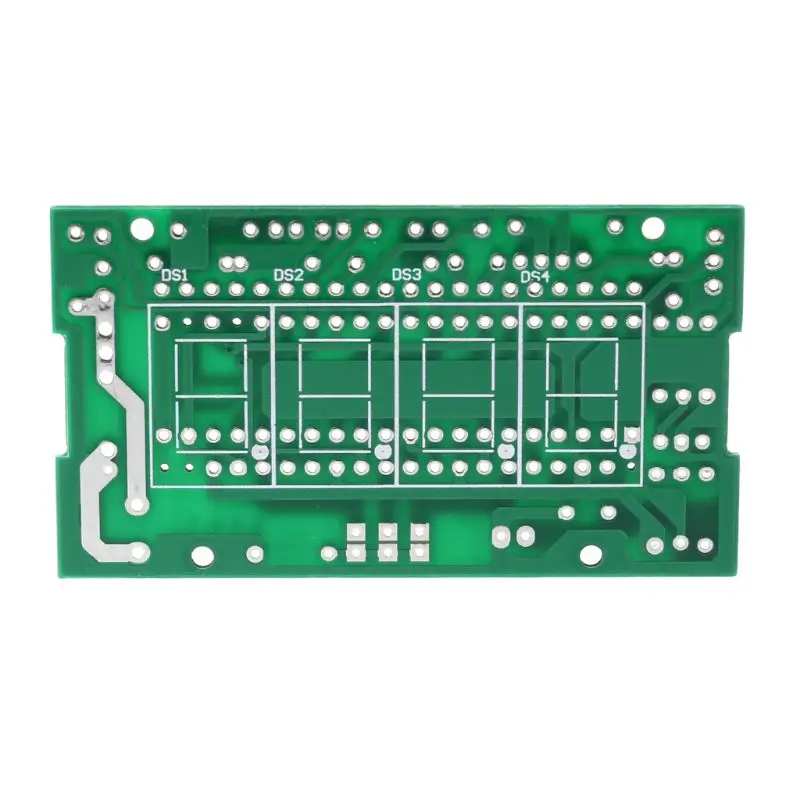

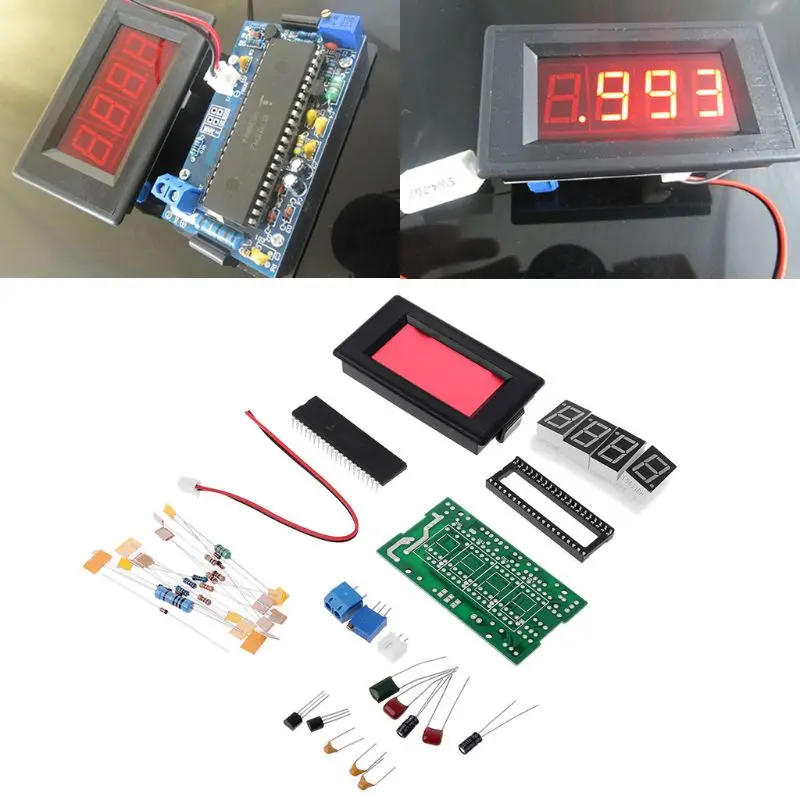

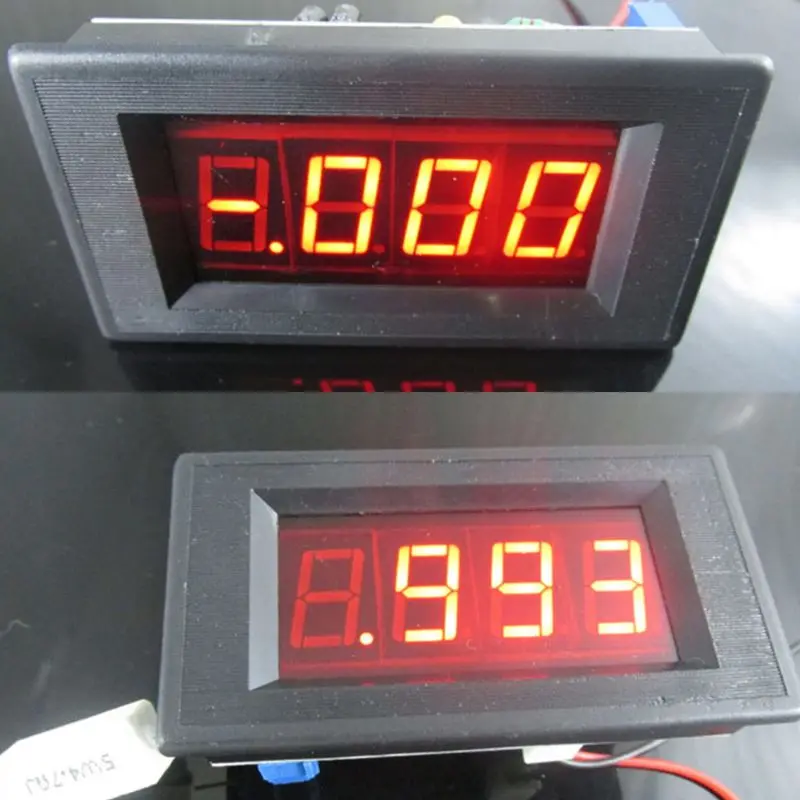

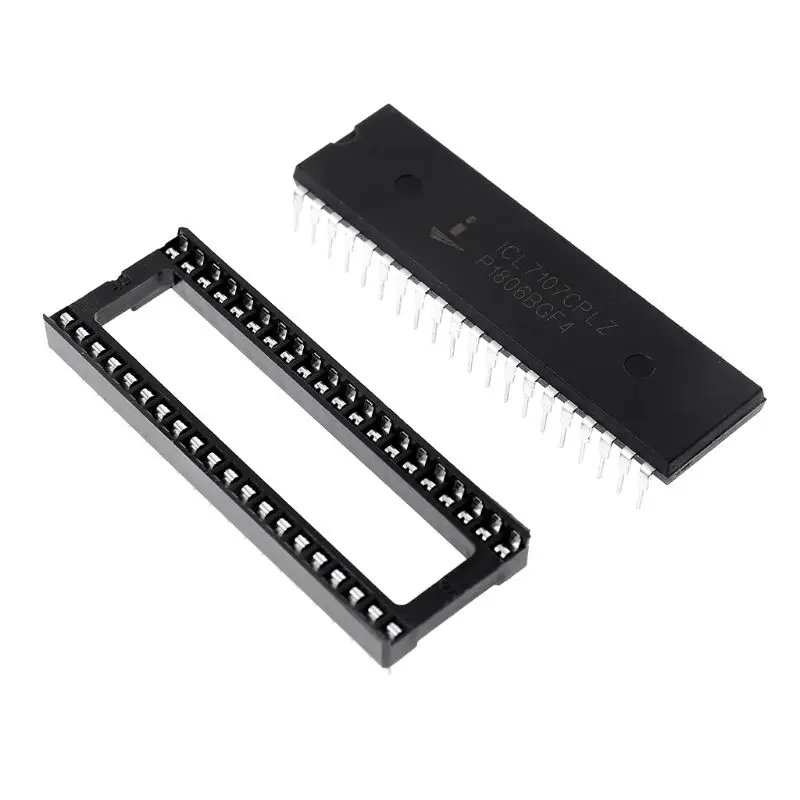

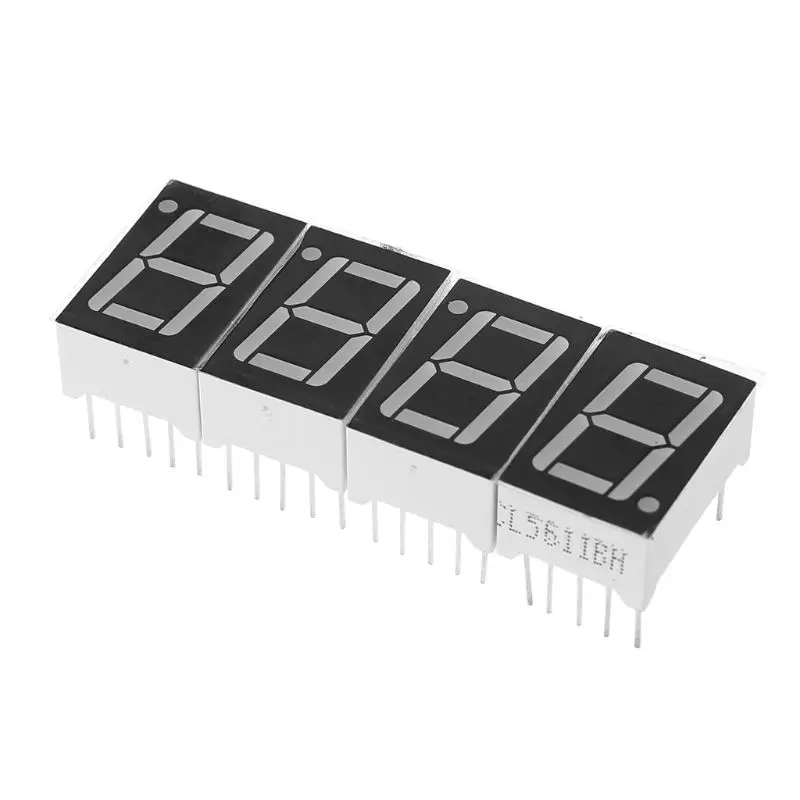

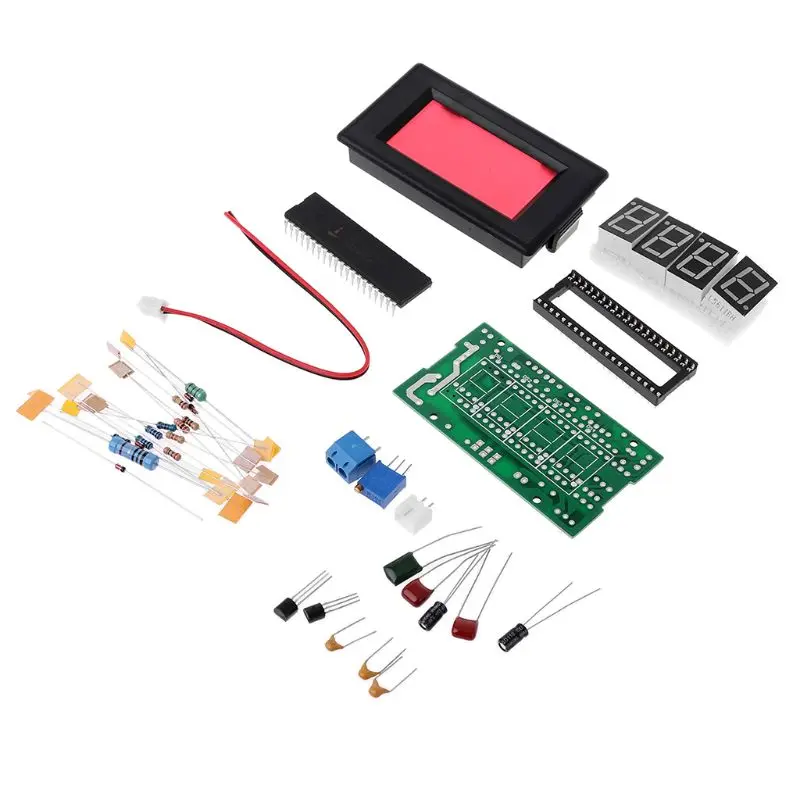

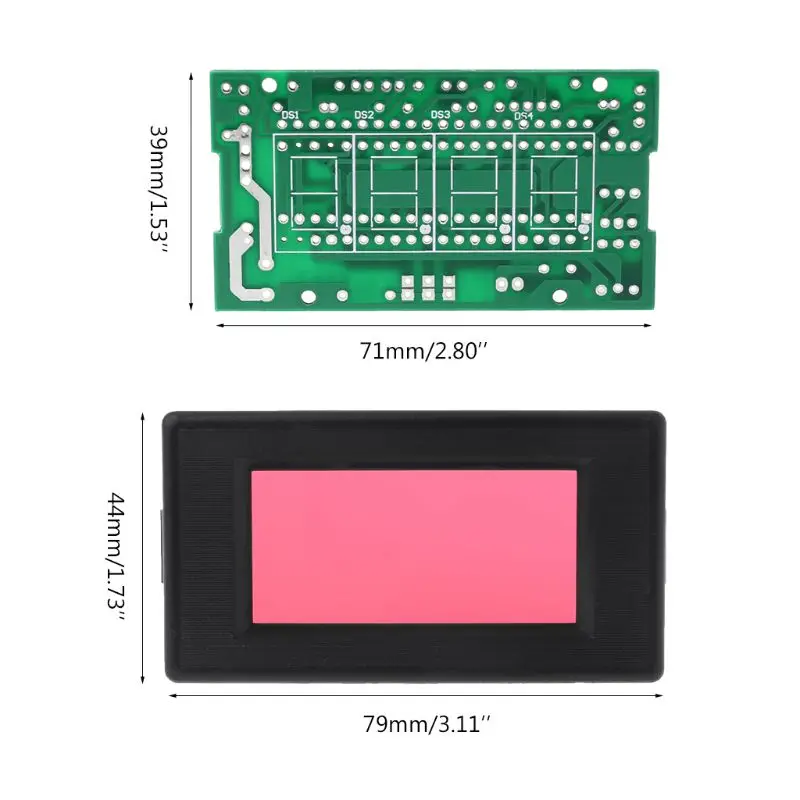

100% новый и высокое качество Принцип цепи: AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения. 1.ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; Линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д. 2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2,C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin. 3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ. 4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения. 5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками. Отладка готового продукта: 1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-.000 или. 000, это нормально. 2. Используйте мультиметр для измерения напряжения между чипом 36-контактный и 35-контактный, и Отрегулируйте потенциометр VR1 пусть он будет 100 мВ. Контрольное значение напряжения в ключевых точках: 1. Чип 1-контактный и 21-контактный: 5В. 2. Чип 36-pin и 21-pin: 100 мВ, 3. Чип 26-контактный и 21-контактный:-5В. Спецификация: Материал: PCB + металл + пластик Тип: цифровой комплект амперметра Размер панели: 79x44 мм/3,11x1,73 дюйма Размер крепления: 71x39 мм/2,8x1,53 дюйма Количество: 1 шт. Параметры электроэнергии: Рабочее напряжение: 5 В постоянного тока Рабочий ток: 35 мА Точность: ± 1 мА Диапазон измерения: 0 - 2A Индикация диапазона: дисплей Primacy 1/-1 Цвет дисплея: красный Количество: 1 комплект Примечание: Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо! Посылка включает в себя: 1 комплект x Цифровой комплект амперметра
-
