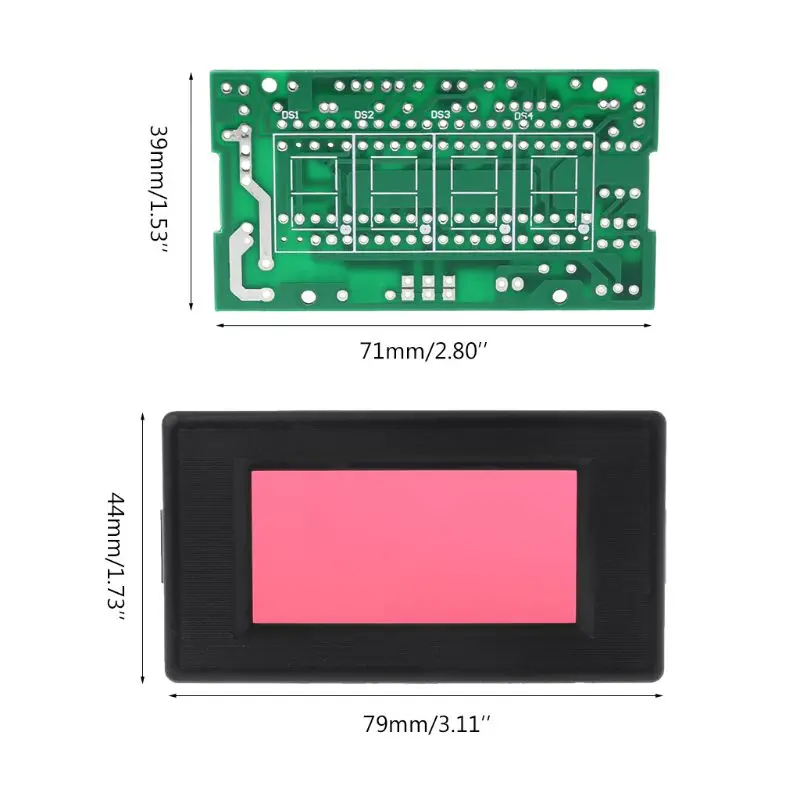

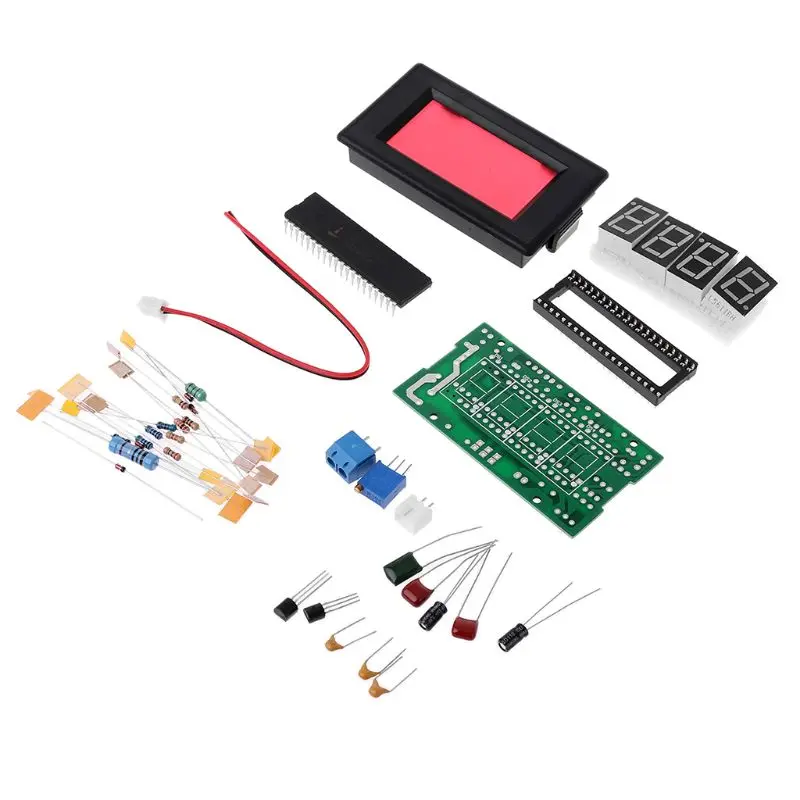

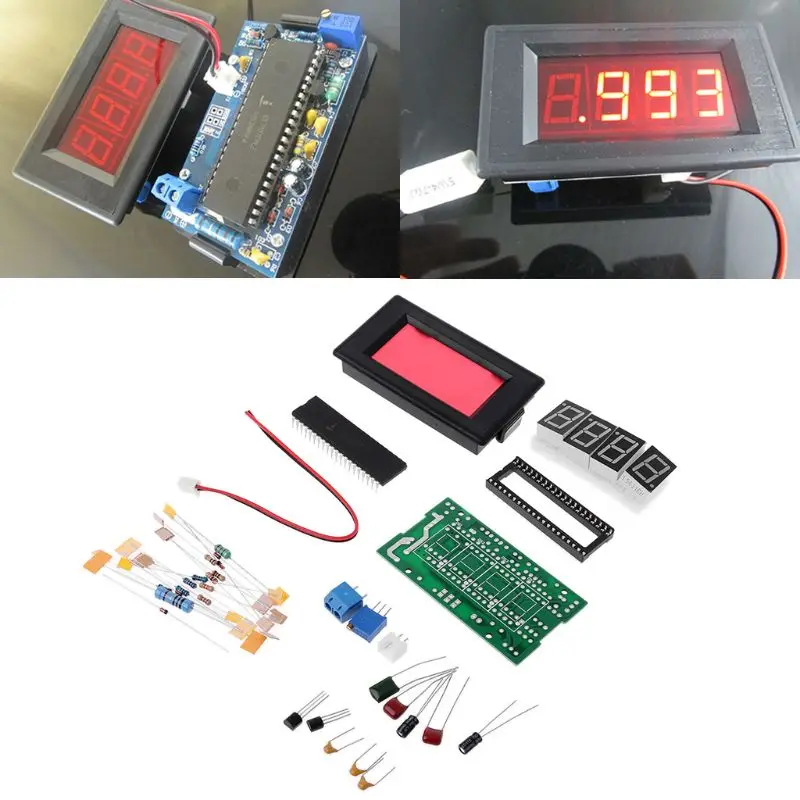

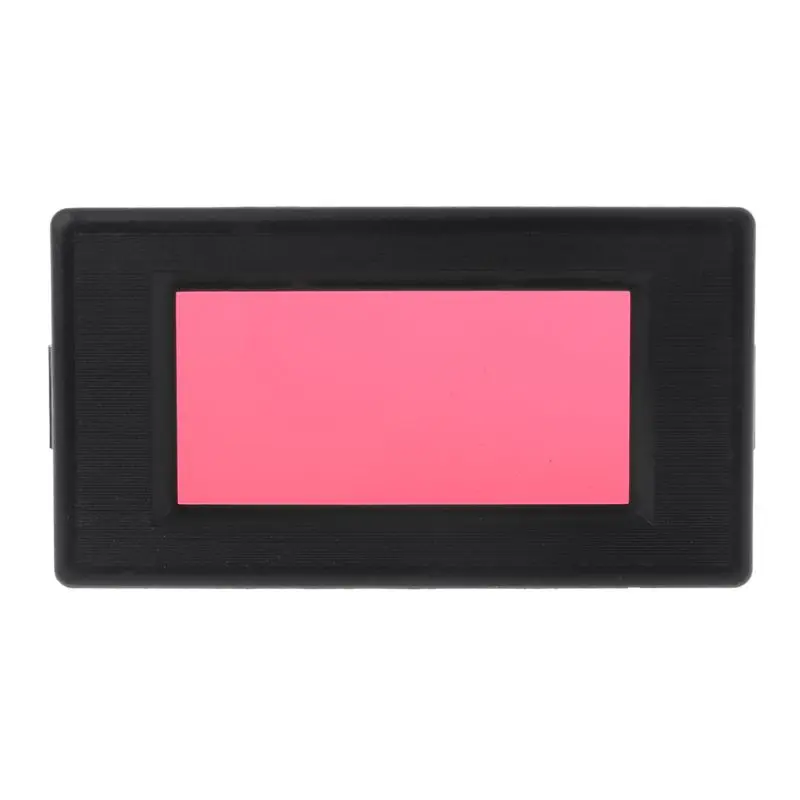

ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 мм DIY наборы Amp измеритель тока
403,88₽
415,84₽ -19%
В наличии!
SCKIK Homlife Store - Надежность 94.25%
Более 430 подписчиков, дата открытия магазина 25.08.2020
- Положительные оценки: 95% (590)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 17.09.2024
Цифровой комплект амперметра DIY модуль постоянного тока 5 в 35 мА ...
53 Отзывов
71 Заказов
373,03₽
Последнее обновление: 15.09.2024
ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x3...
35 Отзывов
63 Заказов
443,65₽
Последнее обновление: 30.05.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x3...
10 Отзывов
21 Заказов
447,45₽
Последнее обновление: 22.02.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x3...
4 Отзывов
11 Заказов
208,26₽
Последнее обновление: 01.10.2024
ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
3 Отзывов
6 Заказов
387,59₽
Последнее обновление: 22.02.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x3...
1 Отзывов
5 Заказов
339,44₽ -5.44%
Последнее обновление: 22.02.2022
Амперметр Запчасти комплект, ICL7107 цифровой комплект амперметра D...
5 Отзывов
4 Заказов
299,69₽
Последнее обновление: 12.05.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
2 Отзывов
4 Заказов
268,84₽
Последнее обновление: 15.09.2024
ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70,6x39 мм набо...
1 Отзывов
4 Заказов
470,12₽
Последнее обновление: 14.03.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x3...
1 Отзывов
3 Заказов
208,01₽
Последнее обновление: 13.09.2024
ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x3...
1 Отзывов
3 Заказов
513,27₽
Последнее обновление: 15.09.2024
ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x3...
2 Отзывов
2 Заказов
345,68₽
Последнее обновление: 04.06.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
0 Отзывов
2 Заказов
500,22₽
Последнее обновление: 23.02.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x3...
4 Отзывов
2 Заказов
702,84₽
Последнее обновление: 21.02.2022
ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70,6x39 мм набо...
0 Отзывов
1 Заказов
221,35₽
Последнее обновление: 30.05.2022
ICL7107 цифровая фотовспышка DIY модуль DC 5В 35ма 70,6x39 мм набор...
0 Отзывов
1 Заказов
483,56₽
Последнее обновление: 01.10.2024
ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70,6x39 мм набо...
0 Отзывов
1 Заказов
518,48₽
Последнее обновление: 22.02.2022
ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70,6x39 мм Набо...
1 Отзывов
1 Заказов
388,14₽
Последнее обновление: 22.02.2022
ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70,6x39 мм набо...
0 Отзывов
1 Заказов
766,82₽
Последнее обновление: 15.03.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
0 Отзывов
1 Заказов
333,70₽ -27%
Последнее обновление: 27.03.2022
Дропшиппинг ICL7107 цифровой комплект амперметра DIY модуль DC 5 в ...
1 Отзывов
1 Заказов
192,91₽ -22%
Последнее обновление: 20.09.2024
ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x3...
0 Отзывов
1 Заказов
785,93₽
Последнее обновление: 08.03.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
0 Отзывов
1 Заказов
225,32₽
Последнее обновление: 13.09.2024
ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
0 Отзывов
1 Заказов
356,82₽
Последнее обновление: 13.09.2024
ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70,6x39 мм Набо...
0 Отзывов
1 Заказов
323,62₽
Последнее обновление: 13.09.2024
ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70,6x39 мм набо...
0 Отзывов
0 Заказов
223,69₽
Последнее обновление: 25.02.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
0 Отзывов
0 Заказов
462,15₽
Последнее обновление: 27.02.2022
Icl7108 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
0 Отзывов
0 Заказов
287,00₽
Последнее обновление: 27.05.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
0 Отзывов
0 Заказов
363,21₽
Последнее обновление: 22.02.2022
ICL7107 цифровой комплект амперметра DIY модуль DC 5V 35mA 70,6x39 ...
0 Отзывов
0 Заказов
267,89₽
Последнее обновление: 11.04.2022

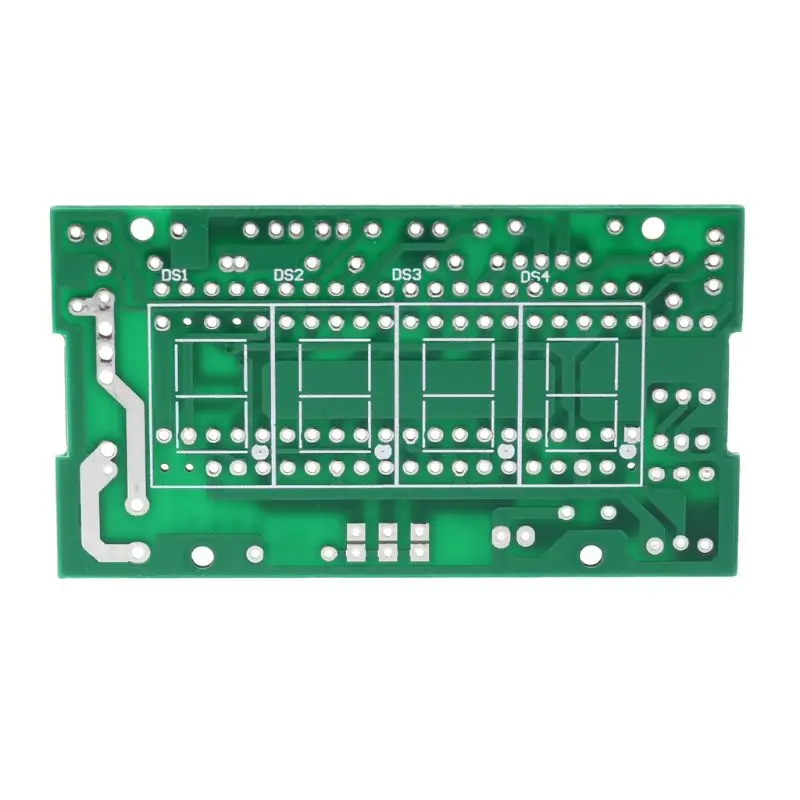

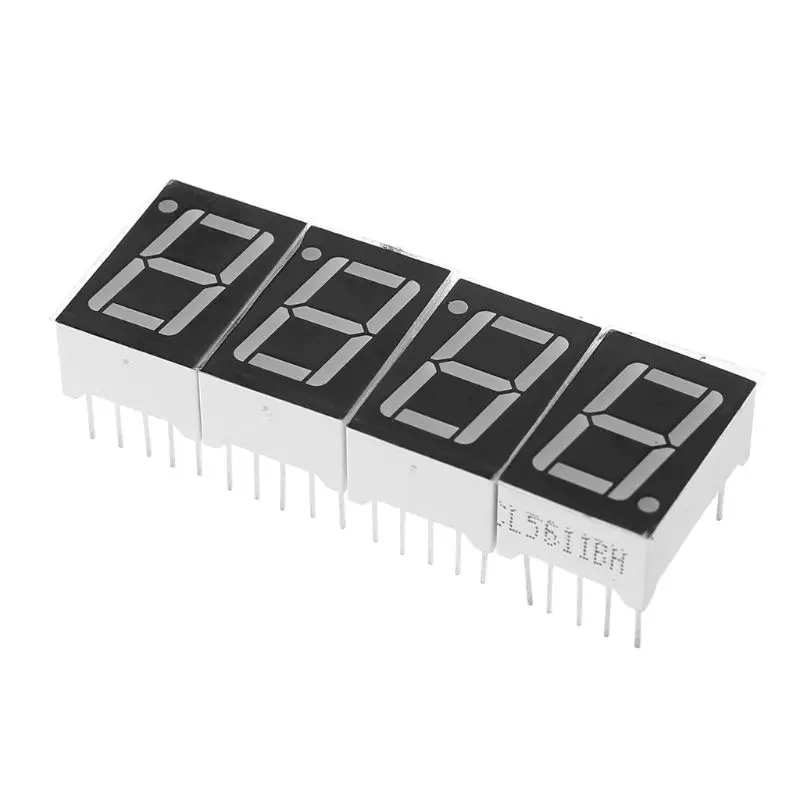

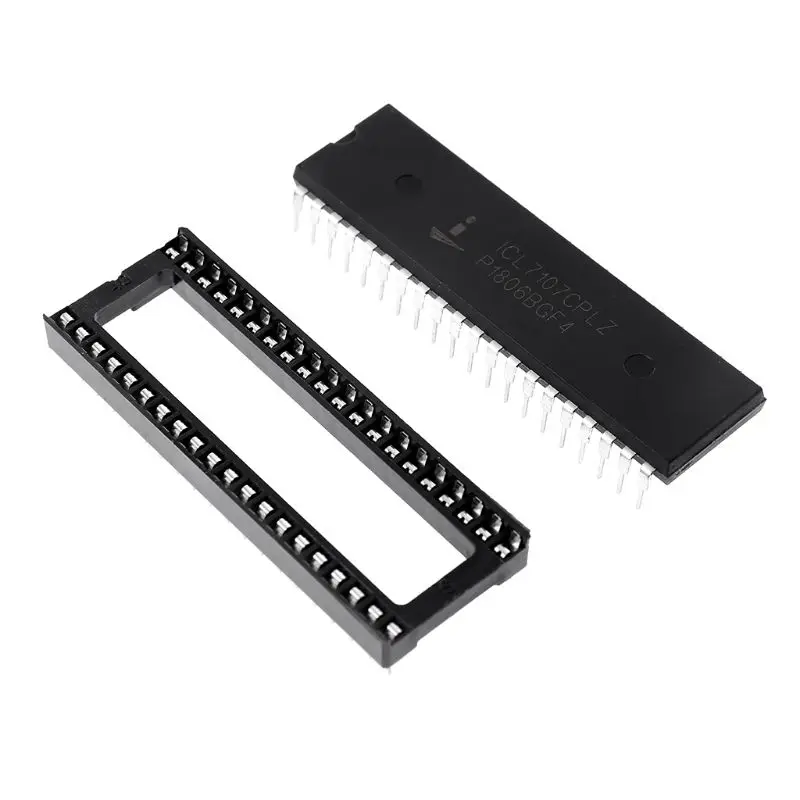

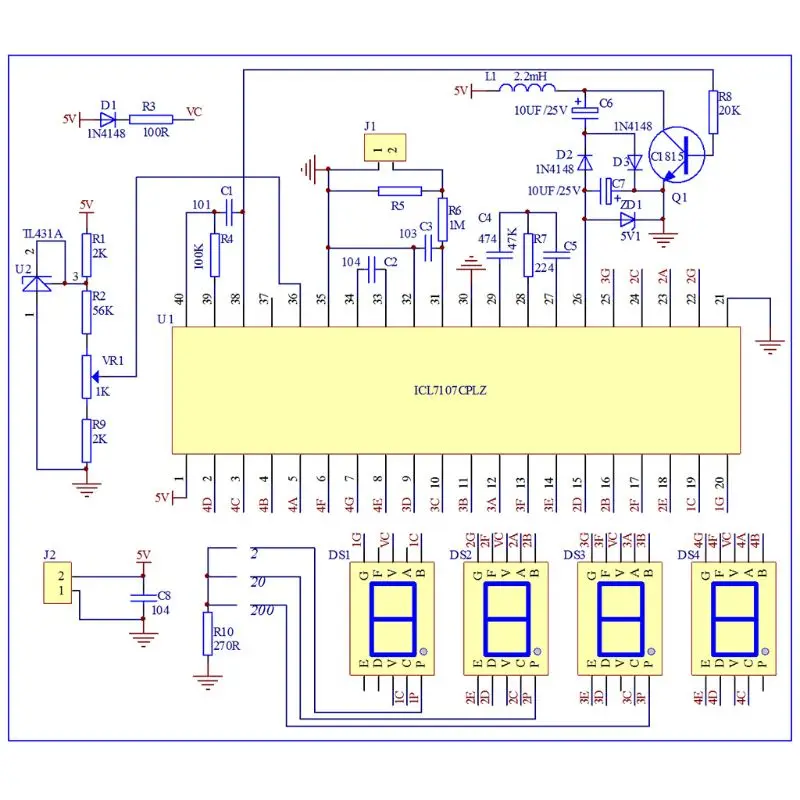

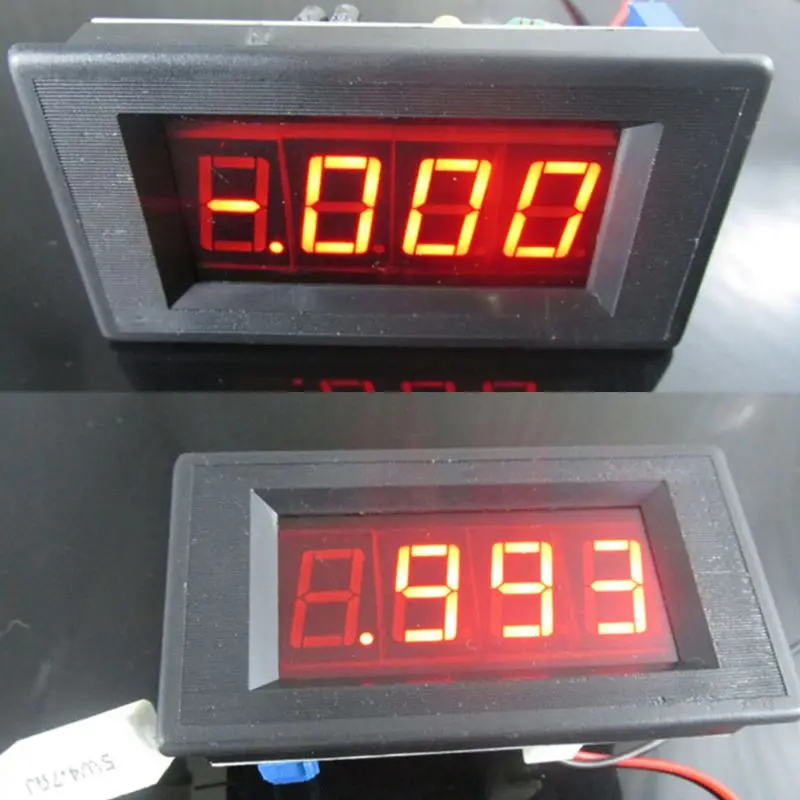

100% новый и высокое качествоOOTDTYПринцип цепи:AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения.1.ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; Линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2,C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin.3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ.4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения.5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками.Отладка готового продукта:1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-.000 или. 000, это нормально.2. Используйте мультиметр для измерения напряжения между чипом 36-pin и 35-pin, и Отрегулируйте потенциометр VR1 100 мВ.Контрольное значение напряжения в ключевых точках:1. Чип 1-контактный и 21-контактный: 5V.2. Чип 36-pin и 21-pin: 100 мВ,3. Чип 26-контактный и 21-контактный: −5 в.Спецификация:Материал: PCB + металл + пластикТип: цифровой комплект амперметраРазмер панели: 79x44 мм/3,11x1,73 дюймаКрепление Размеры: 71x39 мм/2,8 x 1.53inКоличество: 1 шт.Параметры электроэнергии:Рабочее напряжение: 5 В постоянного токаРабочий ток: 35 мАТочность: ± 1 мАДиапазон измерения: 0 - 2AИндикация диапазона: дисплей Primacy 1/-1Цвет дисплея: красныйКоличество: 1 комплектПримечание:Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!Посылка включает в себя:1 комплект x Цифровой комплект амперметра
Вопросы еще не задавались...
-
Working Current35 mA
-
Вес логистики0.060
-
Выходное напряжениеDC 5V
-
Диапазон измерения энергии0 - 2A
-
Каждая упаковка1
-
Класс точности-
-
Максимальный рабочий ток19А и ниже
-
Минимальная единица измерения100000015
-
Название брендаOOTDTY
-
Номер моделиR9JC9FF100077
-
ПитанияDC
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Рабочая температура-
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)30
-
Размер логистики - ширина (см)20
-
Размеры-
-
СертификацияNONE
-
Тип дисплеяТолько цифровой
-
Товары для ремонтаЭлектрический
