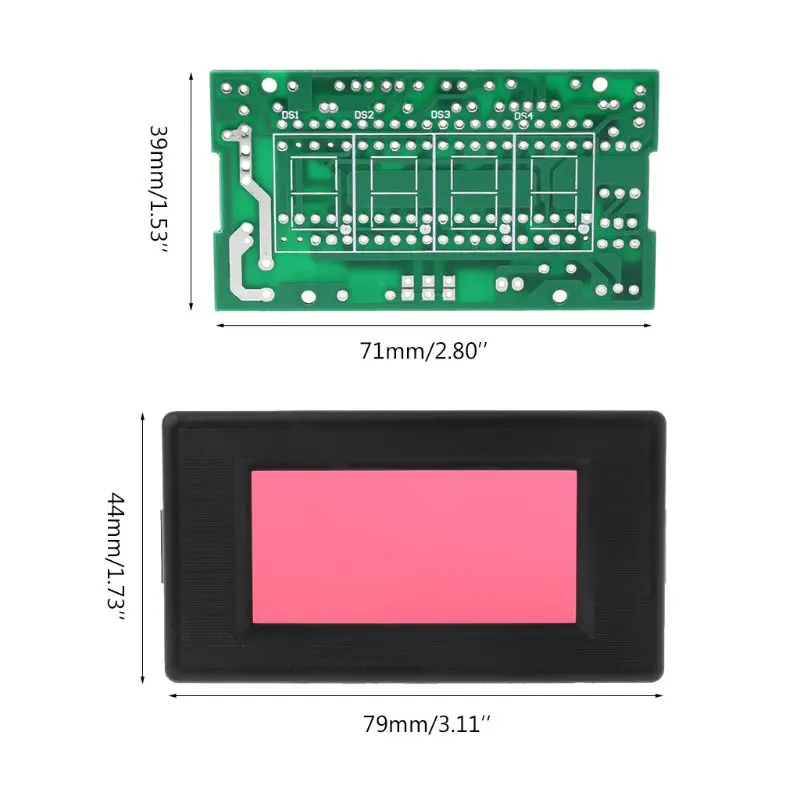

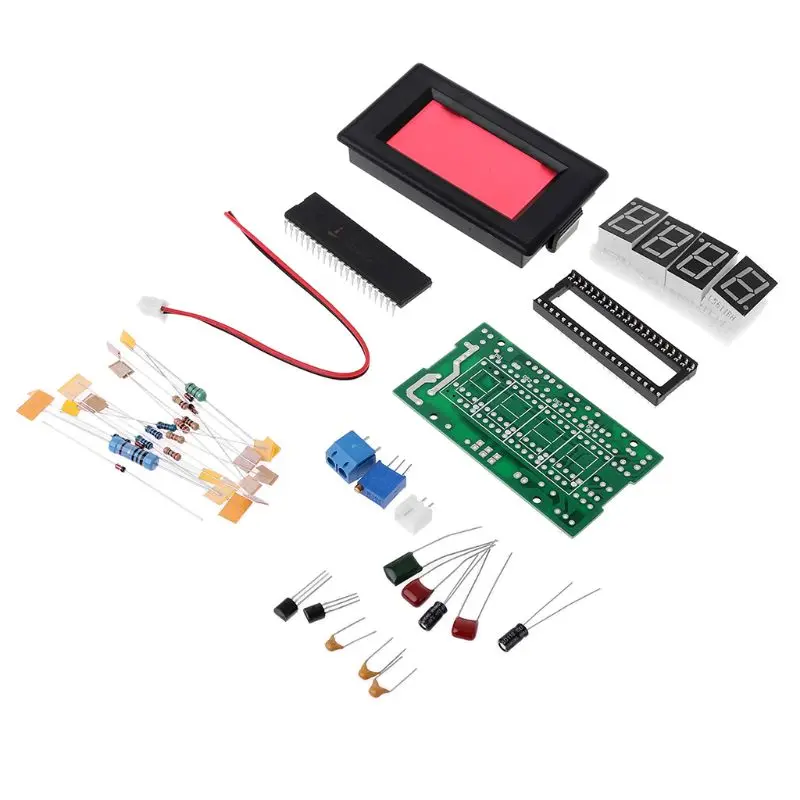

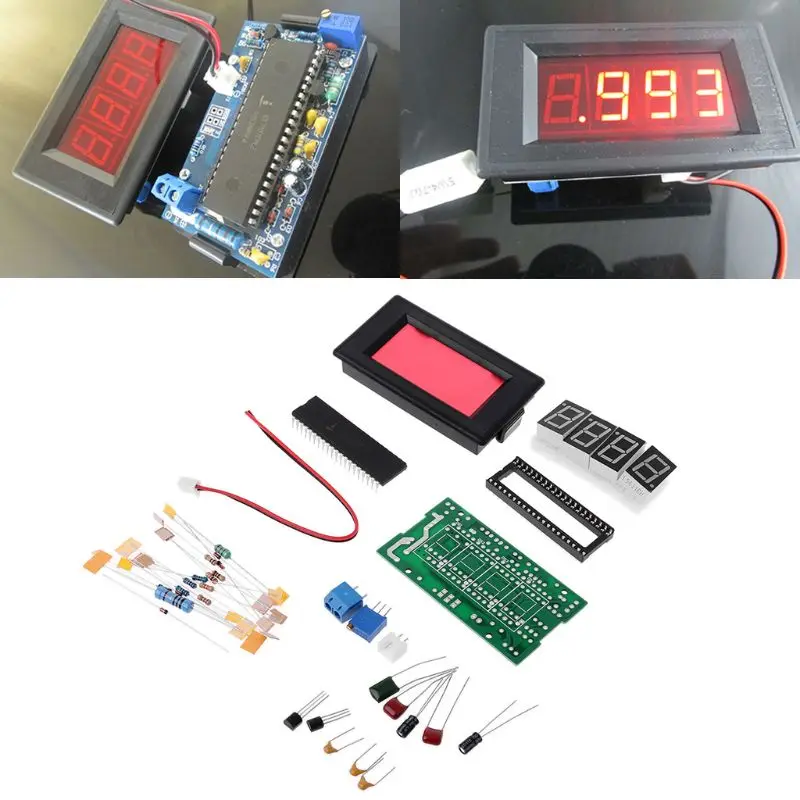

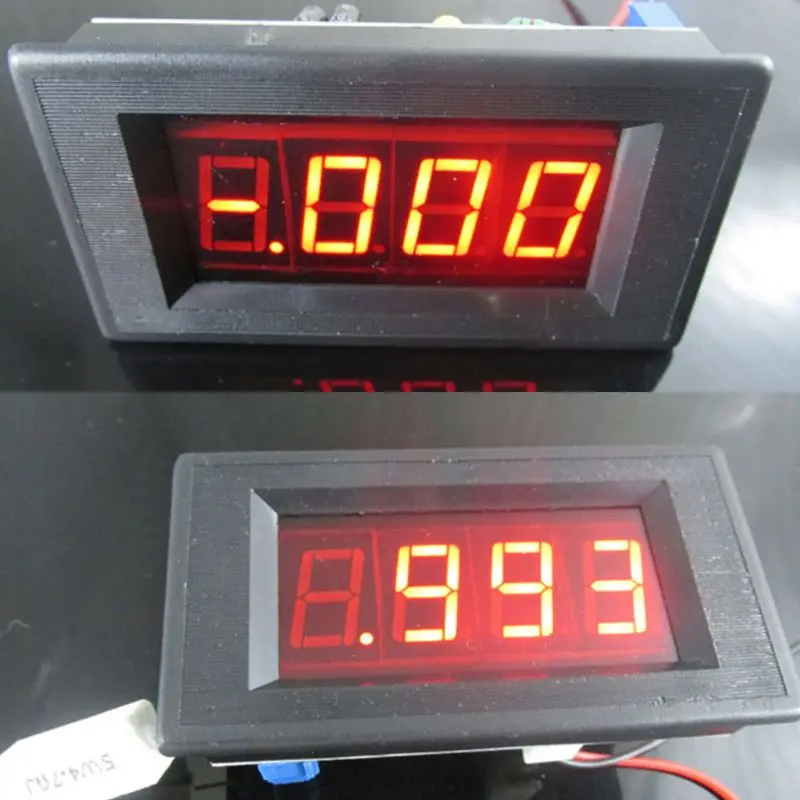

ICL7107 цифровая фотосессия DIY модуль DC 5 в 35 мА 70,6x39 мм наборы для самостоятельной сборки Ампер Измеритель Тока
1906 Store - Надежность 95.25%
Более 970 подписчиков, дата открытия магазина 09.03.2019
- Положительные оценки: 97% (2443)
- Соответствие описанию: 96%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 30.05.2022
53 Отзывов
71 Заказов
35 Отзывов
63 Заказов
10 Отзывов
21 Заказов
4 Отзывов
11 Заказов
3 Отзывов
6 Заказов
1 Отзывов
5 Заказов
5 Отзывов
4 Заказов
2 Отзывов
4 Заказов
1 Отзывов
4 Заказов
1 Отзывов
3 Заказов
1 Отзывов
3 Заказов
4 Отзывов
2 Заказов
2 Отзывов
2 Заказов
1 Отзывов
2 Заказов
0 Отзывов
2 Заказов
1 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

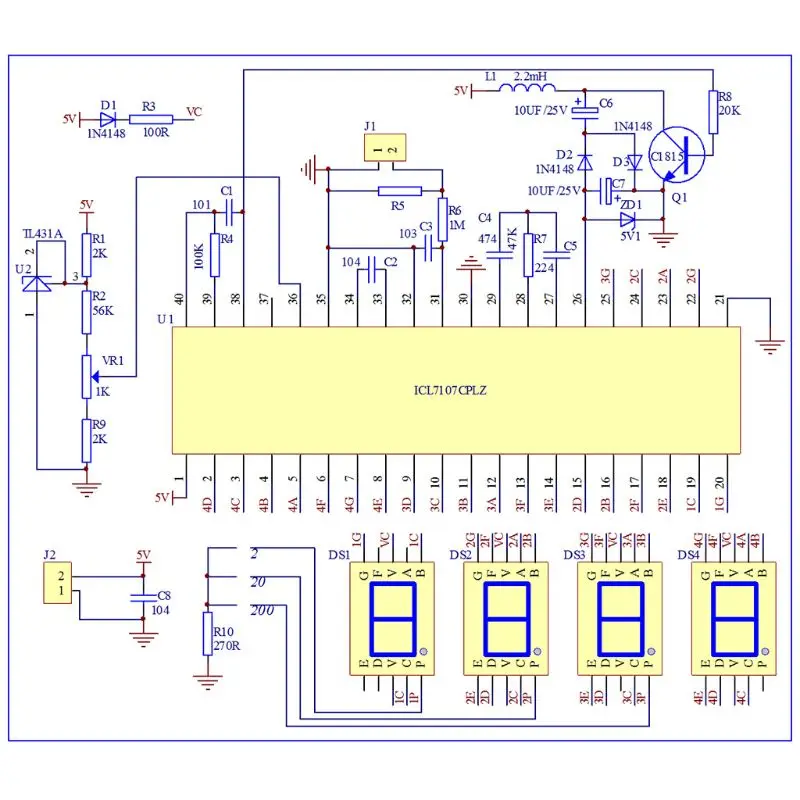

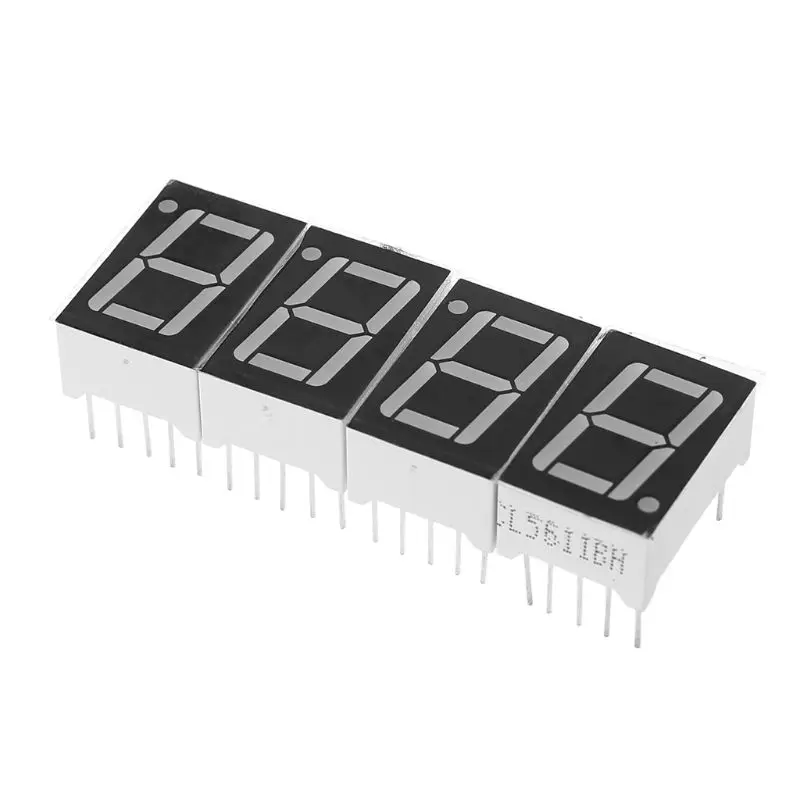

100% новый и высокое качествоПринцип цепи:AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения.1. ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2, C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin.3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ.4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения.5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками.Отладка готового продукта:1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-. 000 или. 000, это нормально.2. Используйте мультиметр для измерения напряжения между чипом 36-контактный и 35-контактный, и Отрегулируйте потенциометр VR1 пусть он будет 100 мВ.Контрольное значение напряжения в ключевых точках:1. Чип 1-контактный и 21-контактный: 5В.2. Чип 36-pin и 21-pin: 100 мВ,3. Чип 26-контактный и 21-контактный:-5В.Спецификация:Материал: PCB + металл + пластикТип: цифровой комплект амперметраРазмер панели: 79x44 мм/3,11x1,73 дюймаРазмер крепления: 71x39 мм/2,8x1,53 дюймаКоличество: 1 шт.Параметры электроэнергии:Рабочее напряжение: 5 В постоянного токаРабочий ток: 35 мАТочность: ± 1 мАДиапазон измерения: 0-2AИндикация диапазона: дисплей Primacy 1/-1Цвет дисплея: красныйКоличество: 1 комплектПримечание:Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!В комплект входит:1 комплект x Цифровой комплект амперметра
