ICL7107 цифровой комплект амперметра DIY модуль DC 5 в 35 мА 70,6x39 мм DIY наборы Ампер Измеритель Тока
YST-051 - Надежность 93.75%
Более 2403 подписчиков, дата открытия магазина 11.04.2014
- Положительные оценки: 95% (1051)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 92%
Последнее обновление: 13.09.2024
100% новый и высокое качество

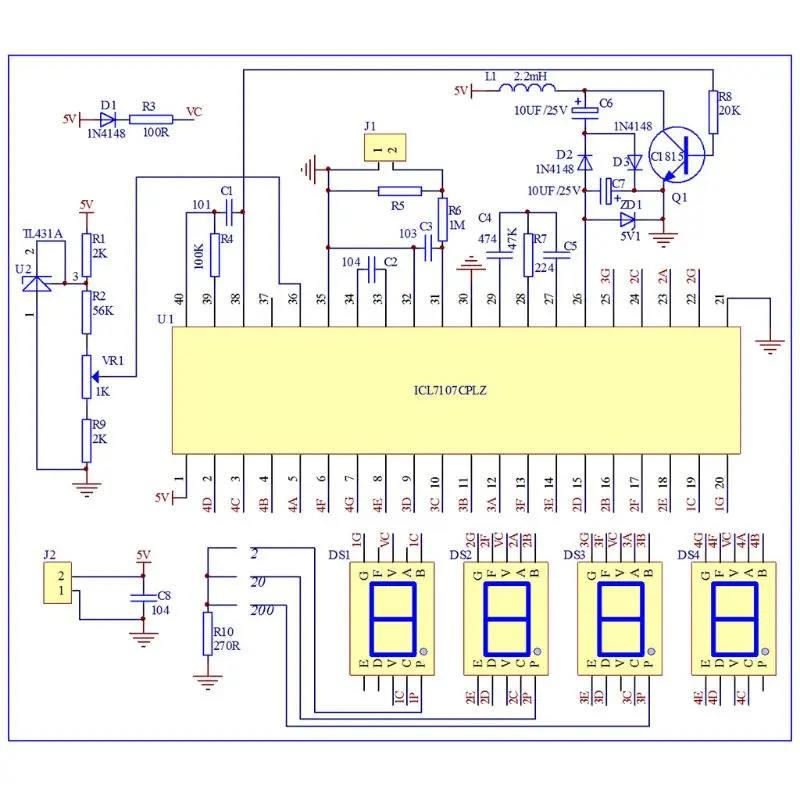

Принцип цепи:
AMM-TE Амперметр в основном состоит из ICL7107, цепи питания, эталонного источника напряжения, схемы ввода и схемы отображения.

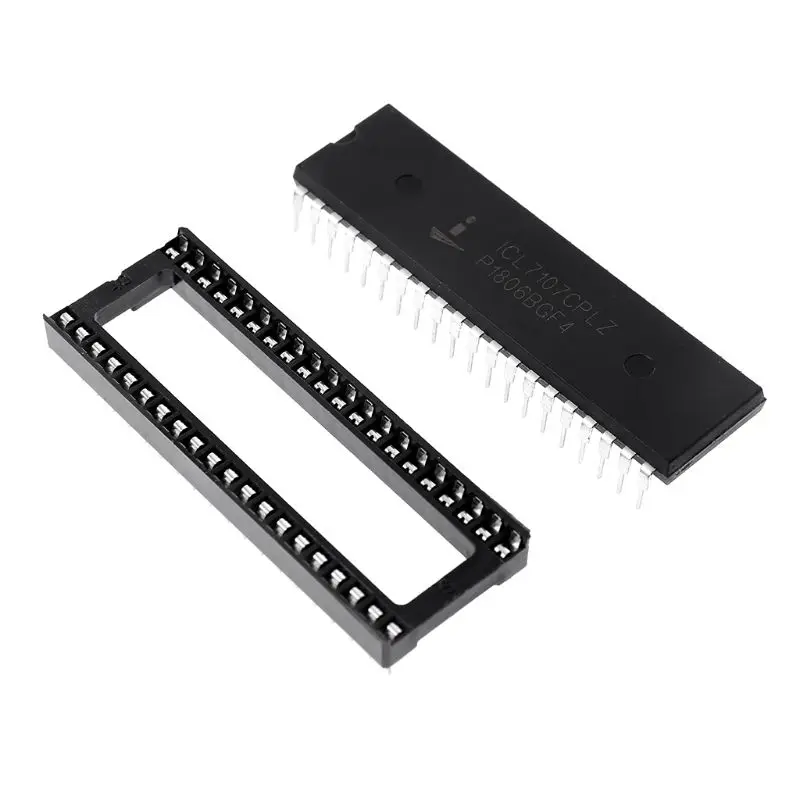

1.ICL7107-это интегральный чип преобразования типа a/D с выходом BCD, его внутренний включает в себя; Линейное усиление, аналоговый переключатель, колебание, вождение дисплея и т. д.
2. Цепь питания делится на положительную мощность и отрицательную мощность. Положительная мощность вводится при помощи фильтрации J2,C8. Отрицательный состоит из R8, Q1, L1, C6, C7, D2, D3 и ZD1, которые генерируют-напряжение 5 В, входное чипом 26th pin.
3. Исходный источник напряжения состоит из R1, R2, VR1, R9, U2. 36-pin Является эталонным входным контактом напряжения. Отрегулируйте потенциометр VR1, чтобы напряжение 36 контактов составляло 100 мВ.
4. Входная схема состоит из J1, R5, R6 и C3. Когда ток измеренной цепи проходит через R5, он генерирует напряжение на R5. Это напряжение будет входом к чипу 31-pin через ограничение тока R6 и будет обработано, C3-конденсатор фильтрации входного напряжения.

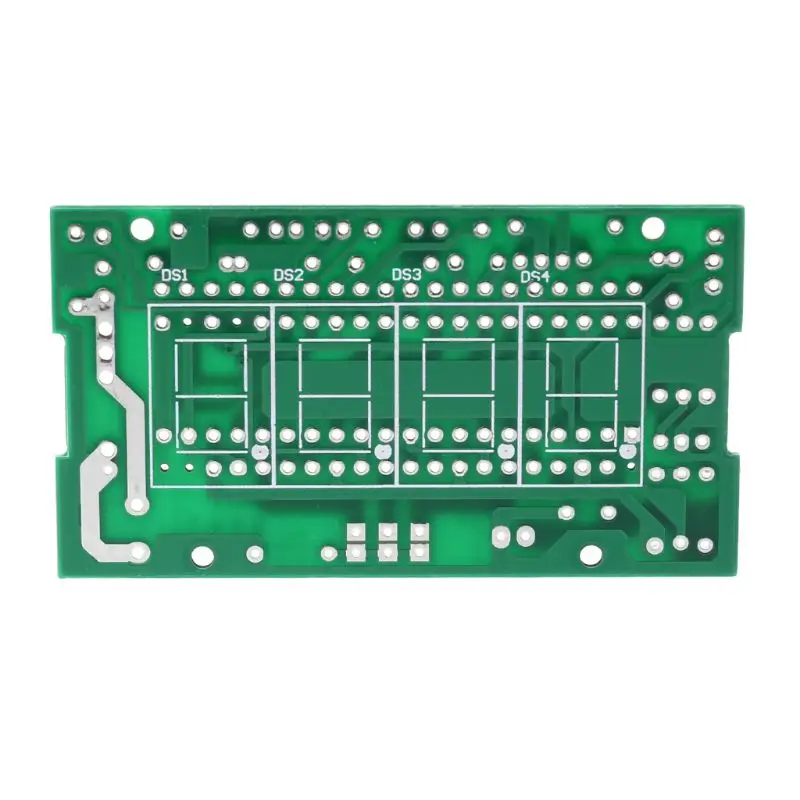

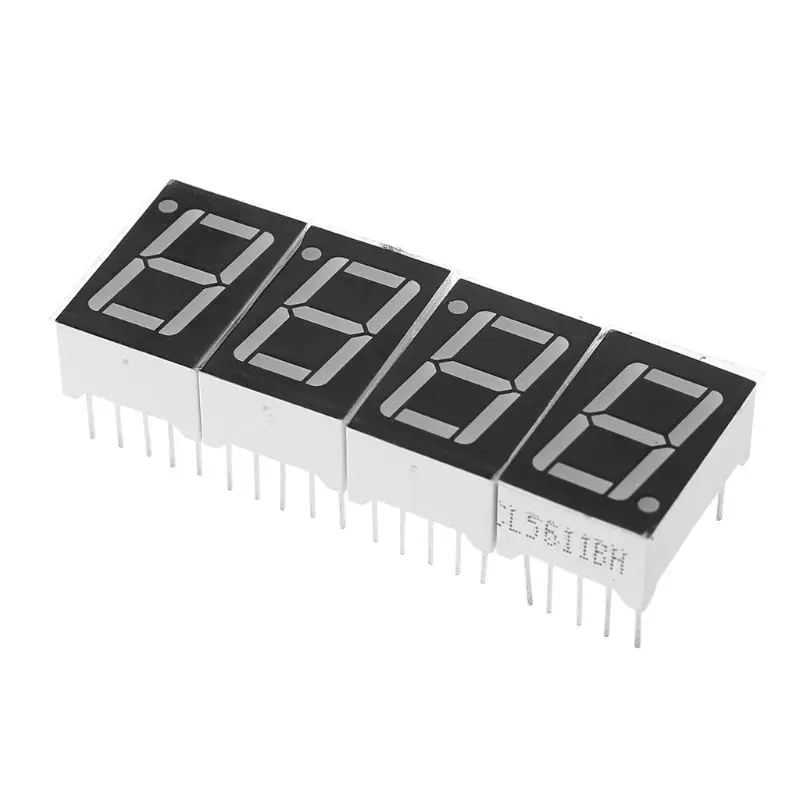

5. Схема отображения состоит из DS1-DS4, D1, D4, 4 цифровых трубок может быть погружена непосредственно чипом. R10-это ограничение по току сопротивления DS1-DS3 цифровых труб с десятичными точками.
Отладка готового продукта:

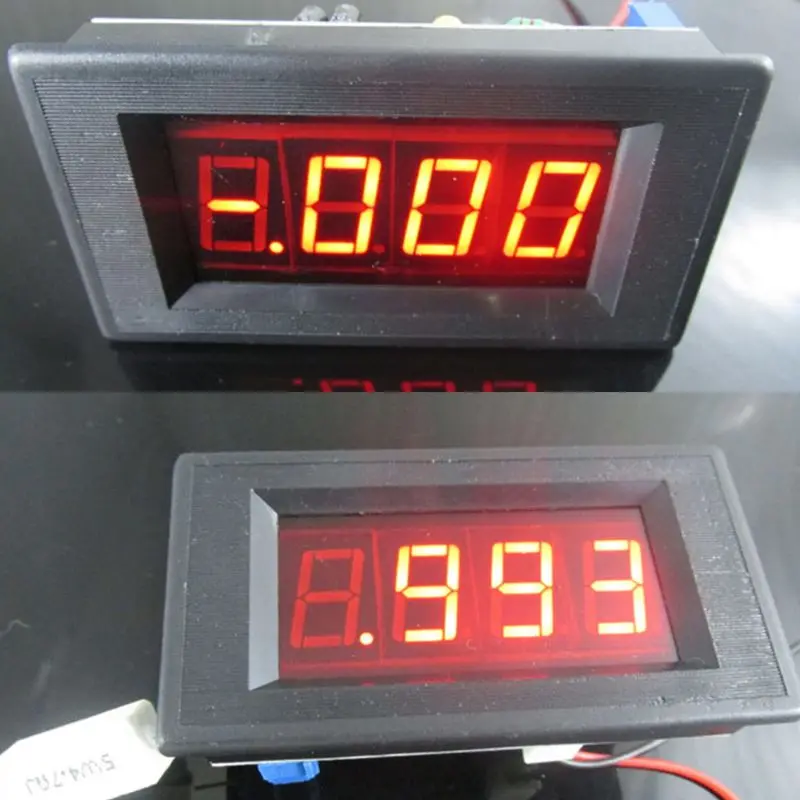

1. После подключения к DC 5 В (Пожалуйста, обратите внимание на полярность), цифровая трубка будет отображаться-.000 или. 000, это нормально.
2. Применение мультиметр для измерения напряжения между чип 36-контактный и 35-pin, а также регулировать VR1 потенциометр дайте ему быть 100mV.
Контрольное значение напряжения в ключевых точках:
1. Чип 1-контактный и 21-контактный: 5V.
2. Чип 36-pin и 21-pin: 100 мВ,
3. Чип 26-контактный и 21-контактный: −5 в.
Спецификация:
Материал: PCB + металл + пластик
Тип: цифровой комплект амперметра

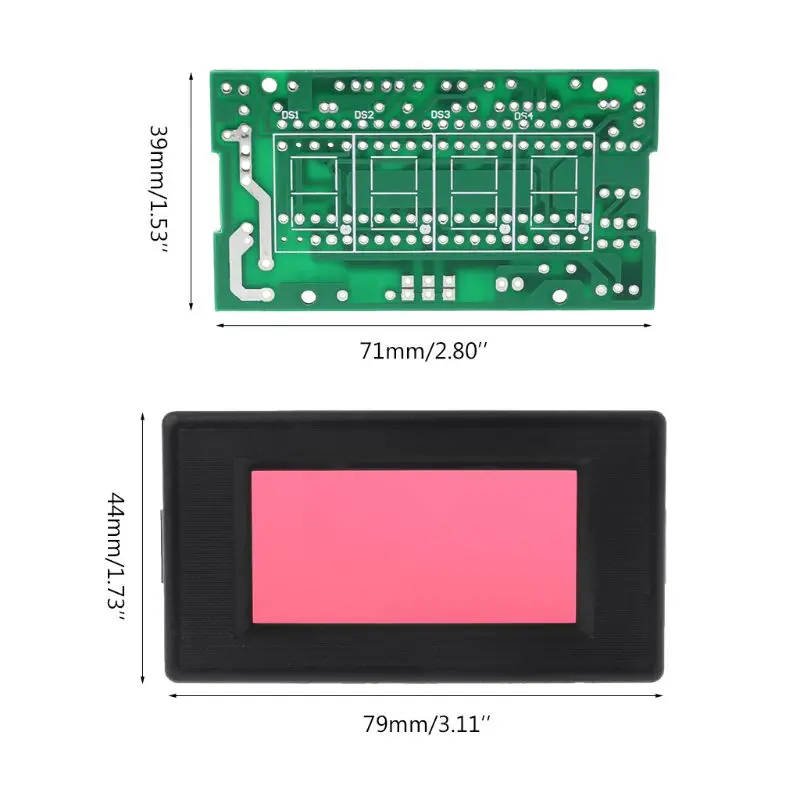

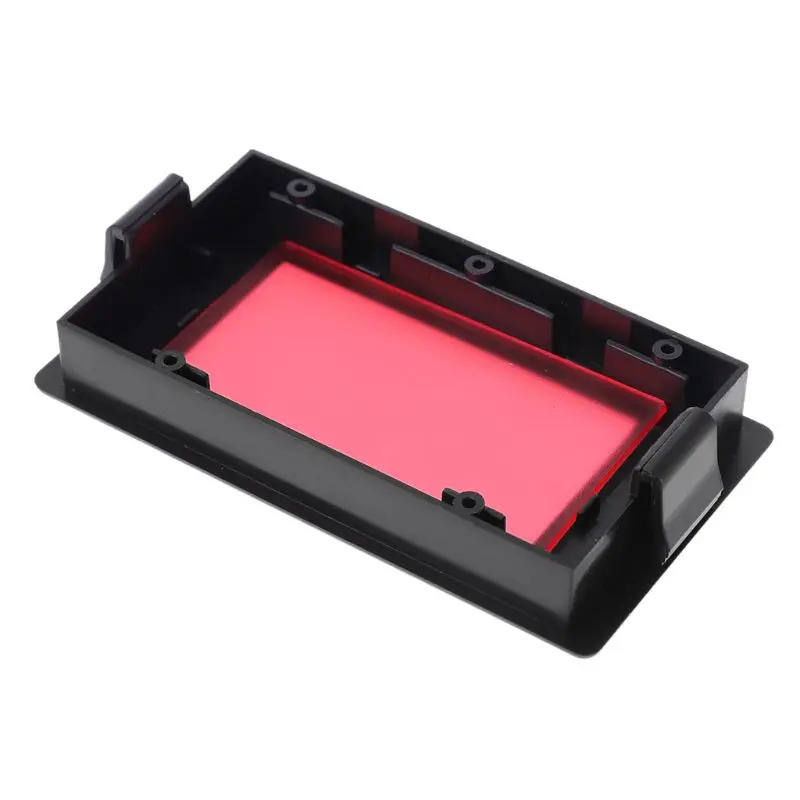

Размер панели: 79x44 мм/3,11x1,73 дюйма
Крепление Размеры: 71x39 мм/2,8 x 1.53in
Количество: 1 шт.
Параметры электроэнергии:
Рабочее напряжение: 5 В постоянного тока
Рабочий ток: 35 мА
Точность: ± 1 мА
Диапазон измерения: 0 - 2A
Индикация диапазона: дисплей Primacy 1/-1
Цвет дисплея: красный
Количество: 1 комплект
Примечание:
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

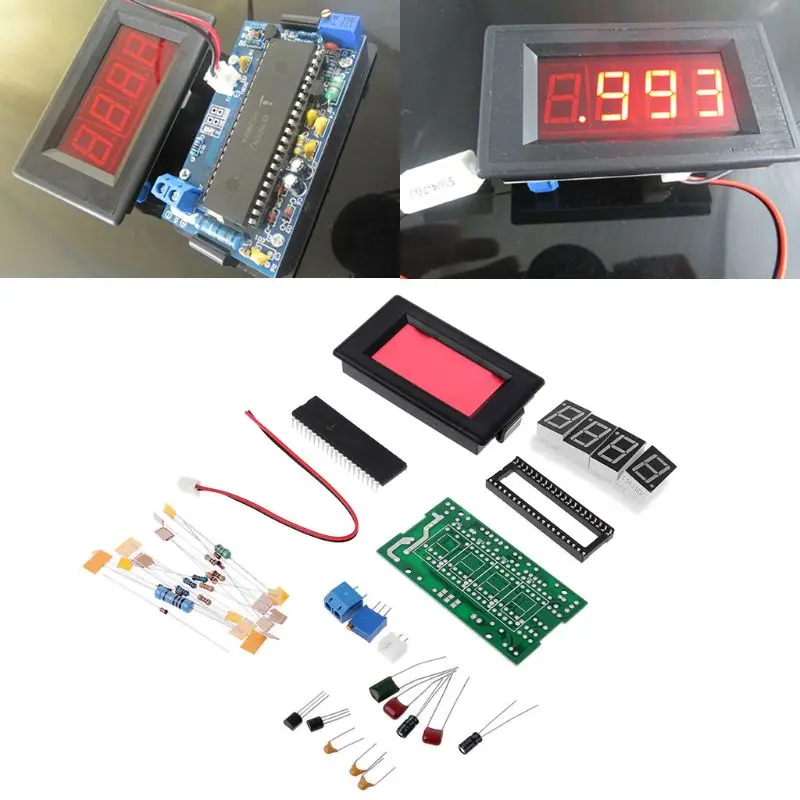

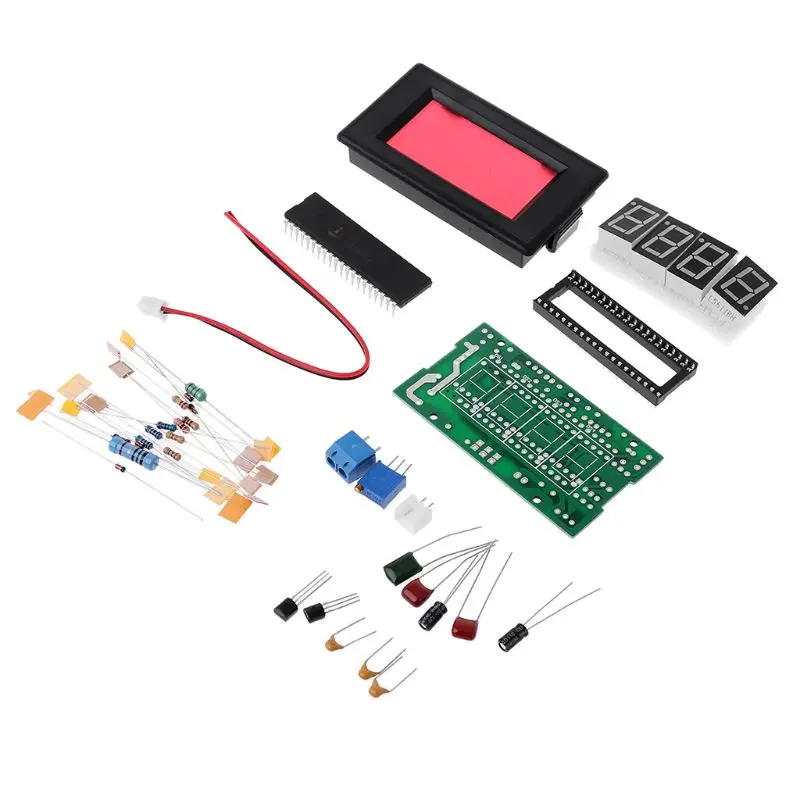

Посылка включает в себя:
1 комплект x Цифровой комплект амперметра
-
Display ColorRed
-
Mount Size71 x 39mm / 2.8 x 1.53in
-
Вес логистики0.050
-
Каждая упаковка1
-
Класс точности-+1mA
-
Минимальная единица измерения100000015
-
Название брендаUNI-T
-
Напряжение электропитанияDC 5V
-
Номер моделиICL7107
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Рабочая температураsee information
-
Размер логистики - высота (см)3
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)8
-
РазмерыPanel Size:79 x 44mm / 3.11 x 1.73in
-
СертификацияЕвропейский сертификат соответствия
-
Тип дисплеяТолько цифровой
-
Товары для ремонтаЭлектрический
