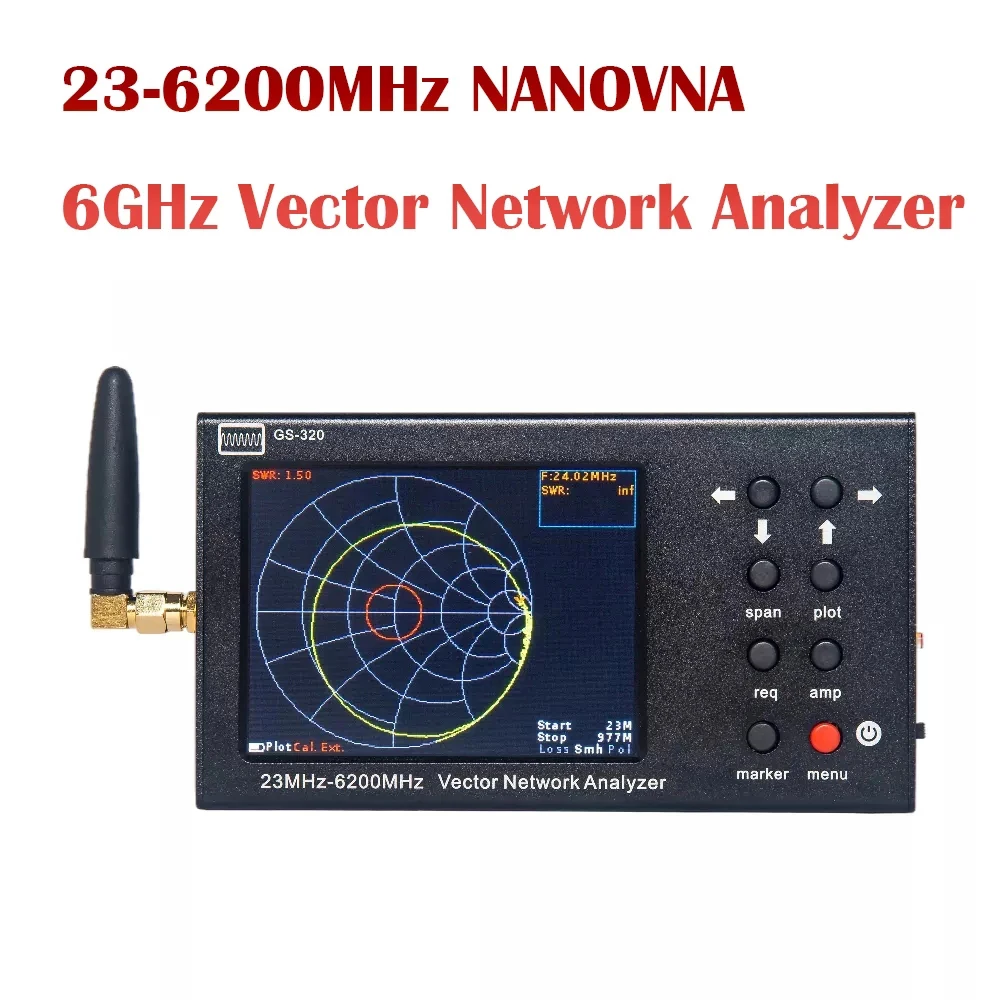

Портативный Векторный анализатор сети, 23-6200 МГц, ЦВР, 6 г, рефлектометр с диагональю 3,2 дюйма, анализатор антенны с сенсорным экраном
52 973,60₽
В наличии!
China's economical factory Store - Надежность 89.5%
Более 110 подписчиков, дата открытия магазина 14.12.2021
- Положительные оценки: 92% (12)
- Соответствие описанию: 92%
- Отвечает на сообщения: 92%
- Скорость отправки: 82%
Последнее обновление: 03.03.2022
23-6200MHz Portable VNA SWR 6G Vector Network Analyzer Reflectomete...
10 Отзывов
26 Заказов
15 568,17₽
Векторный анализатор сети NanoVNA, 6 ГГц, анализатор антенны, 23 МГ...
1 Отзывов
3 Заказов
22 823,49₽
Векторный анализатор сети 23-6200 МГц 6 г, рефлектометр цвн, 3,2 дю...
0 Отзывов
2 Заказов
2 850,00₽
6G Векторный анализатор сети, рандомный анализатор NanoVNA 23-6200 ...
3 Отзывов
2 Заказов
24 721,21₽
Векторный анализатор сети 23-6200 МГц 6 г, рефлектометр цвн, 3,2 дю...
0 Отзывов
1 Заказов
7 041,38₽
Акция! 6G Векторный анализатор сети, рандомный анализатор Nanovna 2...
1 Отзывов
1 Заказов
19 198,73₽ -0.45%
Векторный анализатор сети, портативный VNA SWR 6G, рефлектометр GS3...
0 Отзывов
1 Заказов
13 832,00₽
Векторный анализатор сети NANOVNA, ЖК-дисплей 3,2 дюйма, 6 ГГц, ана...
0 Отзывов
1 Заказов
25 116,20₽
Ручной Векторный анализатор сети диагональю 3,2 дюйма, с сенсорным ...
0 Отзывов
1 Заказов
21 037,37₽
Портативный Векторный анализатор сети, vhf, SWR, 6G, рефлектометр, ...
0 Отзывов
0 Заказов
41 001,57₽
Векторный анализатор сети, рефлектометр GS320, черный алюминиевый к...
0 Отзывов
0 Заказов
16 730,00₽
Портативный анализатор сети NANOVNA, ЖК-дисплей 3,2 дюйма, 6 ГГц, 2...
0 Отзывов
0 Заказов
21 775,82₽
Векторный анализатор сети, 23-6200 МГц, портативный, Векторный анал...
0 Отзывов
0 Заказов
33 561,35₽
Портативный анализатор сети NANOVNA, ЖК-дисплей 3,2 дюйма, 6 ГГц, 2...
0 Отзывов
0 Заказов
51 435,45₽ -31%
# Detail_decorate_root. magic-0{margin-bottom:10px;overflow:hidden}# detail_decorate_root .magic-1{border-bottom-style:solid;border-bottom-Цвет: # 53647a; Шрифт-семейство: Roboto; Шрифт-Размер: 24px; Цвет: # 53647a; стиль шрифта: нормальный; Кайма-Нижняя ширина: 2px; Подкладка-верх: 8px; Подкладка-низ: 4px}# detail_decorate_root .magic-2 {ширина: 750px;border-collapse:collapse}# detail_decorate_root .magic-3{min-Высота: 18px; Подкладка: 5px 10px; Ширина: 259px;min-Высота: 18px; Размер коробки: content-box}# detail_decorate_root .magic-4{min-Высота: 18px; Подкладка: 5px 10px; Ширина: 442px;min-Высота: 18px; Размер коробки: content-box}# detail_decorate_root .magic-5{vertical-align:top}# detail_decorate_root .magic-6 {вертикальный-выравнивание: сверху; Дисплей: блок; Подкладка-Справа: 4px; Размер коробки: border-box; Подкладка-слева: 4px}# detail_decorate_root .magic-7 {вертикальное выравнивание: верх; Подкладка-низ: 4px; Размер коробки: border-box; Подкладка-верх: 4px}# detail_decorate_root .magic-8 {подкладка: 0;margin:0;white-space:pre-wrap; Шрифт-Размер: 14px}# detail_decorate_root .magic-9{margin-низ: 10px;line-Высота: 0}# detail_decorate_root .magic-10{margin-bottom:0}# detail_decorate_root .magic-11 {положение: относительное; Ширина: 100%}# detail_decorate_root .magic-12 {ширина: 750px}# detail_decorate_root .magic-13 {перелив: скрытый; Ширина: 750px; Высота: 281px;margin-верх: 0;margin-низ: 0;margin-слева: 0;margin-Справа: 0}# detail_decorate_root .magic-14{margin-top:0;margin-left:0; Ширина: 750px; Высота: 281px}# detail_decorate_root .magic-15{overflow:hidden; Ширина: 750px; Высота: 595.2631578947369px;margin-верх: 0;margin-низ: 0;margin-слева: 0;margin-Справа: 0}# detail_decorate_root .magic-16{margin-top:0;margin-left:0; Ширина: 750px; Высота: 595.2631578947369px}
Параметры
Товар
Значение
Гарантия
1 год
Место происхождения
Китай
Фирменное наименование
Нановна
Партномер
GS-320
Диапазон рабочих частот
23-6200 МГц
Разрешение частоты
10 кГц
Максимальное количество точек сканирования
1000
Скорость сканирования
1000 точек/сек
Соотношение стоящей волны на входе
<2
Диапазон рабочих температур
От 0 до + 40 ℃
Описание товара
Характеристики:-диапазон рабочих частот: 23-6200 МГц-разрешение частоты: 10 кГц-максимальное расстояние сканирования: 1000-Скорость сканирования: 1000 точек/сек-направление моста, без корректировки во всем диапазоне: > 12 дБ-эффективная направленность (после полной калибровки одного порта) (примечание 1): > 50 дБ-коэффициента стоячей волны на входе по уровню поверхности: <2-фазный точность измерений (примечание 1): > 1,50-амплитуда точность измерений (примечание 1): > 0,25 дБ-определения разрешение расстояния до точки неисправности (примечание 2): (Д х Ш х В VF) /2S m-максимальная длина измерительного кабеля (примечание 3): 3000 м (VF = 1) -максимальное входное напряжение постоянного тока: 25 В-Таблица отображения: Smith chart; polar chart; фаза коэффициента отражения; Амплитуда; Логарифмическая амплитуда; VSWR, расстояние повреждения; Потеря кабеля-рабочий диапазон температур: От 0 до + 40 ℃-диагональ Экран: 3,2 "-Экран Тип: резистивный-Экран Разрешение: 320х240-Батарея Емкость: 4000 мАч-Батарея срок службы (примечание 4): ~ 4 часа-Время зарядки аккумулятора: ~ 6 часов-Габаритные Размеры (ДхШхВ): 145x72x24 мм-Вес: 0,48 кг

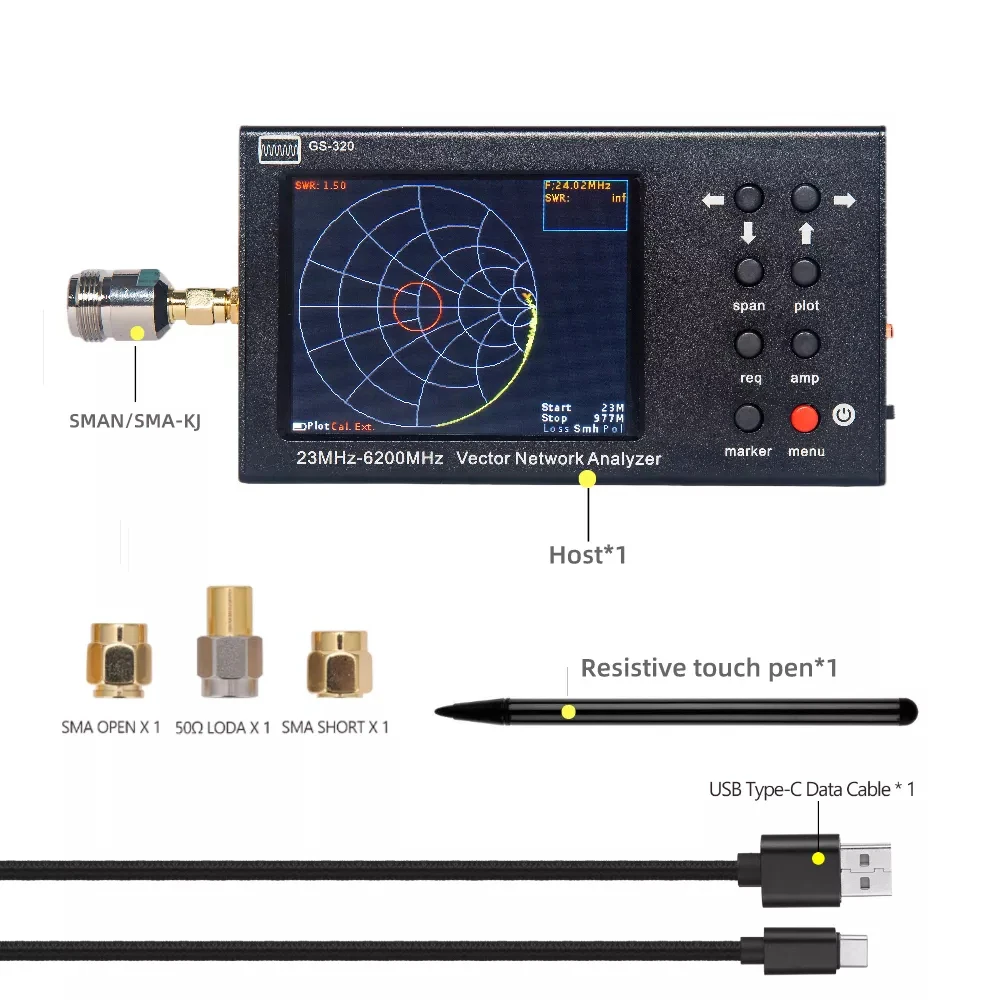

Посылка включает в себя:
-1 хост векторного сетевого анализатора
-1 x переходник разъема N Female To SMA Male
-1 резистивная сенсорная ручка
-1 x SMA OPEN
-Нагрузка 50 Ом-1 шт.
-1 SMA короткий
-1 usb-кабель Type-C
Примечание:
1. Прогрейте устройство не менее пяти минут и выполните измерения после завершения (короткого замыкания, отключения, нагрузки) калибровки одного порта. Изменение температуры окружающей среды от калибровки до измерения не должно превышать ± 3 °C.
2. Где скорость C-это светильник m / s; VF-это фактор скорости (отношение скорости распространения электромагнитных волн в кабеле к скорости распространения электромагнитных волн в вакууме), стоит 0,1 до 1 согласно кабель; S-это диапазон частот сканирования в задаче частоты (Гц).
3. Это зависит от затухания кабеля, который является пределом, отображаемым.
4. После полной зарядки добавьте 20 ± 5 °C к температуре окружающей среды. Устройство было откалибровано фабрикой, и разъем устройства используется в качестве справочной информации. Если вы планируете использовать кабельные сборки, адаптеры и т. Д. Для измерения, вам нужно повторно использовать. Для этого, пожалуйста, используйте Набор для калибровки 50 Ом SOL (S-короткое замыкание, o-открытая цепь, l-нагрузка). Калибровочные наборы SOL наиболее часто встречаются в N-type и SMA-type форм-факторах. Для справки о запланированной калибровке выберите размер контура, соответствующий типу соединителя.
Описание:

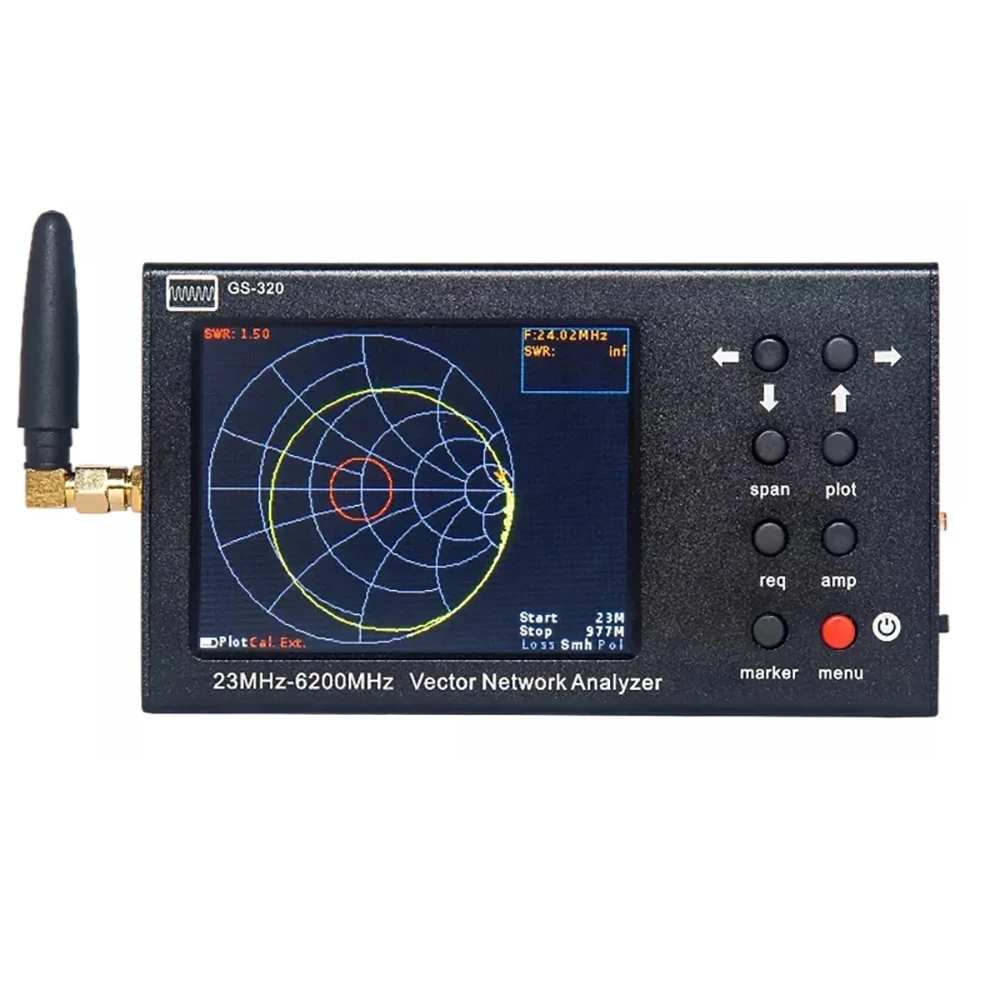

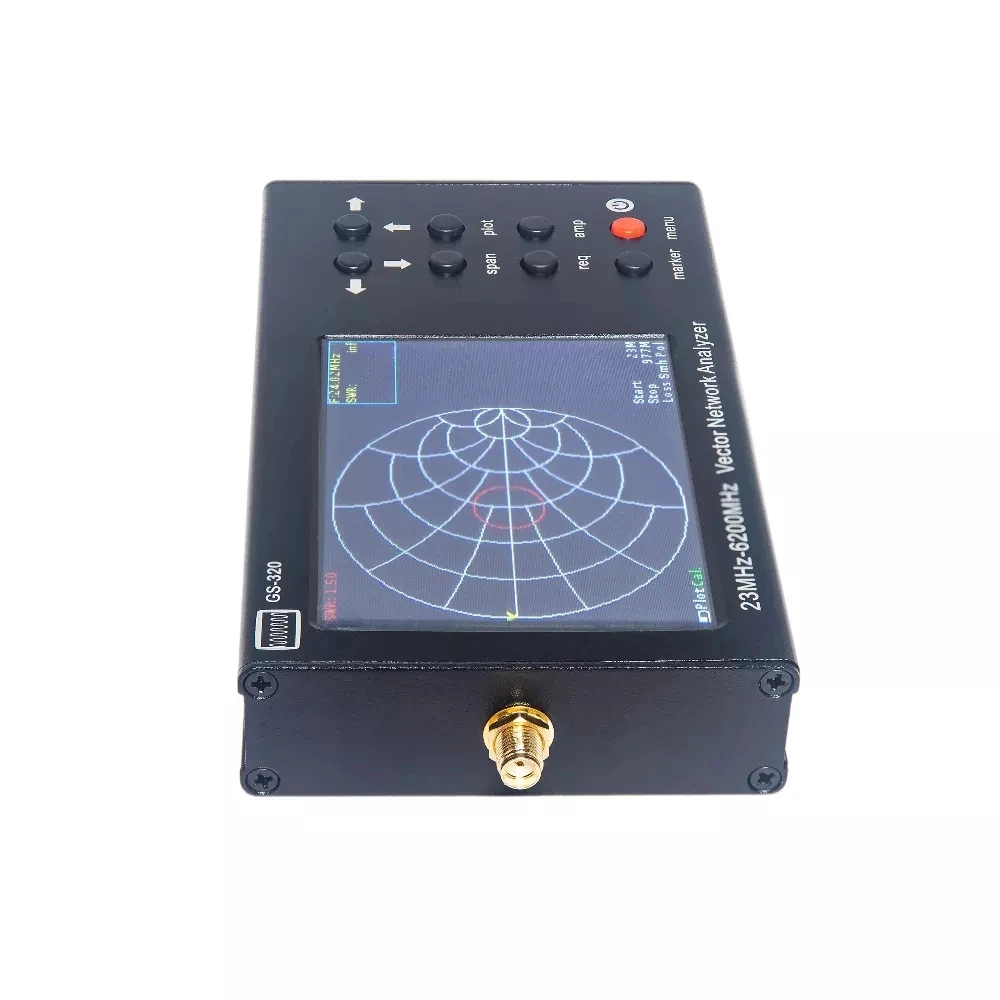

GS-320 портативный векторный сетевой анализатор VNA (рефлектометр) 23-6200 МГц предназначен для измерения соответствующих характеристик пассивного и активного радиооборудования (антенны, кабели, фильтры, аттенюаторы, усилители и т. д.).
Это устройство позволяет измерять параметры сложного коэффициента отражения, коэффициента стоячей волны (VSWR), сопротивления, поглощения, амплитуды, фазы, потери и расстояния до точки повреждения кабеля.
Представление о производительности:

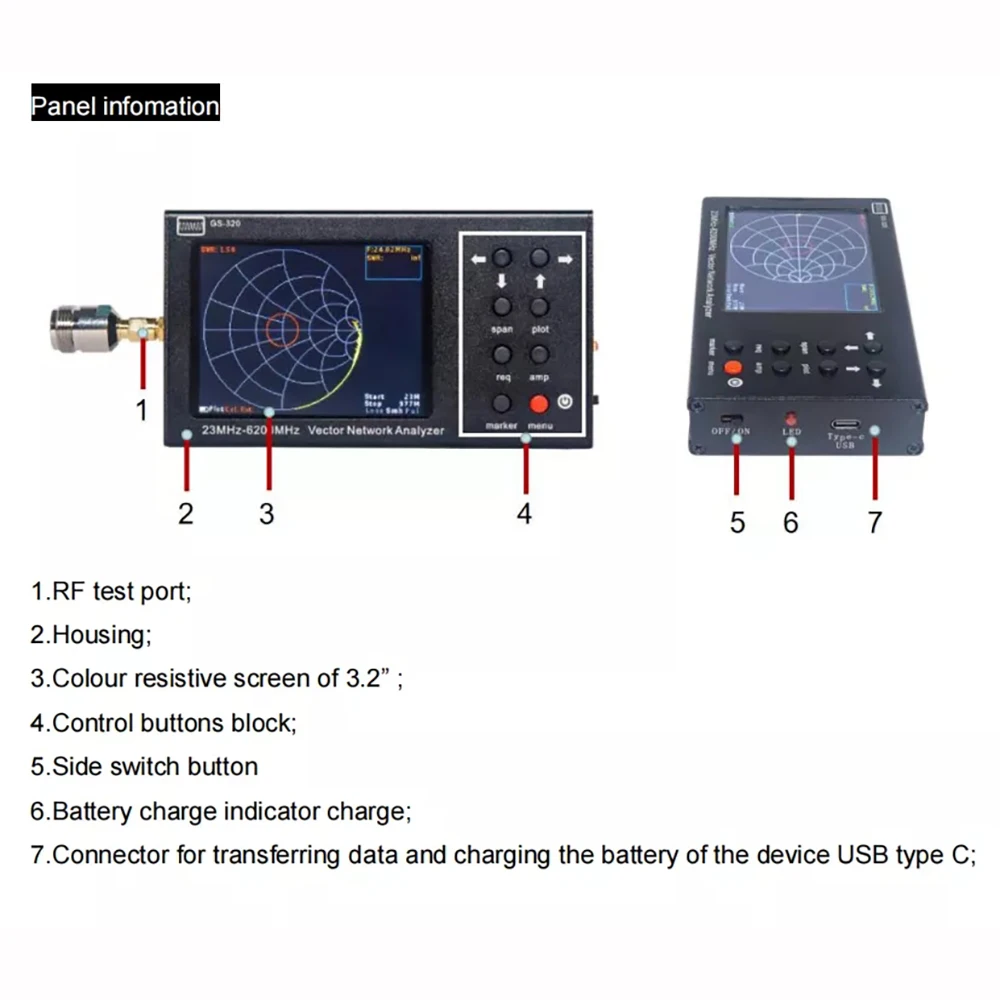

GS-320 изготовлен из прочного алюминиевого корпуса и принимает форму подвижного автоматического инструмента. Из-за легкого веса, компактной структуры и низкого энергопотребления, он может непосредственно измерять объект, который нужно измерить. Этот анализатор особенно подходит для компаний, занимающихся телекоммуникацией, установкой и обслуживанием антенн и усилением сотовой связи. С ним сервисные центры и обслуживающий персонал могут выполнять RF анализ кабелей и антенн во время ввода в эксплуатацию или технического обслуживания. Кроме того, это оборудование идеально подходит для мастерских, радиолюбителей, учебными заведениями и лабораториях. Устройство имеет 3,2-дюймовый цветной резистивный сенсорный экран, который может отображать результаты измерений и управлять устройством. Например, вы можете использовать инструмент для выполнения следующих операций:

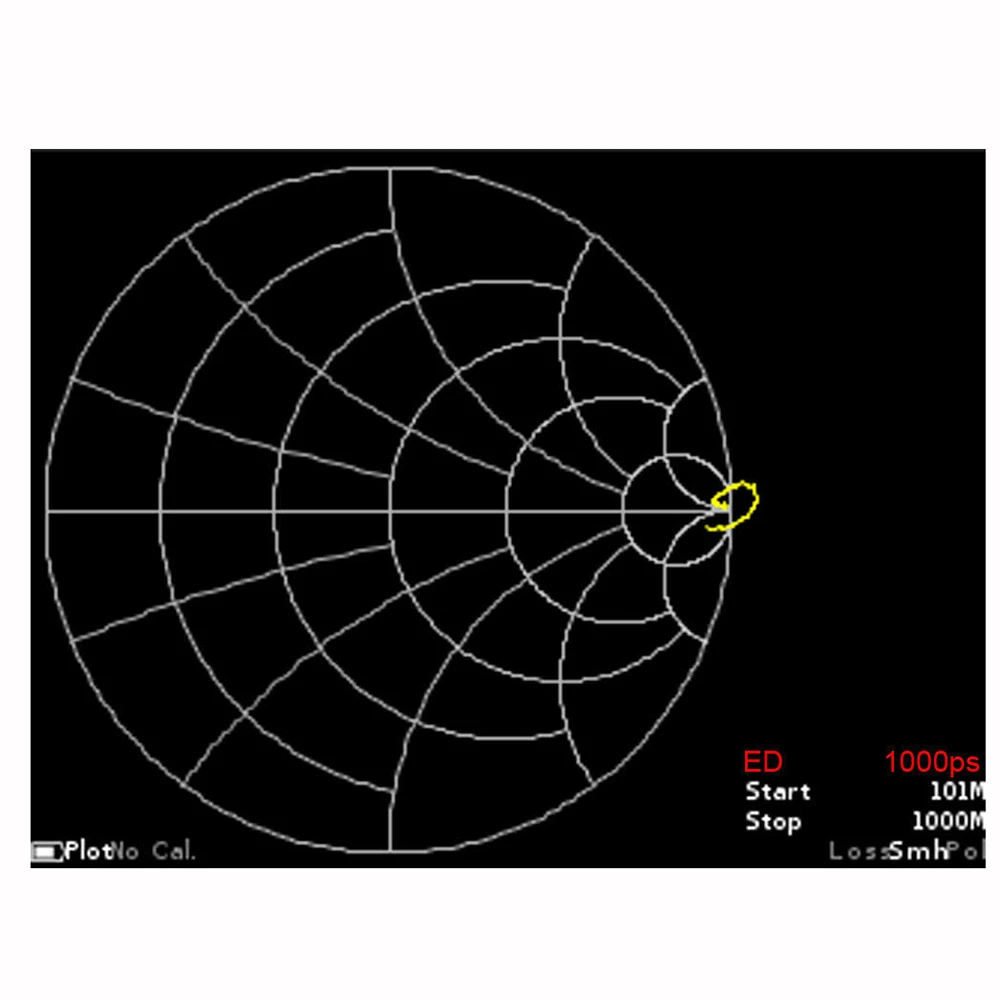

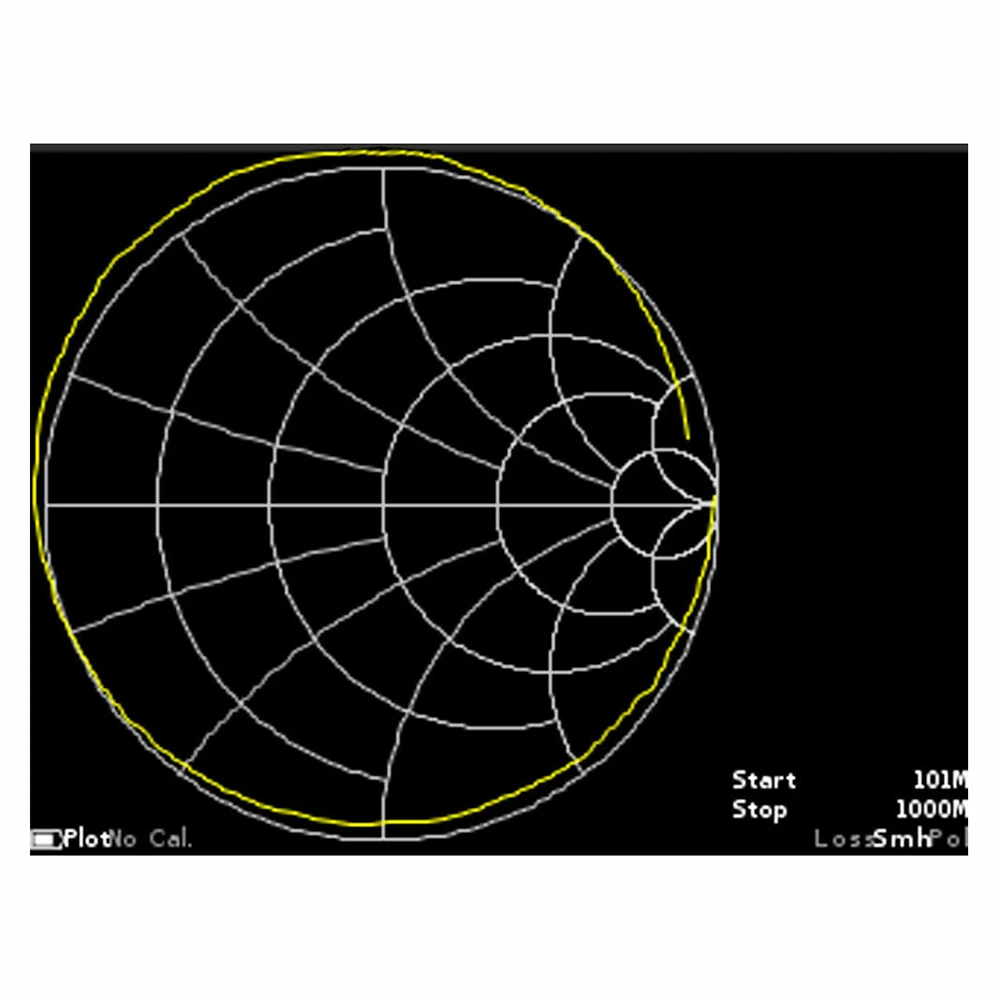

-Используйте таблицу Smith для соответствия сопротивления

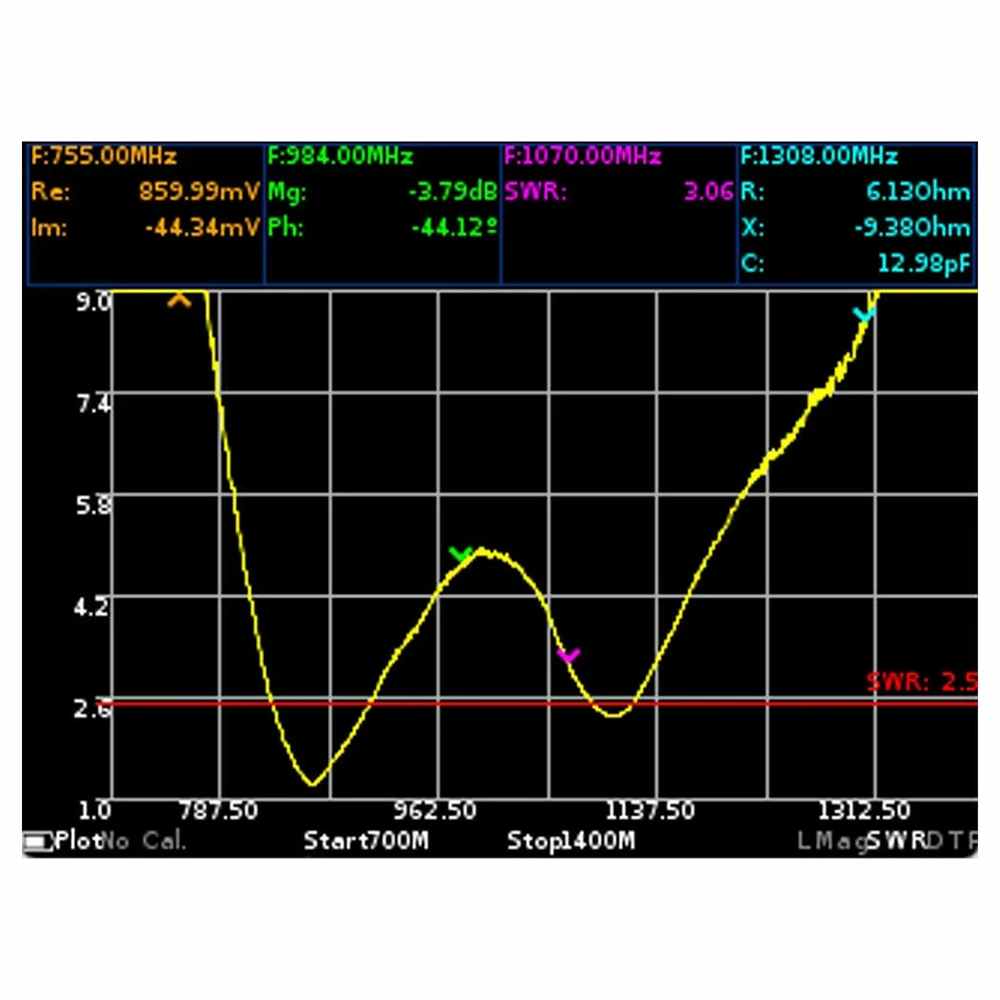

-Измерьте соотношение стоящей волны

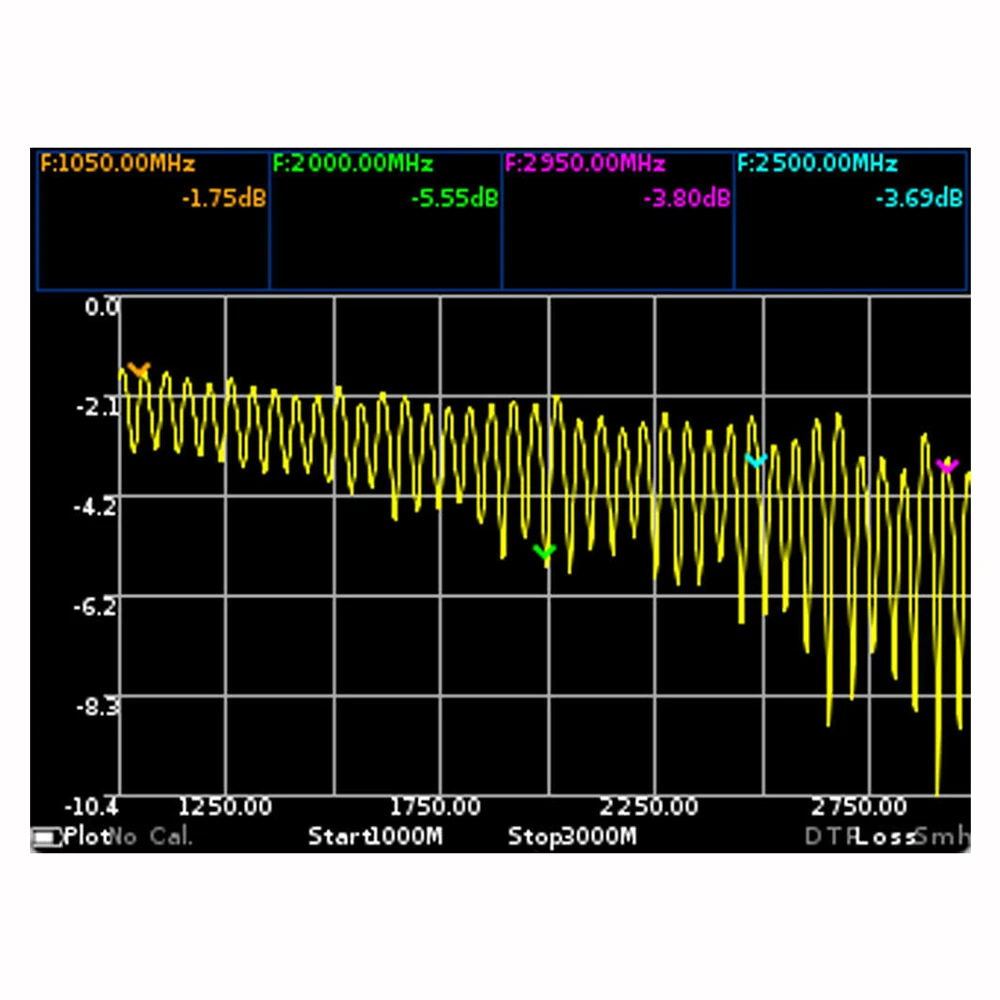

-Измерьте затухание в кабеле

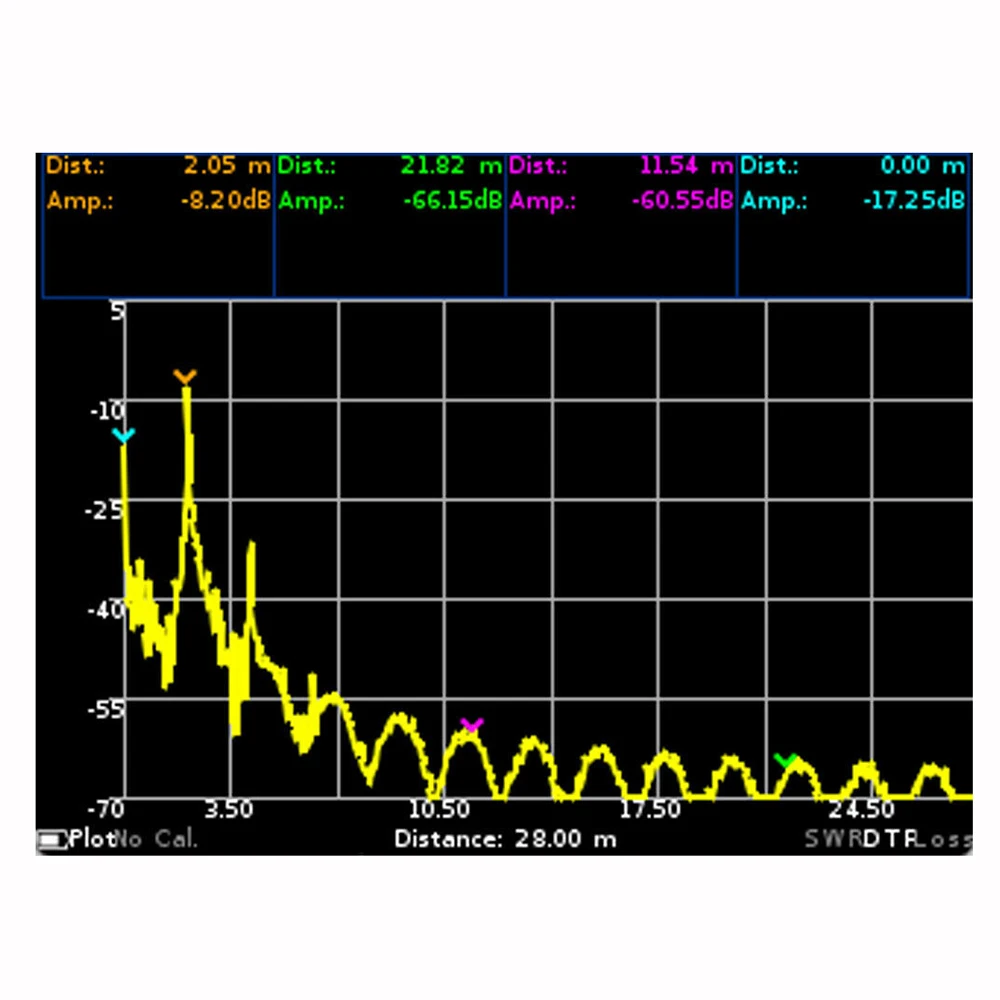

-Измерение неисправностей кабеля или неправильных расстояний
Преимущества:

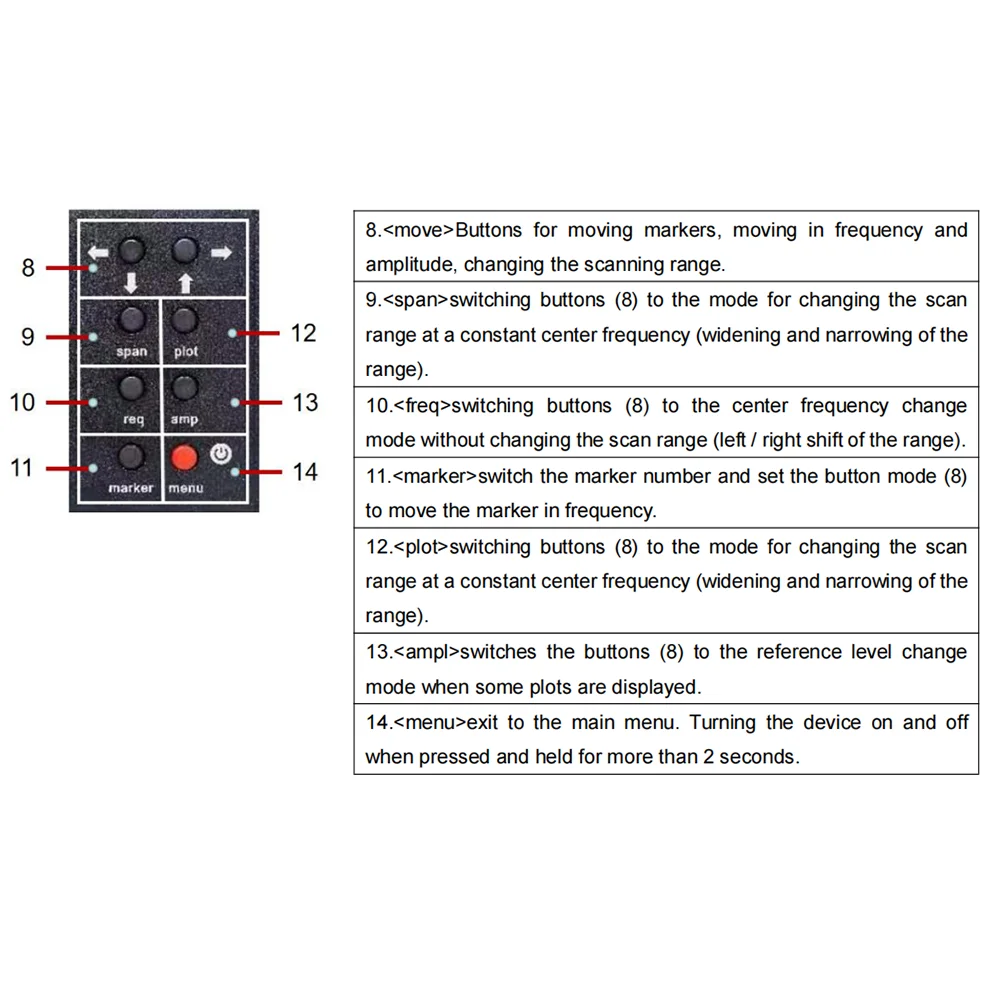

-3,2 "цветной сенсорный экран, можно быстро настроить сканирования параметры и показать результаты измерений
-Широкий диапазон рабочих частот: от 23 МГц до 6200 МГц
-Скорость сканирования до 1000 точек/сек
-Высокая точность измерения: 0,25 дБ и 1,5 ° во всем диапазоне частот
-Возможность отображения до четырех независимых маркеров на всех диаграммах, так что измеренные параметры могут быть точно оценены
-Отображение практически всех возможных описаний коэффициента отражения
-Измерьте неисправность кабеля и расстояние потери
-Поддержка хост-компьютера, может управляться через интерфейс ПК (свяжитесь с нами для программного обеспечения хост-компьютера)
-Светильник вес, маленький размер; Вес: 300 г, размер продукта: 145 × 72 × 24 мм
-Встроенный аккумулятор может обеспечить до 4 часов работы от батареи
-Питание устройства от планшета или смартфона через usb-кабель типа C. Батареи, которые не разряжаются во времени, не остановят рабочий процесс
