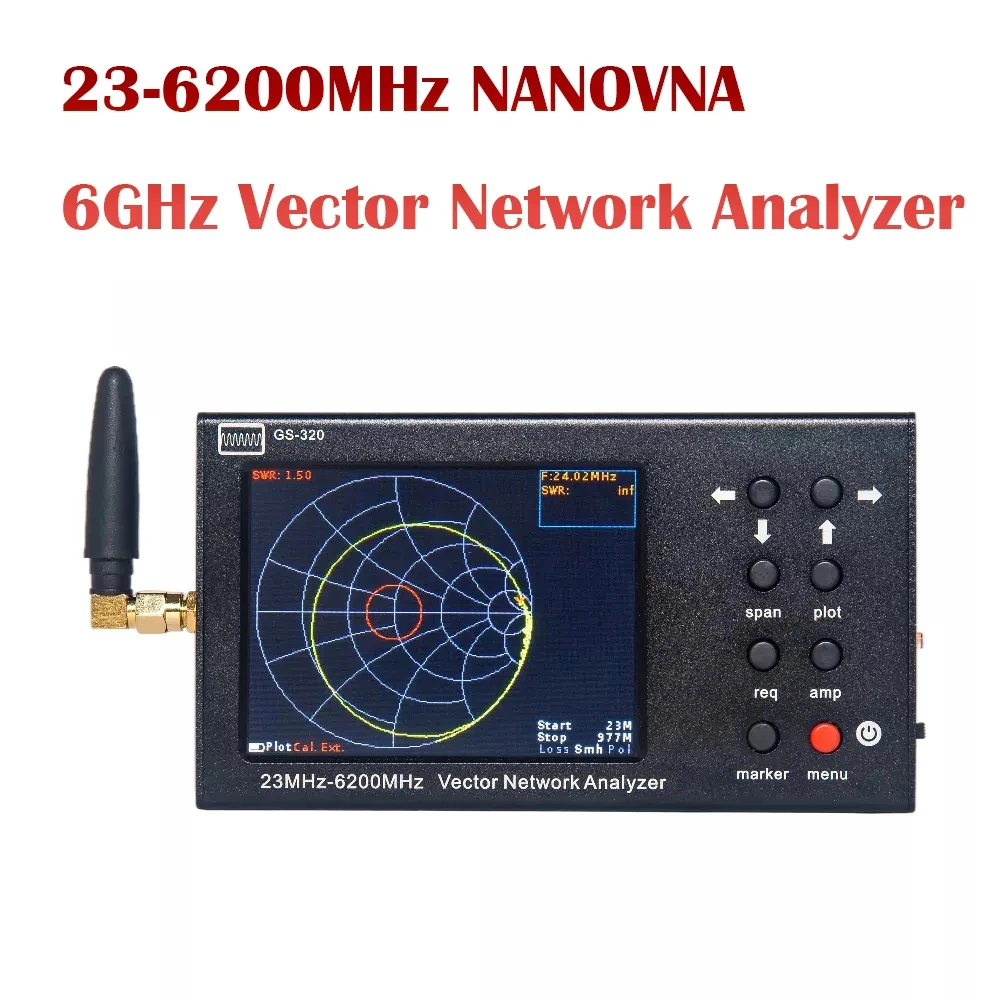

Портативный Векторный анализатор сети, vhf, SWR, 6G, рефлектометр, тип NanoVNA, 3,2 дюйма, сенсорный экран, фотоанализатор, Wi-Fi, 5,8G

Портативный VNA SWR 6G RF векторный сетевой анализатор рефлектометр NanoVNA Тип 3,2 "сенсорный экран GS-320 антенный анализатор WIFI 5,8G

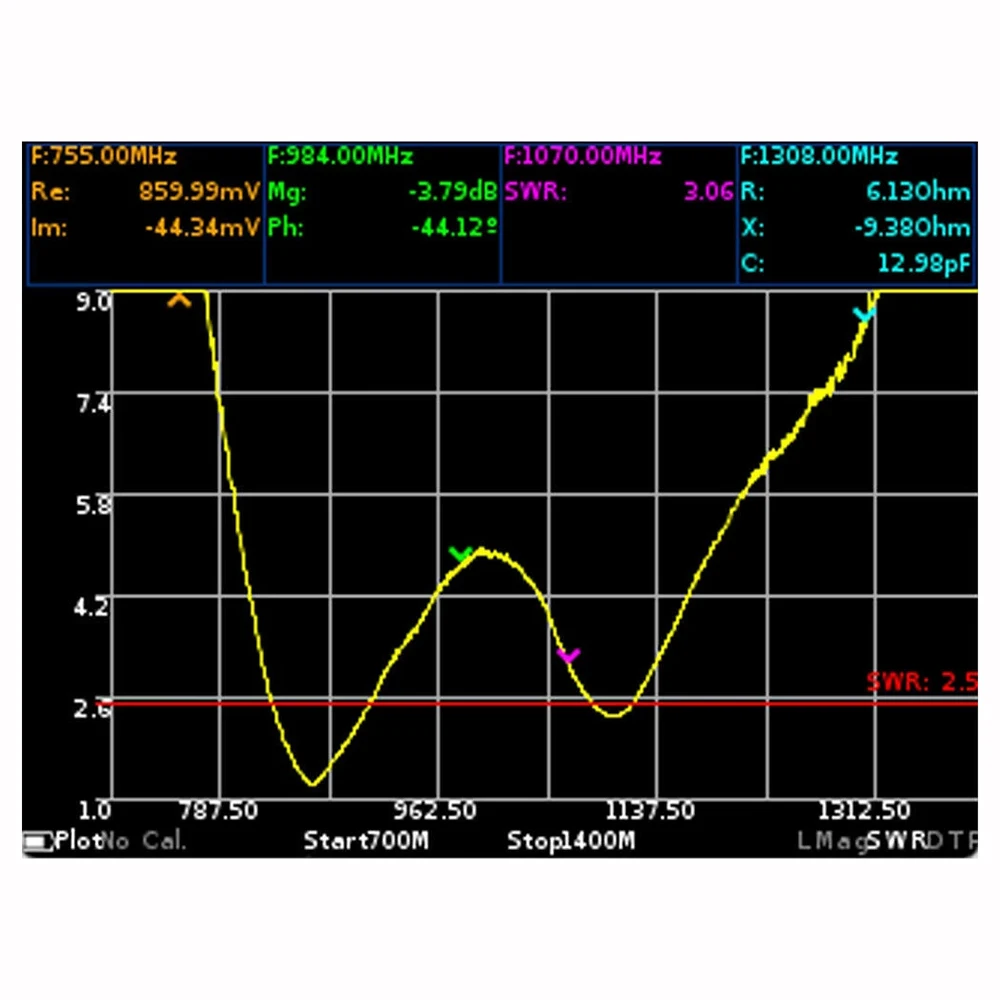

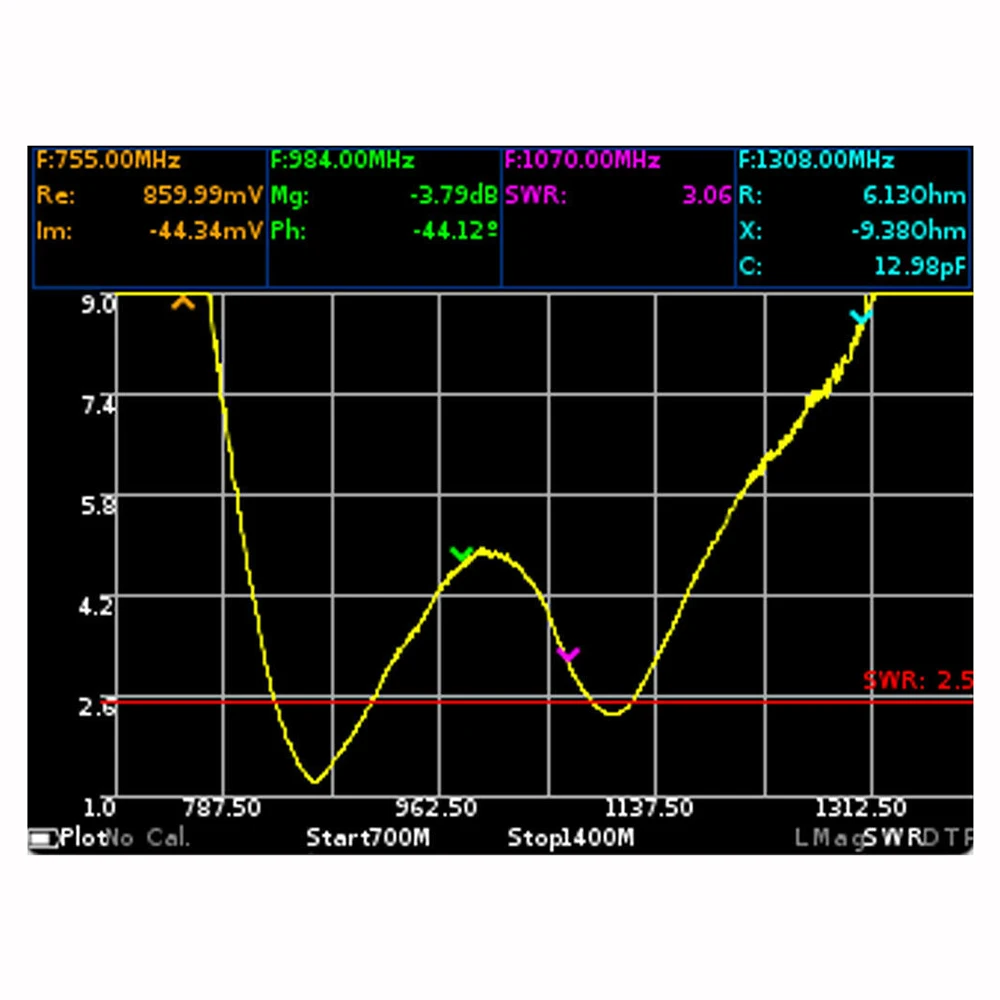

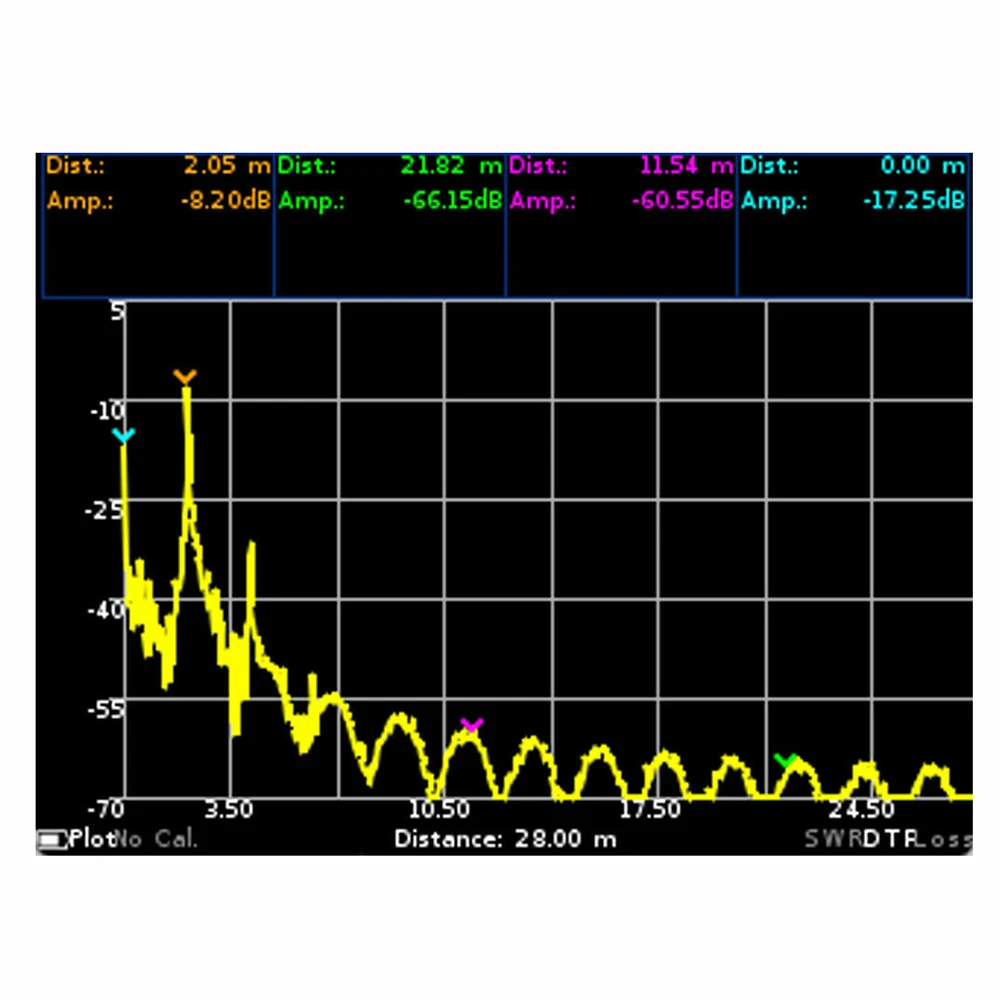

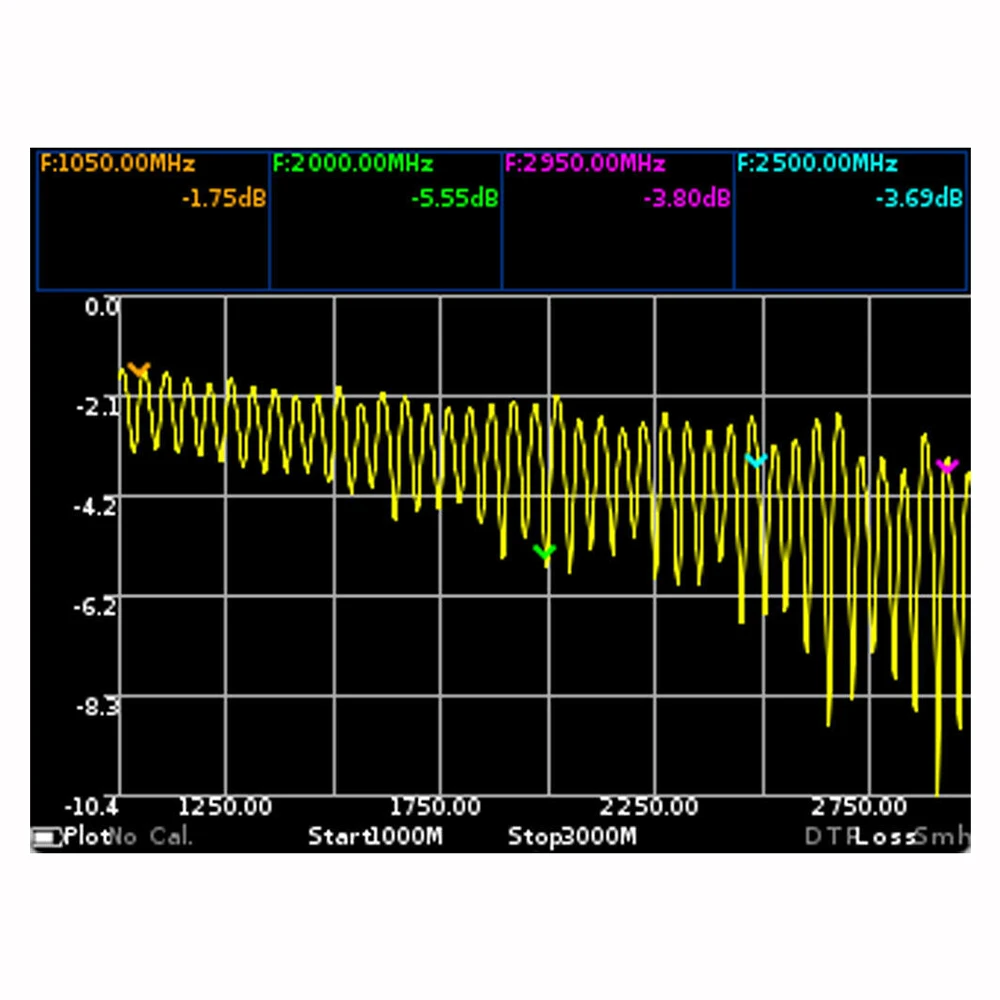

Характеристики:-Диапазон рабочих частот: 23-6200 МГц-Разрешение частоты: 10 кГц-Максимальное количество точек сканирования: 1000-Скорость сканирования: 1000 точек/сек-Направление моста, без корректировки во всем диапазоне: > 12 дБ-Эффективная направленность (после полной калибровки одного порта) (примечание 1): > 50 дБ-Отношение стоящей волны на входе: <2-Точность измерения фазы (примечание 1): > 1,50Амплитуда точность измерений (примечание 1): > 0,25 дБ-Определить разрешение расстояния до точки неисправности (примечание 2): (C x VF) / 2S m-Максимальная длина измерительного кабеля (примечание 3): 3000 м (VF = 1)-Максимальное входное напряжение постоянного тока: 25 в-Отображение диаграммы: диаграмма Смита; Полярная диаграмма; Фаза коэффициента отражения; Амплитуда; Логарифмическая амплитуда; VSWR, расстояние повреждения; Потеря кабеля-Диапазон рабочих температур: от 0 до + 40 ℃-Диагональ экрана: 3,2"-Тип экрана: резистивный-Разрешение экрана: 320х240-Емкость аккумулятора: 4000 мАч-Время работы от аккумулятора (примечание 4): ~ 4 часа-Время зарядки аккумулятора: ~ 6 часов-Габаритные Размеры (ДхШхВ): 145x72x24мм-Вес: 0,48 кгПримечание:1. Прогрейте устройство не менее пяти минут и выполните измерения после завершения (короткого замыкания, отключения, нагрузки) калибровки одного порта. Изменение температуры окружающей среды от калибровки до измерения не должно превышать ± 3 °C.2. Где скорость C-это светильник m / s; VF-это фактор скорости (отношение скорости распространения электромагнитных волн в кабеле к скорости распространения электромагнитных волн в вакууме), стоит 0,1 до 1 согласно кабель; S-это диапазон частот сканирования в задаче частоты (Гц).3. Это зависит от затухания кабеля, который является пределом, отображаемым.4. После полной зарядки добавьте 20 ± 5 °C к температуре окружающей среды. Устройство было откалибровано фабрикой, и разъем устройства используется в качестве справочной информации. Если вы планируете использовать кабельные сборки, адаптеры и т. Д. Для измерения, вам нужно повторно использовать. Для этого, пожалуйста, используйте Набор для калибровки 50 Ом SOL (S-короткое замыкание, o-открытая цепь, l-нагрузка). Калибровочные наборы SOL наиболее часто встречаются в N-type и SMA-type форм-факторах. Для справки о запланированной калибровке выберите размер контура, соответствующий типу соединителя.

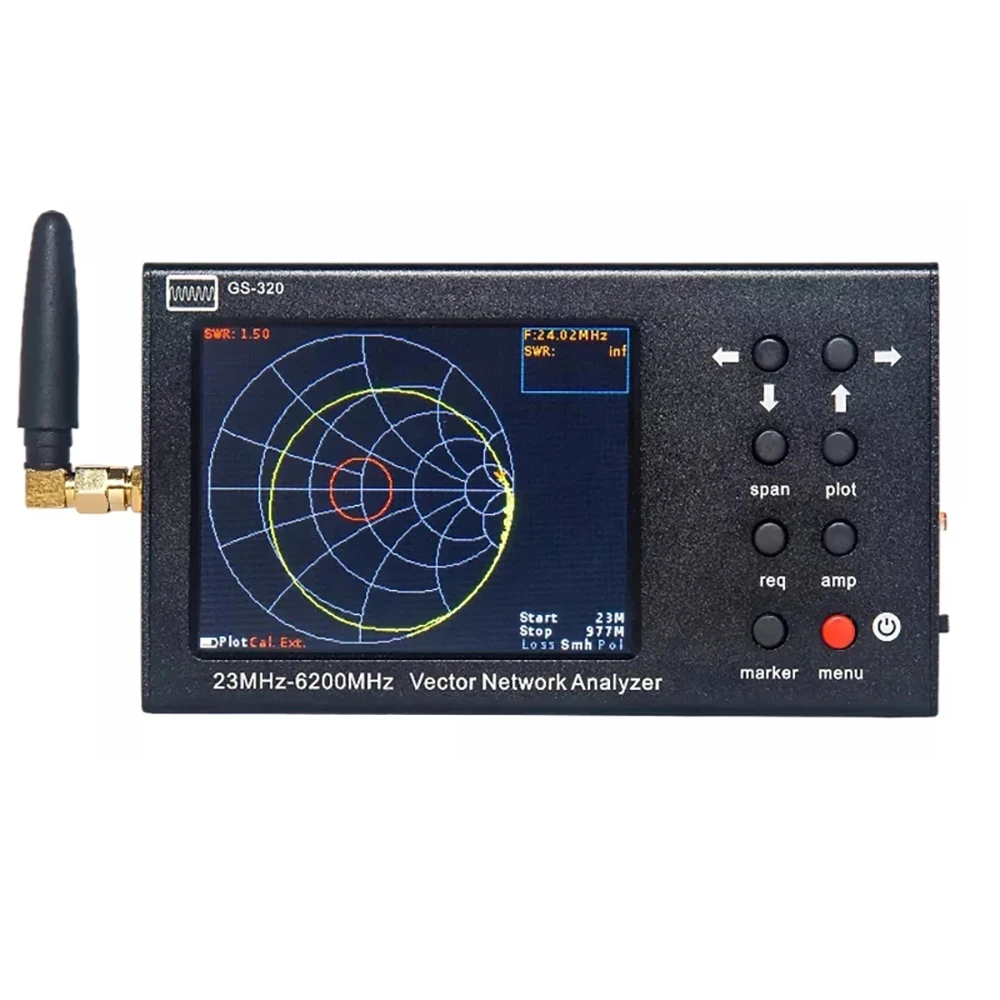

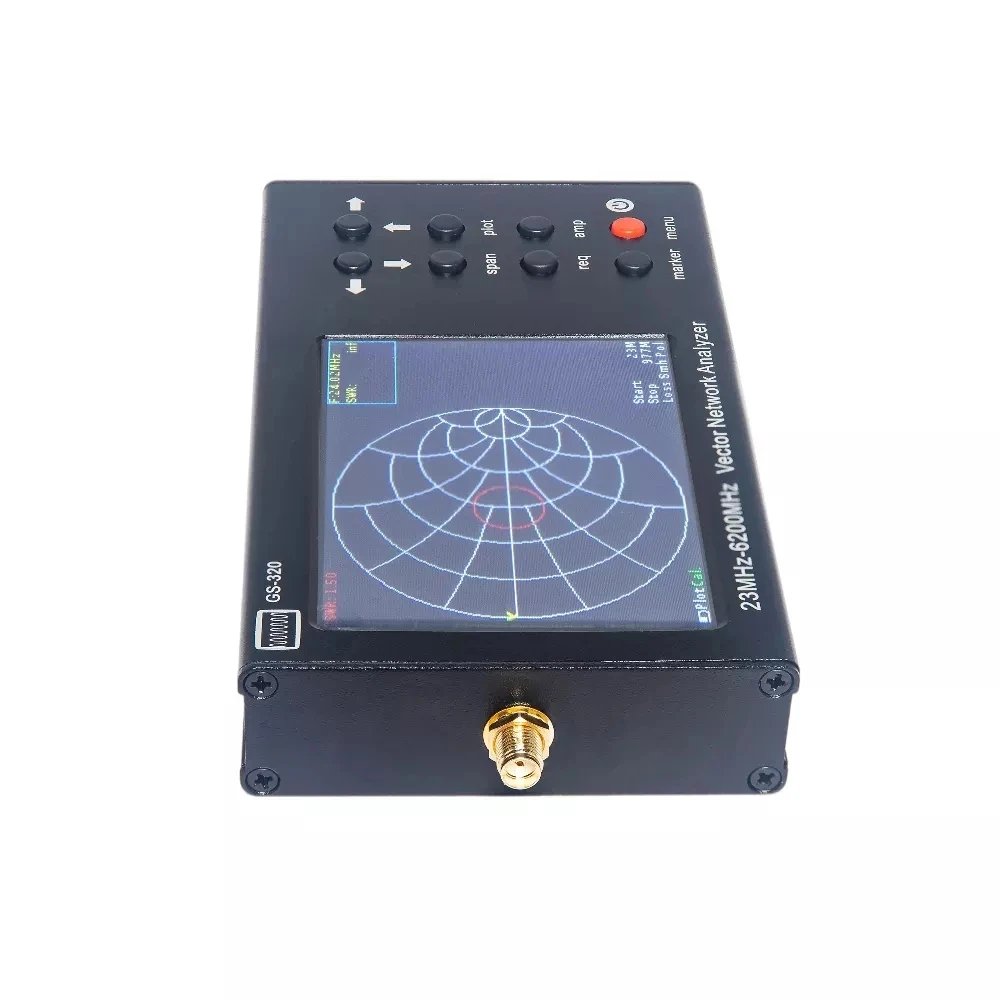

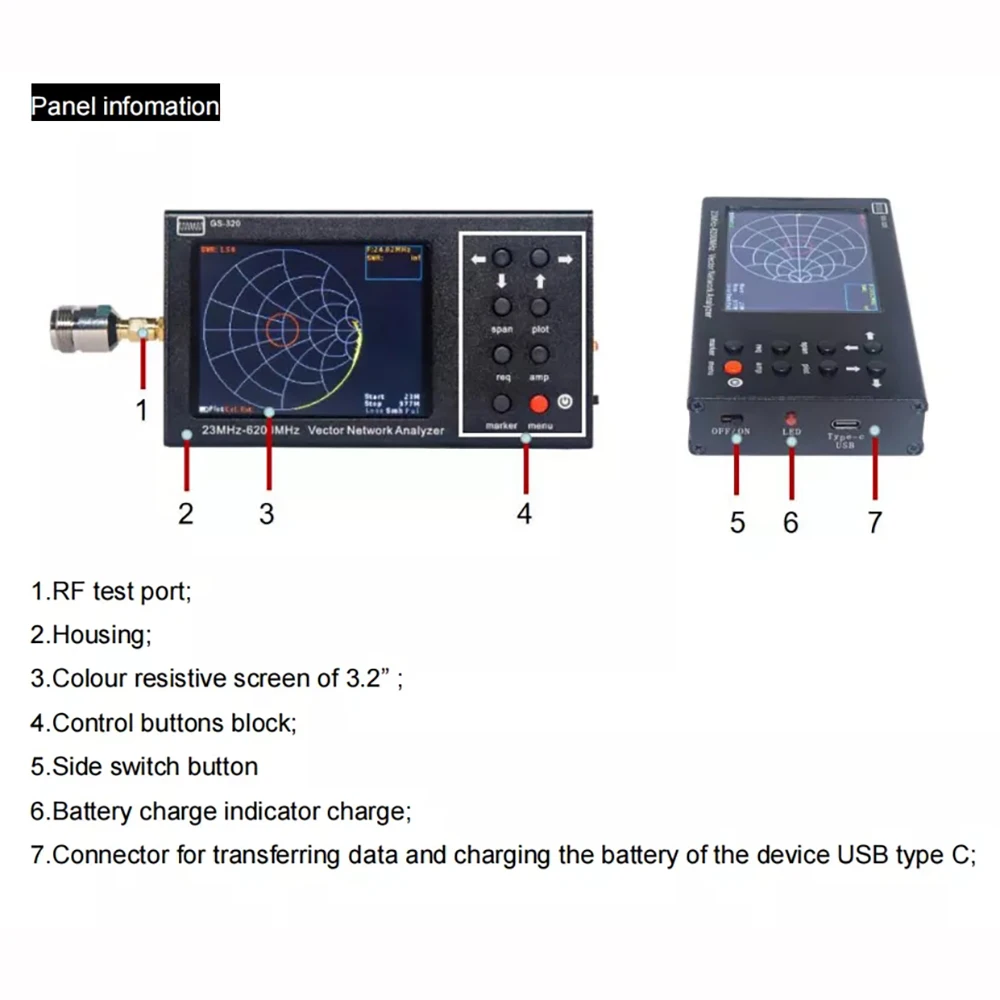

Описание:GS-320 портативный векторный сетевой анализатор VNA (рефлектометр) 23-6200 МГц предназначен для измерения соответствующих характеристик пассивного и активного радиооборудования (антенны, кабели, фильтры, аттенюаторы, усилители и т. д.).Это устройство позволяет измерять параметры сложного коэффициента отражения, коэффициента стоячей волны (VSWR), сопротивления, поглощения, амплитуды, фазы, потери и расстояния до точки повреждения кабеля.Представление о производительности:GS-320 изготовлен из прочного алюминиевого корпуса и принимает форму подвижного автоматического инструмента. Из-за легкого веса, компактной структуры и низкого энергопотребления, он может непосредственно измерять объект, который нужно измерить. Этот анализатор особенно подходит для компаний, занимающихся телекоммуникацией, установкой и обслуживанием антенн и усилением сотовой связи. С ним сервисные центры и обслуживающий персонал могут выполнять RF анализ кабелей и антенн во время ввода в эксплуатацию или технического обслуживания. Кроме того, это оборудование идеально подходит для мастерских, радио-энтузиастов, образовательных учреждений и лабораторий.Устройство имеет 3,2-дюймовый цветной резистивный сенсорный экран, который может отображать результаты измерений и управлять устройством. Например, вы можете использовать инструмент для выполнения следующих операций:-Используйте таблицу Smith для соответствия сопротивления-Измерьте соотношение стоящей волны-Измерьте затухание в кабеле-Измерение неисправностей кабеля или неправильных расстоянийПреимущества:-3,2 "цветной сенсорный экран, можно быстро настроить сканирования параметры и показать результаты измерений-Широкий диапазон рабочих частот: от 23 МГц до 6200 МГц-Скорость сканирования до 1000 точек/сек-Высокая точность измерения: 0,25 дБ и 1,5 ° во всем диапазоне частот-Возможность отображения до четырех независимых маркеров на всех диаграммах, так что измеренные параметры могут быть точно оценены-Отображение практически всех возможных описаний коэффициента отражения-Измерьте неисправность кабеля и расстояние потери-Поддержка хост-компьютера, может управляться через интерфейс ПК (свяжитесь с нами для программного обеспечения хост-компьютера)-Светильник вес, маленький размер; Вес: 300 г, размер продукта: 145 × 72 × 24 мм-Встроенный аккумулятор может обеспечить до 4 часов работы от батареи-Питание устройства от планшета или смартфона через usb-кабель типа C. Батареи, которые не разряжаются во времени, не остановят рабочий процесс

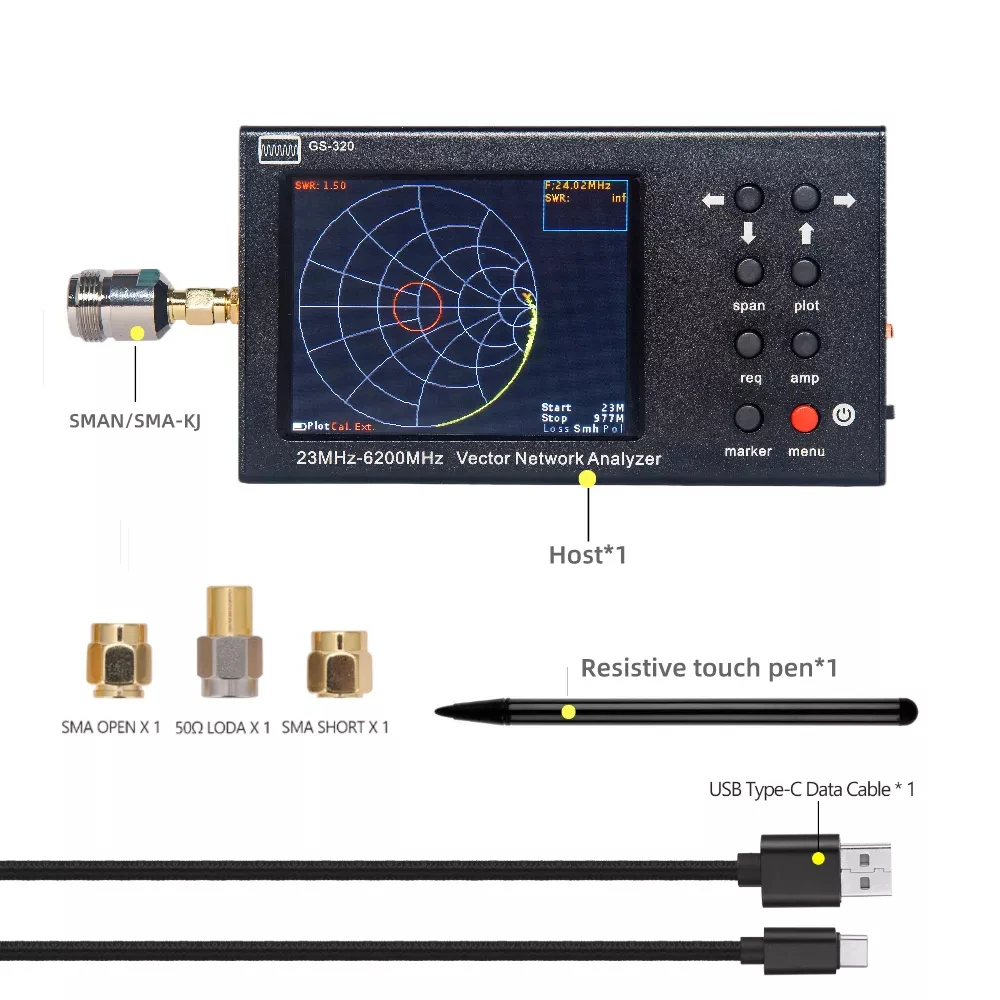

Посылка включает в себя:-1 хост векторного сетевого анализатора-1 x переходник разъема N Female To SMA Male-1 резистивная сенсорная ручка-1 x SMA OPEN-Нагрузка 50 Ом-1 шт.-1 SMA короткий

-1 usb-кабель Type-C
