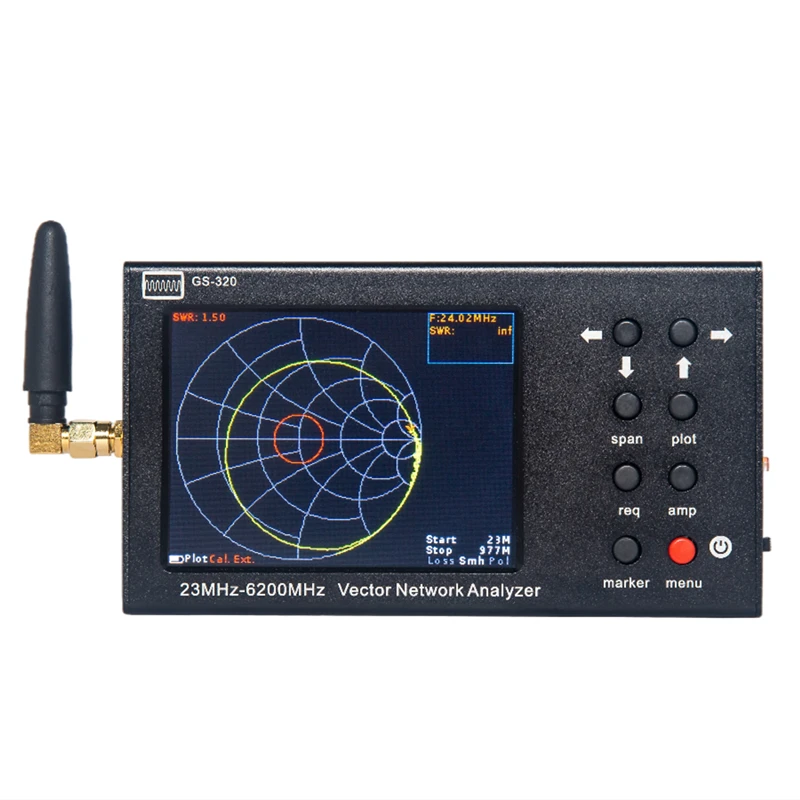

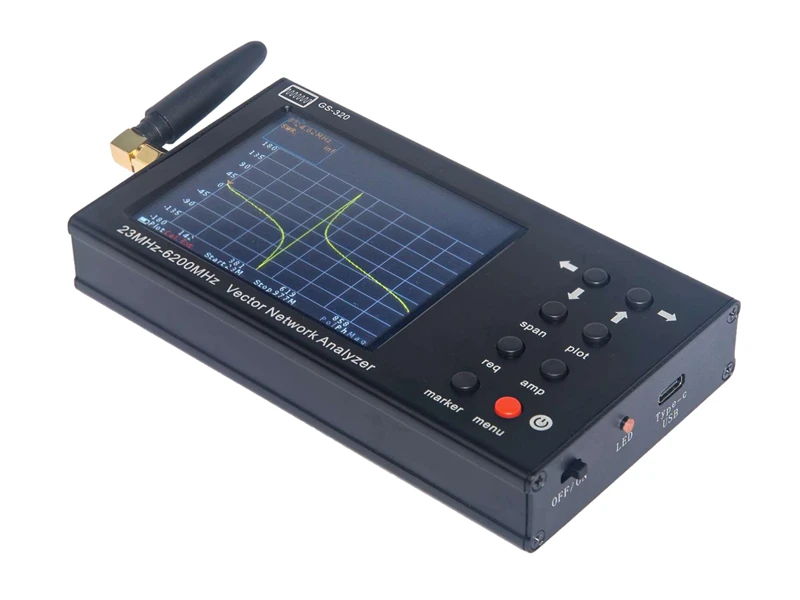

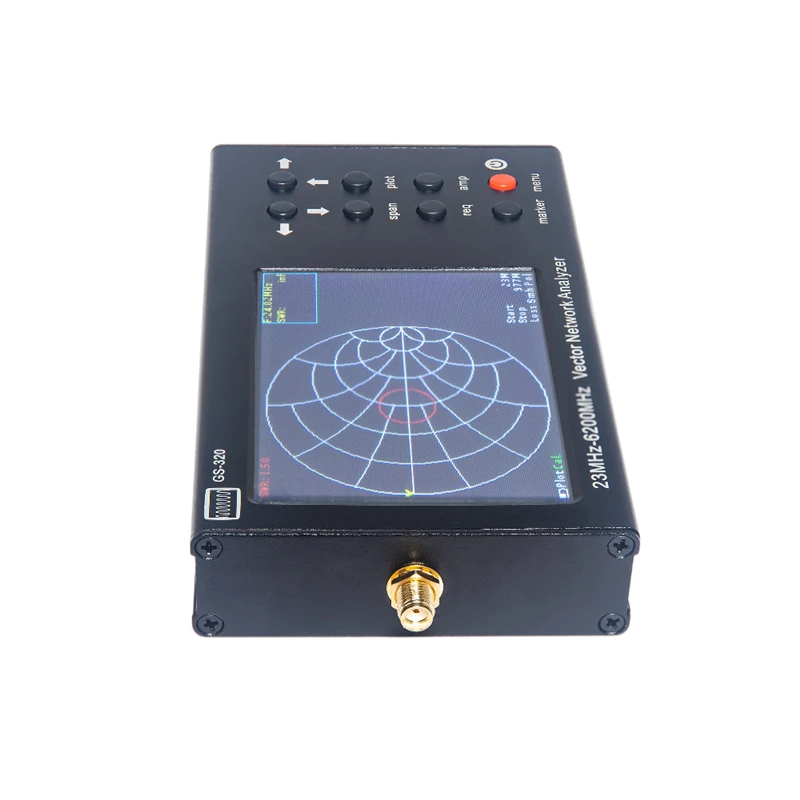

Векторный анализатор сети NanoVNA, 6 ГГц, анализатор антенны, 23 МГц-6200 МГц + ЖК-дисплей 3,2 дюйма + аккумулятор 4000 мАч + Алюминиевый Чехол

Введение

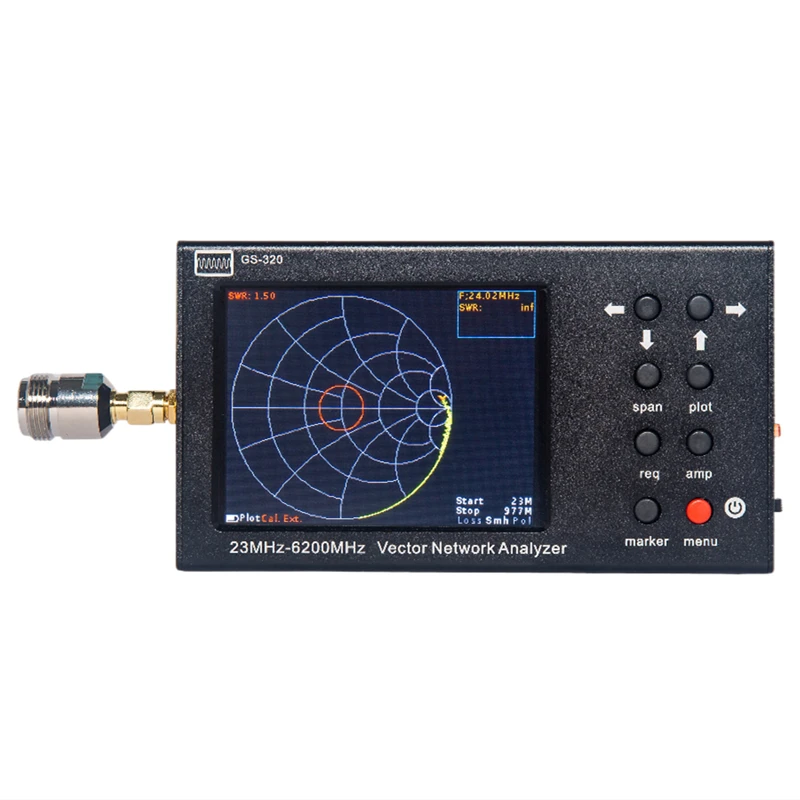

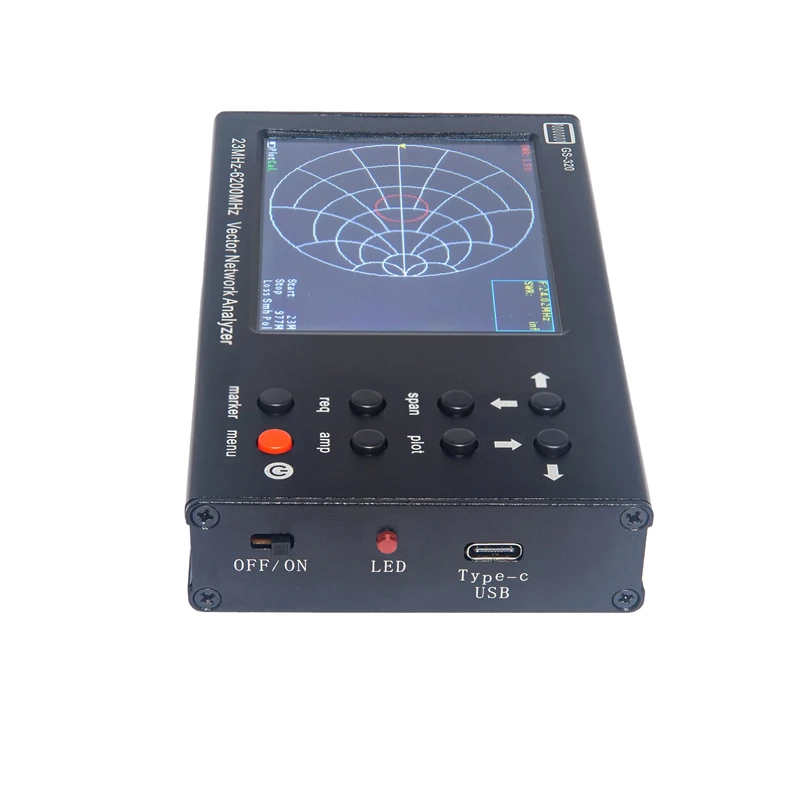

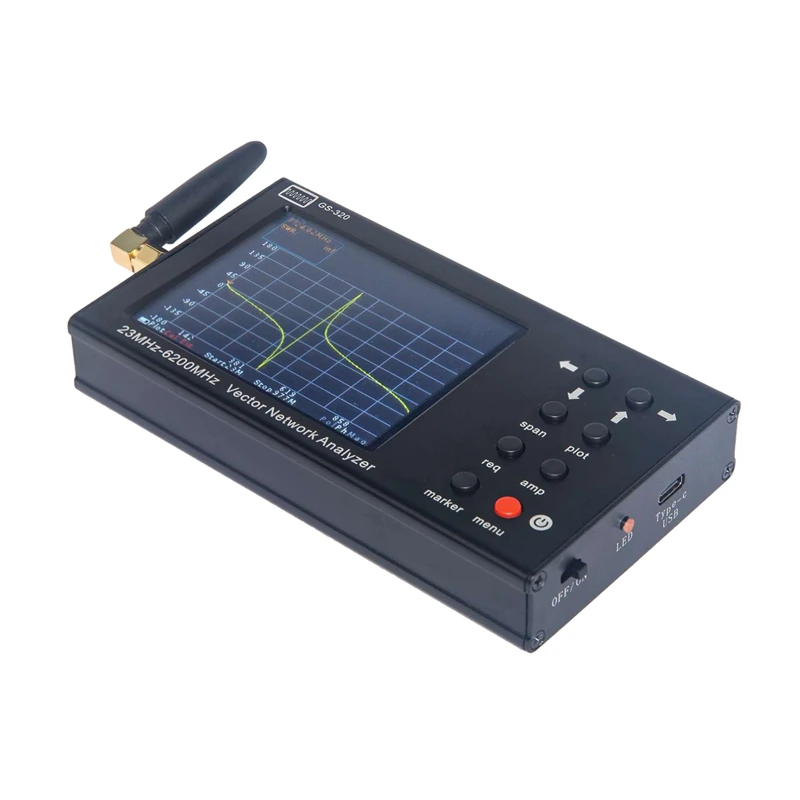

GS-320 ручной Векторный анализатор сети VNA (рефлектометр) 23-6200 МГц предназначен для измерения соответствия характеристик пассивных и активных радиоустройств (антенны, кабели, фильтры, аттенюаторы, усилители, И т. д.).GS-320 будет особенно полезна для компаний, работающих в сфере телекоммуникации, занимающихся установкой и обслуживанием антенн, усилением сотовой связи и т. д. С ним сервисные центры и ремонтные команды могут выполнять RF анализ кабеля и антенны при выполнении ввода в эксплуатацию или ремонтных работ. Кроме того, устройство идеально подходит для мастерских, радиолюбителей, образовательных учреждений и лабораторий.3,2 "резистивный экран сенсорный экран, чтобы показать результаты измерений и управлять устройством.Например, вы можете использовать инструмент, чтобы сделать следующее:-Чтобы выполнить соответствие сопротивления с помощью таблицы Smith-Измерить соотношение стоящей волны-Для измерения затухания в кабеле-Для измерения расстояния до повреждения или неравномерности кабеля

Технические характеристики

-Диапазон рабочих частот: 23-6200 МГц-Разрешение частоты: 10 кГц-Максимальное количество точек сканирования: 1000-Скорость сканирования: 1000 точек/с-Направление моста, без корректировкиПо всему диапазону:>12 дБ-Направленность эффективная (после полного однопортовогоКалибровка) 1:>50 дБ-Отношение стоящей волны на входе:<2-Измерение Фазы 1:> 1,50Величины измерения precision1:> 0,25 дБ-Разрешение, определяющее расстояние до fault2:(C x VF)/2S m-Максимальная длина измеренного кабеля E3,С VF = 1:3000 м-Максимальное входное напряжение постоянного тока: 25 в-Отображение графиков: диаграмма Smith; Полярная диаграмма;Фаза коэффициента отражения;Величина; Логарифмическая величина; VSWR,Расстояние до отказа; Потеря кабеля-Диапазон рабочих температур: 0...+ 400С-Диагональ экрана: 3,2 дюйма-Тип экрана: сенсорный резистивный-Разрешение экрана: 320х240-Емкость аккумулятора: 4000 мАч-Непрерывный срок службы батареи 6: ~ 4 h-Время зарядки аккумулятора: ~ 6 ч-Габаритные размеры (L×W×h):155 × 81 × 27-Размеры посылка (L×W×h):240 × 130 × 35-Масса: 0,48 кг

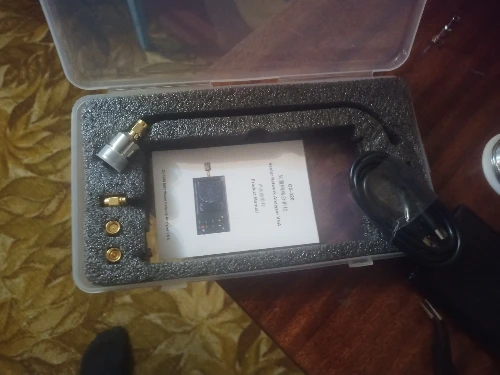

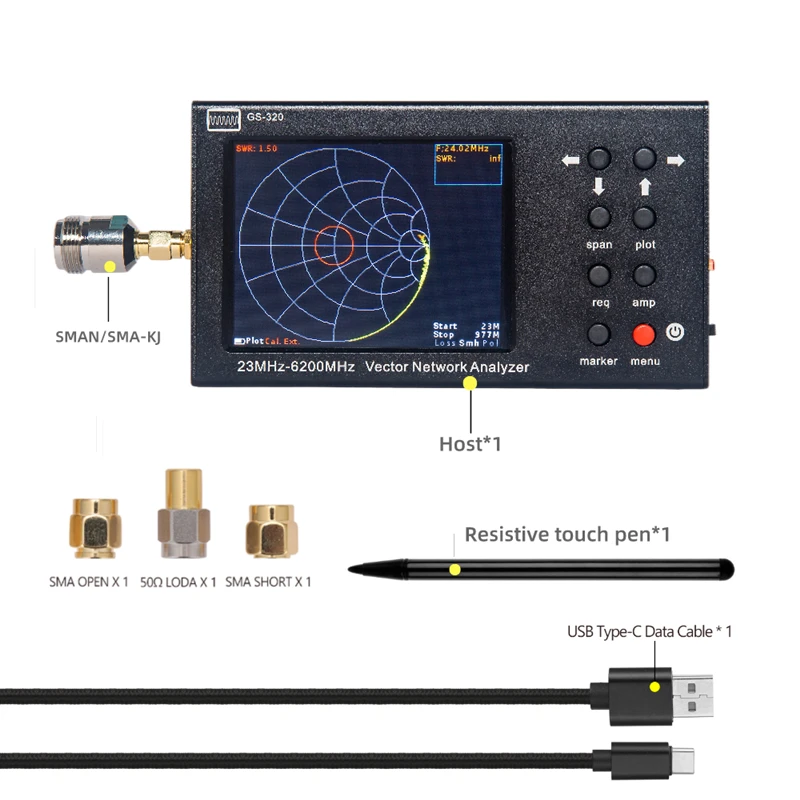

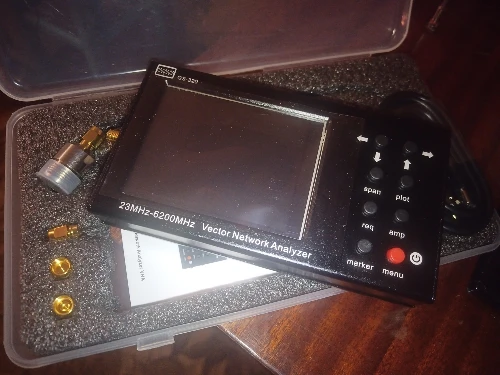

Что в посылка

6G векторный сетевой анализатор x1Кабель для передачи данных USB Type-C x1Калибровочный элемент SOL x1Ручка для сенсорного экрана x1
