Векторный анализатор сети 23-6200 МГц 6 г, рефлектометр цвн, 3,2 дюйма, сенсорный экран, Bluetooth 5,8G, GPS, Wi-Fi, анализатор антенны 2,4G

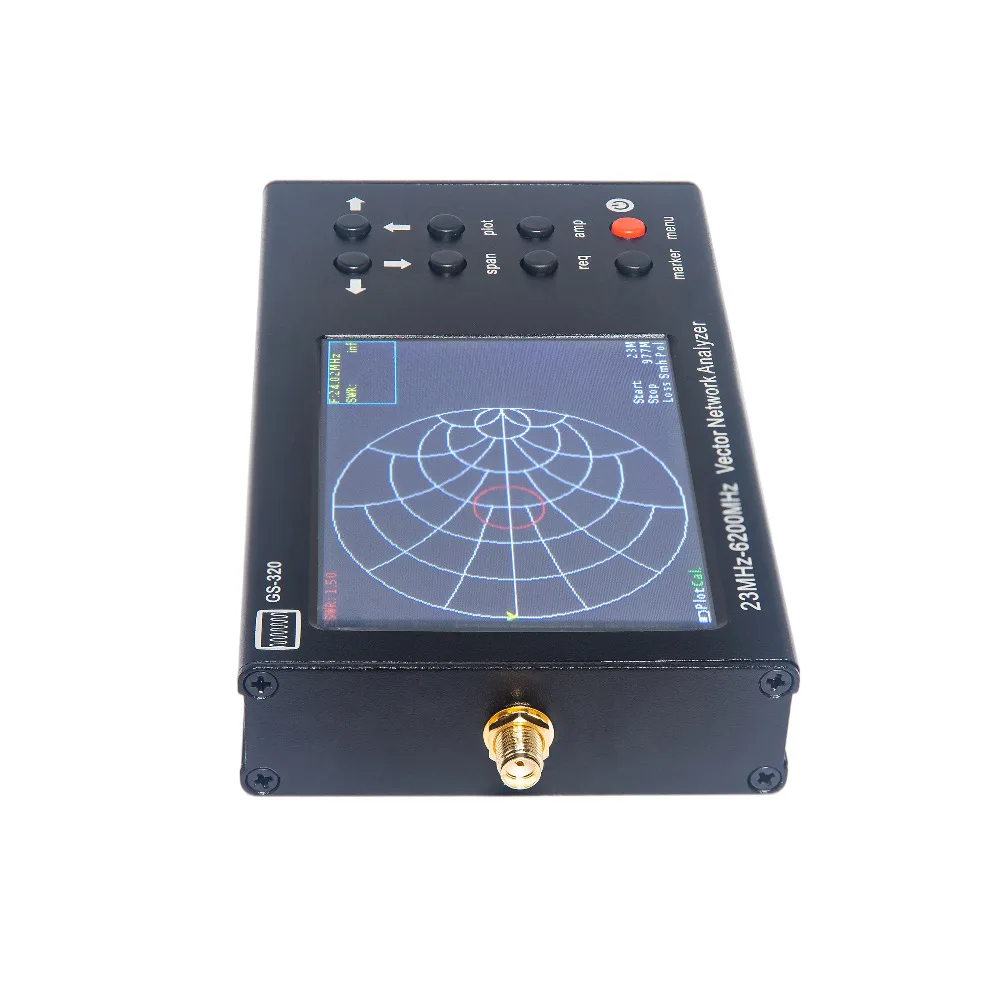

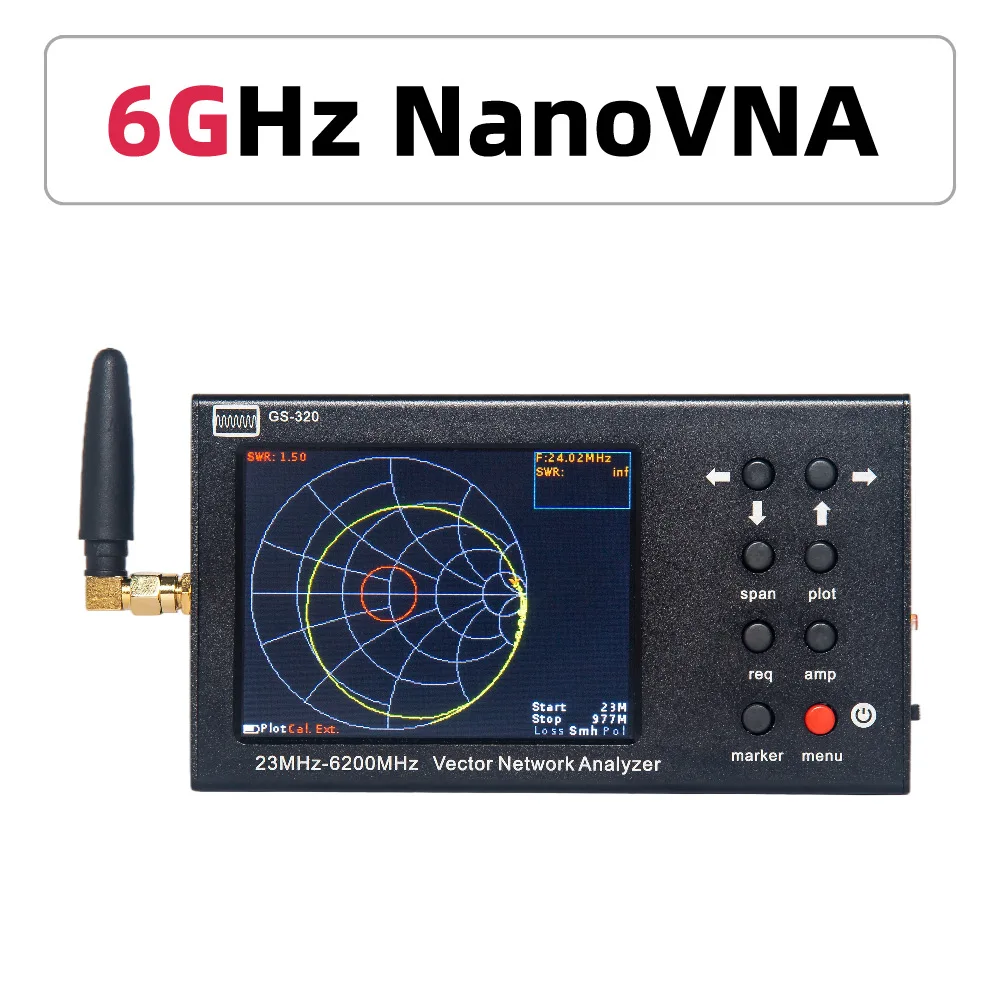

GS-320 портативный векторный сетевой анализатор VNA (рефлектометр) 23-6200 МГц предназначен для измерения соответствующих характеристик пассивного и активного радиооборудования (антенны, кабели, фильтры, аттенюаторы, усилители и т. д.).

Это устройство позволяет измерять параметры сложного коэффициента отражения, коэффициента стоячей волны (VSWR), сопротивления, поглощения, амплитуды, фазы, потери и расстояния до точки повреждения кабеля.

Представление о производительности:

GS-320 изготовлен из Прочный алюминиевый корпус и принимает форму портативного автоматического инструмента. Из-за легкого веса, компактной структуры и низкого энергопотребления, он может непосредственно измерять объект, который нужно измерить. Этот анализатор особенно подходит для компаний, занимающихся телекоммуникацией, установкой и обслуживанием антенн и усилением сотовой связи. С ним сервисные центры и обслуживающий персонал могут выполнять RF анализ кабелей и антенн во время ввода в эксплуатацию или технического обслуживания. Кроме того, это оборудование идеально подходит для мастерских, радио-энтузиастов, образовательных учреждений и лабораторий.

Устройство имеет 3,2-дюймовый цветной резистивный сенсорный экран, на котором может отображаться по результатам измерения и управлять устройством.

-Широкий диапазон рабочих частот: от 23 МГц до 6200 МГц

-Скорость сканирования до 1000 точек/сек

-Высокая точность измерения: 0,25 дБ и 1,5 ° во всем диапазоне частот

-Возможность отображения до четырех независимых маркеров на всех диаграммах, так что измеренные параметры могут быть точно оценены

-Отображение практически всех возможных описаний коэффициента отражения

-Возможность измерения неисправности кабеля и расстояния потери

-Поддержка хост-компьютера, который может управляться через интерфейс ПК (программное обеспечение хост-компьютера можно получить через дилера)

-Светильник вес, маленький размер; Вес: 300 г, размер продукта: 145 × 72 × 24 мм

-Встроенный аккумулятор может обеспечить до 4 часов работы от батареи

-Возможность питания устройства с планшета или смартфона через Typc-USB кабель: батарея, которая не разряжается во времени, не остановит рабочий процесс

GS-320 характеристики:

-Диапазон рабочих частот: 23-6200 МГц

-Разрешение частоты: 10 кГц

-Максимальное количество точек сканирования: 1000

-Скорость сканирования: 1000 точек/сек

-Направление моста, без корректировки во всем диапазоне:> 12 дБ

-Эффективная направленность (после полной калибровки одного порта) Примечание 1:> 50 дБ

-Отношение стоящей волны на входе: <2

-Точность измерения фазы Примечание 1:> 1,50

Амплитуда точность измерения, примите во внимание, что 1:> 0,25 дБ

-Определить разрешение расстояния до точки неисправности Примечание 2: (C x VF) / 2S m

-Максимальная длина измерительного кабеля Примечание 3: 3000 м (VF = 1)

-Максимальное входное напряжение постоянного тока: 25 в

-Отображение диаграммы: диаграмма Смита; Полярная диаграмма; Фаза коэффициента отражения; Амплитуда; Логарифмическая амплитуда; VSWR, расстояние повреждения; Потеря кабеля

-Диапазон рабочих температур: 0-40 ℃

-Диагональ экрана: 3,2 дюйма

-Тип экрана: резистивный

-Разрешение экрана: 320х240

-Емкость аккумулятора: 4000 мАч

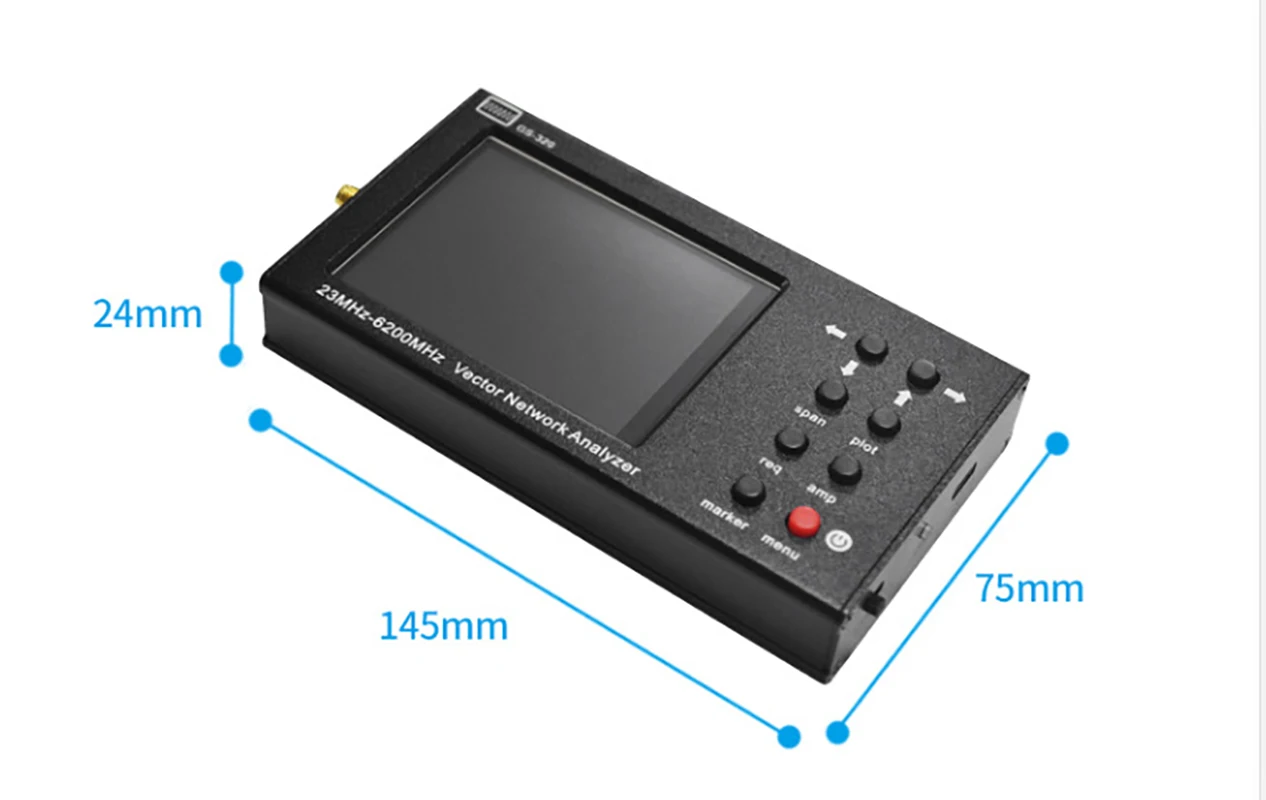

-Размеры: 145 × 72 × 24 мм

-Размер упаковки: 240 × 130 × 35 мм

3G 53K-3G HZ

Особенности:

1. Используйте 0.5ppm TCXO: для обеспечения точности частоты высокочастотных измерений с помощью сетевого анализатора 0.5ppm TCXO.

2. Он использует Изысканный Защитный корпус из алюминиевого сплава, с разумной структурой и удобной работой, которая может полностью защитить внутреннюю прецизионную цепь и имеет более разумное определение внешнего интерфейса.

3. Высокопроизводительный калибровочный набор: сетевой анализатор оснащен высокопроизводительным калибровочным комплектом для обеспечения того, чтобы калибровочный SWR был менее 1,03, когда он достигает 3 ГГц.

4. Хорошая амплитуда и стабильность фазы: 2 настраиваемых высокопроизводительных SS405 SMA RF кабелей могут обеспечить хорошую амплитуду и стабильность фазы.

5. Обновленный светодиодный двухцветный Кристальный индикатор

6. Он принимает последний кабель для передачи данных типа c, который может подключаться к компьютеру с лучшей производительностью.

7. Легко носить с собой: оснащен передовой пластиковой наружной упаковкой, сетевой анализатор легче переносить и хранить.

Описание товара:

Для * GS-400 V2 Pro 4 дюйма вектор сетевой анализатор

На основании лицензионного соглашения LGPL NanoVNA V2 3GHz разработала и произвела векторный сетевой анализатор, который легче переносить и использовать на основе дизайна OwOComm. Анализатор векторной сети, используемый для * SAA-2 / NanoVNA, использует пользовательский интерфейс, аналогичный тому, который используется для NanoVNA, но использует другую техническую архитектуру. Сетевой анализатор для SAA-2 / NanoVNA V2 не будет загружать данные начальной калибровки при запуске и не будет автоматически вставлять данные калибровки после того, как пользователь изменит частоту. После каждого запуска и изменения частоты необходимо повторно отозвать данные калибровки. Пожалуйста, внимательно прочитайте инструкции перед использованием, чтобы избежать повреждения оборудования.

Характеристики:

Модель: GS-400 V2 Pro

Частотный диапазон: 50 кГц-3 ГГц

Частотный Допуск: менее 2ppm

Стабильность частоты: менее 0,5 ppm

Системы с расширенным динамическим диапазоном (калибровка): 70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)

S11 минимального уровня шума (калибровка): -50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)

Скорость сканирования: 100 точек/сек

Дисплей: около 4,0 дюйма ЖК-дисплей на тонкопленочных транзисторах на тонкоплёночных транзисторах (320RGBx480 разрешение и 65Kcolor)

USB интерфейс: USB Type-C Режим связи: CDC (серийный)

Источник питания: USB, максимальный зарядный ток 1A

Аккумулятор: литий-ионный аккумулятор 2000 мАч (сертифицирован по морю и воздуху)

Батарея Разъем: JST-XH 2,0mm Максимальный сканирование точки (на устройстве): 201

Максимальная точка сканирования (USB): 1024

Порты и разъёмы 2 обратные потери (1,5 ГГц): 20dBtyp

Порт 2 обратная потеря (3 ГГц): минимум 13 дБ Размер проекта: 142x75x23 мм/(5,1 x2.9x0.9in)

Вес продукта: 208 г/(7,4 унций. av)

Размер упаковки: 250 × 142 × 40 мм/(9,7*5,6 * 2in)

Вес посылка: 470 грамм (17 унций в среднем)

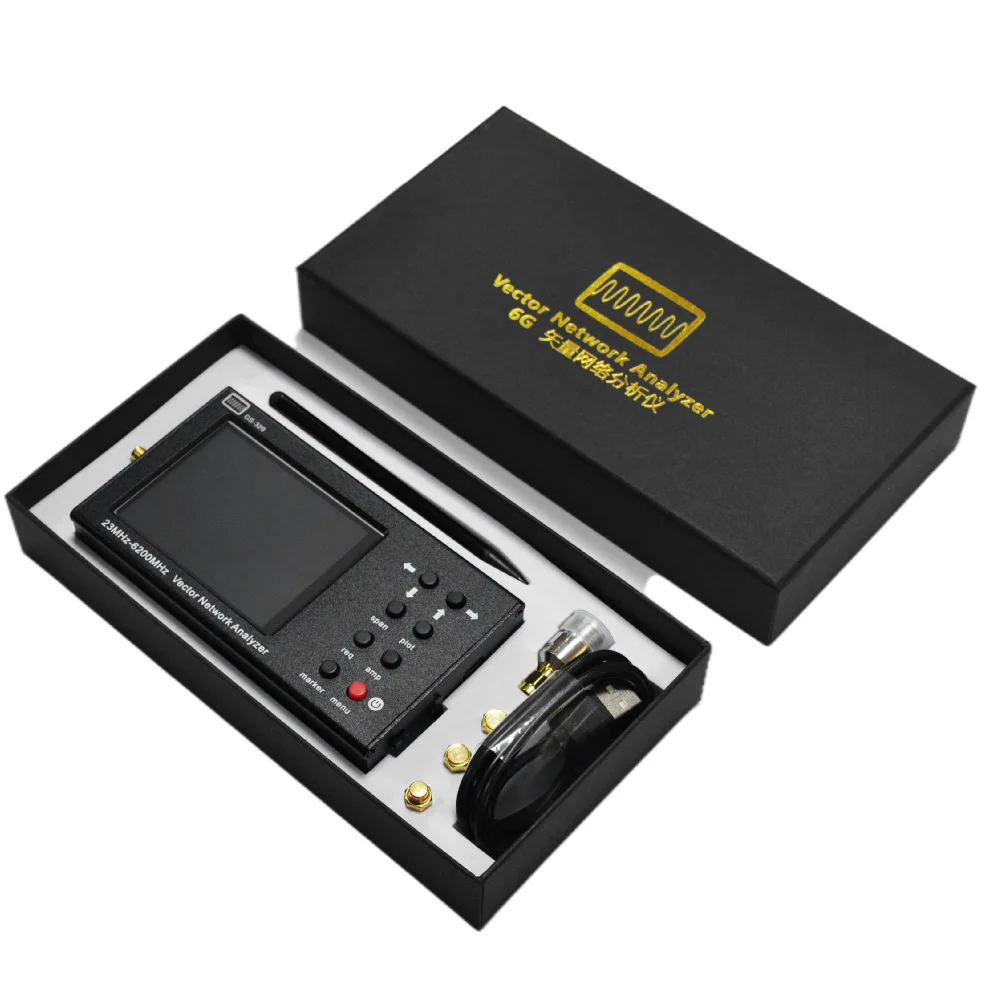

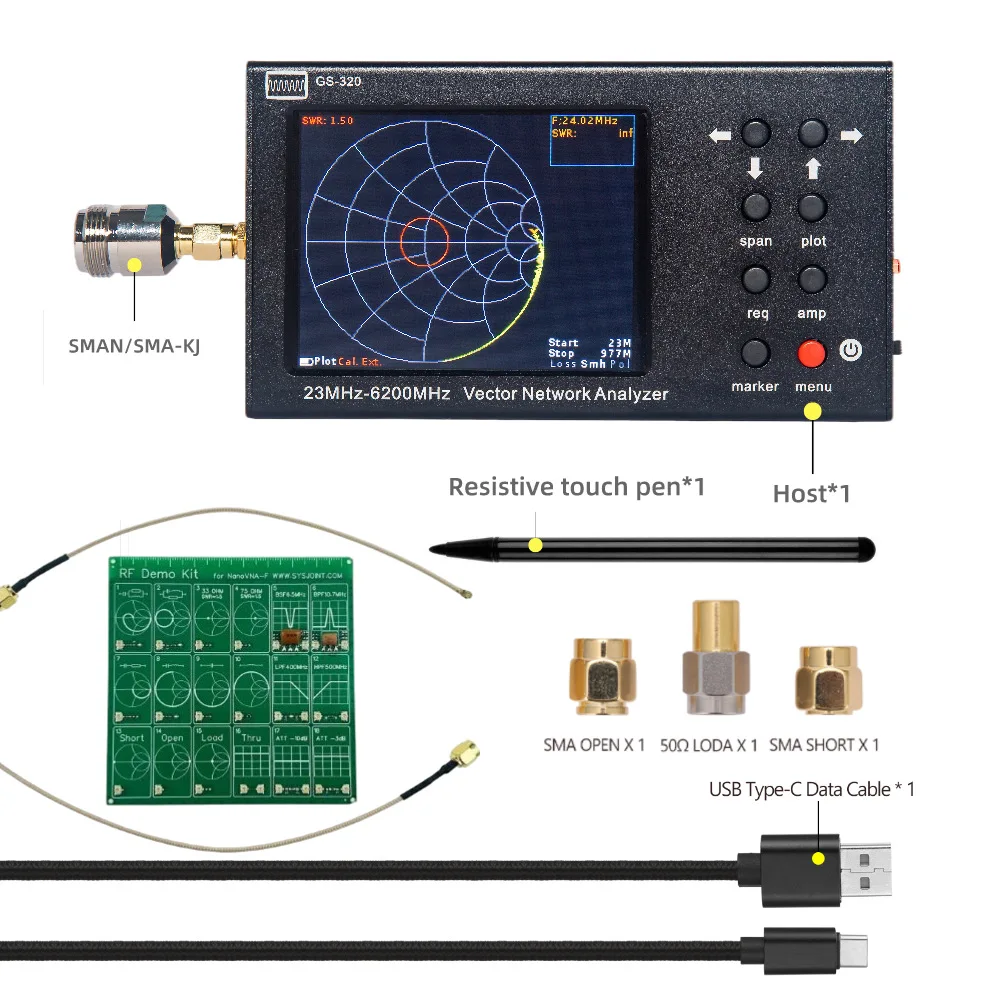

Упаковочный лист:

1 * GS-400 V2 Pro векторный сетевой анализатор хост

1 * USB кабель для передачи данных Type-C

2 * SMA кабель прямой соединитель

1 * SMA Простая калибровка открывается

1 * SMA Простая калибровка короткая

1 * SMA простой набор калибровки будет загружен

1 * SMA Гнездовой соединитель к женскому соединителю

1 * N Женский адаптер SMAN/SMA-KJ

Примечание:

VNA-QT совместимая с программным обеспечением система: Linux, Windows (7 +), Mac OS

1. Загрузка программного обеспечения: https://github.com/nanovna/NanoVNA-QT/releases

2. Руководство пользователя: https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf
