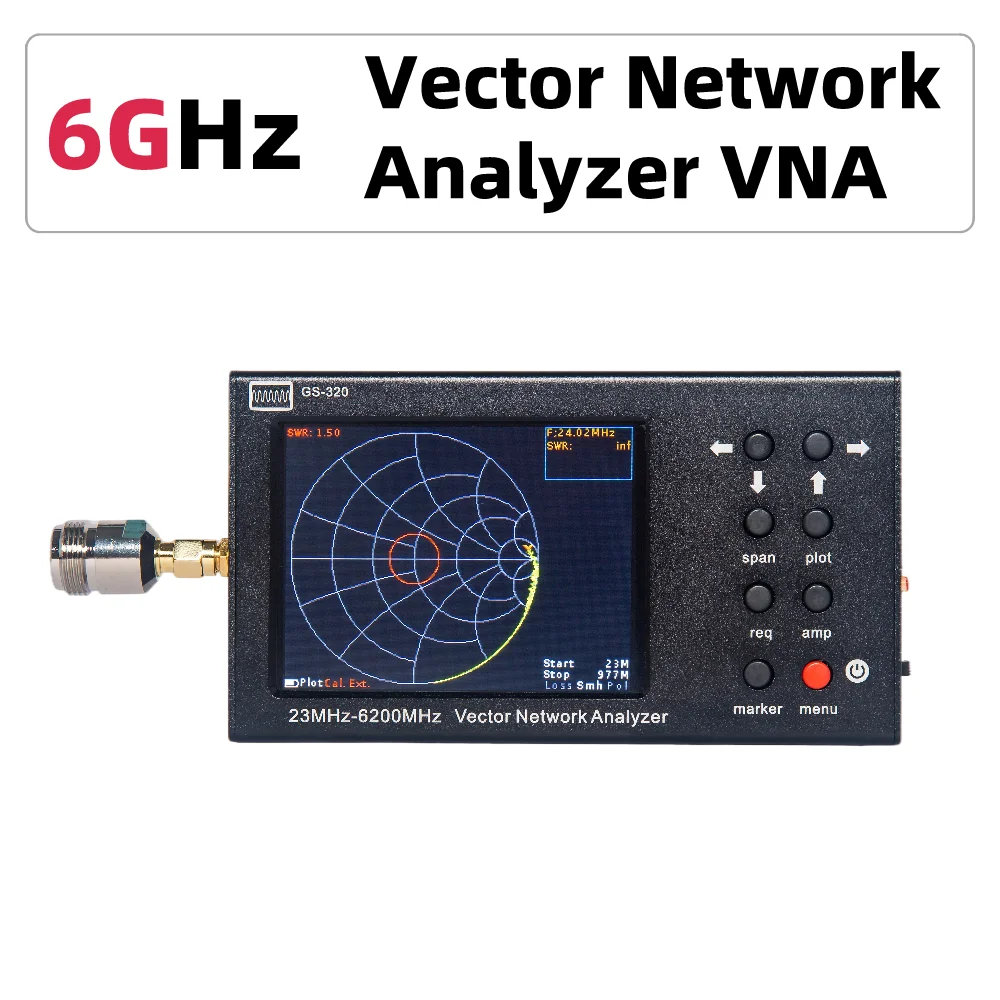

Векторный анализатор сети, рефлектометр GS320, черный алюминиевый корпус, 23-6200 МГц, 3,2 дюйма

У нас есть подробные электронные руководства, программное обеспечение для ПК, если вам нужно, пожалуйста, оставьте свою информацию, адрес электронной почты, мы отправим вам руководство по продукту

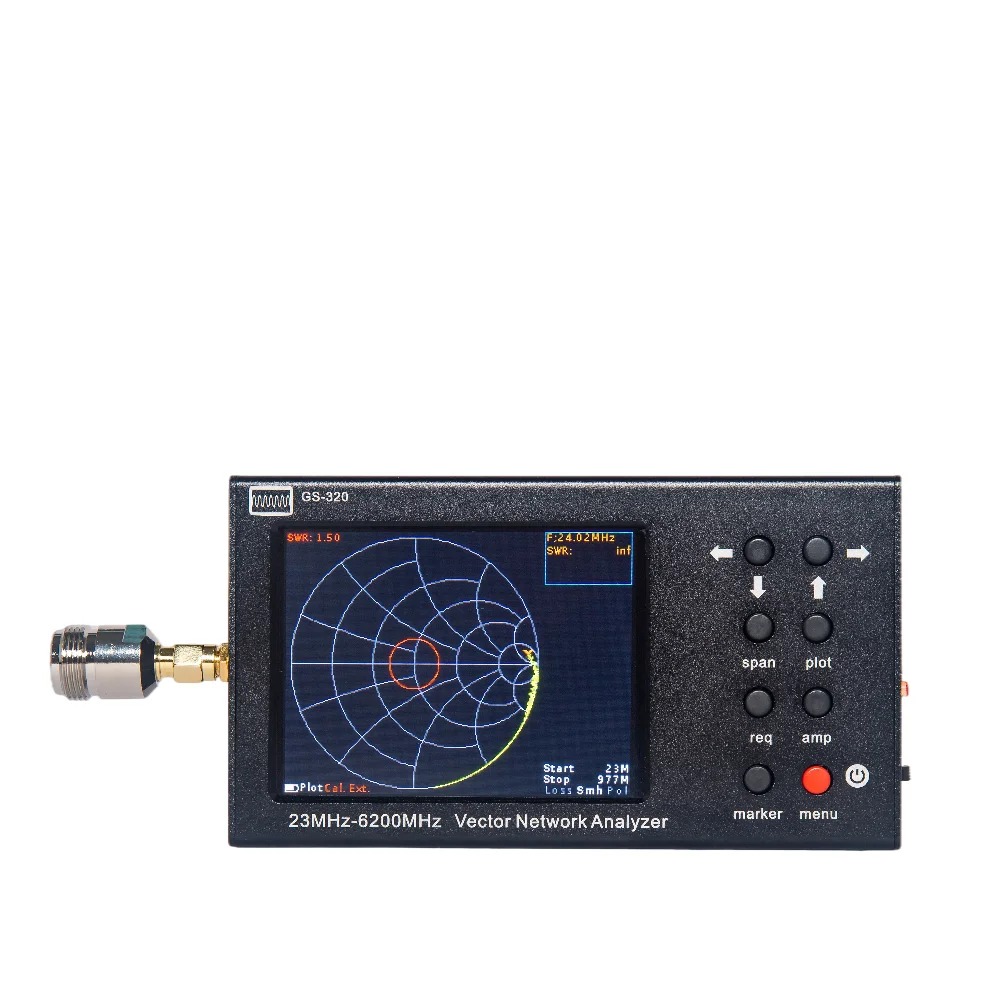

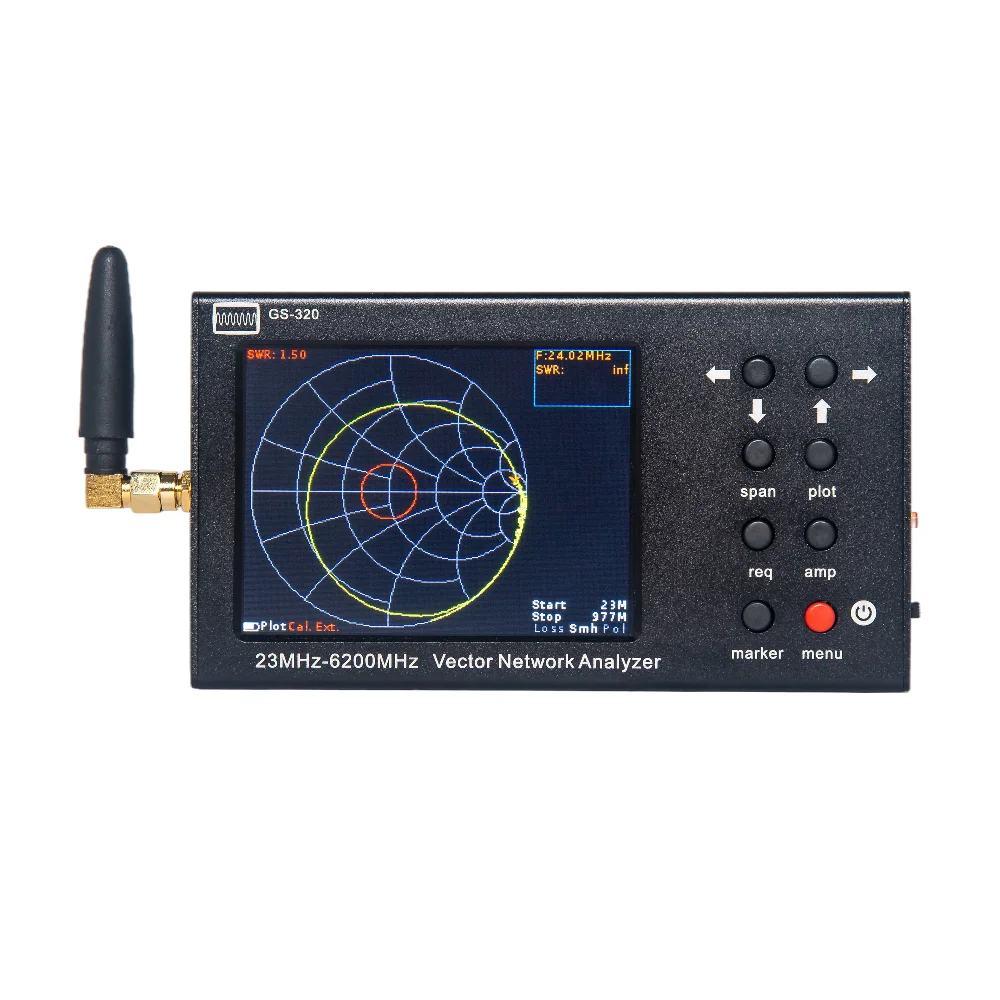

GS-320 портативный Векторный анализатор сети

Особенно подходит для согласования и отладки радиочастотных цепей Bluetooth, Wi-Fi, 2,4G, 5,8G, GPS, Beidou, IoT устройств в различных диапазонах частот, И защитные устройства в различных частотных диапазонах!

GS-320 ручной Векторный анализатор сети

GS-320 портативный Векторный анализатор сети ВНА (отражатель) 23-6200 МГц предназначен для измерения соответствующих характеристик пассивных и активных радиоустройств (антенн, кабелей, фильтров, аттенюаторов, усилителей и др.).

Устройство позволяет измерить параметры комплексного коэффициента отражения, коэффициента стоячей волны (КСВ), импеданса, допуска, величины, фазы, потери и расстояния до неисправности кабеля.

Вы можете обратиться к дилеру за руководством

Представление о производительности

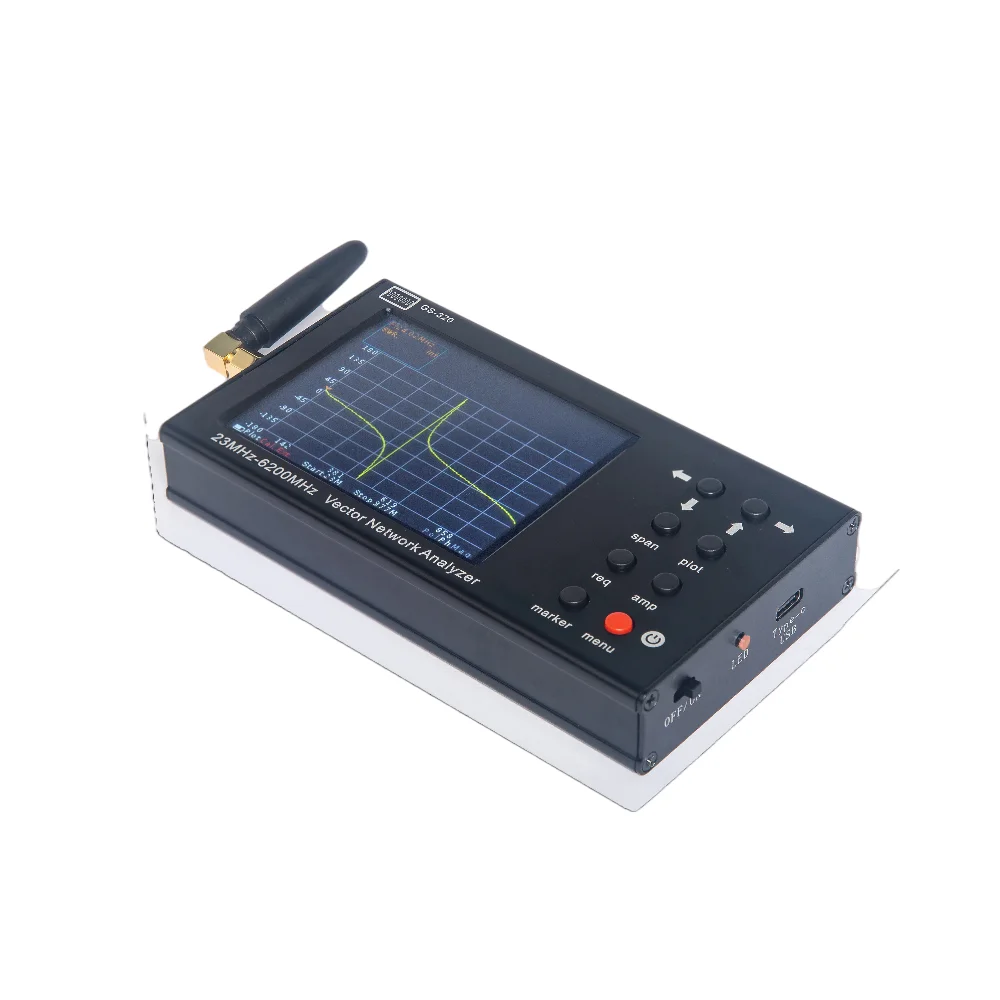

GS-320 выполнен в прочном алюминиевом корпусе в виде мобильного автономного инструмента и в первую очередь предназначен для работы непосредственно на объекте, так как при малом весе и компактных габаритах имеет низкое энергопотребление. Анализатор будет особенно полезен компаниям, работающим в области телекоммуникаций, занимающимся установкой и обслуживанием антенн, в усилении сотовой связи и т. Д. С его помощью сервисные центры и ремонтные бригады могут осуществлять радиочастотный анализ кабеля и антенны при проведении пусконаладочных или ремонтных работ. Кроме того, устройство идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

Устройство имеет цветной резистивный экран 3,2 дюйма для отображения результатов измерений и управления устройством.

Например, вы можете использовать инструмент для выполнения следующих действий:

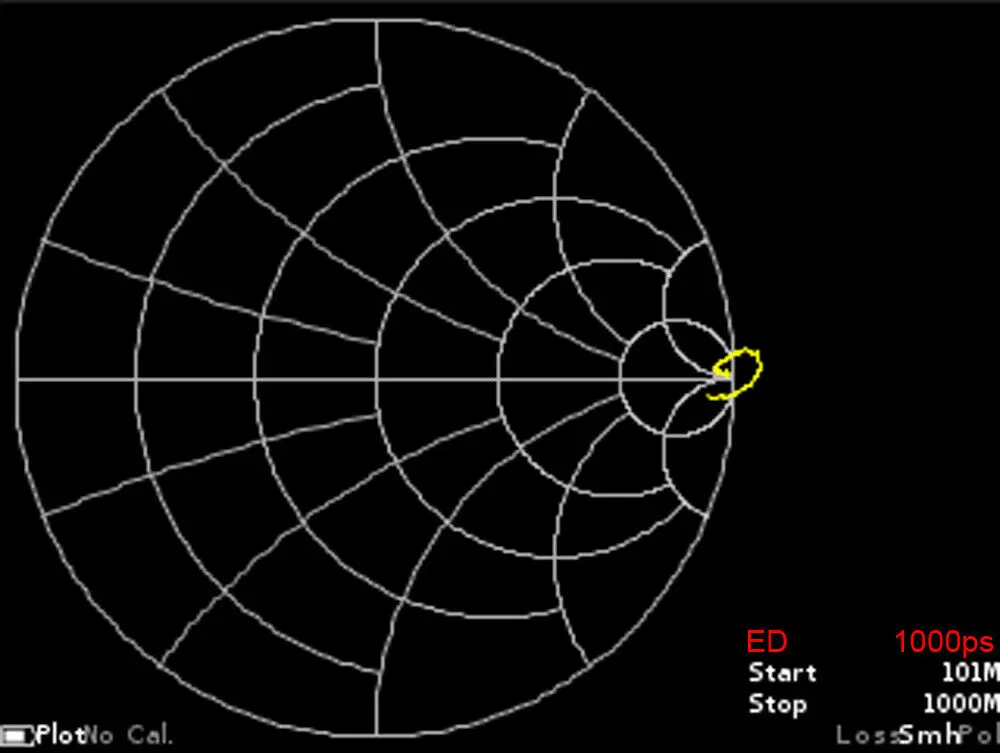

-Для выполнения сопротивления с помощью диаграммы Smith

-Для измерения коэффициента стоячей волны

-Для измерения затухания в кабеле

-Для измерения расстояния до неисправности или неправильности кабеля

Преимущества векторного анализатора сети GS-320 23-6200 МГц:

-Цветной сенсорный экран с диагональю 3,2 дюйма обеспечивает быструю настройку Параметров сканирования и отображение результатов измерений

-Широкий диапазон рабочих частот: от 23 МГц до 6200 МГц

-Высокая скорость сканирования 1000 точек/с

-Высокая точность измерения: 0,25 дБ и 1,5 ° во всем диапазоне частот

-Возможность отображения до четырех независимых маркеров на всех графиках, что позволяет точно оценить измеряемый параметр

-Отображение почти всех возможных интерпретаций коэффициента отражения

-Возможность измерения расстояния до неисправности и потери кабеля

-Поддерживает программное обеспечение ПК, можно управлять через интерфейс ПК (программное обеспечение ПК можно получить у дилеров)

-Малый вес и габариты: 480 г с «карманом» Размеры 145 × 75 × 24 мм

-Встроенный аккумулятор обеспечивает до 4 часов автономной работы

-Возможность питания устройства от планшета или смартфона через Typc-USB кабель: не вовремя разряженный аккумулятор не остановит рабочий процесс

Технические характеристики 23-6200 МГц:

-Диапазон рабочих частот: 23-6200 МГц

-Разрешение частоты: 10 кГц

-Максимальное количество точек сканирования: 1000

-Скорость сканирования: 1000 точек/с

-Направление моста без корректировки на весь диапазон:>12 дБ

-Эффективная направленность (после полной однопортовой калибровки):>50 дБ

-Коэффициент стоячей волны на входе:<2

-Точность измерения фазы 1:> 1,50

-Точность измерения величины 1:> 0,25 дБ

-Разрешение, определяющее расстояние до fault2:(C x VF)/2S m

-Максимальная длина измеренного кабеля 3 с VF = 1:3000 м

-Максимальное входное напряжение постоянного тока: 25 в

-Отображаемые графики: Смит-диаграмма; Полярная диаграмма; Фаза коэффициента отражения; Величина; Логарифмическая величина; КСВ, расстояние-к ошибке; Потеря кабеля

-Диапазон рабочих температур: 0...+ 40 ℃

-Диагональ экрана: 3,2"

-Тип экрана: сенсорный резистивный

-Разрешение экрана: 320х240

-Емкость аккумулятора: 4000 мАч

-Непрерывный срок службы батареи 4: ~ 4 ч

-Время зарядки аккумулятора: ~ 6 часов

-Габаритные размеры (д×ш×в):145 × 75 × 24

-Размеры посылка (д×ш×в):240 × 130 × 35

-Масса: 0,48 кг

1. Измерение выполняется после разогрева устройства в течение как минимум пяти минут с полной (короткой, открытой, нагрузкой) однопортовой калибровкой. Изменение температуры окружающей среды с момента калибровки до времени измерения не должно превышать ± 3 °C.

2. Где C-скорость светильник м/с; VF-коэффициент скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S-диапазон частот сканирования в задаче частот (Гц).

3. Зависит от количества затухания в кабеле и является лимитом дисплея.

4. При температуре окружающей среды плюс 20 ± 5 °C после полной зарядки.

Устройство имеет заводскую калибровку, разъем устройства воспринимается как плоскость отсчета. Если вы планируете проводить измерения с помощью кабельных сборок, адаптеров и т. Д., то вам придется перекалибровать. Для этого используйте 50-омный калибровочный набор SOL (S- Short standard-O -Open standard L-соответствующая нагрузка). Наборы калибровки SOL чаще всего встречаются в форм-факторах N-типа и SMA-типа. Выберите форм-фактор, соответствующий типу разъема, на плоскости отсчета которого планируется калибровка.

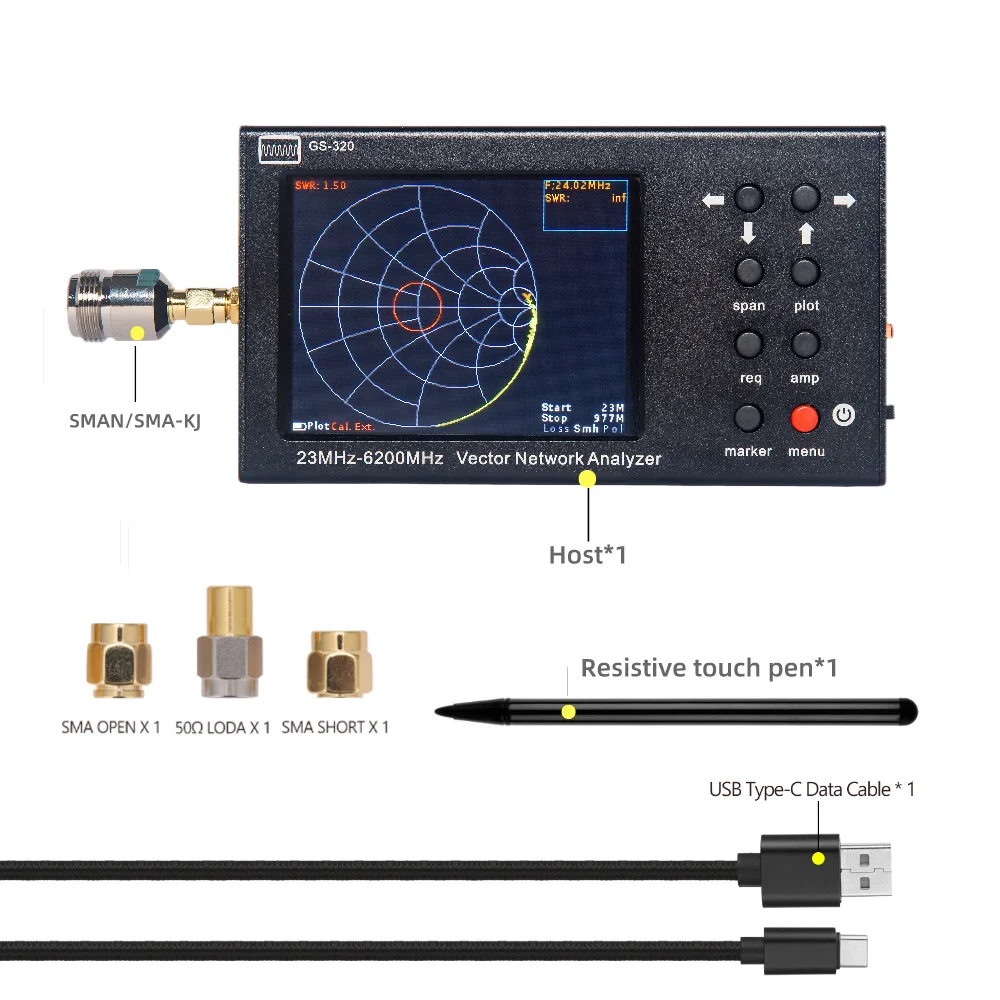

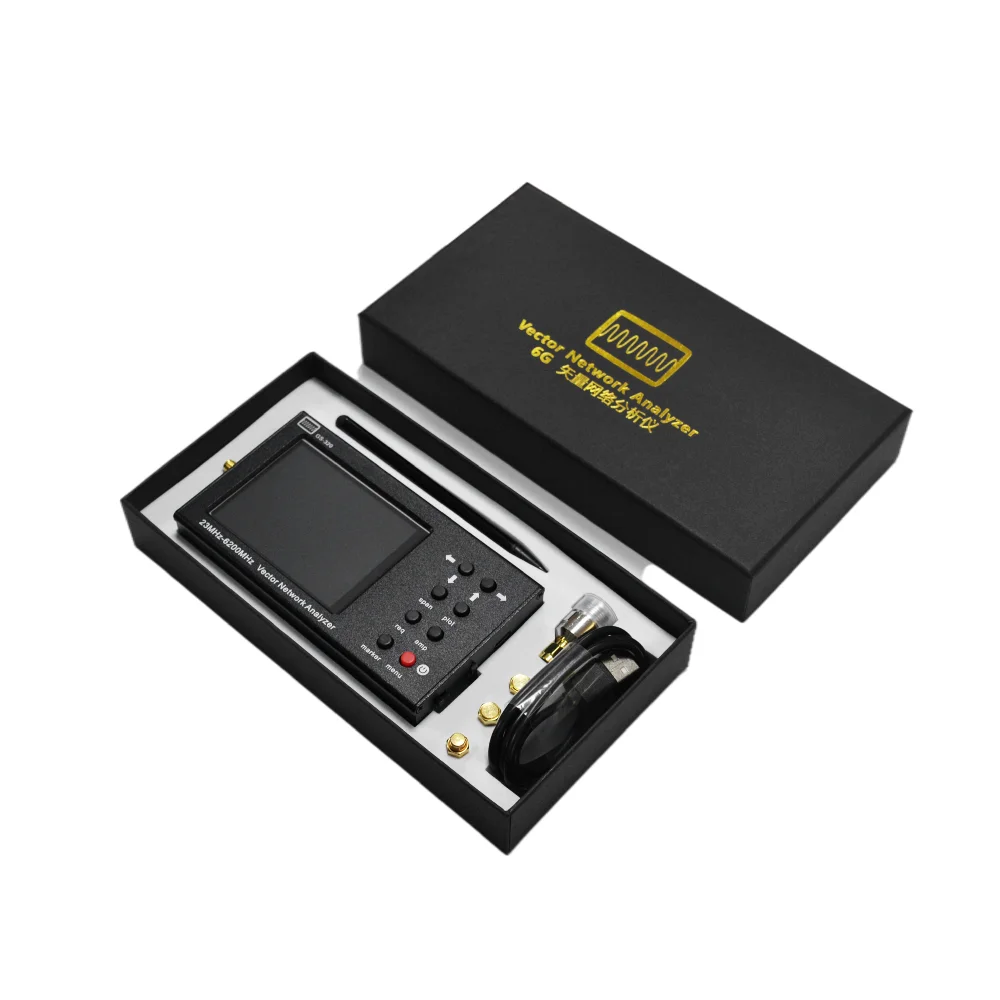

Оборудование:

-Векторный отражатель GS-320 23-6200 МГц * 1

-Соединительный кабель Typc-USB * 1

-Калибратор SOL * 1

-N/SMA-KJ * 1

-Сенсорная ручка * 1

Посылка * 1

Дополнительная информация:

-На устройство действует гарантия производителя 1 год с момента покупки.

-Устройство не является профессиональным измерительным прибором и предназначено для радиолюбительского применения.

-При необходимости мы можем разобрать устройство, чтобы оно было проще пройти таможню. Для сборки необходима только отвертка.
