Векторный анализатор сети 23-6200 МГц 6 г, рефлектометр цвн, 3,2 дюйма, сенсорный экран, Bluetooth 5,8G, GPS, Wi-Fi, анализатор антенны 2,4G

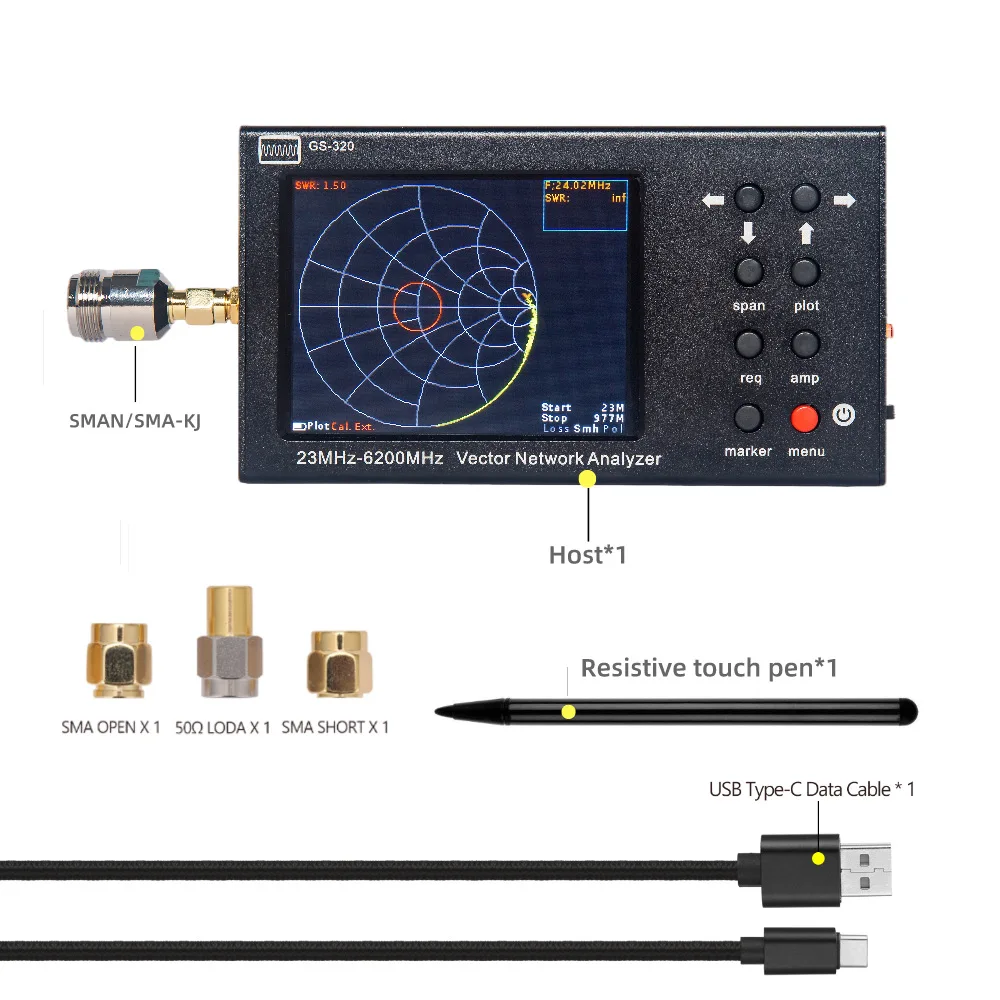

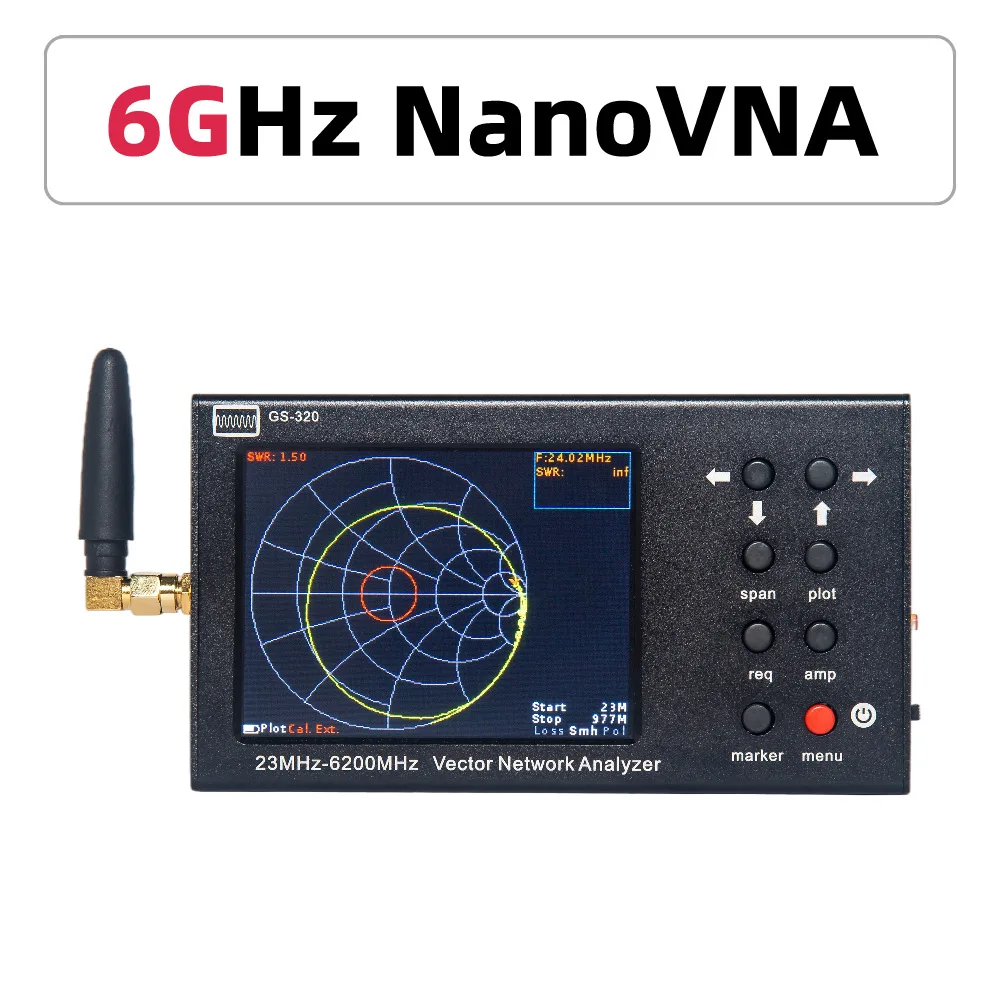

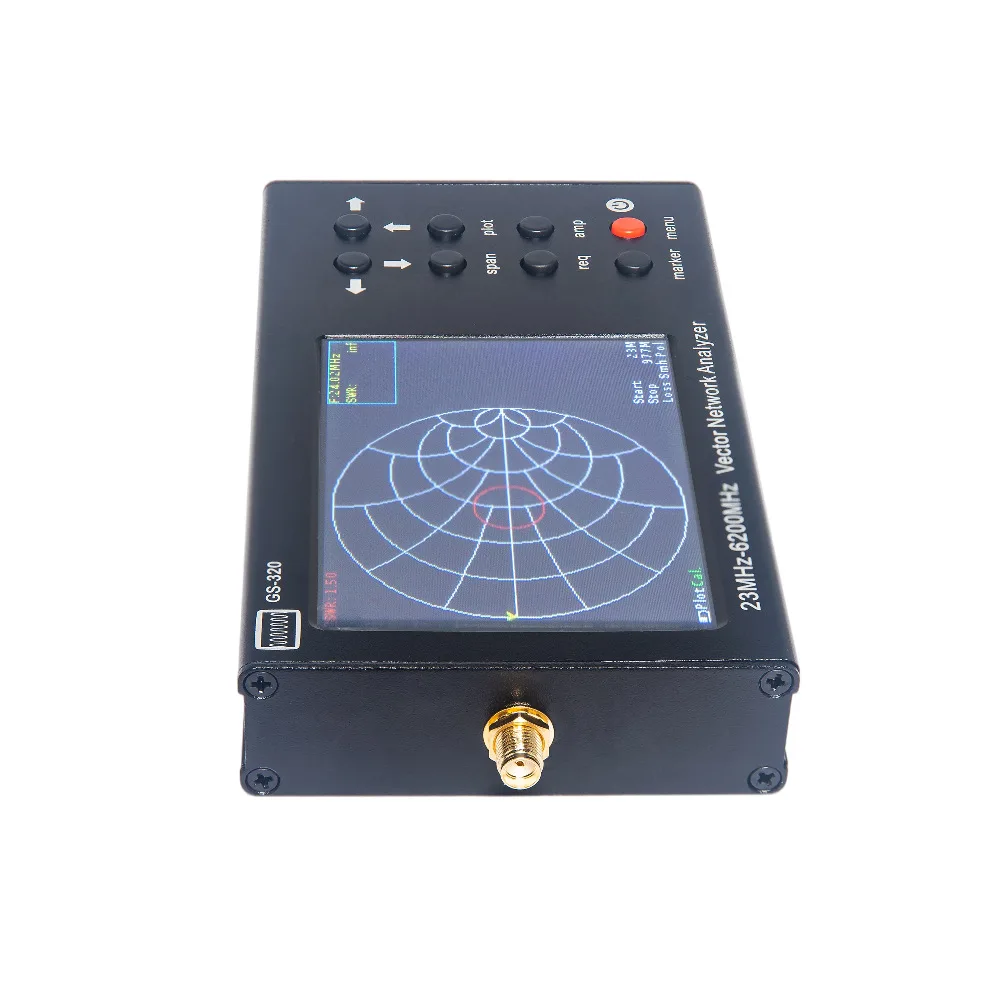

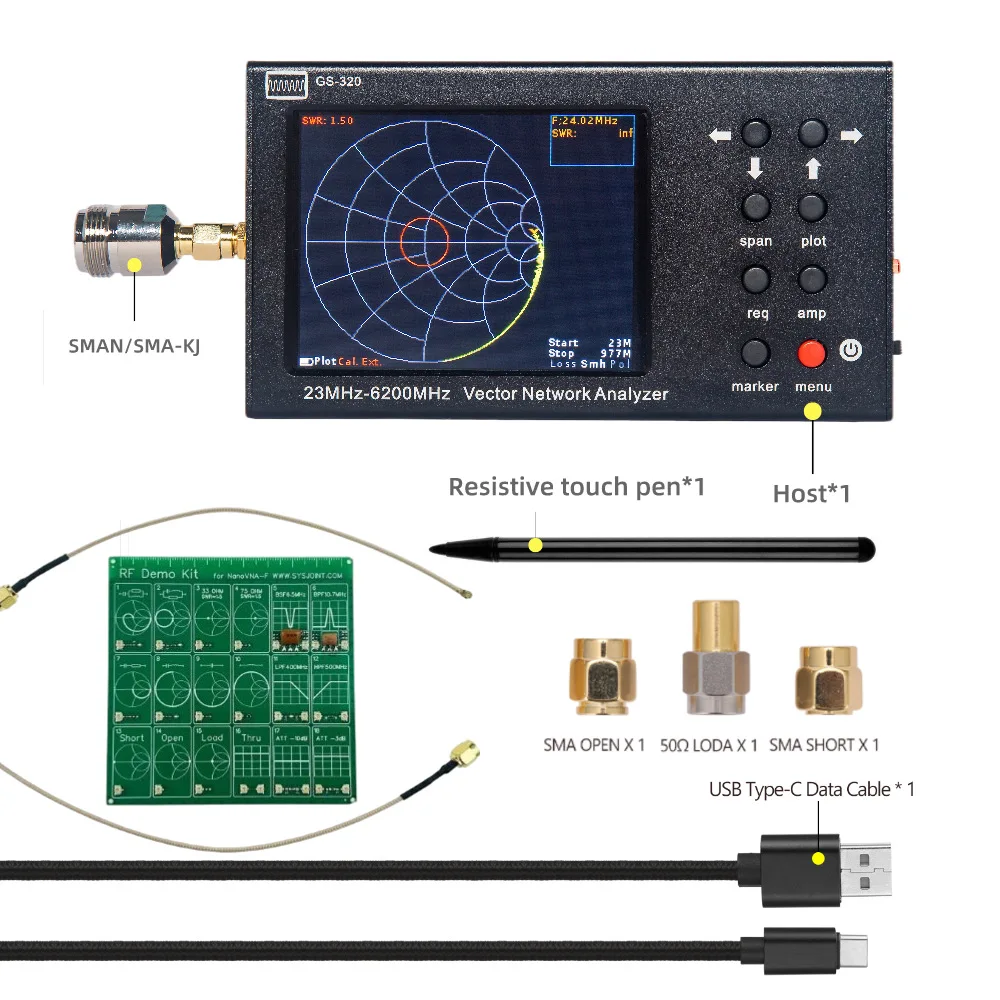

GS-320 портативный векторный сетевой анализатор VNA (рефлектометр) 23-6200 МГц предназначен для измерения соответствующих характеристик пассивного и активного радиооборудования (антенны, кабели, фильтры, аттенюаторы, усилители и т. д.).

Это устройство позволяет измерять параметры сложного коэффициента отражения, коэффициента стоячей волны (VSWR), сопротивления, поглощения, амплитуды, фазы, потери и расстояния до точки повреждения кабеля.

Представление о производительности:

GS-320 изготовлен из Прочный алюминиевый корпус и принимает форму портативного автоматического инструмента. Из-за легкого веса, компактной структуры и низкого энергопотребления, он может непосредственно измерять объект, который нужно измерить. Этот анализатор особенно подходит для компаний, занимающихся телекоммуникацией, установкой и обслуживанием антенн и усилением сотовой связи. С ним сервисные центры и обслуживающий персонал могут выполнять RF анализ кабелей и антенн во время ввода в эксплуатацию или технического обслуживания. Кроме того, это оборудование идеально подходит для мастерских, радио-энтузиастов, образовательных учреждений и лабораторий.

Устройство имеет 3,2-дюймовый цветной резистивный сенсорный экран, на котором может отображаться по результатам измерения и управлять устройством.

-Широкий диапазон рабочих частот: от 23 МГц до 6200 МГц

-Скорость сканирования до 1000 точек/сек

-Высокая точность измерения: 0,25 дБ и 1,5 ° во всем диапазоне частот

-Возможность отображения до четырех независимых маркеров на всех диаграммах, так что измеренные параметры могут быть точно оценены

-Отображение практически всех возможных описаний коэффициента отражения

-Возможность измерения неисправности кабеля и расстояния потери

-Поддержка хост-компьютера, который может управляться через интерфейс ПК (программное обеспечение хост-компьютера можно получить через дилера)

-Светильник вес, маленький размер; Вес: 300 г, размер продукта: 145 × 72 × 24 мм

-Встроенный аккумулятор может обеспечить до 4 часов работы от батареи

-Возможность питания устройства с планшета или смартфона через Typc-USB кабель: батарея, которая не разряжается во времени, не остановит рабочий процесс

GS-320 характеристики:

-Диапазон рабочих частот: 23-6200 МГц

-Разрешение частоты: 10 кГц

-Максимальное количество точек сканирования: 1000

-Скорость сканирования: 1000 точек/сек

-Направление моста, без корректировки во всем диапазоне:> 12 дБ

-Эффективная направленность (после полной калибровки одного порта) Примечание 1:> 50 дБ

-Отношение стоящей волны на входе: <2

-Точность измерения фазы Примечание 1:> 1,50

Амплитуда точность измерения, примите во внимание, что 1:> 0,25 дБ

-Определить разрешение расстояния до точки неисправности Примечание 2: (C x VF) / 2S m

-Максимальная длина измерительного кабеля Примечание 3: 3000 м (VF = 1)

-Максимальное входное напряжение постоянного тока: 25 в

-Отображение диаграммы: диаграмма Смита; Полярная диаграмма; Фаза коэффициента отражения; Амплитуда; Логарифмическая амплитуда; VSWR, расстояние повреждения; Потеря кабеля

-Диапазон рабочих температур: 0-40 ℃

-Диагональ экрана: 3,2 дюйма

-Тип экрана: резистивный

-Разрешение экрана: 320х240

-Емкость аккумулятора: 4000 мАч

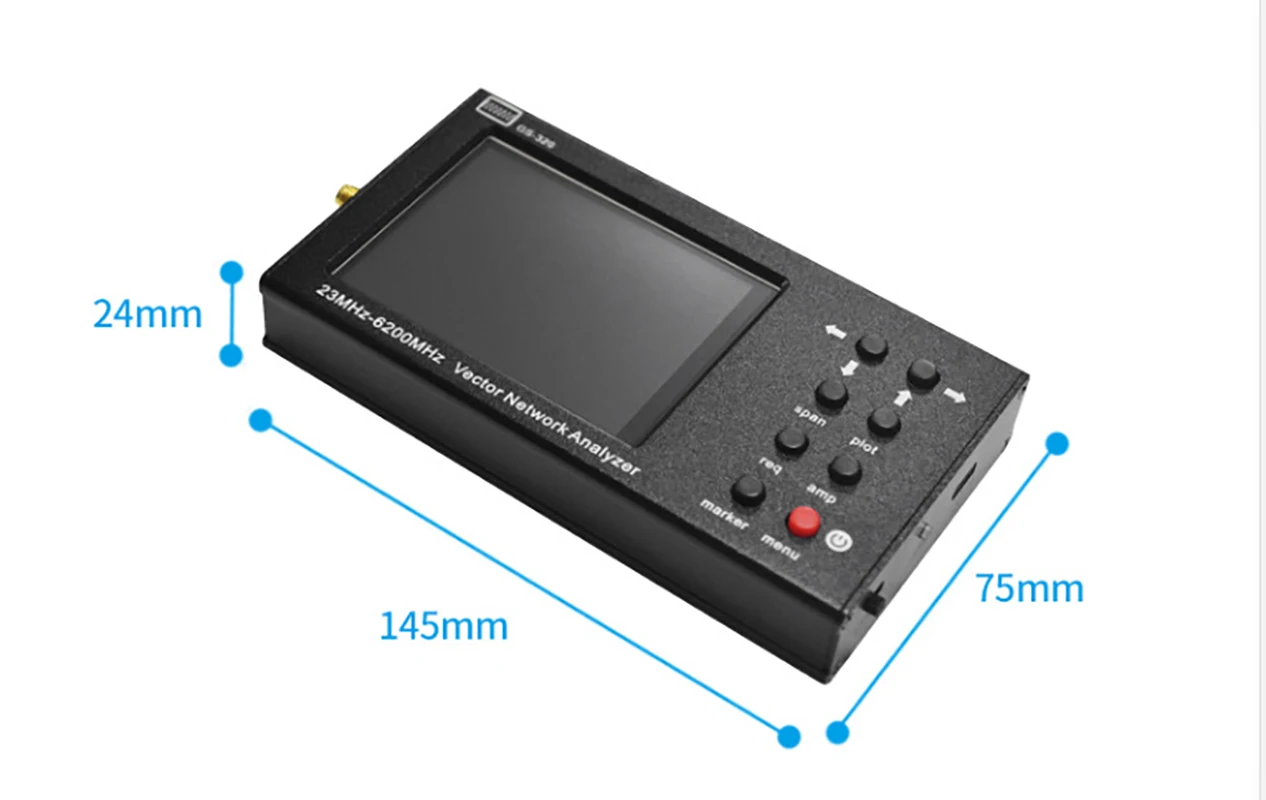

-Размеры: 145 × 72 × 24 мм

-Размер упаковки: 240 × 130 × 35 мм
