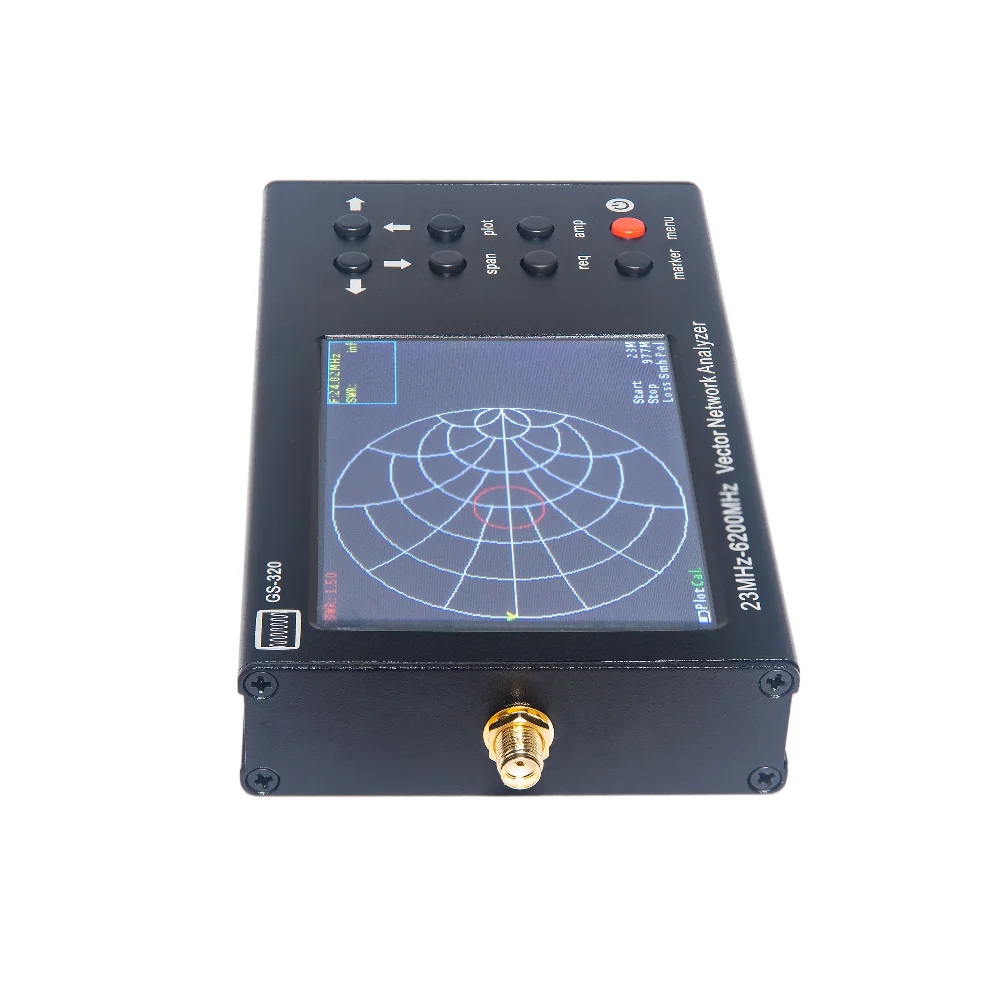

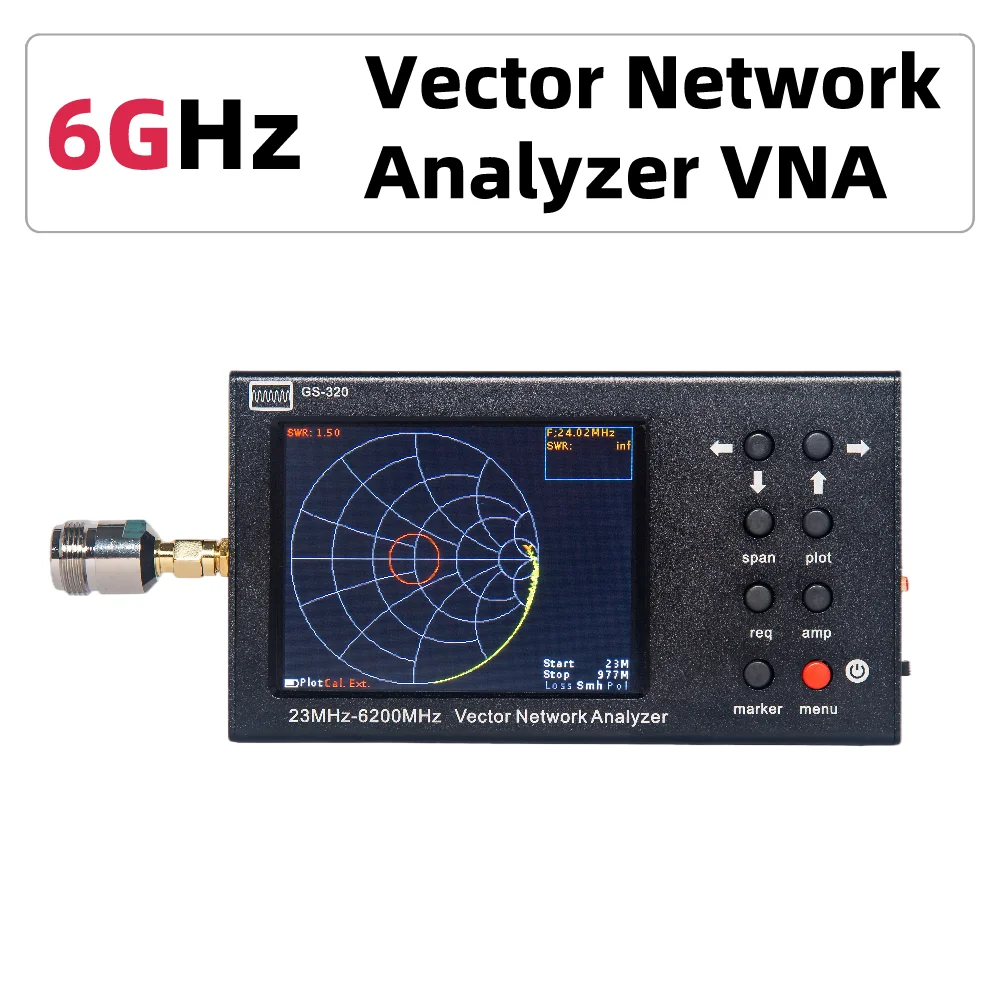

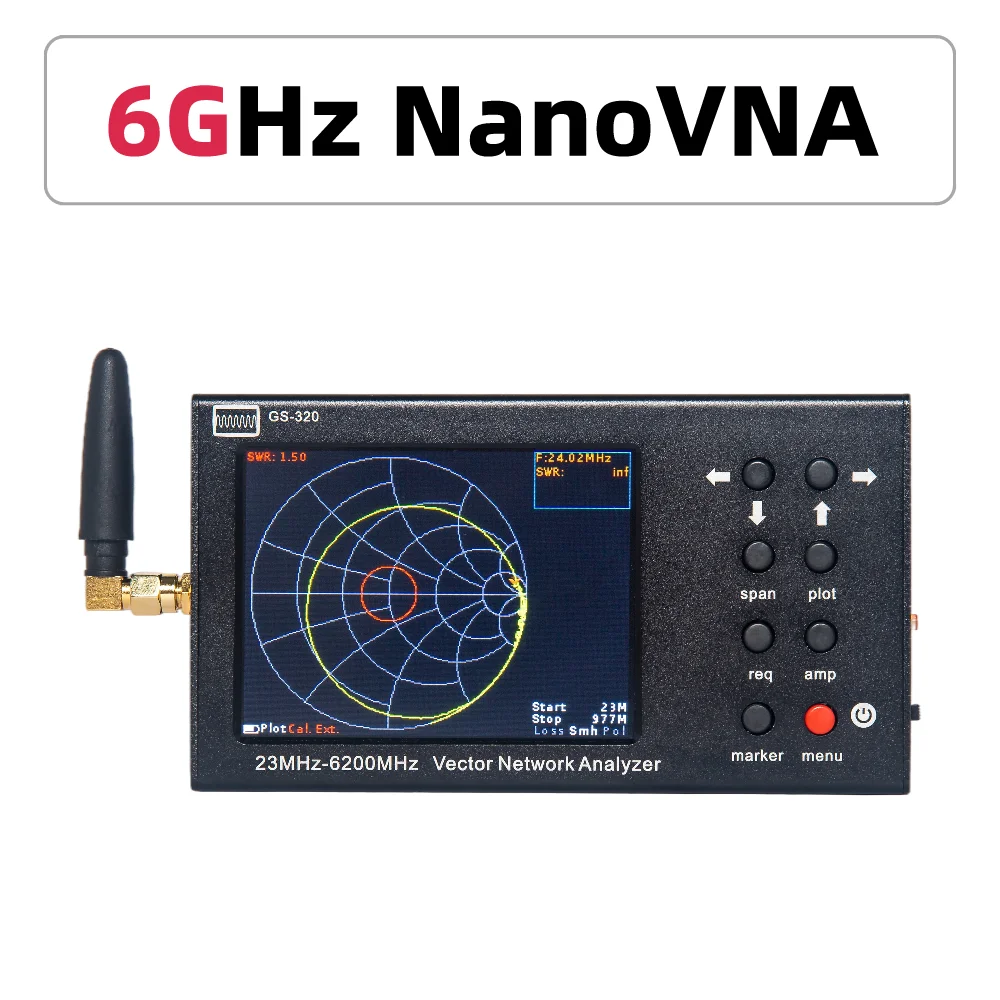

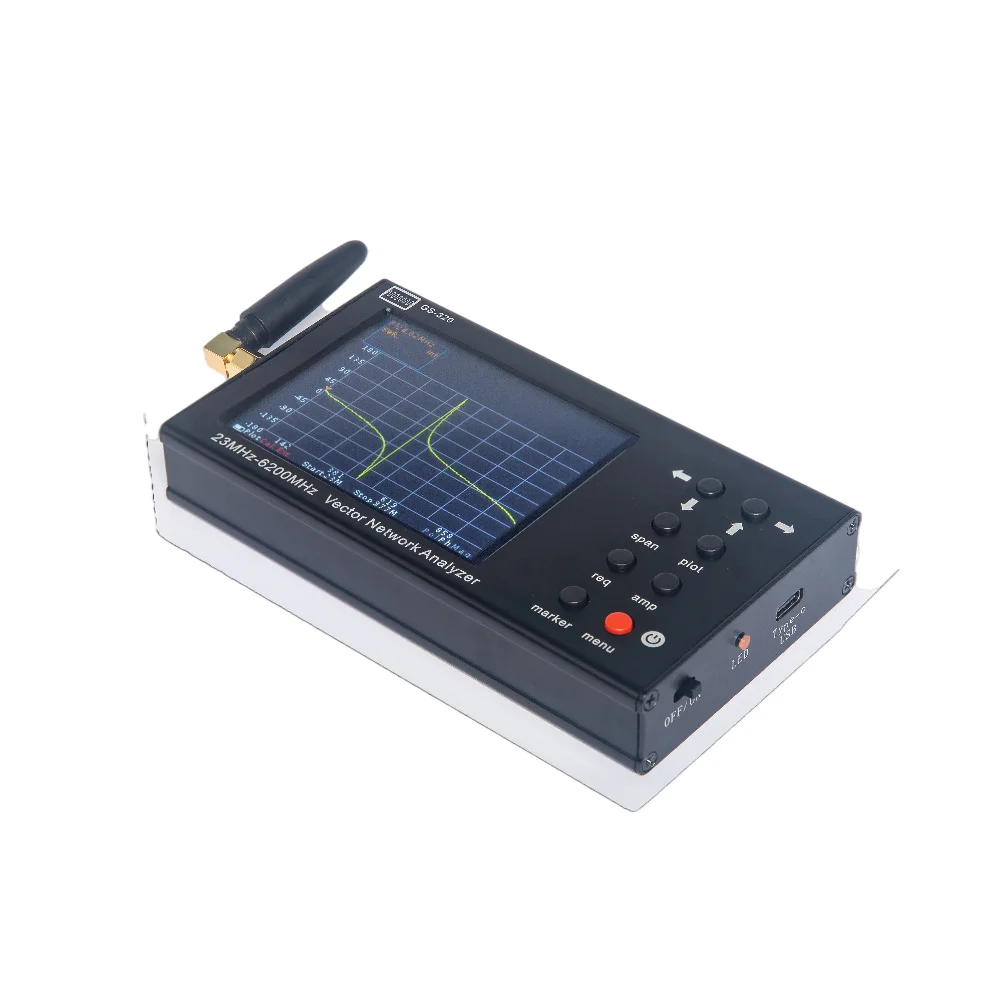

Портативный анализатор сети NANOVNA, ЖК-дисплей 3,2 дюйма, 6 ГГц, 23-6200 МГц, C6-001

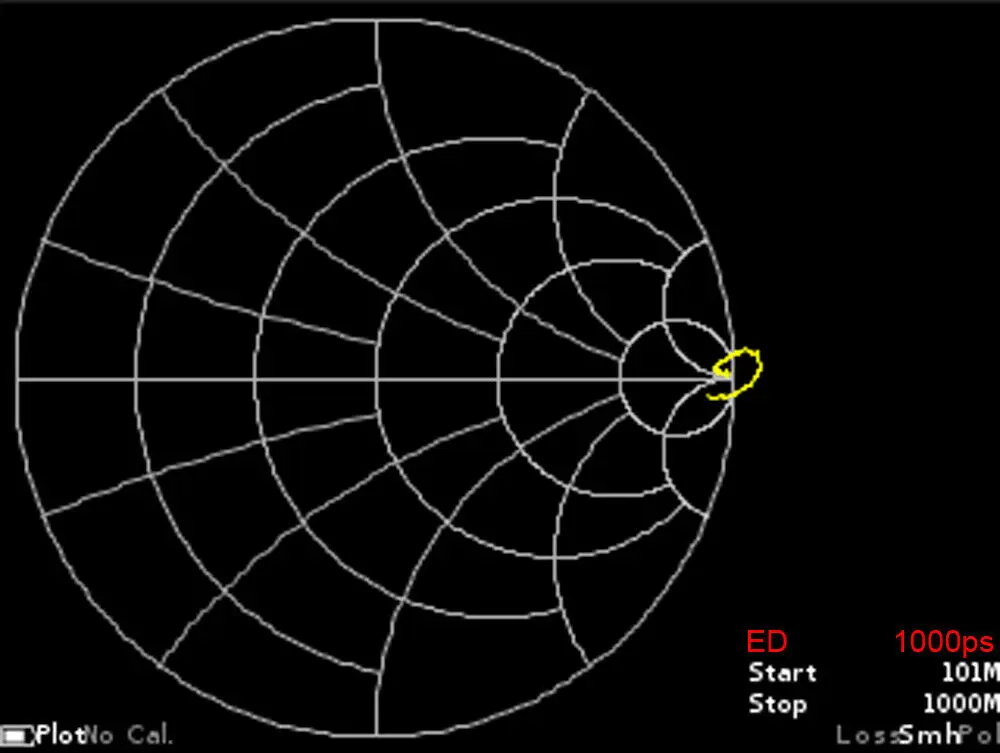

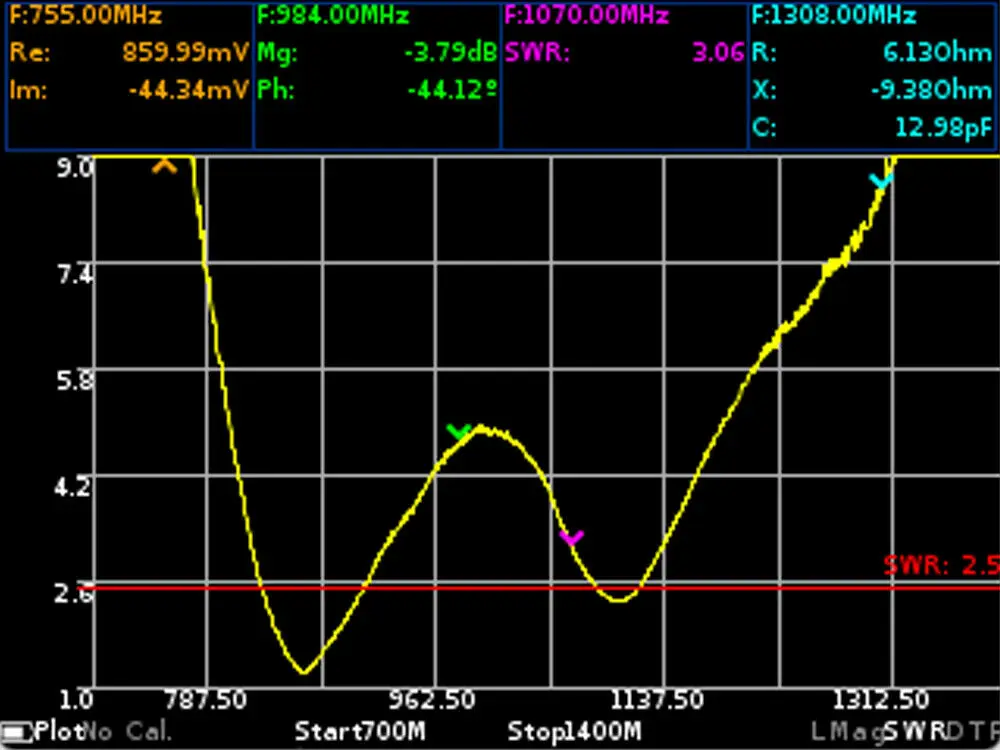

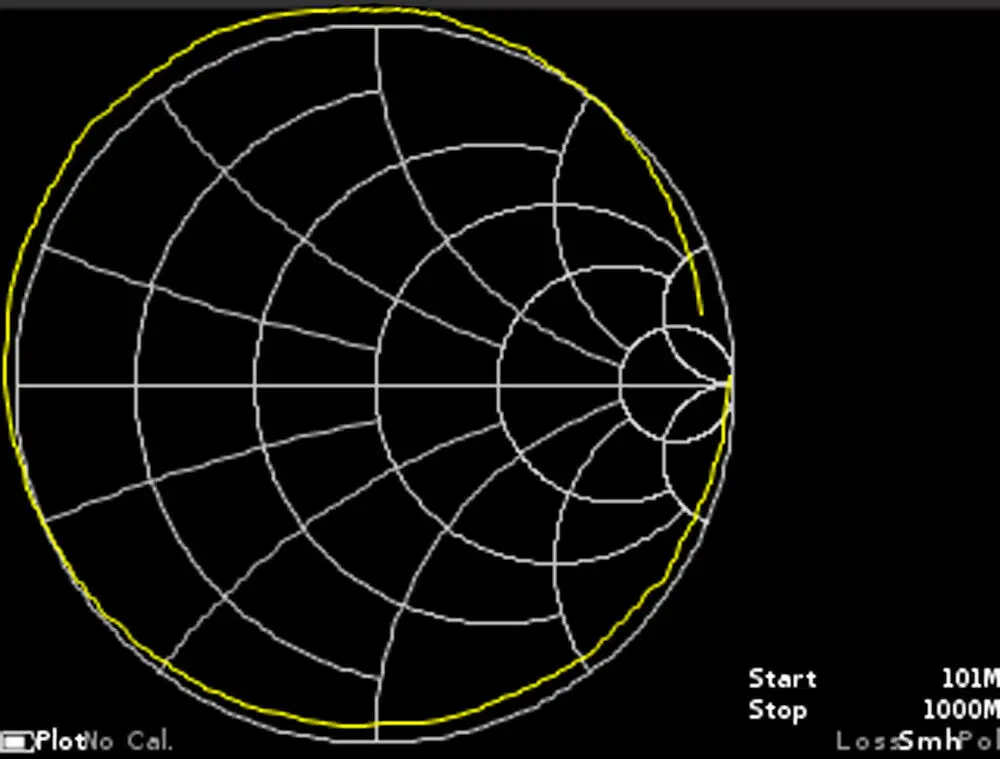

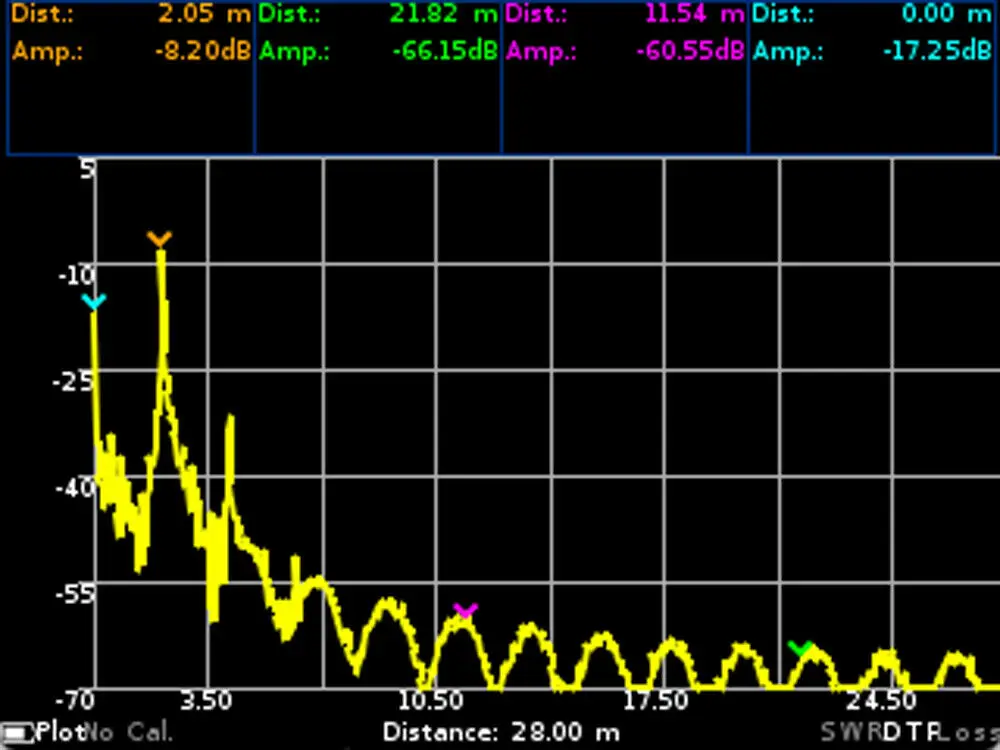

GS-320 портативный Векторный анализатор сети 6G GS-320 портативный Векторный анализатор сети ВНА (отражатель) 23-6200 МГц предназначен для измерения соответствующих характеристик пассивного и активного радиооборудования (антенны, кабели, фильтры, аттенюаторы, усилители и др.). Это устройство позволяет измерять параметры сложного коэффициента отражения, коэффициента стоячей волны (КСВ), импеданса, допуска, амплитуды, фазы, потери и расстояния до точки неисправности кабеля. Вы можете обратиться к дилеру за руководством Представление о производительности: GS-320 изготовлен из Прочный алюминиевый корпус и имеет форму портативного автоматического инструмента. Из-за своего легкого веса, компактной конструкции и низкого потребления энергии, он может напрямую измерить объект. Этот анализатор особенно подходит для компаний, занимающихся телекоммуникациями, установкой и обслуживанием антенн, а также усилением сотовой связи. С его помощью сервисные центры и обслуживающий персонал могут проводить радиочастотный анализ кабелей и антенн во время ввода в эксплуатацию или технического обслуживания. Кроме того, это оборудование идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий. Устройство имеет цветной резистивный экран 3,2 дюйма, который может отображать результаты измерений и управлять устройством. Например, вы можете использовать инструмент для выполнения следующих операций: -Используйте Смит диаграмму для сопротивления -Измерение коэффициента стоячей волны -Измерьте затухание в кабеле -Измерьте неисправности кабеля или неправильное расстояние Преимущества векторного анализатора сети GS-320 23-6200 МГц: -Цветной сенсорный экран 3,2 дюйма, может быстро настроить параметры сканирования и отобразить результаты измерений -Широкий диапазон рабочих частот: от 23 МГц до 6200 МГц -Скорость сканирования до 1000 точек/сек -Высокоточное измерение: 0,25 дБ и 1,5 ° во всем диапазоне частот -Возможность отображения до четырех независимых маркеров на всех графиках, чтобы можно было точно оценить измеренные параметры -Отображение почти всех возможных описаний коэффициента отражения -Возможность измерения неисправности кабеля и расстояния потери -Поддержка хост-компьютера, которым можно управлять через интерфейс ПК (программное обеспечение хост-компьютера можно получить через дилера) Светильник вес, небольшой размер; Вес: 480 г, размер продукта: 145 × 72 × 24 мм -Встроенный аккумулятор обеспечивает до 4 часов автономной работы -Возможность питания устройства от планшета или смартфона через кабель Typc-USB: аккумулятор, который вовремя не разряжается, не остановит рабочий процесс К GS-320 характеристики: -Диапазон рабочих частот: 23-6200 МГц -Разрешение частоты: 10 кГц -Максимальные точки сканирования: 1000 -Скорость сканирования: 1000 точек/сек -Направление моста, без корректировки во всем диапазоне:> 12 дБ -Эффективная направленность (после полной однопортовой калибровки) Примечание 1:> 50 дБ -Коэффициент стоячей волны на входе: <2 -Точность измерения фазы Примечание 1:> 1,50 -Точность измерения амплитуды Примечание 1:> 0,25 дБ -Определить разрешение расстояния до точки неисправности Примечание 2: (C x VF) / 2S m -Максимальная длина измерительного кабеля Примечание 3: 3000 м (VF = 1) -Максимальное входное напряжение постоянного тока: 25 в -Диаграмма отображения: диаграмма Смита; Полярная диаграмма; Фаза коэффициента отражения; Амплитуда; Логарифмическая амплитуда; КСВ, расстояние отказа; Потеря кабеля -Диапазон рабочих температур: 0. .. + 40 °C -Диагональ экрана: 3,2 дюйма -Тип экрана: резистивный -Разрешение экрана: 320х240 -Емкость аккумулятора: 4000 мАч -Время работы батареи Примечание 4: ~ 4 часа -Время зарядки аккумулятора: ~ 6 часов -Габаритные размеры (длина × ширина × высота): 145 × 72 × 24 мм -Размер упаковки (длина × ширина × высота): 240 × 130 × 35 мм -Вес: 0,48 кг К Примечание: 1. Нагрейте устройство в течение как минимум пяти минут и выполните измерение после полной калибровки (короткого замыкания, отключения, нагрузки) с одним портом. Изменение температуры окружающей среды с калибровки на измерение не должно превышать ± 3 °C. 2. Где C-скорость светильник м/с; VF-коэффициент скорости (отношение скорости распространения электромагнитных волн в кабеле к скорости распространения электромагнитных волн в вакууме), И значение от 0,1 до 1 в соответствии с кабелем; S-диапазон частот сканирования в задаче частот (Гц). 3. Это зависит от затухания кабеля, в котором отображается предел. 4. После полной зарядки Прибавьте к температуре окружающей среды 20 ± 5 °C. Устройство откалибровано на заводе, и разъем устройства используется в качестве примера. Если вы планируете использовать кабельные сборки, адаптеры и т. д. для измерения, вам необходимо перекалибровать. Для этого используйте комплект для калибровки SOL 50 Ом (S-короткое замыкание, о-разомкнутая цепь, L-нагрузка). Наборы калибровки SOL чаще всего встречаются в форм-факторах N-типа и SMA-типа. На этапе запланированной калибровки выберите размер контура, соответствующий типу соединителя. К Список оборудования: -GS-320 портативный Векторный анализатор сети 23-6200 МГц * 1 -Соединительный кабель Typc-USB * 1 -Детали для калибровки SOL * 1 -Адаптер «гнездо-гнездо» в «гнездо SMA» * 1 -Ручка для сенсорного экрана * 1 Посылка * 1 К Дополнительная информация: -Со дня покупки гарантийный срок производителя на устройство составляет 1 год. -Это устройство не является профессиональным измерительным прибором и подходит для радиолюбительского применения. -При необходимости мы можем разобрать оборудование, чтобы облегчить прохождение таможни. Для сборки требуется только отвертка.
