Ручной Векторный анализатор сети диагональю 3,2 дюйма, с сенсорным экраном, флэш-памятью 6 ГБ, 23-6200 МГц, NanoVNA

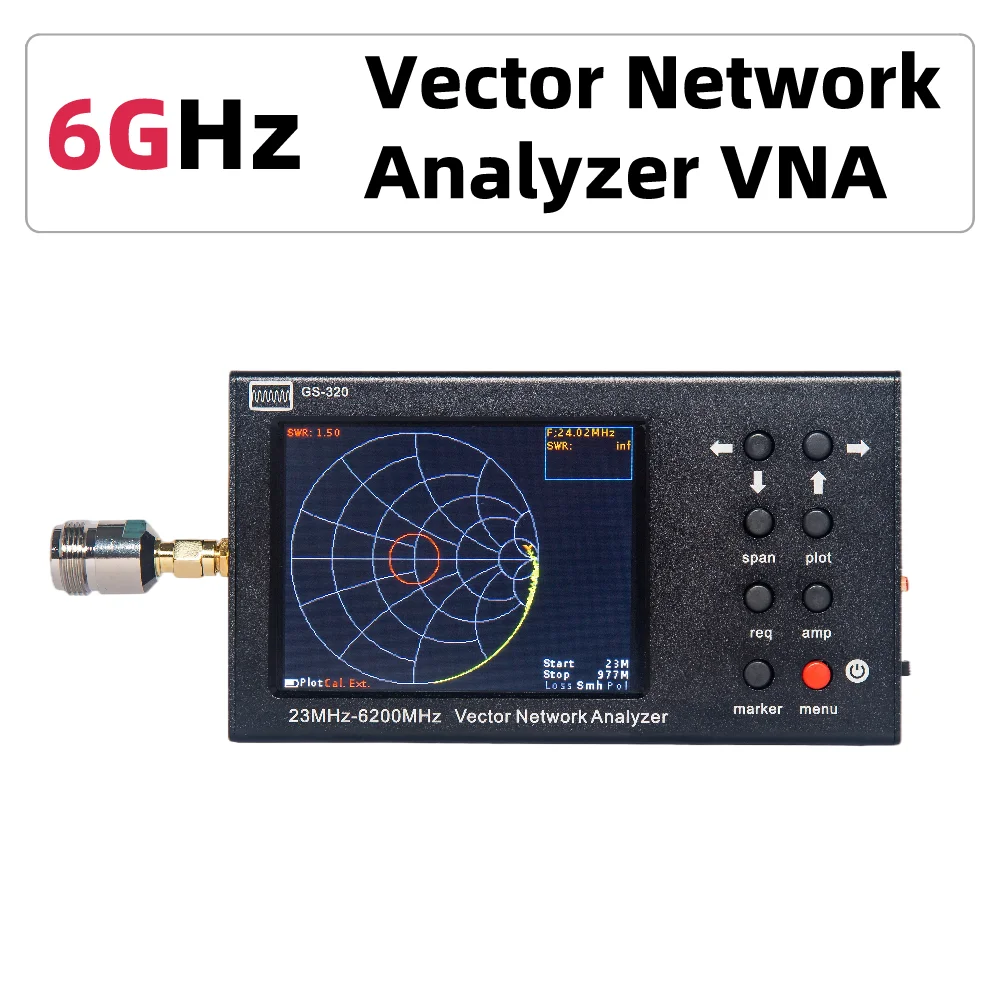

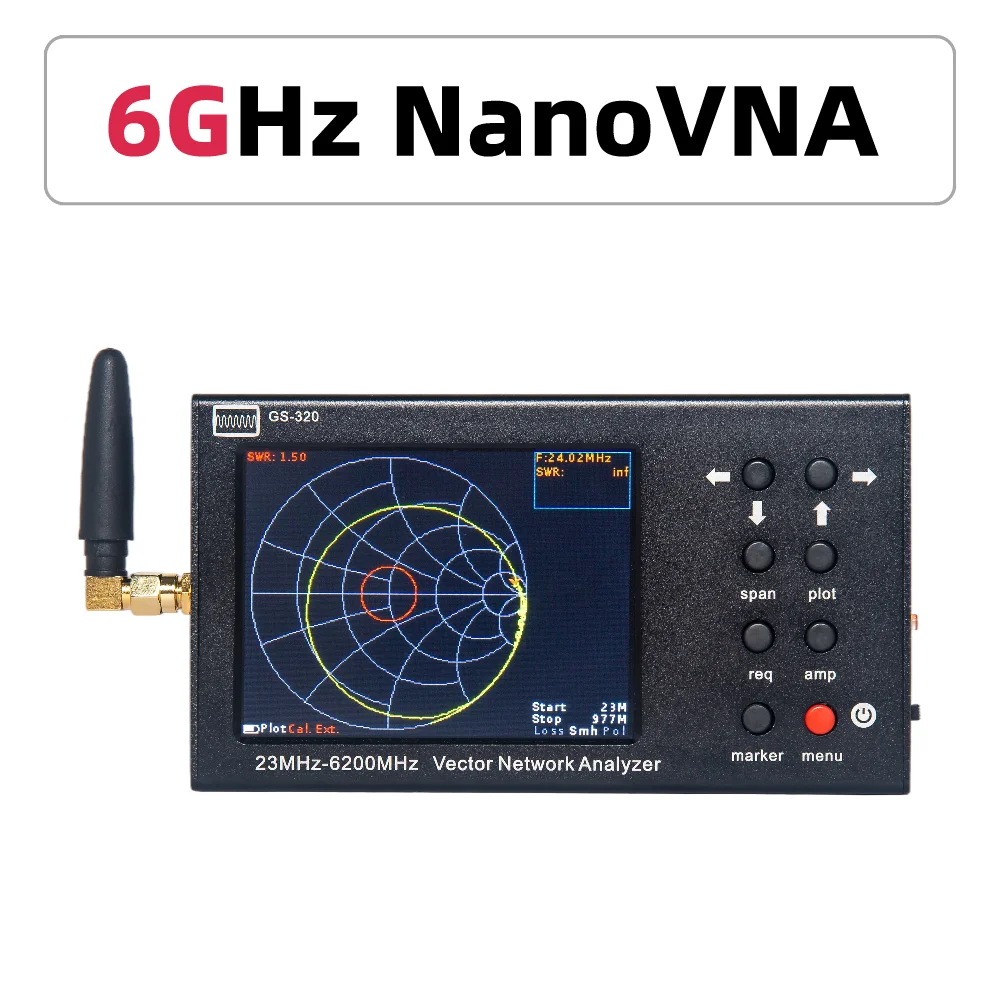

GS-320 ручной Векторный анализатор сети VNA

GS-320 ручной Векторный анализатор сети VNA (рефлектометр) 23-6200 МГц предназначен для измерения соответствия характеристик пассивных и активных радиоустройств (антенны, кабели, фильтры, аттенюаторы, усилители, И т. д.).

Устройство позволяет измерять параметры сложного коэффициента отражения, коэффициента стоячей волны (VSWR), сопротивления, поглощения, величины, фазы, потери и расстояния до повреждения кабеля.

Вы можете попросить у дилера руководство по эксплуатации

Представление о производительности

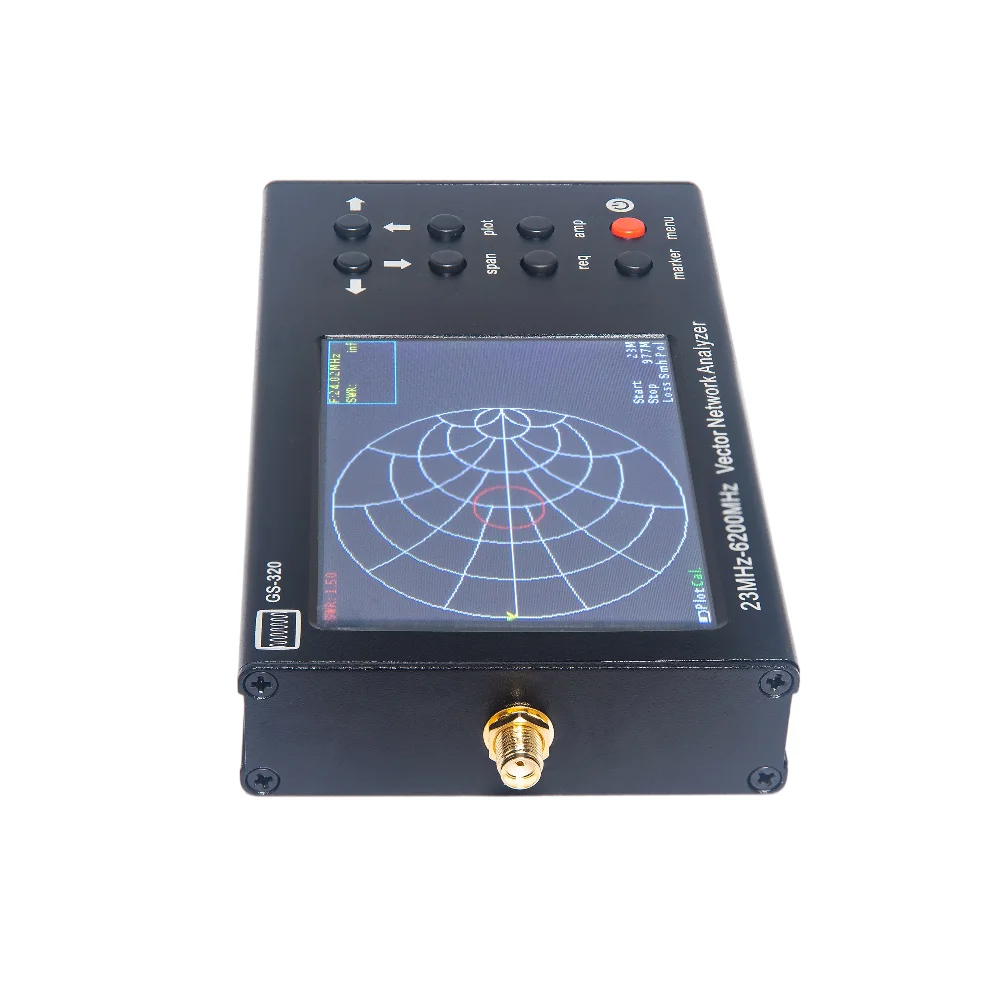

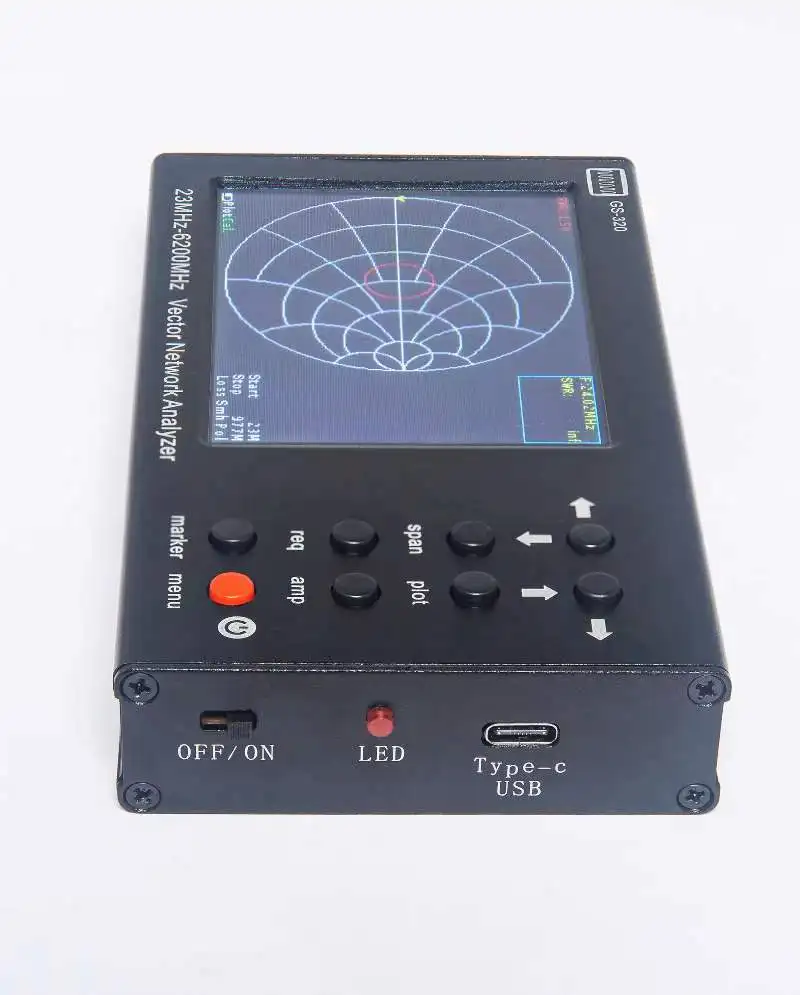

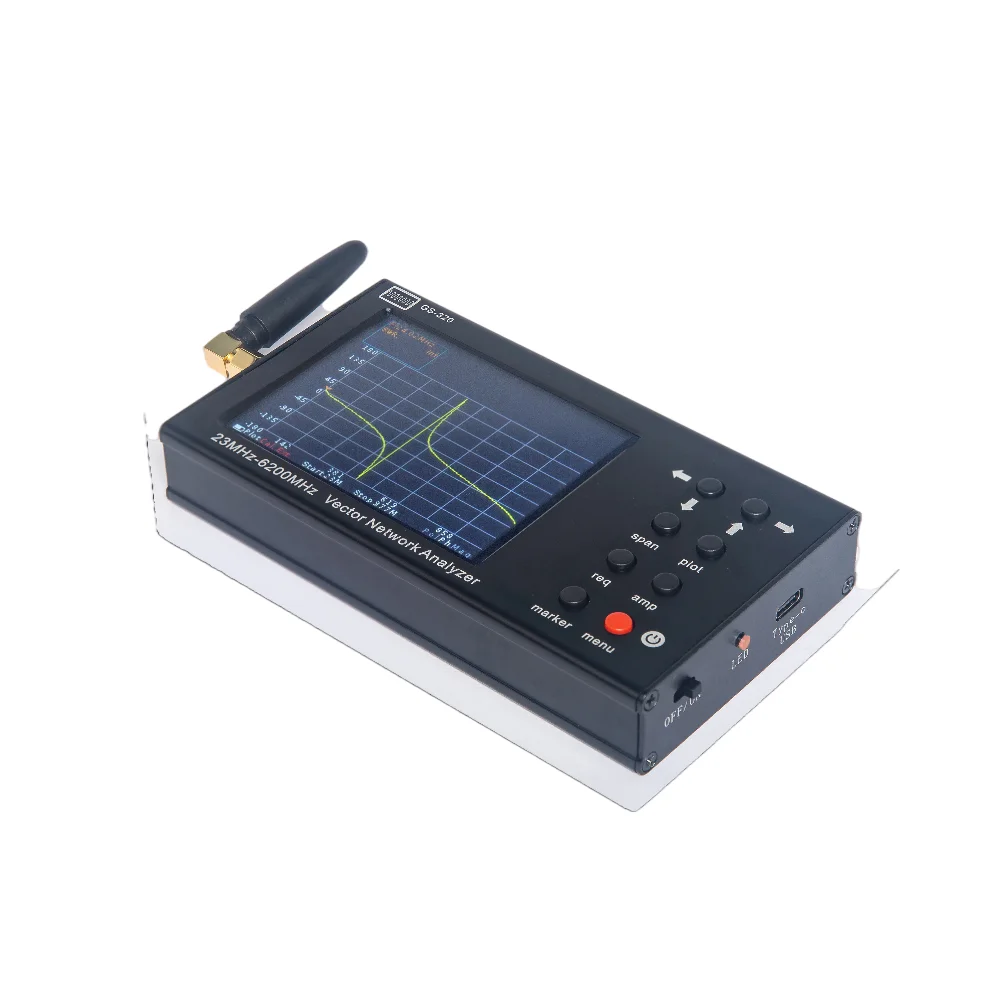

GS-320 изготовлен в прочном алюминиевом корпусе в виде мобильного автономного инструмента и в первую очередь предназначен для работы непосредственно на объекте, так как с малым весом и компактными размерами имеет низкое энергопотребление. Анализатор будет особенно полезен для компаний, работающих в области телекоммуникации, занимающихся установкой и обслуживанием антенн, усилением сотовой связи и т. д. С ним сервисные центры и ремонтные команды могут выполнять RF анализ кабеля и антенны при выполнении ввода в эксплуатацию или ремонтных работ. Кроме того, устройство идеально подходит для мастерских, радиолюбителей, образовательных учреждений и лабораторий.

Устройство имеет 3,2 "цвет резистивный сенсорный экран, чтобы показать результаты измерений и управлять устройством.

Например, вы можете использовать инструмент, чтобы сделать следующее:

-Чтобы выполнить соответствие сопротивления с помощью таблицы Smith

-Измерить соотношение стоящей волны

-Для измерения затухания в кабеле

-Для измерения расстояния до повреждения или неравномерности кабеля

Преимущества векторного сетевого анализатора GS-320 23-6200 МГц:

-Цветной сенсорный экран с диагональю 3,2 дюйма позволяет для быстрой настройки сканирования параметры и отображение результатов измерения

-Широкий диапазон рабочих частот: от 23 МГц до 6200 МГц

-Высокая скорость сканирования 1000 точек/с

-Высокая точность измерения: 0,25 дБ и 1,5 ° на всем диапазоне частот

-Возможность отображения до четырех независимых маркеров на всех диаграммах, что позволяет точно оценить измеренный параметр

-Отображение практически всех возможных интерпретаций коэффициента отражения

-Возможность измерения расстояния до повреждения и потери в кабеле

-Поддержка программного обеспечения ПК, может контролироваться через интерфейс ПК (программное обеспечение ПК может быть получено от дилеров)

-Малый вес и размеры: 480 грамм с «карманом» Размеры 145 × 75 × 24 мм

-Встроенный аккумулятор обеспечивает до 4 часов работы от батареи

-Возможность питания устройства с планшета или смартфона через Typc-USB кабель: не во время разрядки батареи не остановит рабочий процесс

Характеристики 23-6200 МГц:

-Диапазон рабочих частот: 23-6200 МГц

-Разрешение частоты: 10 кГц

-Максимальное количество точек сканирования: 1000

-Скорость сканирования: 1000 точек/с

-Направление моста, без корректировки по всему диапазону:>12 дБ

-Эффективность направленности (после полной калибровки одного порта):>50 дБ

-Отношение стоящей волны на входе:<2

-Измерение Фазы 1:> 1,50

Величины измерения precision1:> 0,25 дБ

-Разрешение, определяющее расстояние до fault2:(C x VF)/2S m

-Максимальная длина измеренного кабеля E3, с VF = 1:3000 м

-Максимальное входное напряжение постоянного тока: 25 в

-Отображение графиков: диаграмма Смита; Полярная диаграмма; Фаза коэффициента отражения; Величина; Логарифмическая величина; VSWR, расстояние-к-вине; Потеря кабеля

-Диапазон рабочих температур: 0...+ 40 ℃

-Диагональ экрана: 3,2 дюйма

-Тип экрана: сенсорный резистивный

-Разрешение экрана: 320х240

-Емкость аккумулятора: 4000 мАч

-Непрерывная батарея life4: ~ 4 h

-Время зарядки аккумулятора: ~ 6 ч

-Габаритные размеры (L×W×h):145 × 75 × 24

-Размеры посылка (L×W×h):240 × 130 × 35

-Масса: 0,48 кг

1. Измерение выполняется после разогрева устройства в течение не менее пяти минут с полной (короткой, открытой, нагрузочной) калибровкой одного порта. Изменение температуры окружающей среды от времени калибровки до времени измерения не должно превышать ± 3 °C.

2. Где C-это светильник скорости m/s; VF-это фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S-это диапазон частот сканирования в задаче частоты (Гц).

3. Зависит от количества затухания в кабеле и является пределом дисплея.

4. При температуре окружающей среды плюс 20 ± 5 °C после полной зарядки.

Устройство имеет заводскую калибровку, коннектор устройства воспринимается как опорная плоскость. Если вы планируете проводить измерения с помощью кабельной сборки, адаптеров и т. Д., вам нужно будет повторно использовать. Для этого используйте Набор для калибровки 50 Ом SOL (S- Short Standart - O -Open Standart L - Matched нагрузка). Наборы калибровки SOL чаще всего находятся в N-type и SMA-type форм-факторах. Выберите форм-фактор, соответствующий типу соединителя, на опорной плоскости которого запланирована калибровка.

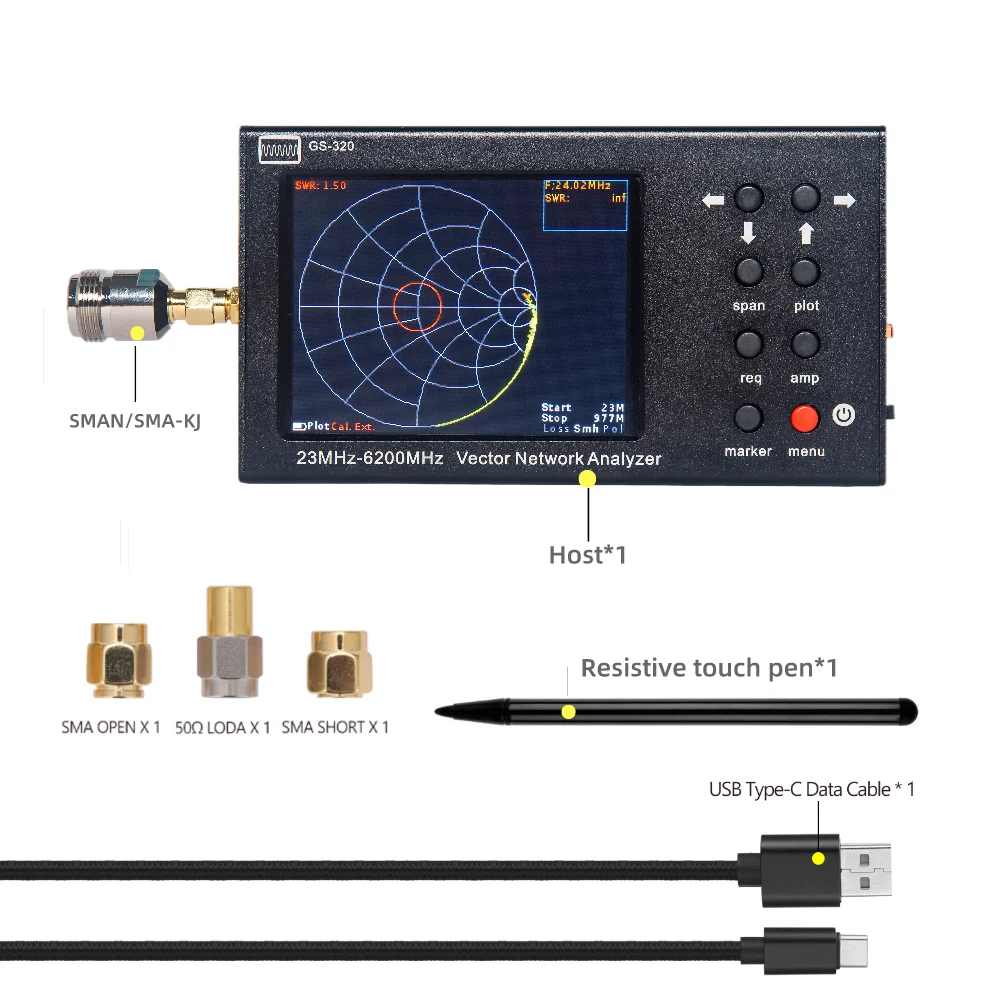

Оборудование:

-GS-320 векторный рефлектометр 23-6200 МГц * 1

-Typc-USB соединительный кабель * 1

-Калибратор SOL * 1

-N/SMA-KJ * 1

-Сенсорная ручка * 1

-Посылка * 1

Дополнительная информация:

-Устройство имеет гарантию производителя на 1 год с даты покупки.

-Устройство не является профессиональным измерительным прибором и предназначено для радиолюбителей.

-При необходимости мы можем разобрать устройство так, чтобы он легче прошел таможню. Для сборки требуется только отвертка.

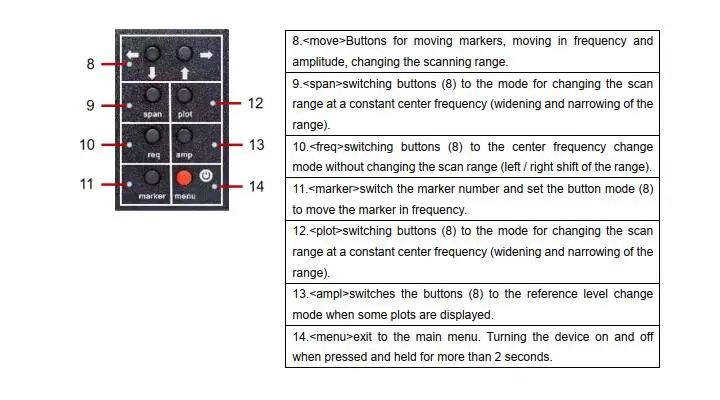

Интерфейс

Посылка включает в себя
