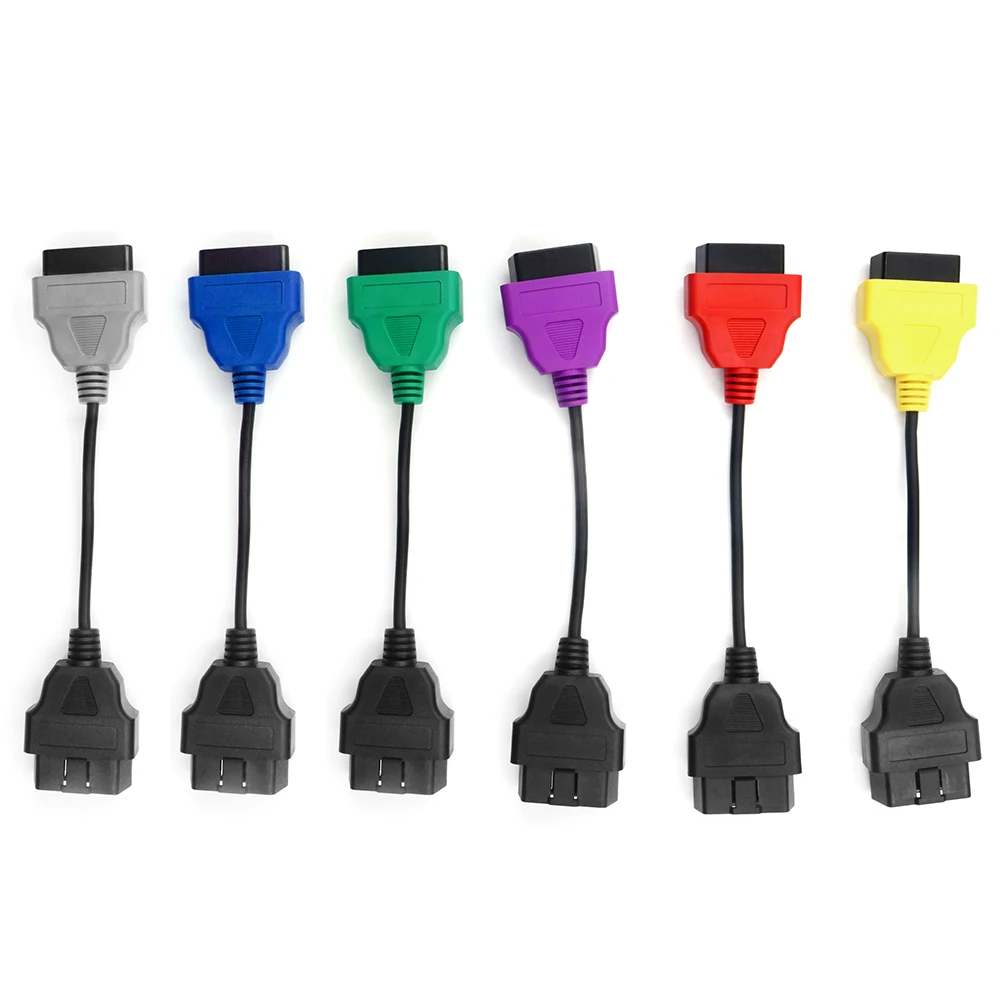

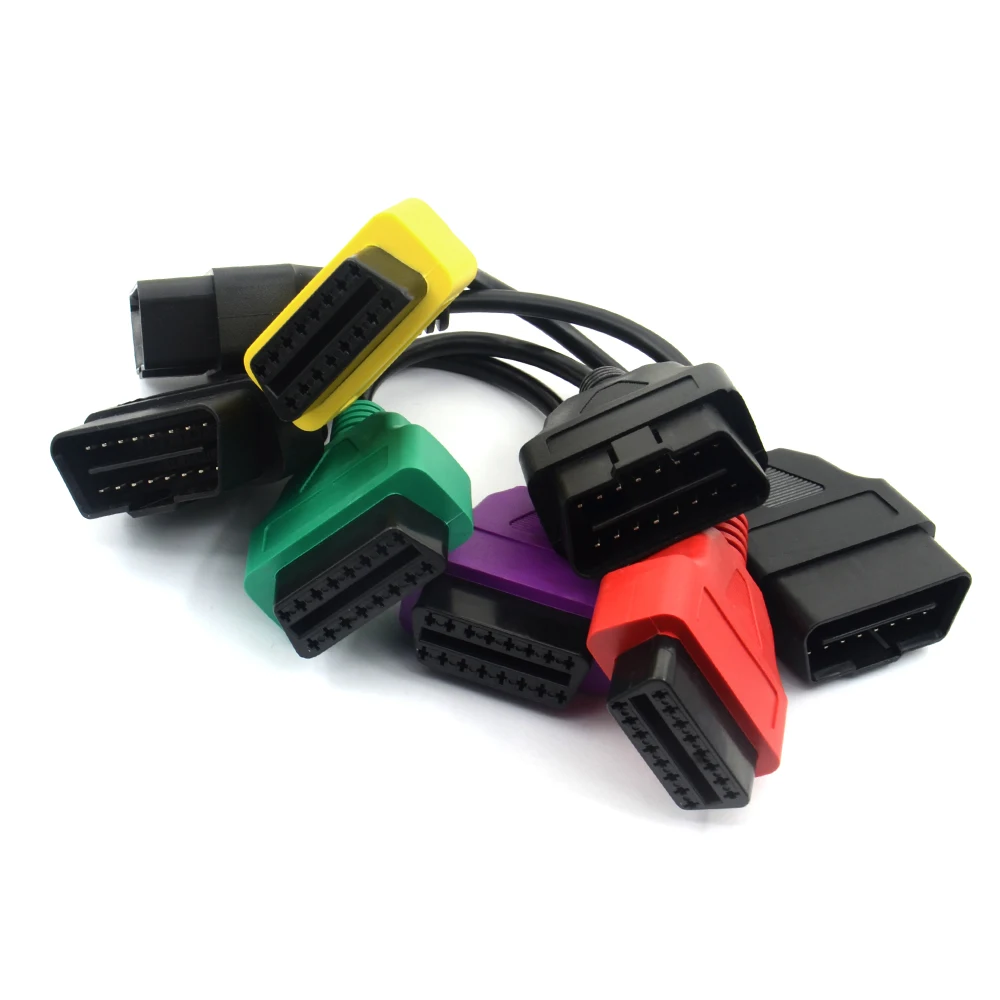

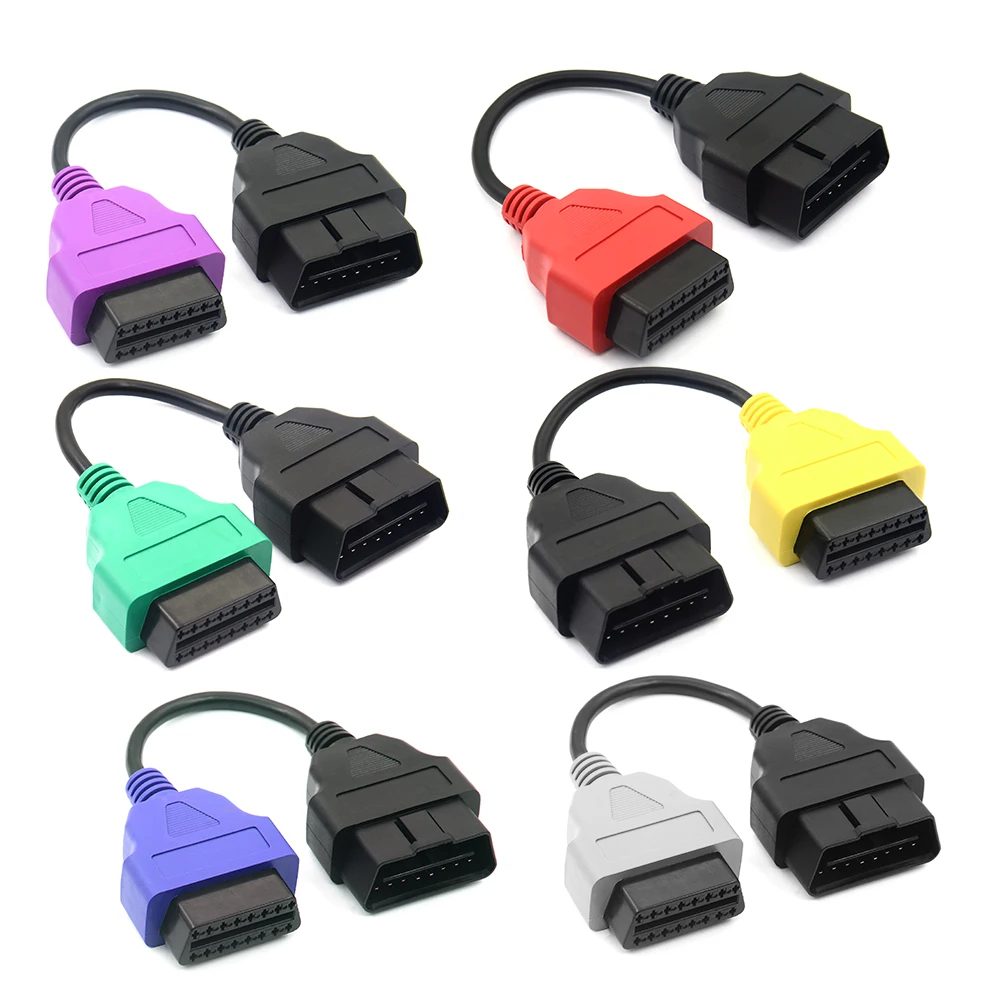

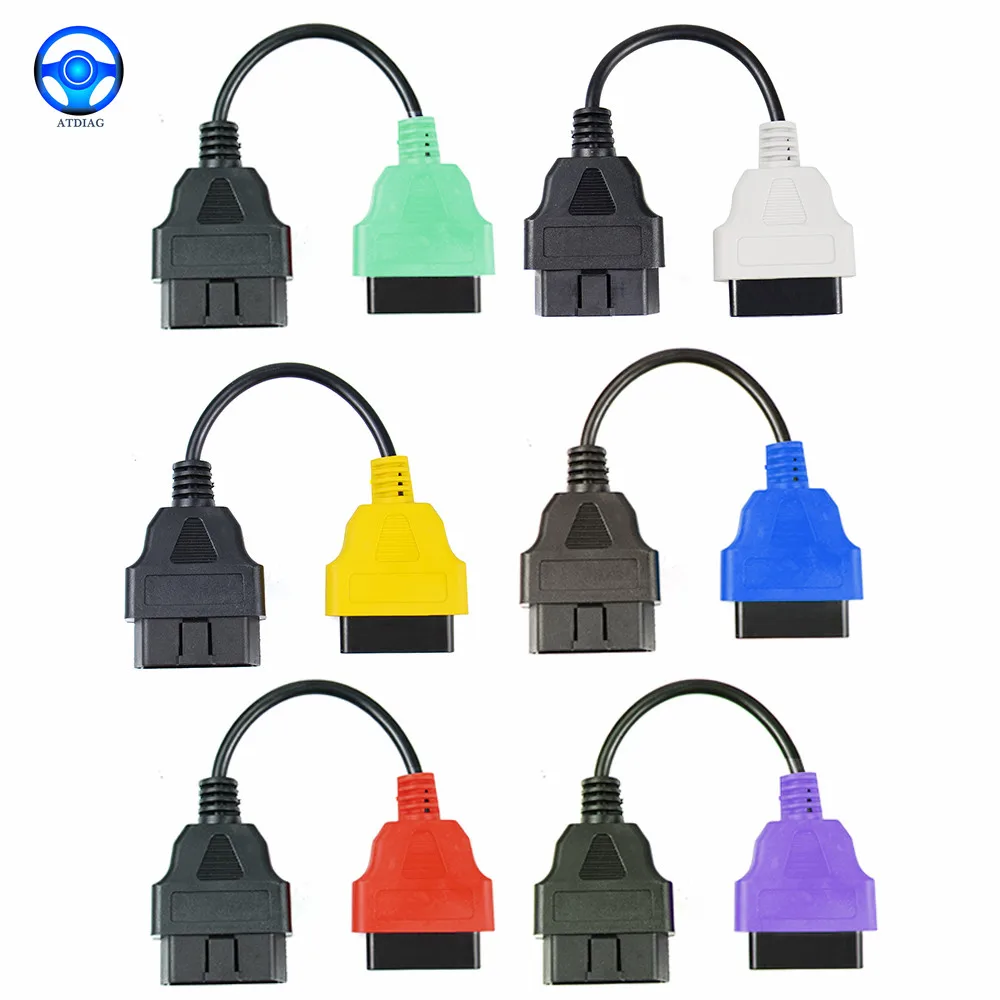

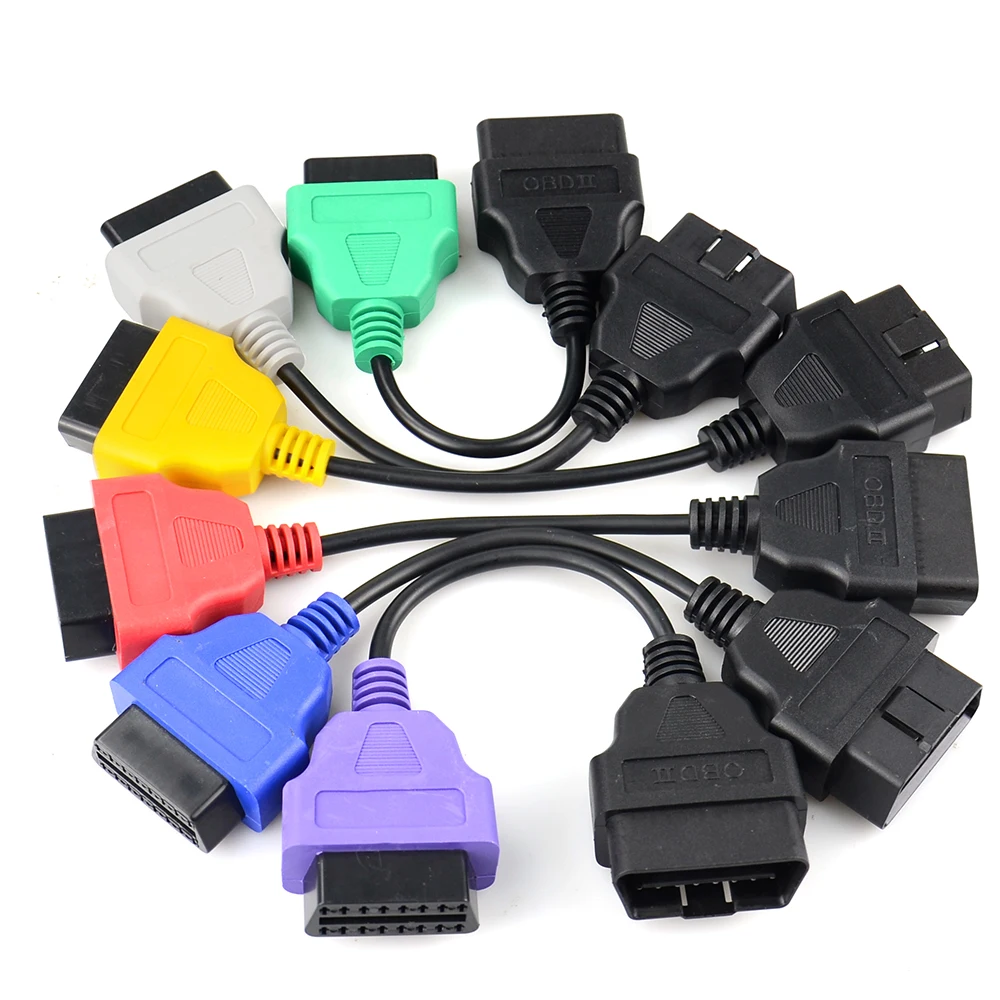

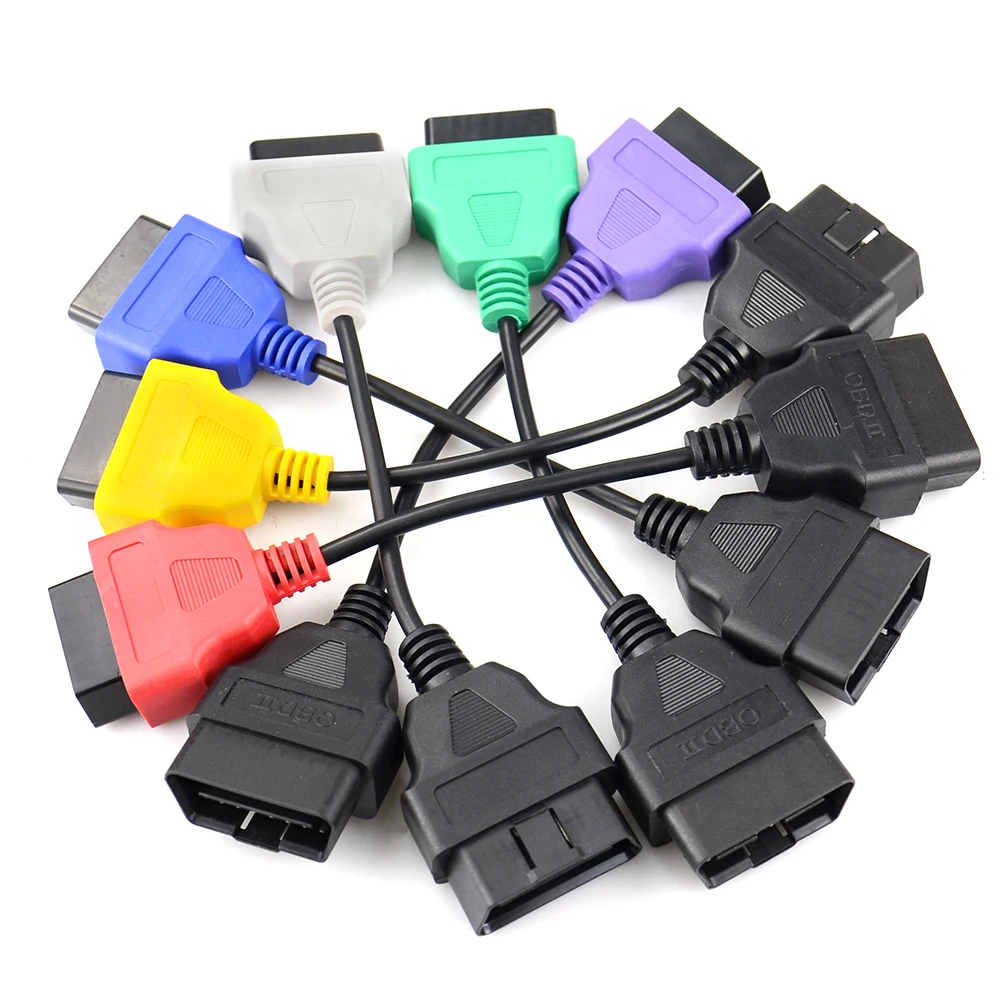

Кабель-переходник OBD2, 16 контактов, 6 шт., многоцветный, для Fiat, Alfa Romeo, Lancia

Профессиональный для FiatECUScan адаптер OBD OBD2 разъем ABS Подушка безопасности obd2 сканер Диагностический кабель для Fiat ECU Scan

MultiECUScan/для FiatECUScan Кабель-адаптер

Благодарим Вас за покупку кабелей-адаптеров для FiatECUScan посылка

Длина кабеля: 22 см

Примечание: используются только в качестве соединительного кабеля и не содержат программного обеспечения или диагностических кабелей

В комплекте 6 переходных кабелей, которые выполняют различные функции.

Зеленый провод адаптера ABS/питания («адаптер 1» на веб-сайте)

-РазработанДля обеспечения доступа к ABS и системам гидроусилителя на поддерживаемыхТранспортные средства. Этот адаптер имеет зеленый разъем на одном конце для удобстваИдентификация.

Используя этот адаптер, контакт 7 диагностического инструмента подключается к контактам 1,7,9 и 12 в автомобиле.

Красный провод адаптера подушки безопасности («адаптер 2» на веб-сайте)

-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.

Этот адаптер имеет красный разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакт 7 на диагностическом инструменте подключается к контакту 3 только к автомобилю.

Желтый провод адаптера CAN («адаптер 3» на веб-сайте)

-Разработан для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых автомобилях.

Этот адаптер имеет желтый разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакты 6 и 14 на диагностическом инструменте подключаются к контактам 1 и 9

Соответственно, на автомобиле контакт 7 на диагностическом инструменте подключен к контакту 12 на автомобиле.

Фиолетовый провод адаптера электрического капота («адаптер 4» на веб-сайте)

-Предназначен для обеспечения доступа к системе электрокапота на поддерживаемых автомобилях.

Этот адаптер имеет фиолетовый разъем на конце для удобной идентификации.

Используя этот адаптер, контакт 7 на диагностическом инструменте подключается к контактам 7,8,11 и 13 автомобиля.

СинийКонструкция провода адаптера модуля управления обеспечивает доступ к расширенным функциямНа автомобиле (например, мультимедиа, датчики слепых зон и т. д.)

СерыйБазовый провод адаптера модуля управления, предназначенный для обеспечения доступа к базовомуФункции на автомобиле (например, фары, контроллер парковки, АБС-пластик,Электрический руль и т. д.)

Упаковочный лист:

6 x соединительных кабелей ECU для Fiat
