Высококачественные АДАПТЕРНЫЕ кабели для Fiat ECU 643 шт. для FIAT ECU Scan OBD2 коннектор диагностический кабель Бесплатная доставка

Высокое качество для Fiat ECU 6/4/3 шт. адаптер Кабели для Фиат ECU сканирования OBD2 разъем Диагностический кабель Бесплатная доставка

Мульти-ECUScan/для FiatECUScan Кабель-адаптер

Благодарим Вас за покупку в Gendan адаптер Кабели для FiatECUScan посылка.

Длина кабеля: 22 см

Примечание: используется только как соединительный кабель и не содержит программного обеспечения или диагностических кабелей

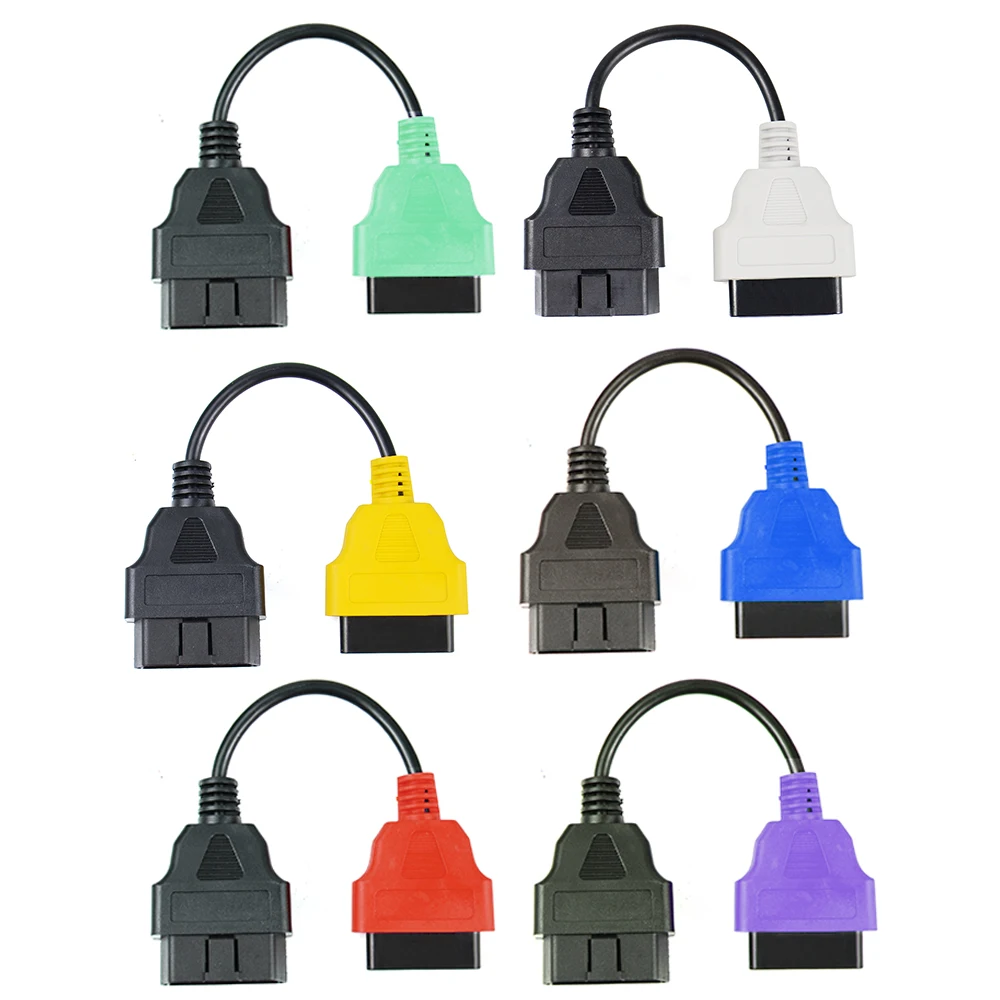

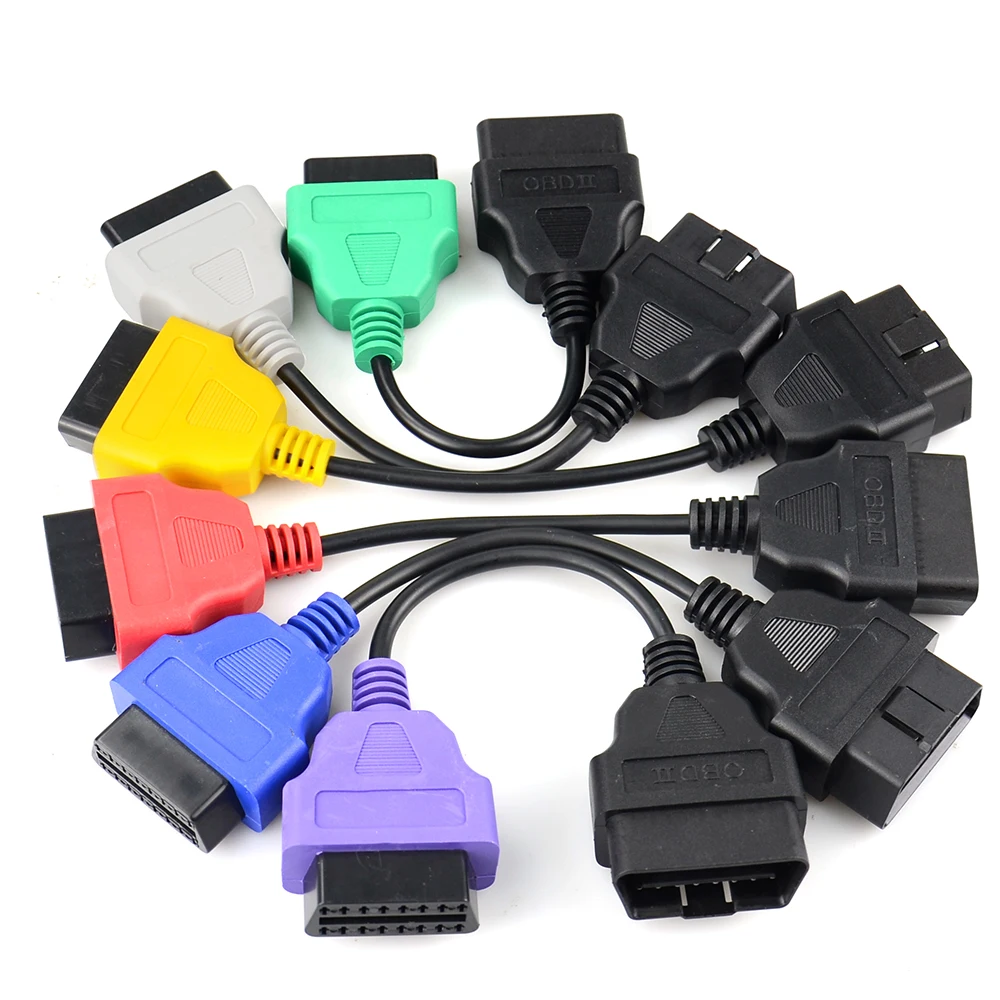

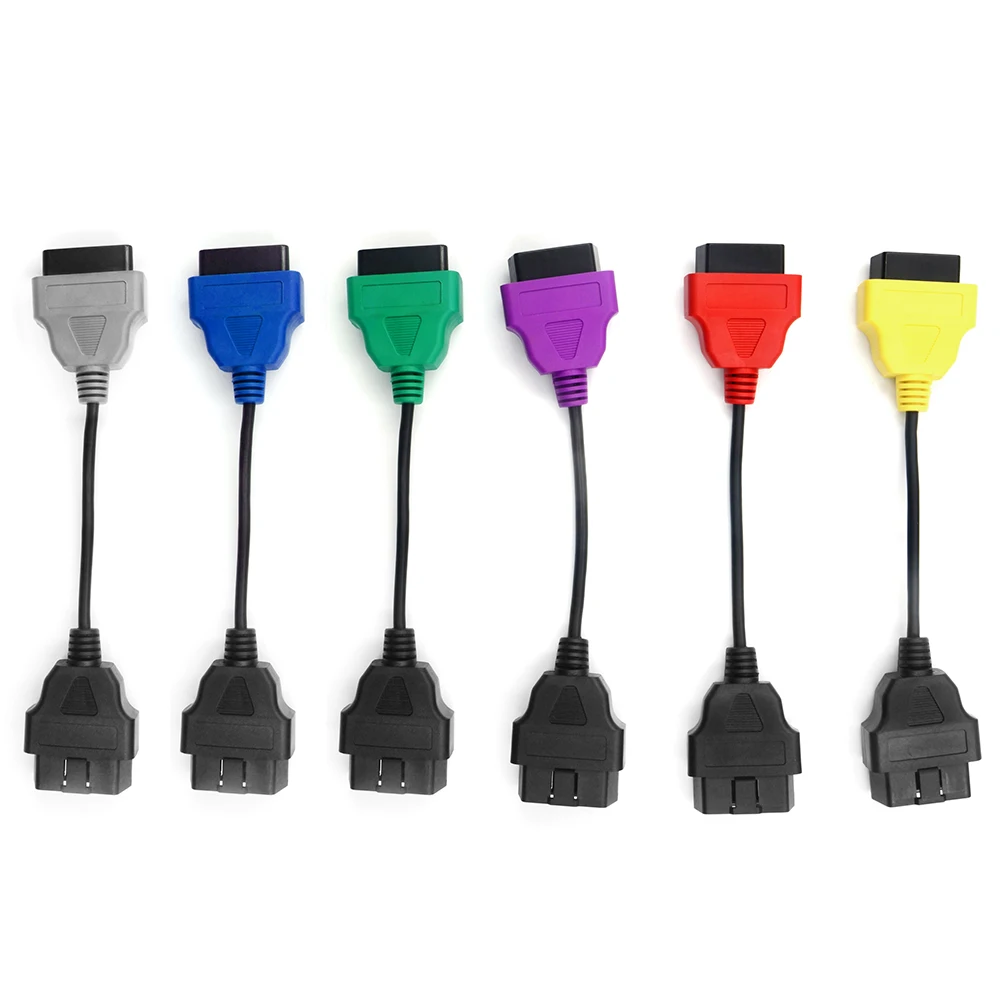

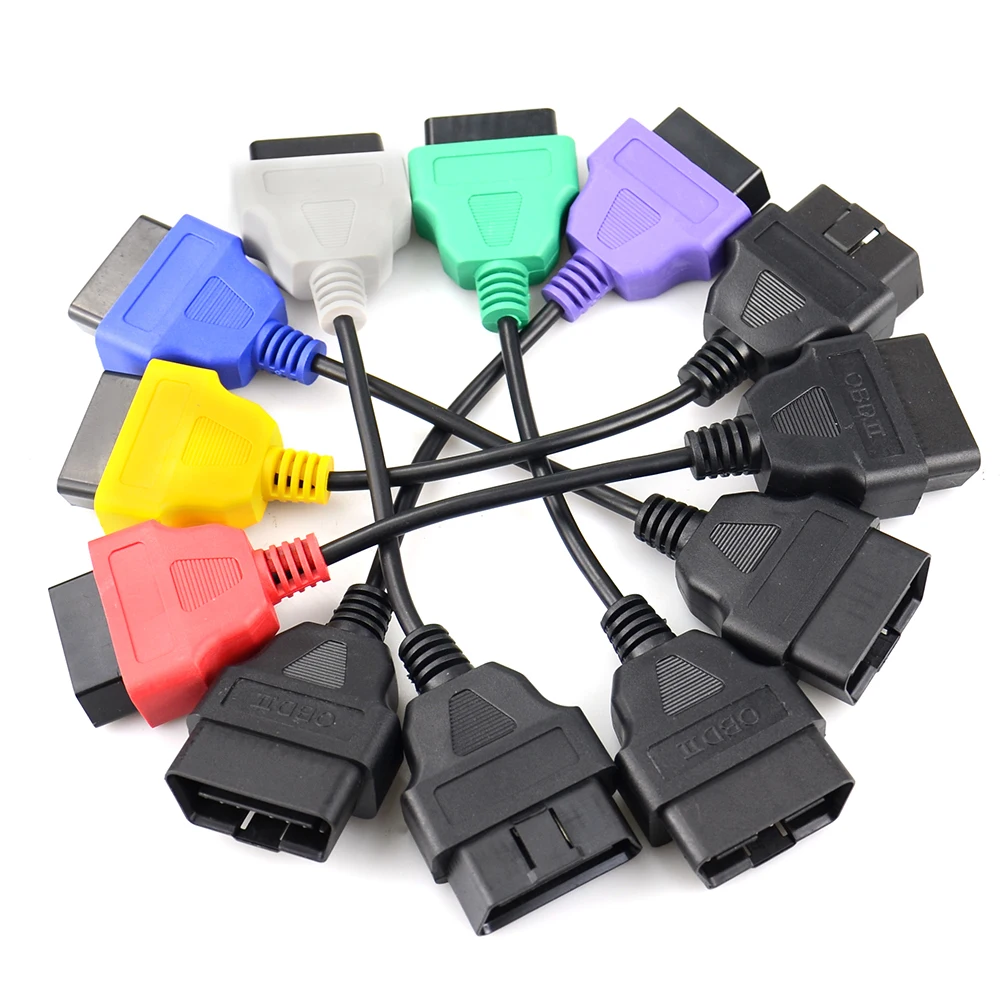

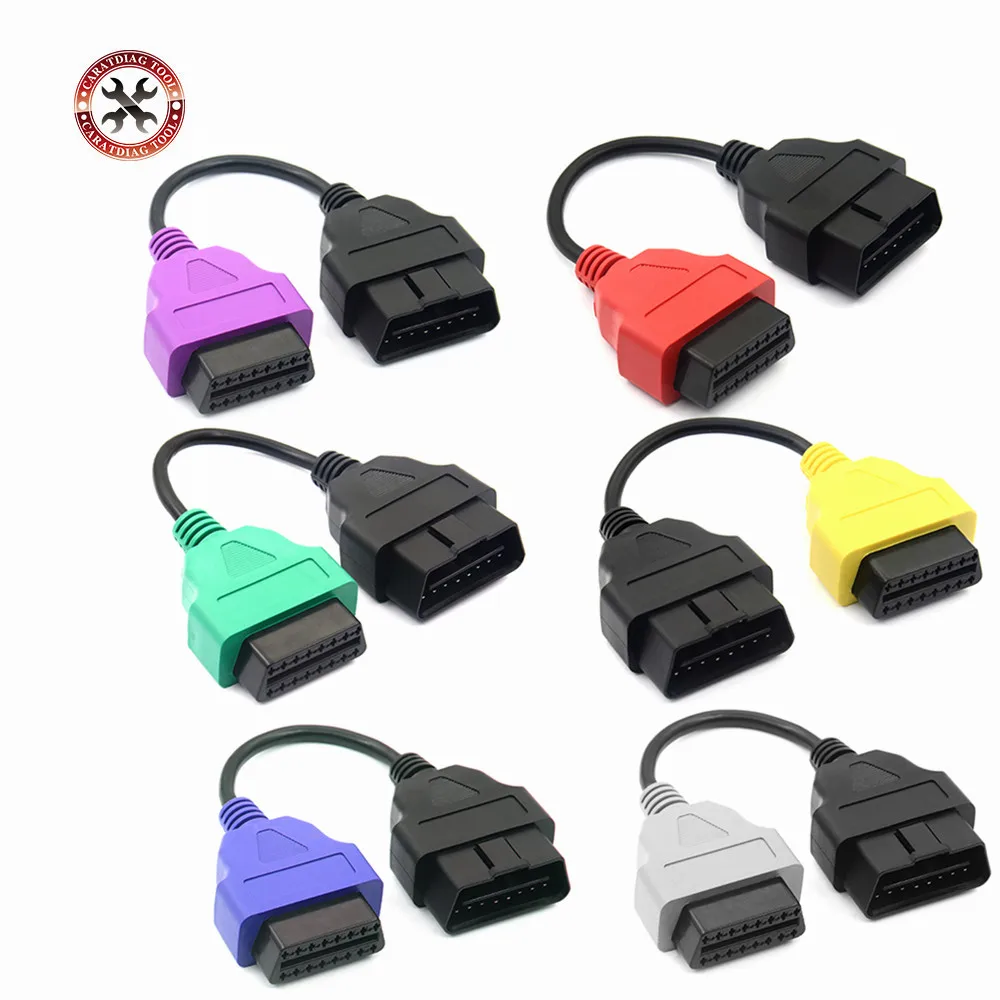

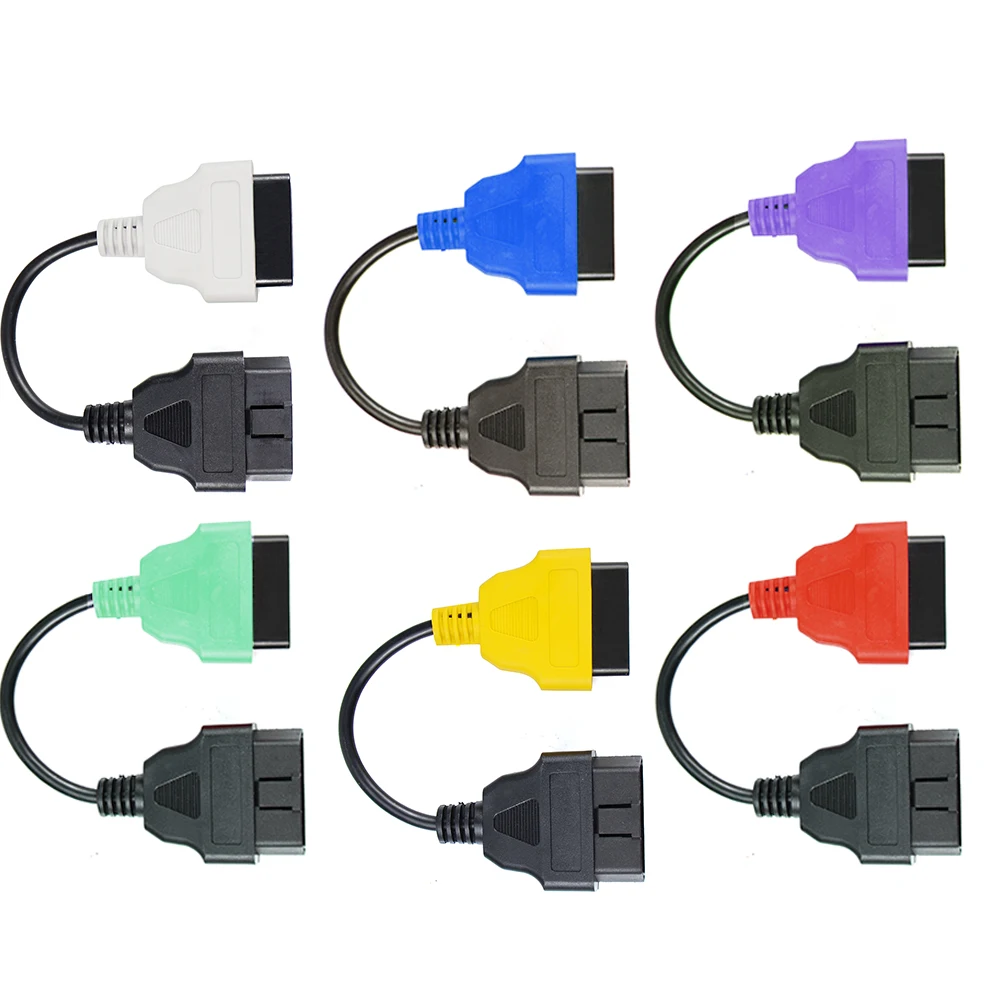

В комплект входят 6 адаптерных кабелей, которые выполняют различные функции.

Зеленый ABS / Power Sreeing адаптер свинца ("адаптер 1" на мульти-ECUScan сайте)

-Предназначен для обеспечения доступа к ABS и системам рулевого управления на поддерживаемых транспортных средствах. Этот адаптер имеет зеленый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 7 на диагностическом инструменте подключен к контактам 1,7,9 и 12 на автомобиле.

Красный свинец адаптера подушки безопасности ("адаптер 2" на сайте multi-ecuscan)

-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.

Этот адаптер имеет красный разъем на одном конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к pin 3 только pn автомобиль.

Желтый адаптер может привести ("адаптер 3" на мульти-сайте ECUScan)

-Предназначен для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых транспортных средствах.

Этот адаптер имеет желтый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 6 и 14 на диагностическом инструменте подключены к контактам 1 и 9

Соответственно на автомобиле, Pin 7 на диагностическом инструменте подключен к pin 12 на автомобиле.

Фиолетовый Электрический колпачок адаптер свинца ("адаптер 4" на мульти-ECUScan сайте)

-Предназначен для обеспечения доступа к электрической вытяжной системе на поддерживаемых транспортных средствах.

Этот адаптер имеет фиолетовый разъем на конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к контактам 7,8,11 и 13 один автомобиль.

Синий модуль управления адаптер конструкция провода позволяет получить доступ к расширенным функциям на транспортном средстве (например, мультимедиа, датчики слепых пятен и т. Д.)

Серый базовый модуль управления адаптер провод предназначен для обеспечения доступа к основным функциям на транспортном средстве (например, фары, контроллер парковки, ABS, Электрическое Рулевое управление и т. Д.)

Упаковочный лист:

6 x ECU соединительные кабели для Fiat
