Диагностический кабель для соединителя Fiatecuscan OBD2, 346 шт.компл.

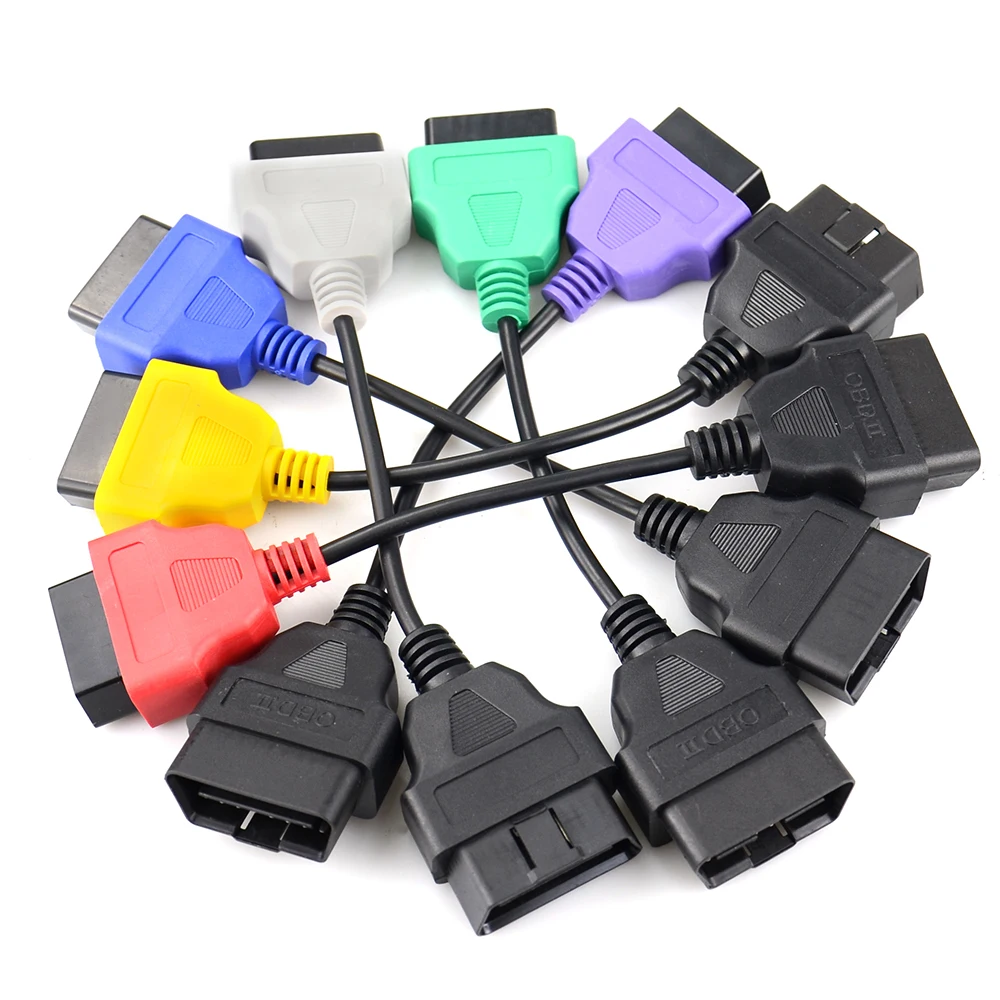

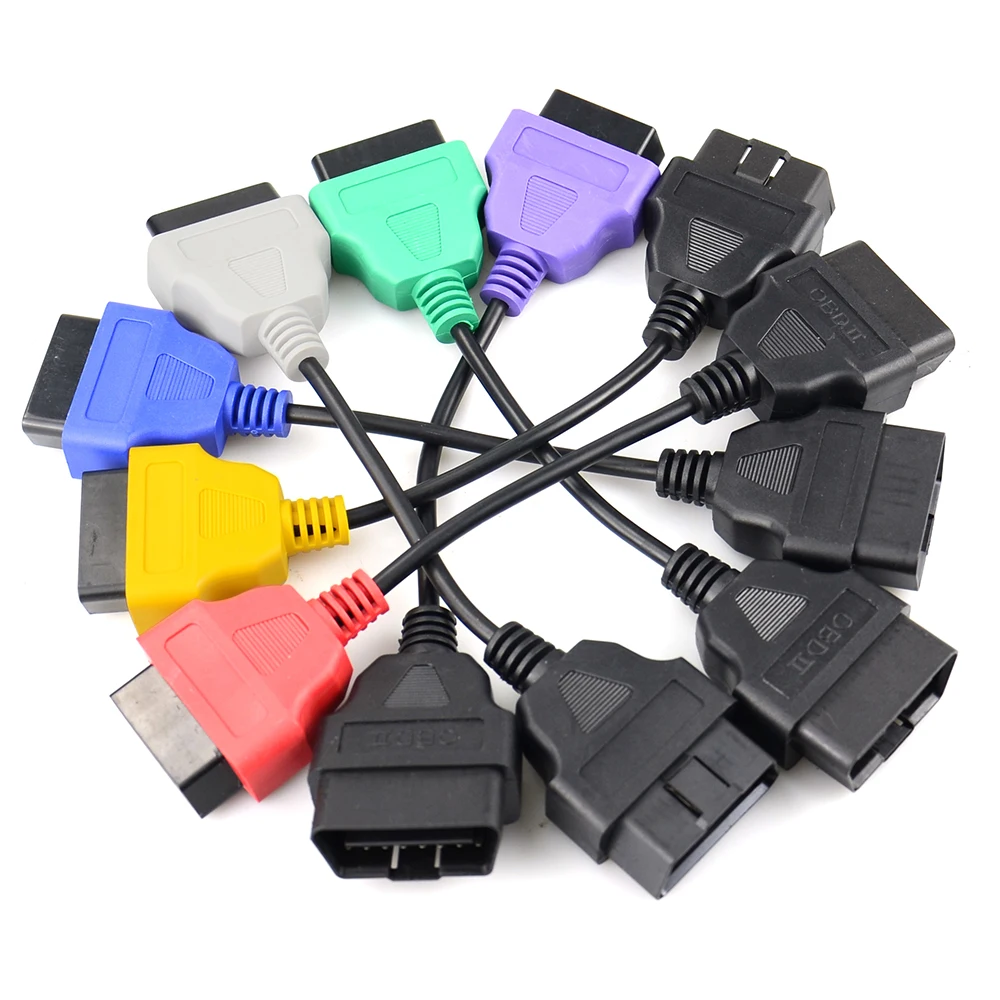

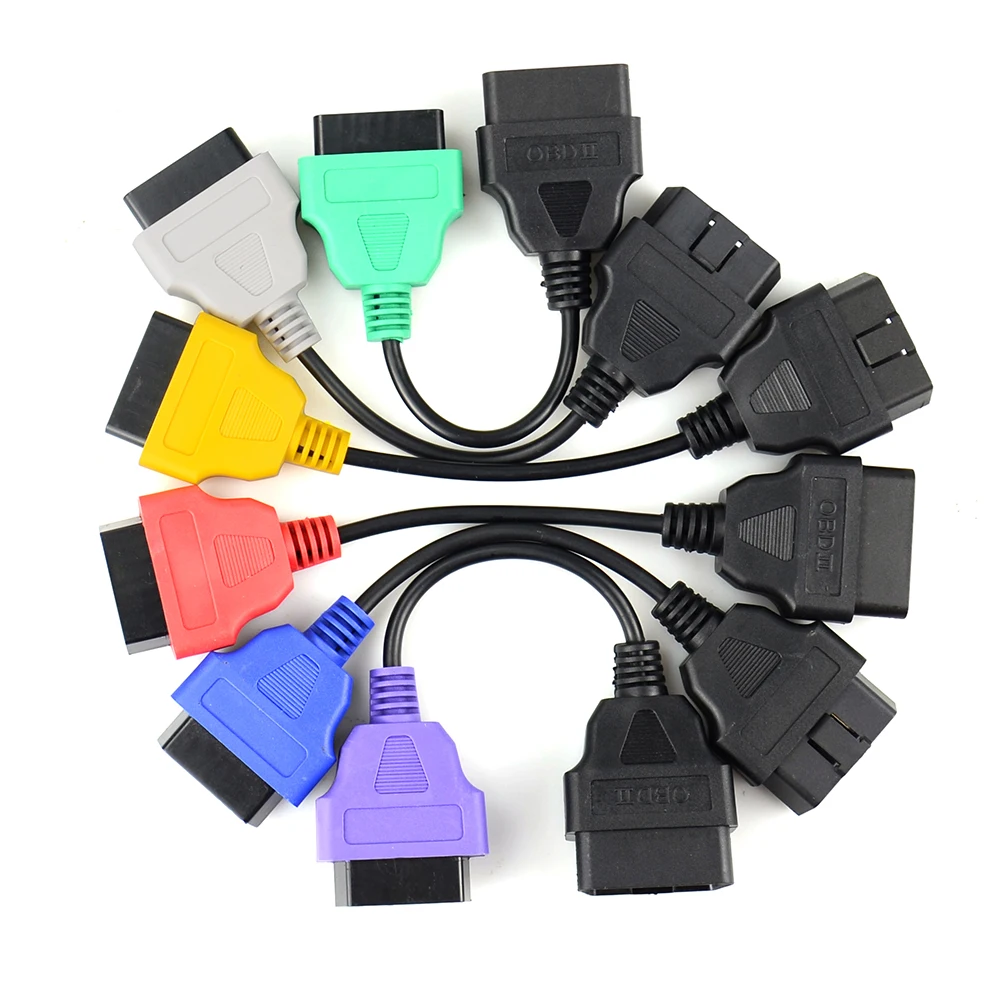

6 шт./компл. диагностический кабель разъема Fiatecuscan OBD2 для Fiat ECU Scan адаптер Диагностический кабель Бесплатная доставка

Некоторые примечания о компаньоне диагностического инструмента:

Мы предоставляем только аппаратное обеспечение (без программного обеспечения). Если вам нужно программное обеспечение: «FiatECUscan» или «MulitECUscan», перейдите на официальный сайт, чтобы купить его.

Внешний вид продукта только для справки, с учетом фактического продукта

Разработанный для удовлетворения требований диагностической системы, продукт идеально совместим с/Fi * atECUScan.

Спецификация:

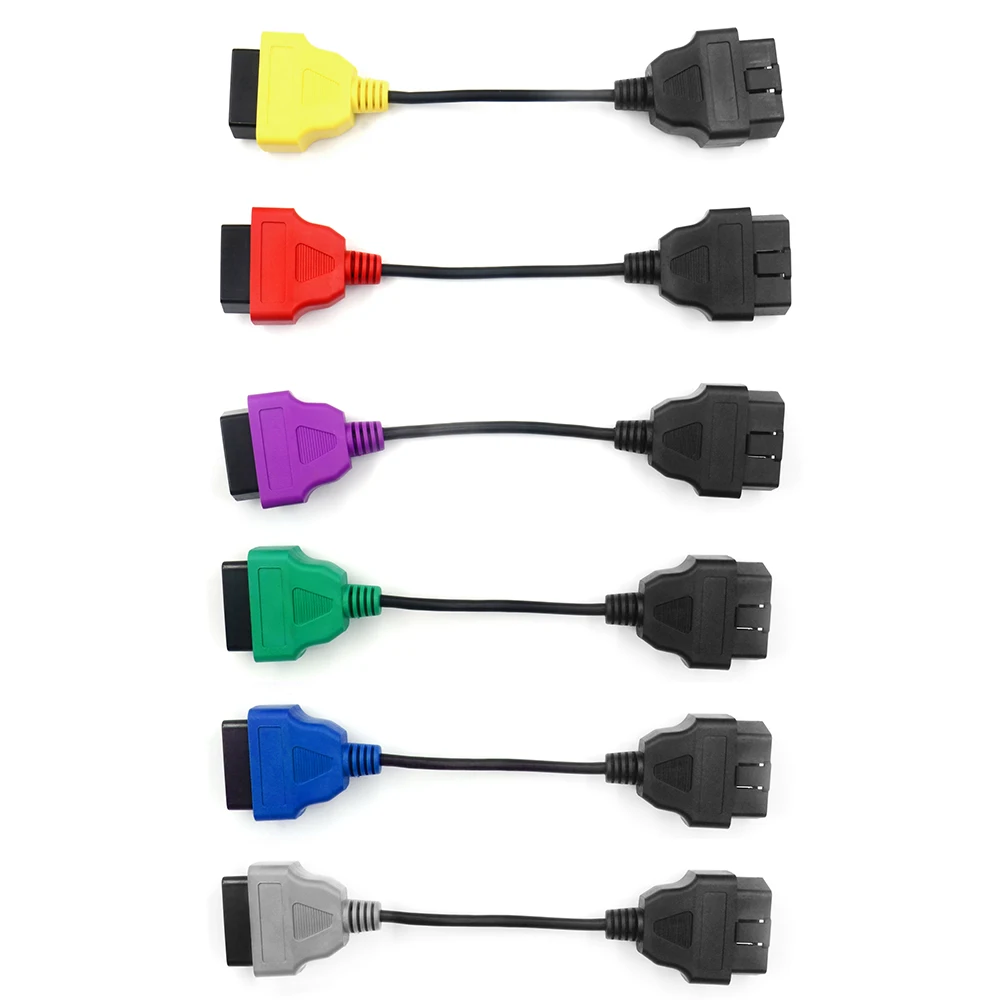

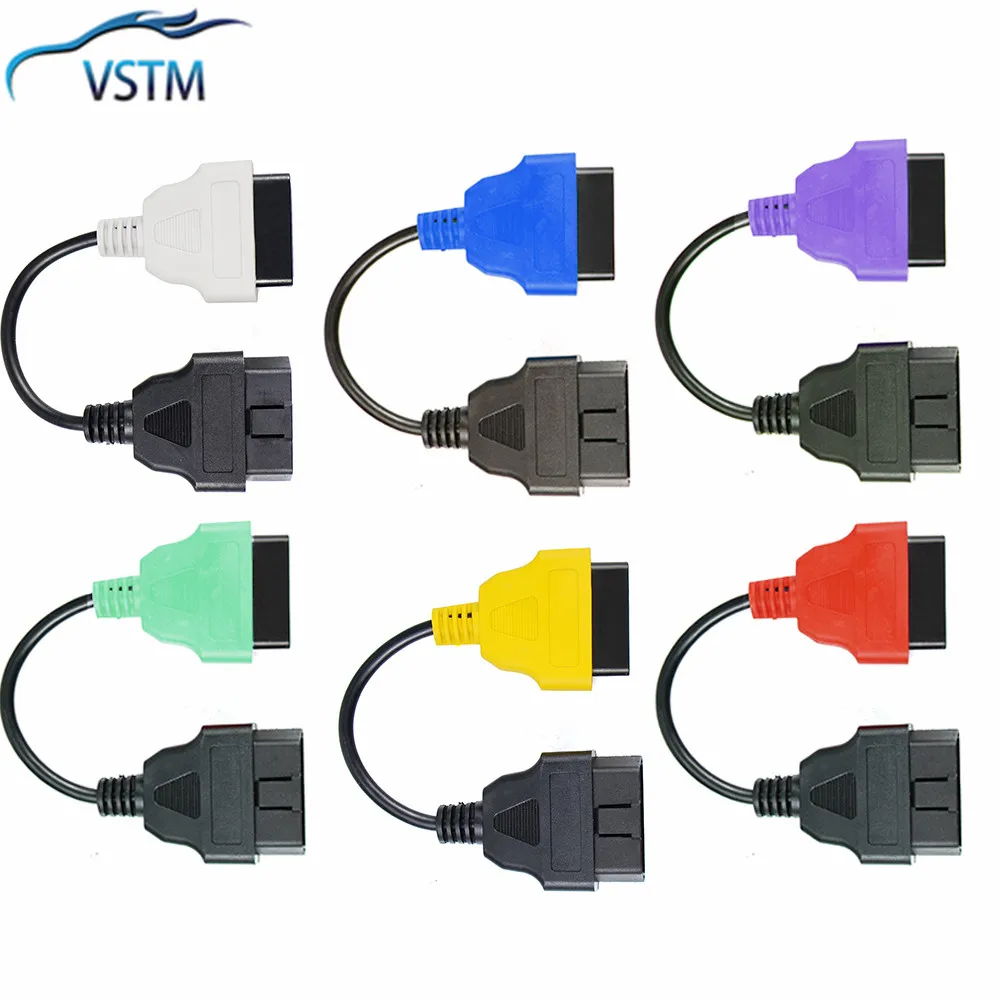

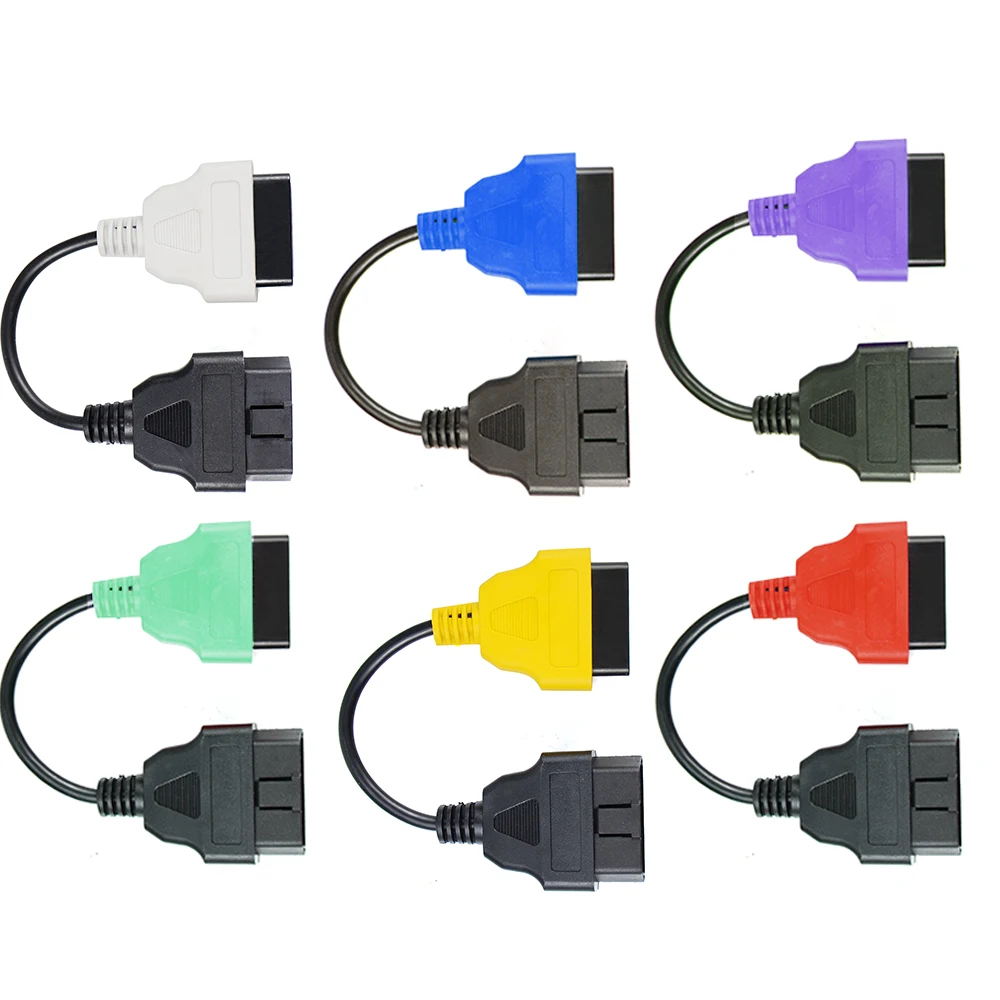

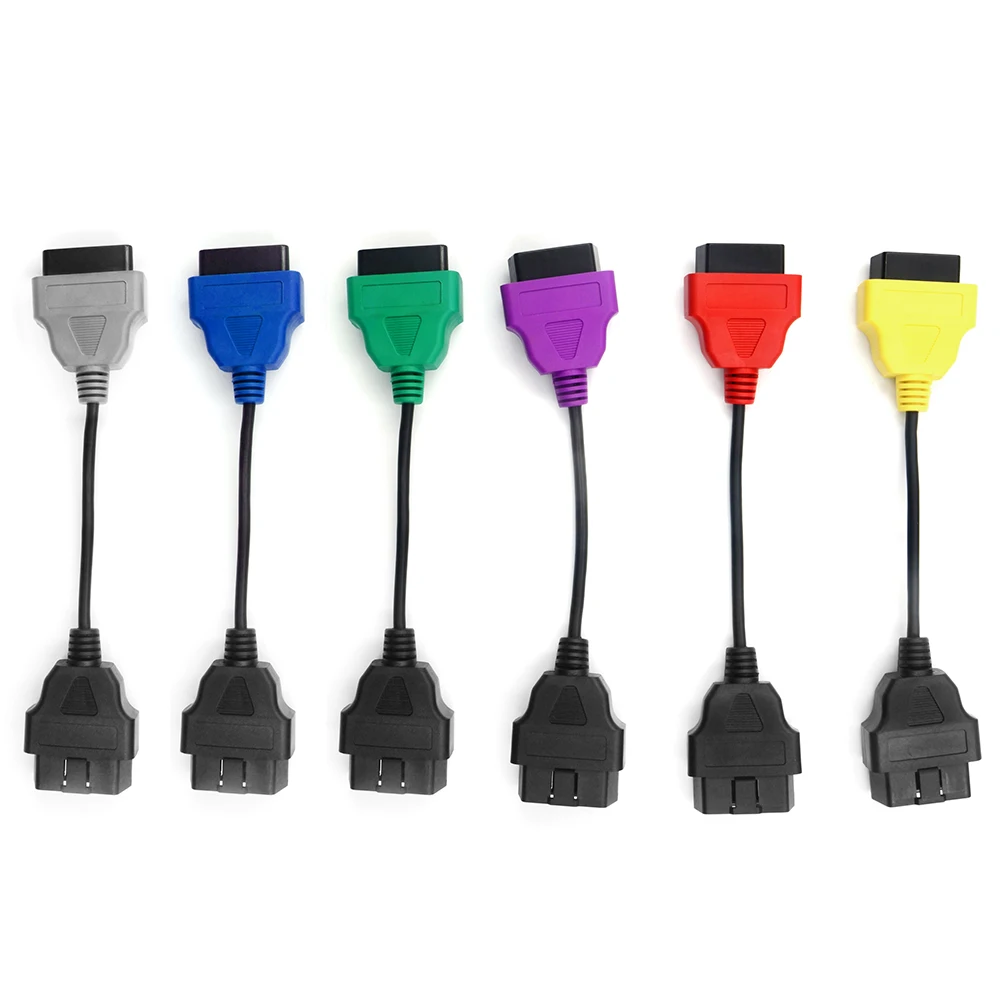

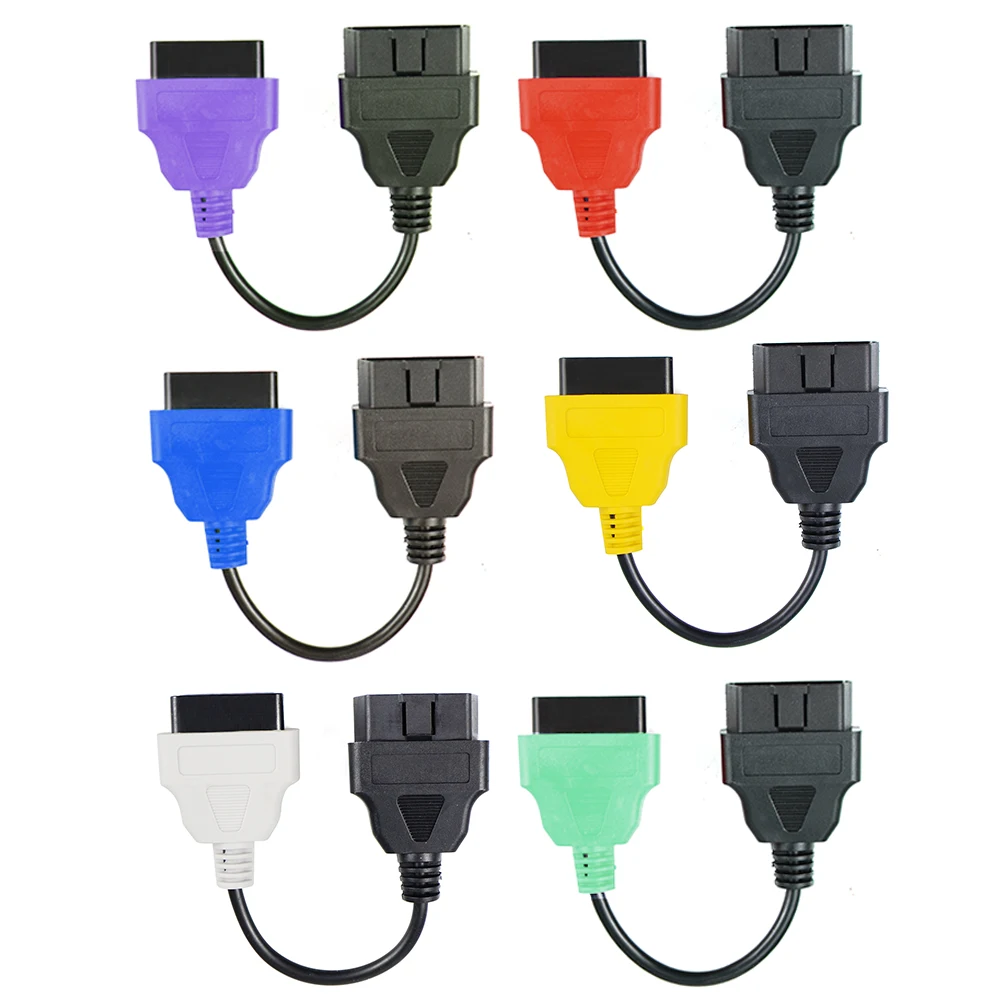

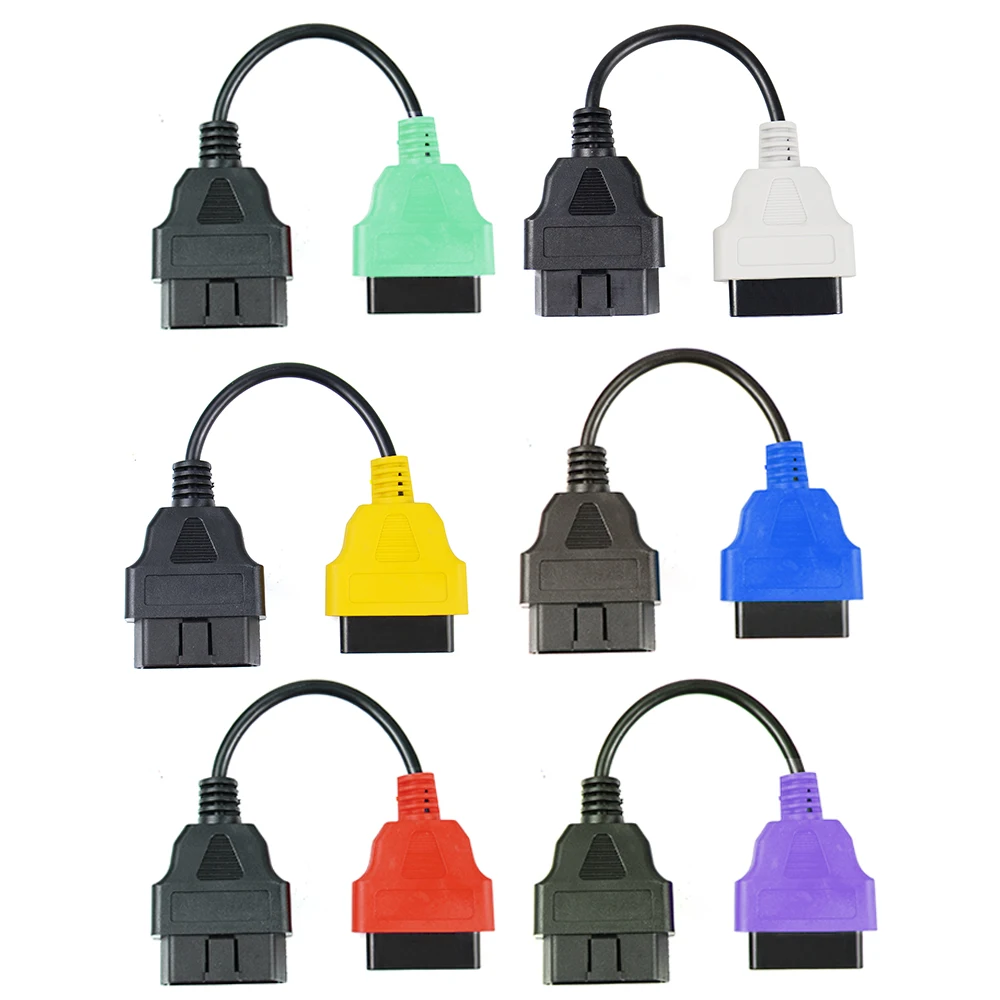

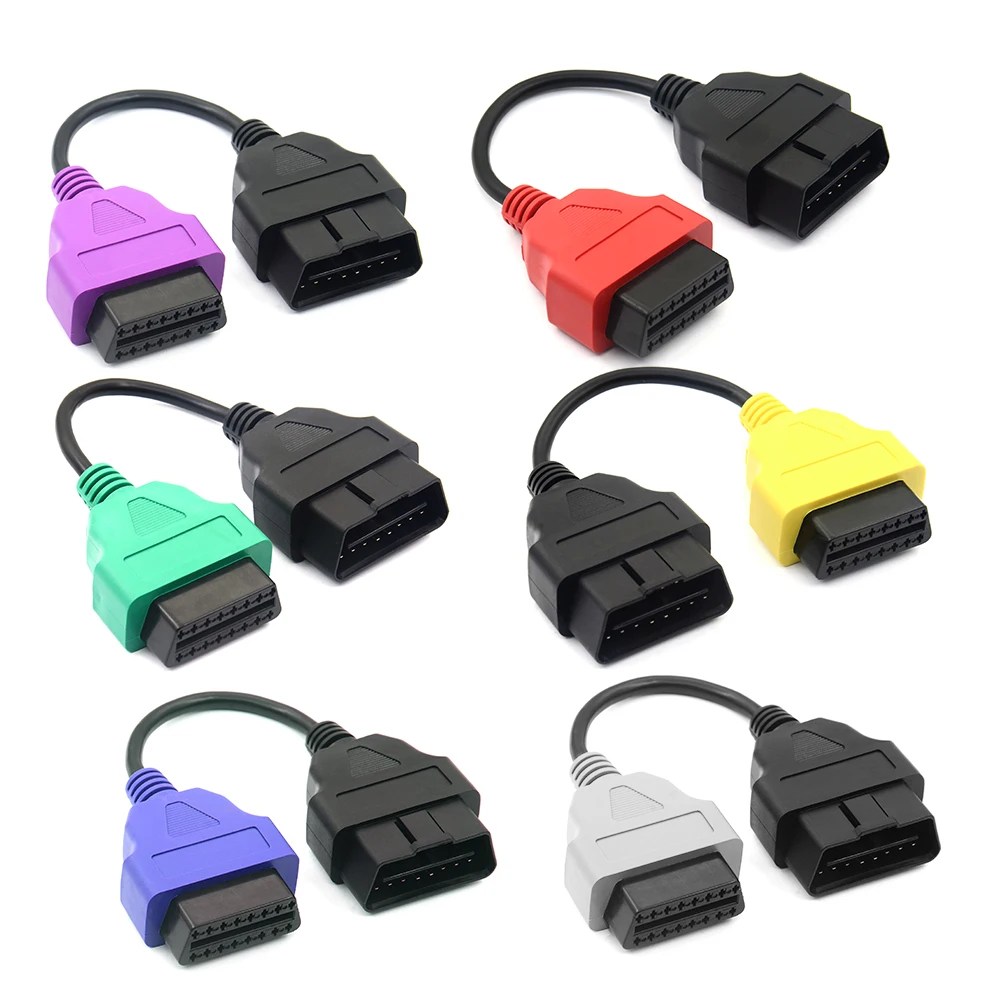

Зеленый адаптер свинца ( / Fi * адаптер atEcuScan 1) = двигатель, ABS, усилитель руля

Красный адаптер свинца (M / F * i/atEcuScan адаптер 2) = подушка безопасности

Желтый адаптер свинца (M / F * i/atEcuScan адаптер 3) = CAN

Фиолетовый адаптер свинца (M/ Fi * адаптер atEcuScan 4) = электрическая бленда

Синий адаптер свинца (M/ Fi * адаптер atEcuScan 5)= модуль управления

Серый адаптер свинца (M / Fi * адаптер atEcuScan 6)= базовый модуль управления

Конфигурации штифта:

Зеленый адаптер свинца = гнездовой штифт от 7 до мужских штифтов 1,7,9,12.

Красный адаптер свинца = гнездовой штырь 7 на штырь 3

Желтый адаптер свинца = гнездовой штырь 6 на мужской штырь 1/женский штырь 14 на мужской штырь 9/женский штырь 7 на мужской штырь 12

Фиолетовый адаптер свинца = Женский штырь от 7 до штырьков 7,8,11,13

Описание:

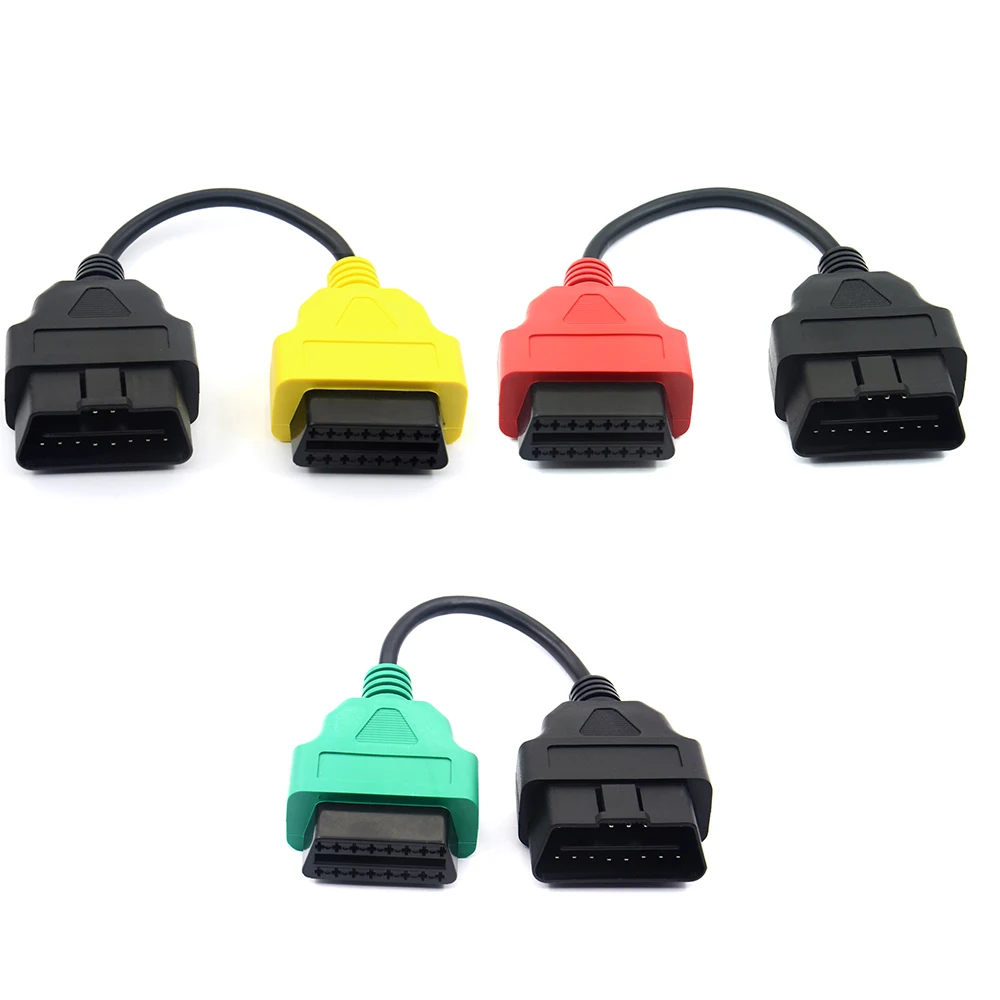

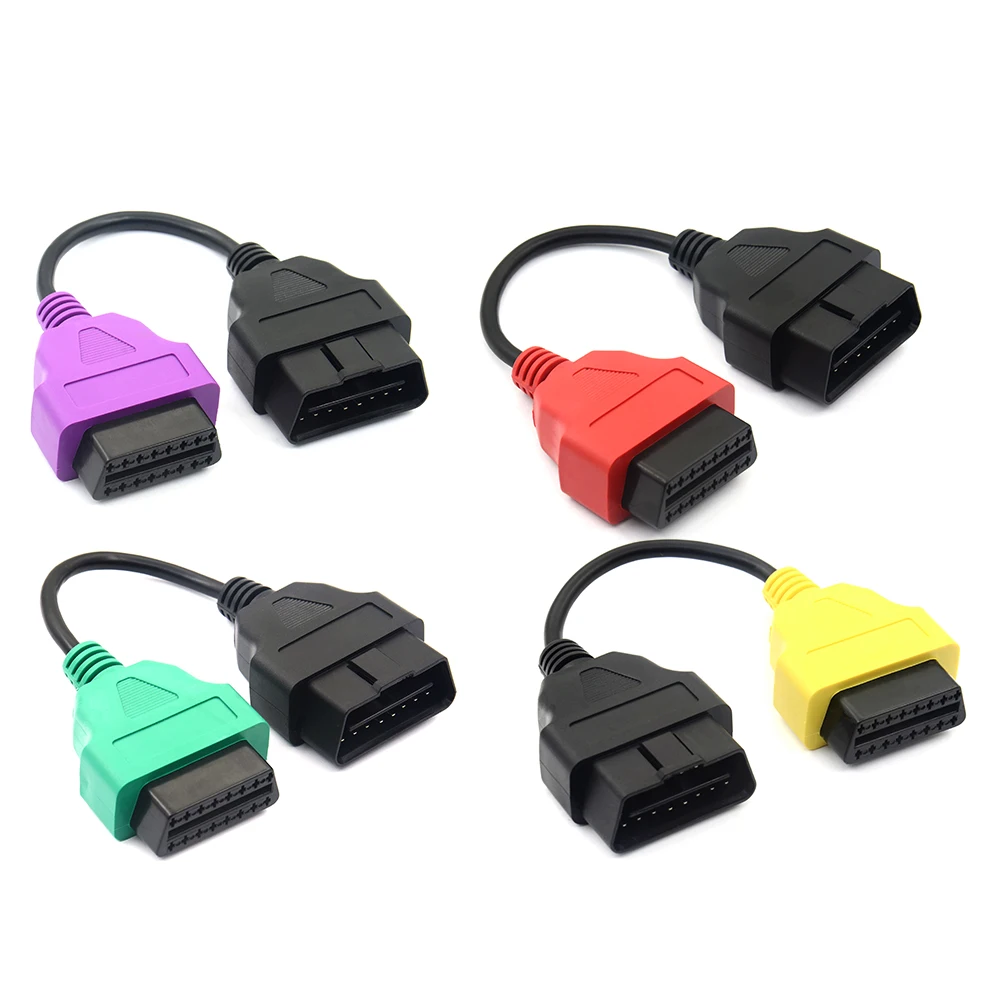

1. Зеленый АБС-пластик/блок питания ("адаптер 1" на веб-сайте)

-Предназначен для обеспечения доступа к ABS и системам рулевого управления на поддерживаемых транспортных средствах. Этот адаптер имеет зеленый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 7 на диагностическом инструменте подключен к контактам 1,7,9 и 12 на автомобиле.

2. Красный свинец адаптера подушки безопасности («адаптер 2» на веб-сайте M)

-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.

Этот адаптер имеет красный разъем на одном конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к pin 3 только pn автомобиль.

3. Желтый может привести адаптер ("адаптер 3" на сайте M)

-Предназначен для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых транспортных средствах.

Этот адаптер имеет желтый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 6 и 14 на диагностическом инструменте подключены к контактам 1 и 9

Соответственно на автомобиле, Pin 7 на диагностическом инструменте подключен к pin 12 на автомобиле.

4. Фиолетовый адаптер с электрической блендой («адаптер 4» на веб-сайте M)

-Предназначен для обеспечения доступа к электрической вытяжной системе на поддерживаемых транспортных средствах.

Этот адаптер имеет фиолетовый разъем на конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к контактам 7,8,11 и 13 один автомобиль.

5. Синий модуль управления адаптер конструкция провода позволяет получить доступ к расширенным функциям на транспортном средстве (например, мультимедиа, датчики слепых пятен и т. Д.)

6. Серый базовый модуль управления адаптером предназначен для обеспечения доступа к основным функциям на транспортном средстве (например, фары, контроллер парковки, ABS, Электрическое Рулевое управление и т. д.)

Поддержка и параметры:

Этот продукт поддерживает следующие бренды автомобилей:

Для Jeep

Для Chrysler

Для Dodge

Для FIAT

Для LANCIA

Для получения дополнительной информации см. Официальный сайт m'

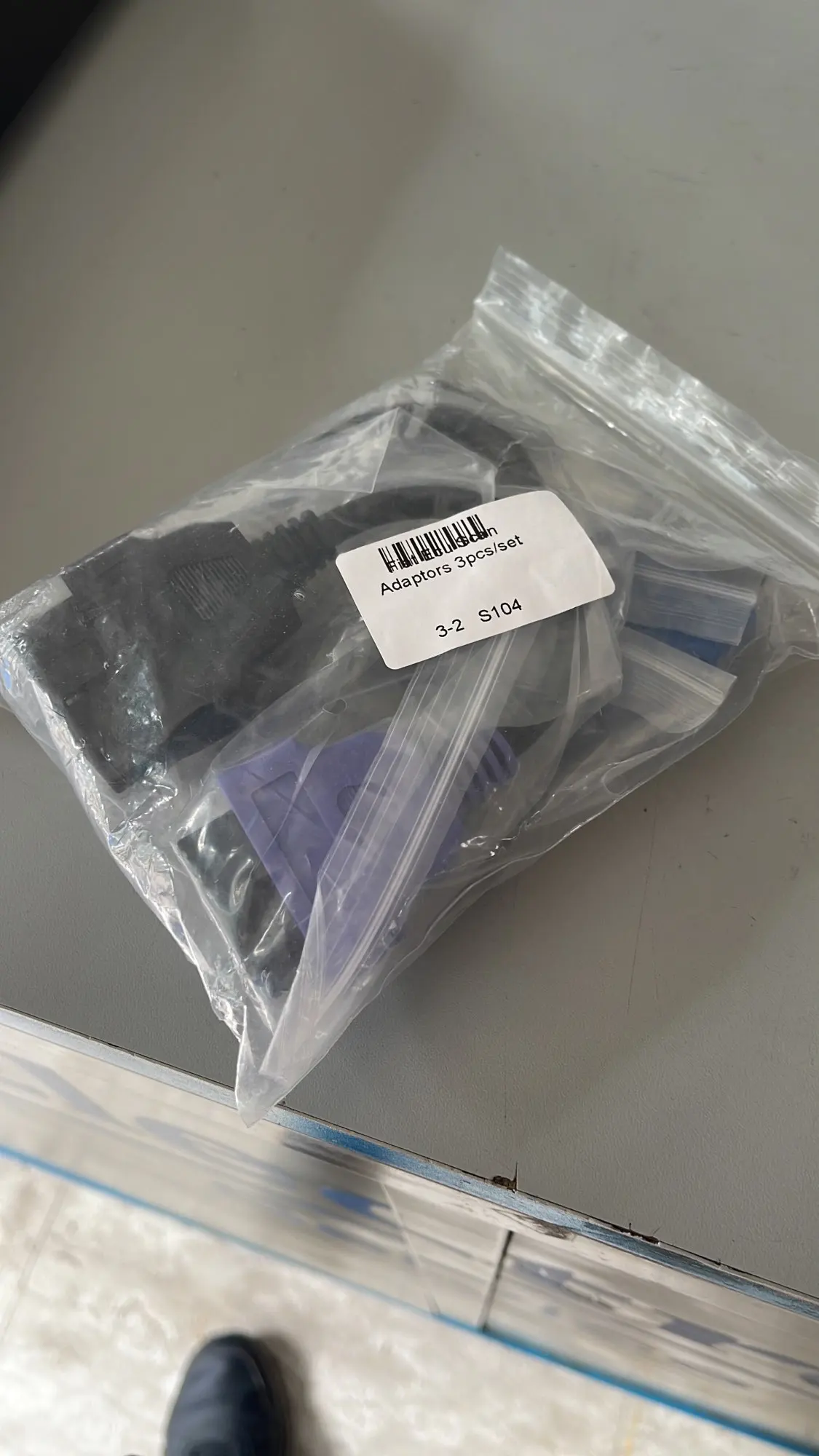

Посылка включает в себя:

6 шт диагностических кабелей для Fiat
