Профессиональный адаптер для сканирования FiatECU OBD OBD2 коннектор мульти сканирование ABS Подушка obd2 сканер Диагностический кабель для сканирования Fiat ECU

Профессиональный для FiatECU сканирования адаптер OBD OBD2 разъем мульти сканирования ABS подушки безопасности obd2 сканер Диагностический кабель для Fiat ECU сканирования

Для кабеля адаптера FiatECUScan

Благодарим Вас за покупку в Gendan адаптер Кабели для FiatECUScan посылка.

Длина кабеля: 22 см

Примечание: используется только как соединительный кабель и не содержит программного обеспечения или диагностических кабелей

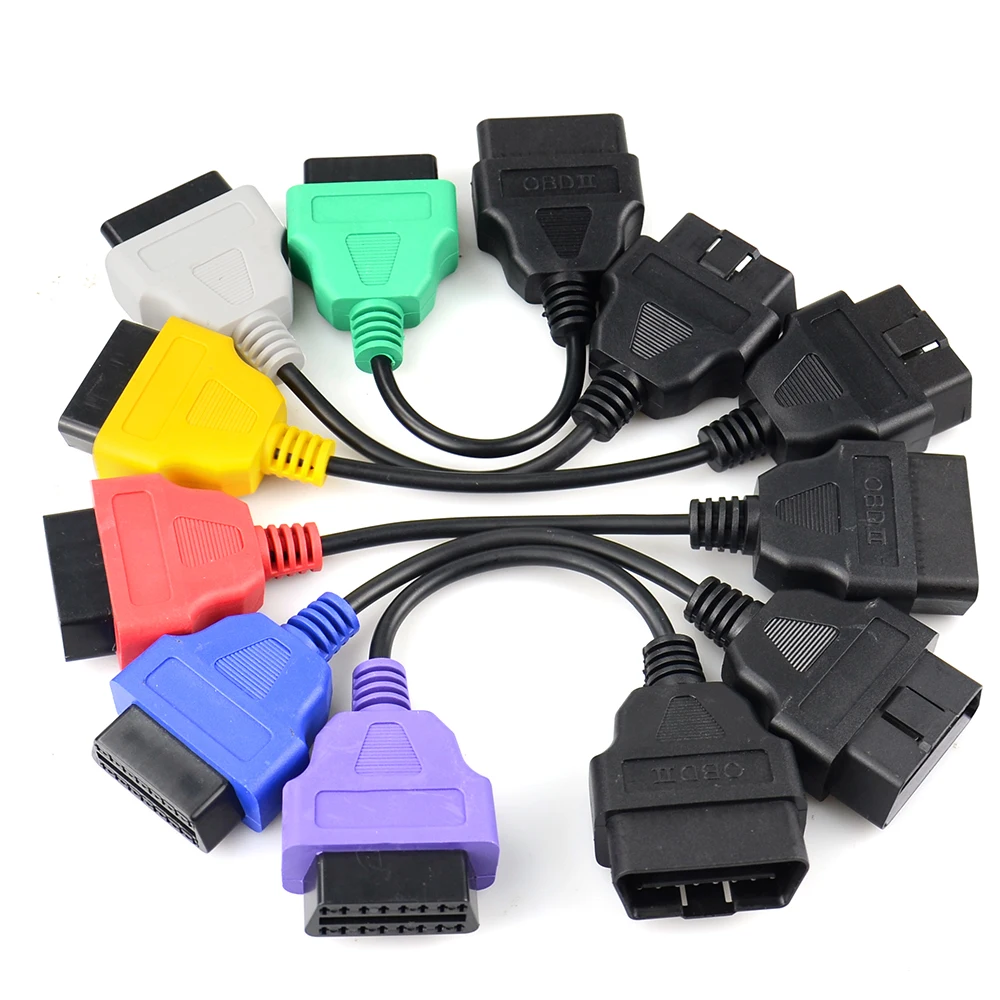

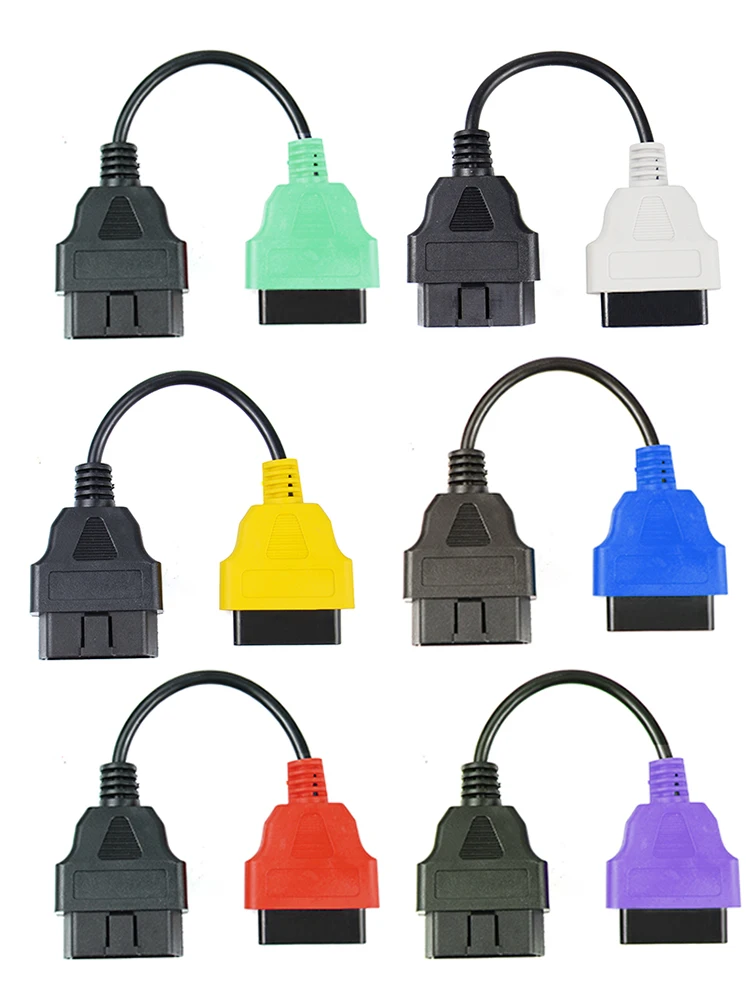

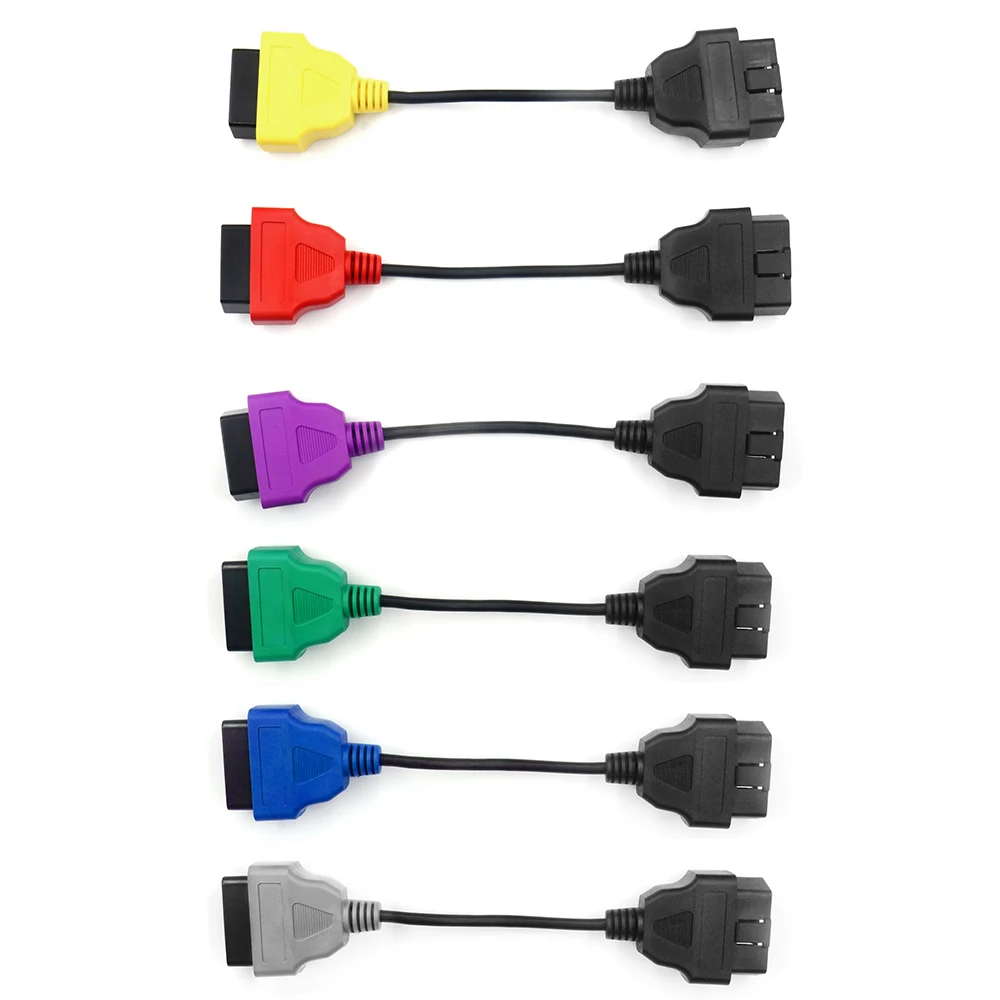

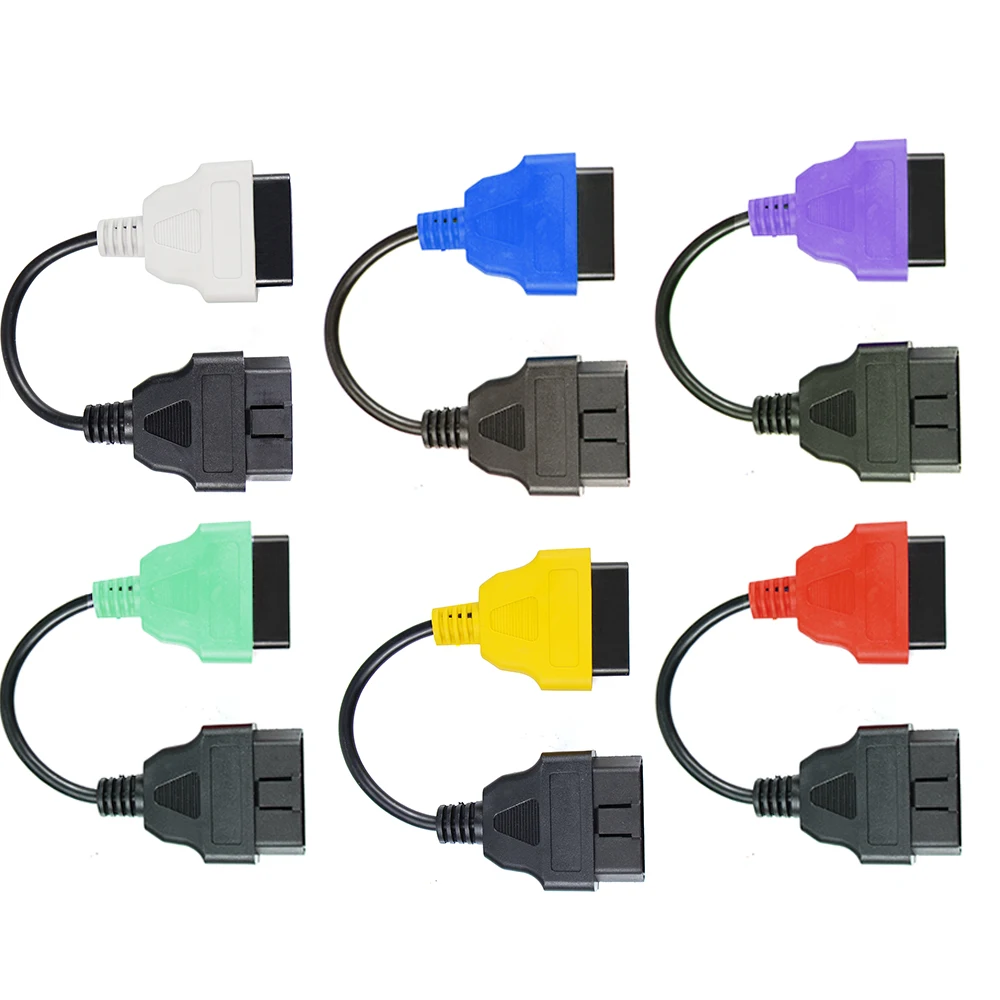

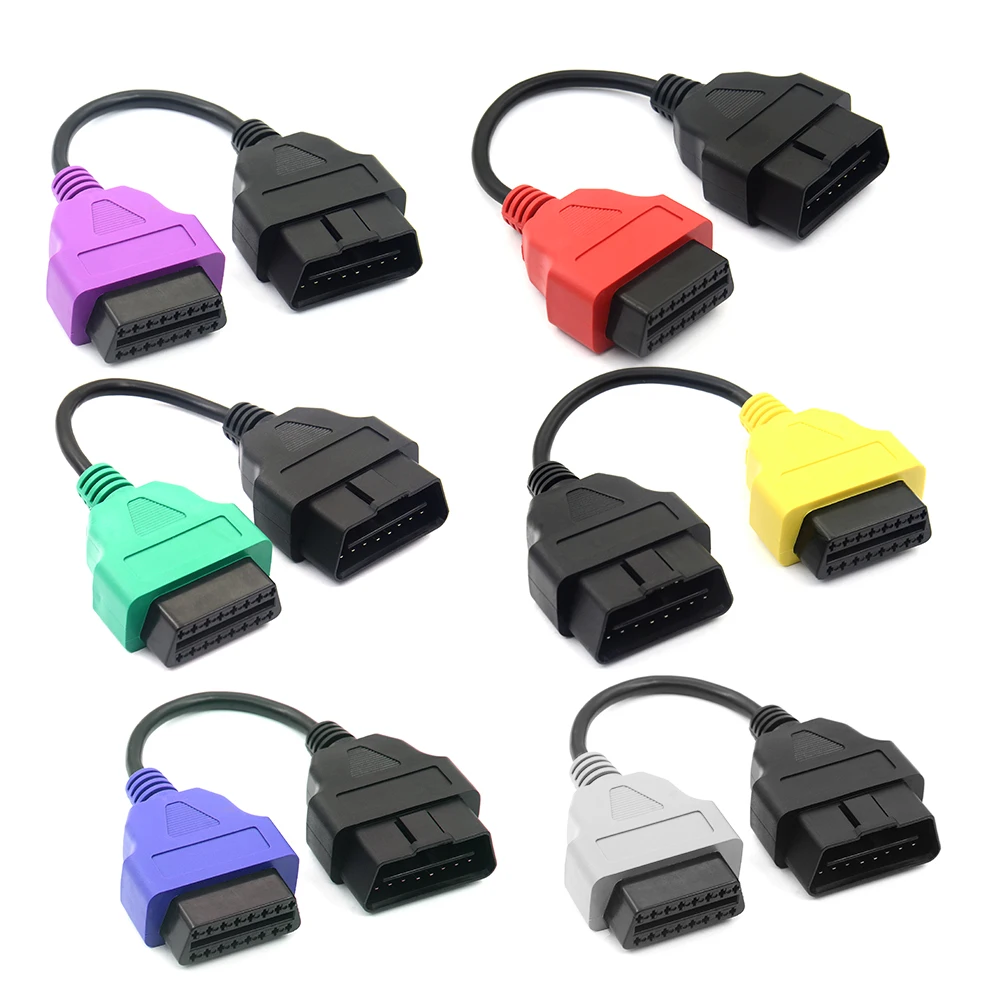

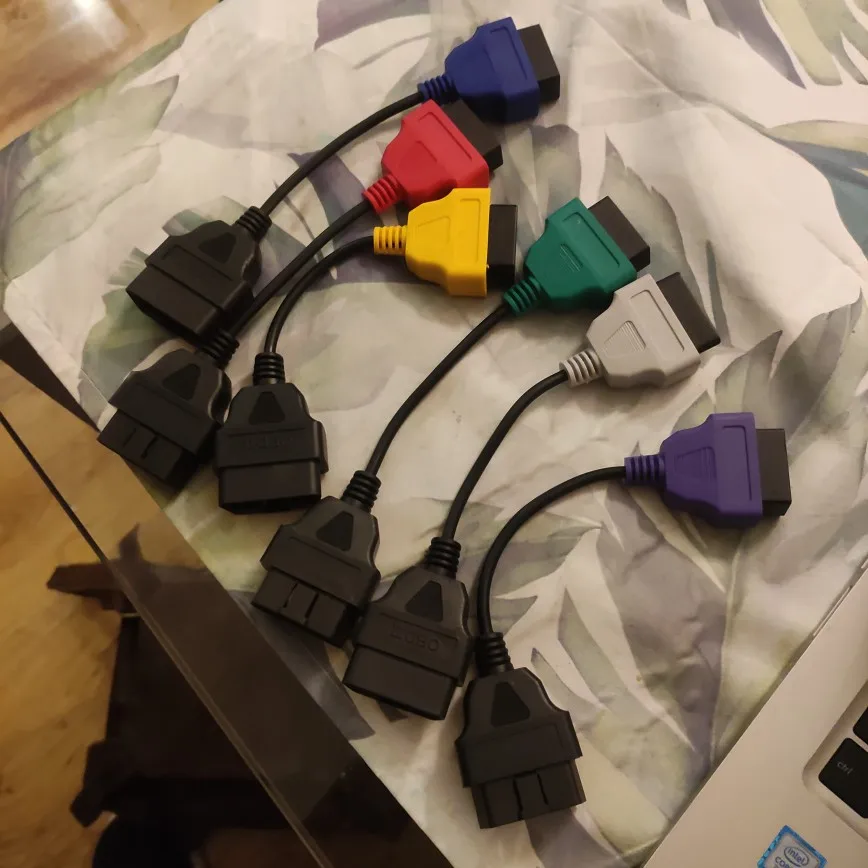

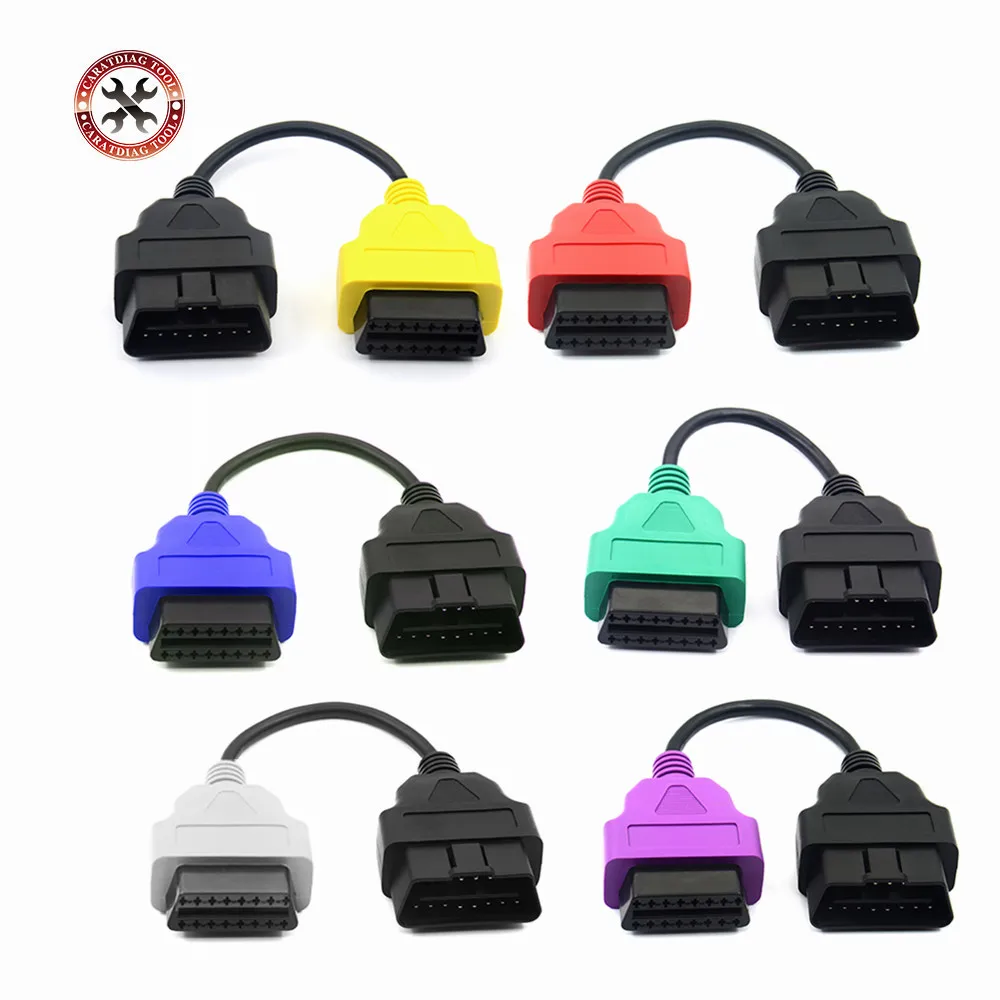

В комплект входят 6 адаптерных кабелей, которые выполняют различные функции.

Зеленый ABS / Power Sreeing адаптер свинца ("адаптер 1" на мульти-ECUScan сайте)

-Предназначен для обеспечения доступа к ABS и системам рулевого управления на поддерживаемых транспортных средствах. Этот адаптер имеет зеленый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 7 на диагностическом инструменте подключен к контактам 1,7,9 и 12 на автомобиле.

Красный свинец адаптера подушки безопасности ("адаптер 2" на сайте multi-ecuscan)

-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.

Этот адаптер имеет красный разъем на одном конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к pin 3 только pn автомобиль.

Желтый адаптер может привести ("адаптер 3" на сайте Mult-iECUScan)

-Предназначен для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых транспортных средствах.

Этот адаптер имеет желтый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 6 и 14 на диагностическом инструменте подключены к контактам 1 и 9

Соответственно на автомобиле, Pin 7 на диагностическом инструменте подключен к pin 12 на автомобиле.

Фиолетовый Электрический колпачок адаптер свинца ("адаптер 4" на мульти-ECUScan сайте)

-Предназначен для обеспечения доступа к электрической вытяжной системе на поддерживаемых транспортных средствах.

Этот адаптер имеет фиолетовый разъем на конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к контактам 7,8,11 и 13 один автомобиль.

Синий модуль управления адаптер конструкция провода позволяет получить доступ к расширенным функциям на транспортном средстве (например, мультимедиа, датчики слепых пятен и т. Д.)

Серый базовый модуль управления адаптер провод предназначен для обеспечения доступа к основным функциям на транспортном средстве (например, фары, контроллер парковки, ABS, Электрическое Рулевое управление и т. Д.)

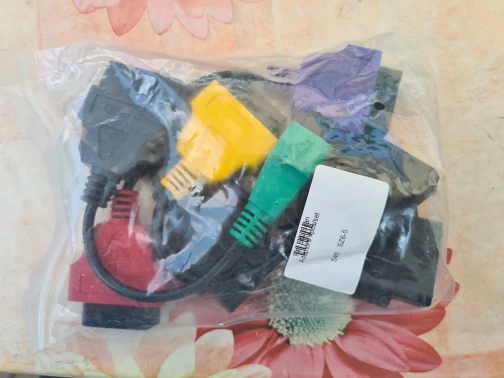

Упаковочный лист:

6 x ECU соединительные кабели для Fiat
