Профессиональный для FiatECUScan адаптер OBD OBD2 разъем ABS подушка безопасности obd2 Диагностический кабель сканера для Fiat ECU Scan

Профессиональный для FiatECUScan адаптер OBD OBD2 разъем ABS Подушка безопасности obd2 сканер Диагностический кабель для Fiat ECU Scan

Благодарим Вас за покупку кабелей-адаптеров для FiatECUScan посылка

Длина кабеля: 22 см

Примечание: используются только в качестве соединительного кабеля и не содержат программного обеспечения или диагностических кабелей

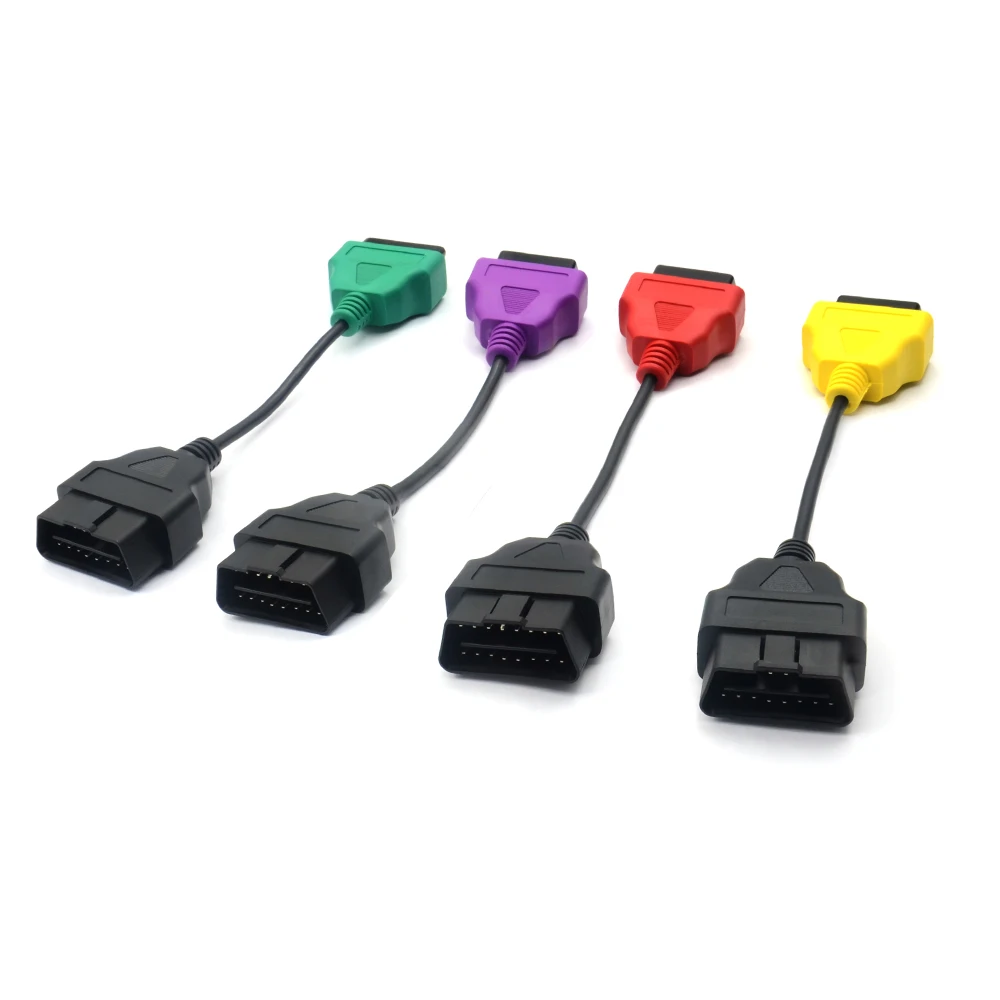

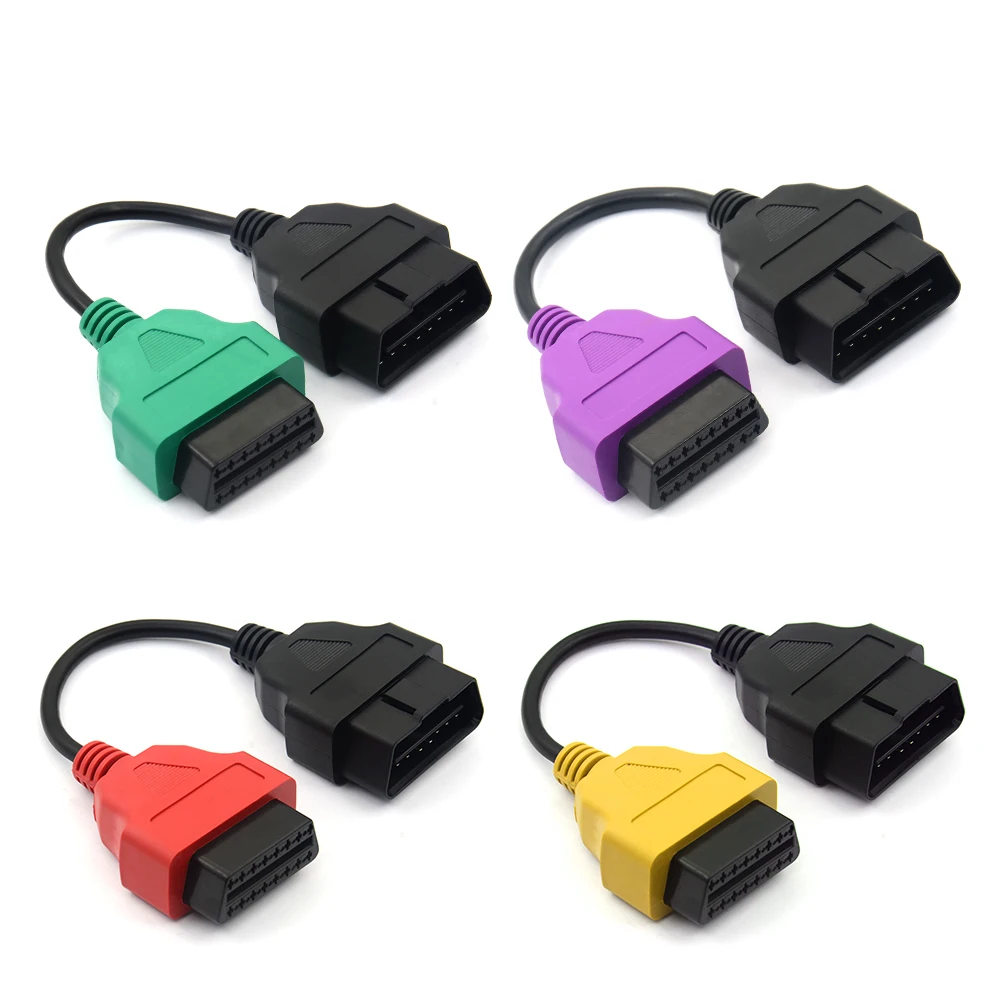

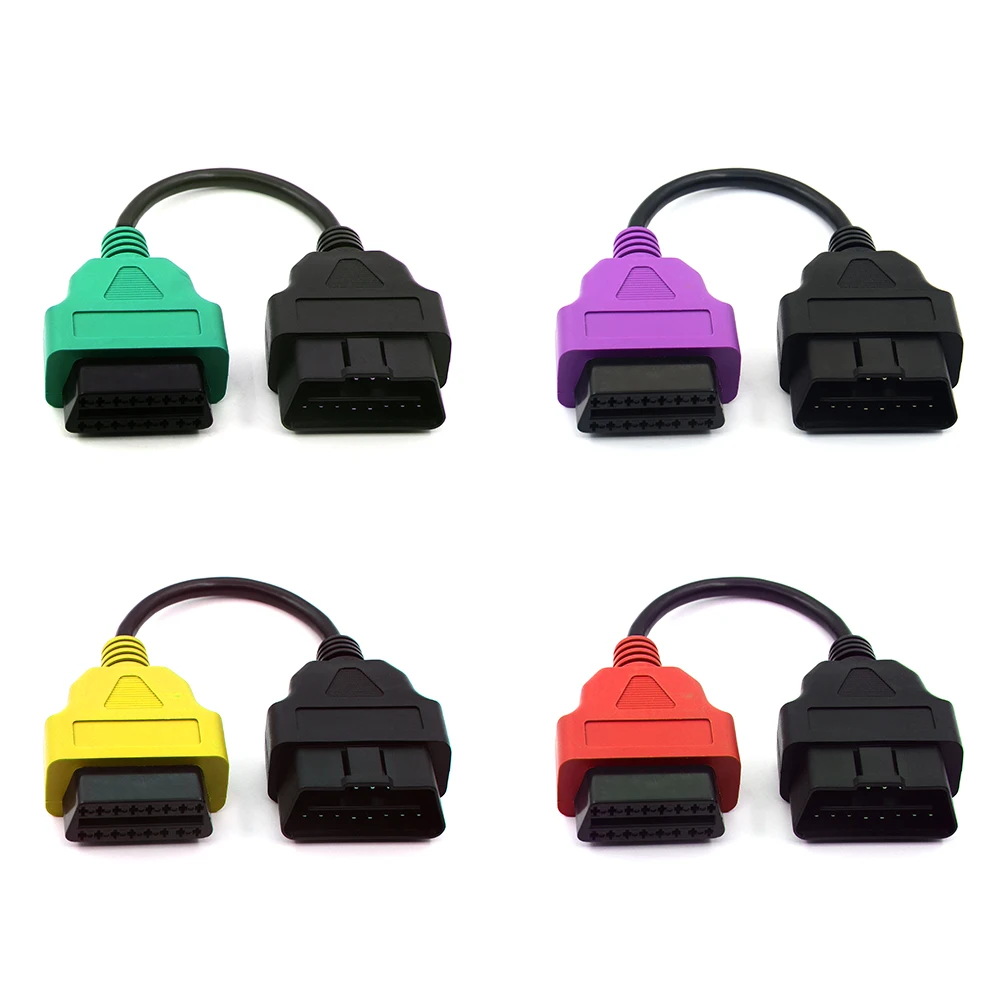

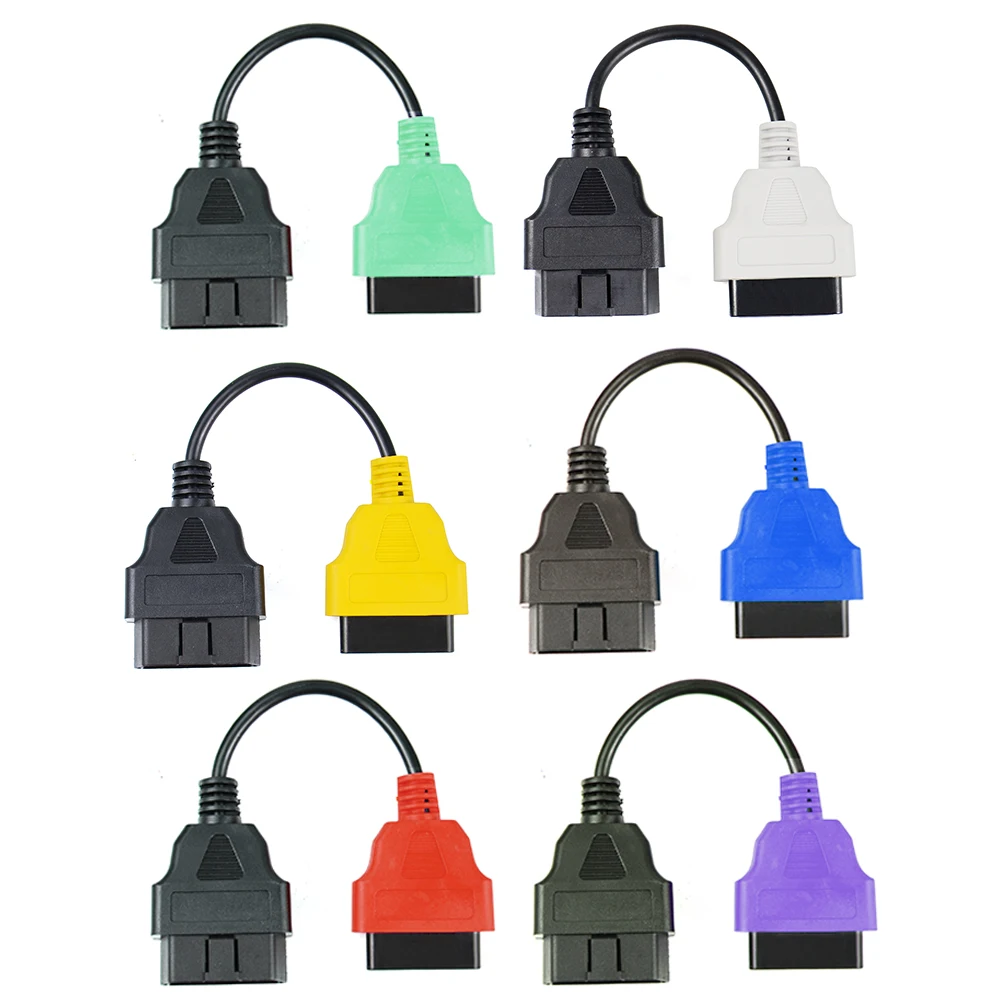

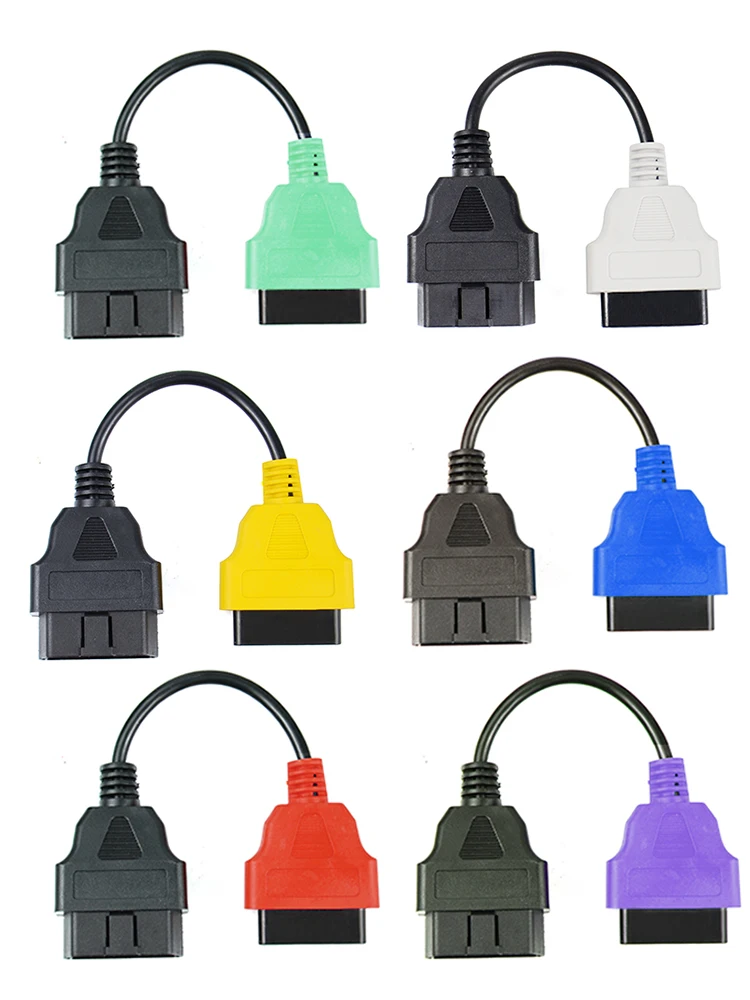

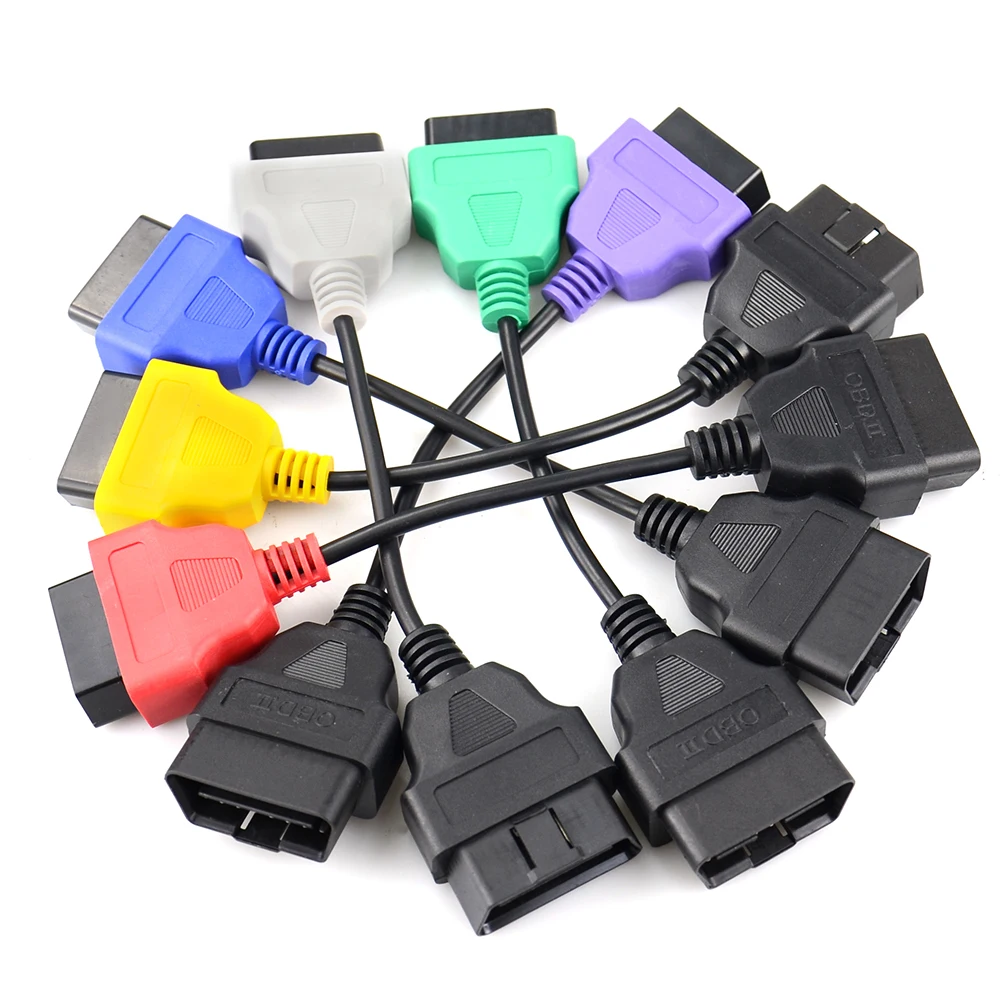

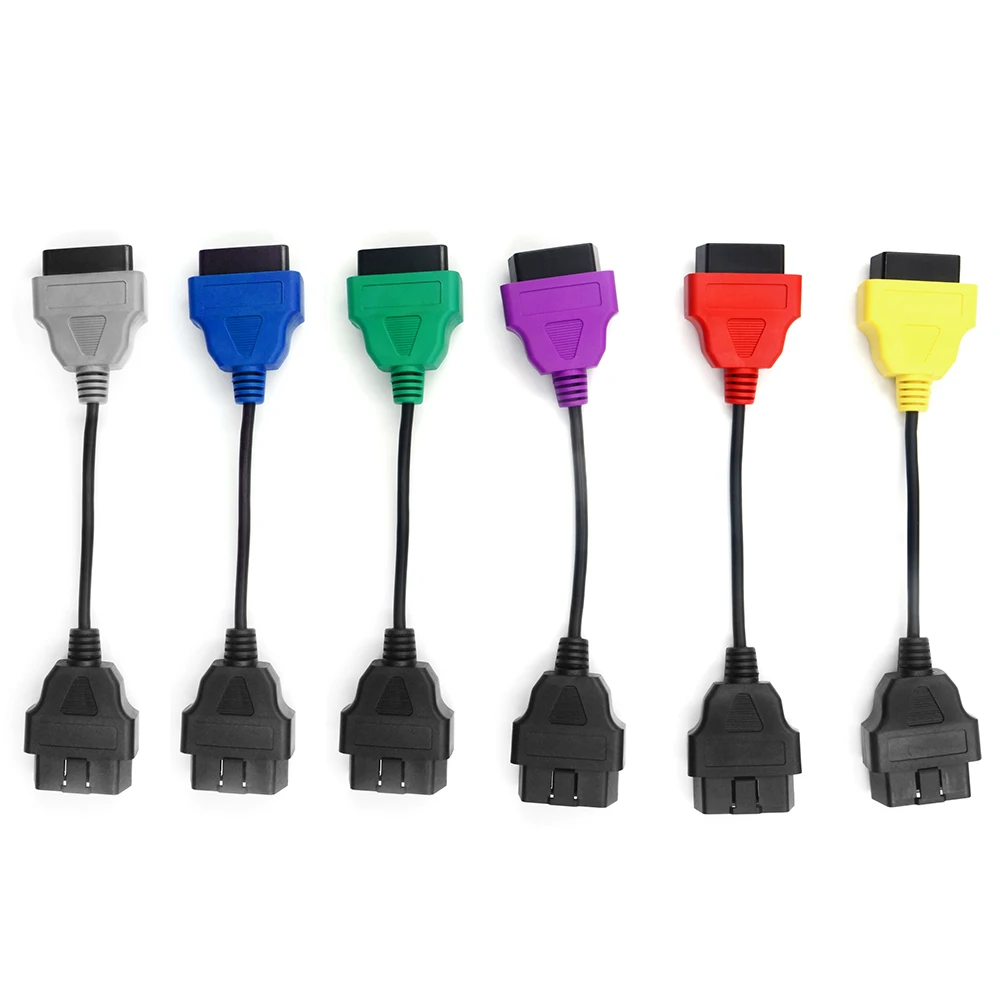

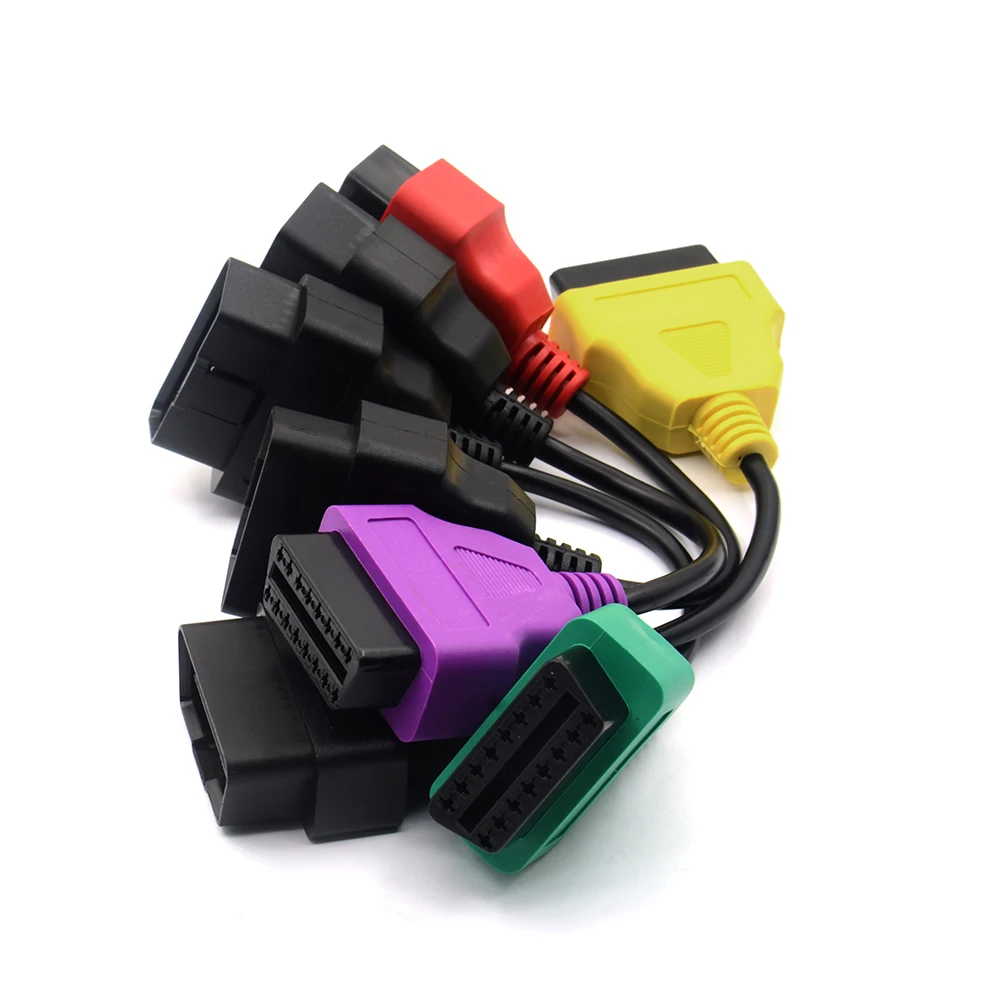

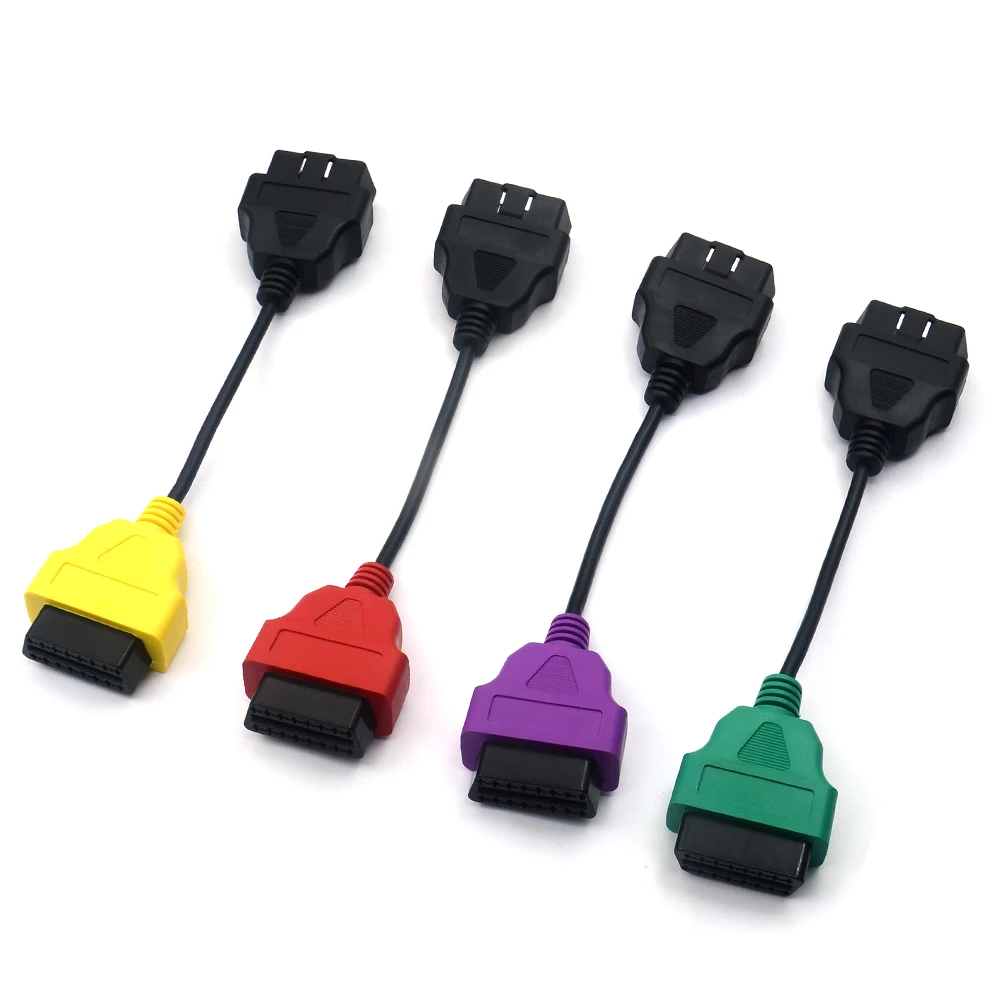

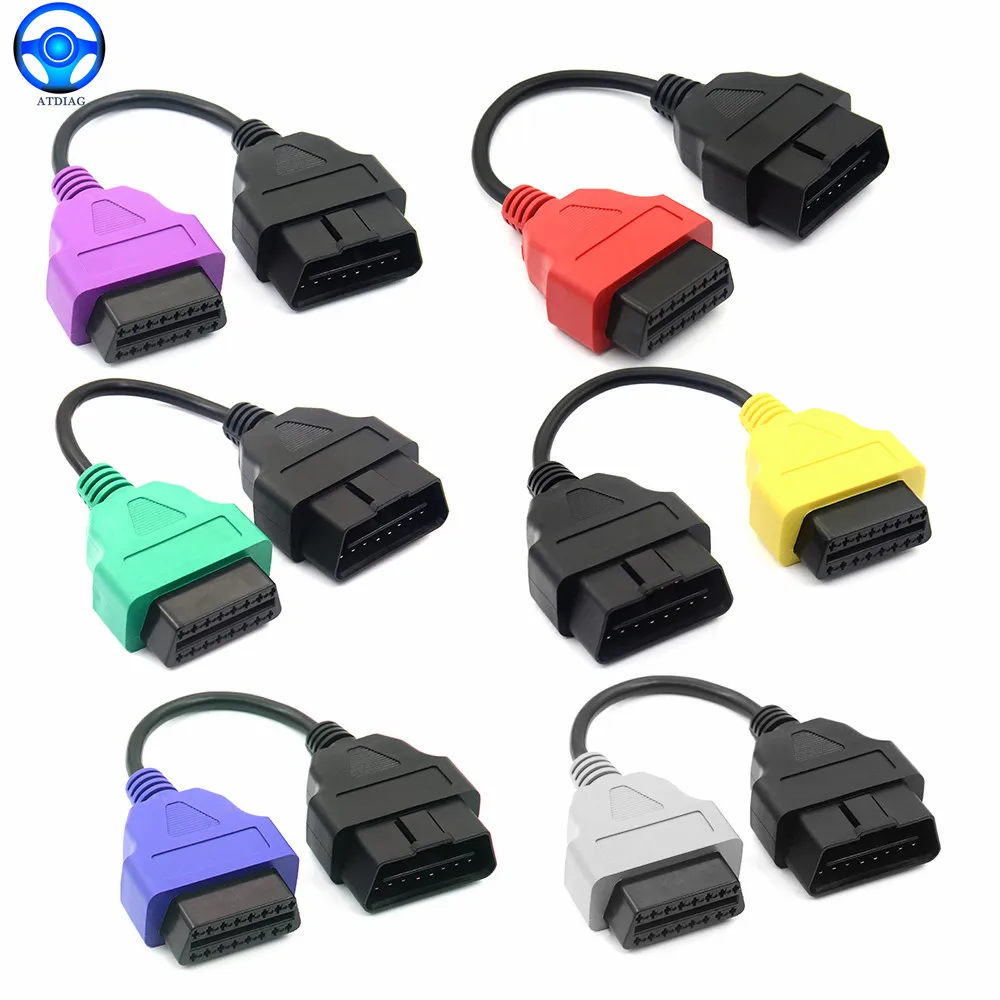

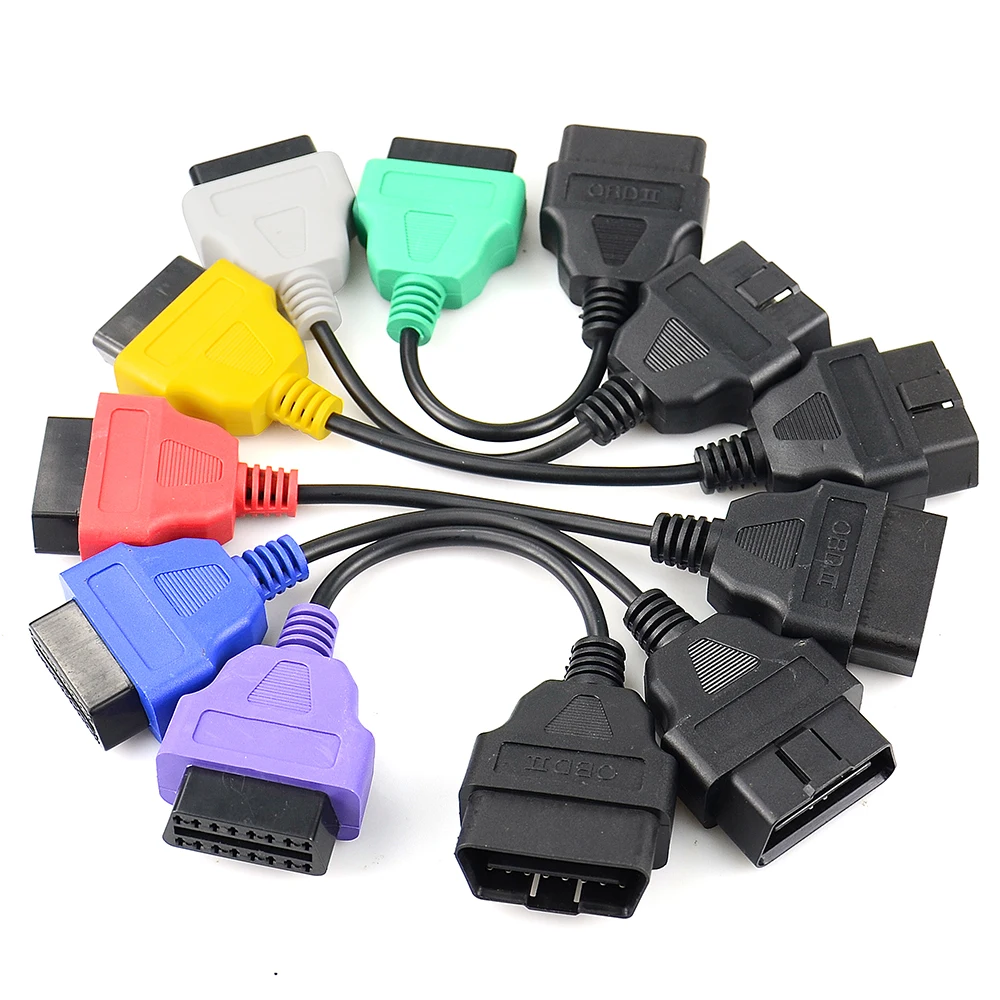

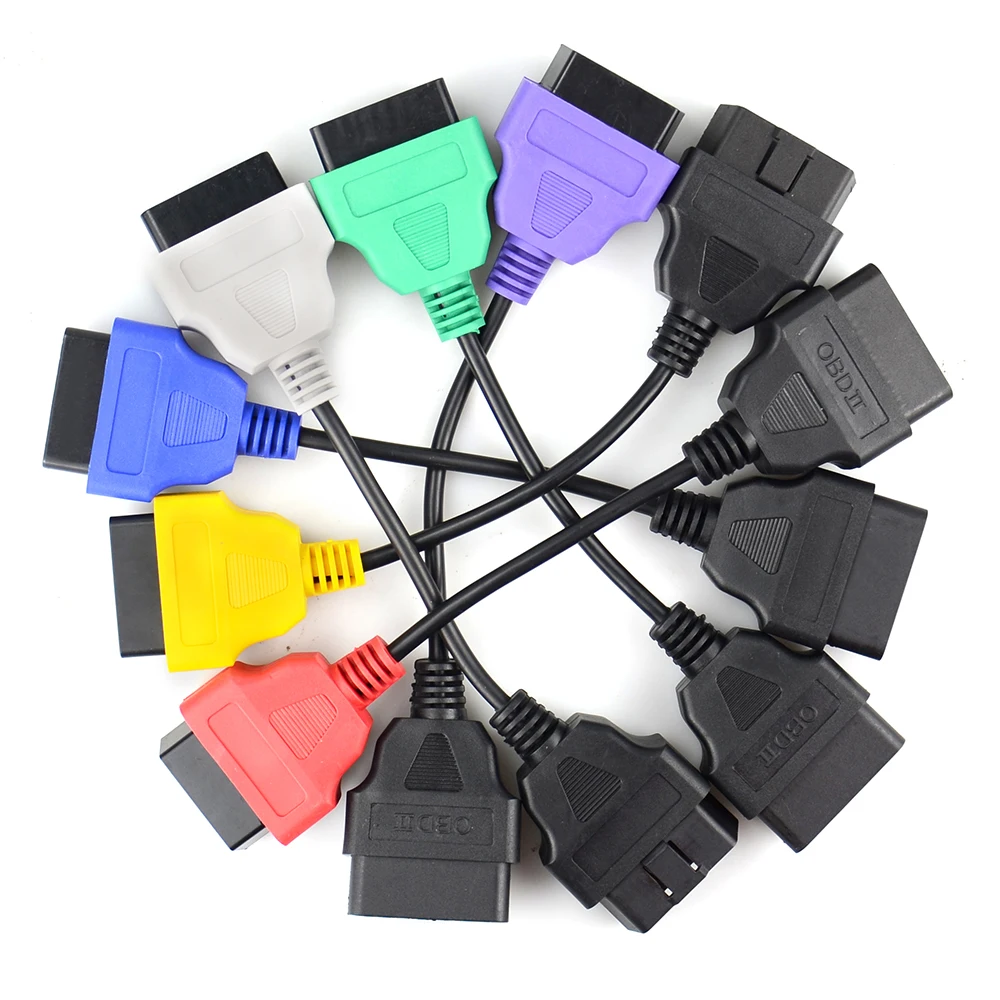

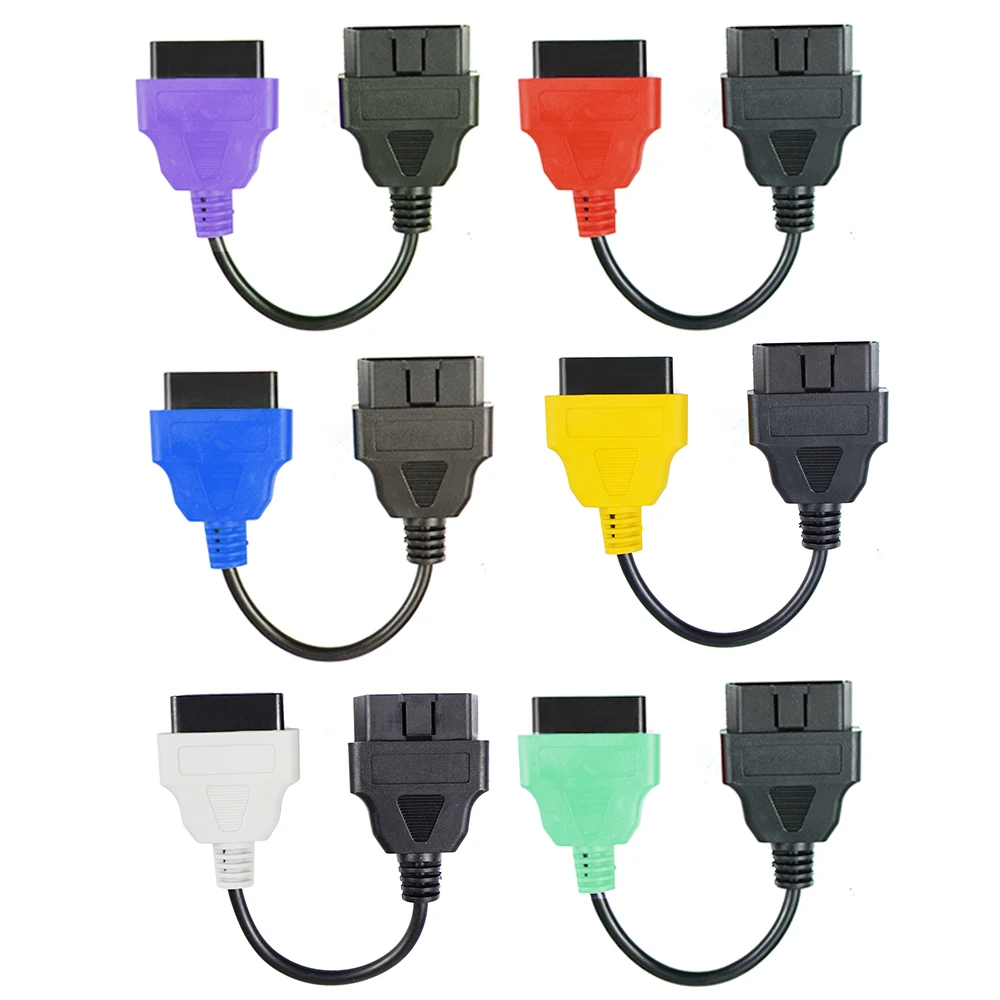

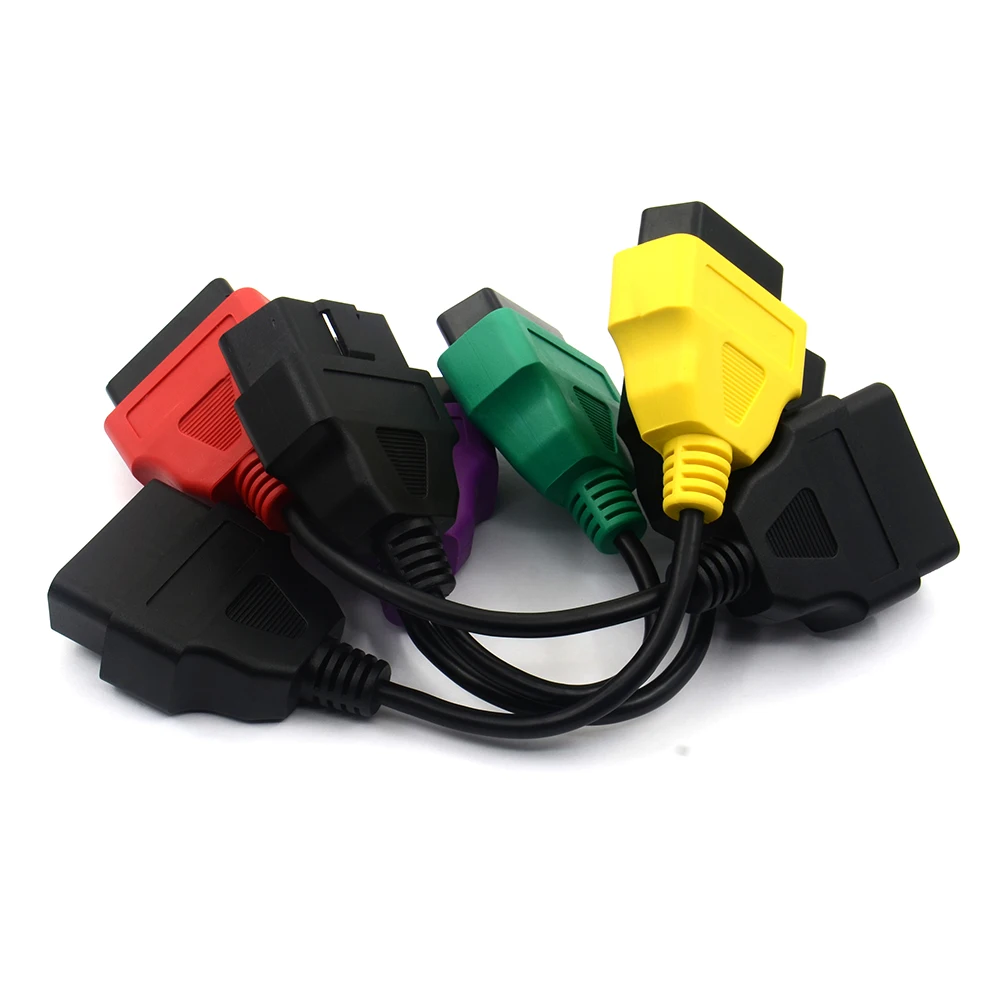

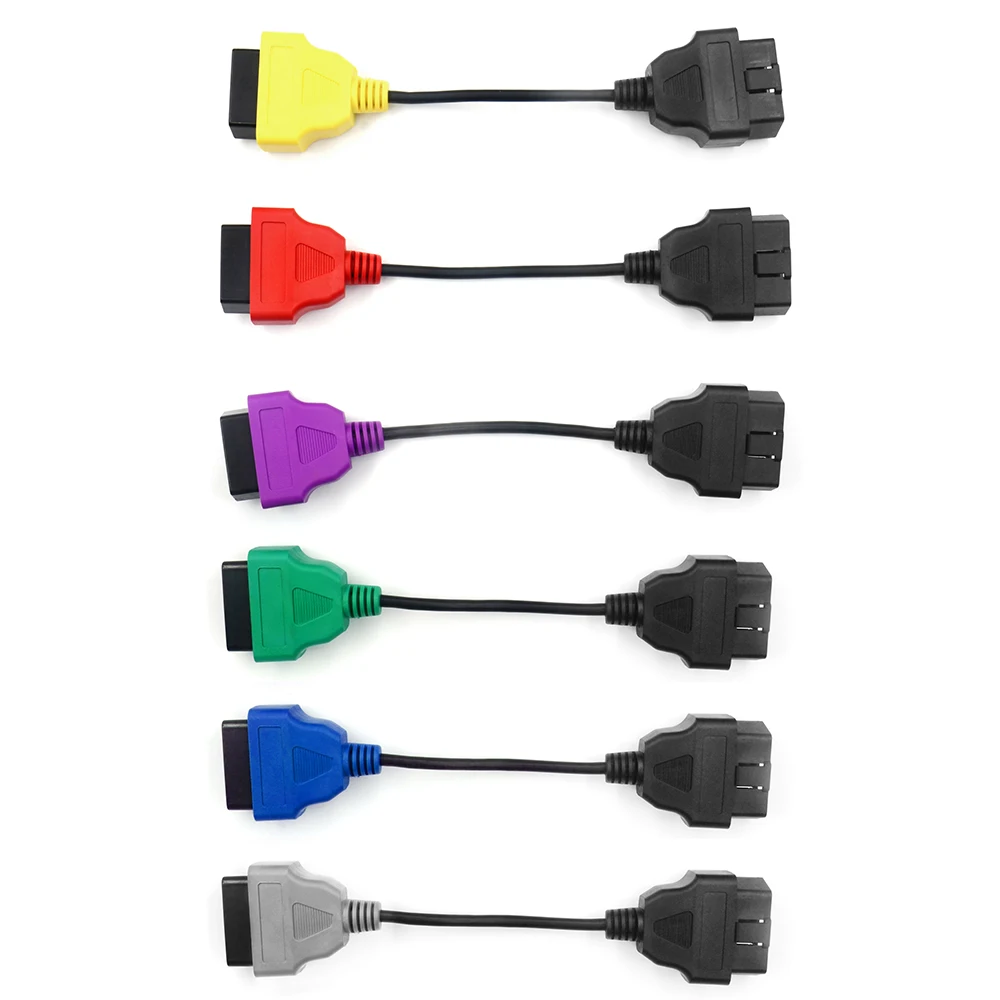

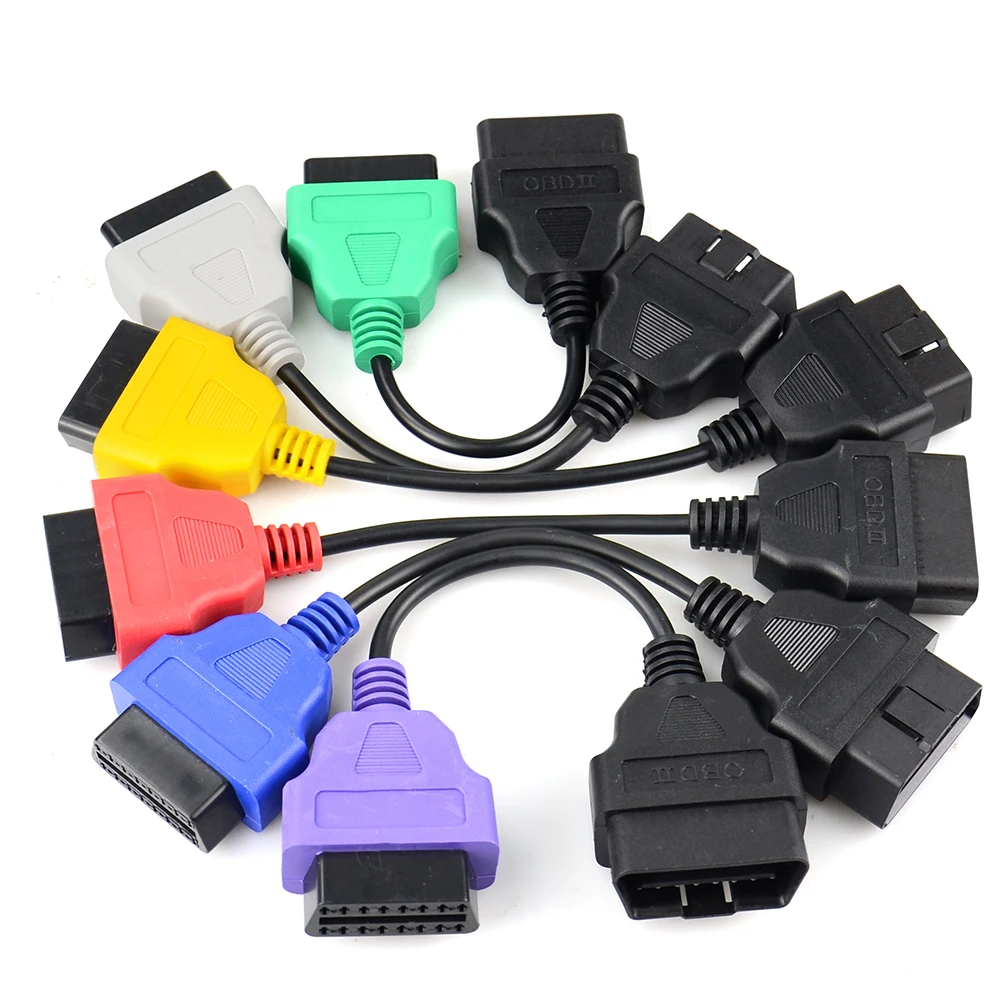

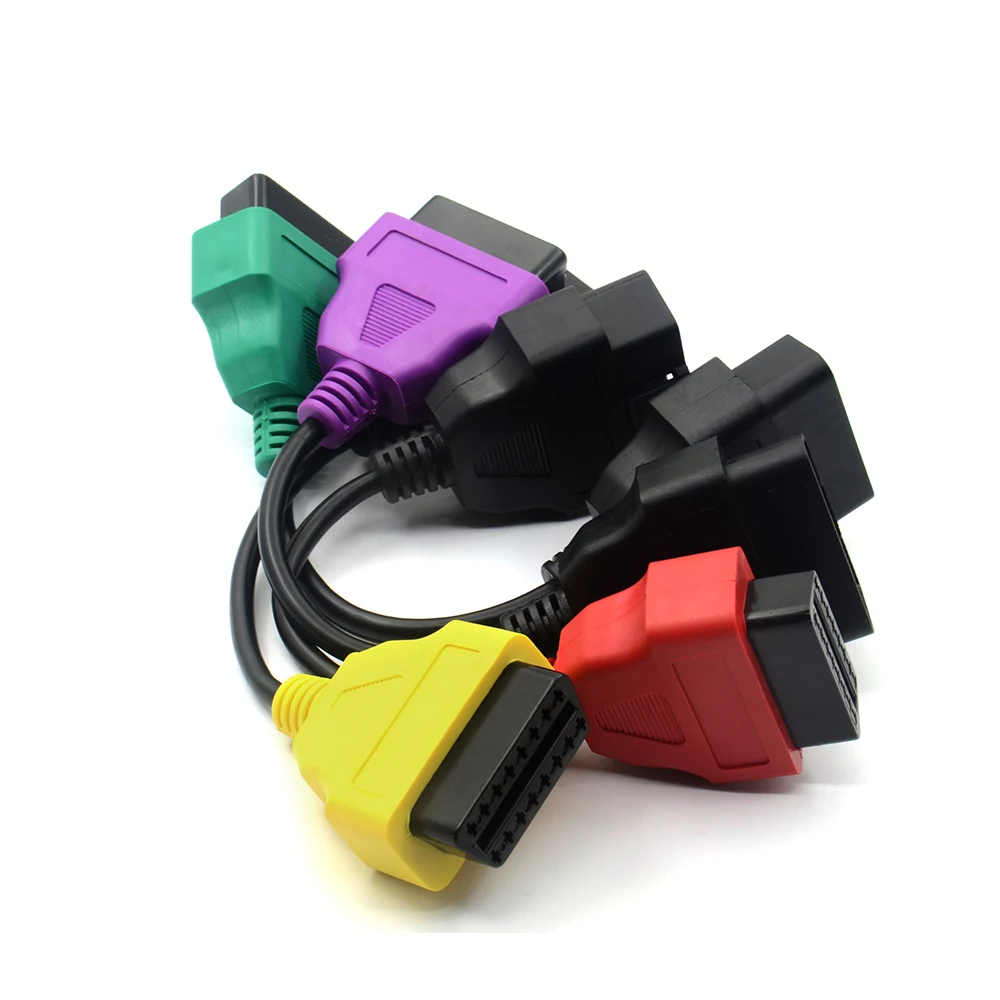

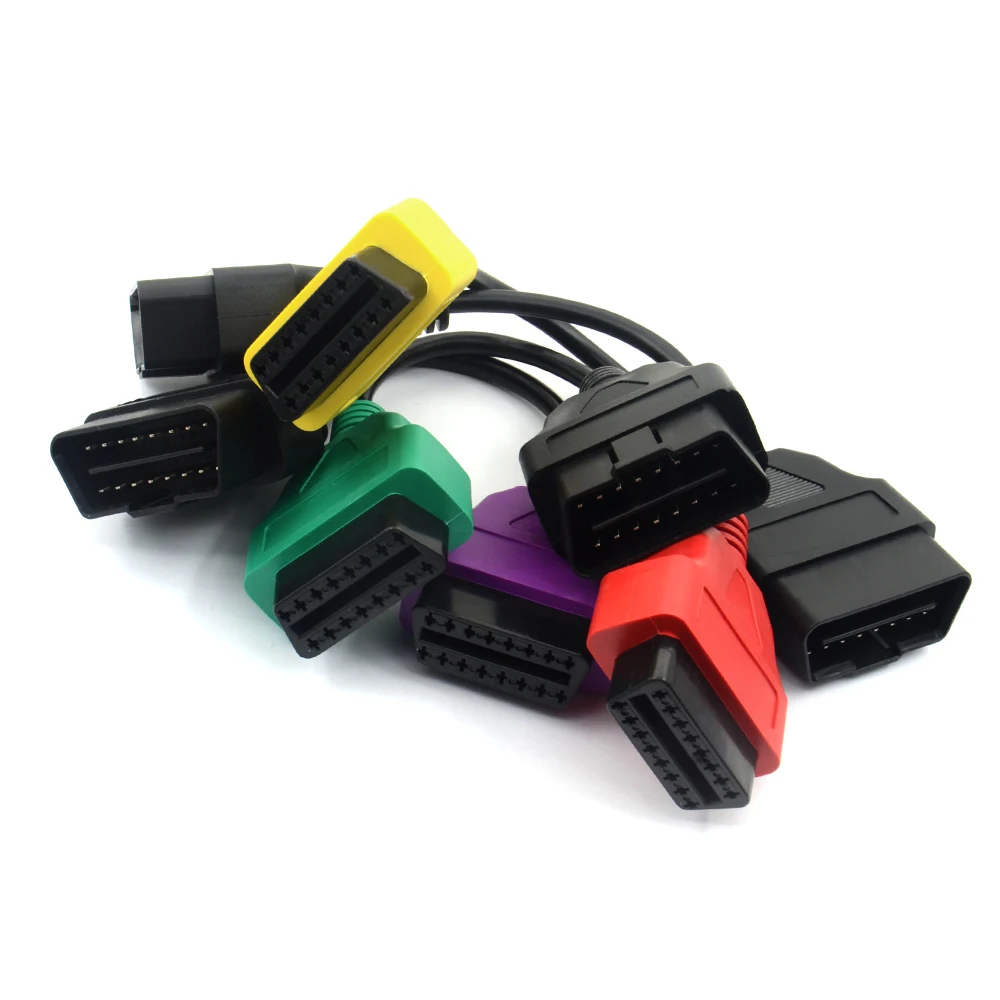

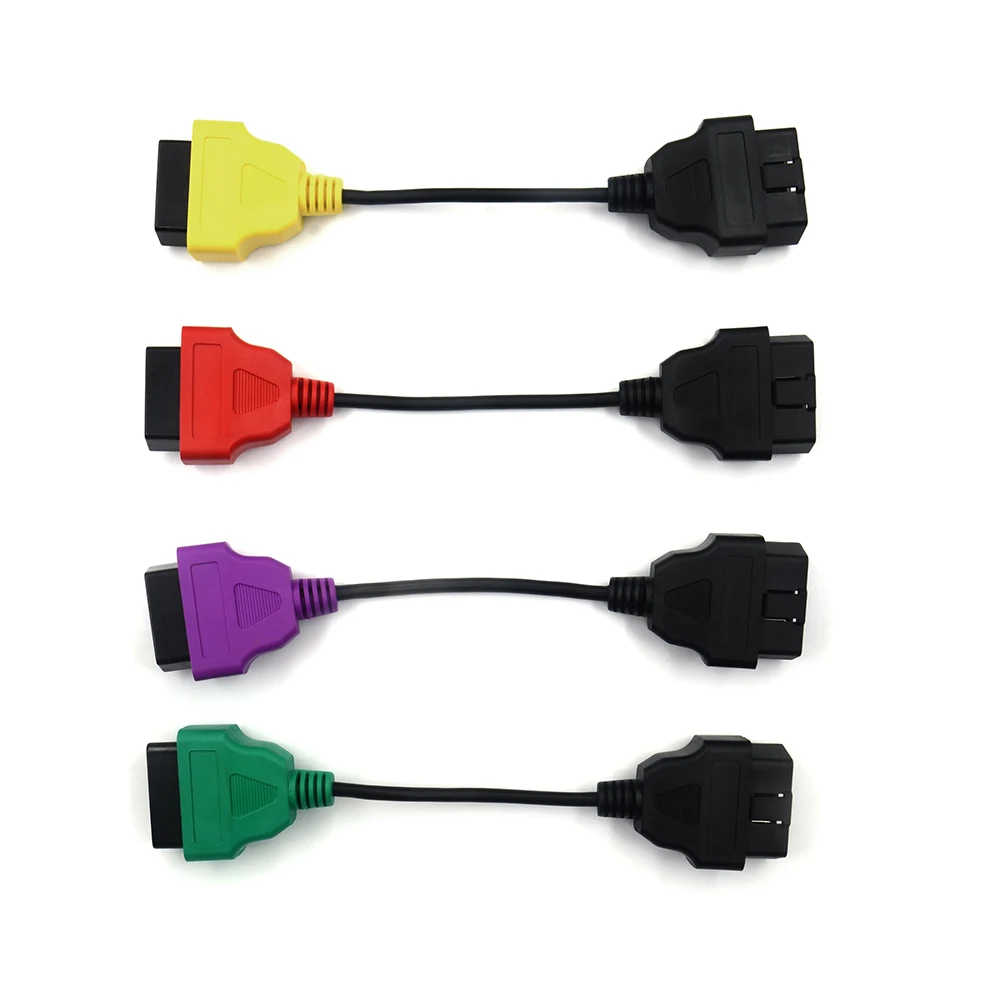

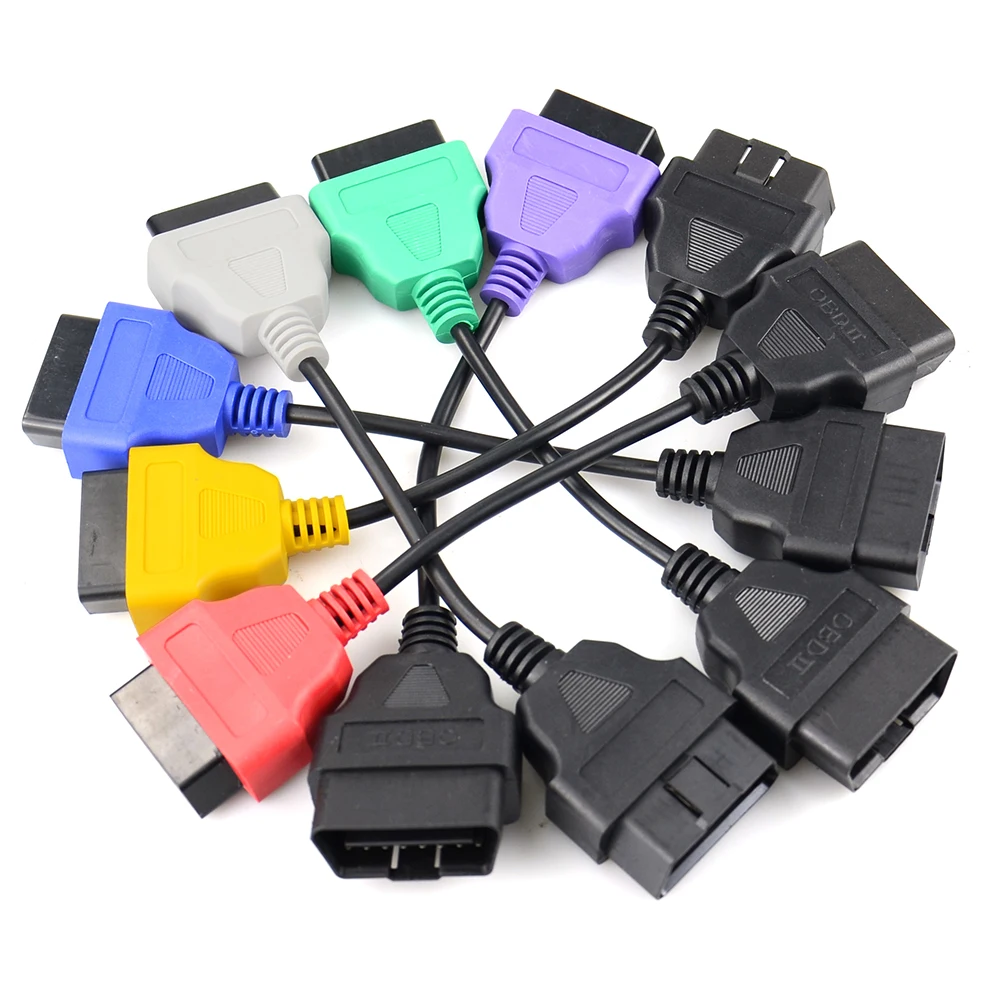

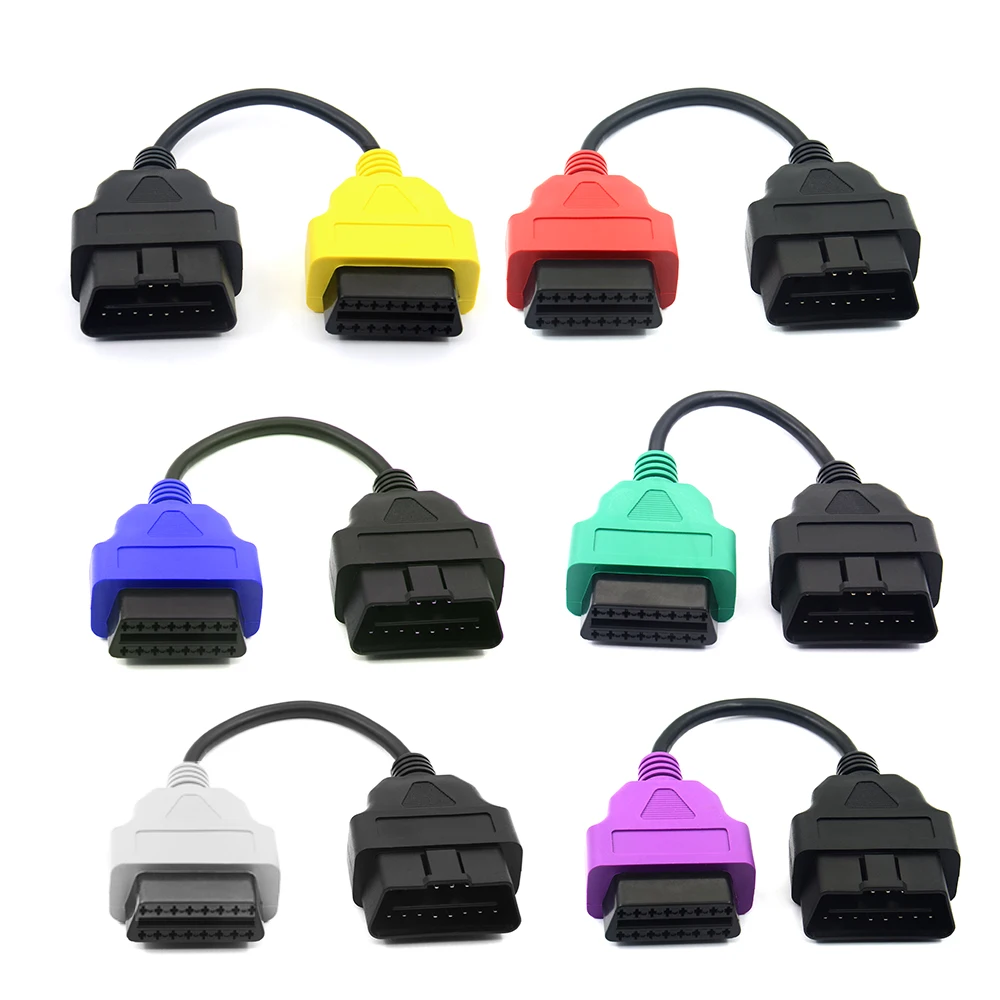

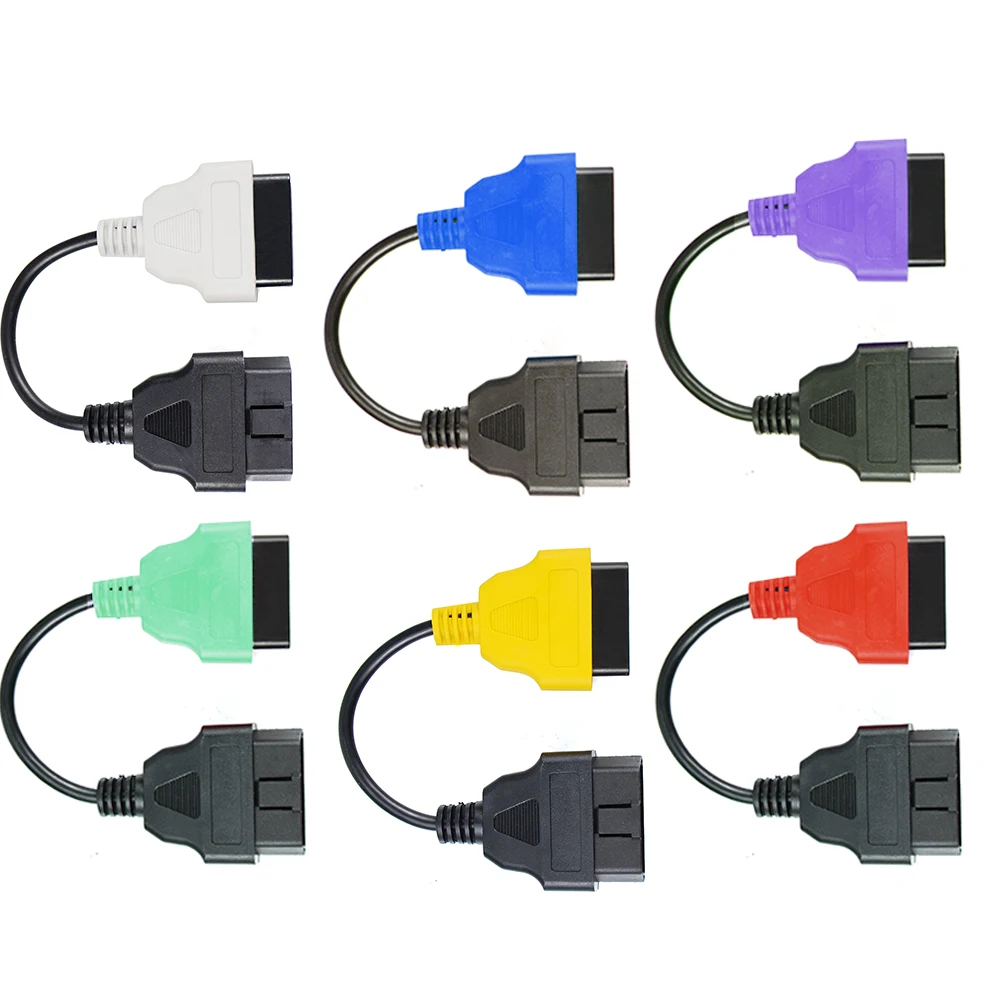

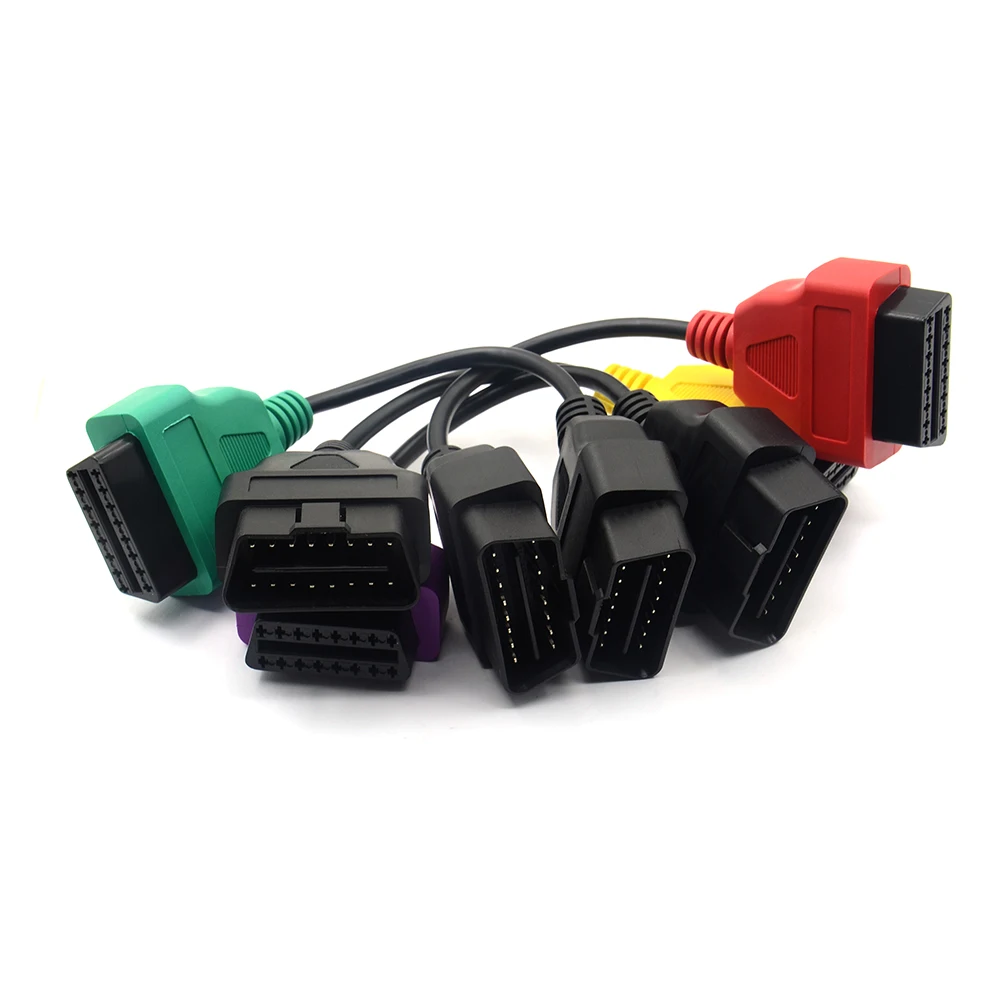

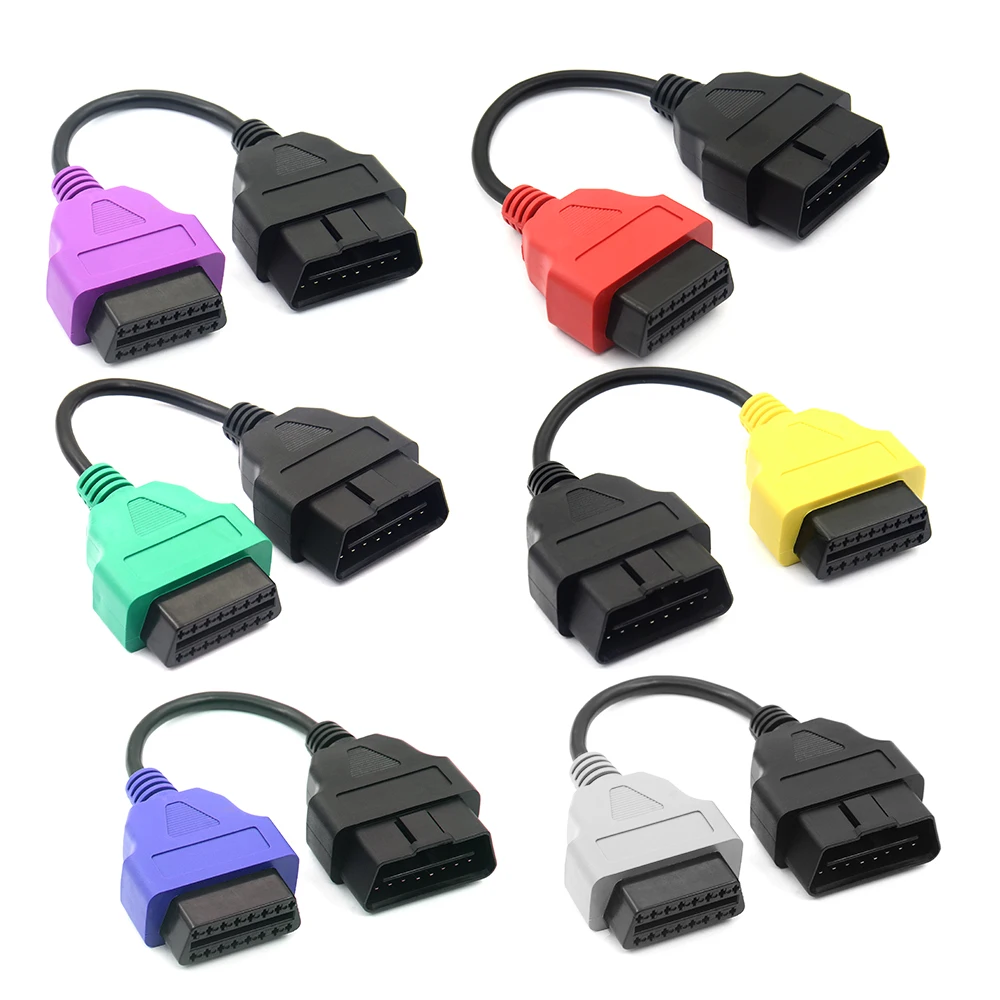

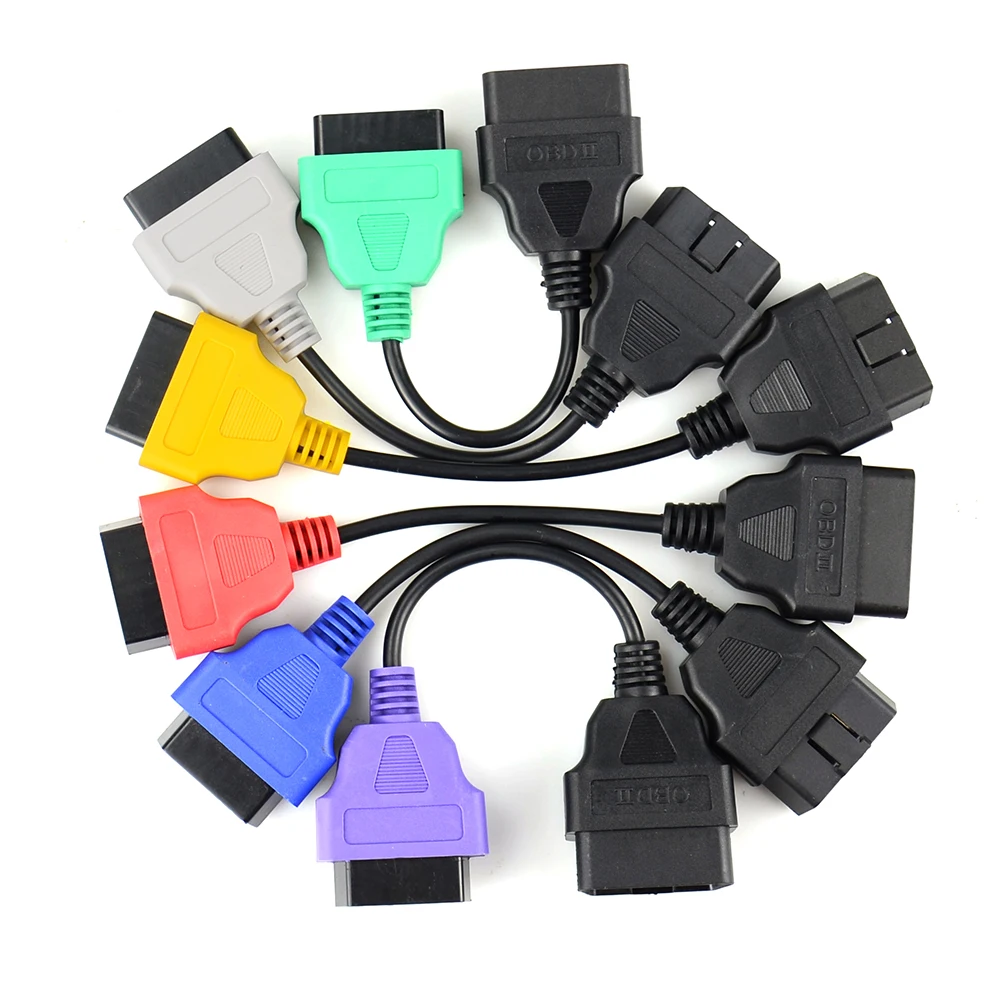

В комплекте 6 переходных кабелей, которые выполняют различные функции.

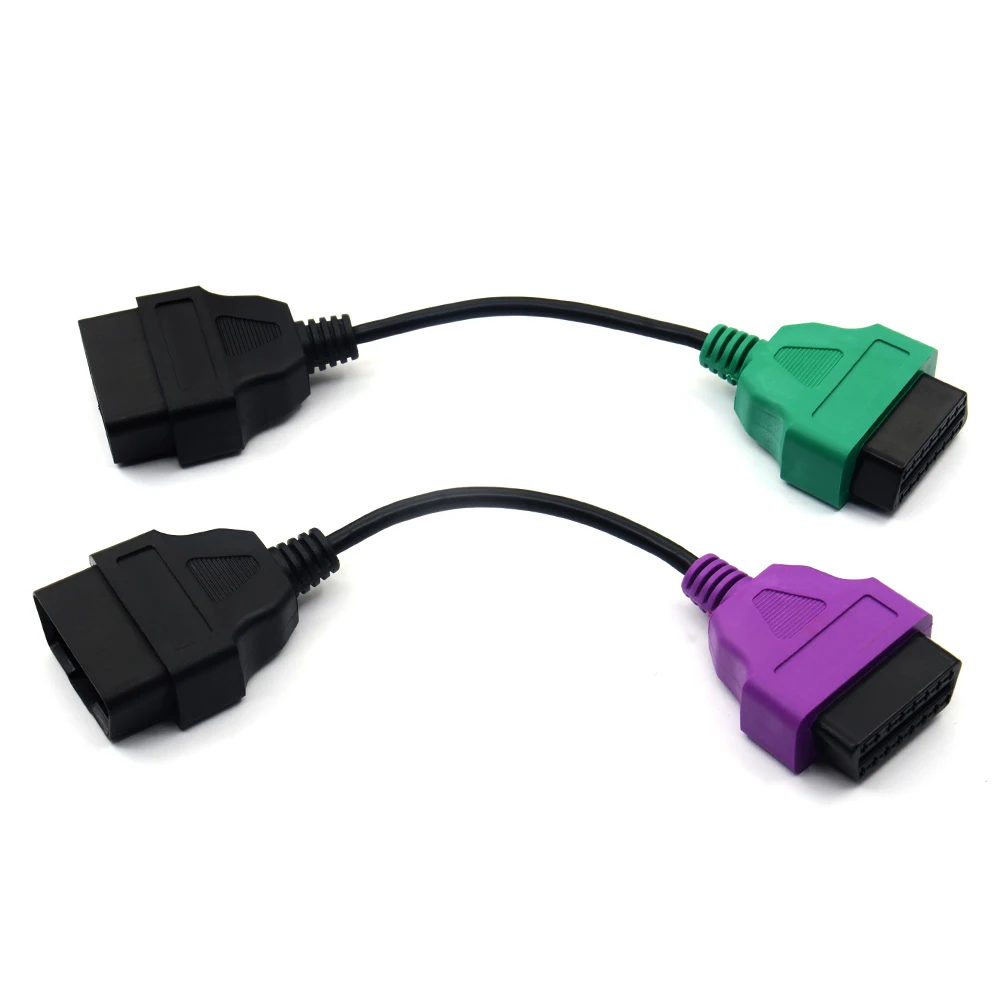

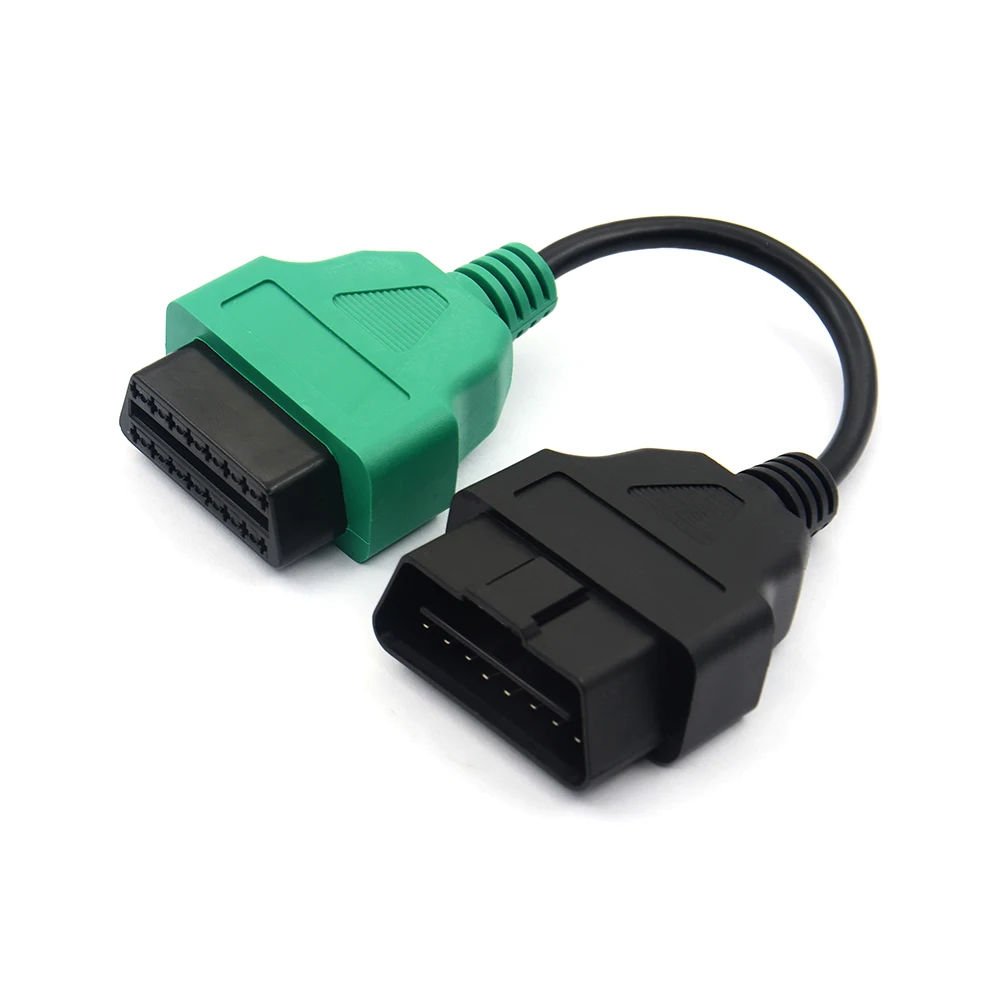

Зеленый провод адаптера питания из АБС-пластика («адаптер 1» на сайте MultiECUScan)

-РазработанДля обеспечения доступа к ABS и системам гидроусилителя на поддерживаемыхТранспортные средства. Этот адаптер имеет зеленый разъем на одном конце для удобстваИдентификация.

Используя этот адаптер, контакт 7 диагностического инструмента подключается к контактам 1,7,9 и 12 в автомобиле.

Красный провод адаптера подушки безопасности («адаптер 2» на веб-сайте)

-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.

Этот адаптер имеет красный разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакт 7 на диагностическом инструменте подключается к контакту 3 только к автомобилю.

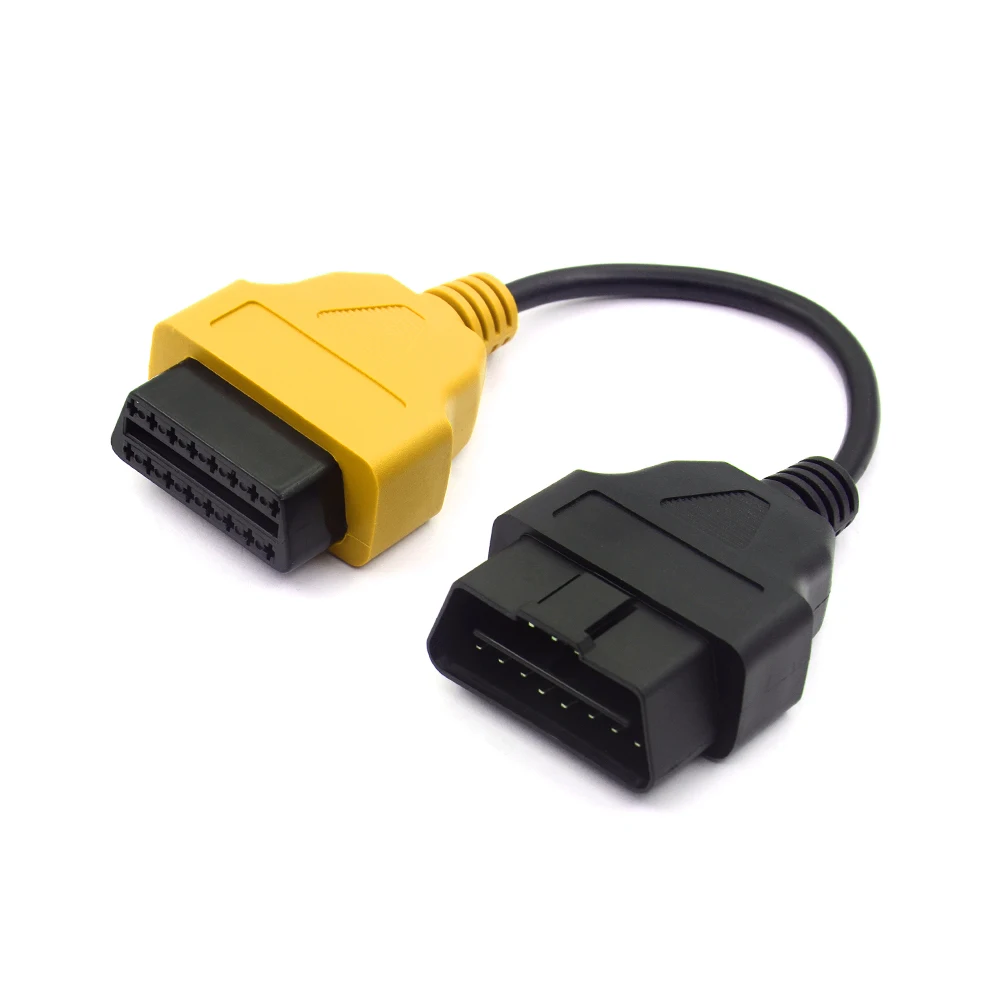

Желтый провод адаптера CAN («адаптер 3» на веб-сайте)

-Разработан для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых автомобилях.

Этот адаптер имеет желтый разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакты 6 и 14 на диагностическом инструменте подключаются к контактам 1 и 9

Соответственно, на автомобиле контакт 7 на диагностическом инструменте подключен к контакту 12 на автомобиле.

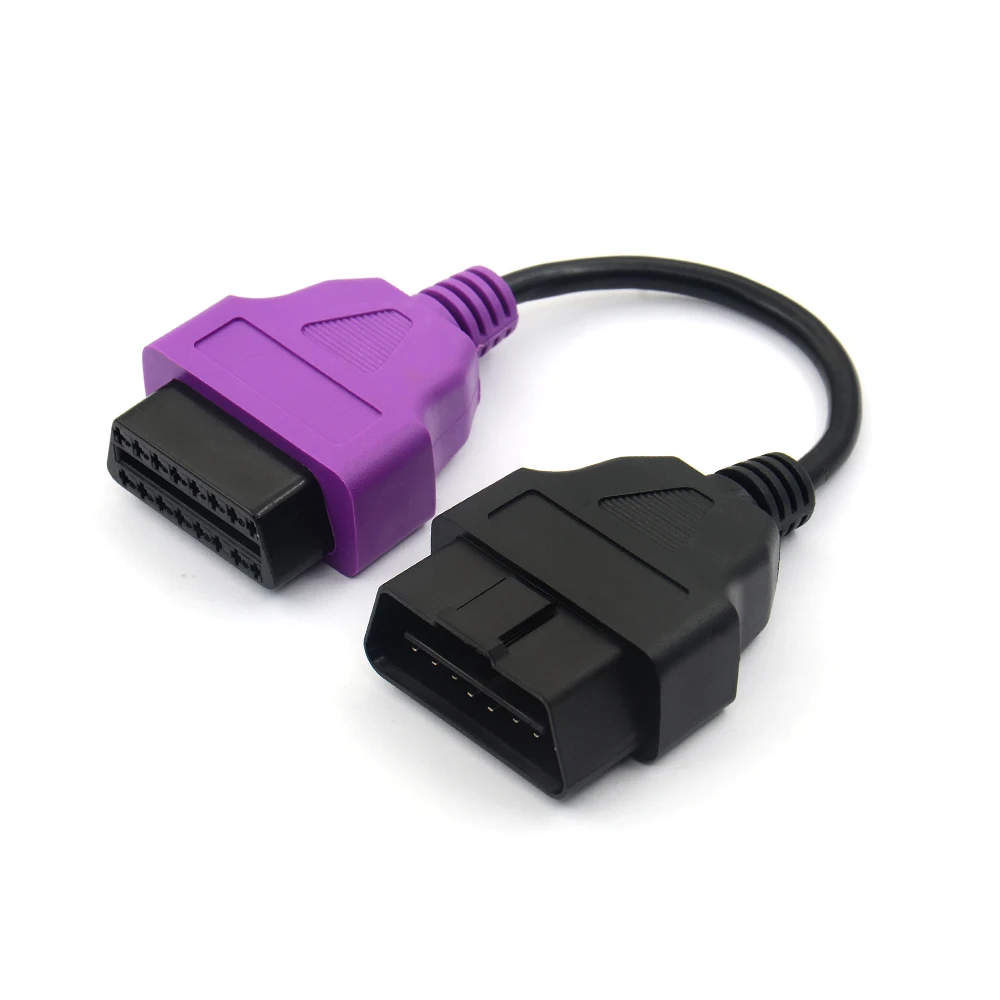

Фиолетовый провод адаптера электрического капота («адаптер 4» на веб-сайте)

-Предназначен для обеспечения доступа к системе электрокапота на поддерживаемых автомобилях.

Этот адаптер имеет фиолетовый разъем на конце для удобной идентификации.

Используя этот адаптер, контакт 7 на диагностическом инструменте подключается к контактам 7,8,11 и 13 автомобиля.

СинийКонструкция провода адаптера модуля управления обеспечивает доступ к расширенным функциямНа автомобиле (например, мультимедиа, датчики слепых зон и т. д.)

СерыйБазовый провод адаптера модуля управления, предназначенный для обеспечения доступа к базовомуФункции на автомобиле (например, фары, контроллер парковки, АБС-пластик,Электрический руль и т. д.)

Упаковочный лист:

6 x соединительных кабелей ECU для Fiat
