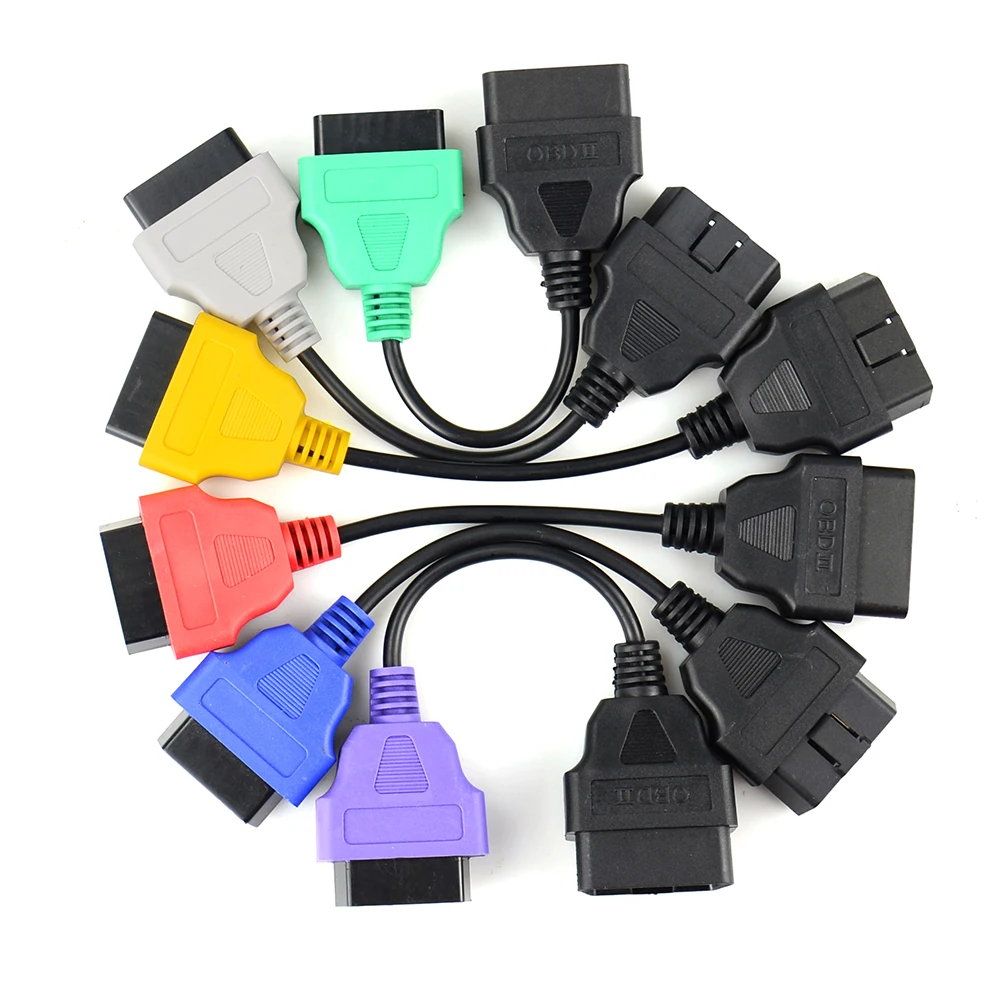

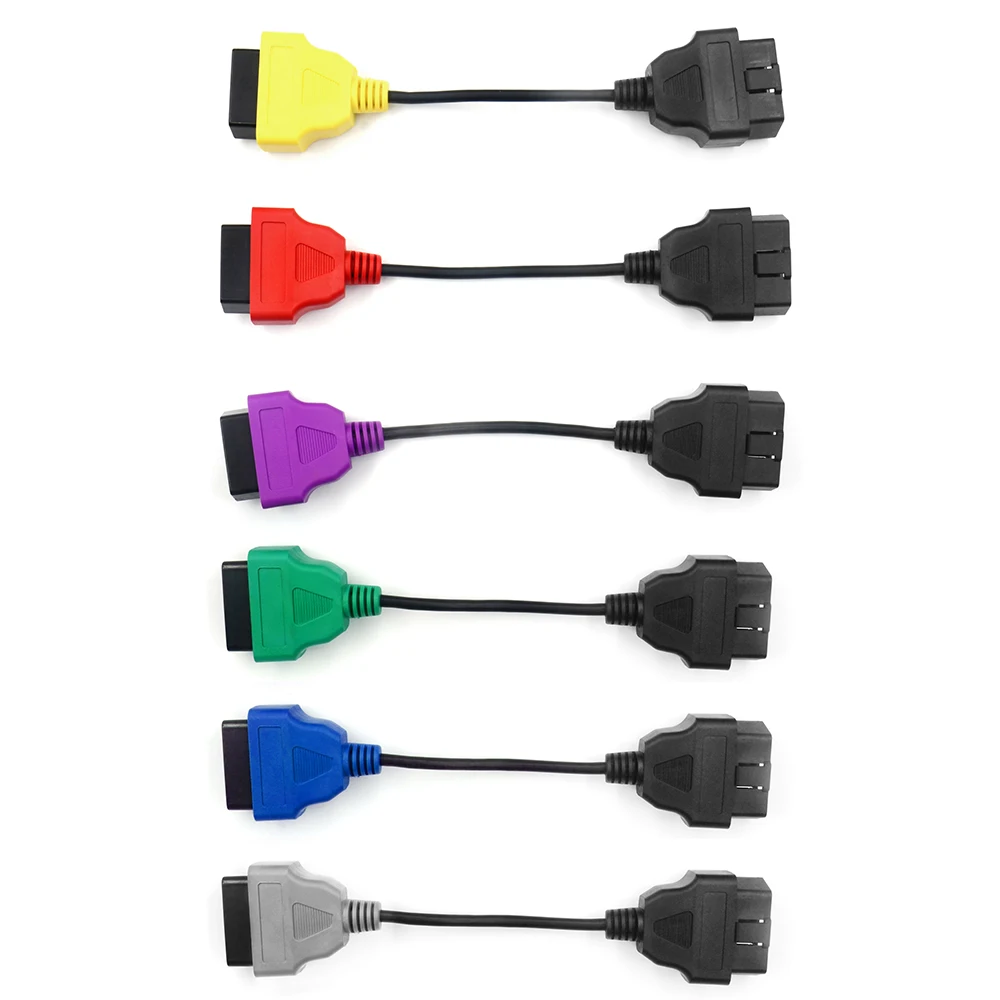

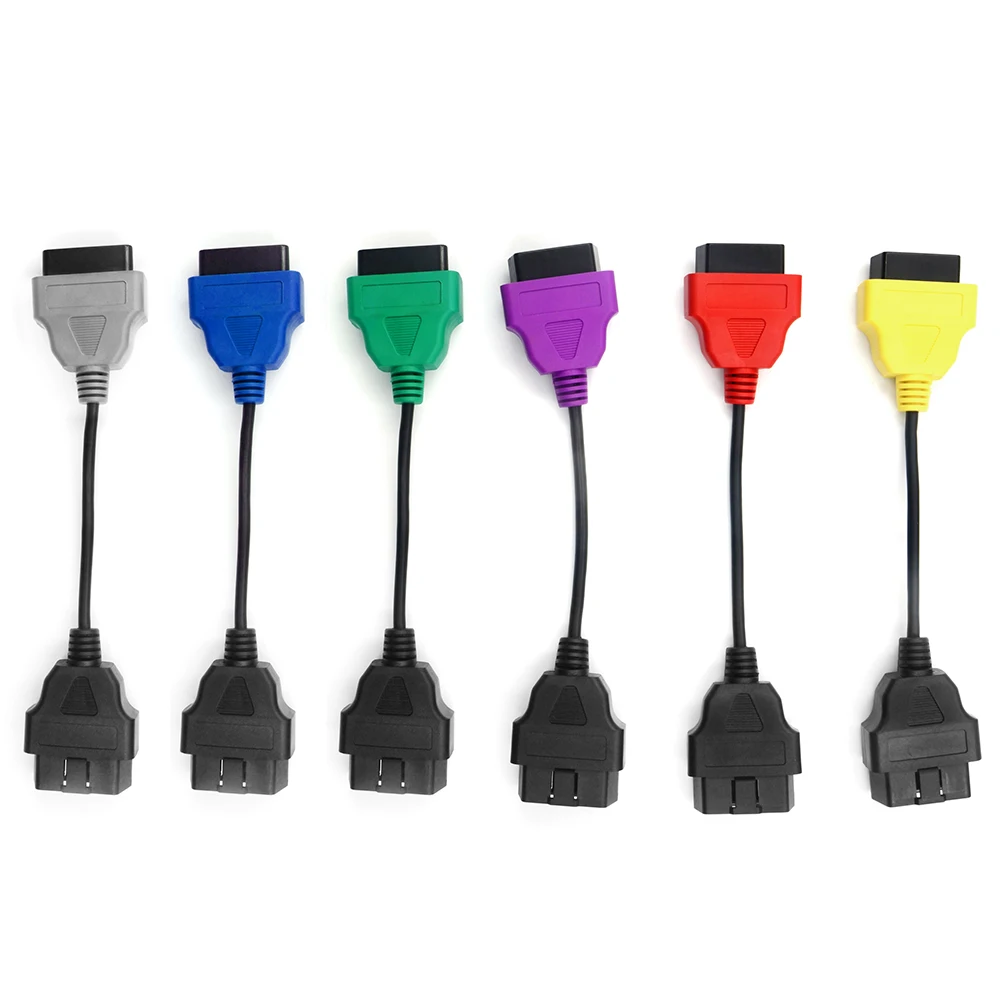

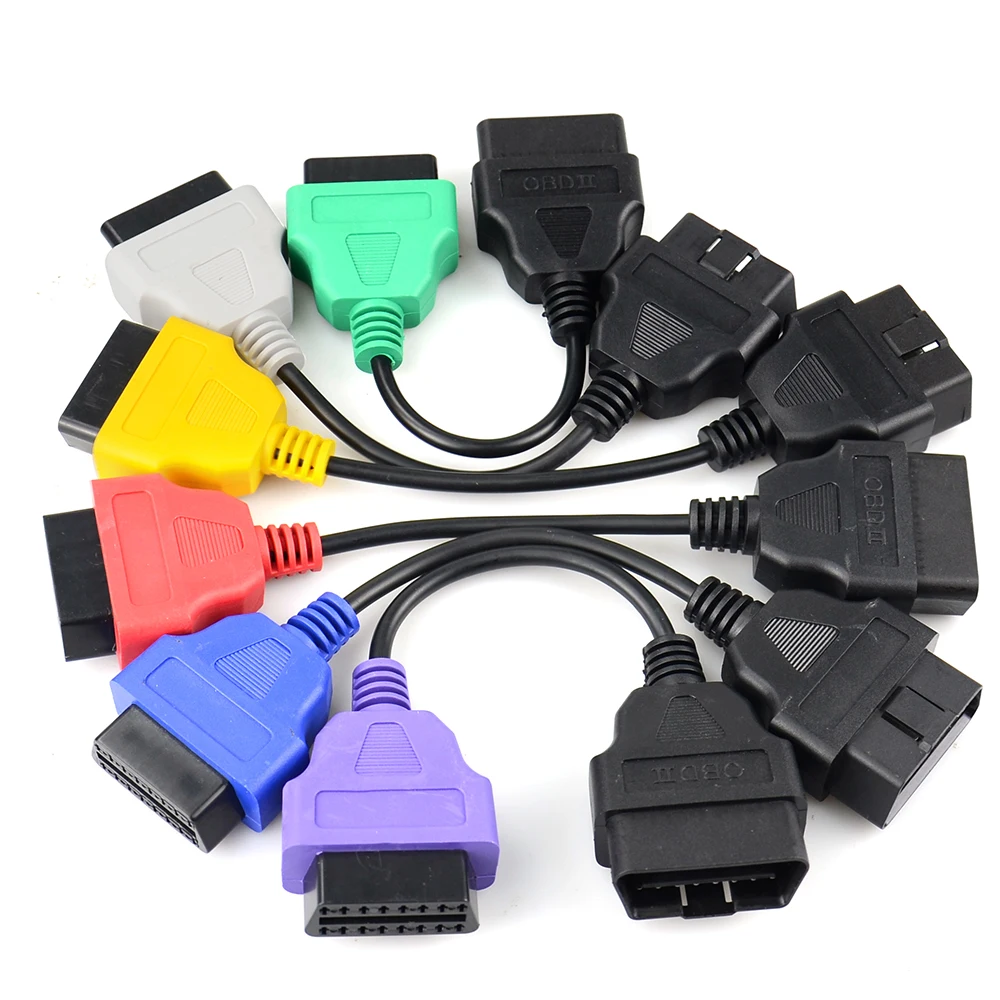

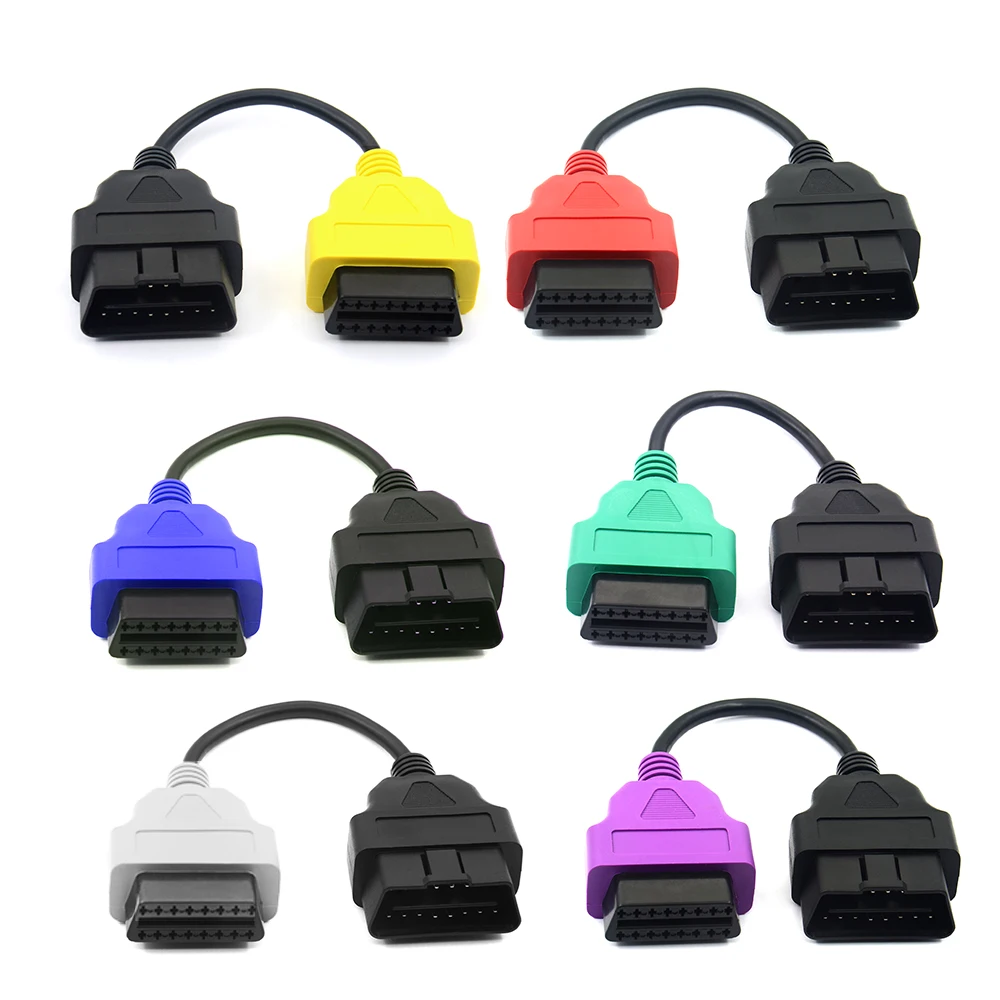

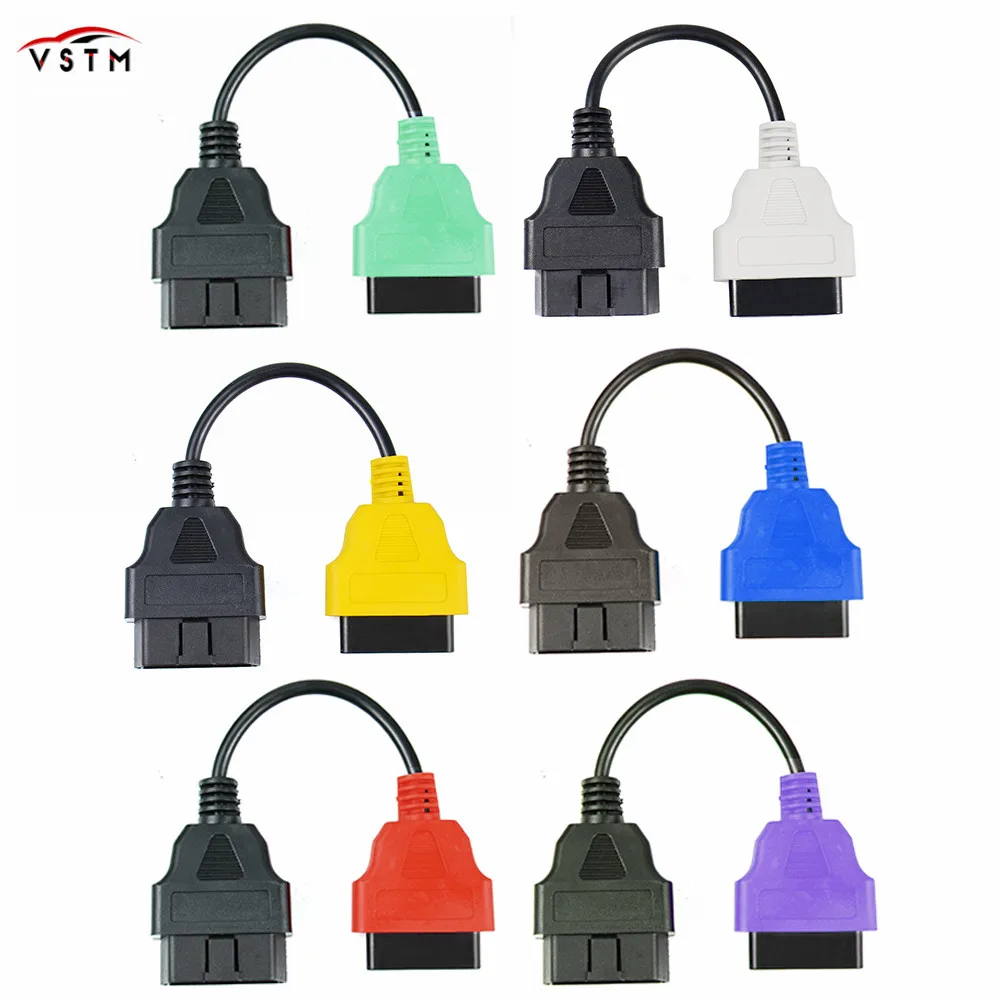

Новые 6-цветные диагностические кабели для ECUScan FiatECUScan для Fiat, Alfa Romeo и Lancia 6 шт.компл. адаптеры

Новые 6 цветов диагностические кабели для ECU Scan / FiatECUScan для Fiat, для Alfa Romeo и Lancia 6 шт./компл. адаптеры

Некоторые примечания о компаньоне диагностического инструмента:

Мы предоставляем только аппаратное обеспечение (без программного обеспечения). Если вам нужно программное обеспечение: «FiatECUscan» или «MulitECUscan», перейдите на официальный сайт, чтобы купить его.

Внешний вид продукта только для справки, с учетом фактического продукта

Разработанный для удовлетворения требований мультиэкюсканской диагностической системы, продукт идеально совместим с Multiecuscan/FiatECUScan.

Спецификация:

Зеленый адаптер свинца (MultiECUScan / FiatEcuScan адаптер 1) = двигатель, ABS, усилитель руля

Красный адаптер свинца (MultiECUScan / FiatEcuScan адаптер 2) = подушка безопасности

Желтый адаптер свинца (MultiECUScan / FiatEcuScan адаптер 3) = CAN

Фиолетовый адаптер свинца (MultiECUScan / FiatEcuScan адаптер 4) = электрическая бленда

Синий адаптер свинца (MultiECUScan / FiatEcuScan адаптер 5)= модуль управления

Серый адаптер свинца (MultiECUScan / FiatEcuScan адаптер 6)= базовый модуль управления

Конфигурации штифта:

Зеленый адаптер свинца = гнездовой штифт от 7 до мужских штифтов 1,7,9,12.

Красный адаптер свинца = гнездовой штырь 7 на штырь 3

Желтый адаптер свинца = гнездовой штырь 6 на мужской штырь 1/женский штырь 14 на мужской штырь 9/женский штырь 7 на мужской штырь 12

Фиолетовый адаптер свинца = Женский штырь от 7 до штырьков 7,8,11,13

Описание:

1. Зеленый АБС-пластик/блок питания ("адаптер 1" на сайте MultiECUScan)

-Предназначен для обеспечения доступа к ABS и системам рулевого управления на поддерживаемых транспортных средствах. Этот адаптер имеет зеленый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 7 на диагностическом инструменте подключен к контактам 1,7,9 и 12 на автомобиле.

2. Красный свинец адаптера подушки безопасности ("адаптер 2" на сайте MultiECUScan)

-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.

Этот адаптер имеет красный разъем на одном конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к pin 3 только pn автомобиль.

3. Желтый может привести адаптер ("адаптер 3" на сайте MultiECUScan)

-Предназначен для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых транспортных средствах.

Этот адаптер имеет желтый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 6 и 14 на диагностическом инструменте подключены к контактам 1 и 9

Соответственно на автомобиле, Pin 7 на диагностическом инструменте подключен к pin 12 на автомобиле.

4. Фиолетовый Электрический колпачок адаптер ("адаптер 4" на сайте MultiECUScan)

-Предназначен для обеспечения доступа к электрической вытяжной системе на поддерживаемых транспортных средствах.

Этот адаптер имеет фиолетовый разъем на конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к контактам 7,8,11 и 13 один автомобиль.

5. Синий модуль управления адаптер конструкция провода позволяет получить доступ к расширенным функциям на транспортном средстве (например, мультимедиа, датчики слепых пятен и т. Д.)

6. Серый базовый модуль управления адаптером предназначен для обеспечения доступа к основным функциям на транспортном средстве (например, фары, контроллер парковки, ABS, Электрическое Рулевое управление и т. д.)

Поддержка и параметры:

Этот продукт поддерживает следующие бренды автомобилей:

Для Jeep

Для Chrysler

Для Dodge

Для FIAT

Для LANCIA

Для получения дополнительной информации обратитесь к официальному веб-сайту «multiecuscan'»

Посылка включает в себя:

6 шт диагностических кабелей для Fiat
