MultiECUScan/для FiatECUScan Кабель-адаптер

Благодарим Вас за покупку кабелей-адаптеров для FiatECUScan посылка

Длина кабеля: 22 см

Примечание: используются только в качестве соединительного кабеля и не содержат программного обеспечения или диагностических кабелей

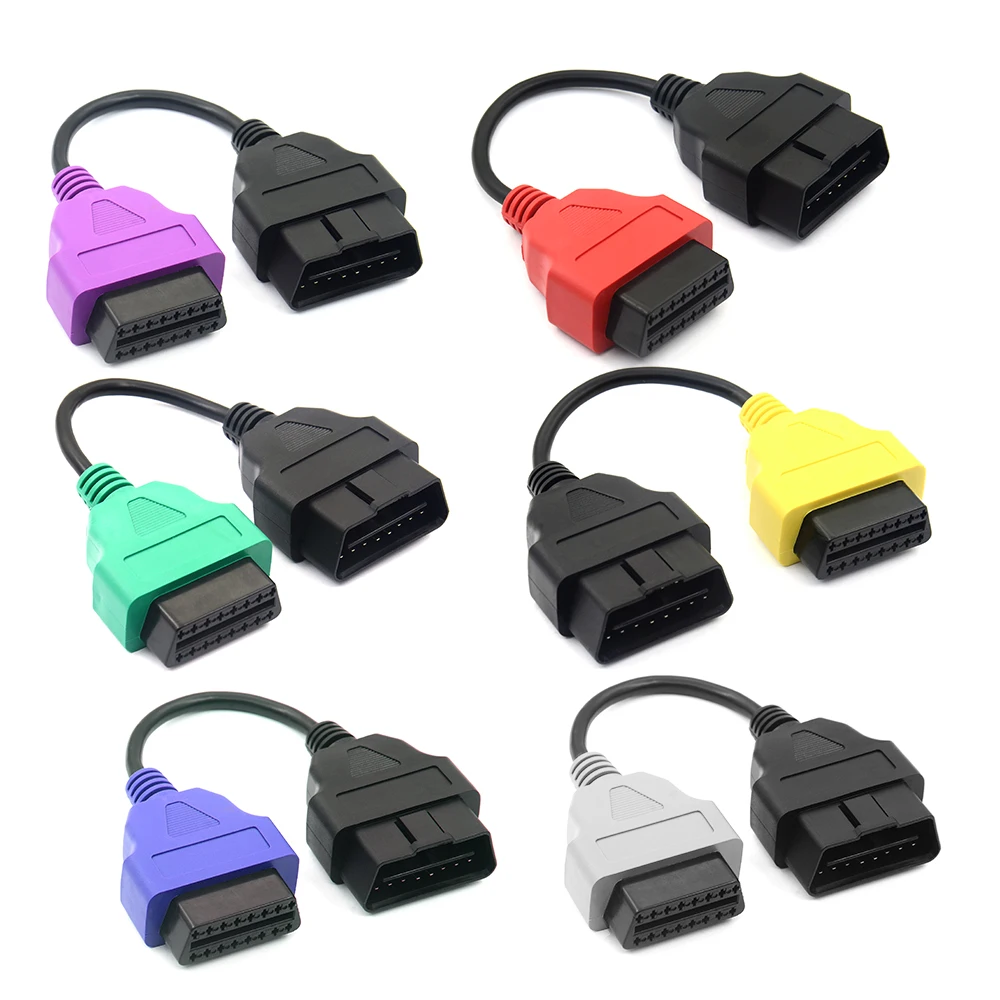

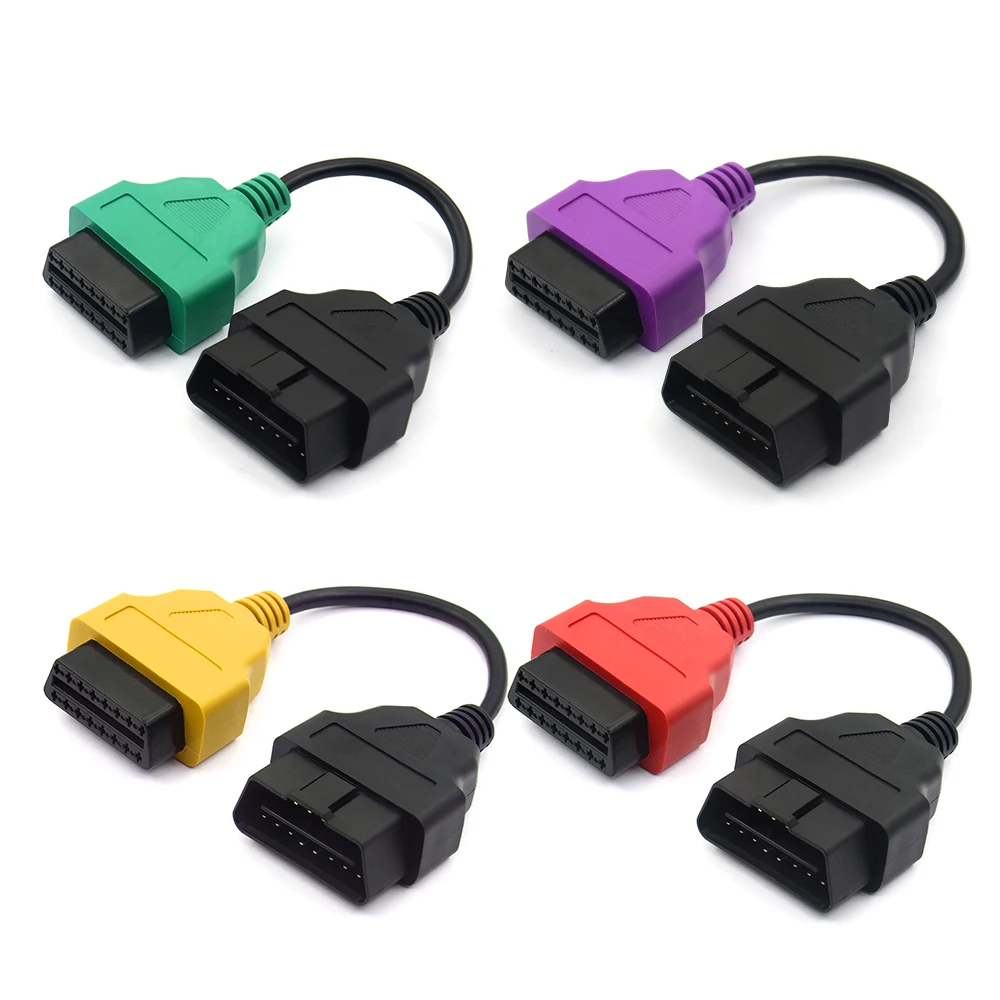

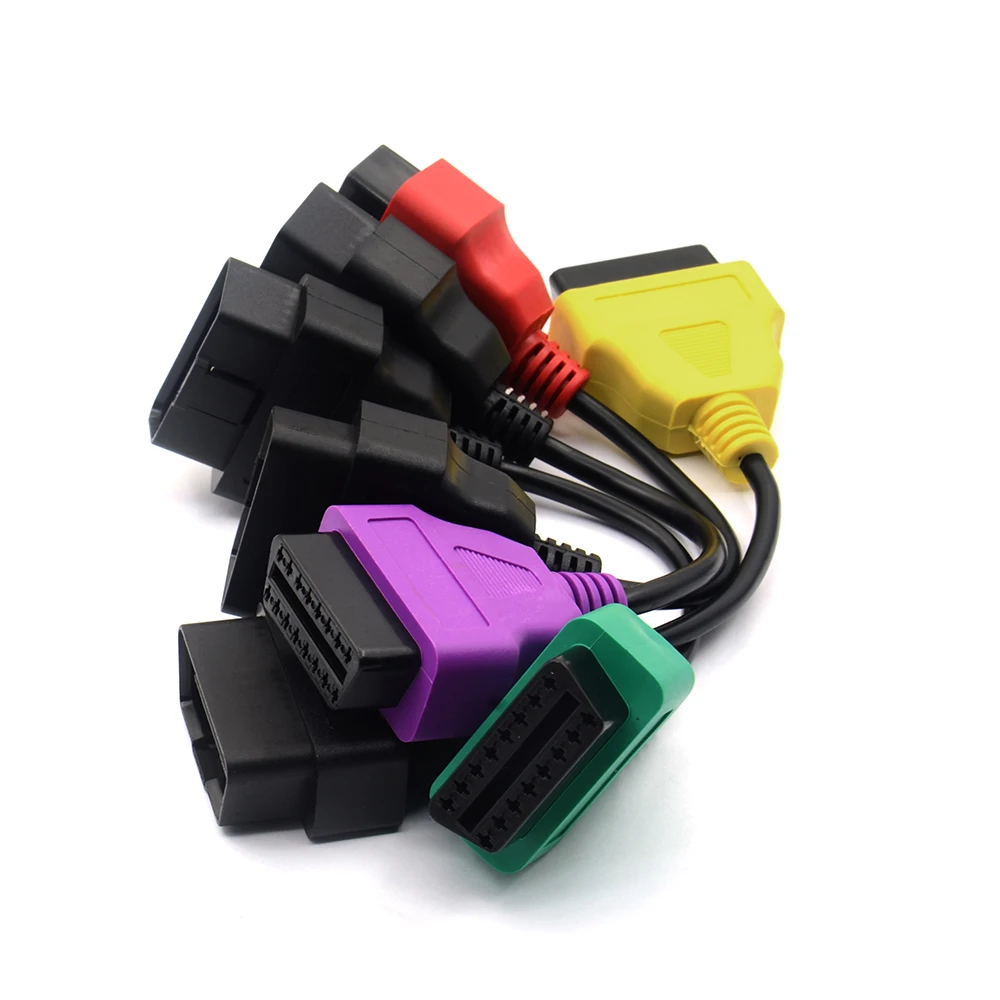

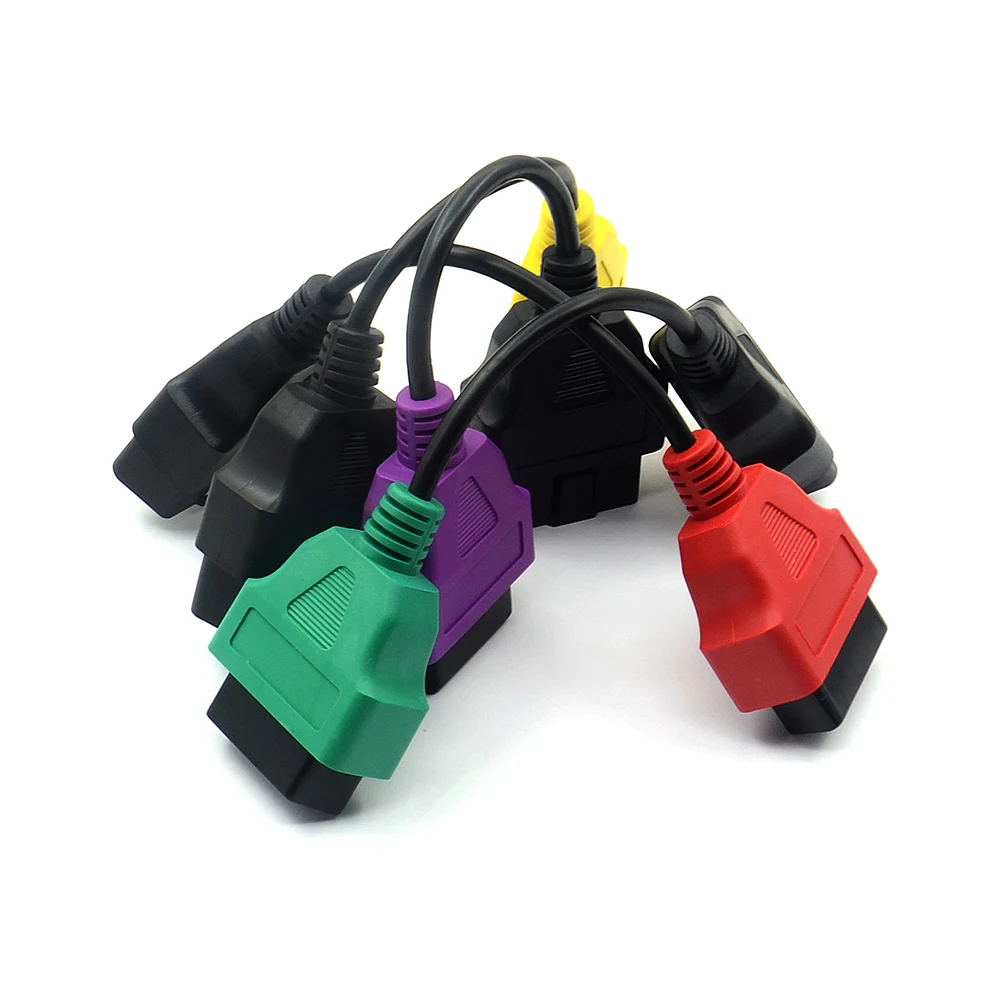

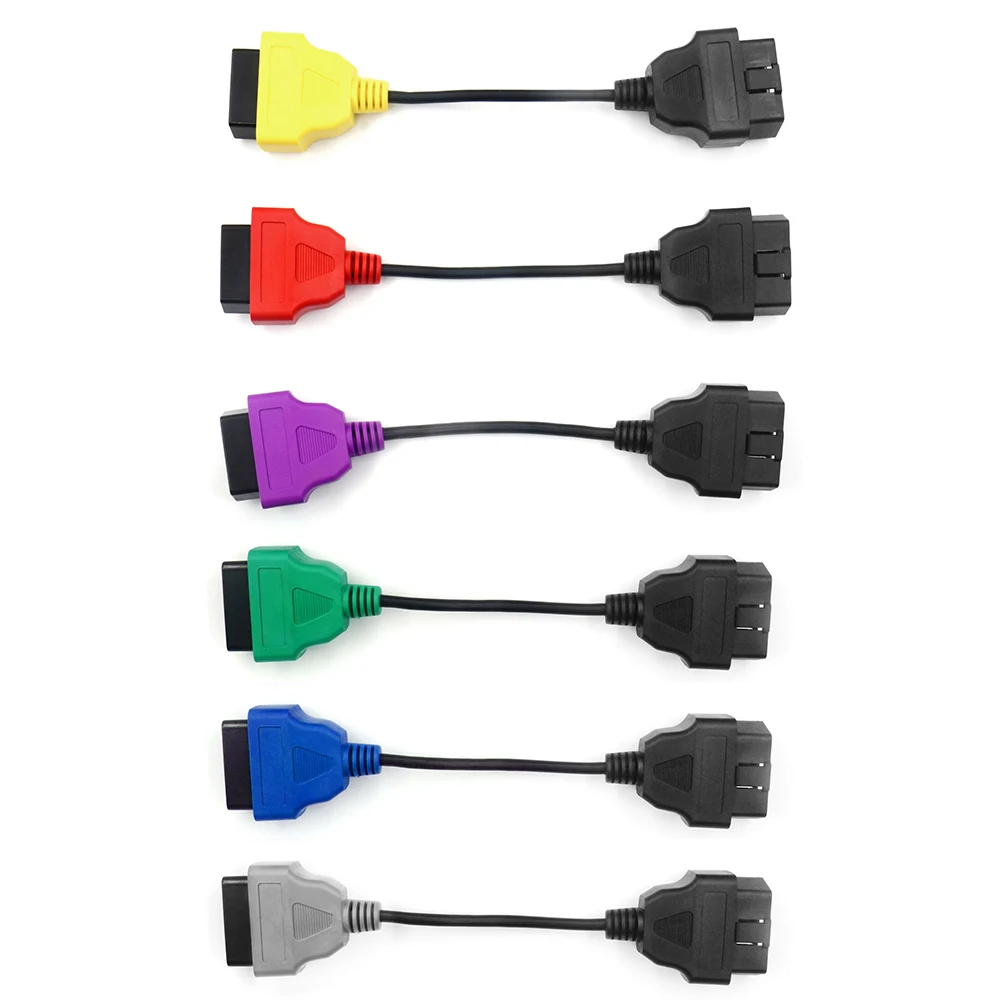

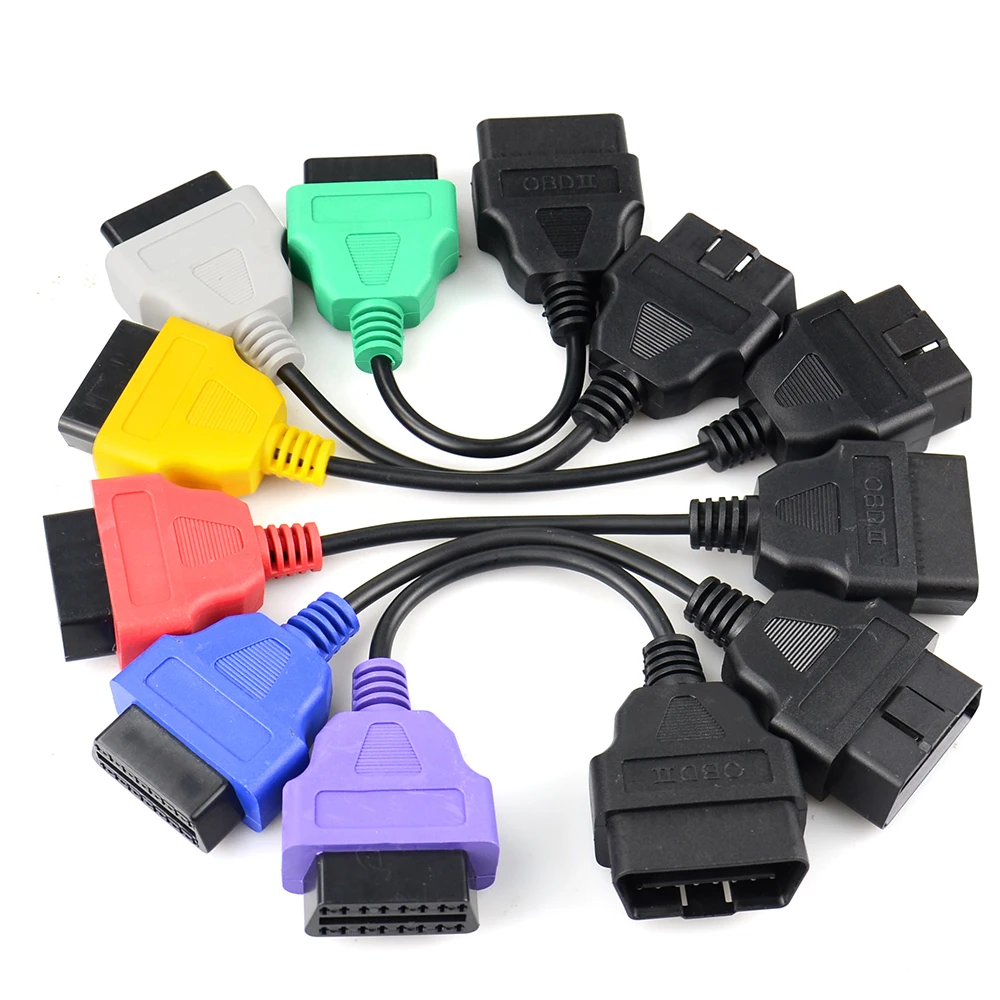

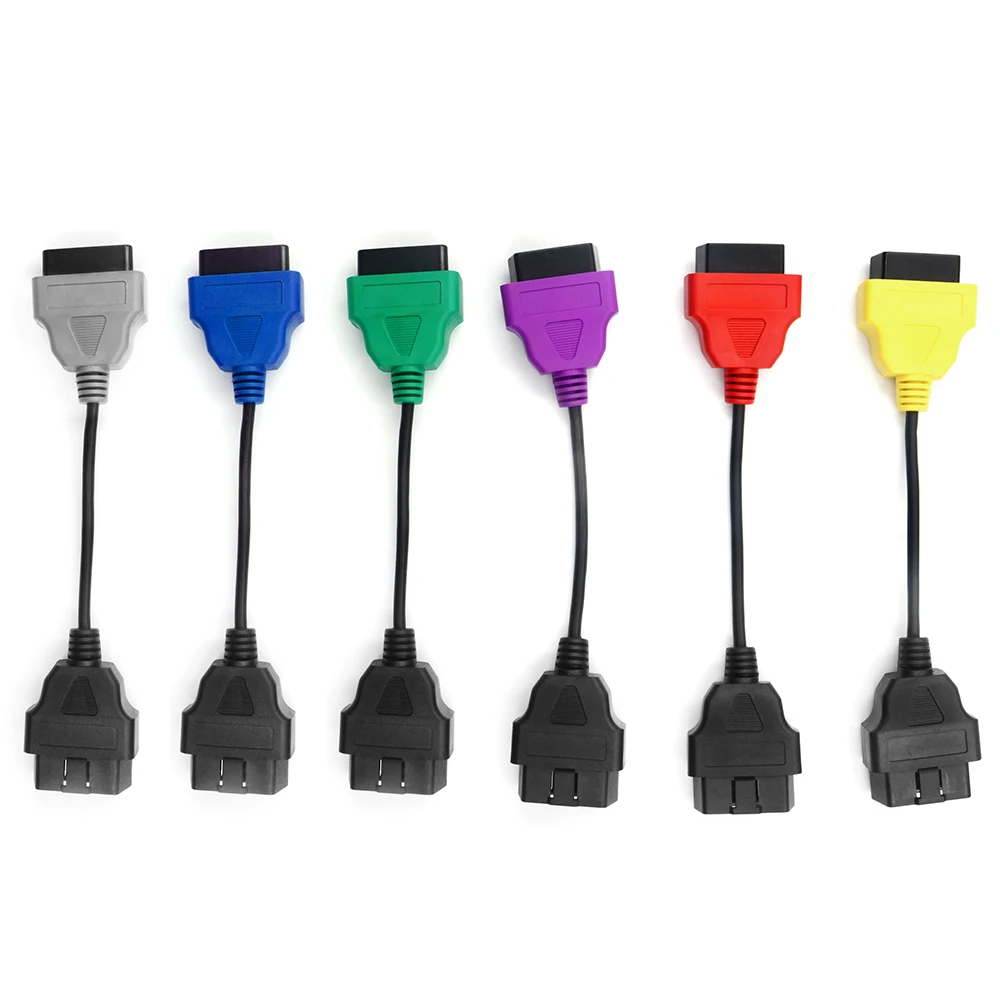

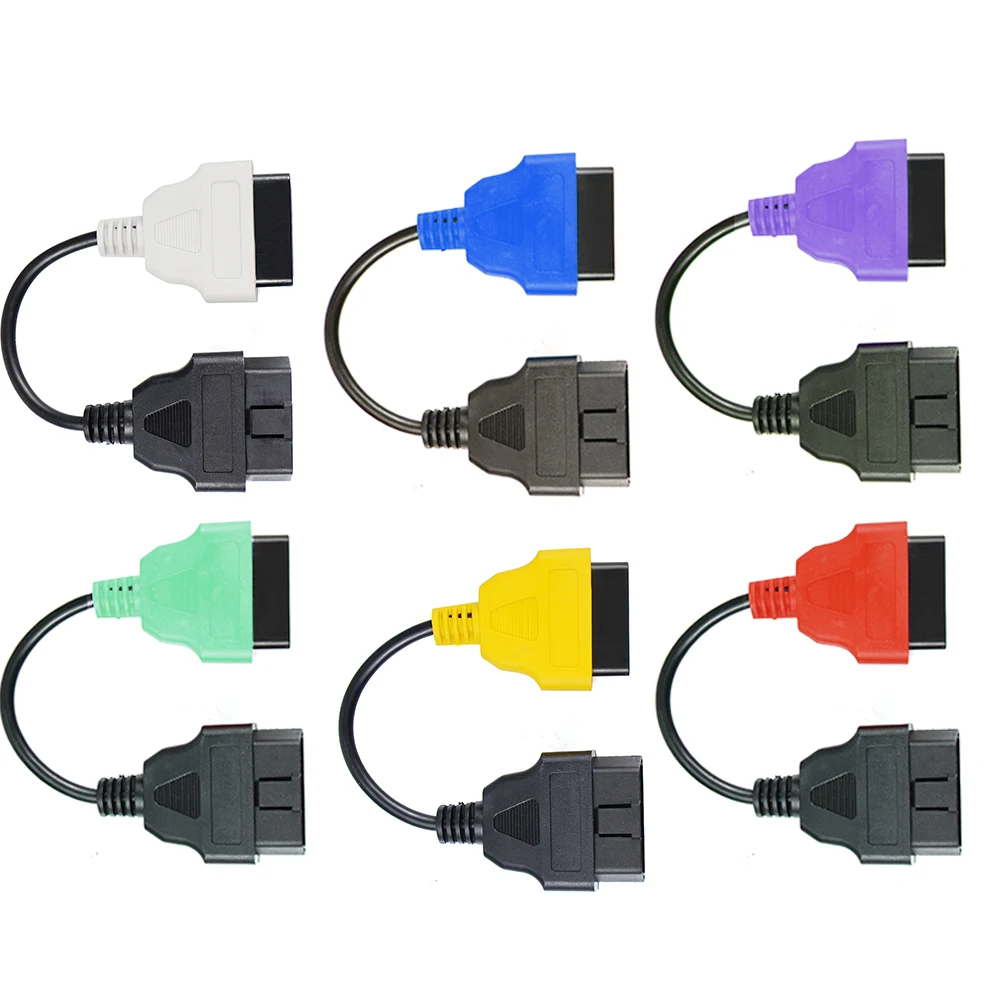

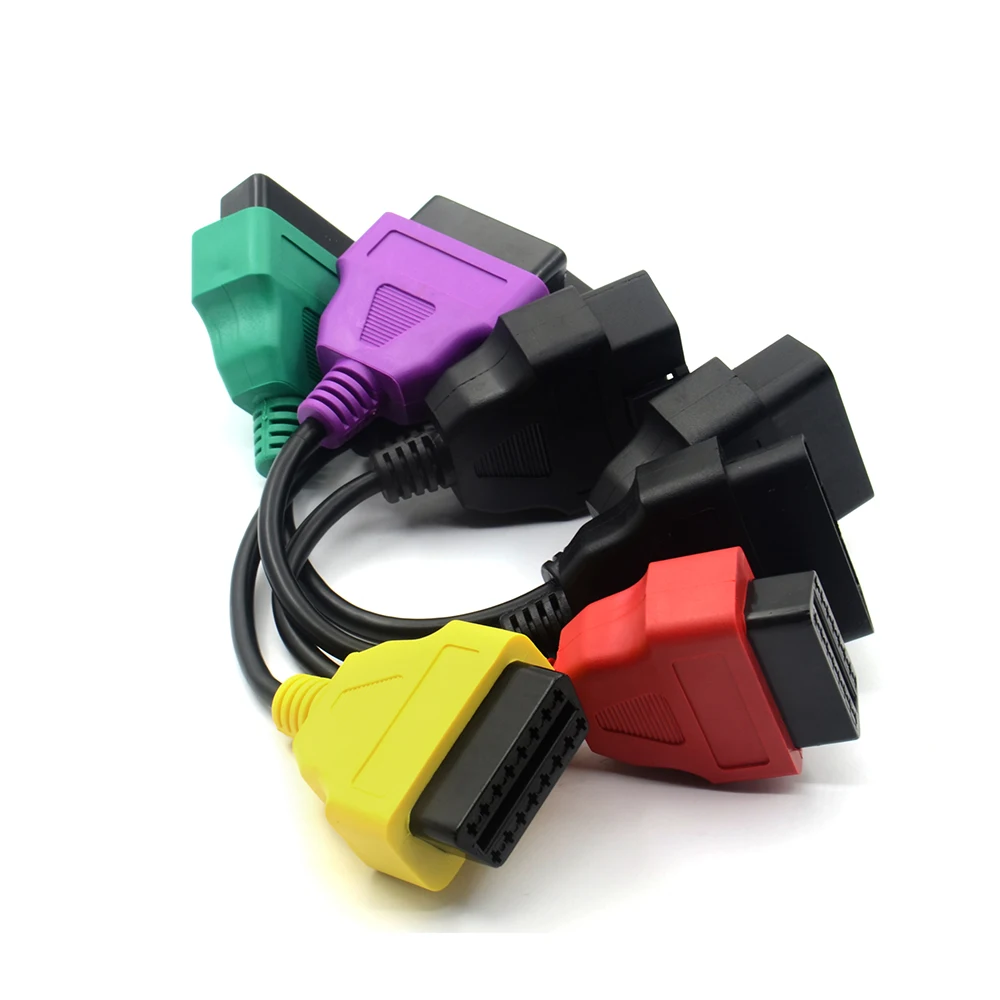

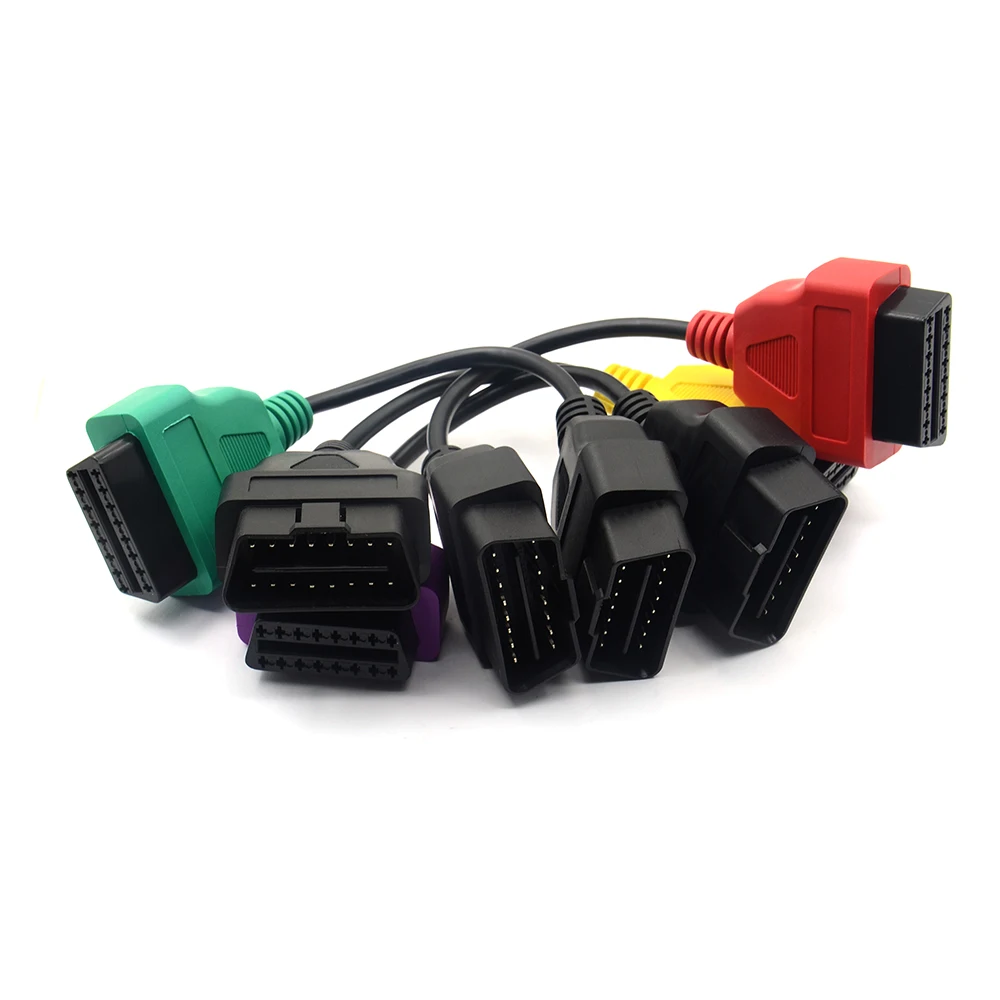

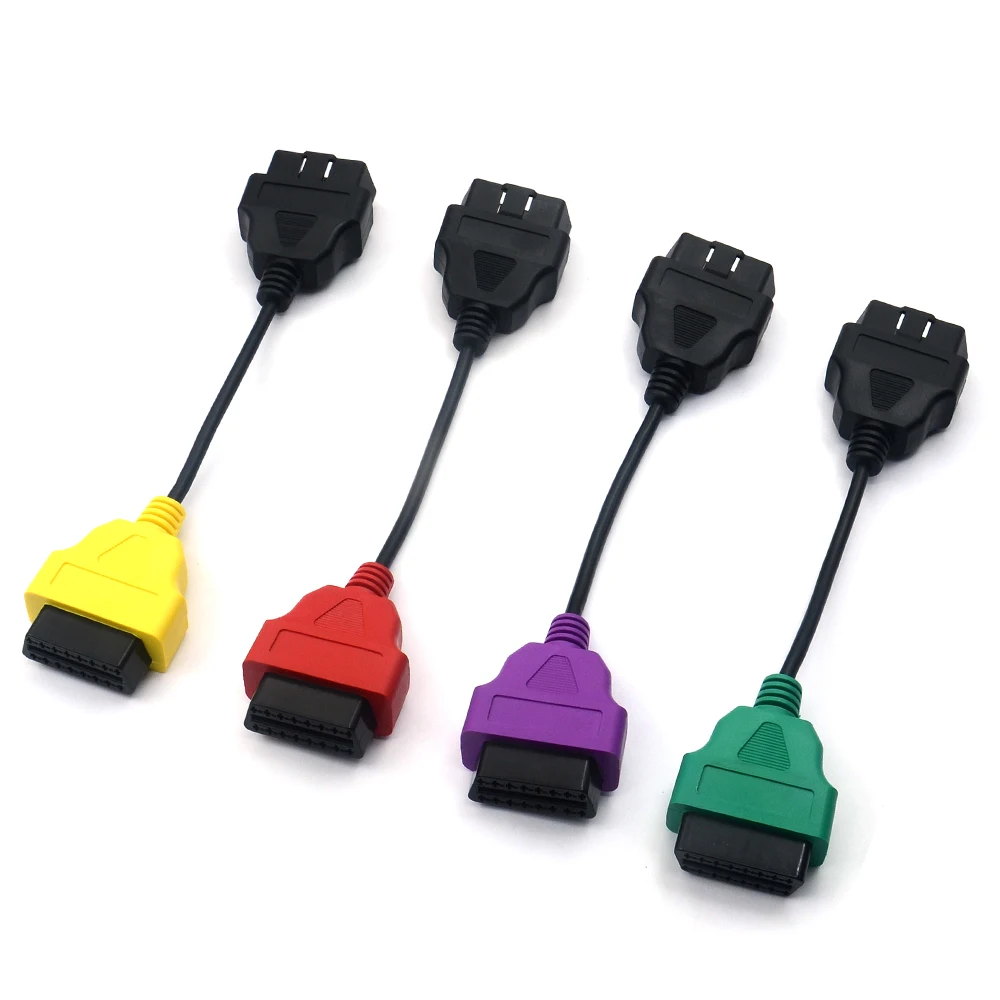

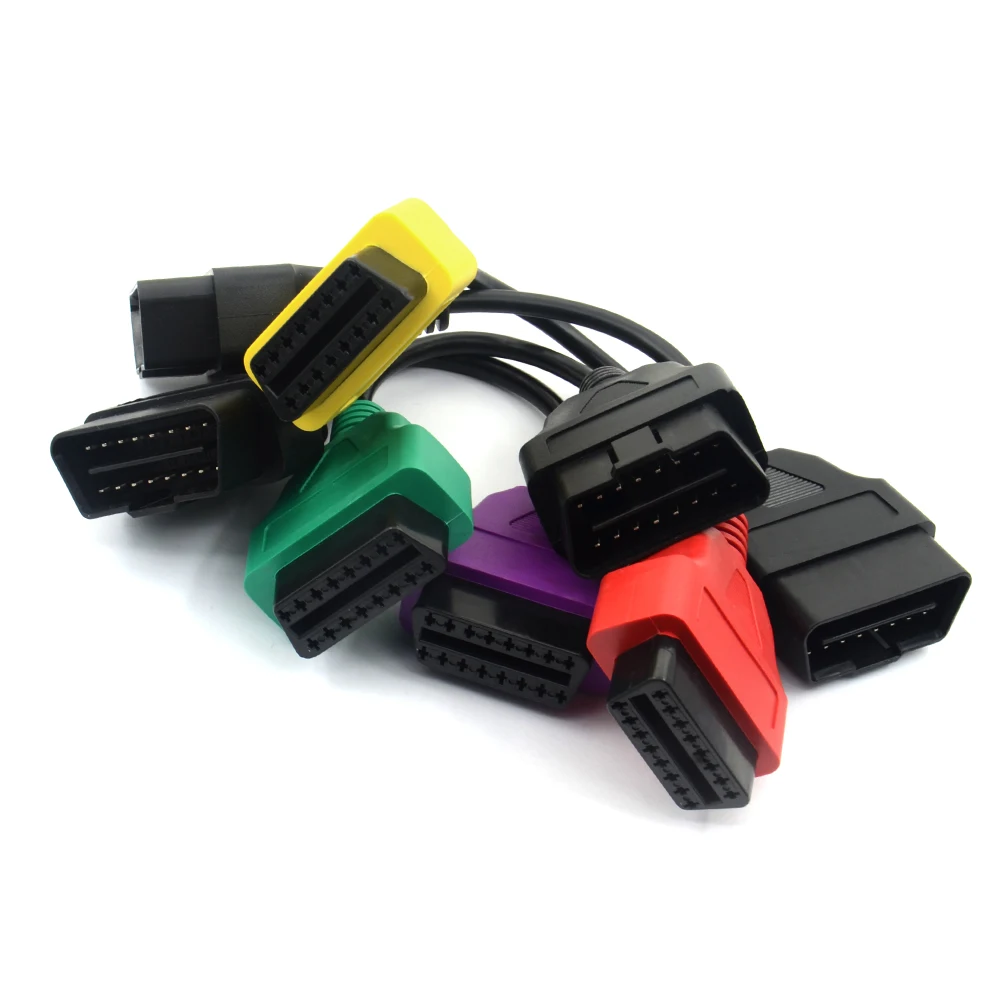

В комплекте 6 переходных кабелей, которые выполняют различные функции.

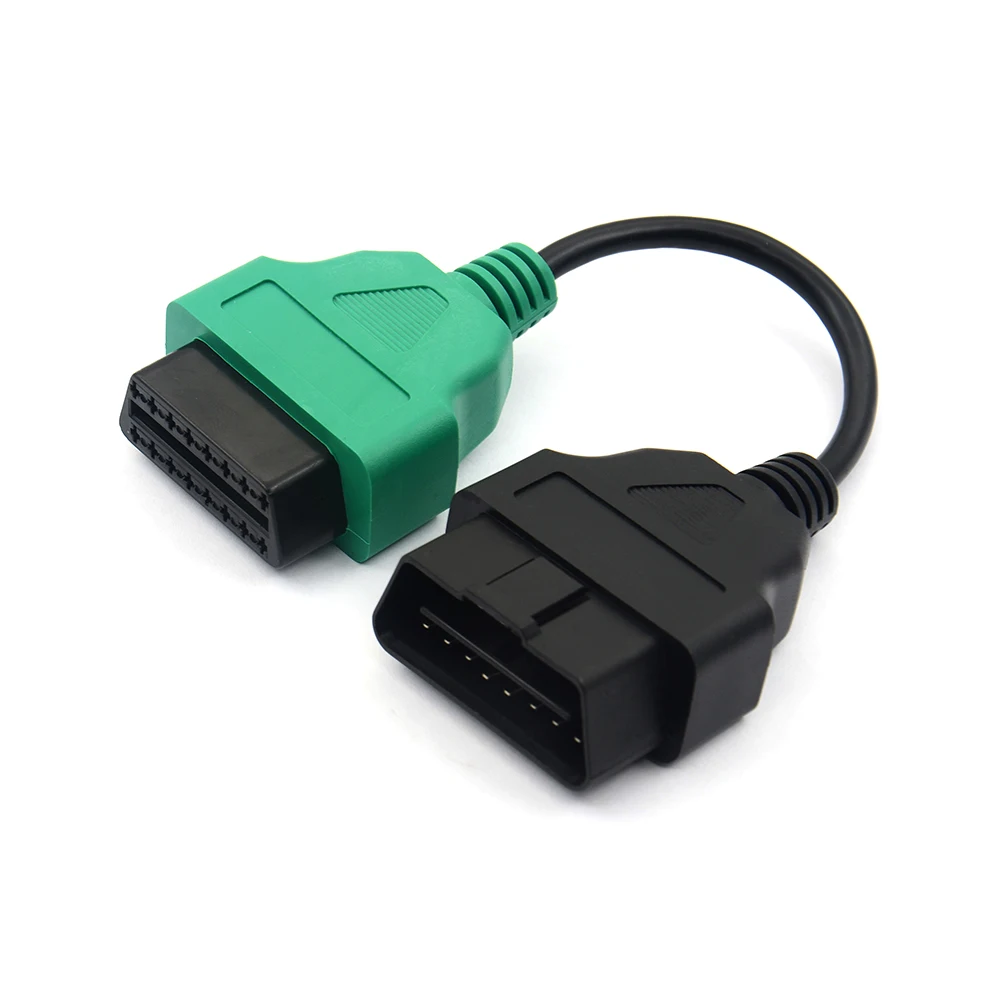

Зеленый провод адаптера питания из АБС-пластика («адаптер 1» на сайте MultiECUScan)

-Предназначен для обеспечения доступа к системам ABS и гидроусилителя руля на поддерживаемых автомобилях. Этот адаптер имеет зеленый разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакт 7 диагностического инструмента подключается к контактам 1,7,9 и 12 в автомобиле.

Красный провод адаптера подушки безопасности («адаптер 2» на сайте MultiECUScan)

-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.

Этот адаптер имеет красный разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакт 7 на диагностическом инструменте подключается к контакту 3 только к автомобилю.

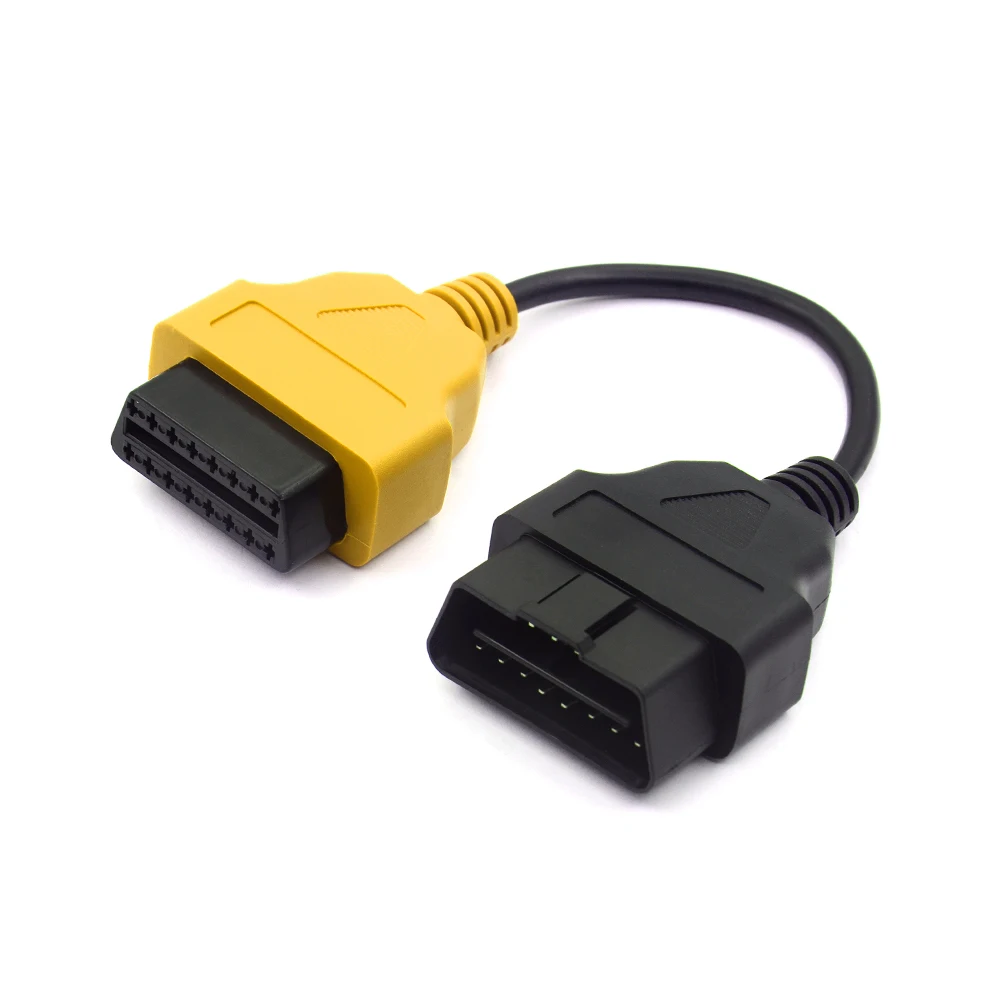

Желтый провод адаптера CAN («адаптер 3» на сайте MultiECUScan)

-Разработан для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых автомобилях.

Этот адаптер имеет желтый разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакты 6 и 14 на диагностическом инструменте подключаются к контактам 1 и 9

Соответственно, на автомобиле контакт 7 на диагностическом инструменте подключен к контакту 12 на автомобиле.

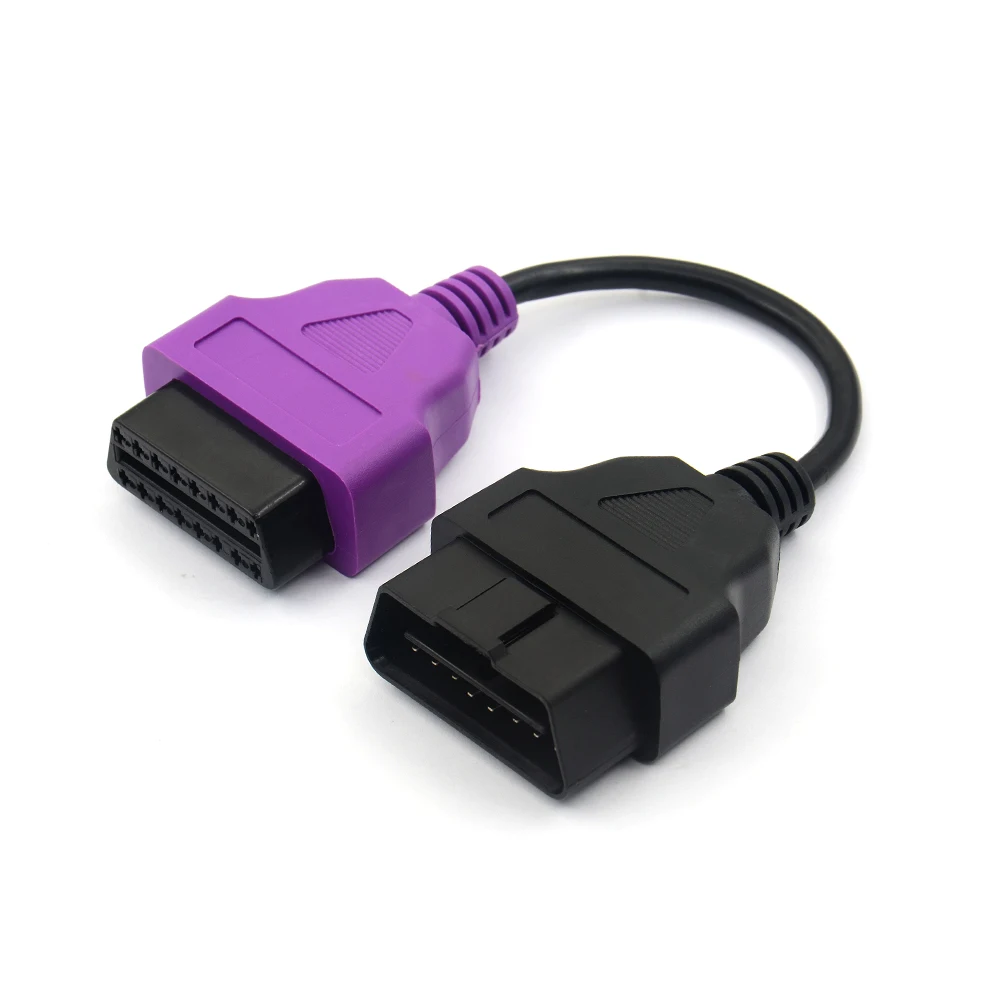

Фиолетовый провод адаптера электрического капота («адаптер 4» на сайте MultiECUScan)

-Предназначен для обеспечения доступа к системе электрокапота на поддерживаемых автомобилях.

Этот адаптер имеет фиолетовый разъем на конце для удобной идентификации.

Используя этот адаптер, контакт 7 на диагностическом инструменте подключается к контактам 7,8,11 и 13 автомобиля.

Конструкция провода адаптера синего модуля управления обеспечивает доступ к расширенным функциям автомобиля (например, мультимедиа, датчики слепых зон и т. д.)

Провод адаптера модуля управления серого основания предназначен для обеспечения доступа к основным функциям автомобиля (например, фарам, контроллеру парковки, АБС, электрическому рулевому управлению и т. д.)

Упаковочный лист:

6 x соединительных кабелей ECU для Fiat
