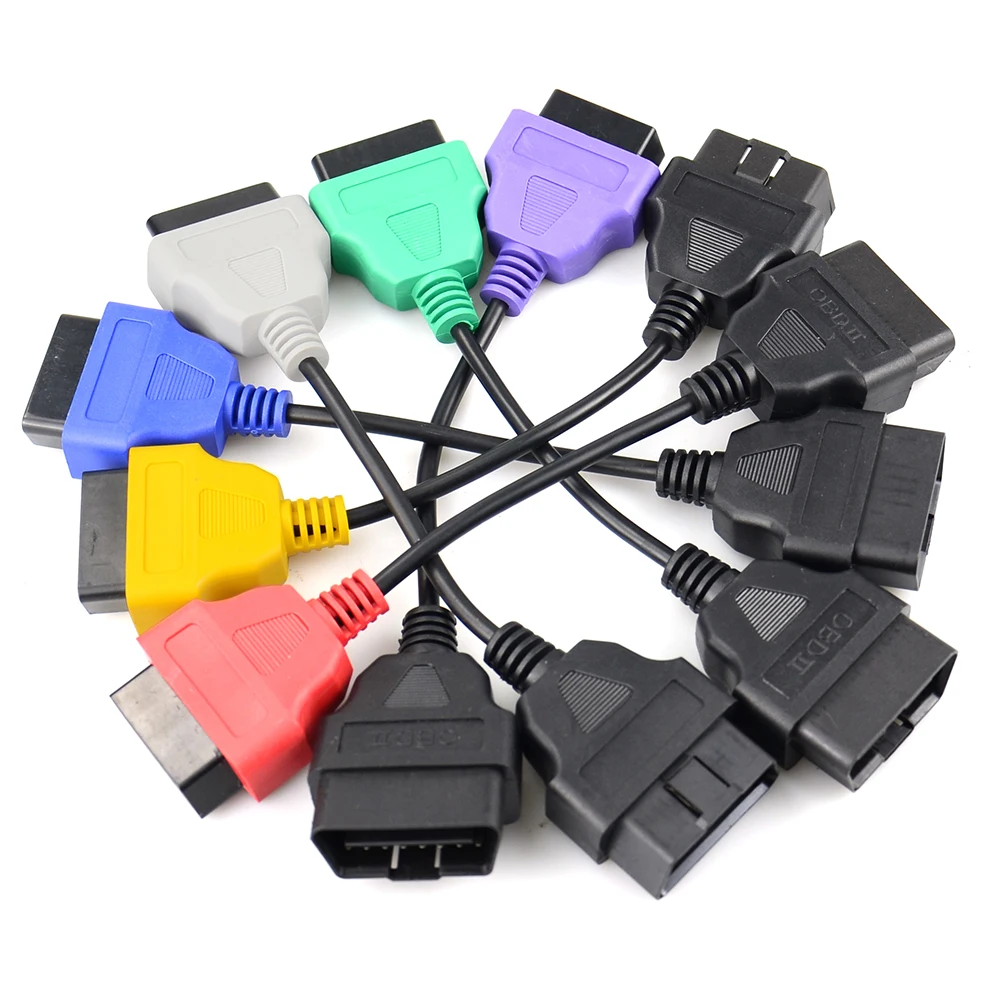

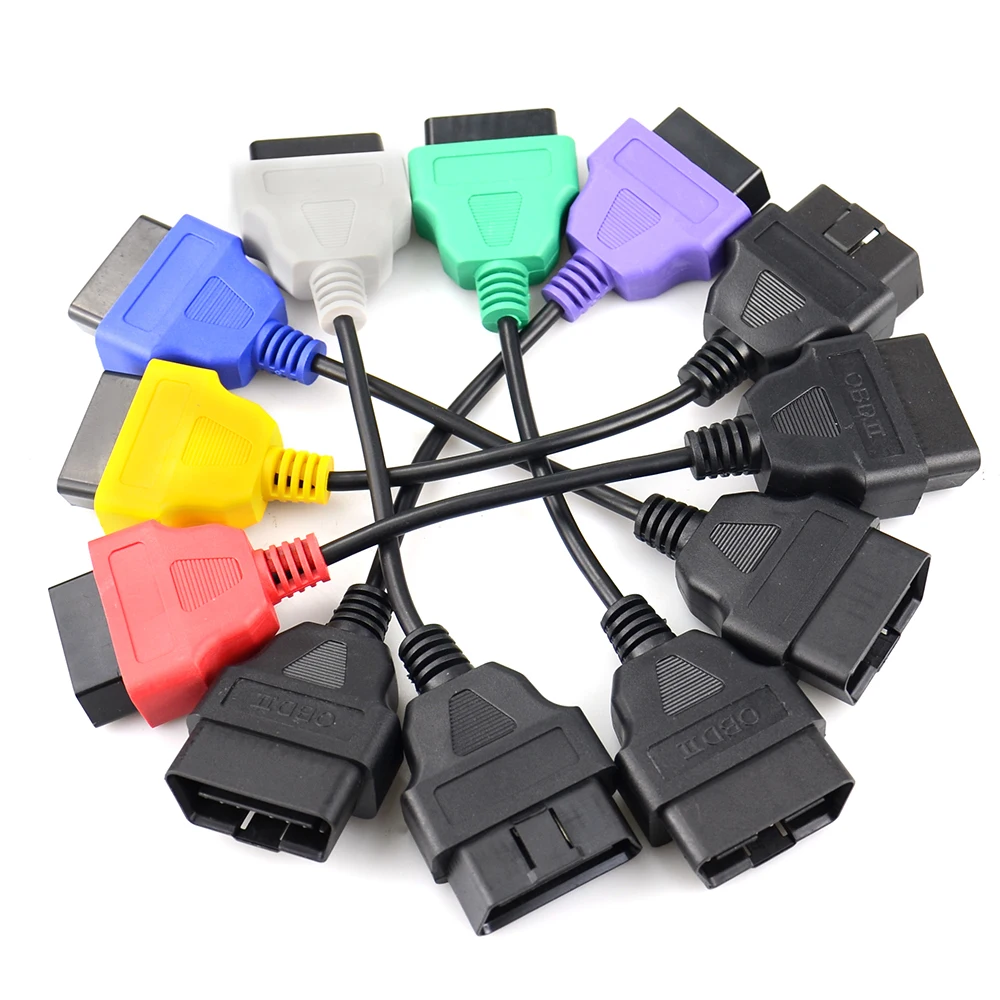

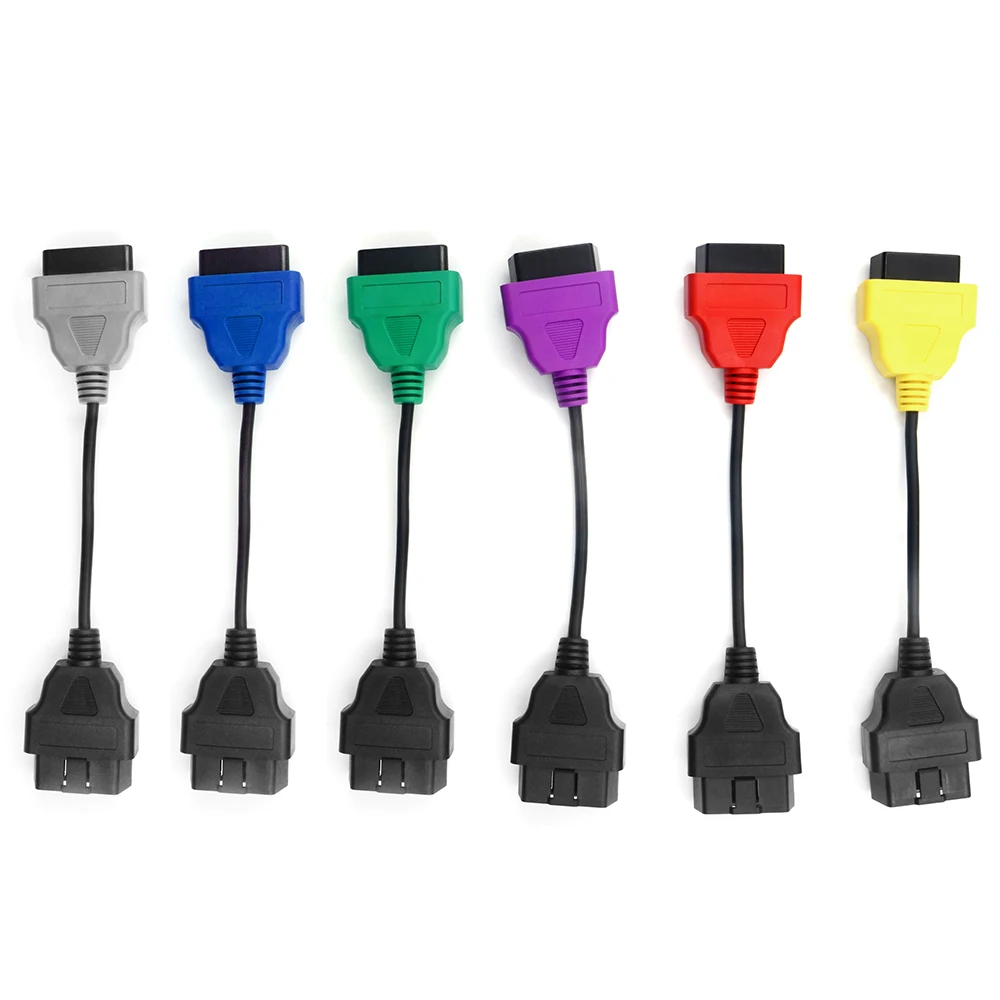

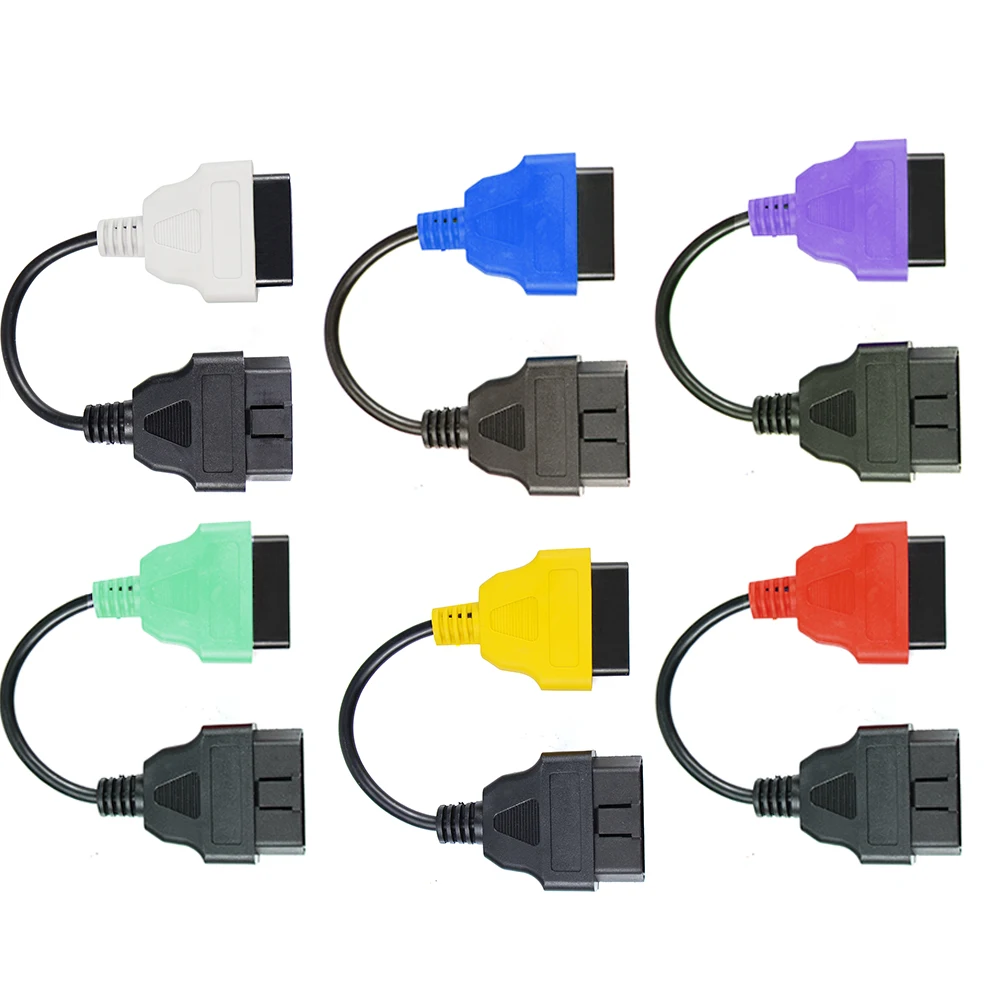

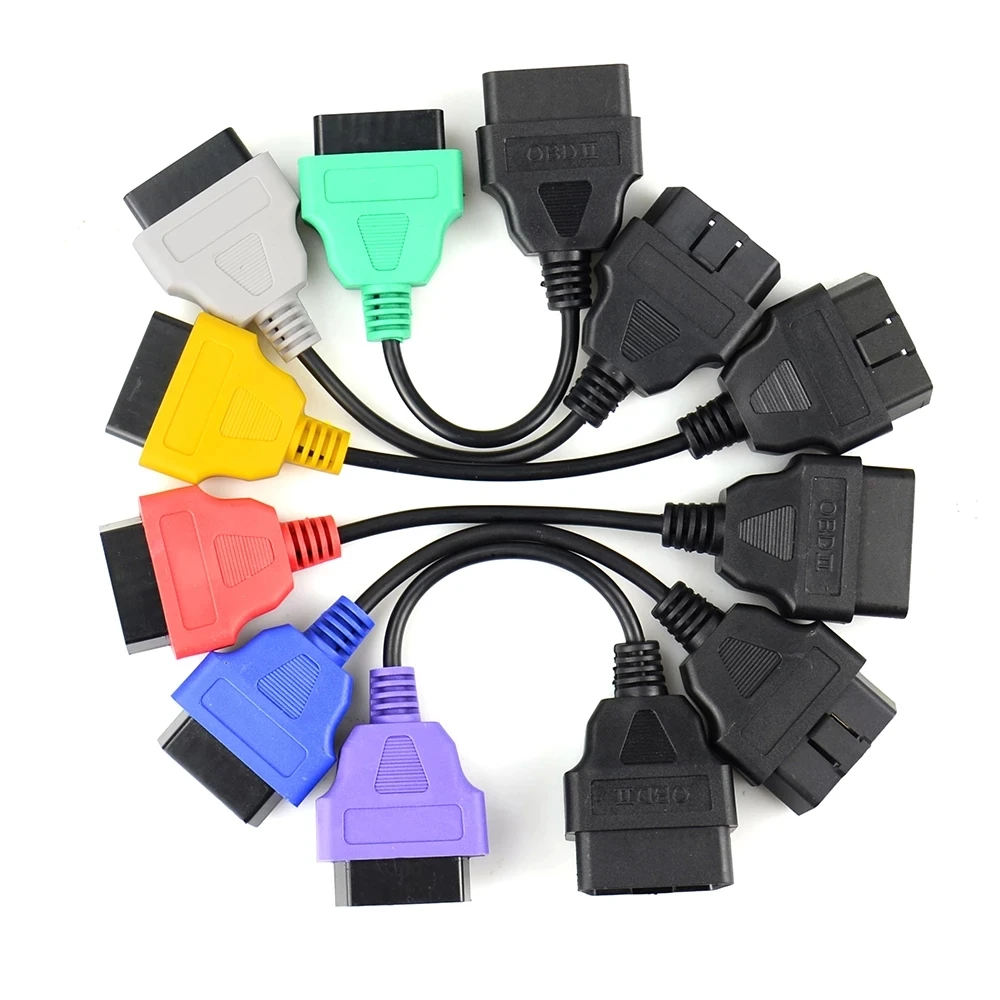

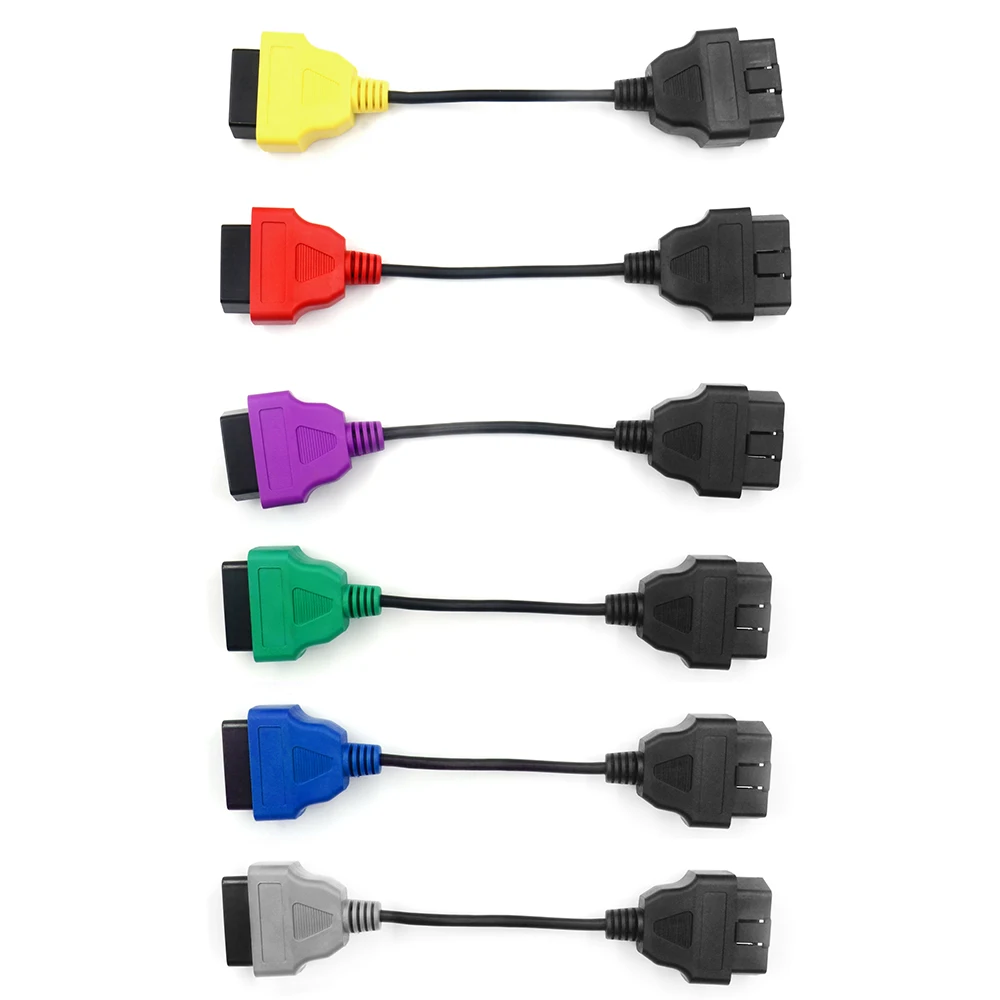

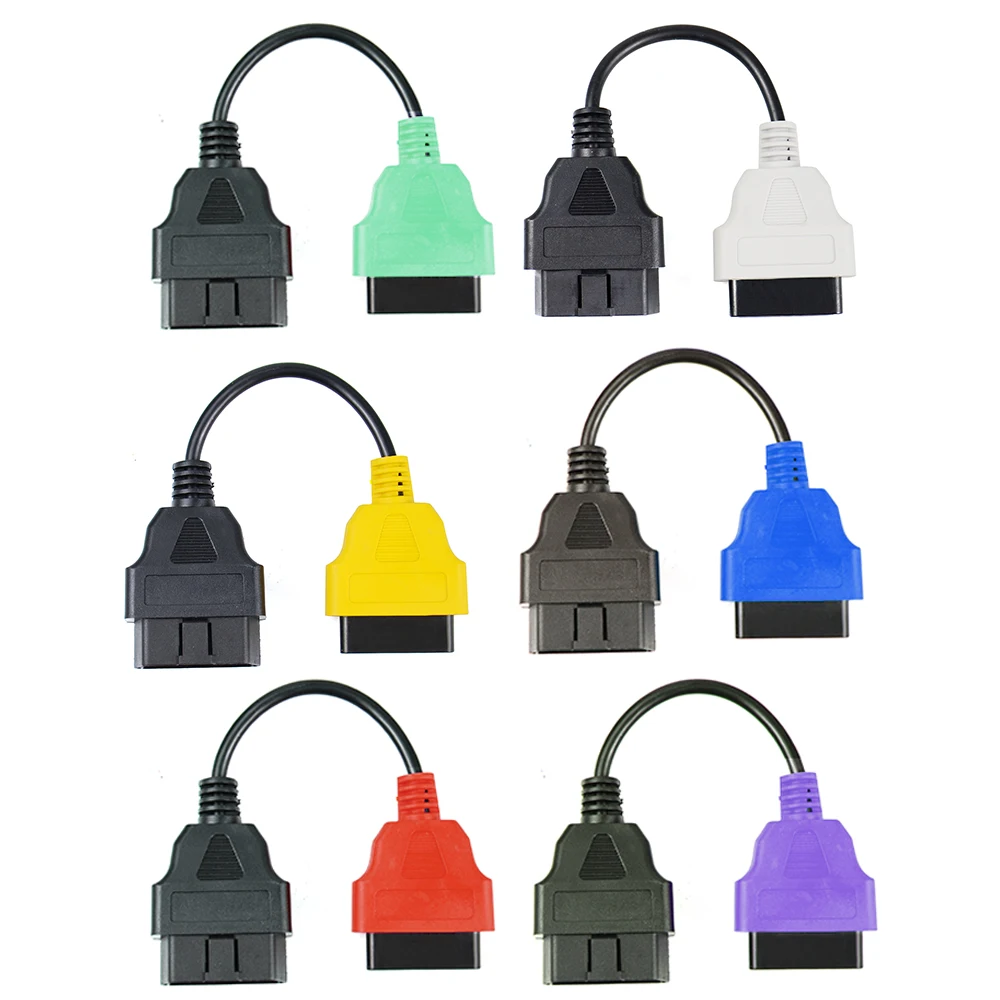

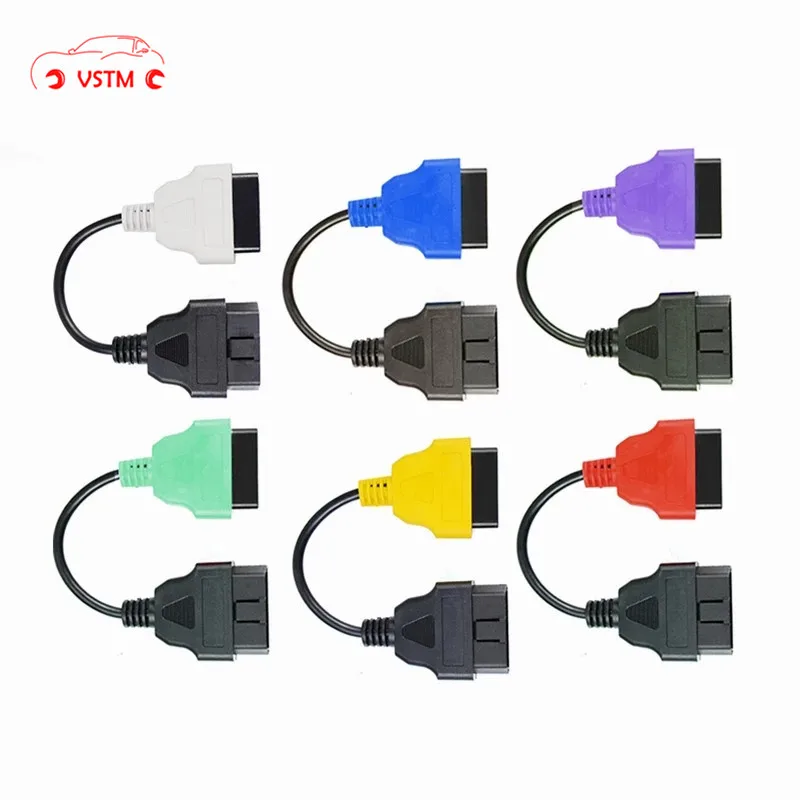

Новейший для FiatECUScan адаптер OBD OBD2 разъем ABS подушка безопасности obd2 Диагностический кабель сканера для Fi-at ECU Scan

Высокое качество для fiatecuscan OBD2 разъем Диагностический кабель для Fiat ECU сканирующий кабель для Fiat

Некоторые примечания о вспомогательном диагностическом инструменте:

Мы предоставляем только оборудование (без программного обеспечения). Если вам нужно программное обеспечение: «FiatECUscan» или «», пожалуйста, перейдите на официальный сайт, чтобы купить его.

Внешний вид продукта только для справки, в зависимости от фактического продукта

Продукт, разработанный в соответствии с требованиями диагностической системы, идеально совместим с/FiatECUScan.

Спецификация:

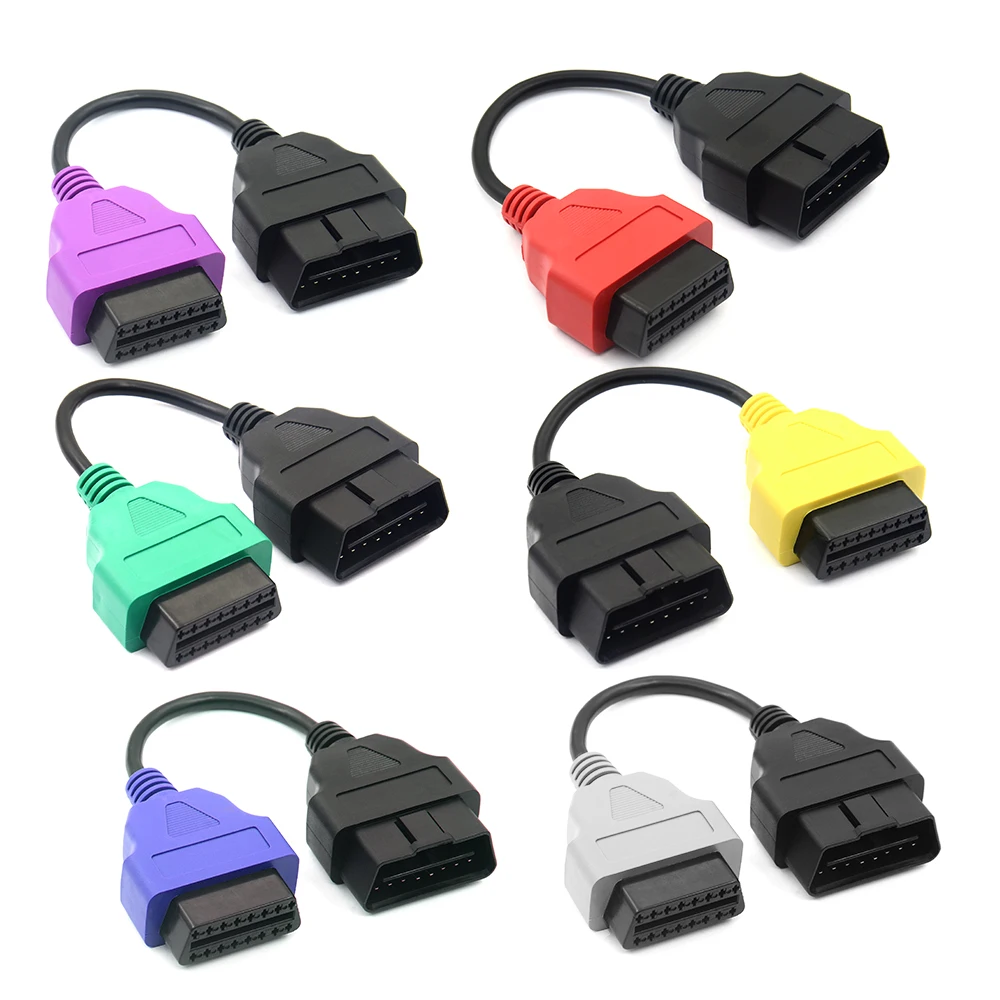

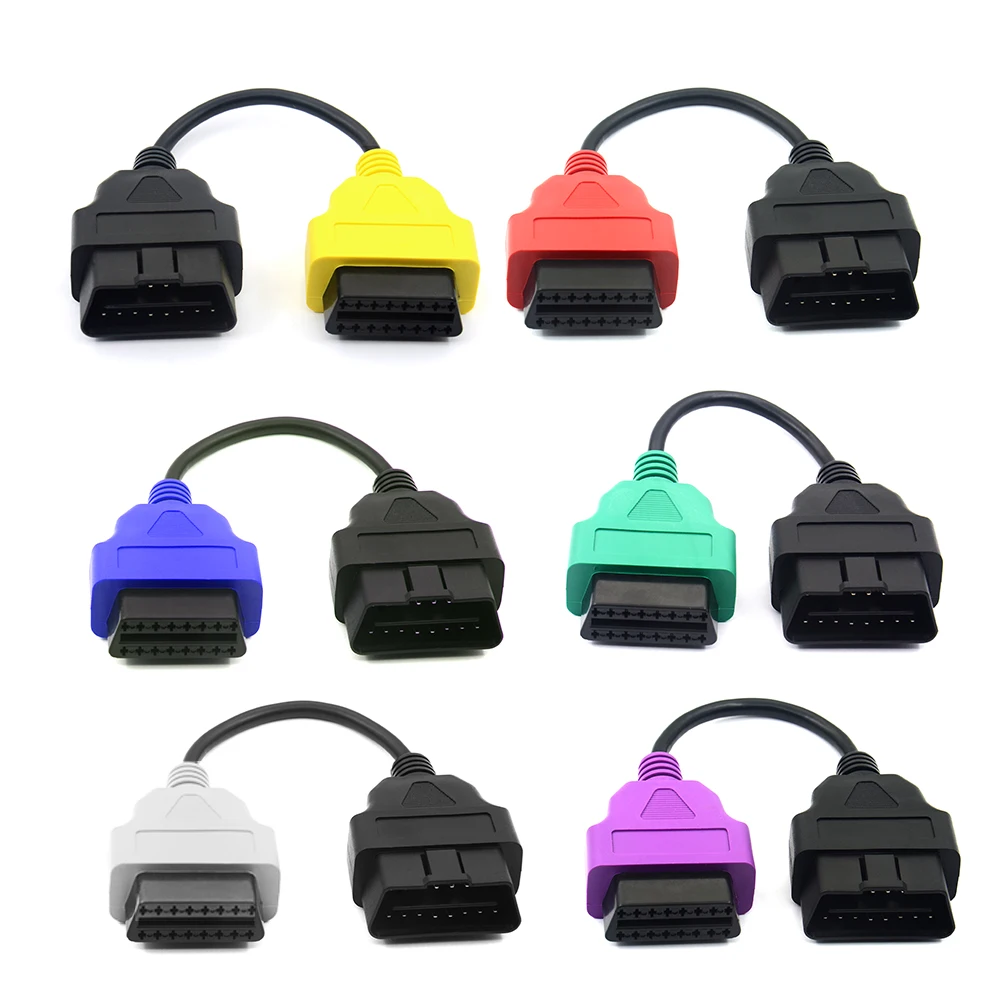

Зеленый Переходник (адаптер FiatEcuScan 1) = двигатель, ABS, Гидроусилитель руля

Красный провод адаптера (/адаптер FiatEcuScan 2) = подушка безопасности

Желтый провод адаптера (/адаптер FiatEcuScan 3) = CAN

Фиолетовый провод адаптера (/адаптер FiatEcuScan 4) = электрическая вытяжка

Синий провод адаптера (/адаптер FiatEcuScan 5)= модуль управления

Серый провод адаптера (/адаптер FiatEcuScan 6)= базовый модуль управления

Конфигурации контактов:

Зеленый провод адаптера = гнездовой контакт 7-штыри 1,7,9,12.

Красный провод адаптера = гнездовой контакт 7-штырь 3

Желтый провод адаптера = штифт «Мама» 6-штифт «папа» 1/штифт «Мама» 14-штифт «папа» 9/штифт «Мама» 7-штифт «папа» 12

Фиолетовый провод адаптера = гнездовой контакт 7 к штырьку 7,8,11,13

Описание:

1. Зеленый провод адаптера питания из АБС-пластика («адаптер 1» на веб-сайте)

-Предназначен для обеспечения доступа к системам ABS и гидроусилителя руля на поддерживаемых автомобилях. Этот адаптер имеет зеленый разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакт 7 диагностического инструмента подключается к контактам 1,7,9 и 12 в автомобиле.

2. Красный провод адаптера подушки безопасности («адаптер 2» на веб-сайте)

-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.

Этот адаптер имеет красный разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакт 7 на диагностическом инструменте подключается к контакту 3 только к автомобилю.

3. Желтый может привести адаптер («адаптер 3» на сайте)

-Разработан для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых автомобилях.

Этот адаптер имеет желтый разъем на одном конце для удобной идентификации.

Используя этот адаптер, контакты 6 и 14 на диагностическом инструменте подключаются к контактам 1 и 9

Соответственно, на автомобиле контакт 7 на диагностическом инструменте подключен к контакту 12 на автомобиле.

4. Фиолетовый провод адаптера электрического капота («адаптер 4» на веб-сайте)

-Предназначен для обеспечения доступа к системе электрокапота на поддерживаемых автомобилях.

Этот адаптер имеет фиолетовый разъем на конце для удобной идентификации.

Используя этот адаптер, контакт 7 на диагностическом инструменте подключается к контактам 7,8,11 и 13 автомобиля.

5. Синяя конструкция провода адаптера модуля управления обеспечивает доступ к расширенным функциям автомобиля (например, датчики слепых зон и т. д.)

6. Провод адаптера модуля управления серого основания предназначен для обеспечения доступа к основным функциям автомобиля (например, фарам, контроллеру парковки, ABS, электрическому рулевому управлению и т. д.)

Поддержка и параметры:

Этот товар поддерживает автомобили следующих марок:

Для Je-ep

Для Ch-ryhle

Для Do-dge

Для FI-AT

Для LAN-C-I-A
