3-осевой шаговый двигатель Nema 23 набор контроллеров CNC, 270oz-in 76 мм и CW5045 драйвер двигателя 256 microstep 4.5A и источник питания
Rattm Motor Store - Надежность 96.5%
Более 2340 подписчиков, дата открытия магазина 29.05.2011
- Положительные оценки: 98% (145)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 01.04.2022

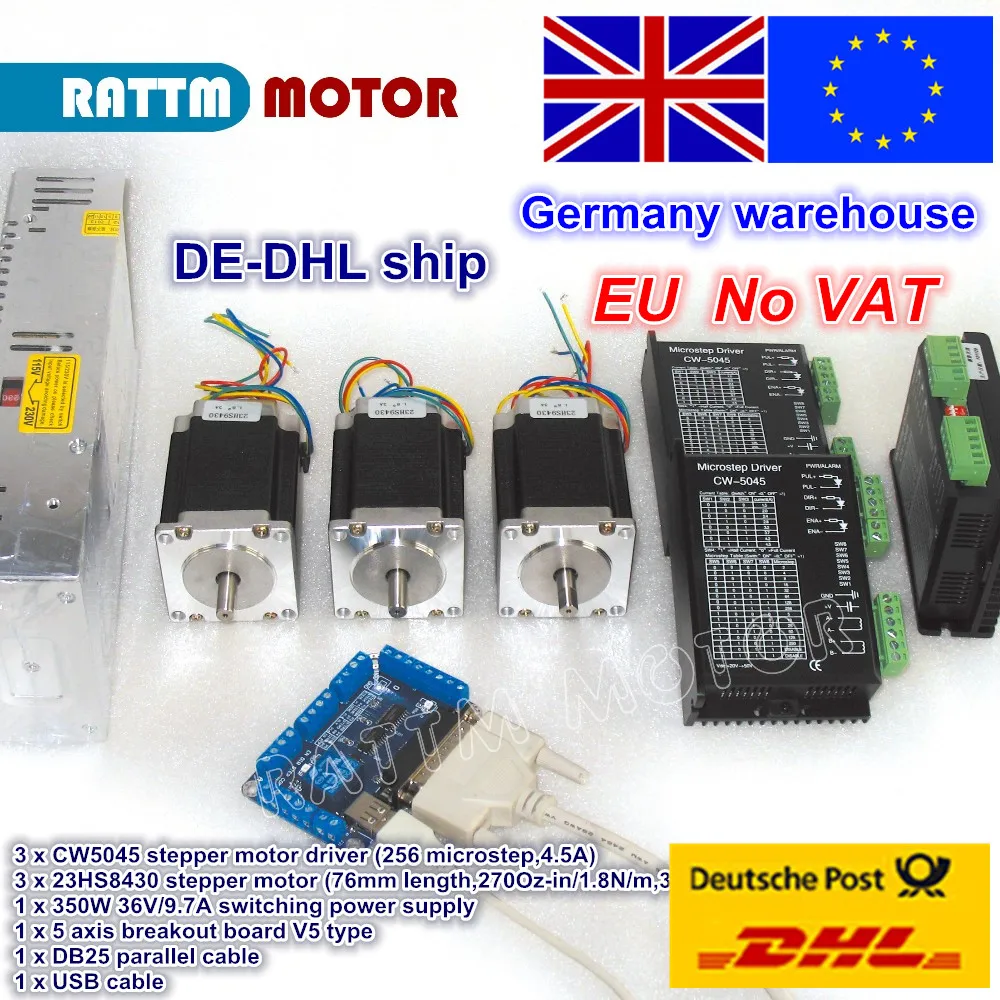

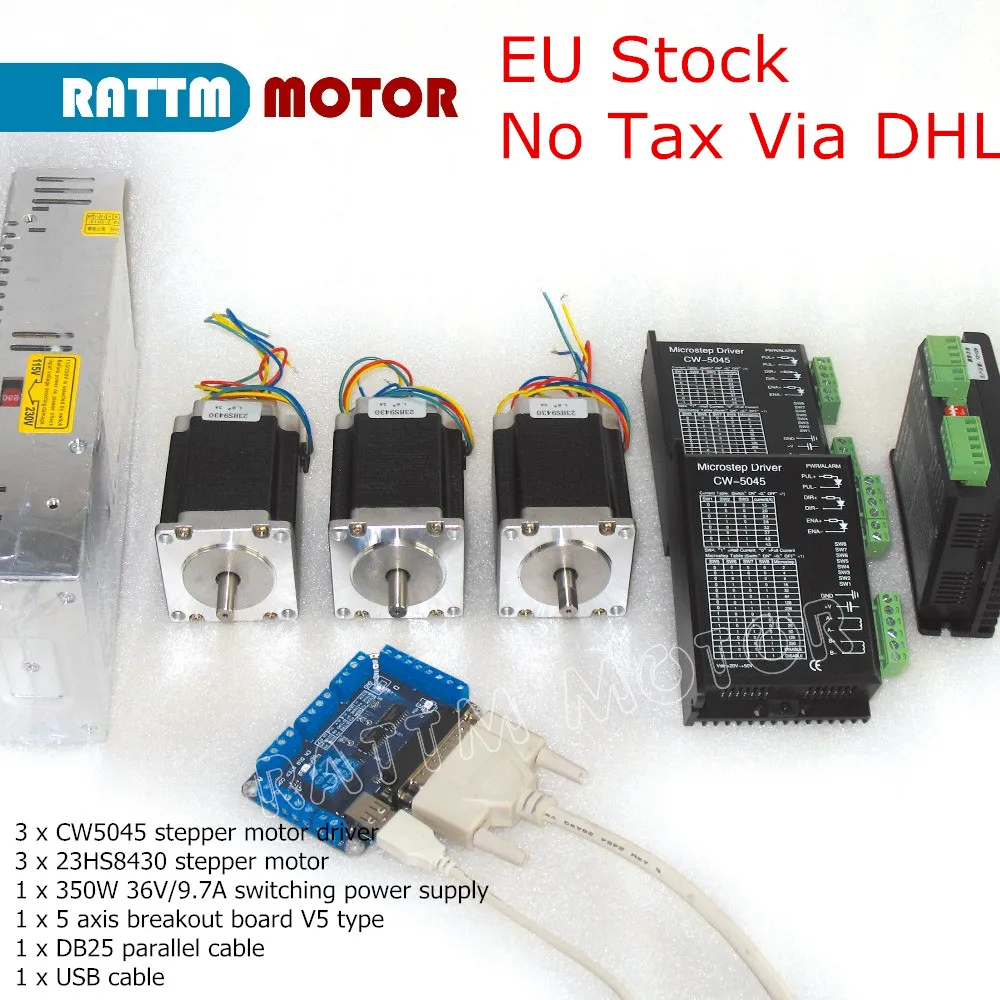

Посылка:
3 драйвера шагового двигателя CW5045
3x23HS843 0 шаговый двигатель
1x350 Вт 36 В/А Импульсный источник питания

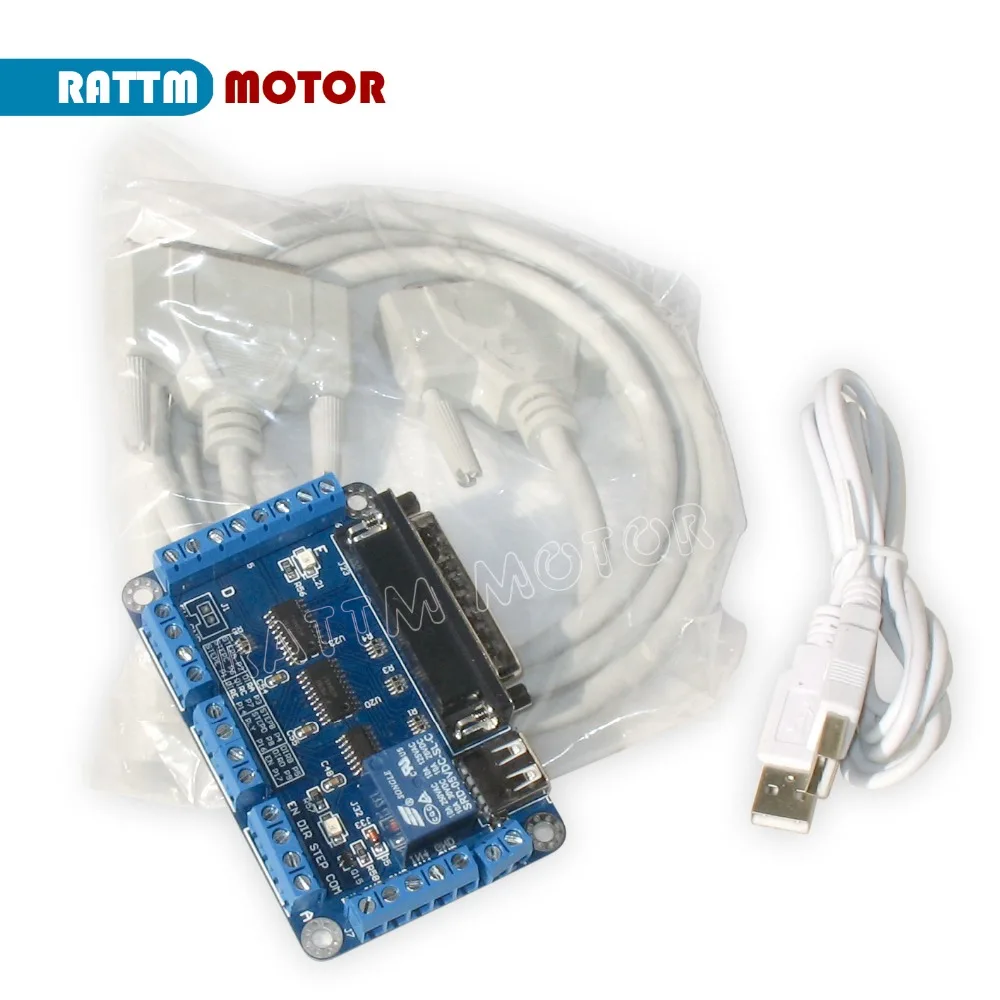

1 x 5-осевая коммутационная плата типа V5
1 x параллельный кабель DB25
1 х USB кабель
Руководство пользователя для коммутационной платы и драйвера шагового двигателя на английском языке будет отправлено по электронной почте.

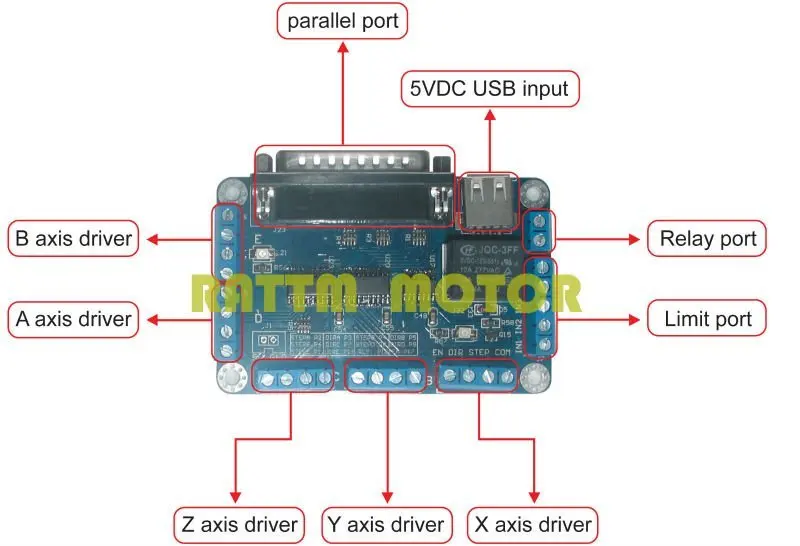

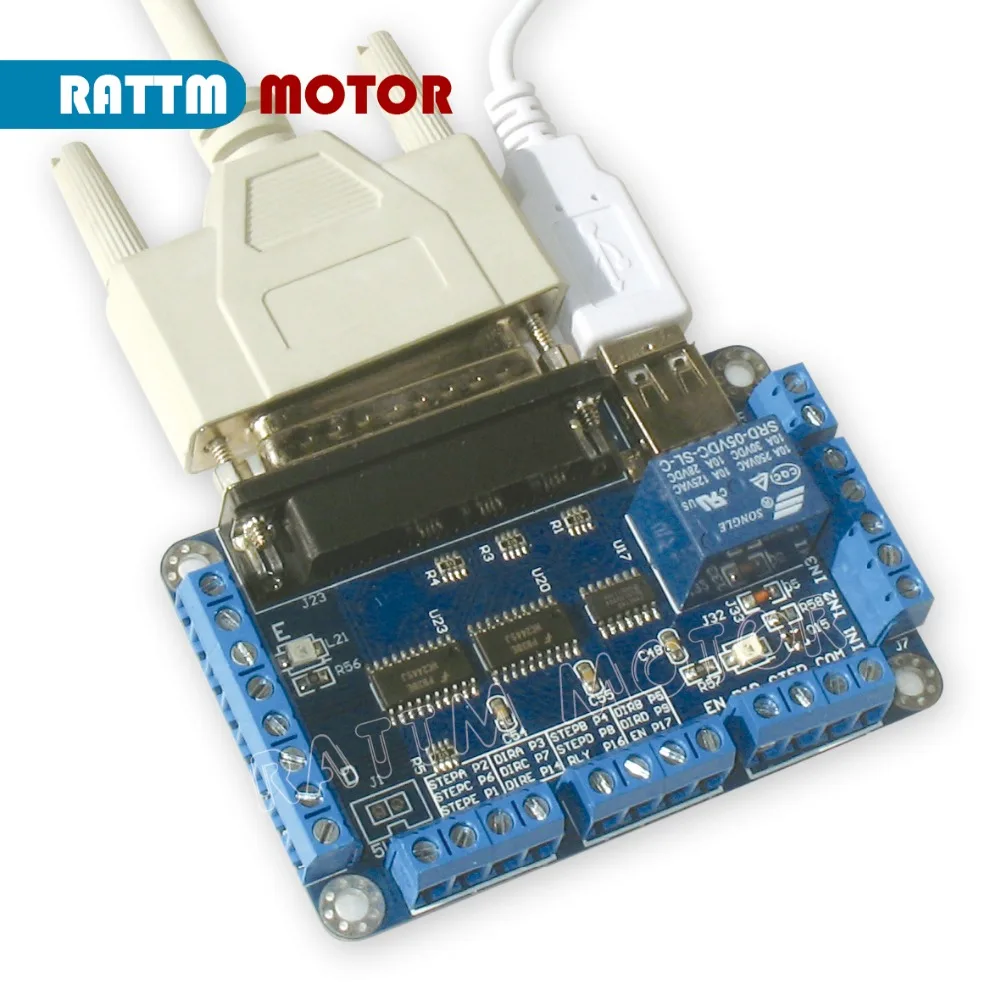

И. 5-осевая коммутационная плата
Подходит для большинства подключений, 5 драйверов и 5 двигателей одновременно.
Он оснащен 4-проводным концевым выключателем для обеспечения нашего безопасного движения
Он с релейным портом для управления шпинделем ЧПУ
Рабочее напряжение составляет 5 в постоянного тока и поддерживается программным обеспечением MACH3,EMC2,KCAM4
Размер: 9x5,7 см

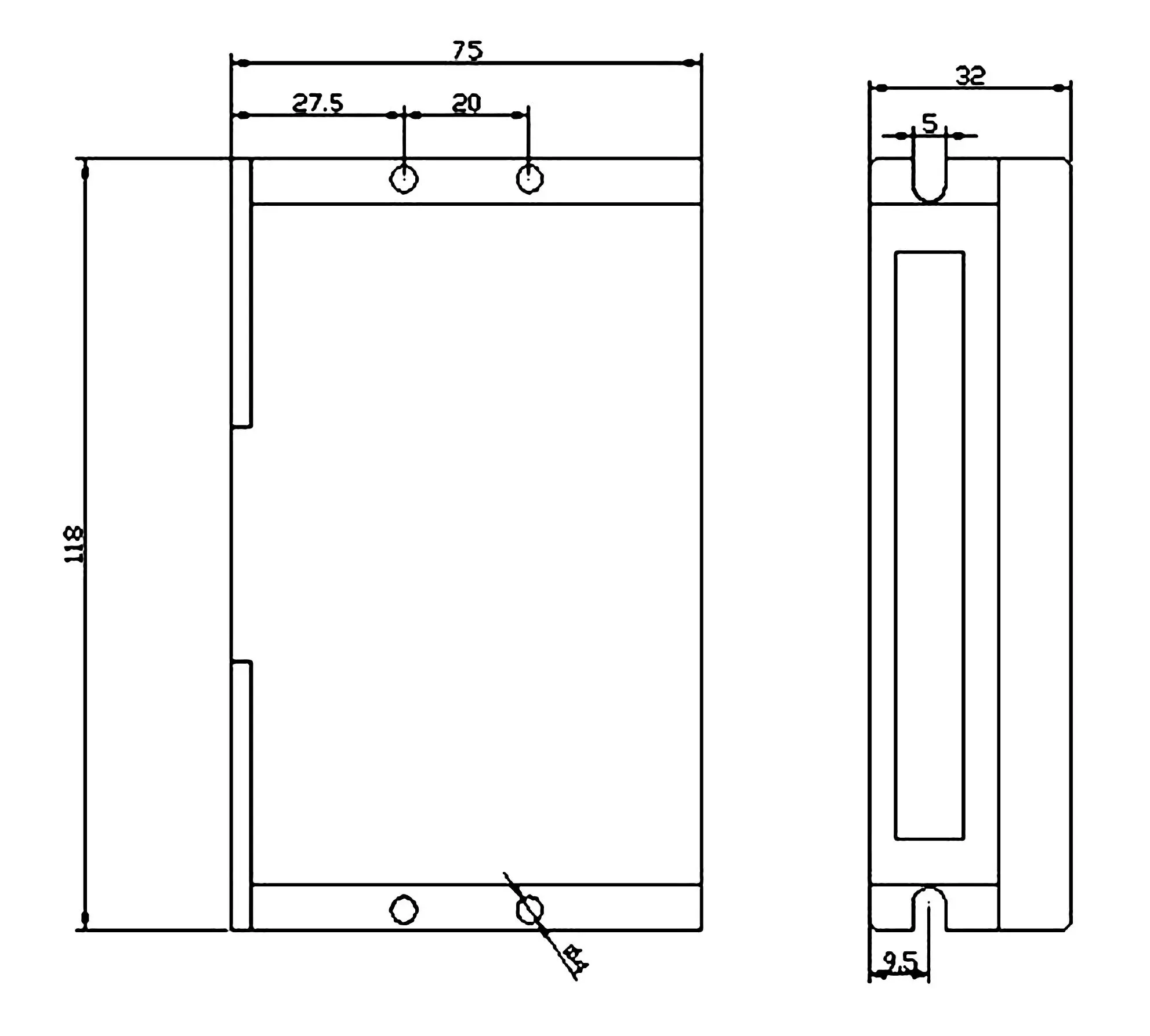

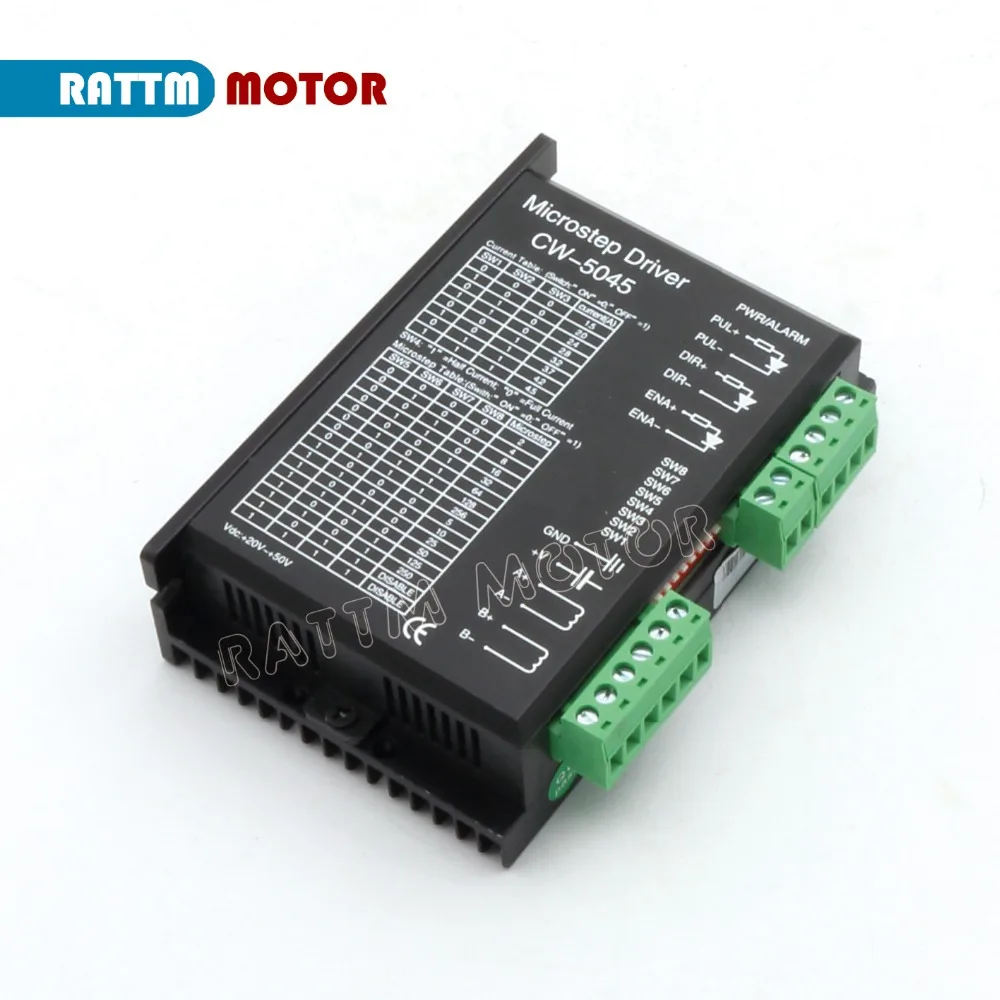

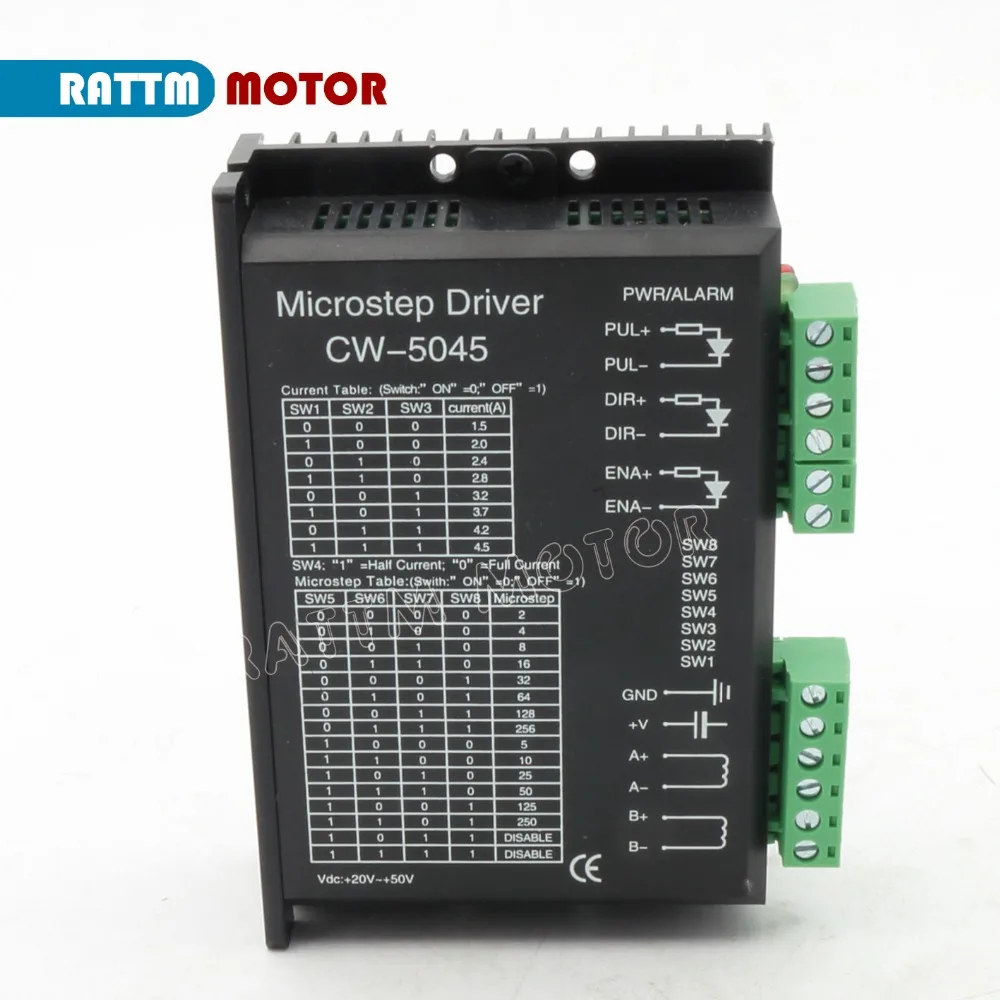

II. Высокошаговый Драйвер шагового двигателя CW5045
Тип входной питания постоянного тока: 24 В ~ 50 В постоянного тока;
Выходной ток: 1,3-4,5 А;
Mircostepping:1 (1,8 °),1/2,1/4,1/8,1/16,1/32,1/64,1/128; 1/256, 1/5,1/10,1/25,1/50,1/125;
Форма защиты: защита от перегрева, автоматическая блокировка половинного тока, защита от ошибки подключения;
Рабочая среда: Temperature-15-40deg Влажность <90%;
Подходит для NEMA17-23 двухфазных и четырехфазных шаговых двигателей с током малого А, также подходит для двухфазных и четырехфазных шаговых двигателей маленькой длины NEMA34.

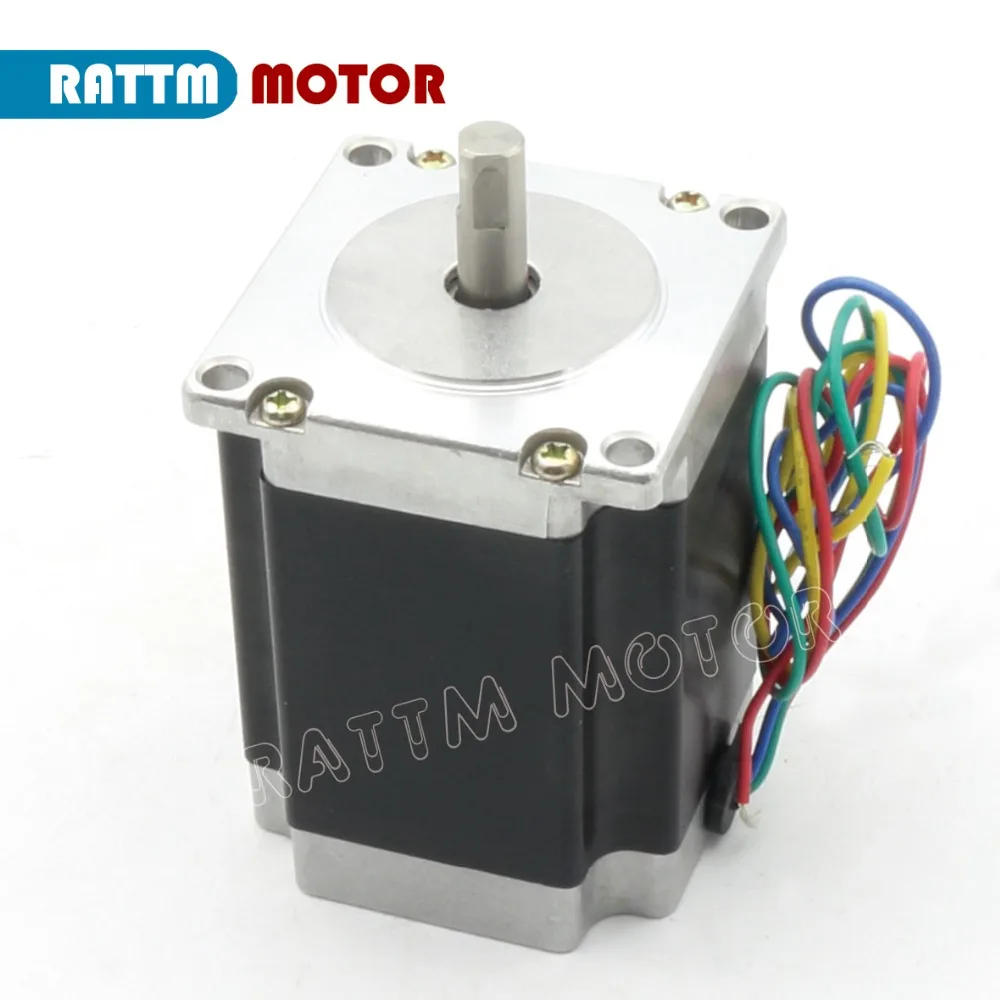

III. Шаговый двигатель
Общая Спецификация:
Точность угла шага: + - 5% (полный шаг, без нагрузки)
Точность сопротивления: + - 10%
Точность Индуктивности: + - 20%
Повышение температуры: максимум 80 градусов (номинальный ток, 2 фазы включения)
Температура окружающей среды ----------- 20 градусов ---- + 50 градусов
Сопротивление изоляции: Ом мин., В постоянного тока
Прочность изоляции -------- 500 В переменного тока в течение одной минуты

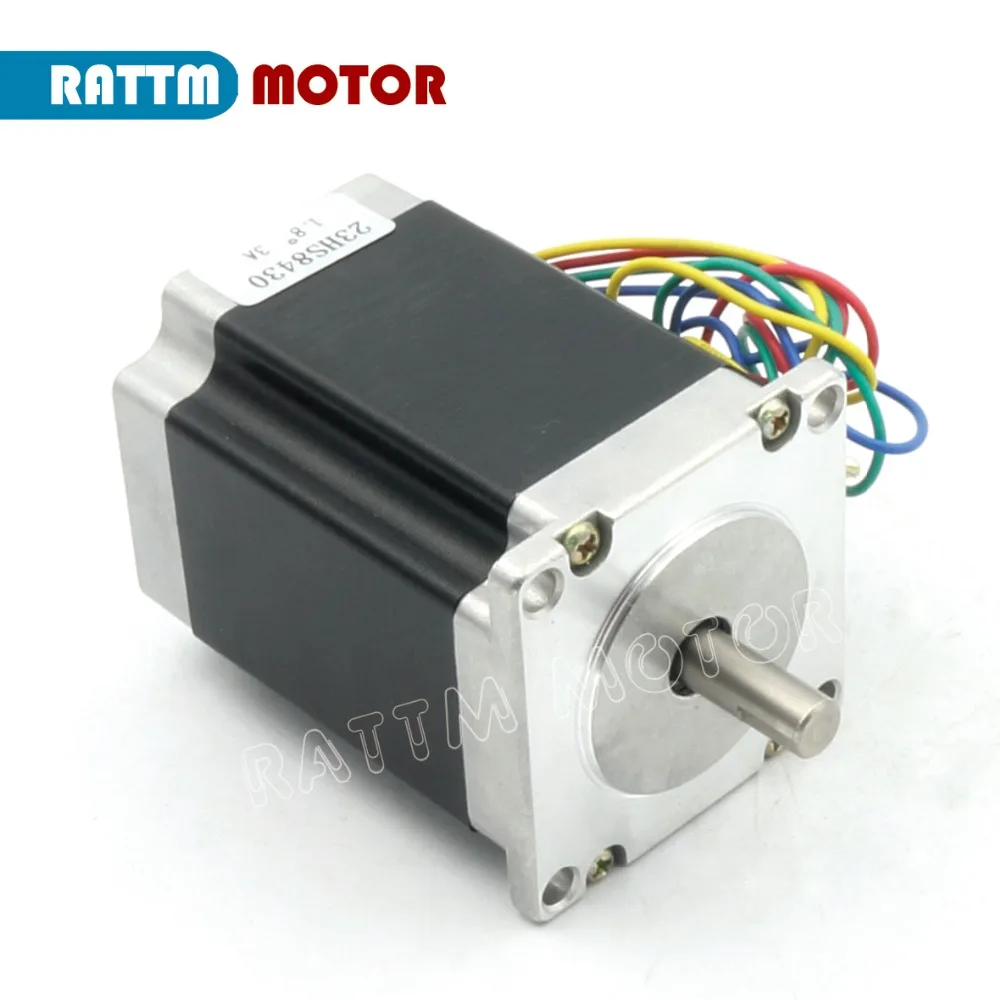

Техническое описание (вал диаметром 8 мм 23HS8430,Длина 21 мм, 270oz-in или 18 кг. См удерживающий момент)
Примечание: Если вам нужен двойной вал, пожалуйста, свяжитесь с нами, мы можем изготовить.
Провода двигателя:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-
IV. Импульсный источник питания
350 Вт, вход: 9,7-В переменного тока или-В переменного тока, Гц, выход: 36 В/А, импульсный источник питания с одним выходом, импульсный источник питания
-
ApplicationMilling Machine, Engraver Machine,CNC Routers
-
Breakout board5Axis CNC breakout board Mach
-
Driver Current4.5A
-
Driver Microstep256 microstep
-
Driver nameCW5045
-
Driver Voltage24-50V
-
Motor size57x57x76mm
-
Motor wire4pcs
-
Name3 axis CNC stepper motor controller kit
-
Power supply350W,36V/9.7A
-
Вес логистики5.950
-
Каждая упаковка1
-
Крутящий Момент270 oz-in/180N.cm
-
Минимальная единица измерения100000017
-
Название брендаRATTMMOTOR
-
Номер модели23HS8430/CW5045
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)20
-
Размер логистики - длина (см)30
-
Размер логистики - ширина (см)20
-
СертификацияUL
-
ТипHYBRID
-
Ток / Фаза3A
-
Угол Шага (градусы)1.8
-
Фаза2
