Комплект контроллера CNC Mach3, 3 оси, Nema 23, двойной вал, 425oz-in 3A, с драйвером двигателя, 50 В, 4,5a
POWACE CNC-Cutting Machine Store - Надежность 94%
Более 19 подписчиков, дата открытия магазина 25.09.2021
- Положительные оценки: 94% (36)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 15.05.2022
Хорошие новости:У нас есть склад в некоторых странах, проверьте как сильфоны
Посылка включает:

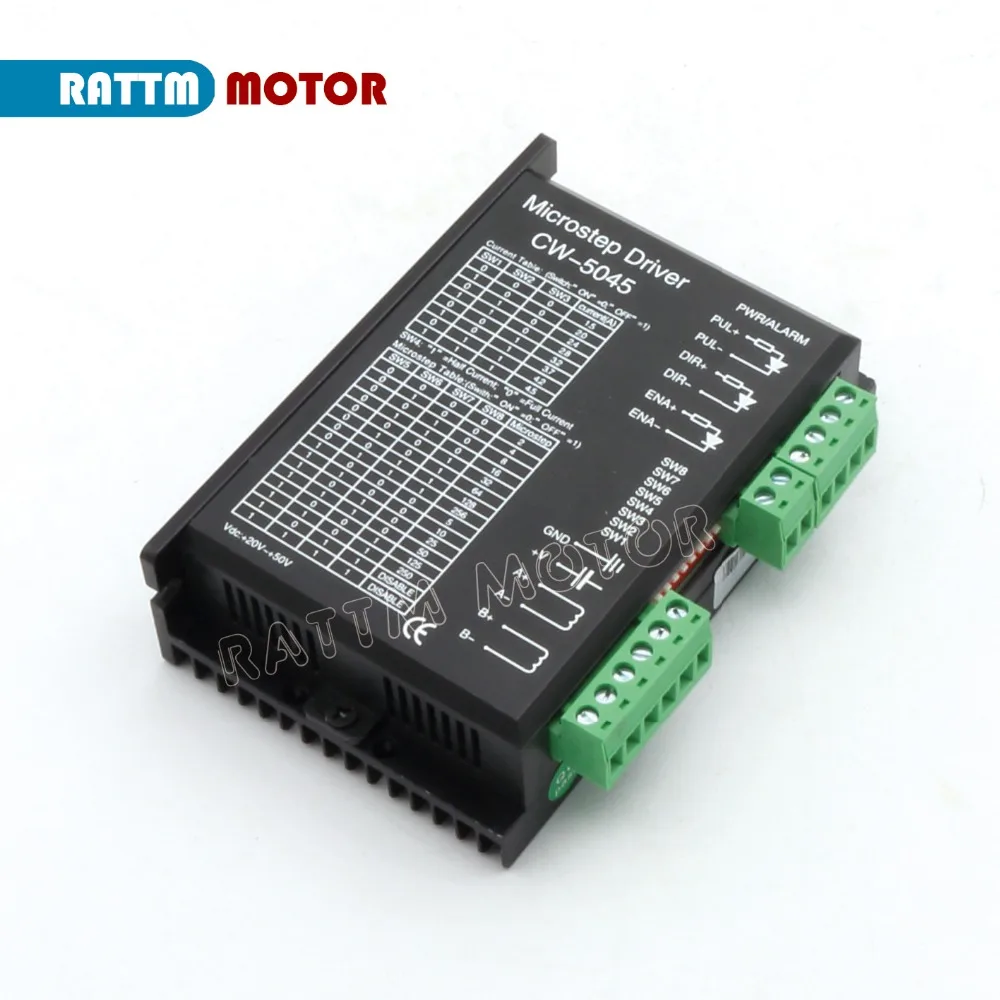

3 x CW5045 Драйвер шагового двигателя
3x23HS243 0B шаговый двигатель(Двойной вал)
1x400W 36V/11а импульсный источник питания
1x5 осей breakout board V5 Тип
Параллельный кабель DB25-1 шт.
1 х USB кабель
Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.
3 оси для среднего размера фрезерный станок плазма или лазер

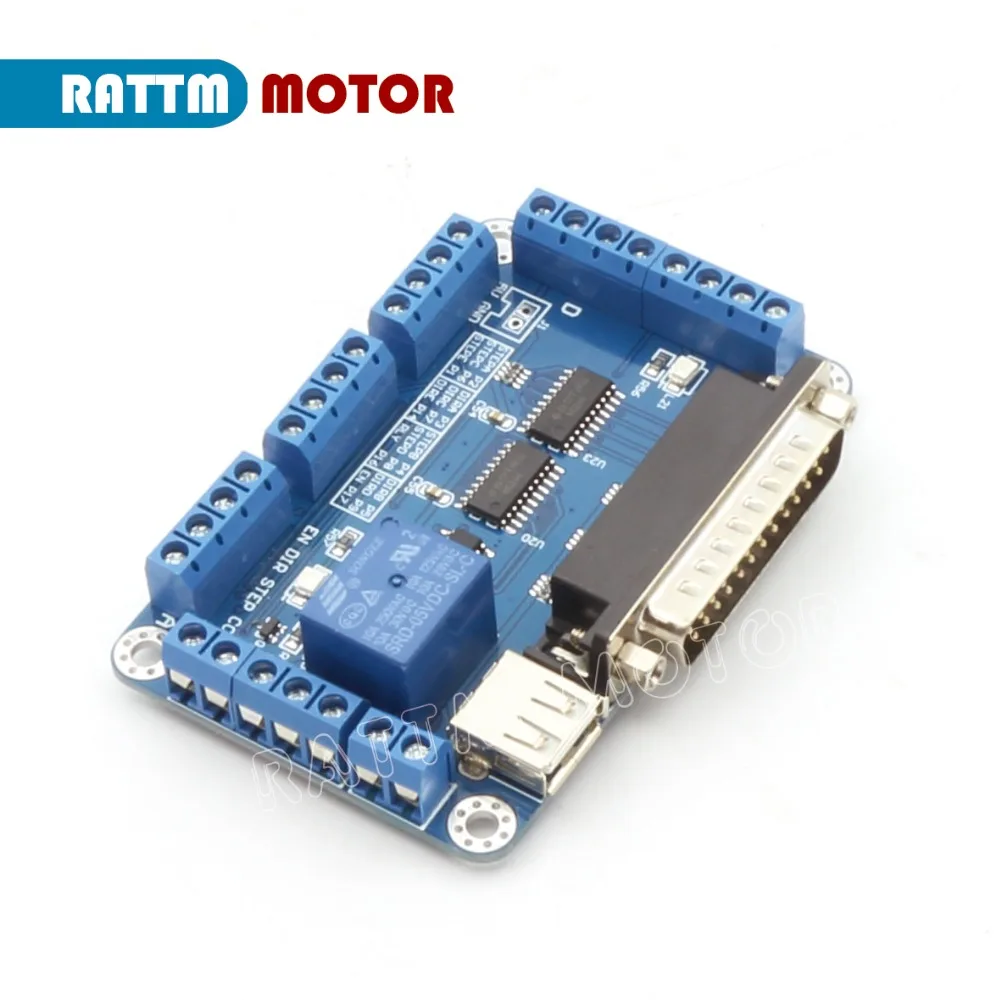

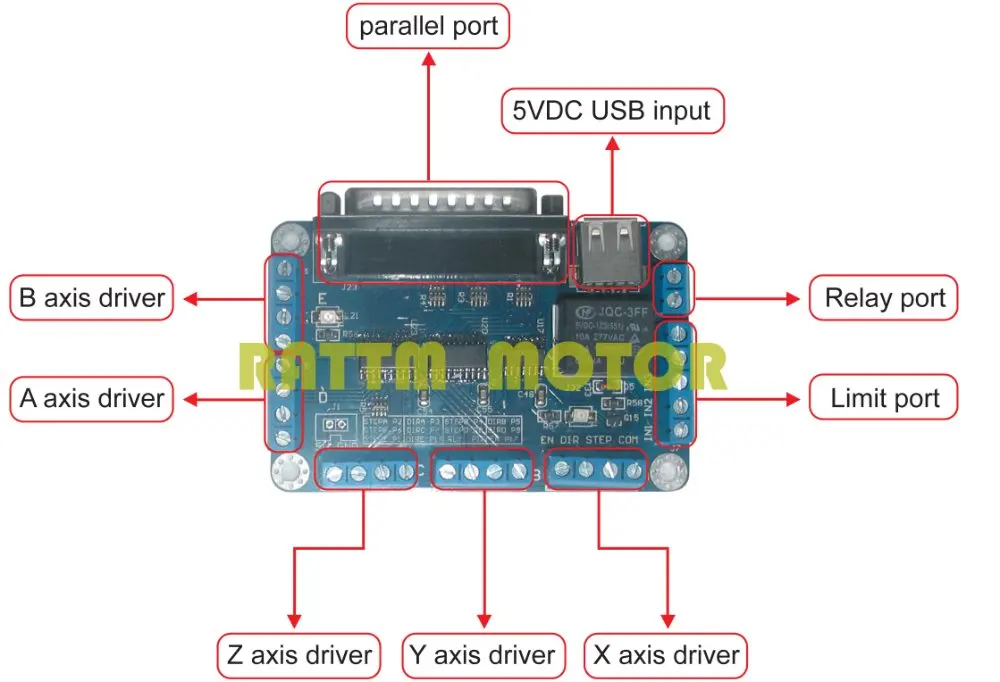

I. 5 осевая секционная плата
В большинстве случаев можно подключить драйвер 5 шт. и управлять двигателем 5 шт. одновременно
Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения
Это с релейным портом для сжатия шпинделя с ЧПУ
Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4
Размеры: 9x5.7cm

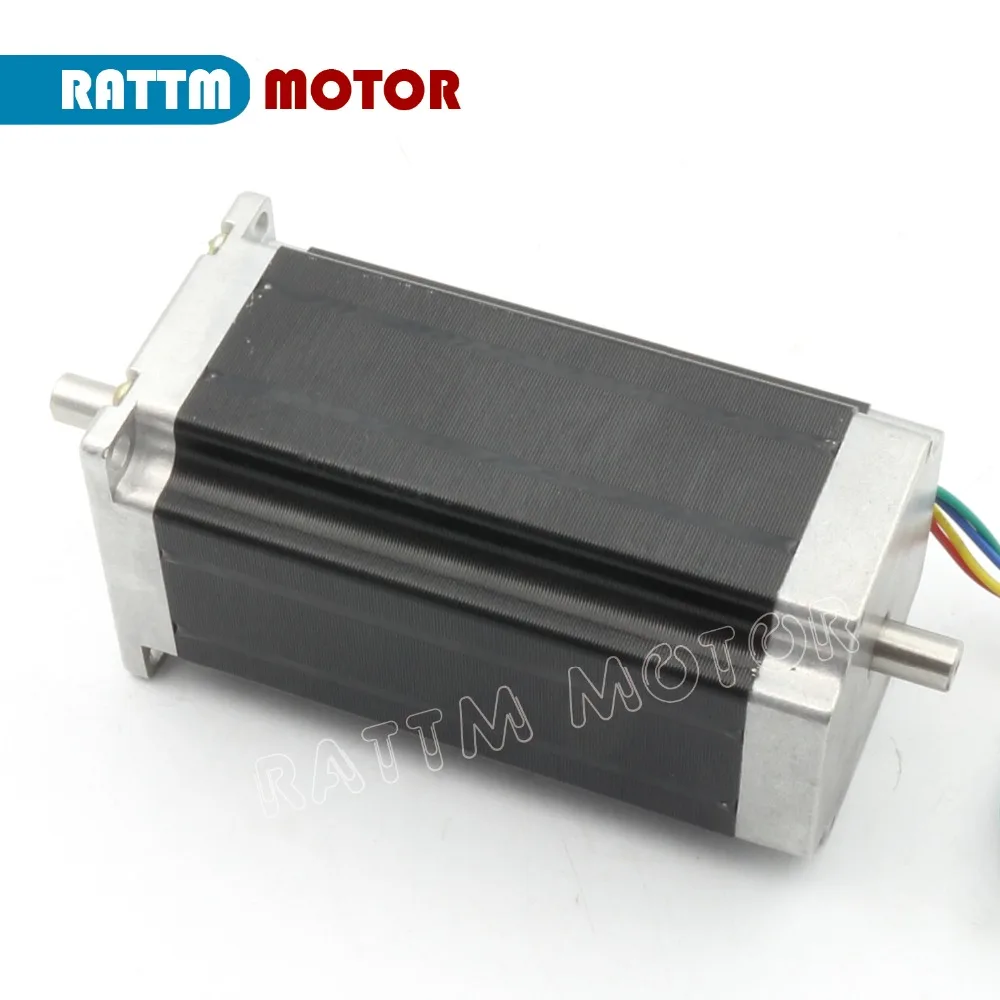

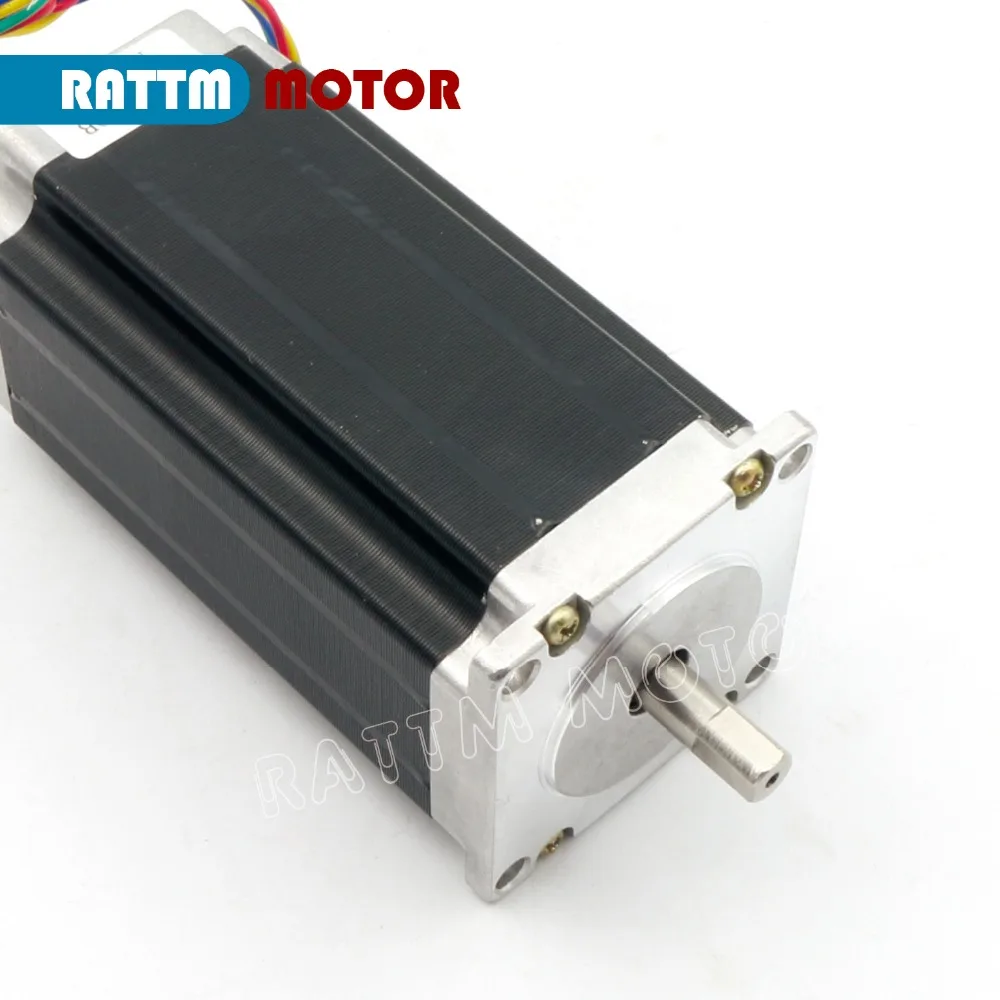

III. Шаговый двигатель

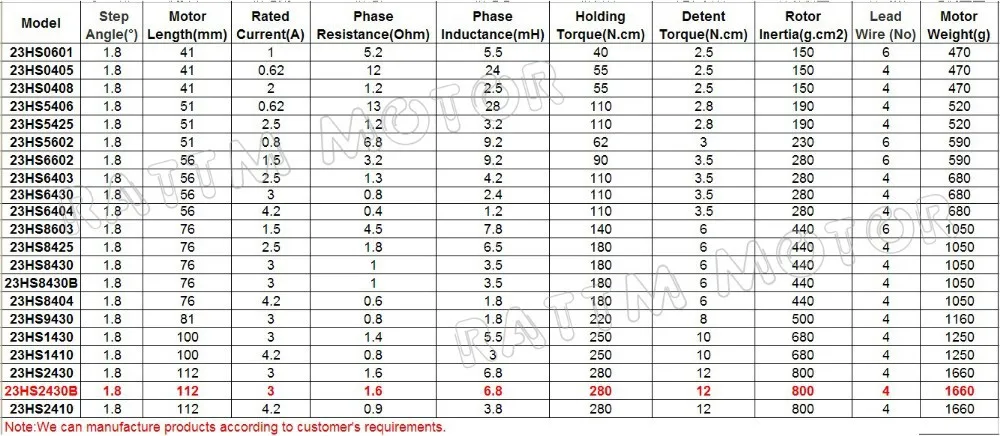

Технические характеристики
Общая Спецификация:
Точность угла шага: + - 5% (полный шаг, не нагрузка)
Точность сопротивления: + - 10%
Точность Индуктивности: + - 20%
Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)
Температура окружающей среды ----------- 20deg ---- + 50deg
Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока
Прочность изоляции -------- 500VAC в течение одной минуты
Техническое описание (23HS2430B, передний вал 8 мм диаметр и 21 мм длина, задний вал 8 мм диаметр и 11 мм длина, 425 унций или 28 кг. См удерживающий крутящий момент)
Этот продукт также имеет один вал на выбор, необходимо пригласить сообщение.
Проводка:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-
IV. Импульсный источник питания
400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 48v/8.3A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло
VI. Использование или применение
-
Application 1Milling Machine, Engraver
-
Application 2CNC Routers
-
Application 3Semiconductor Equipment
-
Back shaft length11mm
-
Breakout board5 axis breakout board V5 type
-
Current / Phase4.5A
-
Driver input voltage24-50V
-
Driver microstep256microstep
-
Driver nameCW5045
-
Front shaft length21mm
-
Lead wire4pcs
-
Name3 Axis Nema23 stepper motor CNC Mach3 Kit
-
Power supply400W 36V/11A switching power supply
-
Shaft diameter8mm
-
Size57x57x112mm
-
Вес логистики7.000
-
Каждая упаковка1
-
Крутящий Момент425 Oz-in/280Ncm
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер модели23HS2430B/CW5045
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)15
-
Размер логистики - длина (см)30
-
Размер логистики - ширина (см)20
-
СертификацияЕвропейский сертификат соответствия
-
ТипHYBRID
-
Угол Шага (градусы)1.8
-
Фаза2
