Программа Nema23, 3 оси, 3 USB, 4 а, 112 мм, 3 А, 40 В постоянного тока, 4 а, 128 микрошаг, источник питания
POWACE CNC-Cutting Tools Store - Надежность 94.5%
Более 244 подписчиков, дата открытия магазина 07.10.2015
- Положительные оценки: 96% (117)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 14.03.2022
Хорошие новости:У нас есть склады в некоторых странах, проверяем как сильфоны

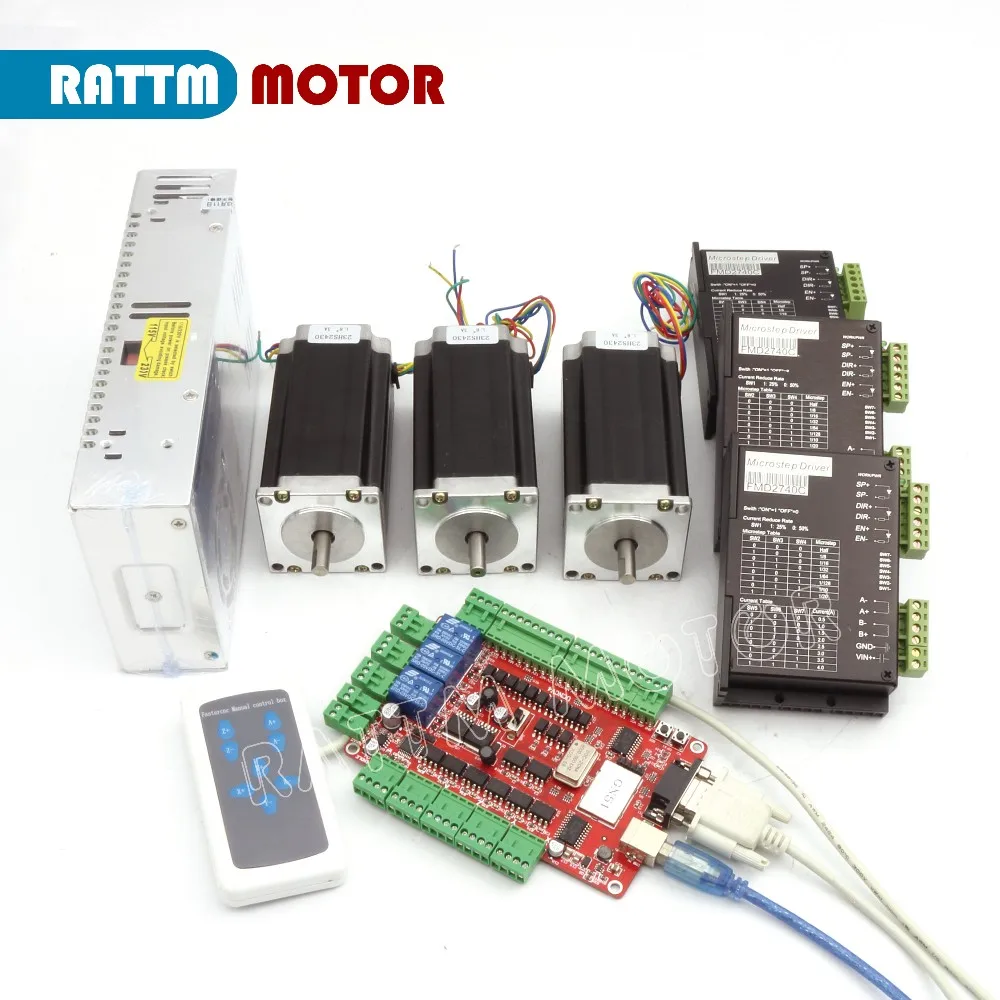

Посылка:
3x23HS243 0B шаговый двигатель(Двойной вал)
3 драйвера шагового двигателя FMD2740C
1x400 Вт 36 В/А Импульсный источник питания
1 x 4-осевая коммутационная плата USBCNC
1 х ручной контроллер
1 х USB кабель
Руководство пользователя на английском языке будет отправлено по электронной почте.

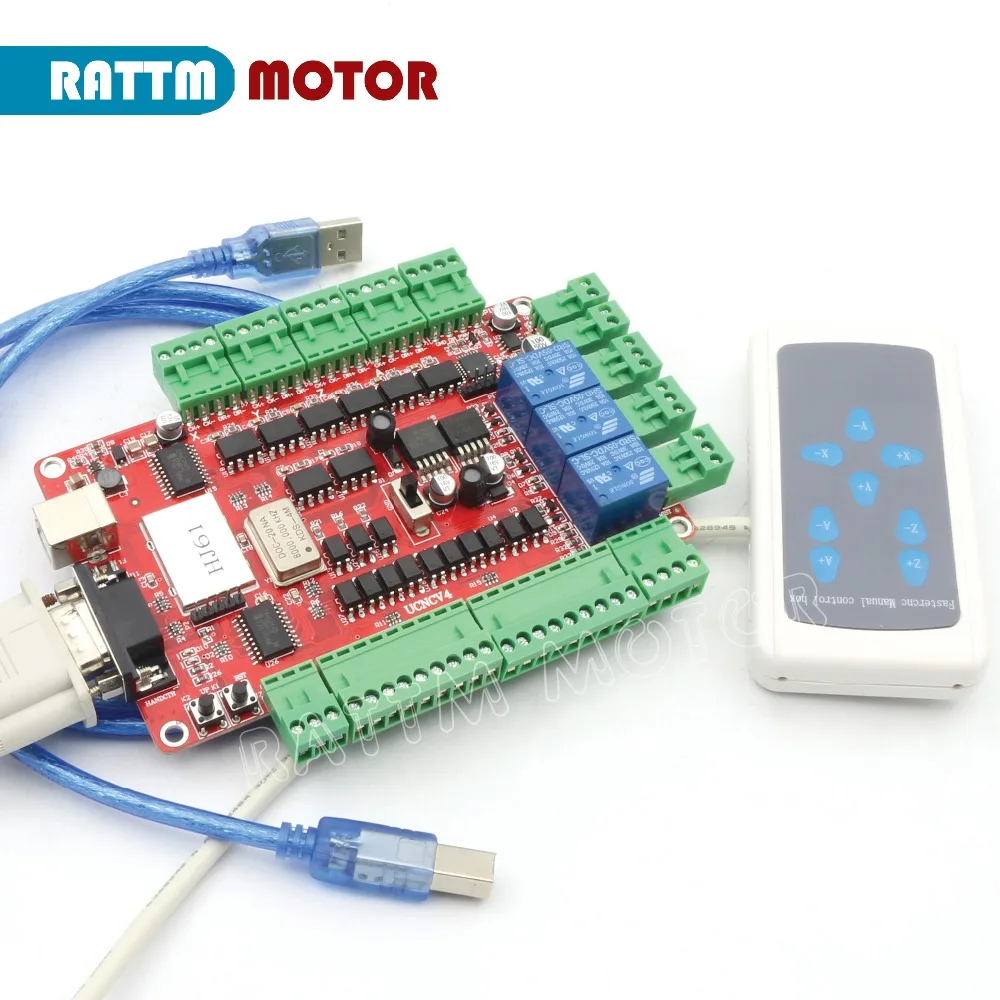

И. 3-осевая коммутационная плата USBCNC
1) краткое описание продукции
USBCNCV4.0-это высокопроизводительный контроллер движения, который основан на программном обеспечении USBCNC, система может завершить преобразование с G-кода для подключения сигнала управления движением драйвера шагового двигателя, не требуя какого-либо дополнительного оборудования и программного обеспечения. Эта карта управления совместима с большинством шаговых драйверов и сервоприводов, это идеальный контроллер вместо параллельной интерфейсной платы Mach3.
2) Требования к компьютерной системеМинимальная конфигурация:
1) ЦП: 1 ГГц
2) память: 512 Мб
3) 500 МБ свободного места на диске
4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше
5) интерфейс USB 2,0
6) чистая рамка 3.5SP1
Рекомендуемая конфигурация:
1) ЦП: 2 ГГц dikaryon
2) Память: 2 Гб;
3) 1 ГБ свободного места на диске
4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше
5) интерфейс USB 2,0
6) чистая рамка 3.5SP1
3. Особенности производства
1. После пересмотра версия V4 с использованием Красной печатной платы, размер печатной платы составляет 135,3*82,5 мм.;
2. Передняя часть узкого края помещена с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, напрямую извлекаемых из панели чехла;
3. Обратная сторона узкой кромки-это интерфейс ввода и вывода питания и 3 релейных выходных интерфейса; Реле обладает сильным источником помех, реле находится вдали от конструкции основного чипа управления, это способствует стабильности платы;
4. Одна из двух широких сторон-шаговый двигатель и основной выход сигнала axiscontrol;
5. Другой стороной с двух широких сторон является Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другой простой и удобный режим подключения бокового выхода;
6. Модуль питания 5 В и 12 В, компактная независимость, безопасность, стабильность;
7. Внешнее обеспечение стабильности системы эффективно работает с кристально активным и основным щитком чипа управления;
8. Габаритные размеры 135,3*82,5 мм, размер отверстия для позиционирования продукта составляет 127*75 мм
9. Пожалуйста, обратите внимание, что программное обеспечение USBCNC, а не mach3!
Этот товар прост в эксплуатации для пользователей «хобби», но он управляется через USB-порт, поэтому необходимо более аккуратно устанавливать программное обеспечение, пожалуйста, внимательно ознакомьтесь с руководством пользователя и подпишитесь на нас.

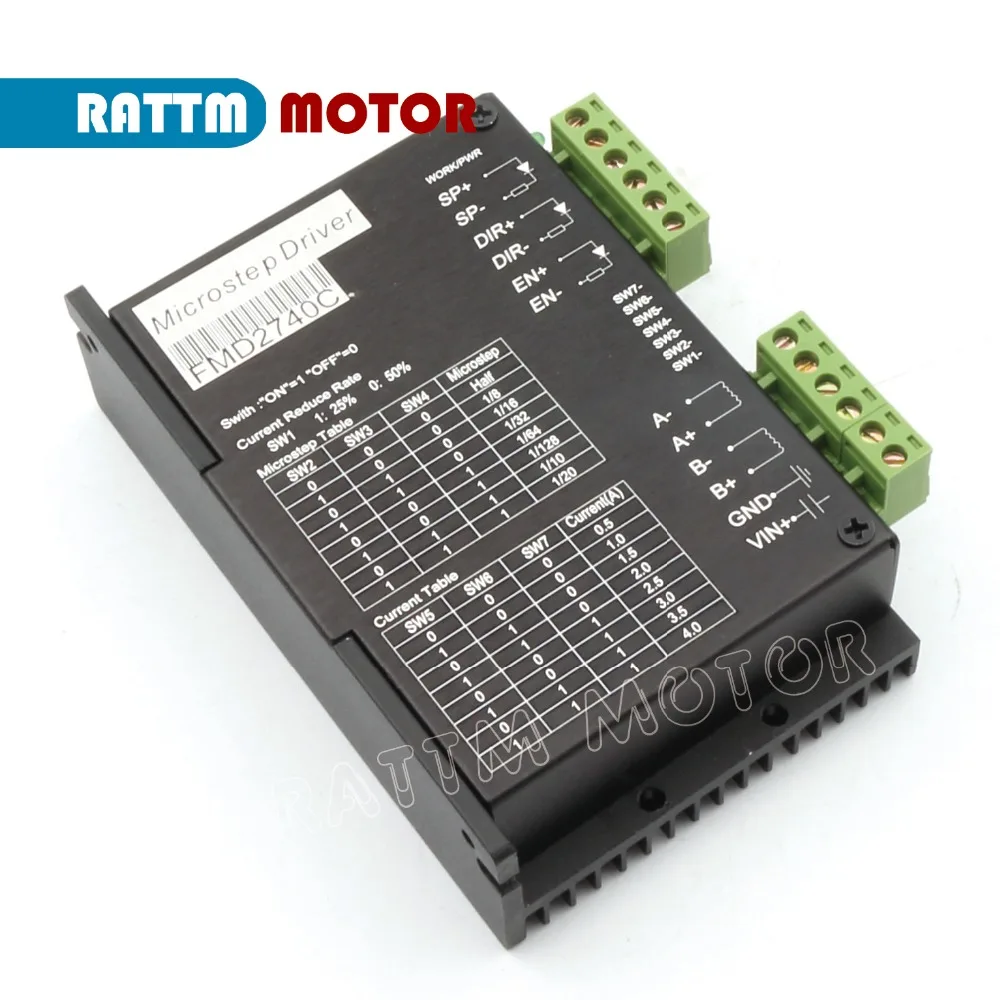

II. Драйвер шагового двигателя FMD2740C
Драйвер шагового двигателя FMD2740C1. Краткое введениеFMD2740C управляется японским чипом sanyo, после многократной оптимизации НИОКР и производства 2-фазного привод шагового двигателя высокого подразделения, подходит для управления малым и средним фазовым током менее 4А, 2-фазный или 4-фазный гибридный шаговый двигатель. Благодаря внедрению новой технологии привода измельчителя постоянного тока, использование того же двигателя может выдавать больше скорости и мощности, чем другие драйверы. Улучшенная точность работы шагового двигателя в сегментах снижает вибрации и шумоподавление.
2,Особенности1.Высокая производительность, низкая цена
2.Режим измельчения биполярного постоянного тока
3.Напряжение источника питания от 12 до 40 В постоянного тока
4.Высокоскоростной вход изоляции сигнала оптопары
5.Частота измельчения 20 кГц
6.Точность деления281632641281020Опционально
7.Электрический входной сигнал совместим с TTL
8.Стационарный ток автоматически уменьшается вдвое
9.Дизайн формы удобен для установки
10.Максимальный ток привода4A
11.Управляйте любым 4А фазовым током 2-фазного или 4-фазного гибридного шагового двигателя
3,ПриложенияПодходит для различных устройств и инструментов автоматизации малого и среднего размера, например: небольших гравировальных станков, станков и т. д.
4,Проводка определяетсяИнтерфейс слабого сигнала
Сигнал
Функция
SP +
Импульсный сигнал + конец
SP-
Конец импульсного сигнала
DIR +
Сигнал направления + конец
Дир-
Направление сигнала-конец
EN +
Включить сигнал + конец
EN-
Включить конец сигнала
Прочный порт подключения
Сигнал
Функция
VIN +
Вход источника питания постоянного тока 12-50 в + конец,Рекомендуется использовать 36 В, 3 А
GND
Заземление подключения источника питания постоянного тока
A +
Шаговый двигатель A + фазовая клемма
А-
Шаговый двигатель A - Phase terminal
B +
Шаговый двигатель B + фазовая клемма
Б-
Шаговый двигатель B - Phase terminal
Примечание:Этот привод не содержит схемы защиты от интерполяции, поэтому без входного положительного и отрицательного источника питания вверх дном! В противном случае это повредит привод!
5,Электрические характеристики6,Использование окружающей среды и параметровМетод охлаждения
Естественное охлаждение или принудительное воздушное охлаждение
Использование окружающей среды
Случаи
Избегайте пыли, масляного тумана и агрессивных газов
Температура
0°C-+ 50°C
Влажность
40-90% RH
Вибрация
6m/s2 MAX
Температура хранения
-20°C-+ 65°C
Вес
250 г
7,Размер механической установки8. Источник питания
Напряжение питания может нормально работать между DC12V-50V, драйвер FMD2740C может использовать обычный переключатель постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, желательная емкость от 2000 до u. Примечание. Гребень пульсации выпрямленного напряжения не превышает 50 В. Рекомендуется пользователю использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сетки над рабочим диапазоном напряжения привода.
Примечание:
1. При проводке следует обратить внимание на положительную и отрицательную мощность.
2. Чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и внимание к охлаждению.

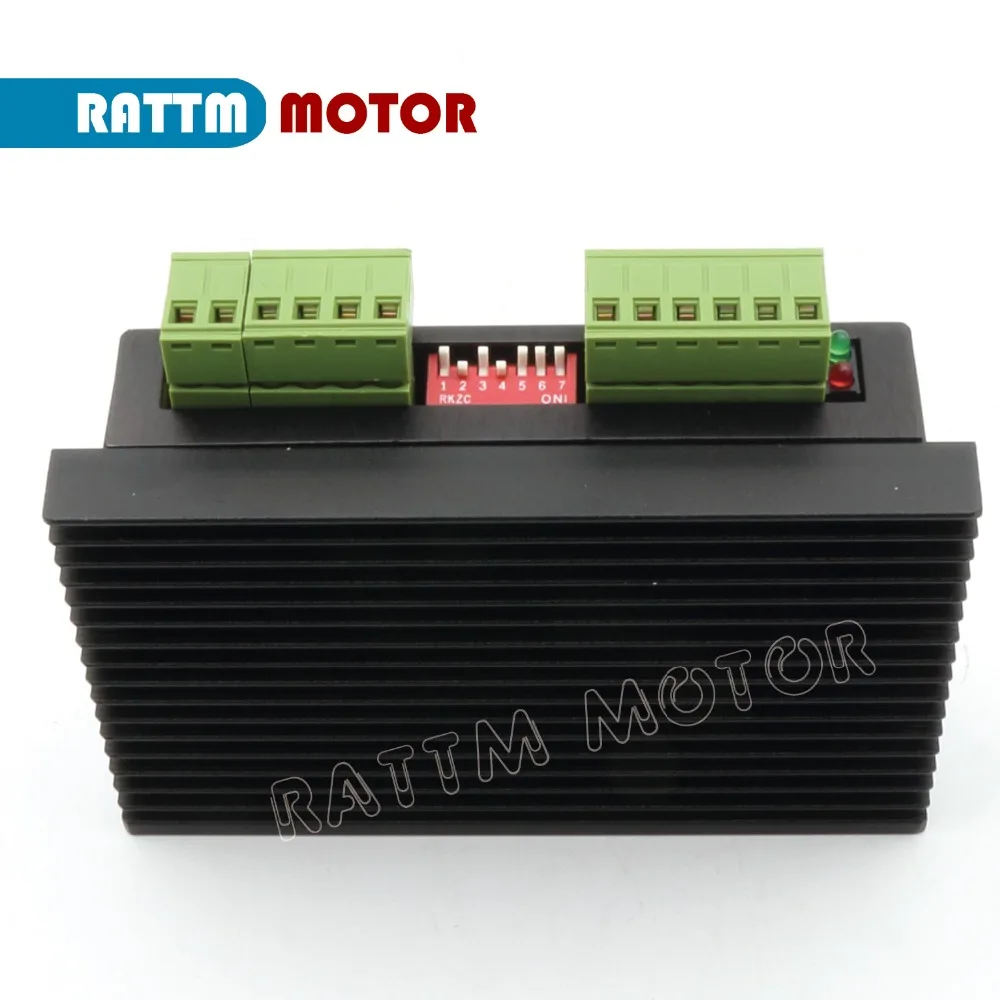

9,Затухание настроек DIP-переключателя
Режим затухания
SW1
SW2
Медленное затухание
Выкл
Выкл
Смешанный распад
ON
Выкл
Быстрое затухание
Выкл
ON
10,Настройки деления DIP-переключателя
11,Настройки текущего DIP-переключателя
12,Схема подключения контроллера привода двигателя13,ЭлектропроводкаДрайвер FMD2740C может управлять всеми 4-проводными, 6-проводными или 8-проводными 2-фазными/4-фазными двигателями 4A, подробно описаны ниже 4-проводными, 6-проводными, 8-проводное подключение шагового двигателя:
14,Соответствие привода и двигателя
Драйвер FMD2740C может управлять 2-фазным или 4-фазным двигателем отечественных и зарубежных производителей, чтобы получить наиболее удовлетворительное вождение, вам необходимо выбрать разумные настройки напряжения питания и тока. Напряжение питания определяет уровень высокоскоростной работы двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.
Выбранное напряжение питания
Как правило, чем выше напряжение питания, тем больше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой аспект, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но и при работе высокого давления, низкий вибрации скорости.
Выходной ток установлен
Для того же двигателя, чем больше Настройка тока, тем выше скорость, текущий двигатель и больше нагрева. Таким образом, при нормальных обстоятельствах сила тока в машине с питанием нагревается, но не слишком нагревается при длительном значении.
Примечание: настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить настройки тока. При настройке тока двигателя выходной крутящий момент недостаточно для улучшения условий рассеивания тепла, чтобы гарантировать, что двигатель и привод не горячие.
III. Шаговый двигатель

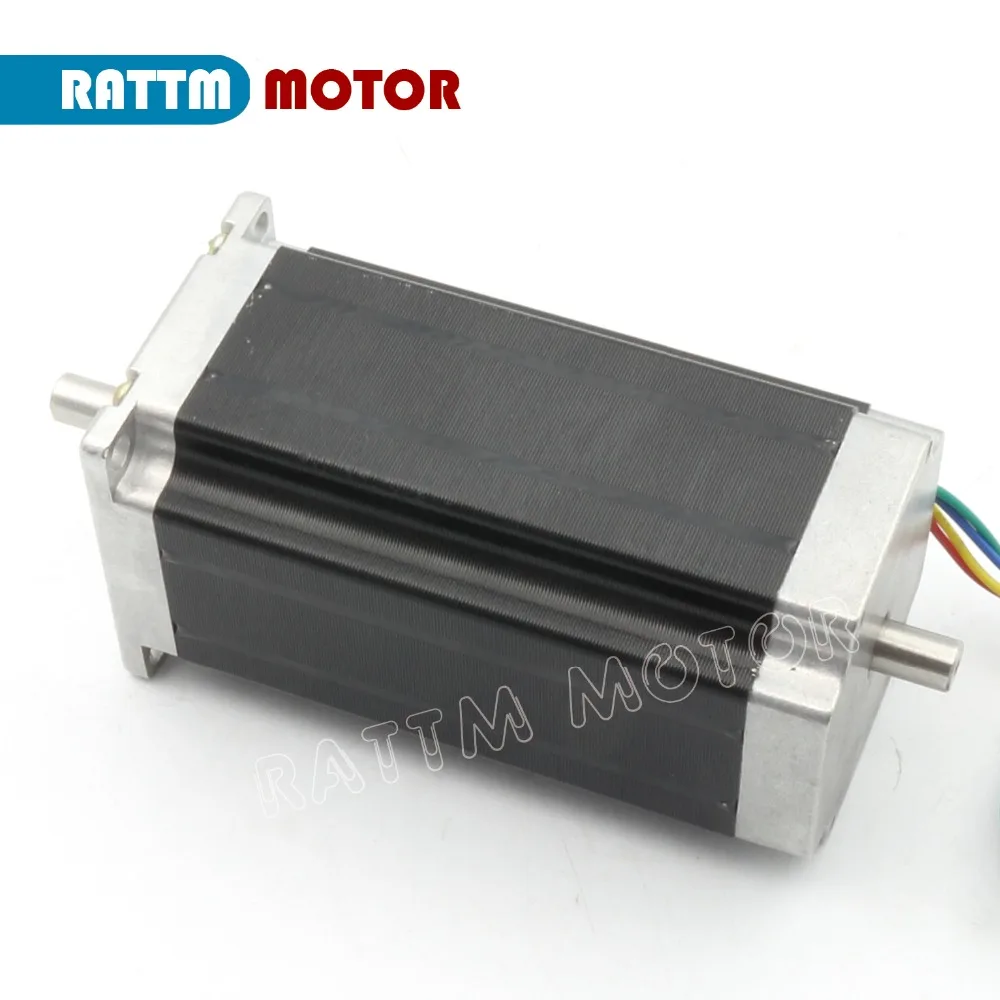

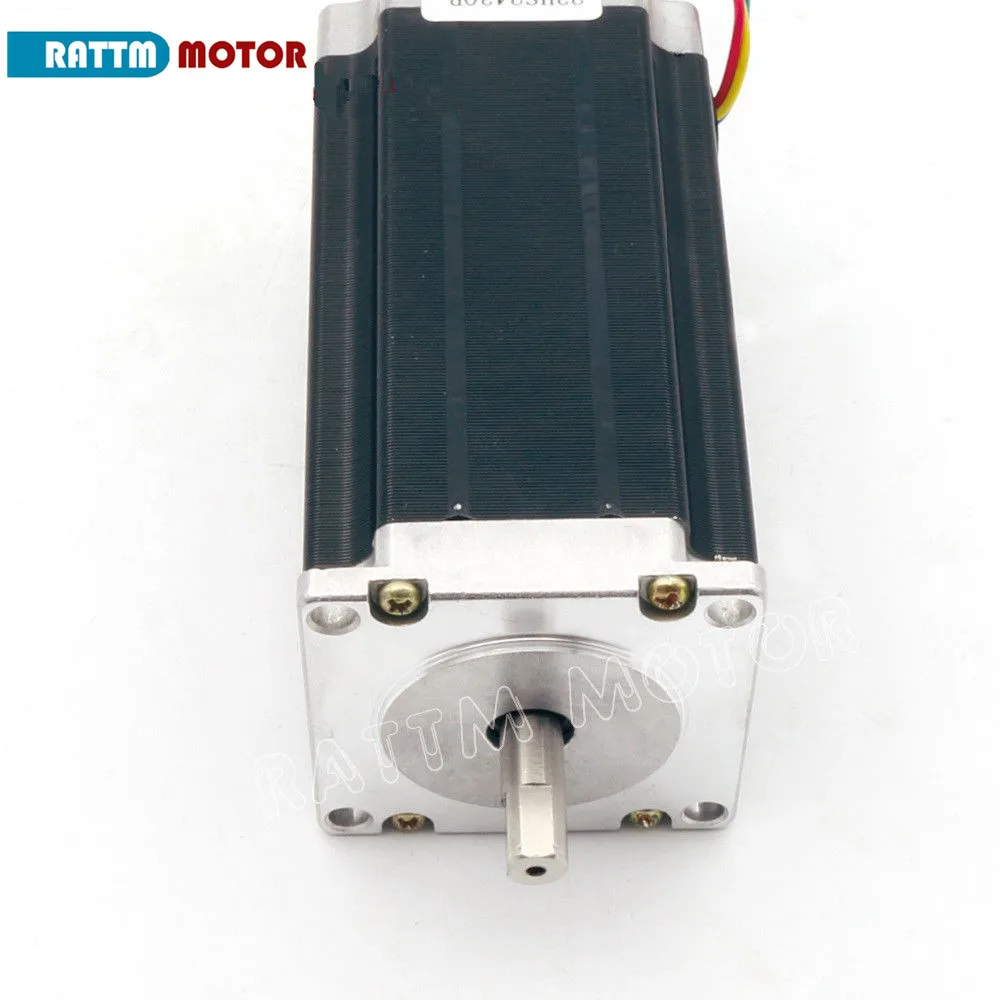

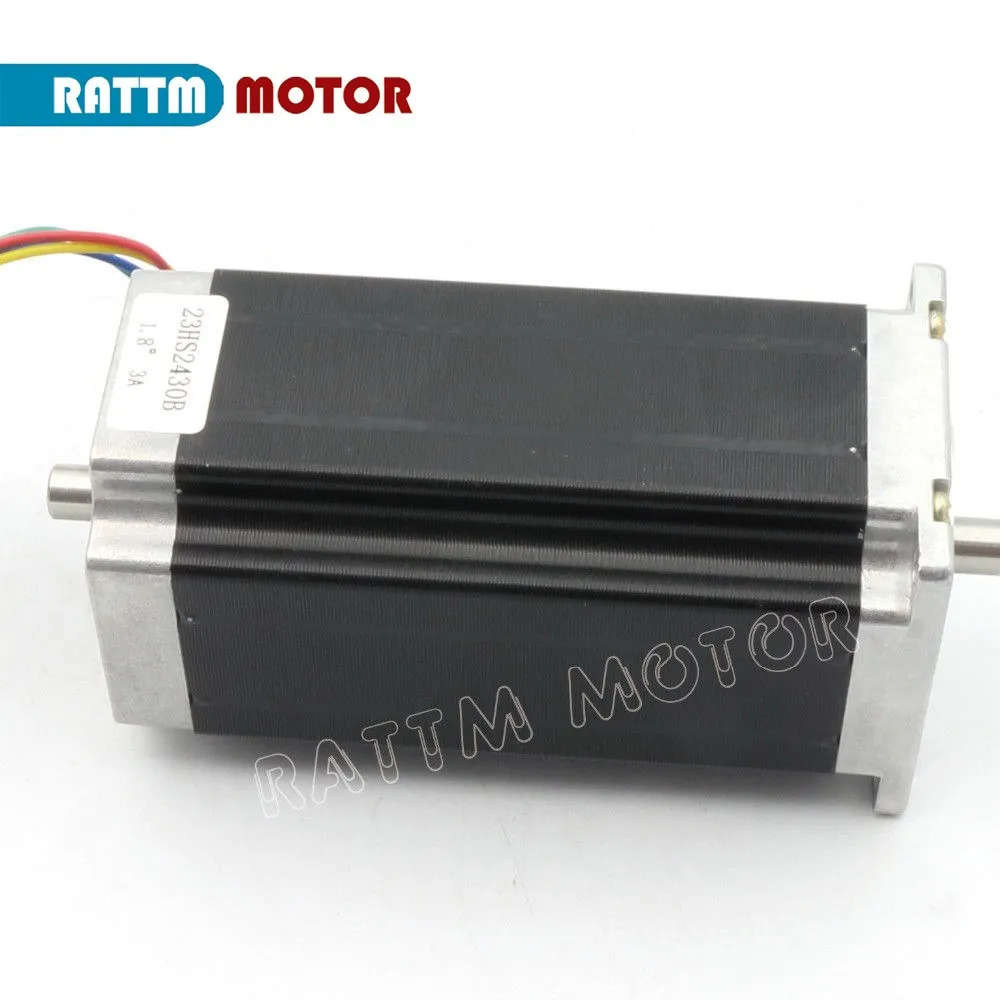

Техническое описание (23HS2430B, передний вал диаметром 8 мм и длиной 21 мм; Задний вал диаметром 8 мм и длиной 11 мм, удерживающий момент 425 унций или 28 кг. см)
Примечание: Если вам нужен двойной вал, пожалуйста, свяжитесь с нами, мы можем изготовить.
Провода двигателя:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-
IV. Импульсный источник питания
400 Вт, вход: 9,7-В переменного тока или-В переменного тока, Гц, выход: 36 В/А, импульсный источник питания с одним выходом, импульсный источник питания
-
CertificationCCC
-
Driver electric current4A
-
Driver microstep128microstep
-
Driver name:FMD2740C
-
is_customizedYes
-
Motor Name23HS2430B
-
Name3 axis CNC stepper motor
-
Power supply400W,36V/9.7A
-
Вес логистики7.550
-
Каждая упаковка1
-
Крутящий Момент425oz-in/ 280Ncm
-
Минимальная единица измерения100000017
-
Название брендаRATTMMOTOR
-
Номер модели23HS2430B/FMD2740C
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)25
-
Размер логистики - длина (см)35
-
Размер логистики - ширина (см)20
-
СертификацияROHS
-
ТипHYBRID
-
Ток / Фаза3A
-
Угол Шага (градусы)1.8
-
Фаза2
