3-осевой контроллер CMC, 4-осевая коммутационная плата USBCNC с 3-мя драйверами шагового двигателя FMD2740C 12-50 В постоянного тока128 микрошаг4 а
RATTMMOTOR CNC- POWACE Store - Надежность 94.5%
Более 4389 подписчиков, дата открытия магазина 21.06.2012
- Положительные оценки: 96% (227)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 30.01.2022
Примечание:
Посылка:

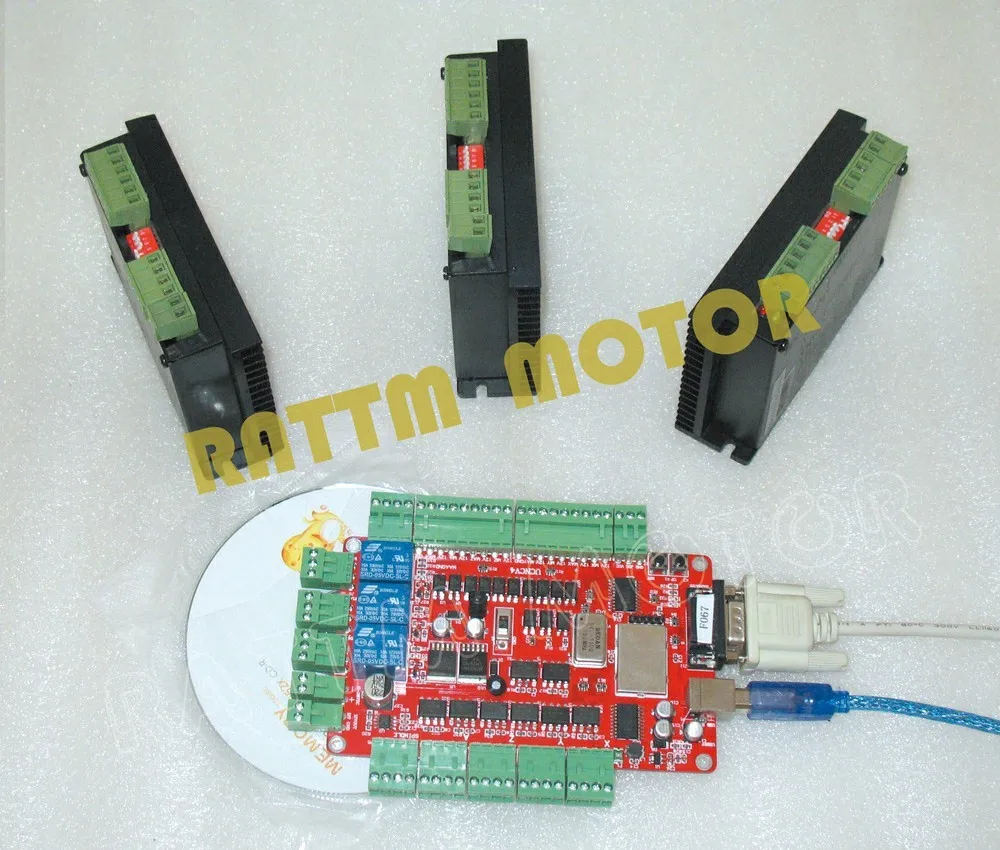

· 3 драйвера шагового двигателя FMD2740C 4A 50V/DC

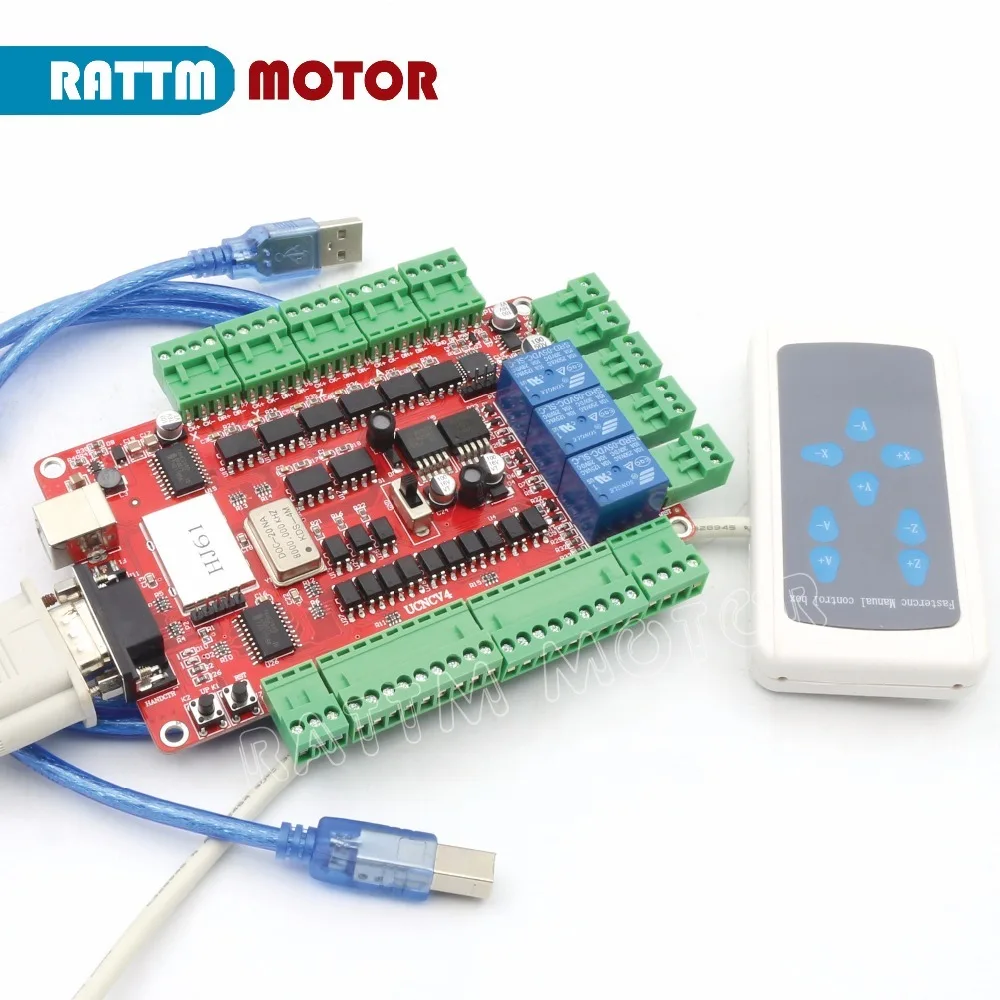

· 1 x 4-осевая коммутационная плата USBCNC

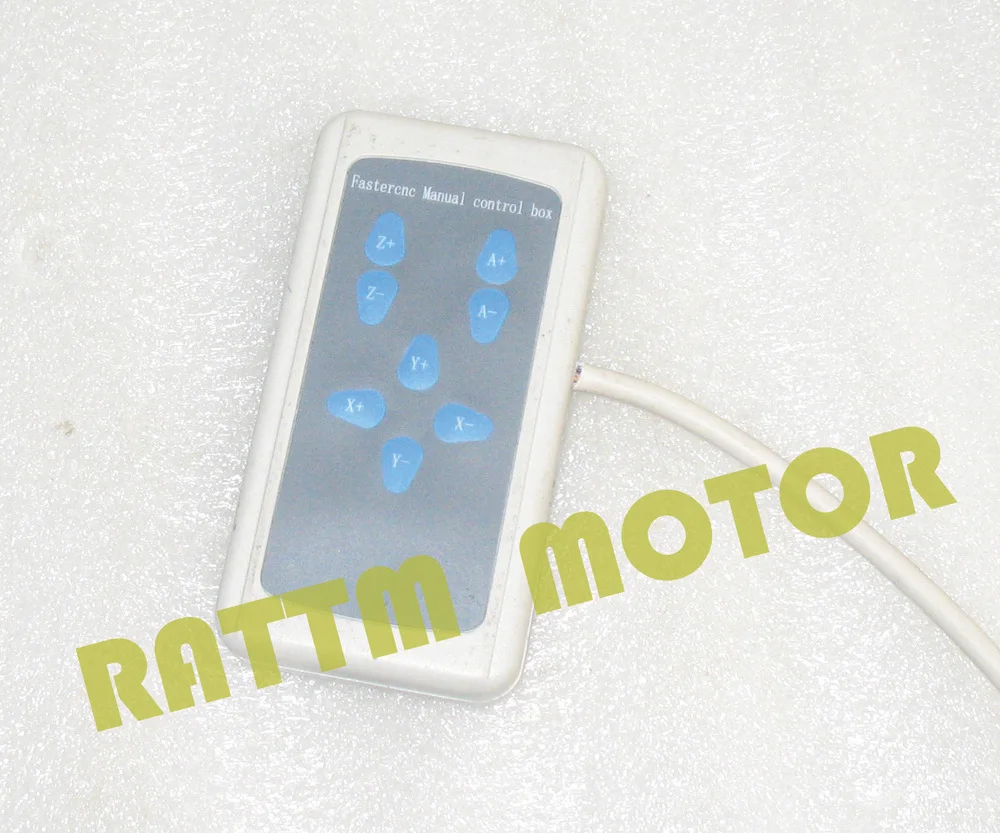

· 1 ручной контроллер
· 1 x USB кабель
· Компакт-диск с руководством пользователя на английском языке, программным обеспечением и зарегистрированным кодом
· Руководство пользователя на английском языке будет отправлено по электронной почте
1. Краткое описание продукции
USBCNCV4.0-это высокопроизводительный контроллер движения, который основан на программном обеспечении USBCNC, система может завершить преобразование с G-кода для подключения сигнала управления движением драйвера шагового двигателя, не требуя какого-либо дополнительного оборудования и программного обеспечения. Эта карта управления совместима с большинством шаговых драйверов и сервоприводов, это идеальный контроллер вместо параллельной интерфейсной платы Mach3.
1). Требования к компьютерной системе
Минимальная конфигурация:
1) ЦП: 1 ГГц
2) память: 512 Мб
3) 500 МБ свободного места на диске
4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше
5) интерфейс USB 2,0
6) чистая рамка 3.5SP1
2). Рекомендуемая конфигурация:
1) ЦП: 2 ГГц dikaryon
2) Память: 2 Гб;
3) 1 ГБ свободного места на диске
4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше
5) интерфейс USB 2,0
6) чистая рамка 3.5SP1

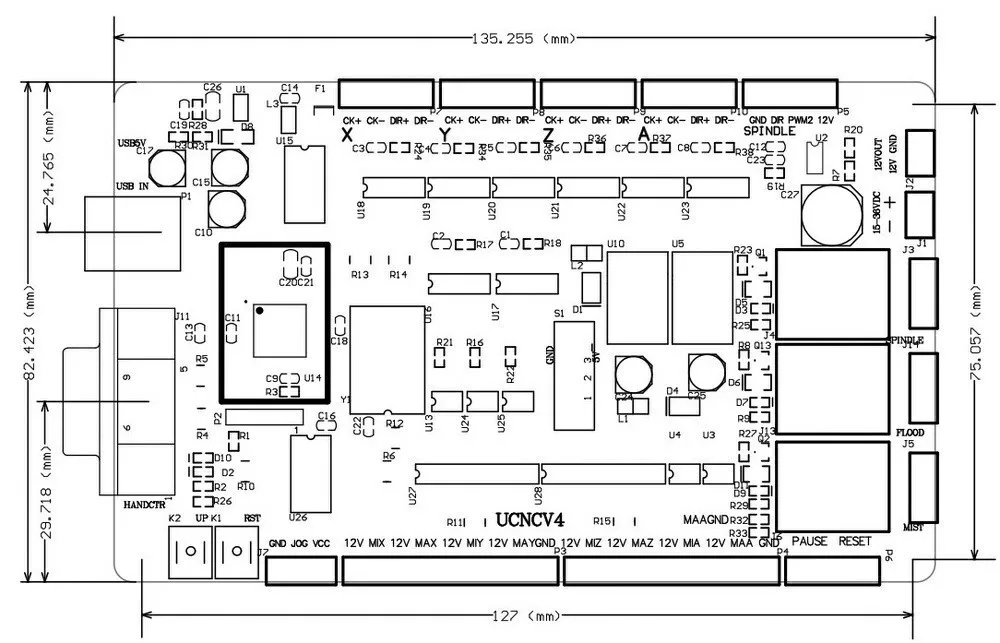

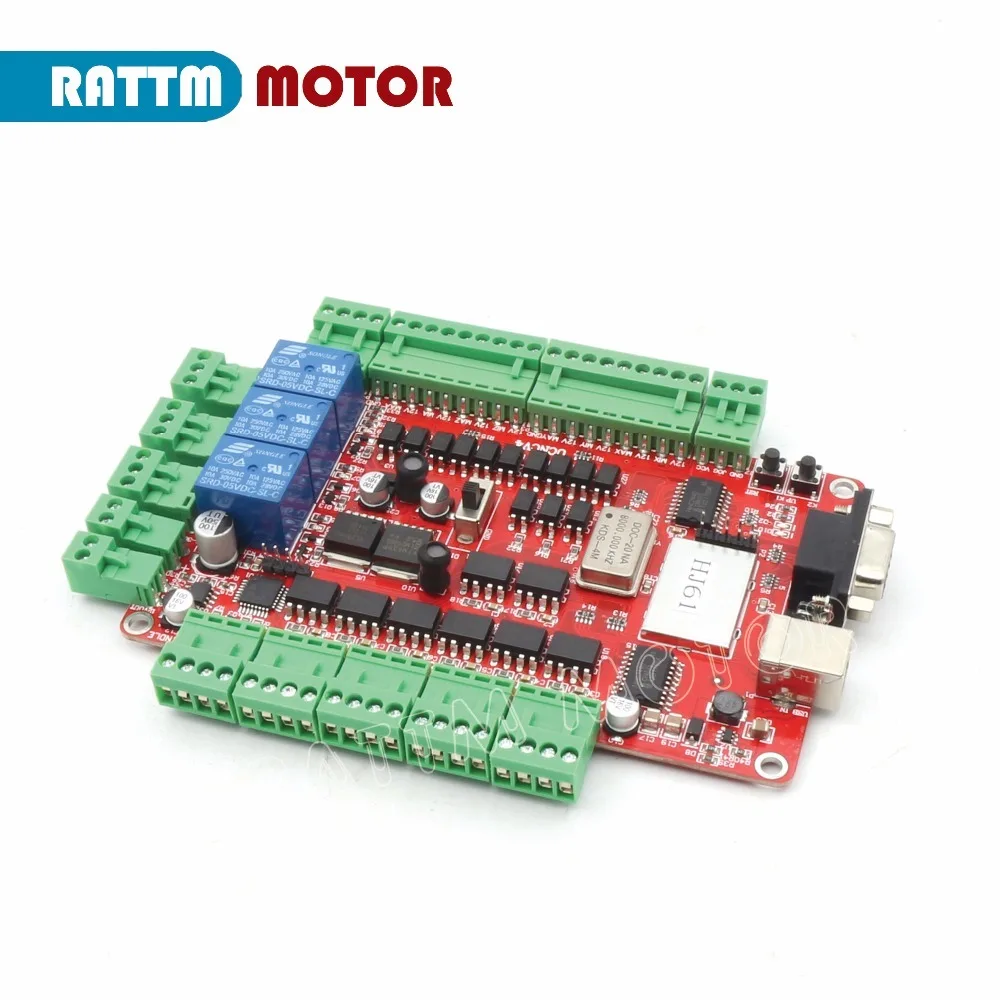

3). Внешний вид и размер производства
1. После пересмотра версия V4 с использованием Красной печатной платы, размер печатной платы составляет 135,3*82,5 мм.;
2. Передняя часть узкого края помещена с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, напрямую извлекаемых из панели чехла;
3. Обратная сторона узкой кромки-это интерфейс ввода и вывода питания и 3 релейных выходных интерфейса; Реле обладает сильным источником помех, реле находится вдали от конструкции основного чипа управления, это способствует стабильности платы;
4. Одна из двух широких сторон-шаговый двигатель и основной выход сигнала axiscontrol;
5. Другой стороной с двух широких сторон является Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другой простой и удобный режим подключения бокового выхода;
6. Модуль питания 5 В и 12 В, компактная независимость, безопасность, стабильность;
7. Внешнее обеспечение стабильности системы эффективно работает с кристально активным и основным щитком чипа управления;
8. Пожалуйста, обратите внимание, что программное обеспечение USBCNC, а не mach3!
4). Подробное описание функций
А. Входное напряжение карты: 15 ~ 36 В;
Б. Предельное рабочее напряжение порта: 12 В;
C. Выходное напряжение сигнала управления шаговым двигателем: 5 В;
Д. Напряжение внешнего источника питания: 12 В;
Примечание: Маркировка 15 ~ 36 В постоянного тока-это входной интерфейс, маркировка 12 В-выходной интерфейс, нельзя неправильно подключить.

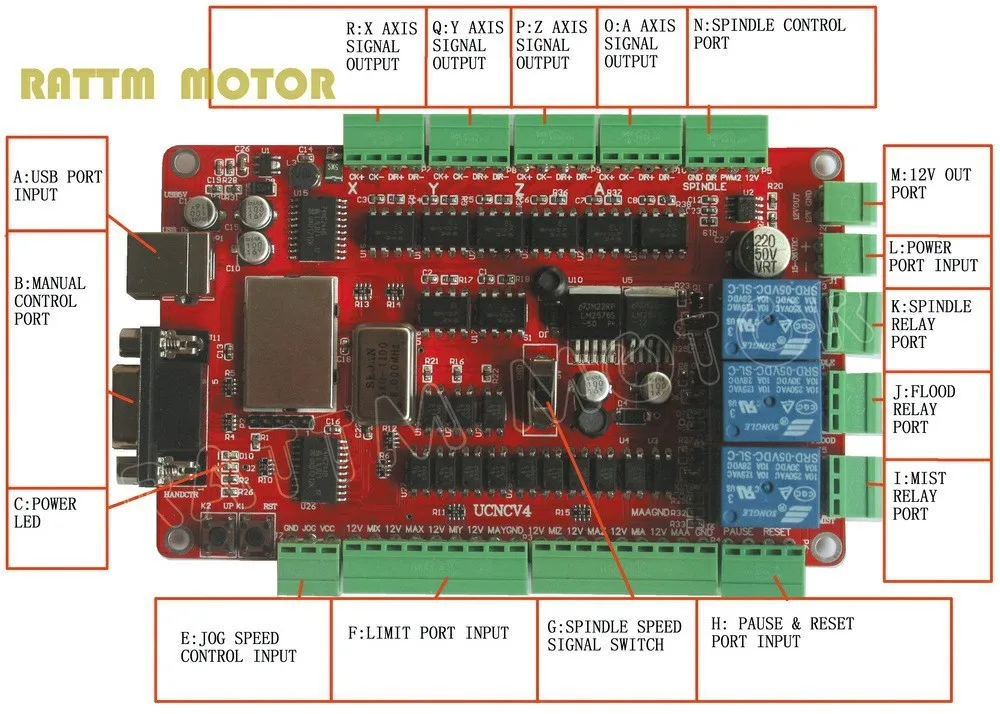

5). Функция и определение каждого модуля
A) USB-интерфейс, подключение к компьютеру через USB-порт через этот интерфейс, вы можете использовать программное обеспечение usbcnc для управления этой платой, этот USB-интерфейс представляет собой интерфейс square B, используйте соединительный кабель USB2.0 с экранированием и магнитом длиной не более 2 метров.
B) интерфейс ручного блока управления, внешний блок ручного управления может использовать этот интерфейс для доступа к системе, интерфейс стандартной формы DB9, его определение как показано в следующей таблице.
Таблица 4-1 определение интерфейса ручного управления
Серийный номер интерфейса
1
2
3
4
5
Определение интерфейса
Общий порт
Ось corotation
Ось Z вниз
Ось Y вперед
Ось X влево
Серийный номер интерфейса
6
7
8
9
Определение интерфейса
Ось corotation
Ось Z вверх
Задняя ось Y
Ось X правый ход
C) индикатор питания, как показано на рисунке, вышеуказанный индикатор D10-это передний индикатор питания USB, светильник катор загорается после подключения USB-порта к компьютеру, d2 внизу находится задний индикатор питания, светильник также загорается, когда плата работает с доступом к питанию.
D) Кнопка обновления прошивки платы и кнопка сброса RST, прошивка обновлена, поэтому кнопку обновления не нужно использовать, кнопка сброса используется при перезапуске из-за неисправности платы.
E) интерфейс ручного управления скоростью, режим подключения проводки, как показано на следующем рисунке.
F) предельный входной интерфейс. Определения предельных интерфейсов перечислены в следующей таблице
Таблица 4-2 определение предельного интерфейса
Серийный номер интерфейса
12В
Микс
12В
Макс
12В
Определение интерфейса
Общий порт коммутатора
X нижний предел
Общий порт коммутатора
X Верхний предел
Общий порт коммутатора
Серийный номер интерфейса
MIY
12В
Май
GND
Определение интерфейса
Нижний предел Y
Общий порт коммутатора
Верхний предел Y
GND
Серийный номер интерфейса
12В
Миз
12В
МАЗ
12В
Определение интерфейса
Общий порт коммутатора
Нижний предел Z
Общий порт коммутатора
Z верхний предел
Общий порт коммутатора
Серийный номер интерфейса
MIA
12В
МАА
GND
Определение интерфейса
Нижний предел
Общий порт коммутатора
Верхний предел
GND
Концевой выключатель, как показано на рис. 1-8 ~ рис. 1-10
G) переключатель управления шпинделем, как показано на рисунке 1-6, переключатель переключается в положение S1 для управления скоростью шпинделя; Положение переключателя переключается снизу для реле тумана управления выходом.
H) Интерфейс внешней паузы и сброса; 2-футовый переключатель подключения паузы, 2-футовый переключатель сброса подключения.
I) Программный релейный выход управления туманом, выход настроек программного обеспечения с маркировкой 3, определяется сверху вниз, 3 футаNC,Нет,COM.
J) Программный релейный выход управления потоком, выход помечен 2 в настройках программного обеспечения, определяется сверху вниз, 3 футаNC,Нет,COM.
K) Программный выход реле управления шпинделем, выход помечен 1 в настройках программного обеспечения, определяется сверху вниз, 3 футаNC,Нет,COM.
L) Рабочая Входная мощность платы, уровни выше отрицательных ниже, как подписана плата, пожалуйста, обратите внимание на вход 15 ~ 36 В постоянного тока, перенапряжение или обратное подключение могут повредить плату.
M) выходной интерфейс 12 В. Как указано на плате, GND is -, 12V is +.
N) выходной интерфейс управления шпинделем: определения поворота GND DIR PWM2 12 В, соответственно земля, выход сигнала направления, выход сигнала управления скоростью шпинделя 0 ~ 10 В, выход 12 В.
O) выход сигнала управления шаговым двигателем, определение: CK + \ CK-\ DIR + \ DIR-, соответственно-положительный импульс, отрицательный импульс, положительное направление, отрицательное направление, плата использует общий метод подключения анода, поэтому CK + и DIR + связаны вместе для контакта с 5 В на плате, эта плата не поддерживает метод подключения с общим катодом, Конкретные методы подключения см. Рис. 1-11. Эта плата не содержит включения управления, теперь большинство драйверов на рынке не должны подключаться к сигналу EN и напрямую работать регулярно по умолчанию.
P) выход сигнала управления шаговым двигателем по оси Z, определение CK + \ CK-\ DIR + \ DIR-, соответственно для положительного импульса, отрицательного импульса, положительного направления, отрицательного направления, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 В на плате, эта плата не поддерживает общий метод катодного подключения.
В) выход сигнала управления шаговым двигателем по оси Y, определение-CK + \ CK-\ DIR + \ DIR-, соответственно для положительного импульса, отрицательного импульса, положительного направления, отрицательного направления, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 В на плате, эта плата не поддерживает общий метод катодного подключения.
R) выход сигнала управления шаговым двигателем по оси X, определение-CK + \ CK-\ DIR + \ DIR-, соответственно для положительного импульса, отрицательного импульса, положительного направления, отрицательного направления, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 В на плате, эта плата не поддерживает общий метод катодного подключения.

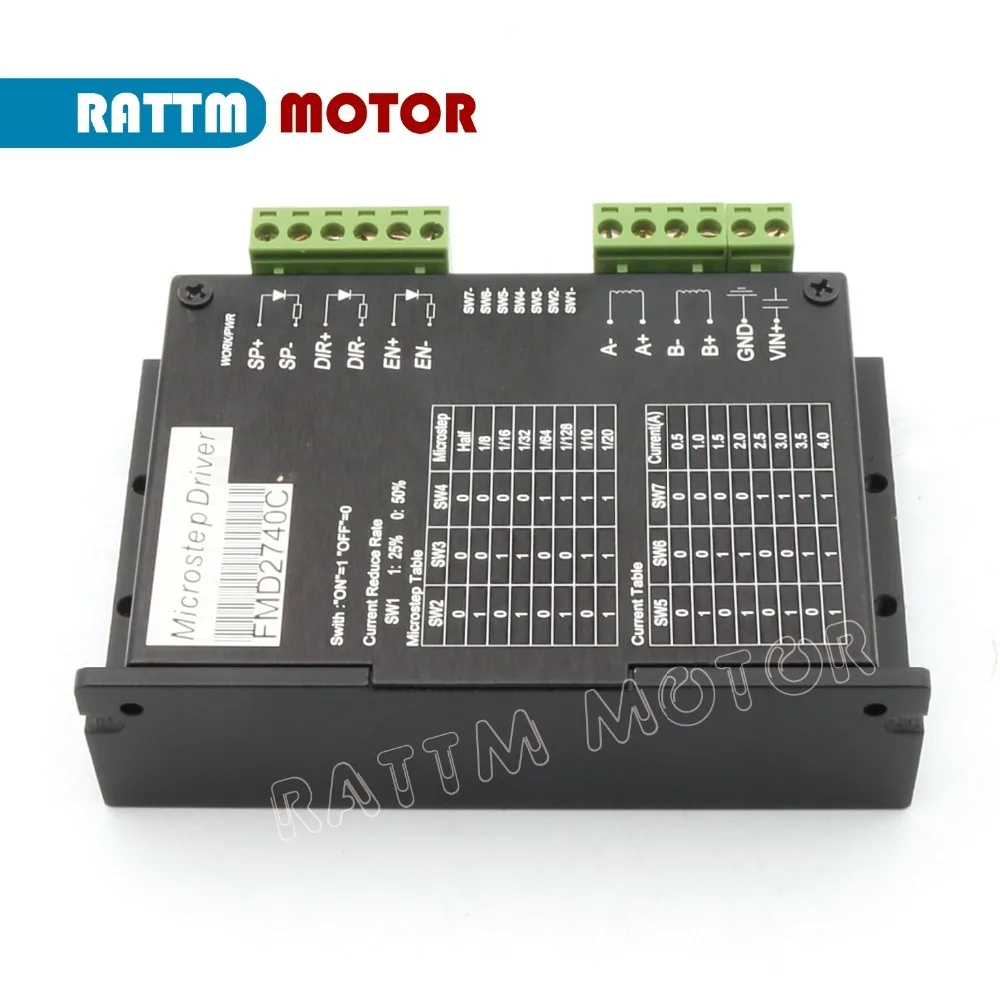

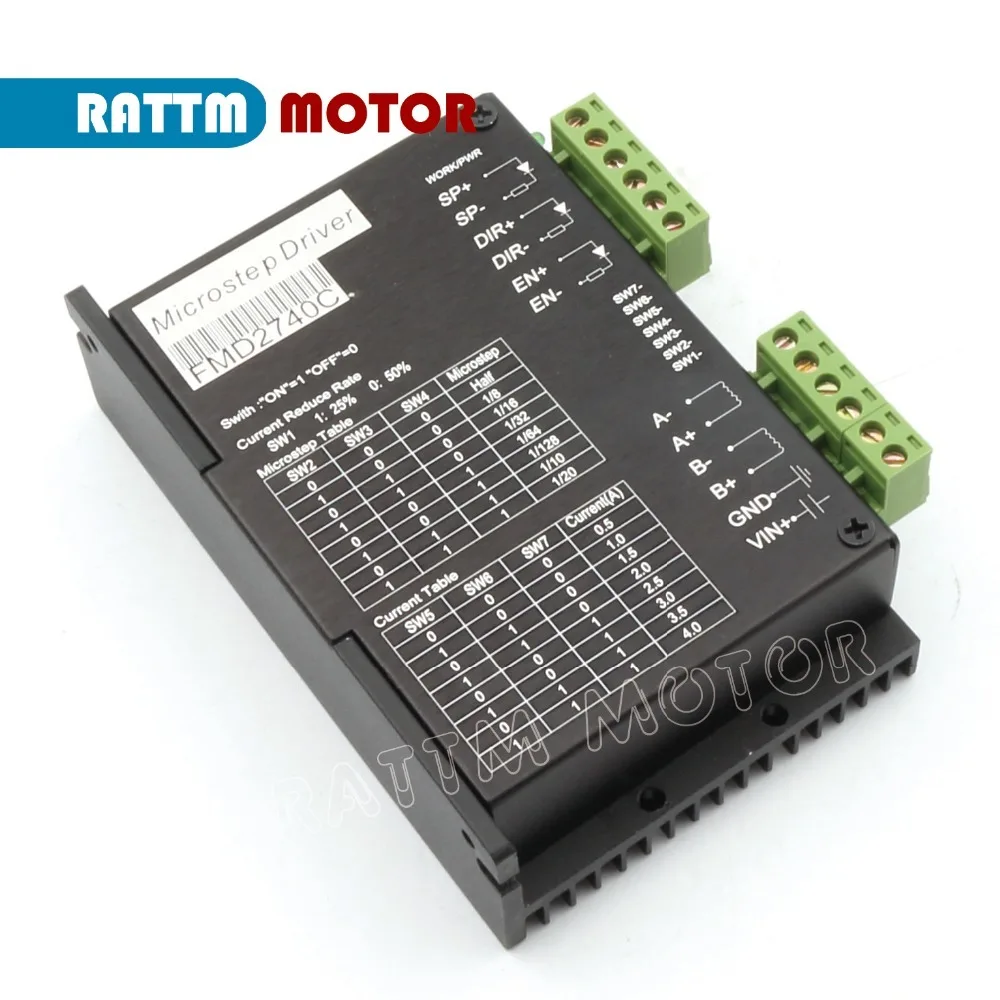

Драйвер шагового двигателя FMD2740C
1). Краткое введение
FMD2740C управляется японским чипом sanyo, после многократной оптимизации НИОКР и производства 2-фазного привод шагового двигателя высокого подразделения, подходит для управления малым и средним фазовым током менее 4А, 2-фазный или 4-фазный гибридный шаговый двигатель. Благодаря внедрению новой технологии привода измельчителя постоянного тока, использование того же двигателя может выдавать больше скорости и мощности, чем другие драйверы. Улучшенная точность работы шагового двигателя в сегментах снижает вибрации и шумоподавление.
2). Характеристики
1. Высокая производительность, низкая цена
2. Режим измельчения биполярного постоянного тока
3. Напряжение источника питания от 12 до 50 В постоянного тока
4. Высокоскоростной вход изоляции сигнала оптопары
5. Частота измельчения 20 кГц
6. Точность деления 2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20 опционально
7. Электрический входной сигнал совместим с TTL
8. Стационарный ток автоматически уменьшается вдвое
9. Дизайн формы удобен для установки
10. Максимальный ток привода 4А
11. Управляйте любым 4А фазовым током 2-фазного или 4-фазного гибридного шагового двигателя
3). Приложения
Подходит для различных устройств и инструментов автоматизации малого и среднего размера, например: небольших гравировальных станков, SMT станков и т. Д.
4). Проводка определяется
Примечание: Этот привод не содержит схемы защиты от интерполяции, поэтому без входного положительного и отрицательного источника питания вверх дном! В противном случае это повредит привод!
5). Электрические характеристики

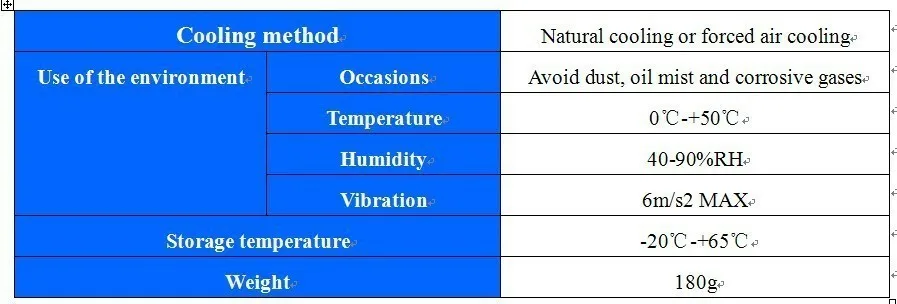

6). Использование окружающей среды и параметров
7). Размер механической установки
8). Источник питания
Напряжение питания может нормально работать в диапазоне от DC12V-50V, драйвер FMD2740A может использовать обычный переключатель постоянного тока, также может использоваться для трансформатора, мостового выпрямителя и конденсатора фильтра, желательная емкость от 2000U до 5000U. Примечание. Гребень пульсации выпрямленного напряжения не превышает 50 В. Рекомендуется пользователю использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сетки над рабочим диапазоном напряжения привода.
Примечание:
1. При проводке следует обратить внимание на положительную и отрицательную мощность.
2. Чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и внимание к охлаждению.
9). Затухание настроек DIP-переключателя
10).Настройки деления DIP-переключателя
11).Настройки текущего DIP-переключателя
12).Схема подключения контроллера привода двигателя
13). Электропроводка
Драйвер FMD2740C может управлять всеми 4-проводными, 6-проводными или 8-проводными 2-фазными/4-фазными двигателями 4A, подробно описаны ниже 4-проводными, 6-проводными, 8-проводное подключение шагового двигателя:
14).Соответствие привода и двигателя
Драйвер FMD2740C может управлять 2-фазным или 4-фазным двигателем отечественных и зарубежных производителей, чтобы получить наиболее удовлетворительное вождение, вам необходимо выбрать разумные настройки напряжения питания и тока. Напряжение питания определяет уровень высокоскоростной работы двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.
Выбранное напряжение питания
Как правило, чем выше напряжение питания, тем больше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой аспект, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но и при работе высокого давления, низкий вибрации скорости.
Выходной ток установлен
Для того же двигателя, чем больше Настройка тока, тем выше скорость, текущий двигатель и больше нагрева. Таким образом, при нормальных обстоятельствах сила тока в машине с питанием нагревается, но не слишком нагревается при длительном значении.
Примечание: настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить настройки тока. При настройке тока двигателя выходной крутящий момент недостаточно для улучшения условий рассеивания тепла, чтобы гарантировать, что двигатель и привод не горячие.
