Посылка включает:

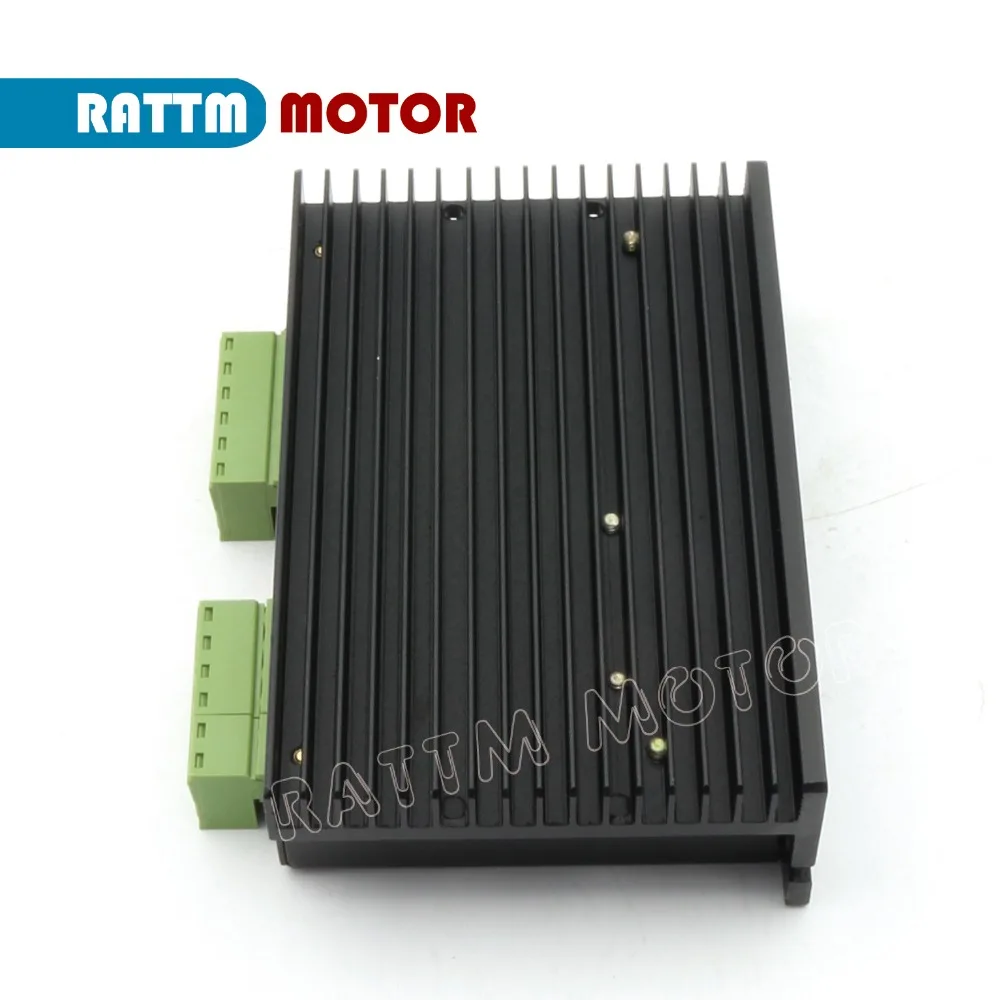

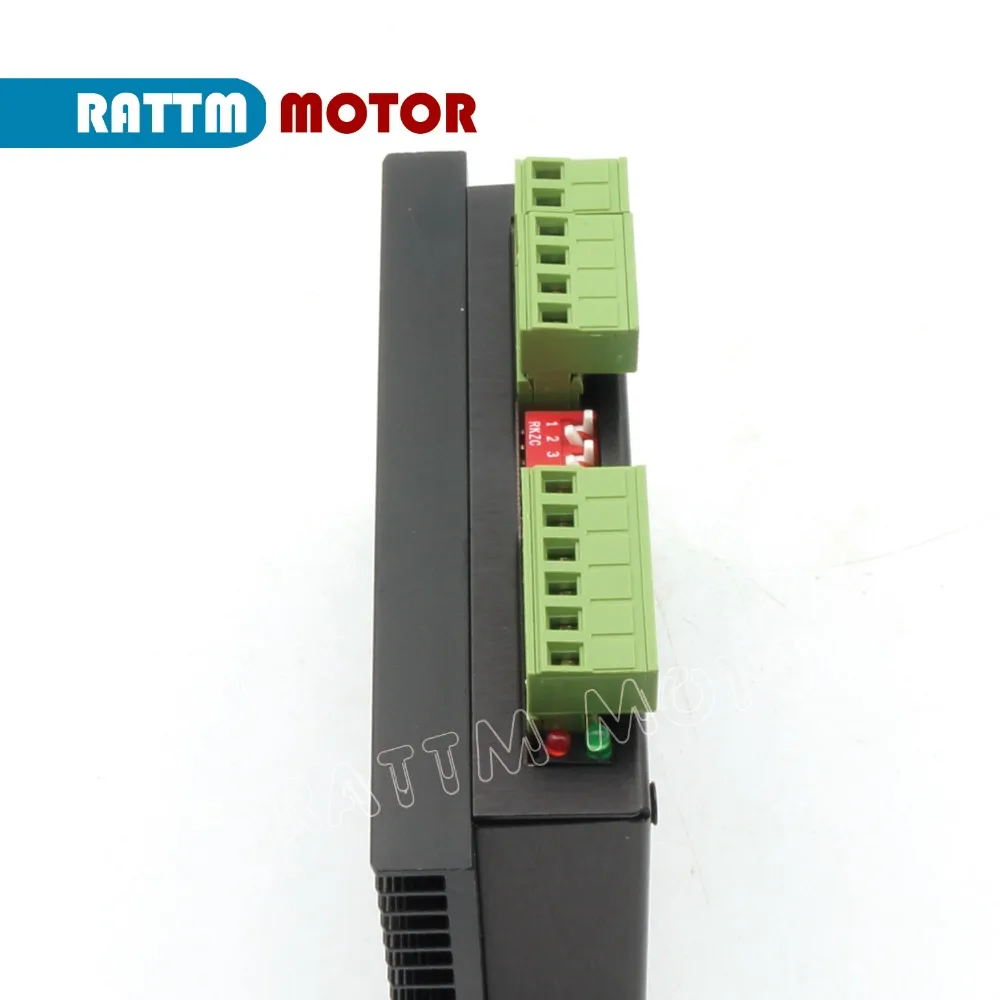

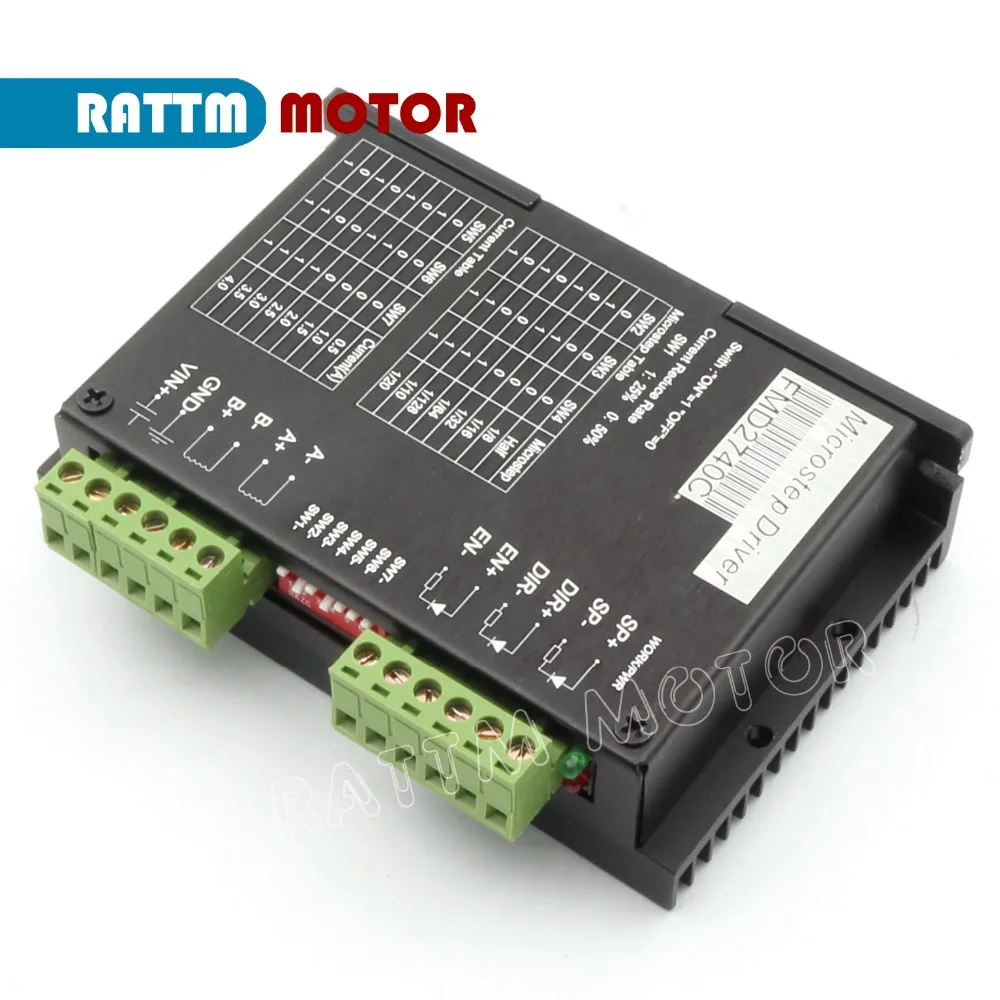

1x FMD2740C Драйвер шагового двигателяFMD2740CДрайвер шагового двигателя 1. Краткое описание
FMD2740C с приводом от японского sanyo чип, после многократного оптимизации R & D и производства высокого подотдела 2-фазы привод шагового двигателя, подходит для езды на велосипеде малых и средних фазного тока меньше, чем 4A 2-фазный или 4-фазный гибридный шаговый двигатель. В связи с внедрением новой биполярной технологии постоянного тока измельчителя, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Сегменты шагового двигателя улучшают точность работы, уменьшают вибрации и снижение уровня шума.
2.,Особенности
1.Высокая производительность, низкая цена
2.Биполярный режим постоянного тока
3.Напряжение питания от 12 до 50 В постоянного тока
4.Высокоскоростная оптопара изоляция сигнала вход
5.Частота измельчения 20 кГц
6.Точность деления2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20Опционально
7.Электрический входной сигнал совместим с TTL
8.Стационарный ток автоматически уменьшается наполовину
9.Конструкция формы удобна для установки
10.Максимальный ток привода4A
11.Привод каких-либо 4A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель
3.,ПрименениеПодходит для различных малых и средних средств автоматизации оборудования и инструментов, например: небольшой гравировальный станок, SMT машина и т. Д.

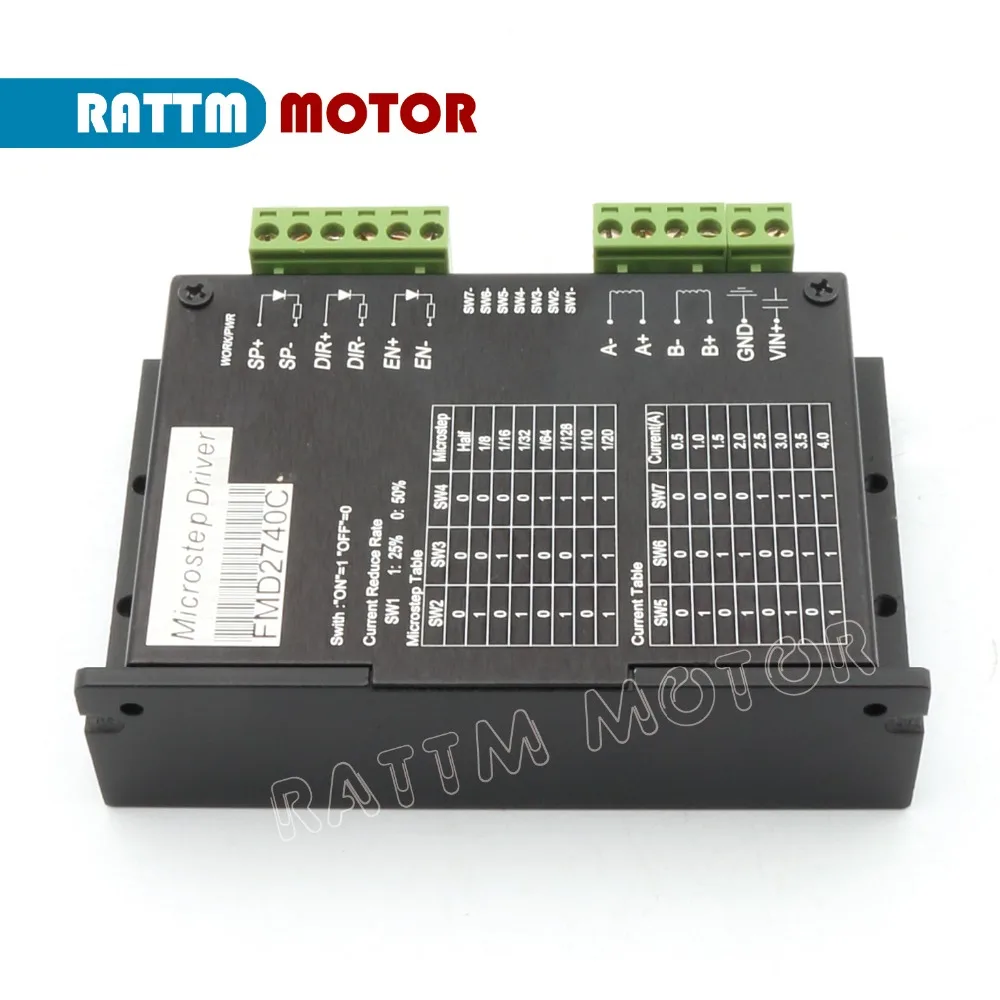

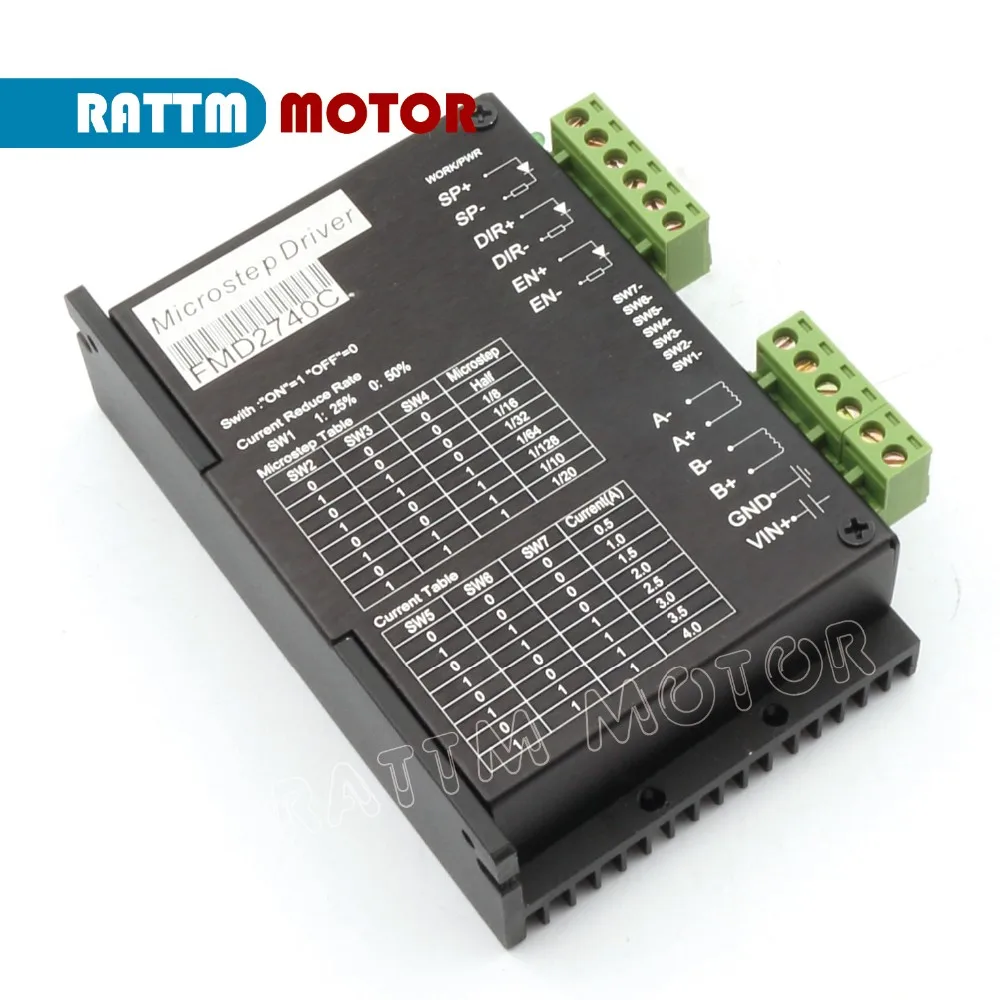

4.,Определенная проводкаИнтерфейс слабого сигнала
Сигнал
Функция
SP +
Импульсный сигнал + конец
СП-
Импульсный сигнал-конец
DIR +
Сигнал направления + конец
DIR-
Направление сигнала-конец
EN +
Включить сигнал + конец
EN-
Включение сигнала
Сильный порт подключения
Сигнал
Функция
Вин +
12to50 v dc источник питания вход + конец,Рекомендуется использовать 36V3A
GND
Подключение источника питания постоянного тока
A +
Шаговый двигатель A + фазовый терминал
А-
Шаговый двигатель A - Phase terminal
B +
Шаговый двигатель B +Фазовый терминал
Б-
Шаговый двигатель b-фазный терминал
Примечание:Этот накопитель не содержит цепи анти-интерполяции, поэтому невходное положительное и отрицательное питание перевернуто вверх дном! В противном случае это повредит накопитель!
5,Использование окружающей среды и параметров
Метод охлаждения
Естественное охлаждение или принудительное воздушное охлаждение
Использование окружающей среды
Случаи жизни
Избегайте пыли, масляного тумана и коррозионных газов
Температура
0°C-+ 50°C
Влажность
40-90% относительной влажности
Вибрация
6m/s2 MAX
Температура хранения
-20°C-+ 65°C
Вес
250 г
6,Механический Размер установки
7, источник питания
Напряжение питания может нормально работать между DC12V-50V, драйвер FMD2740C может использовать обычный выключатель питания постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, емкость желательна 2000U до 5000U. Примечание. Гребень пульсации напряжения не превышает 50 В. Рекомендуется использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сети над диапазоном напряжения привода.
Примечание:
1. Проводка должна обратить внимание на то, что мощность положительной и отрицательной не должна быть изменена;
2, чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и обратить внимание на охлаждение.
8. Ослабление настроек DIP-переключателя
Режим распада
SW1
SW2
Медленное распад
Скидка
Скидка
Смешанный спад
На
Скидка
Быстрый спад
Скидка
На

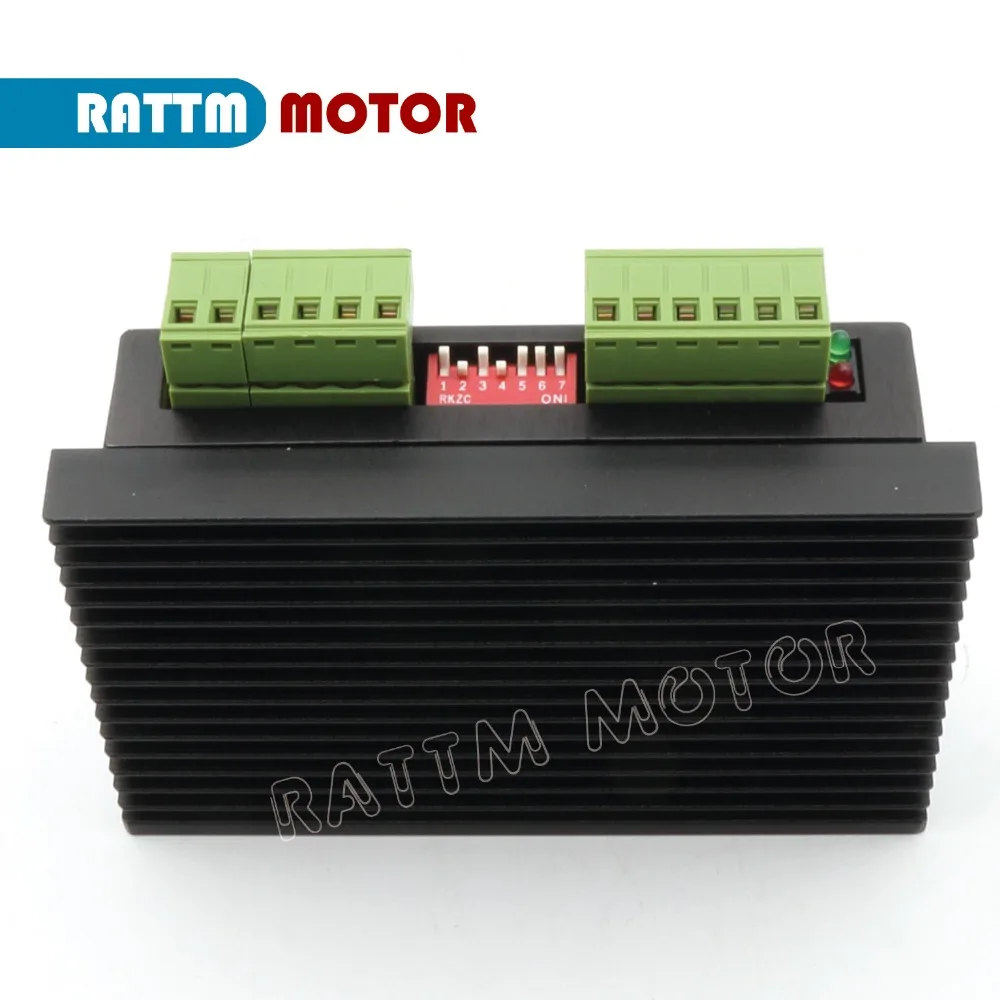

9,Настройки DIP-переключателя
10,Настройки текущего DIP-переключателя

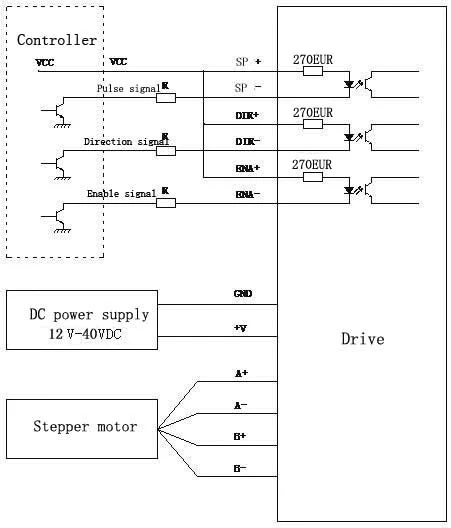

11,Схема проводки контроллера приводного двигателя 12,Электропроводка
В FMD2740C водитель может управлять всеми ток 4A 4-проводной, 6 проводов или 8-жильный 2-фазный/4-фазами, приводятся ниже 4-проводной, 6 проводов, 8 проводов шагового двигателя подключение:
13,Соответствие привода и двигателя
FMD2740C водитель может управлять отечественных и зарубежных производителей 2-фазный или 4-фазный мотор, для того, чтобы получить всю исчерпывающую информацию, вождение, необходимо выбрать разумное питающее напряжение и ток установка. Напряжение питания определяет уровень высокоскоростной производительности двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.
Выбранное напряжение питания
Вообще говоря, чем выше напряжение питания, тем выше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой вид, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но также в работе высокого давления, низкой вибрации скорости.
Установлен выходной ток
Для того же двигателя, чем больше Настройка тока, тем выше скорость, токовый двигатель и больше тепла. Поэтому при нормальных обстоятельствах Настройка тока в мощную машину теплая, но не слишком горячая долгосрочная ценность.
Примечание: настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить настройки тока. Если Настройка тока двигателя, выходной крутящий момент двигателя недостаточно для улучшения условий рассеивания тепла, чтобы гарантировать, что двигатель и привод не будут горячими.
-
Driver current4A
-
Driver input voltage12-50VDC
-
Driver microstep128 microstep
-
is_customizedYes
-
NameFMD2740C stepper motor driver
-
Place of OriginJiangsu, China (Mainland)
-
Вес логистики0.350
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер моделиFMD2740C
-
ПитаниеDC
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)9
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)18
-
СертификацияЕвропейский сертификат соответствия
-
Тип двигателяШаговый двигатель
