Посылка:

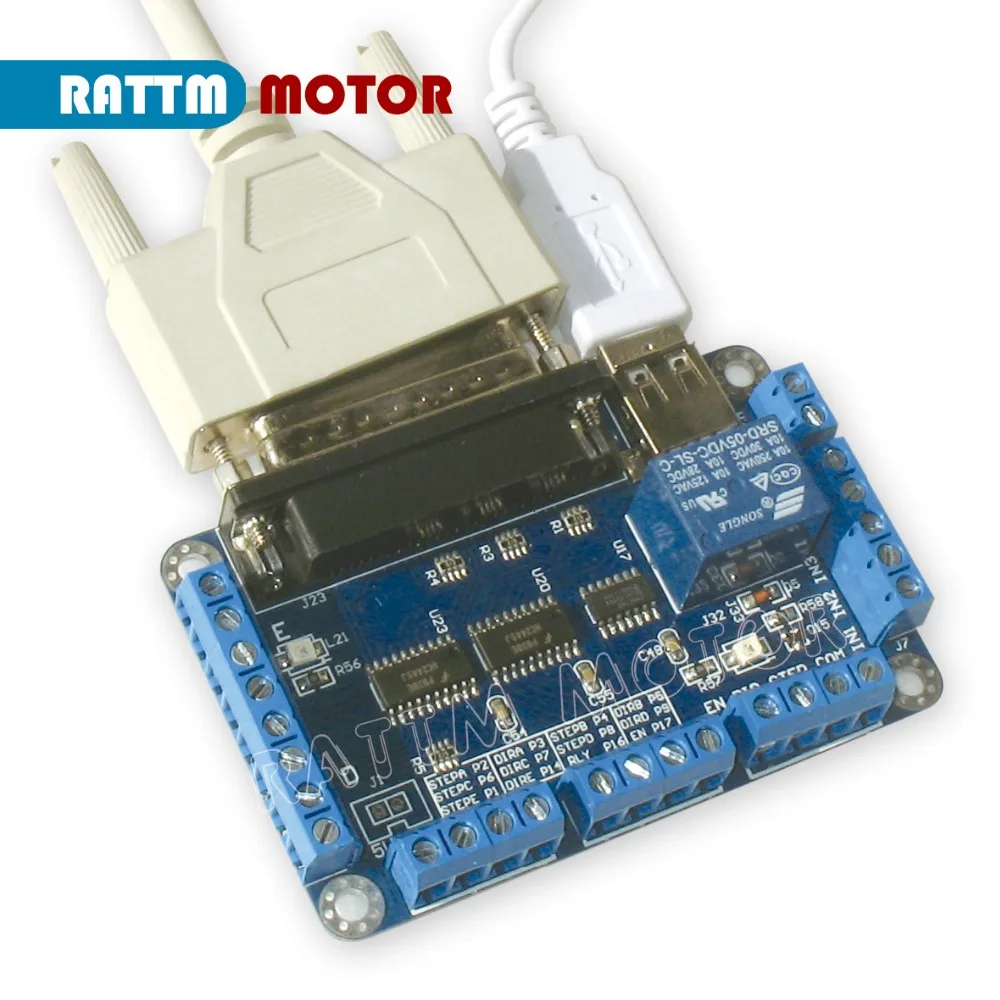

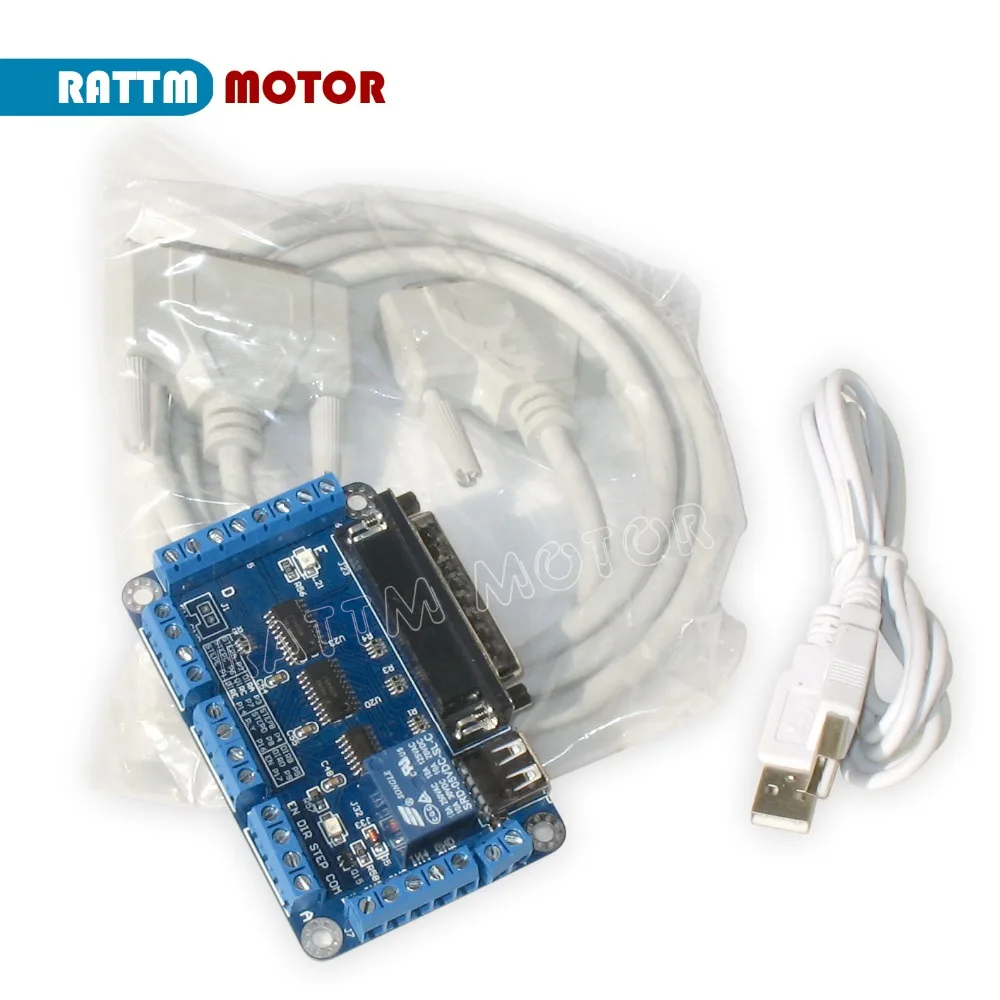

1 x 5-осевая коммутационная плата Интерфейса Типа V5 1 x параллельный кабель DB25 1 х USB кабель Руководство пользователя на английском языке будет отправлено по электронной почте.

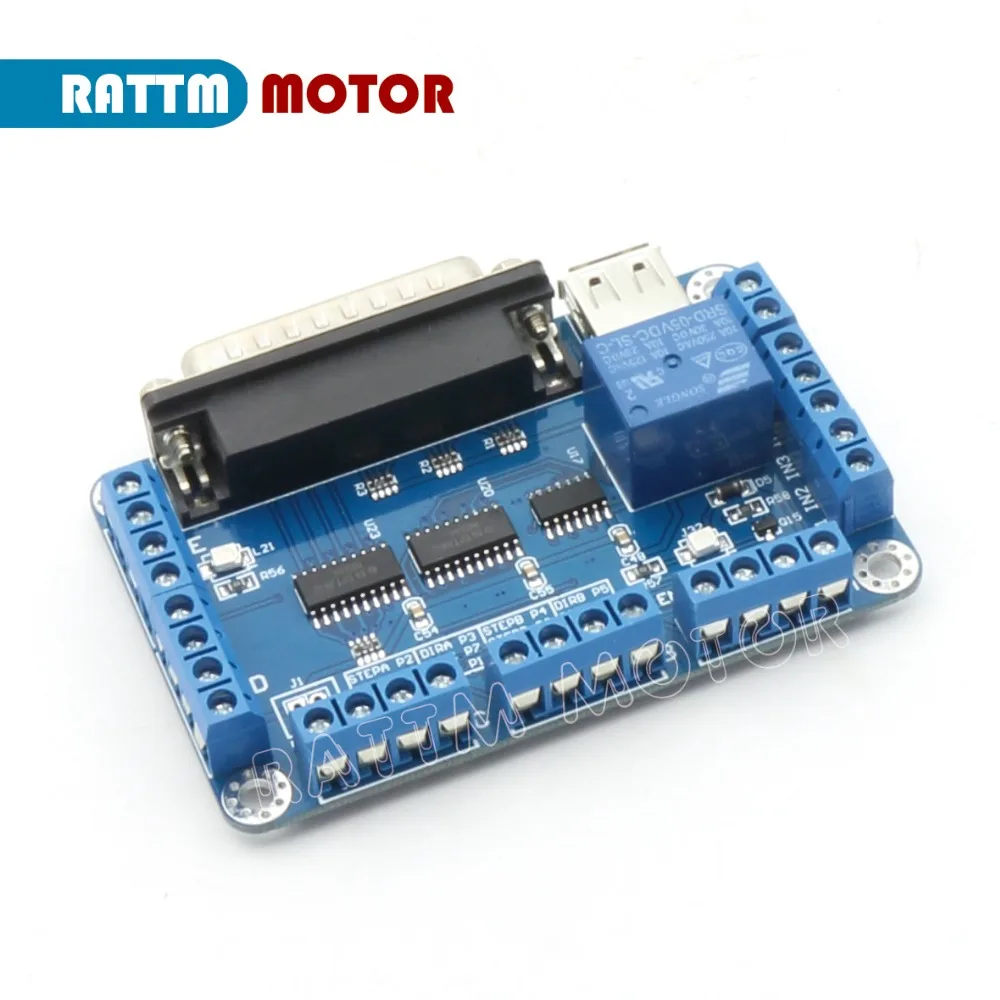

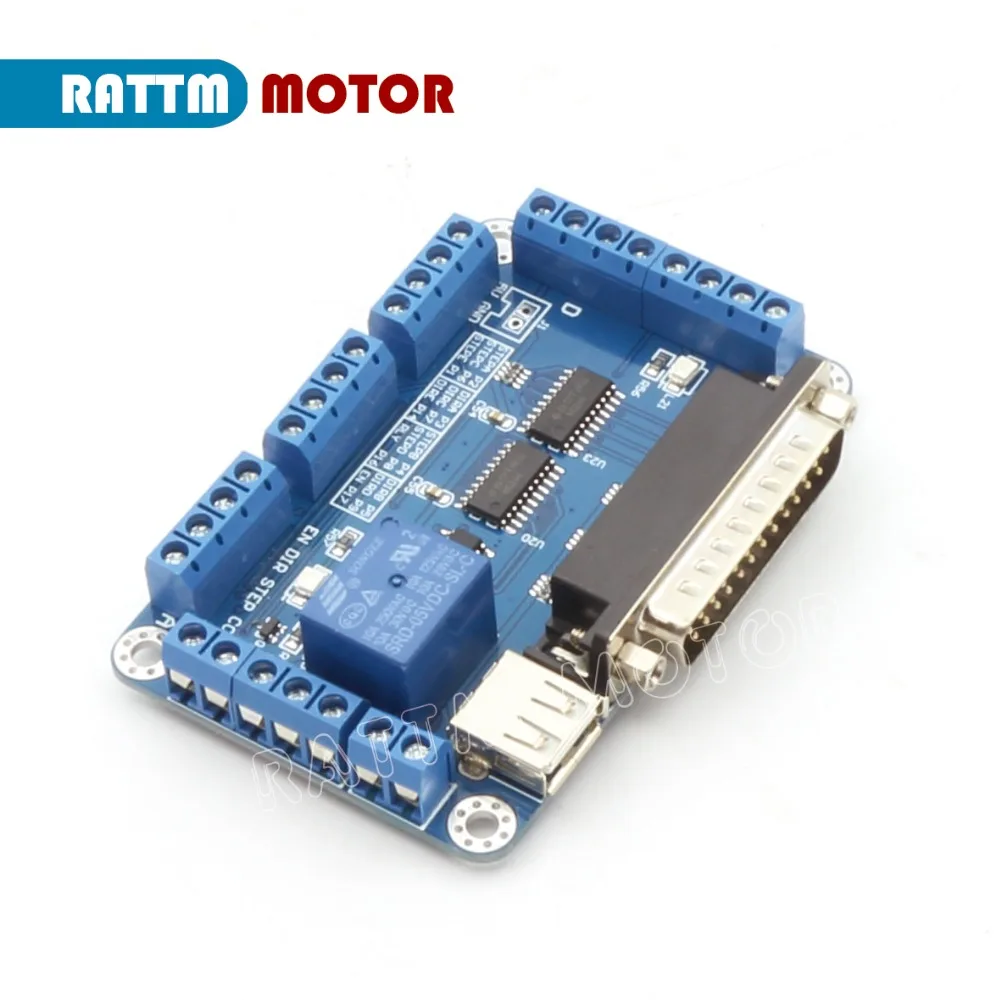

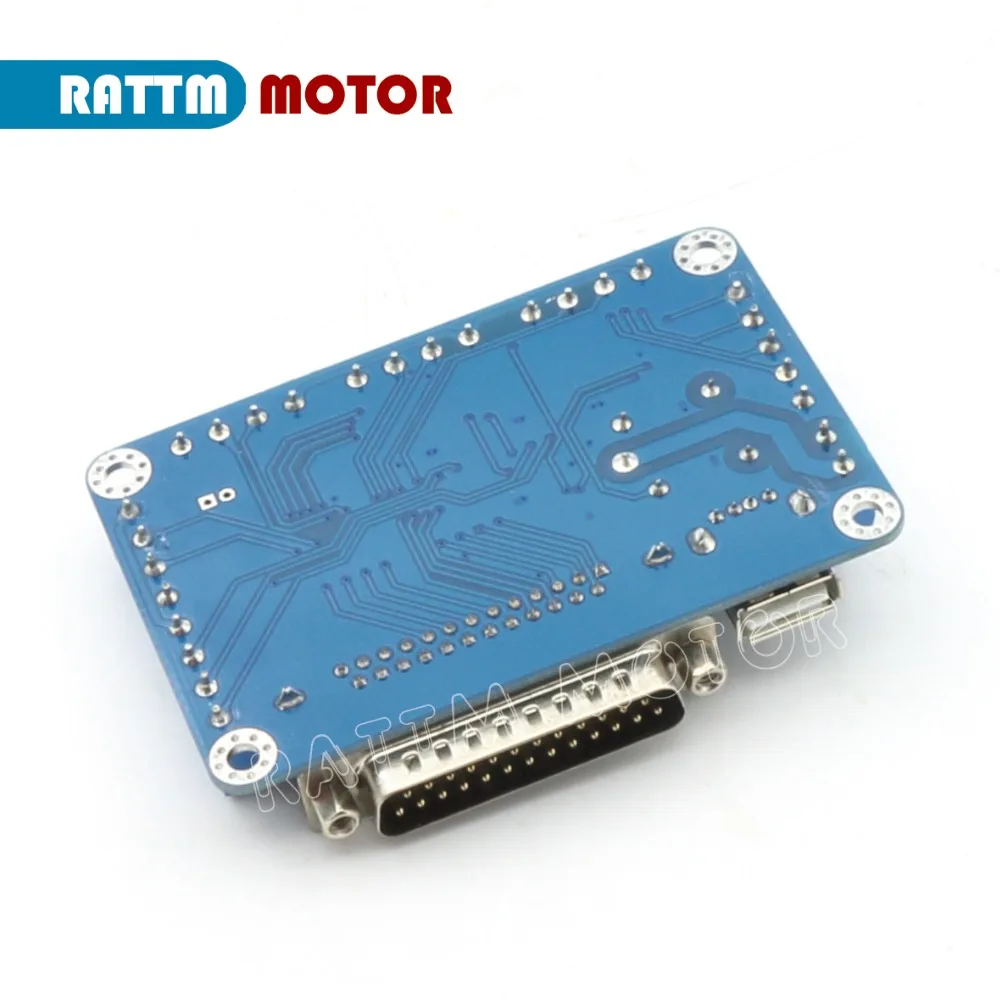

5-осевая коммутационная плата с ЧПУ интерфейсная плата типа V5
Описание:
Подходит для большинства подключений, 5 драйверов и 5 двигателей одновременно. Он оснащен 4-проводным концевым выключателем для обеспечения нашего безопасного движения Он с релейным портом для управления шпинделем ЧПУ Рабочее напряжение составляет 5 в постоянного тока и поддерживается программным обеспечением MACH3,EMC2,KCAM4 Размер: 9x5,7 см
25-контактный параллельный порт управления определяется следующим образом:
Контактный разъем управления DB25
Штифт платы привода
Комментарий
1
Степб
B (Пятая ось) импульсный сигнал
2
Степкс
X (Первая ось) импульсный сигнал
3
Диркс
X (Первая ось) направление сигнала
4
STEPY
Импульсный сигнал Y (секундная ось)
5
Дири
Y (Вторая ось) направление сигнала
6
Степз
Импульсный сигнал Z (третья ось)
7
Дирц
Z (третья ось) направление сигнала
8
Степа
А (Четвертая ось) импульсный сигнал
9
Дира
A (Четвертая ось) направление сигнала
10
Предел-1
Предельный входной интерфейс 1
11
Предел-2
Предельный входной интерфейс 2
12
Предел-3
Предельный входной интерфейс 3
13
Предел-4
Предельный входной интерфейс 4
14
Дирб
B (Пятая ось) направление сигнала
15
Свободный
16
RLY
Реле управления
17
EN
Включение всех осей
18-25
GND
GND
Примечание: Эта 5-осевая коммутационная плата может подключаться ко многим типам драйверов в качестве комплекта контроллеров с ЧПУ 3/4/5 оси, пожалуйста, свяжитесь с нами, если вы заинтересованы!
