Двухвальный шаговый двигатель NEMA23 NEMA34, 425 унции, 1600Oz-in, CW8060CW5045, драйвер 6A 80 в4.5A 50 в и 5 осевая плата, набор с ЧПУ

Дорогие друзья, чтобы повысить скорость и эффективность работы и улучшить обслуживание покупателей,..

Кроме того,БразилияИАргентинаПожалуйста, оставьте свойCPFИлиКитНомер после оплаты!

РусскийКлиентЛучше всего указать полное имя, или это повлияет на время доставки.

Спасибо за помощь!

Посылка:

· 2x23HS2430 шаговый двигатель 425oz-in,3A(Двойной вал)

· 1x34HS5802 шаговый двигатель 1600oz-in,5A(Двойной вал)

· 2 драйвера шагового двигателя CW50454.5A 50В/DC

· 1 Драйвер шагового двигателя CW80606A 80V/DC

· 1x400 Вт 48 в импульсный источник питания

· 1x400 Вт 70 в импульсный источник питания

· 1x5 осевая коммутационная плата типа V5

· 1 параллельный кабель DB25

· 1 x USB кабель

· Руководство пользователя на английском языке для коммутационной платы и драйвера шагового двигателя будет отправлено по электронной почте

3 оси для плазменной или лазерной фрезы среднего размера

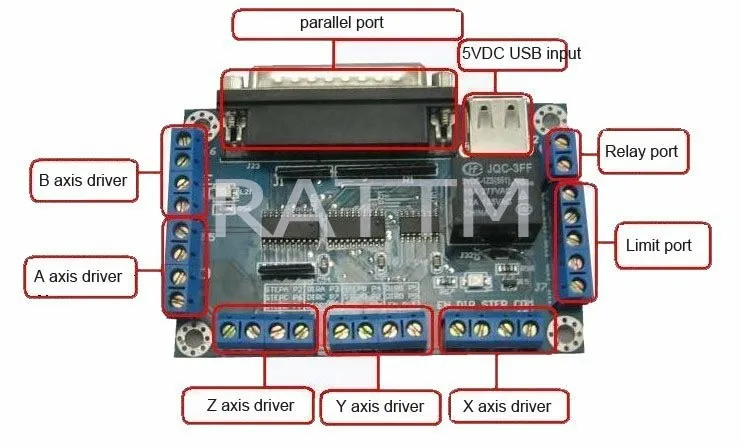

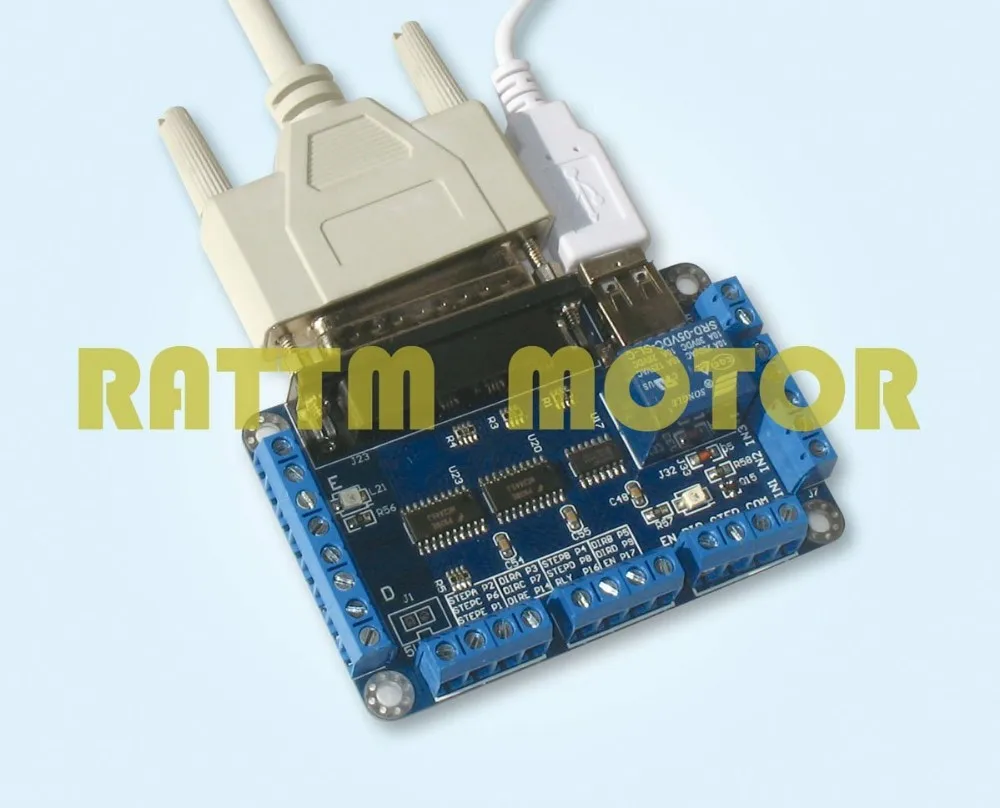

1. 5-осевая коммутационная плата

· Возможно подключение большинства драйверов 5 шт. и управление двигателем 5 шт. одновременно

· Он с 4-проводным концевым выключателем для обеспечения нашего безопасного движения

· Он с релейным портом для управления шпинделем ЧПУ

· Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4

· Размер: 9x5,7 см

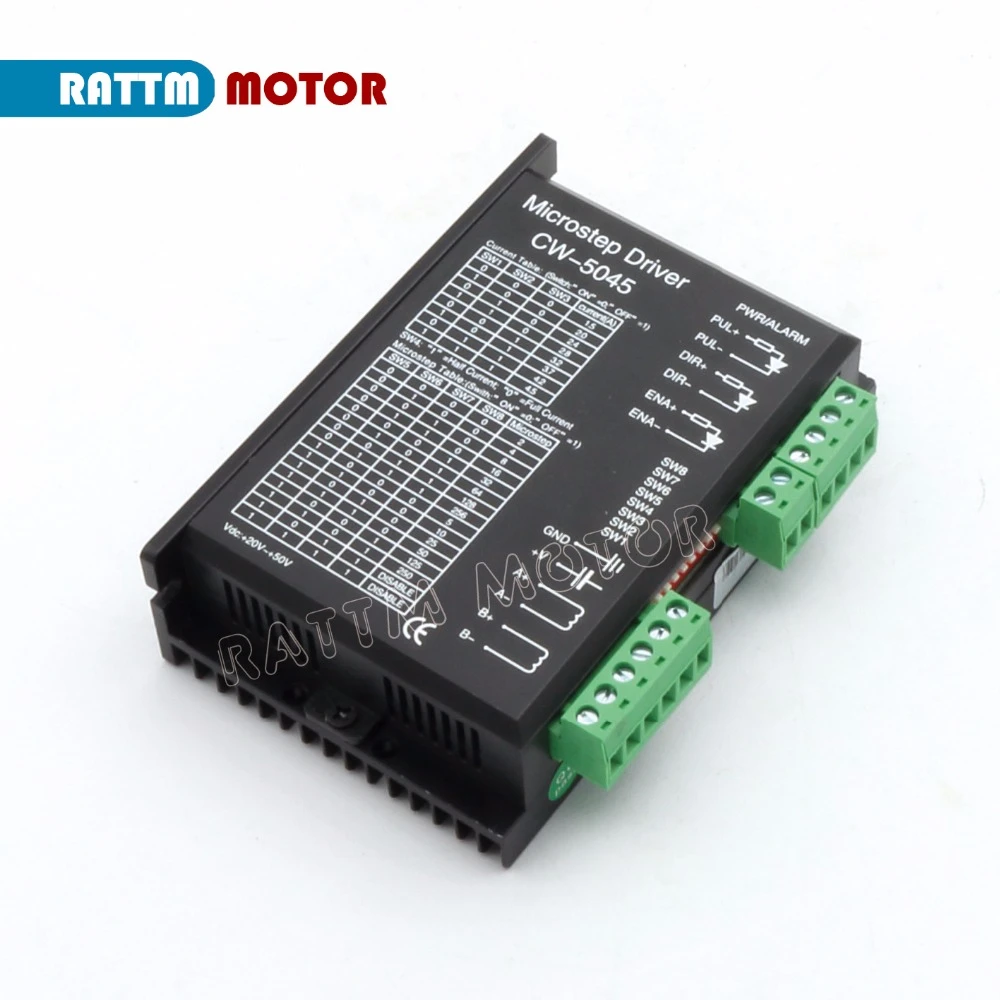

2. Высокошаговый Драйвер шагового двигателя CW5045

· Тип входной мощности постоянного тока: 24 В ~ 50 В постоянного тока

· Выходной ток: 1,3-4,5 А

· Mircostepping: 1 (1,8 °) 1/2,1/4,1/8,1/16,1/32,1/64,1/128; 1/256, 1/5,1/10,1/25,1/50,1/125,1/250

· Форма защиты: защита от перегрева, автоматическая блокировка полутока, защита от ошибки подключения

· Рабочая среда: Temperature-15-40deg влажность <90%

· Он подходит для NEMA17-23 двухфазных и четырехфазных шаговых двигателей, ток которых мал А, он также может подойти для двухфазных и четырехфазных шаговых двигателей маленькой длины NEMA34.

3. Высокошаговый Драйвер шагового двигателя CW8060 Характеристики: 1. Тип входной мощности постоянного тока: 24 В ~ 80 в 2. Выходной ток: 2 ~ 6A 3.Mircostepping:1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256; 1/5,1/10,1/25,1/50,1/125,1/250 4. Защитная Форма: защита от перегрева, автоматическая блокировка половинного тока, защита от ошибки подключения 5. Максимальная частота импульсов 100 кгц. 6. Размеры: 147 мм x 97 мм x 30 мм 7. Вес:<500 г. 8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

Порты ввода-вывода:

1.VCC +: положительный полюс питания постоянного тока

Примечание: Должен защищать от превышения 80 В,

Чтобы не повредить модуль

2.GND: Катод питания постоянного тока

3.A +, A-: шаговый двигатель с одной обмоткой

4.B +, B-: шаговый двигатель, другая обмотка

5.CP +,CP -: шаговый импульсный вход + 5 В (эффективный подъем края, продолжительность подъема края> 10 мкс)

6.CW +,CW-: Входное направление шагового двигателя, уровень напряжения, высокий в сторону, низкий реверс

7. Отдых +, отдых-: без двигателя

Интерфейс видит правильное изображение

Примечание:

1. Когда температура окружающей среды высокая или рабочий ток превышает 3 А, закрепите модуль на большом металлическом корпусе или используйте вентилятор с потоком оси, чтобы модуль работал надежно в течение длительного времени.

2. Половина тока автоматически: если аппарат управления не отправит сигнал в течение половины секунды, драйвер автоматически войдет в полутоковое состояние для экономии электроэнергии, фазовый ток обмотки электричества.

3. Фаза отказа защищена: когда Двухфазное электрическое оборудование подключено к драйверу, пользователи склонны по ошибке подключать фазу, что может серьезно повредить драйвер. Защитная схема находится внутри этого драйвера, когда пользователи по ошибке подключаются, драйвер не будет поврежден, но электрическая техника работает ненормально, Тряска и выход небольшой. Пожалуйста, проверьте, является ли проводка электрической техники ошибкой.

Выбор переключателя:("ON = 0,OFF = 1")

(1) выбор микрошагов:

SW5

0

0

0

0

0

0

0

0

1

1

1

1

1

1

SW6

0

1

0

1

0

1

0

1

0

1

0

1

0

1

SW7

0

0

1

1

0

0

1

1

0

0

1

1

0

0

SW8

0

0

0

0

1

1

1

1

0

0

0

0

1

1

Микро

1/2

1/4

1/8

1/16

1/32

1/64

1/128

1/256

1/5

1/10

1/25

1/50

1/125

1/250

(2) текущий выбор:

SW1

0

1

0

1

0

1

0

1

SW2

0

0

1

1

0

0

1

1

SW3

0

0

0

0

1

1

1

1

Ток (А)

2,00

2,57

3,14

3,71

4,28

4,86

5,43

6,00

(3) Полный ток или половина тока выбор:

SW4:0 = полный ток; 1 = половина тока

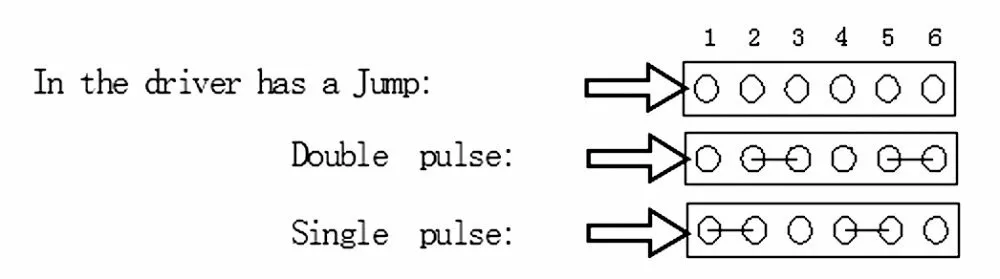

(4) выбор пульса:

Обычно по умолчанию используется один импульс.

4. Шаговый двигатель

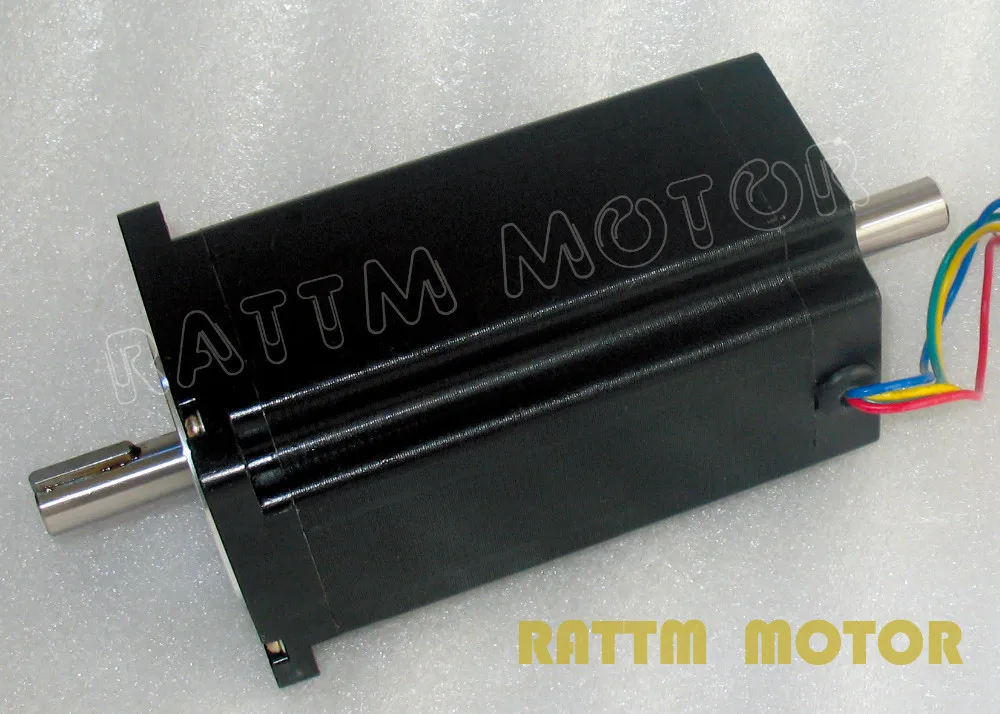

Высококачественный шаговый двигатель NEMA34:

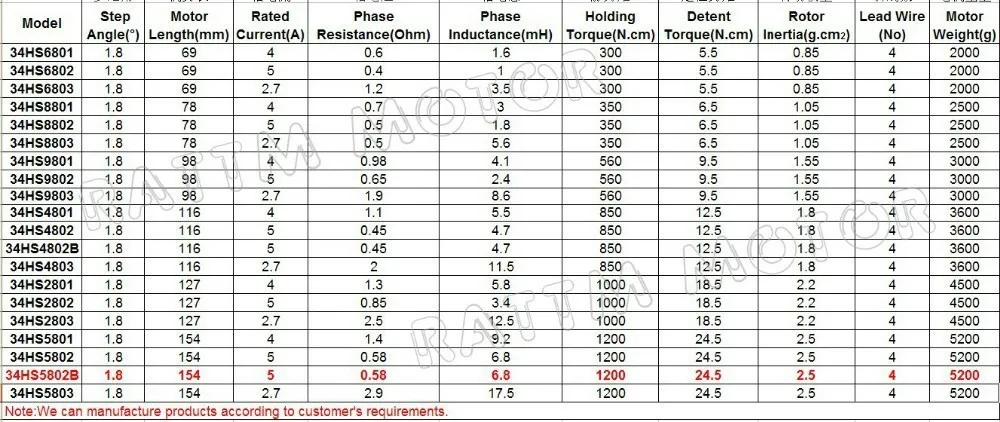

Техническое описание (34HS5802B,5A,1600 oz-in или 12kg.m удерживающий момент, диаметр 14 мм и длина вала 37 мм с keyslot ):

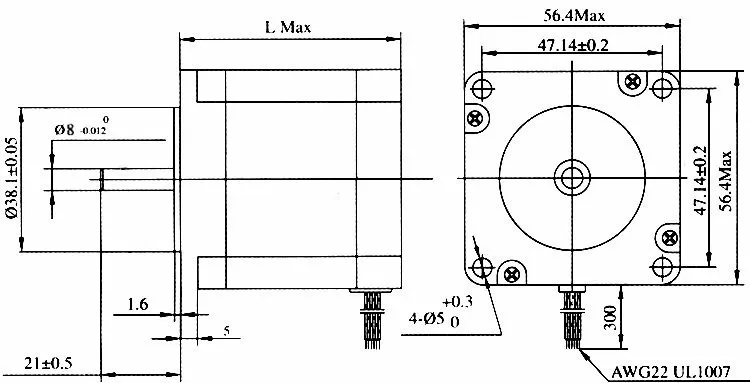

Чертеж:

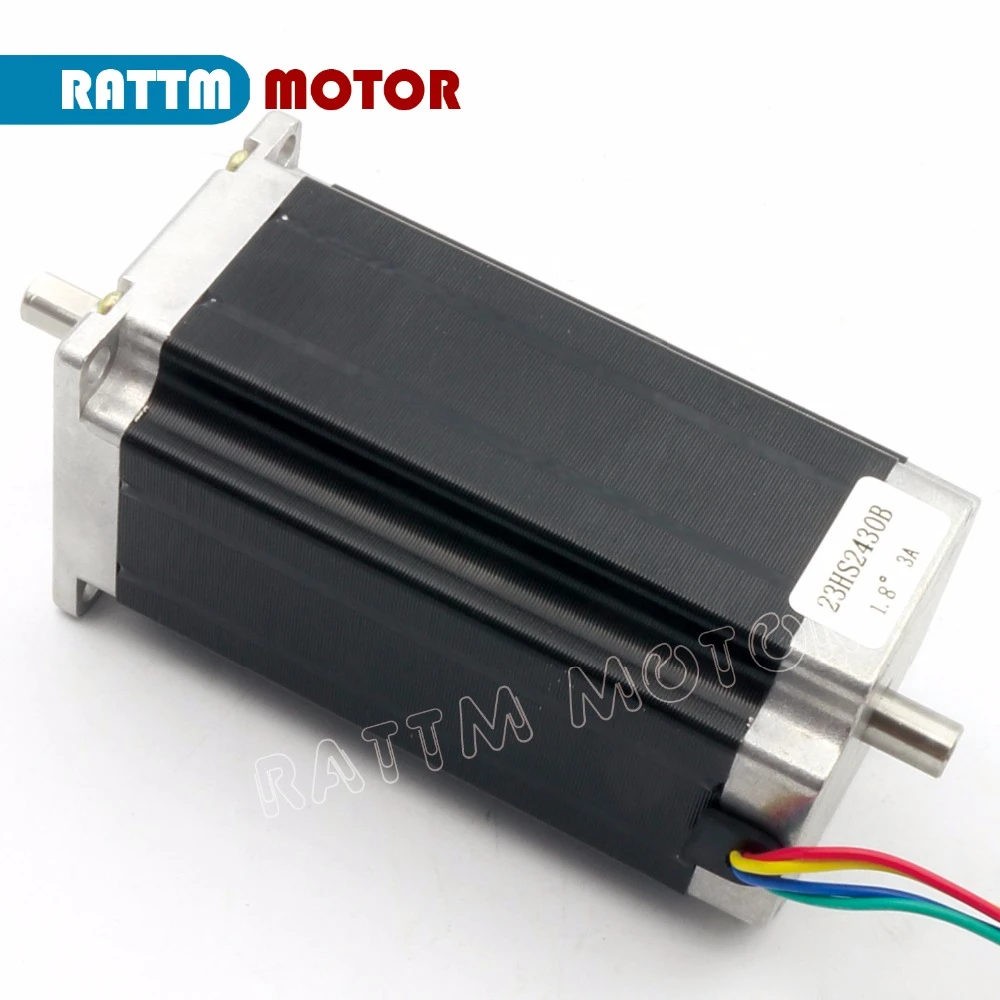

Шаговый двигатель 23HS2430:

Вал: Двойной Вал (диаметр переднего вала 8 мм, длина 21 мм; Длина заднего вала 8 мм, диаметр 11)

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

4. Импульсный источник питания

400 Вт, вход: 8,3-В переменного тока или-В переменного тока, Гц, выход: 48 В/А, импульсный источник питания с одним выходом, импульсный источник питания
