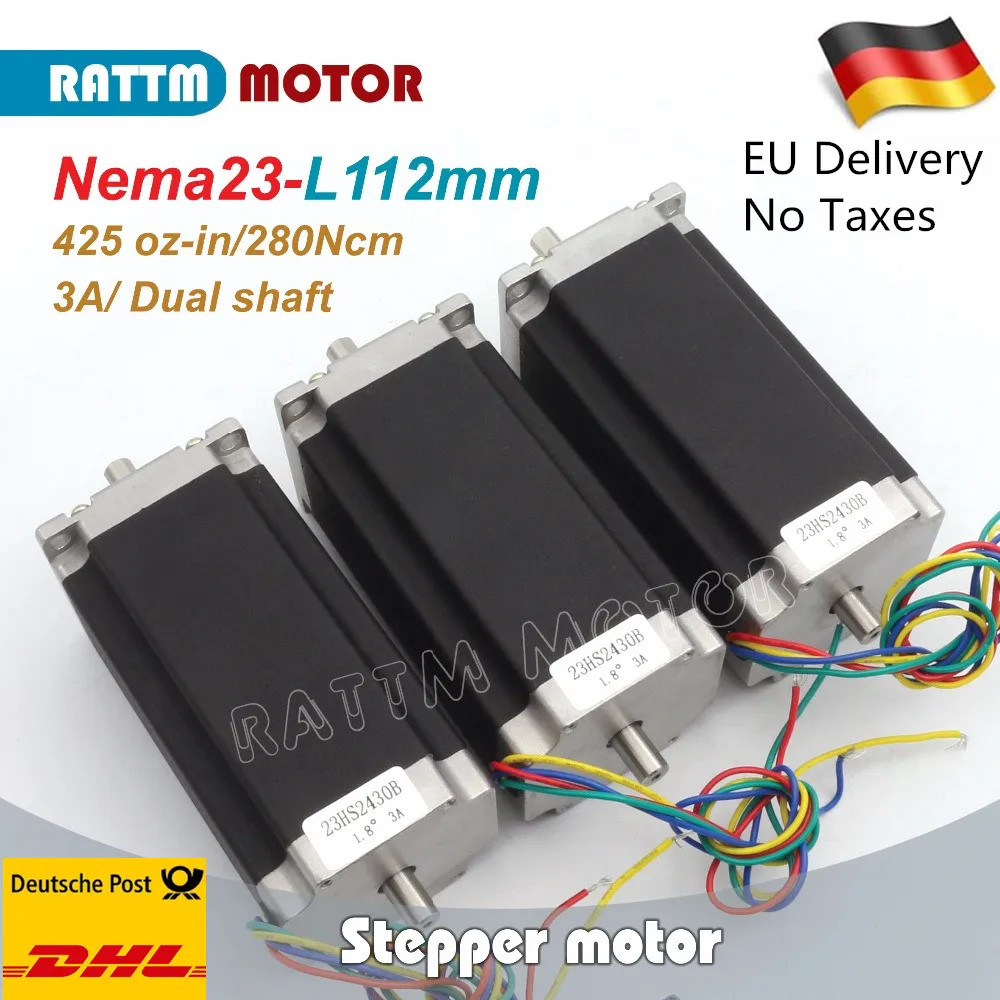

Комплект ЧПУ Nema 23 шаговый двигатель 3 шт. 23HS2430B 112 мм (двойной вал) 425 унции-in 3A 3 шт. Драйвер шагового двигателя DM556D
Rattm Motor Store - Надежность 96.5%
Более 2340 подписчиков, дата открытия магазина 29.05.2011
- Положительные оценки: 98% (145)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 14.04.2022

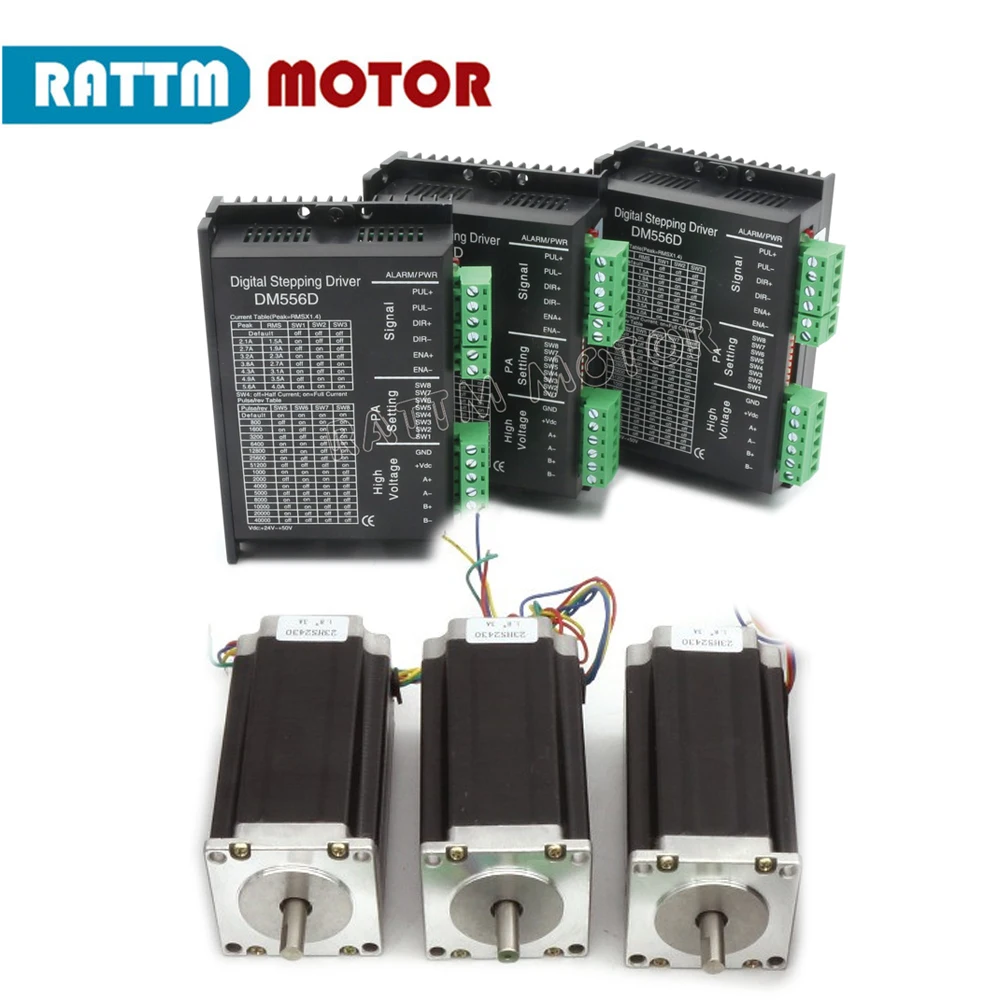

Посылка включает:
3 x 23HS2430BДвойной валШаговый двигатель(112 мм, 425oz-in,3A)
3 x DM556D Драйвер шагового двигателя(5.6A, с алюминиевой крышкой, 50В, 256microstep)
Руководство пользователя на английском языке будет отправлено почтовым ящиком.(Когда вы получили, пожалуйста, дайте мне ваш почтовый ящик)
Общая Спецификация:
Точность угла шага: + - 5% (полный шаг, не нагрузка)
Точность сопротивления: + - 10%
Точность Индуктивности: + - 20%
Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)
Температура окружающей среды ----------- 20deg ---- + 50deg
Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока
Прочность изоляции -------- 500VAC в течение одной минуты

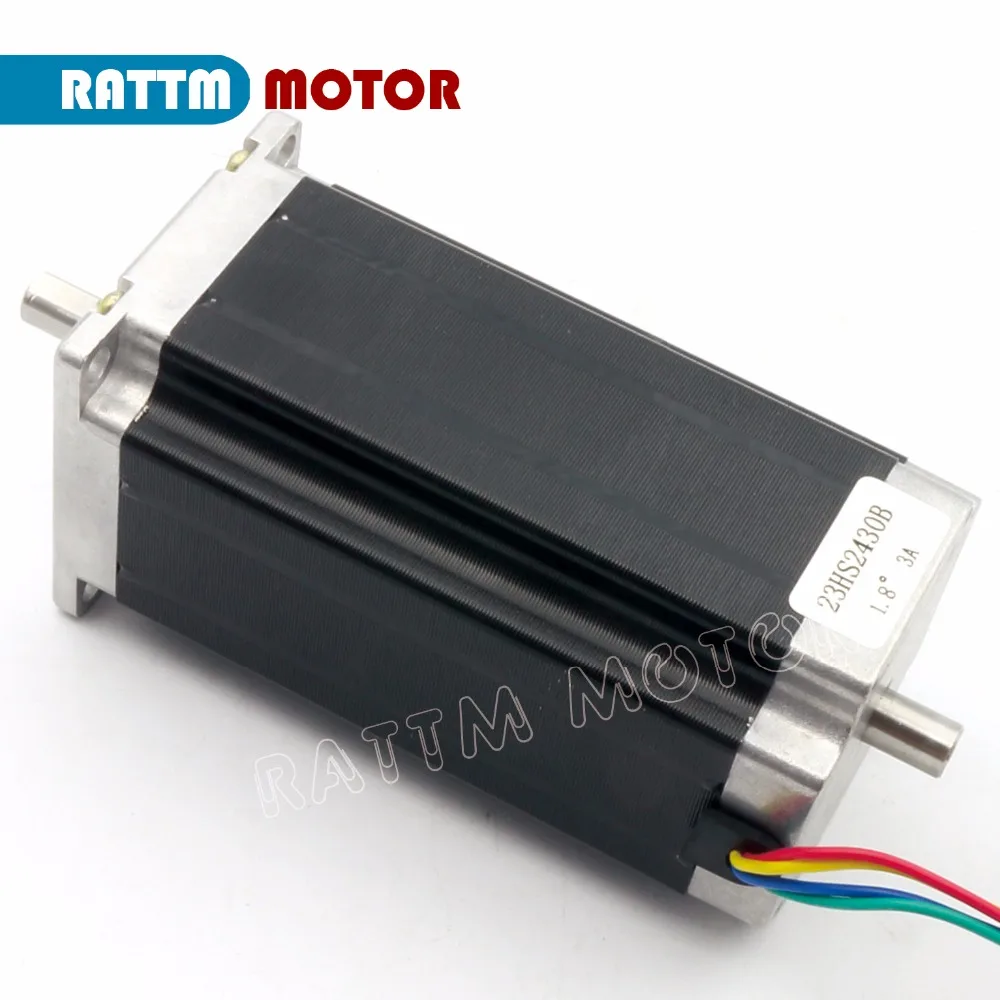

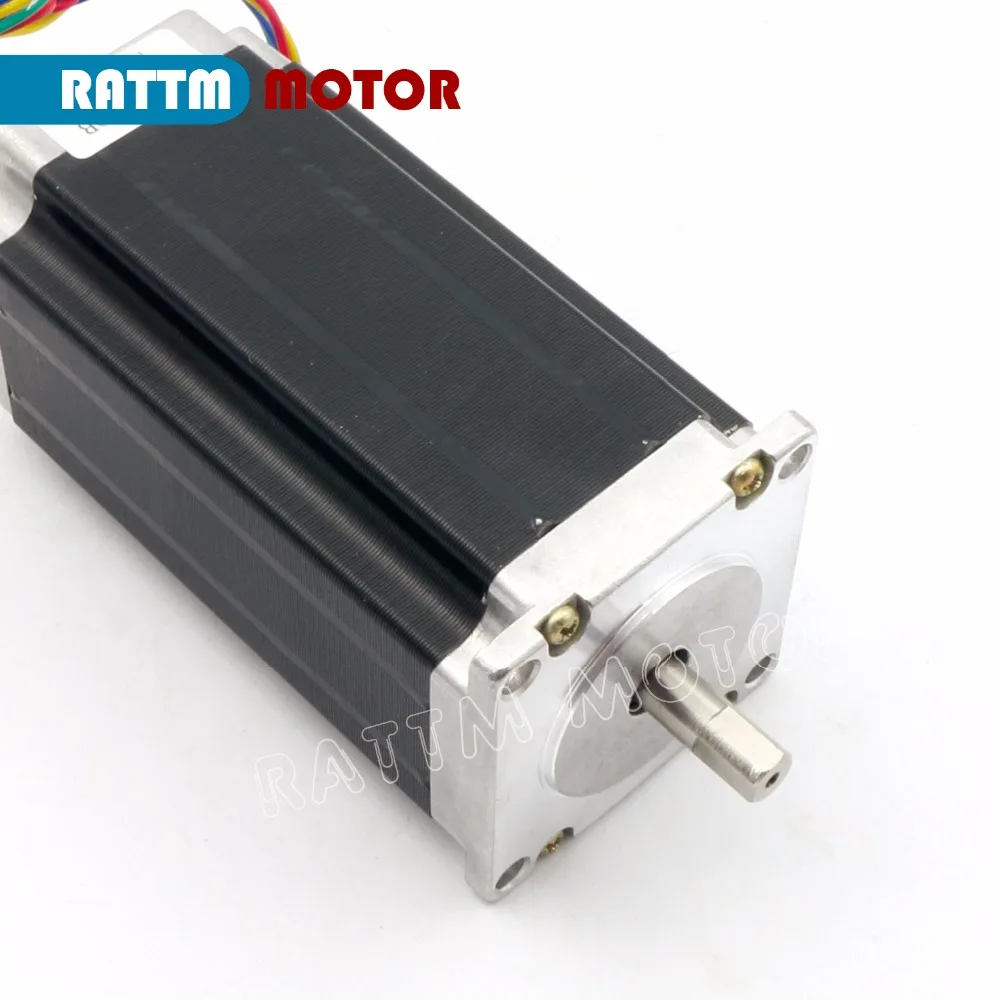

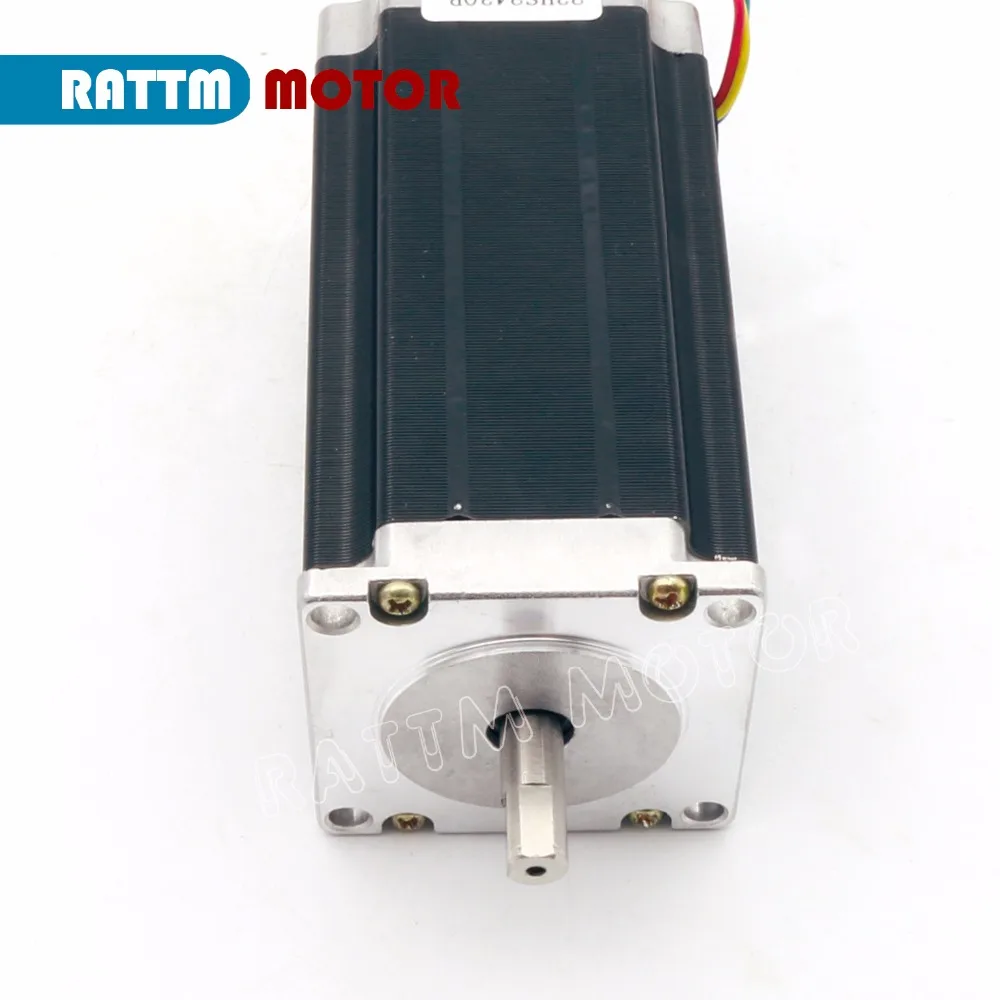

Техническое описание (23HS2430B, передний вал 8 мм диаметр и 21 мм длина, задний вал 8 мм диаметр и 11 мм длина, 425 унций или 28 кг. См удерживающий крутящий момент)
Рисунок:
Проводка:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-
Использование или применение
Эти продукты широко используются в гравировальной машине, 3d-принтере, медицинском оборудовании,

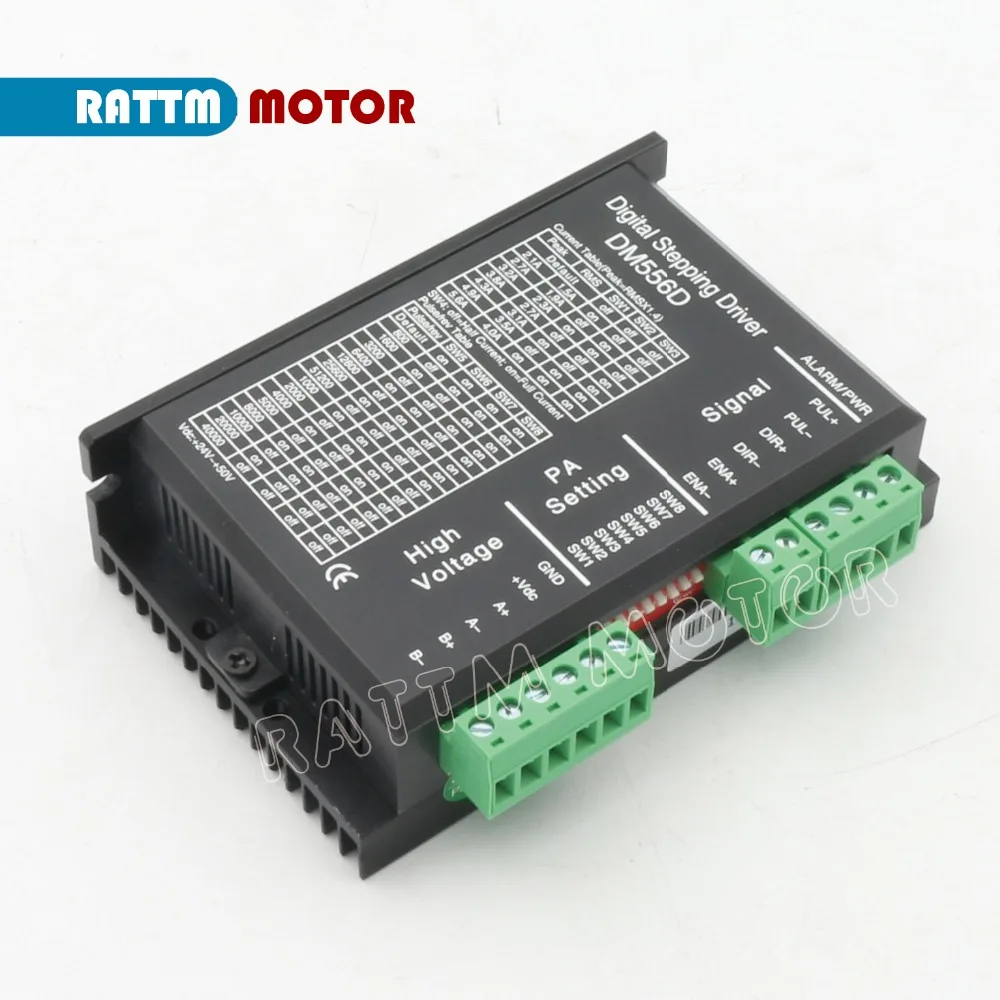

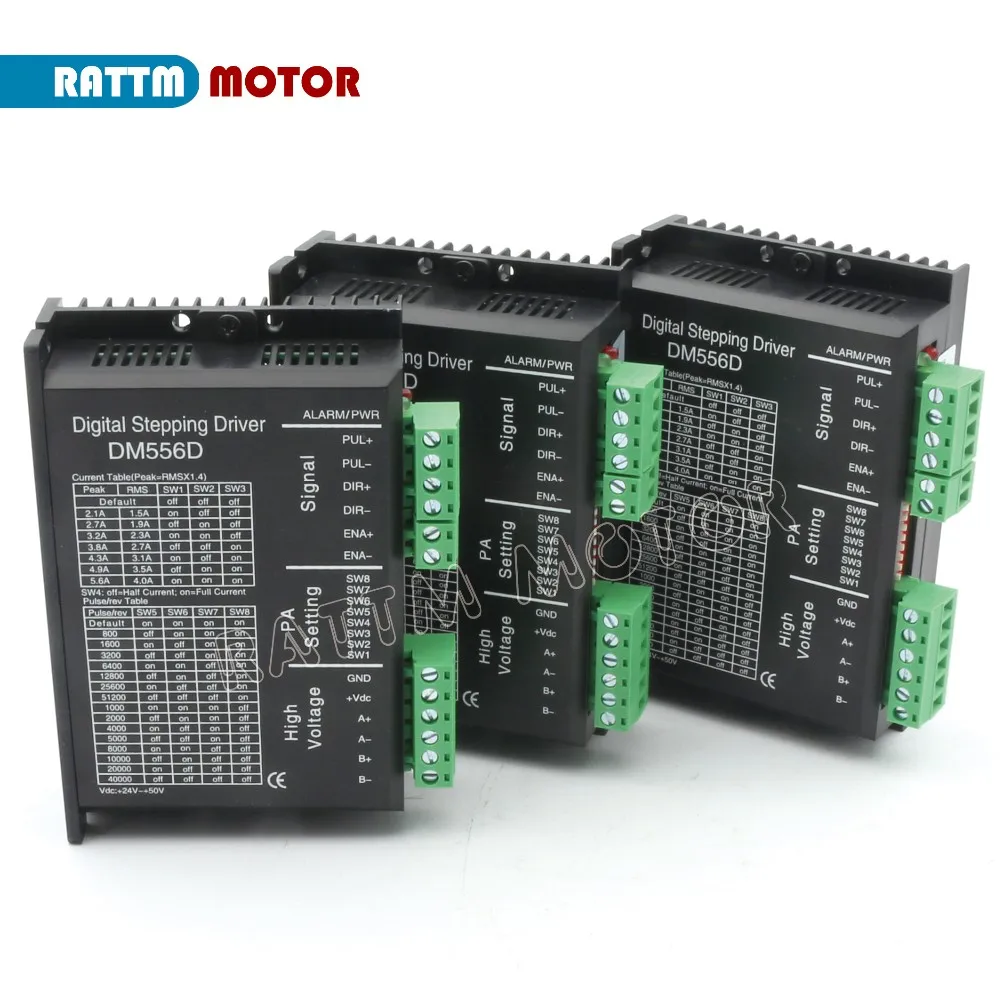

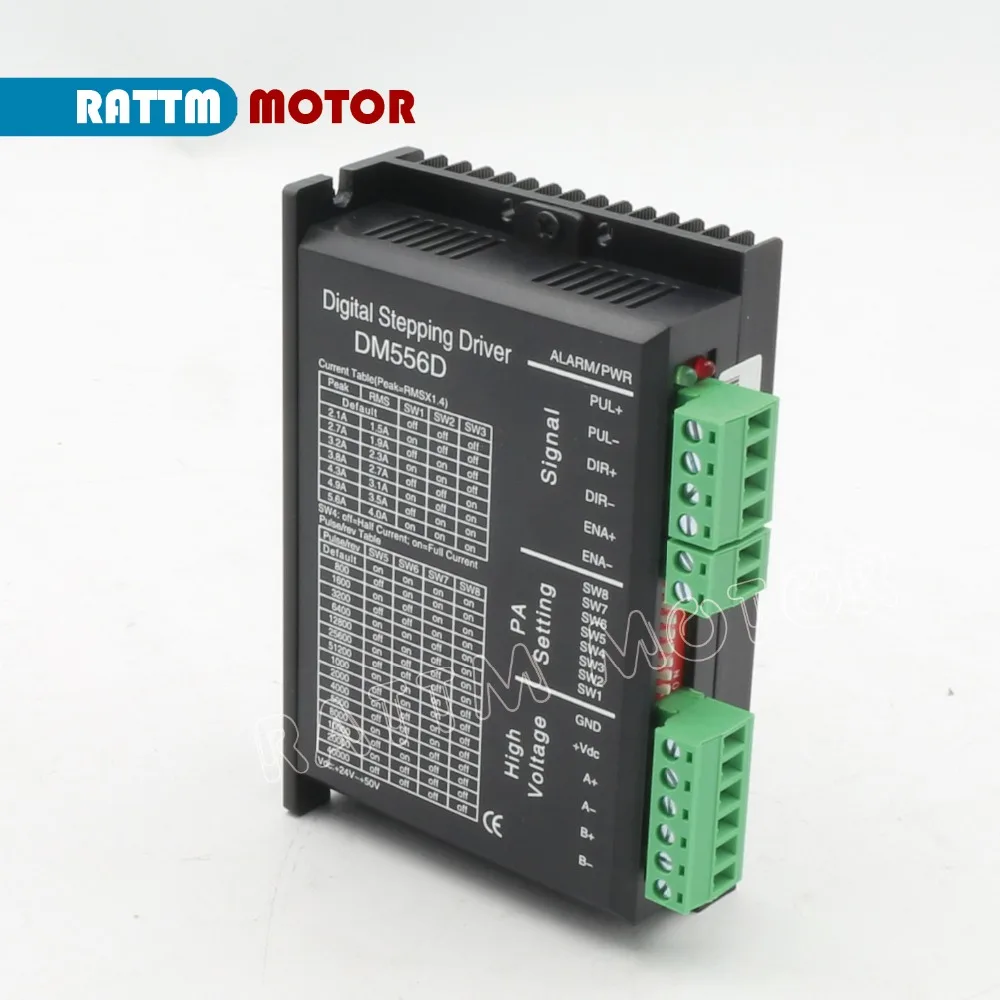

Спецификация привода шагового двигателя DM556D
Суммируйте
DM556D-это новое поколение высокая производительность цифровой шаговый двигатель привода, 32 bit DSP технология, приложение управления с функциями снижения уровня шума и подавления вибраций двигателя Бег алгоритм значительно, которая имеет преимущества низким уровнем шума, низкая вибрация, низкие температурные характеристики.

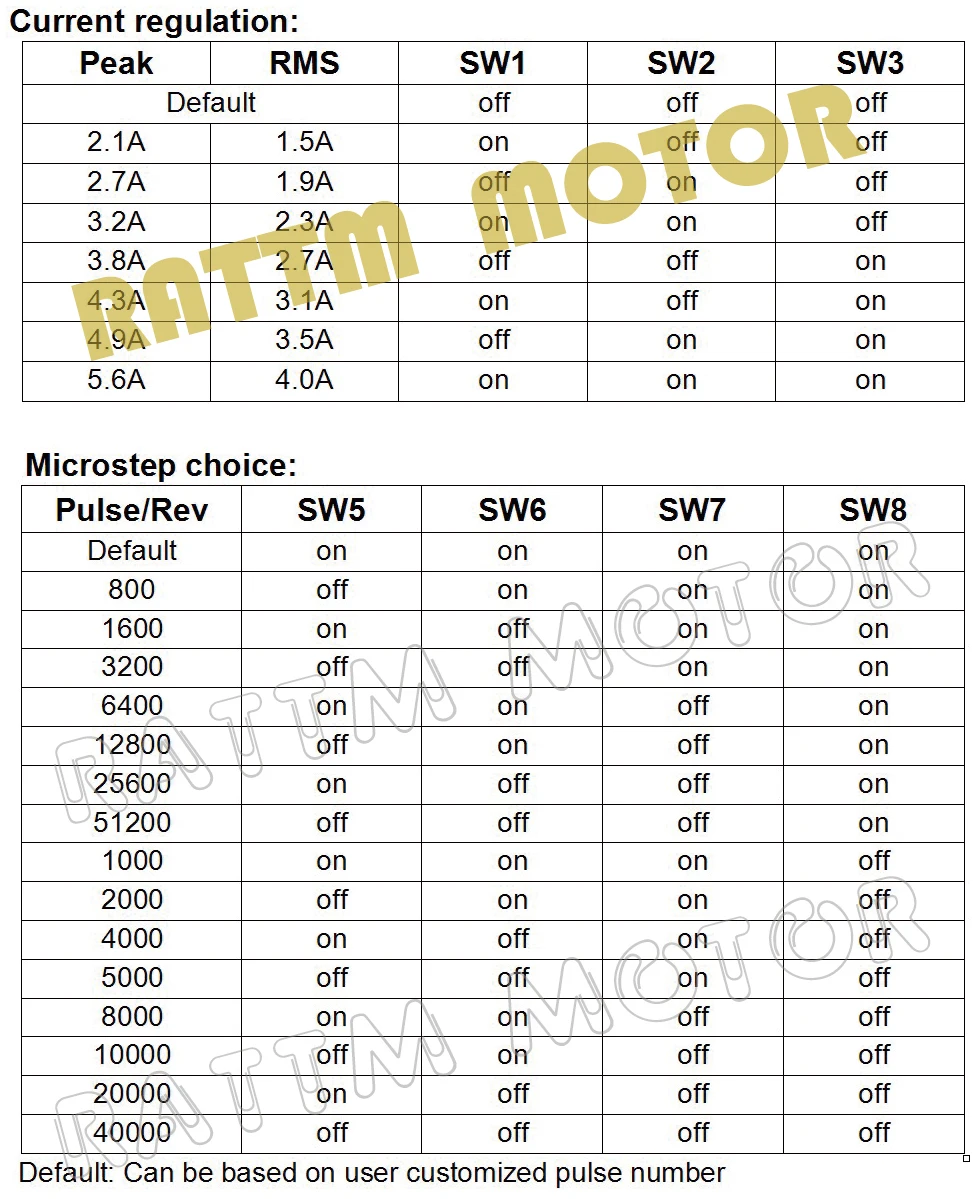

Напряжение привода-24 В-50 В постоянного тока, подходит для тока в двухфазном гибридном шаге, который меньше 5,6 а различных типов двигателя. Микро шаг 16, максимум делится на 51200 импульсов за оборот (1/256); Пиковый ток находится в диапазоне 2.1A-5.6A, выходной ток составляет всего 8 файлов; С автоматическим потоком, самопроверкой, перенапряжением, пониженным напряжением и функцией перегрузки по току
Основная область применения
Подходит для всех видов среднего, малого оборудования автоматизации и инструмента. Например: маркировочная машина, режущая машина, упаковочная машина, плоттер, гравировальный станок, станки с ЧПУ и т. д. Желаемый эффект при низкой стоимости, низкая вибрация, низкий уровень шума, высокая точность, высокоскоростное оборудование.Характеристики.-
Application 1Semiconductor Equipment
-
Application 2Milling Machine, Engraver Machine
-
Application 3CNC Routers
-
Back shaft length11mm
-
Front shaft length21mm
-
Lead wire4pcs
-
NameNEMA23 CNC stepper motor
-
Place of OriginJiangsu, China (Mainland)
-
Shaft diameter8mm
-
Size57x57x112mm
-
Вес логистики6.500
-
Каждая упаковка3
-
Крутящий Момент425 Oz-in/280Ncm
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер модели23HS2430B
-
Продано Вsell_by_lot
-
ПроисхождениеКитай
-
Размер логистики - высота (см)25
-
Размер логистики - длина (см)30
-
Размер логистики - ширина (см)20
-

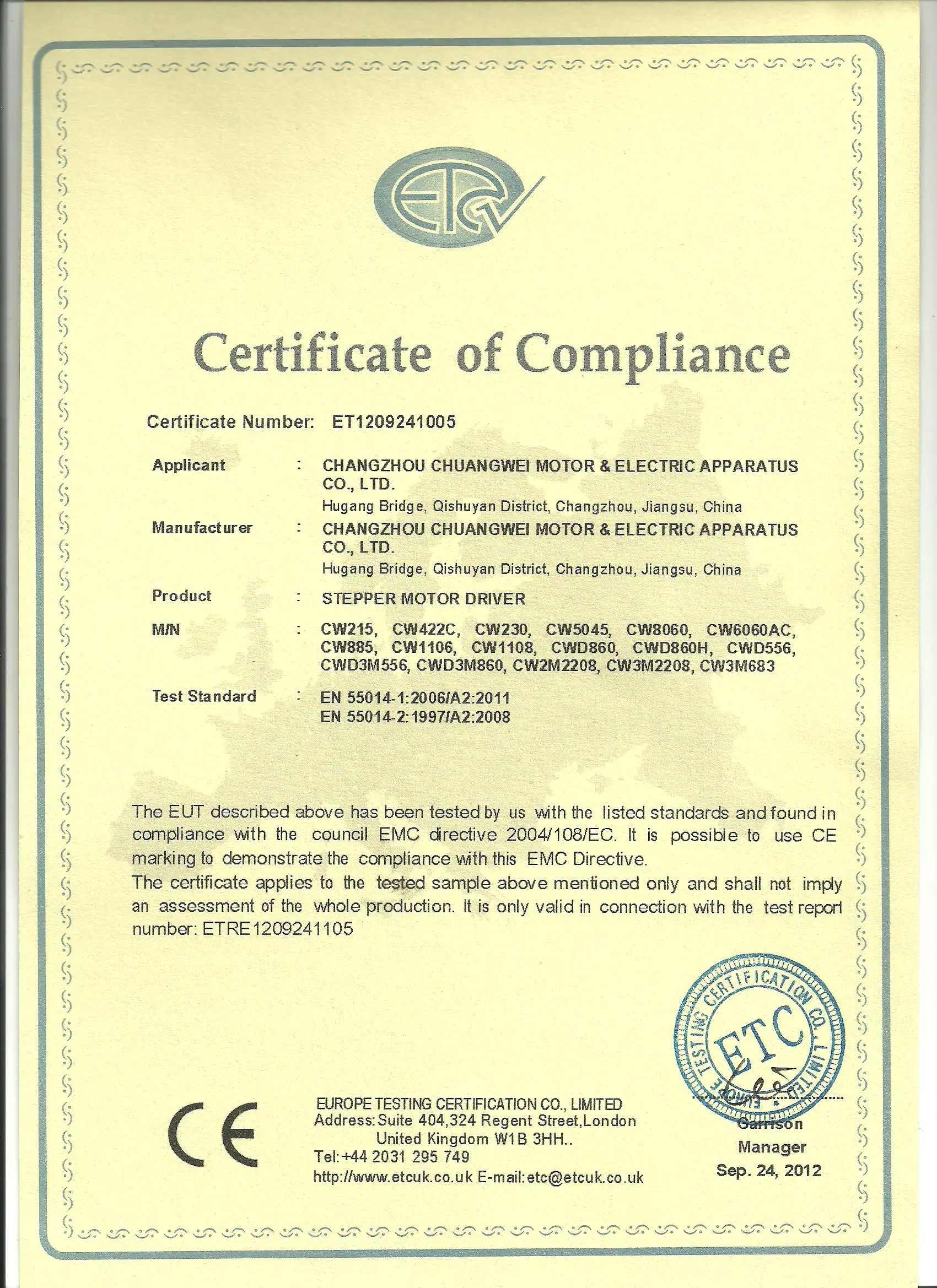

СертификацияUL
-
ТипHYBRID
-
Ток / Фаза3.0A
-
Угол Шага (градусы)1.8
-
Фаза2
