, Европейские размеры, Бесплатная 3 оси Nema23 шаговый двигатель набор контроллеров CNC, 270oz-in 76 мм и TB6600 мотор драйвер USB Mach3 карты и 24V Мощность питания
POWACE CNC-Cutting Tools Store - Надежность 94.5%
Более 244 подписчиков, дата открытия магазина 07.10.2015
- Положительные оценки: 96% (117)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 07.04.2022
Хорошие новости:У нас есть склад в некоторых странах, проверьте как сильфоны

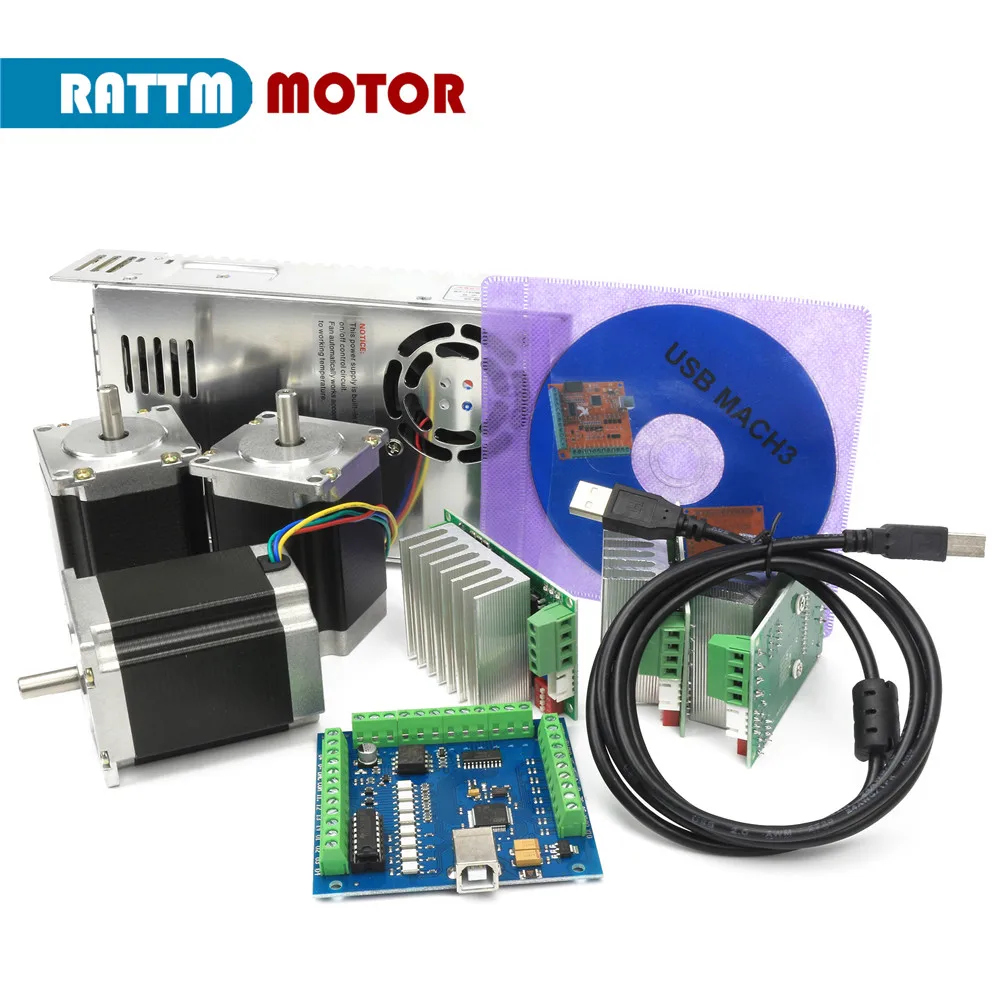

Посылка включает:
3x 23HS8430 шаговый двигатель
3x TB6600 Драйвер шагового двигателя

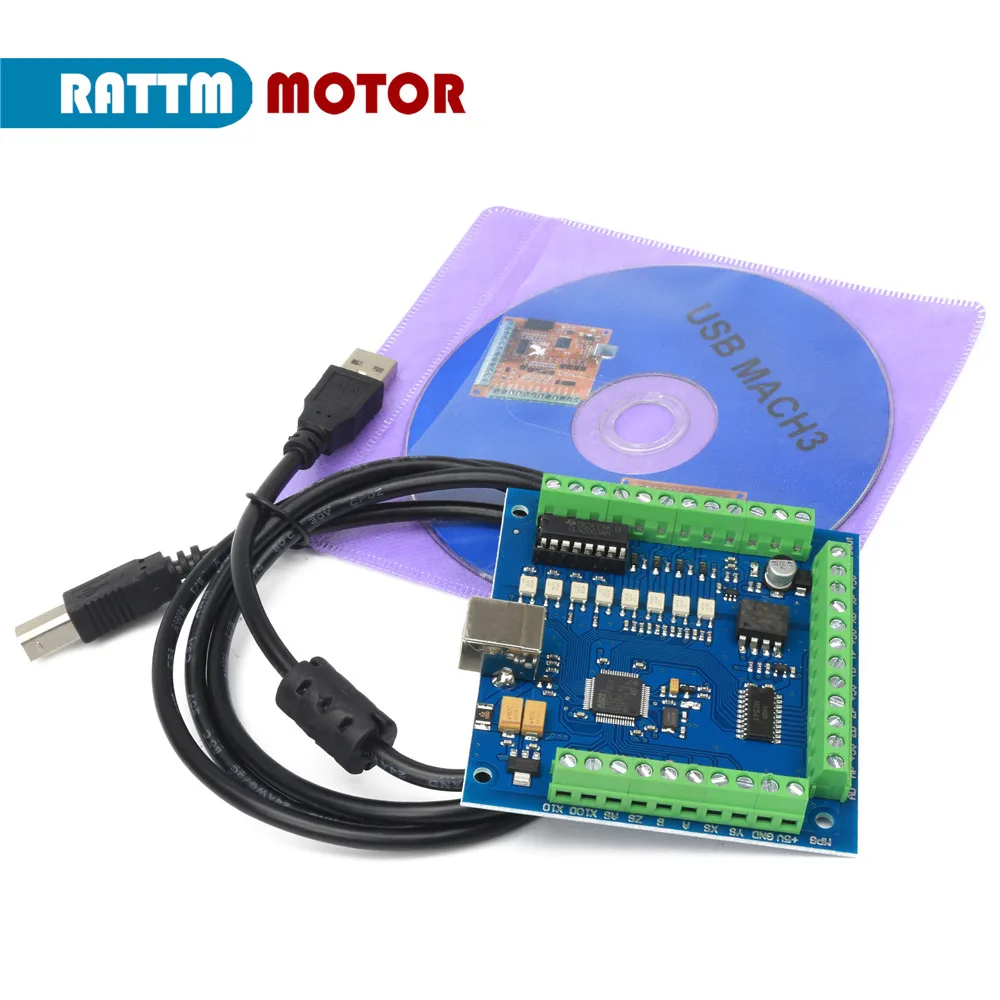

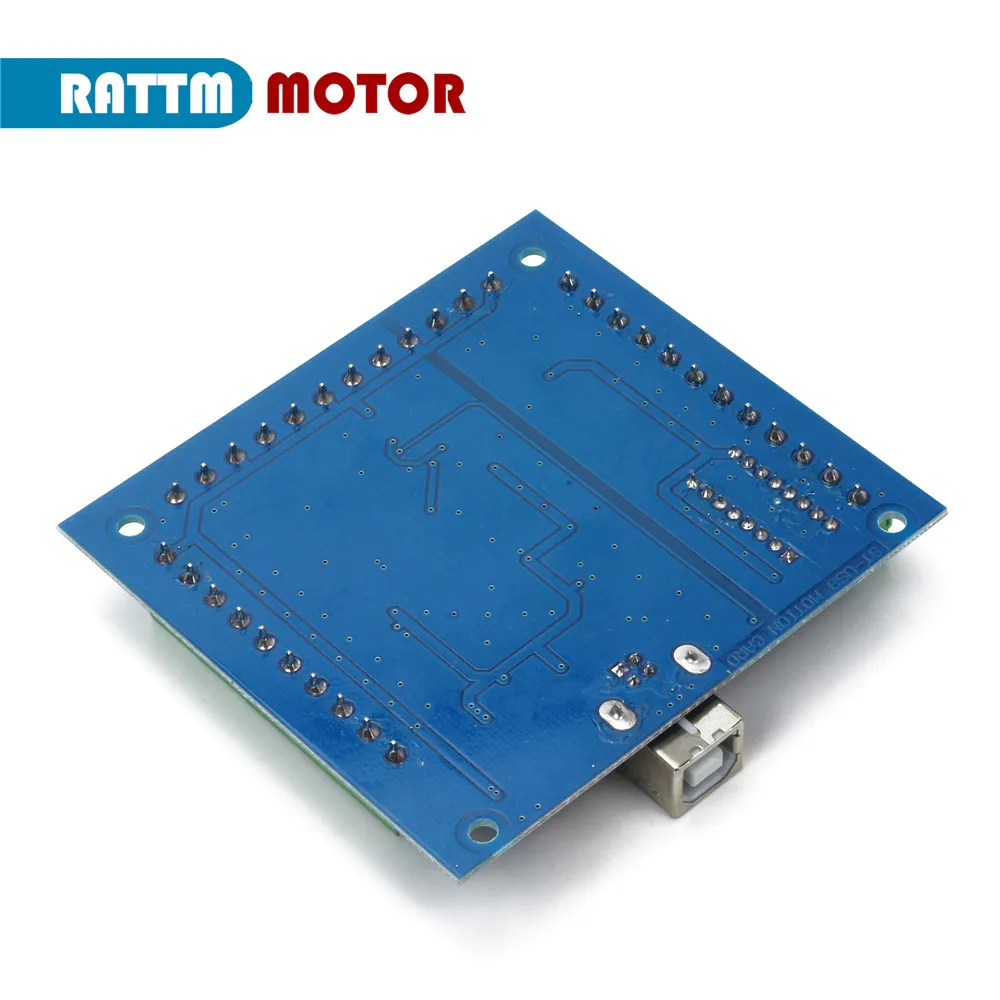

1x Mach3 USB карта движения STB4100 V2.1
1x350W 24V импульсный источник питания
1x кабель и CD
Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.
Пожалуйста, обратите внимание:
После размещения заказа, пожалуйста, оставьте свой адрес электронной почты, мы можем отправить вам руководство на английском языке
Общая Спецификация:
Точность угла шага: + - 5% (полный шаг, не нагрузка)
Точность сопротивления: + - 10%
Точность Индуктивности: + - 20%
Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)
Температура окружающей среды ----------- 20deg ---- + 50deg
Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока
Прочность изоляции -------- 500VAC в течение одной минуты
Технический паспорт (23HS8430,8 мм диаметр вала, 270oz-in или 18кг. cm Крутящий момент)
Рисунок:
Проводка:
Красный: A +
Зеленый: A-
Желтый: B +
Синий: B-
Характеристика:
1. Выходной ток плавно регулируется, чтобы удовлетворить ваши различные требования к применению.
2. Автоматическая функция полупотока. Он также оснащен автоматическим выключателем полупотока, который прост в использовании.
3. Используйте Высокоскоростной оптический Лотос 6N137 для обеспечения высокой скорости, не теряя шаг.

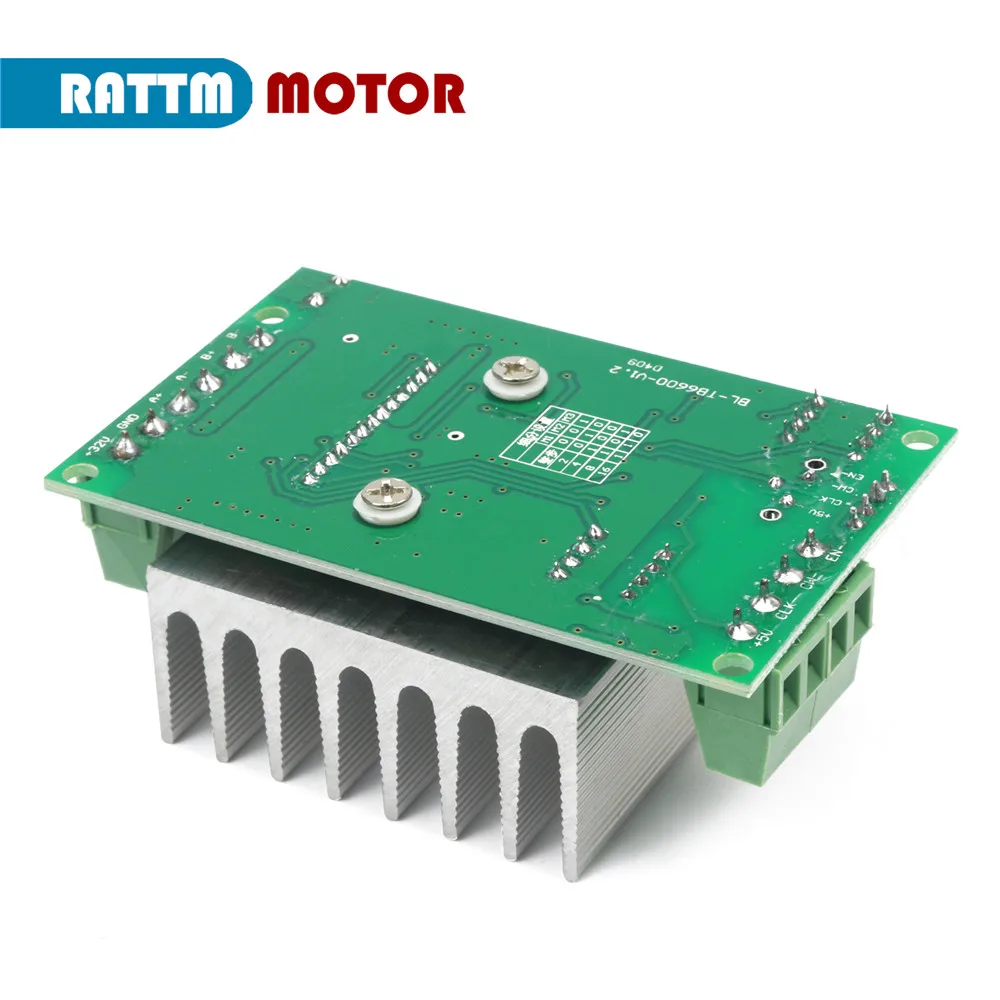

4. Инструкции по разделению печатаются на задней части доски.

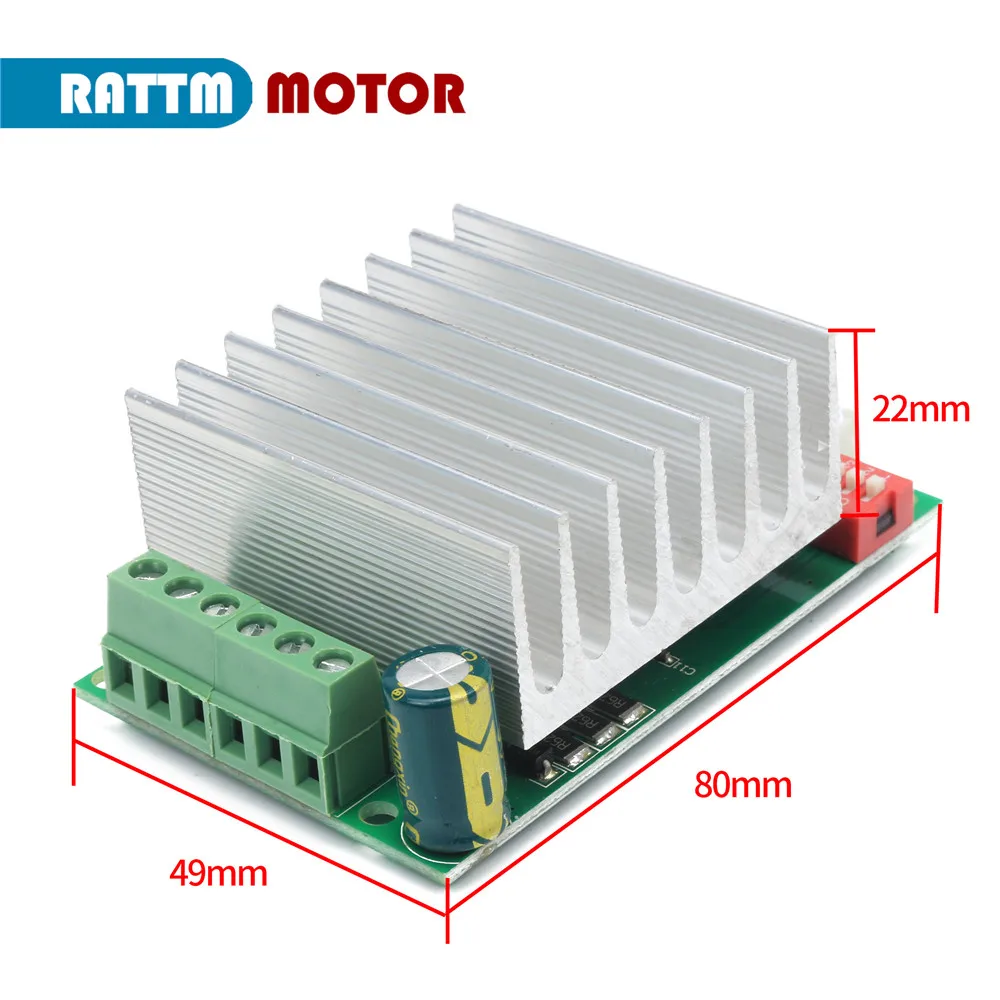

5. Принимает увеличенный радиатор, хорошее тепловыделение.
6. С функцией защиты от короткого замыкания, без беспокойства.
7. Используя общий режим ввода анода, есть два входных разъема, проводка более удобна.
Параметры:
1. Рабочее напряжение-10 В-45 В постоянного тока. Рекомендуется использовать импульсный источник питания DC32V для источника питания.
2. Принять 6N137 высокоскоростной оптический корень лотоса для обеспечения высокой скорости, не теряя шаг.
3. Использование нового высокотокового, высоковольтного TB6600HG нового оригинального чипа Toshiba, с выключением низкого напряжения, выключением перегрева и перегрузки по току, а также защитой от короткого замыкания по сравнению с TB6560.
4. Номинальная максимальная выходная мощность достигает: ± 4,5a.
5. Подходит для 42, 57, 86 двухфазных/четырехфазных/четырехпроводных/шестипроводных шаговых двигателей в пределах 4.2A.
6. Автоматическая функция полупотока.
7. Разделение: полный шаг, половина шага, 1/4 шаг, 1/8 шаг, 1/16 шаг, максимум 16 делений.
-
ApplicationMilling Machine, Engraver
-
Driver nameTB6600 White
-
Mach3 USB Motion CardSTB4100 V2.1
-

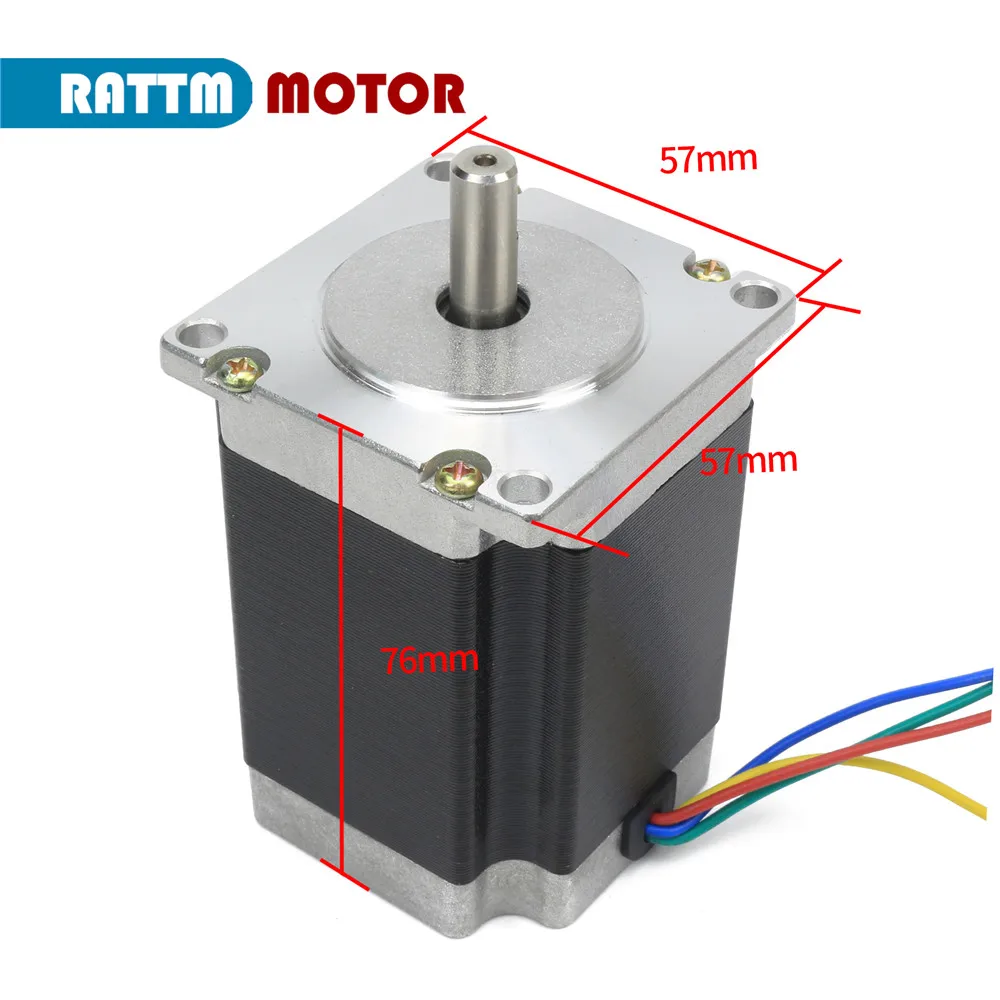

Motor size57x57x76mm
-
Motor wire4pcs
-
Name3 axis CNC stepper motor
-
Power supply350W,24V
-
Вес логистики8.000
-
Каждая упаковка1
-
Крутящий Момент270 oz-in/180N.cm
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер модели23HS8430/CW5045
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)20
-
Размер логистики - длина (см)35
-
Размер логистики - ширина (см)25
-
СертификацияЕвропейский сертификат соответствия
-
ТипHYBRID
-
Ток / Фаза3A
-
Угол Шага (градусы)1.8
-
Фаза2
