3-осевой шаговый двигатель NEMA23 76 мм 3A 270oz-in и 3-осевой TB6560 плата контроллера драйвера и 350 Вт 24 в источник питания

Примечание:

Посылка включает:

· 1x3 оси TB6560 шаговый двигатель драйвер платы V тип(Высокоскоростная оптопара)

· Шаговый двигатель 3x23HS8430(76 мм длина, 270oz-in,3.0A)

· 1x350W 24V импульсный источник питания

· 1 параллельный кабель DB25

· 1 вентилятор, 4 винта M4

• Руководство пользователя на английском и китайском языках для 3 оси драйвер платы отправим товар службой доставки e-mail.

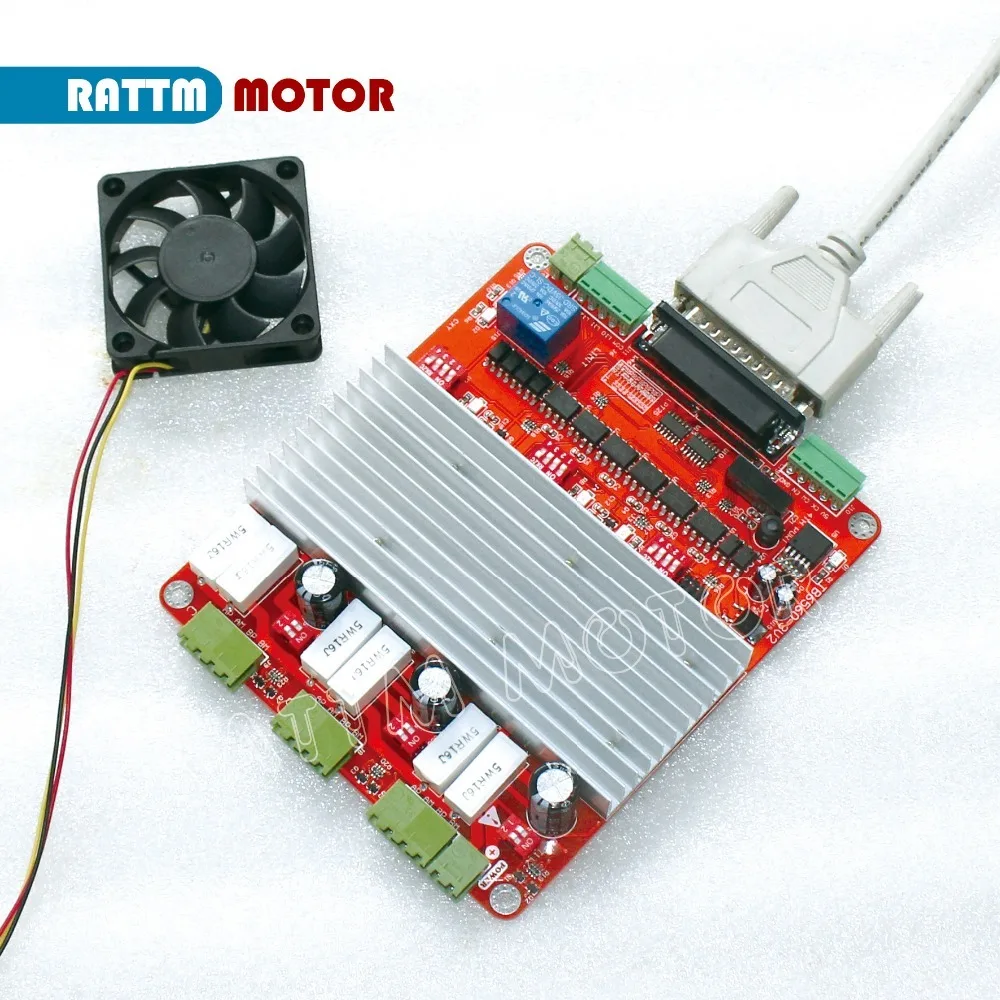

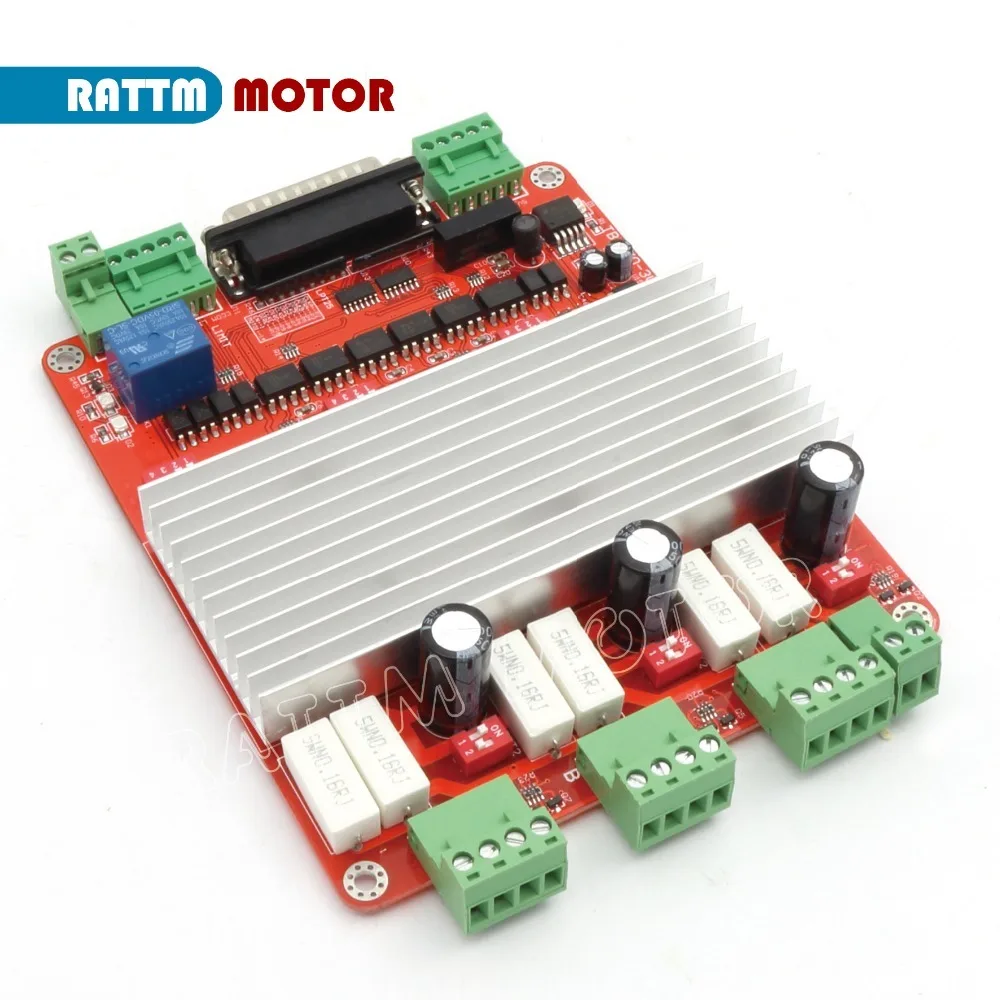

1. 3 оси шагового двигателя драйвер платы

CNC шаговый двигатель драйвер платы TB6560, новый чип TB6560AHQ TOSHIBA, максимальный выходной пиковый ток может достигать 3.5A, эта плата водителя может водить 2-фазный или 4-фазный шаговый двигатель, чьи ток в режиме ожидания составляет менее 3A.

Особенности:

1. Он может управлять три оси, 4thaxis расширения, чтобы облегчить ваши потребности 4-осевой обрабатывающий при работе;

2. Выходное реле шпинделя, простое в использовании программное обеспечение, такое как mach3 для управления запуском и остановкой шпинделя;

3. Функции управления полупотоком и эффективность остановки двигателя, когда ток уменьшен до минимального;

4. Интерфейс с вентилятором, вы можете добавить вентилятор по вашему выбору;

5. С 3 Проводами 0,8-3.5A (Пиковый) Номинальный выход двухфазного регулируемого тока биполярного шагового двигателя привода;

6. Стандартный интерфейс параллельного порта, поддержка программного обеспечения серии MACH2, KCAM4;

7. С оптической изоляцией и изоляцией источника питания постоянного тока, полной защитой вашего компьютера параллельного порта и оборудования;

8. С концевым переключателем, можно подключить 4 aixs концевой выключатель;

9. Поддержка четыре microstepping -- 1,1/2,1/8,1/16;

10. 12-36 в одиночный импульсный источник питания, микрочипы для использования в качестве источника питания 5 В, стабильный и маленький;

11. Используя RC + 7414 автоматический полупоток, ток автоматически уменьшается, когда шаговый двигатель останавливается, чтобы уменьшить тепло.

2. Шаговый двигатель

Технические характеристики

Часть №:23HS8430 одиночный вал

Размер оправы:NEMA23

Угол шага:1,8 градусов

Ток:3.0A/фаза

Сопротивление:1,0 Ом/фаза

Индуктивность:3,5 мгн/фаза

Удерживающий крутящий момент:180н. См/22кг-см 308oz-in

Инерция ротора:440g-cm2

Количество проводов:4 шт.

Вес:1,10 кг

Длина:76 мм

(Вал: одиночный вал, диаметр 8 мм, Длина 21 мм с двойной плоской длиной 8 мм

Примечание: Если вам нужен двойной вал, пожалуйста, свяжитесь с нами, мы можем произвести.)

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

3. Импульсный источник питания

350W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 24v/10A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло

4. Использование или применение

Эти продукты широко используются в гравировальной машине, принтере, медицинском оборудовании,

Вышивальная машина, сценическое освещение, автоматизация текстиля, печать,

Оборудование для автоматизации упаковки и других отраслей промышленности.
