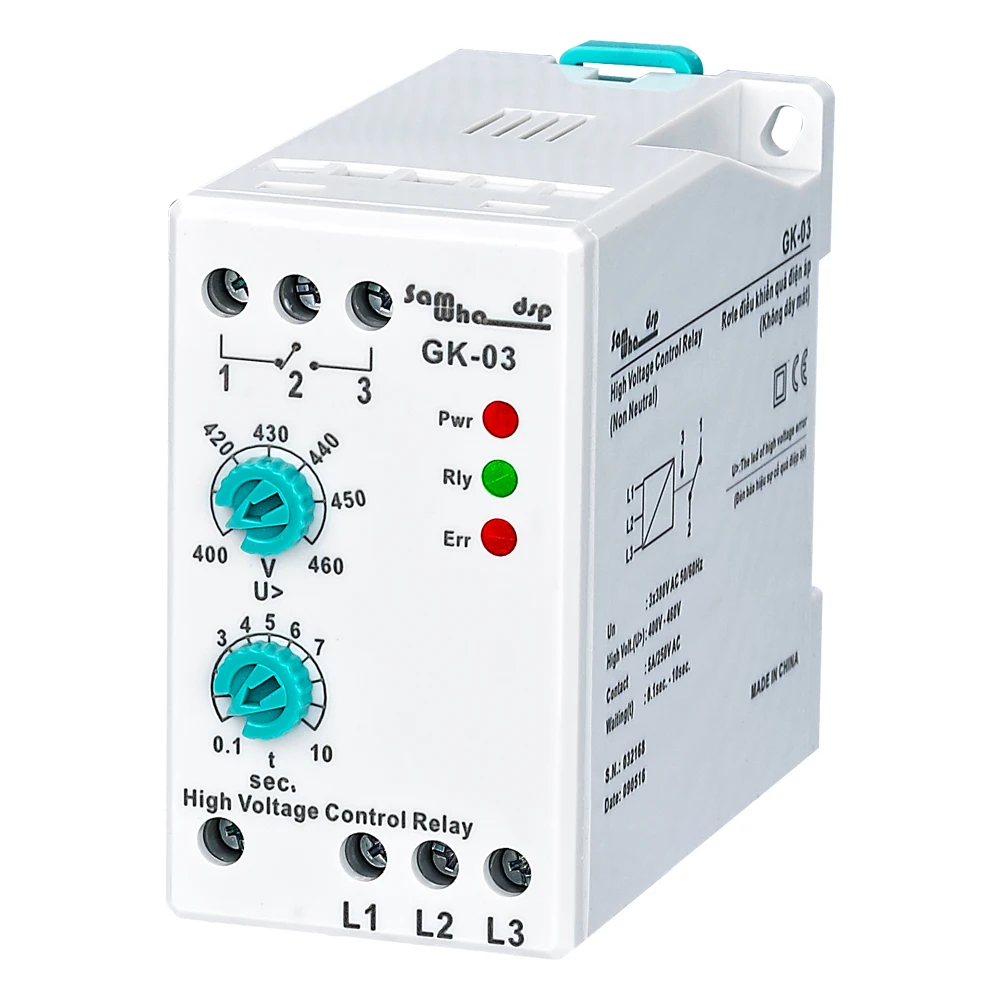

Аналоговое регулируемое защитное реле Samwha-Dsp GK-03 (3*380 В ненейтральное)

Общий

Реле регулятора напряжения предназначены для избежания сбоев сетевого напряжения для устройств, имеющих чувствительное рабочее напряжение.

Использование и принцип работы

Сделайте соединения в соответствии со схемой. Установите прибор в соответствии с необходимым электрическим зарядом. Когда питание включено, если напряжения совпадают с настроенными, светодиод реле включается и реле тянет. В этом случае контакт out (NO)3 полюса. Когда значения напряжения являются нормальными, релейные релизы и светодиод выключаются после ожидания установленного времени. В этом чехле контактный выход (NC)1.Тип GK-03 имеет соответствующий светодиод для высокого напряжения и сбоя фазы.

Обслуживание

Выключите устройство и отпустите от подключений. Очистите ствол устройства тампоном. Не используйте проводник или химические вещества, которые могут повредить устройство. Убедитесь, что устройство работает после очистки.

Предупреждения

Используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите выключатель и автоматический выключатель в сборе.Поставьте выключатель и автоматический выключатель рядом с устройством, оператор может легко дотянуться.Отметьте выключатель и автоматический выключатель как отпускающее соединение для устройства.

Технические характеристики

Рабочее напряжение (Un).... : 3x380 В переменного токаРабочая частота ....... : 50/60 Гц.Высокое напряжение (U>)... : 400 В-460 ВОжидание (t)....................... : 0,1сек-10сек.Рабочая мощность... ....... : <6 ваРабочая температура .. : -20 °C ..... + 55 °CДисплей. : Силовой светодиод, релейный светодиод, погрешный светодиодТип соединения. : Клеммное соединениеКонтакт ....................:5A/250V AC (резистивная нагрузка)Диаметр кабеля ................. : 2,5 мм²Вес. : Макс. 210гр.Монтаж ........................... : В Вертикальном сбореПанель или собрана на din рейкуРабочая высота .......... : <2000 метра

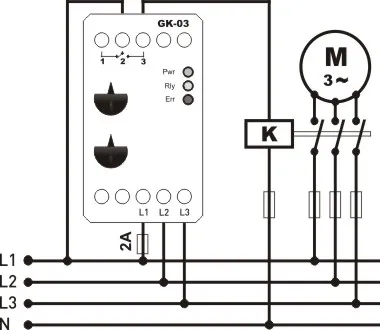

Схема подключения

Размеры
