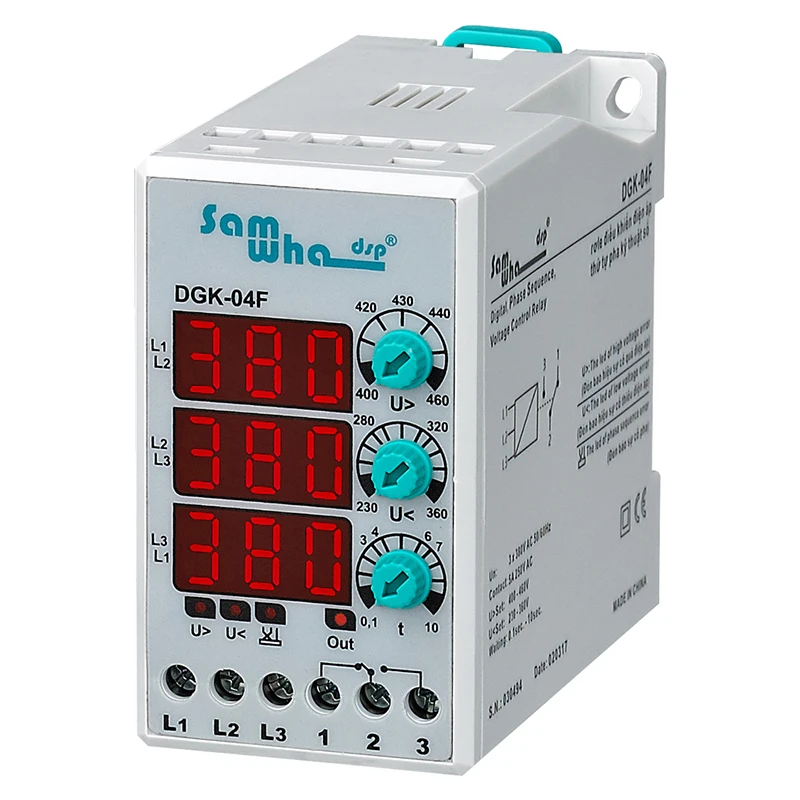

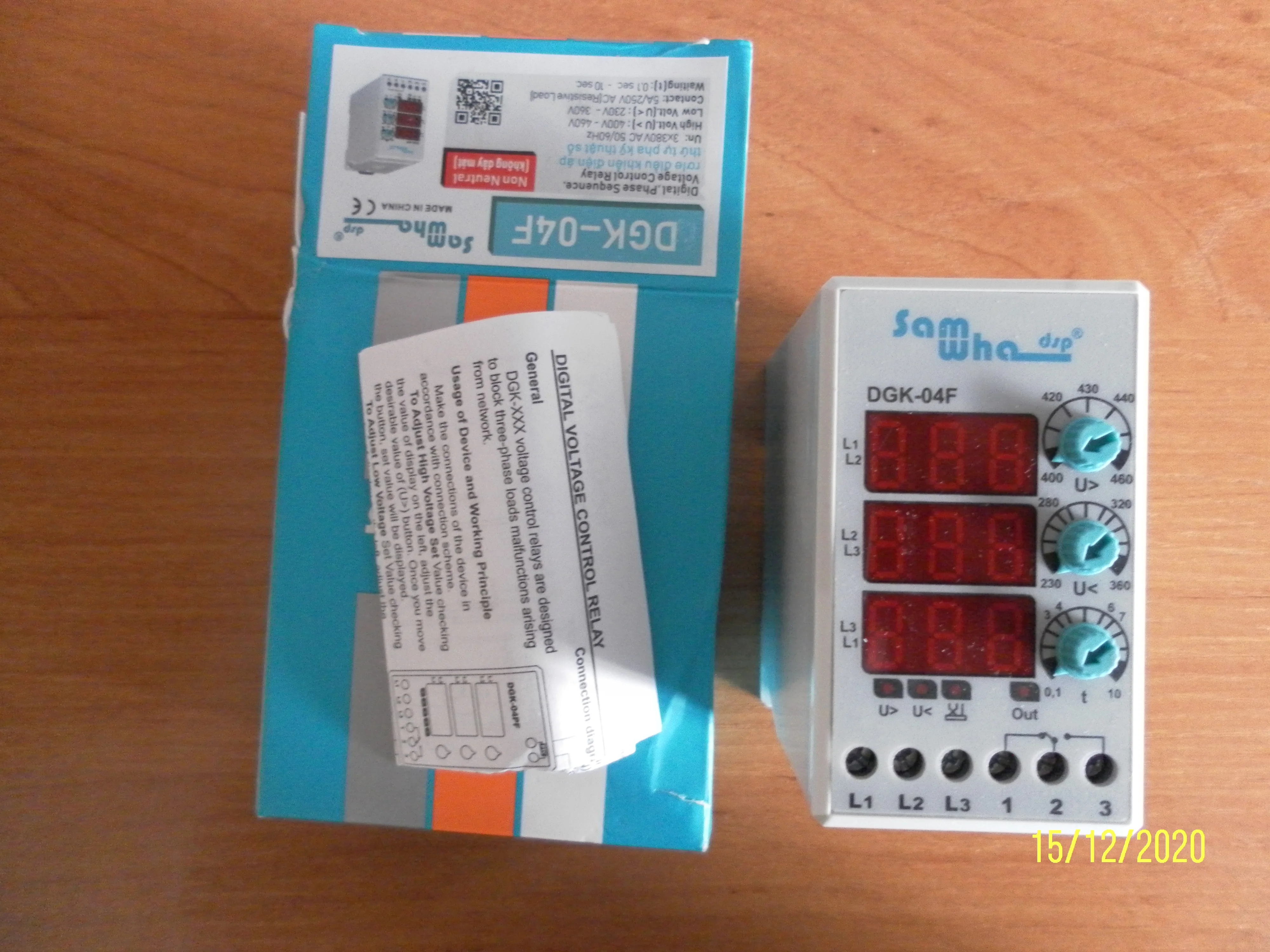

Реле Напряжения Samwha-Dsp DGK-04F, 3 фазы, защита от отказа, ненейтральное напряжение (3*380 В)

Общие

Реле управления напряжением DGK-04F предназначены для блокировки трехфазных неисправностей нагрузки, возникающих из сети.

Использование и принцип работы

Сделайте соединения устройства в соответствии со схемой подключения.Для настройки набора высокого напряжения: проверка значения дисплея слева, отрегулируйте желаемое значение кнопки (u>). Как только вы переместите кнопку, будет отображено значение set.Для настройки набора низкого напряжения: проверка значения дисплея слева, отрегулируйте желаемое значение кнопки (u<).С помощью кнопки Настройка-это значение отображения на левом дисплее. Через 4 секунды дисплееры показывают значения напряжения.Как только устройство включено, сначала отображаются предварительно отрегулированные установленные значения и через 2 секунды появляются значения напряжения. Когда фазы R, S и T находятся между отрегулированными значениями напряжения, светодисветодиодный реле (Out) горит и контакт (2-3) закрыт. Если между фазовыми значениями установлено заданное значение высокого напряжения, он держится в течение 3 секунд (фиксировано), а затем светодиод реле (Out) выключен, ошибка высокого напряжения (U>) светодиодный горит и контакт (2-3) открывается. Независимо от того, какое значение фазового напряжения высокое, его дисплей мигает, контакт (2-3) открыт. Когда значения напряжения падают на 5 в ниже установленного значения, он удерживает отрегулированное время ручки (t), а затем горит светодиод реле (Out), погрешность высокого напряжения (U>) светодиодный выключен и контакт (2-3) закрыт.Если фаза-фаза падает ниже установленного значения низкого напряжения, он держится за отрегулированное (t) время, а затем светодиод реле (Out) выключается, светодиод ошибки низкого напряжения (U<) включен и контакт (2-3) открыт. Независимо от того, какое значение фазового напряжения низкое, его дисплей мигает, контакт (2-3) открыт. Когда значения напряжения наклоняются на 5 в выше установленного значения, он удерживает регулируемое время ручки (t), а затем горит светодиод реле (Out), светодиодный ОД ошибки низкого напряжения (U<) выключается и контакт (2-3) закрыт.Фазовая защита доступна на DGK-04F/DGK-04PF. Когда последовательность фаз обратная или Потеря фазы, контакт (2-3) открывается и горисветодиодный ошибки последовательности фаз (X1).

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводники или химикатыМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборку.Поместите переключатель и автоматический выключатель рядом с устройством, оператор можетЛегко добраться.Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

Характеристики

Рабочее напряжение (Un).... : 3x380 В переменного токаРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <6ваРабочая температура .. : -20 °C ..... + 55 °CВысокое напряжение (U>)........... : 400 В-460 ВНизкое напряжение (U<)............ : 230 В-360 вОжидание (t)....................... : 0,1 сек-10 сек.Дисплей. : 3x 3-значный 9 мм дисплей и светодиодыТочность измерения... : ± % 1Тип соединения. : Клеммное соединениеКонтакт ....................:5A/250V AC (резистивная нагрузка)Диаметр кабеля ................. : 2,5 мм ²Вес. : Макс. 220гр.Размеры отверстий панели ................ : 91x91 ммМонтаж ........................... : Вертикальная сборкаПанель или в сборе на din рейкуРабочая высота .......... : <2000 метра

Размеры

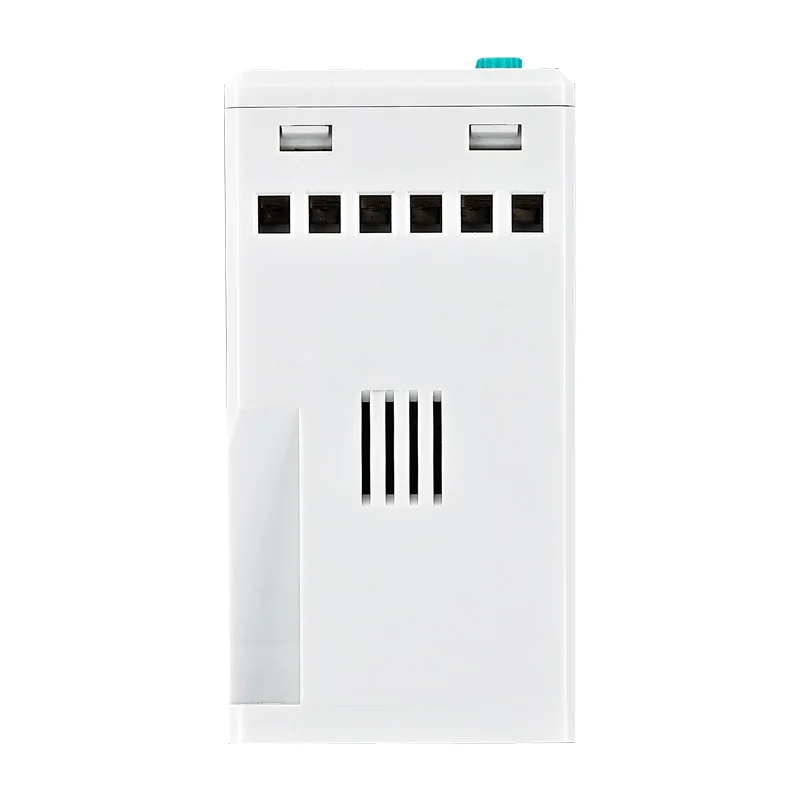

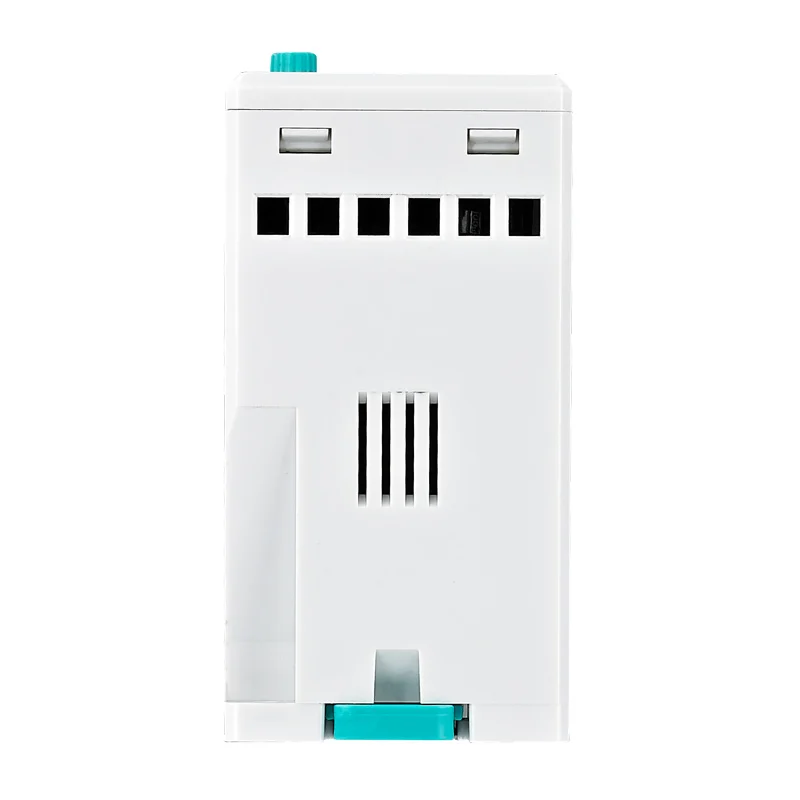

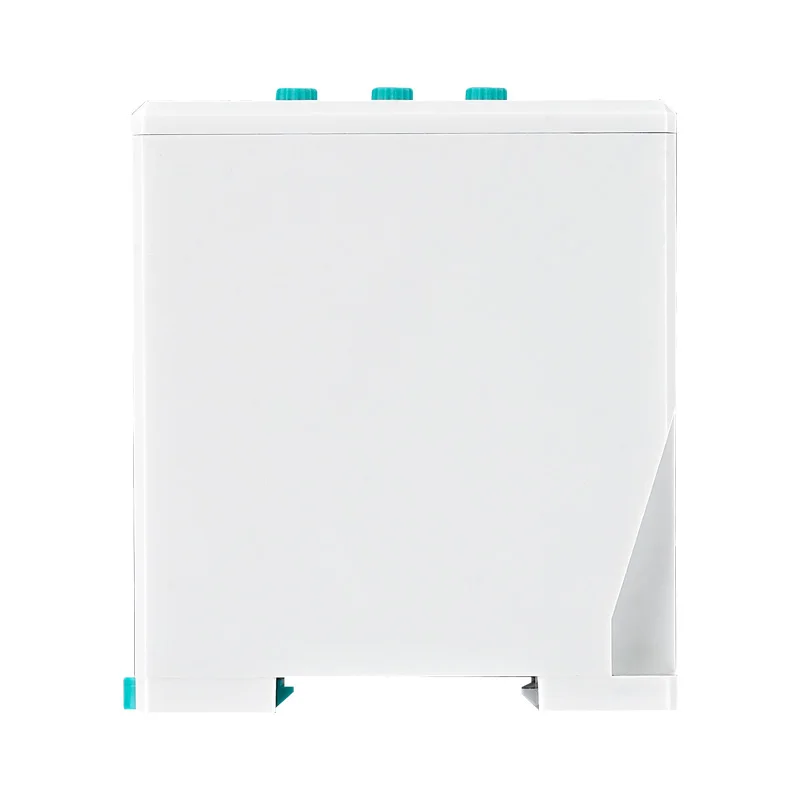

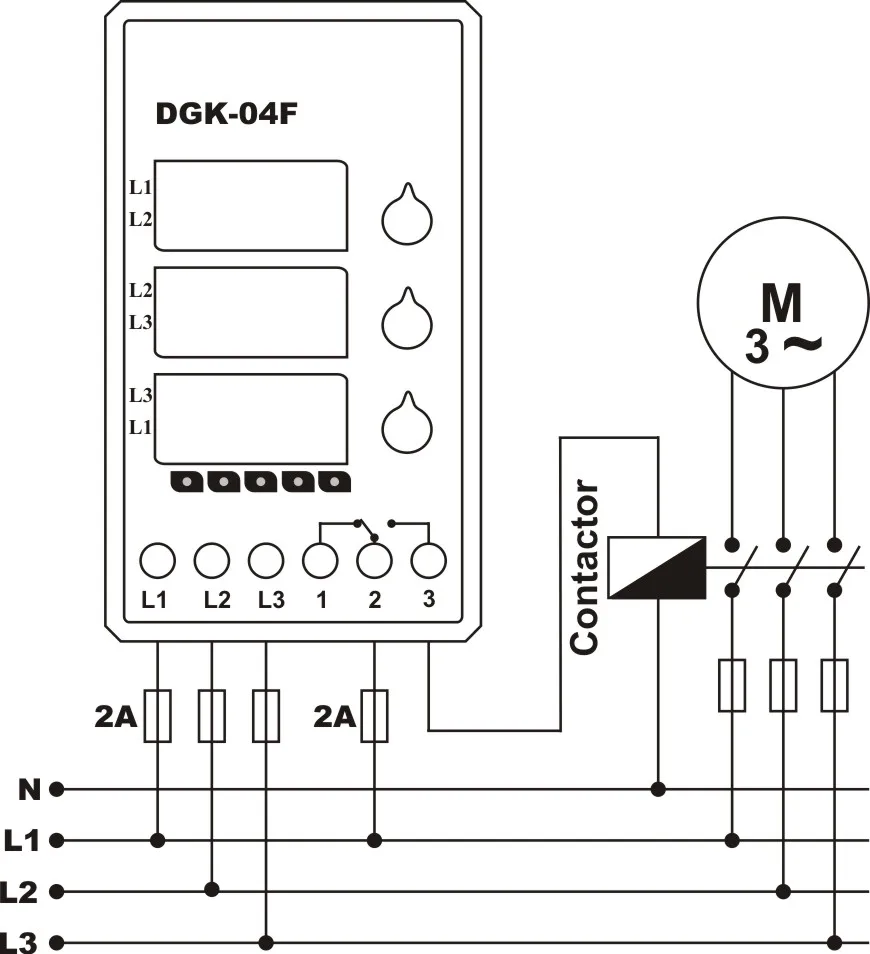

Схема подключения
