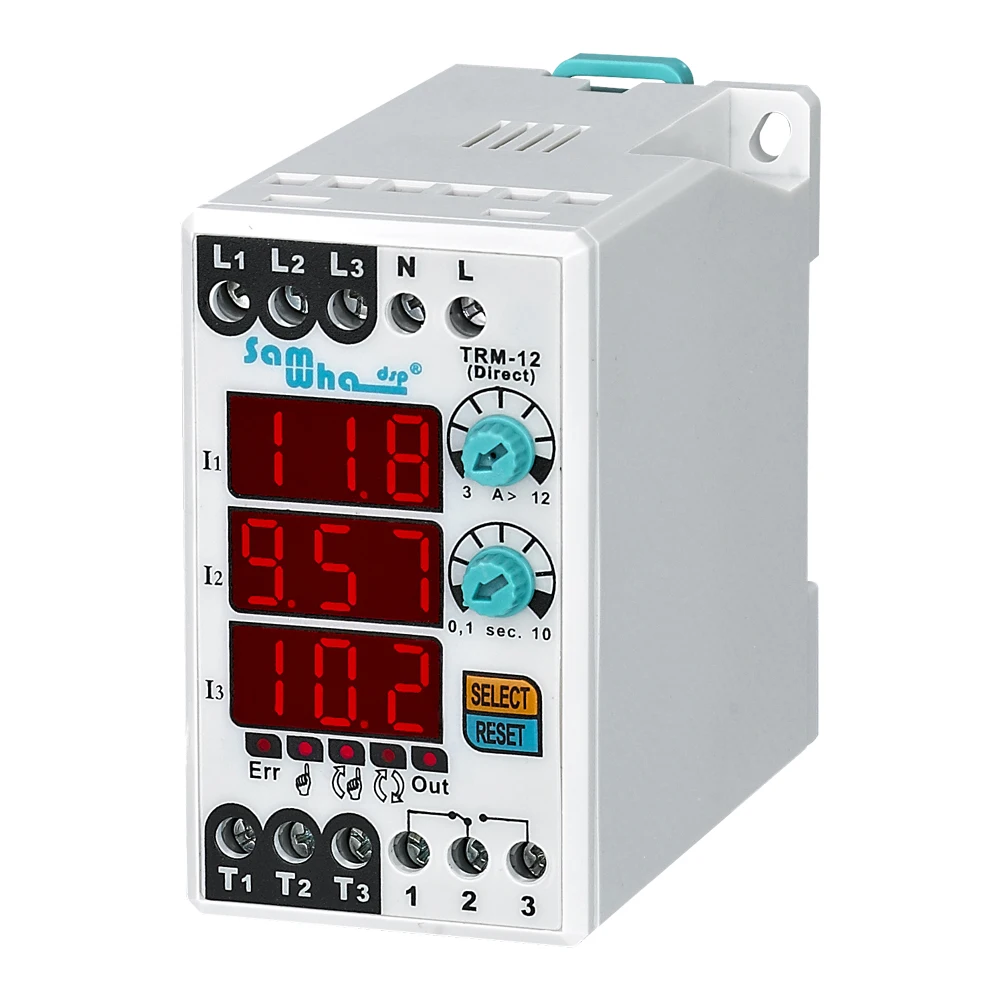

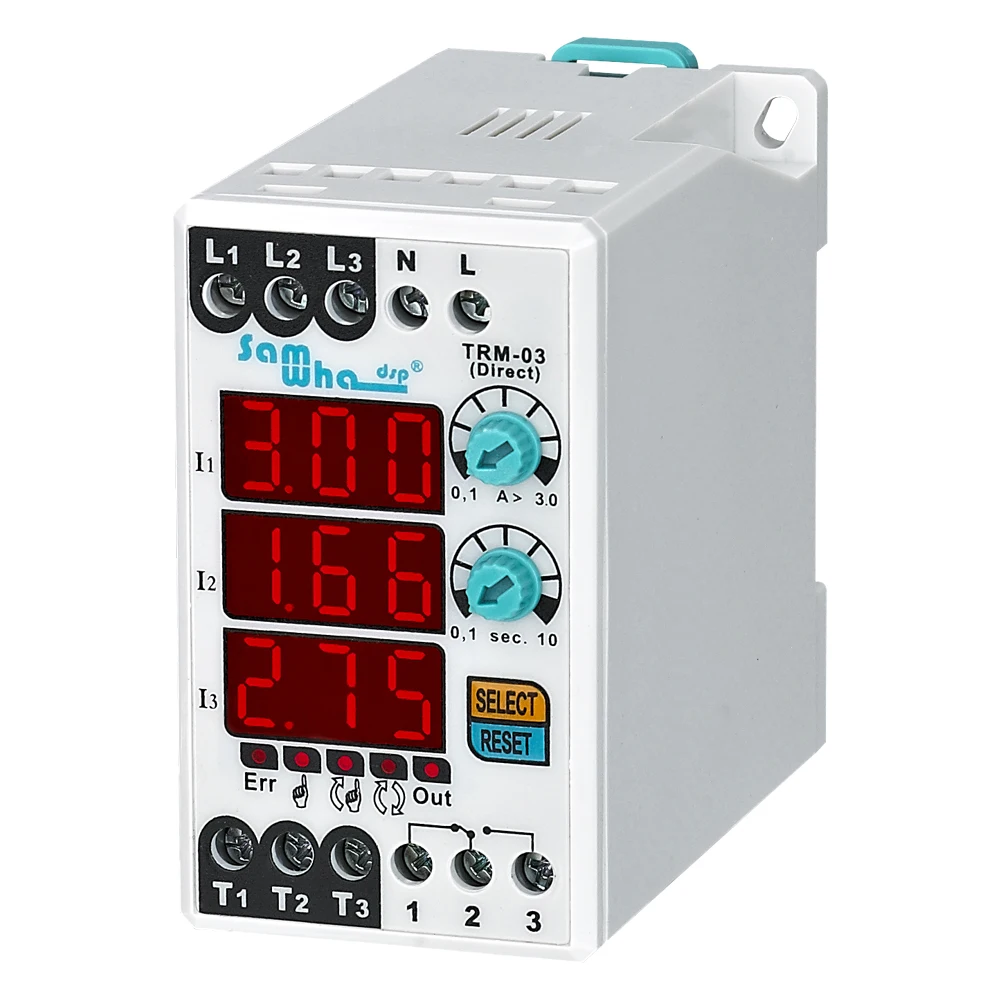

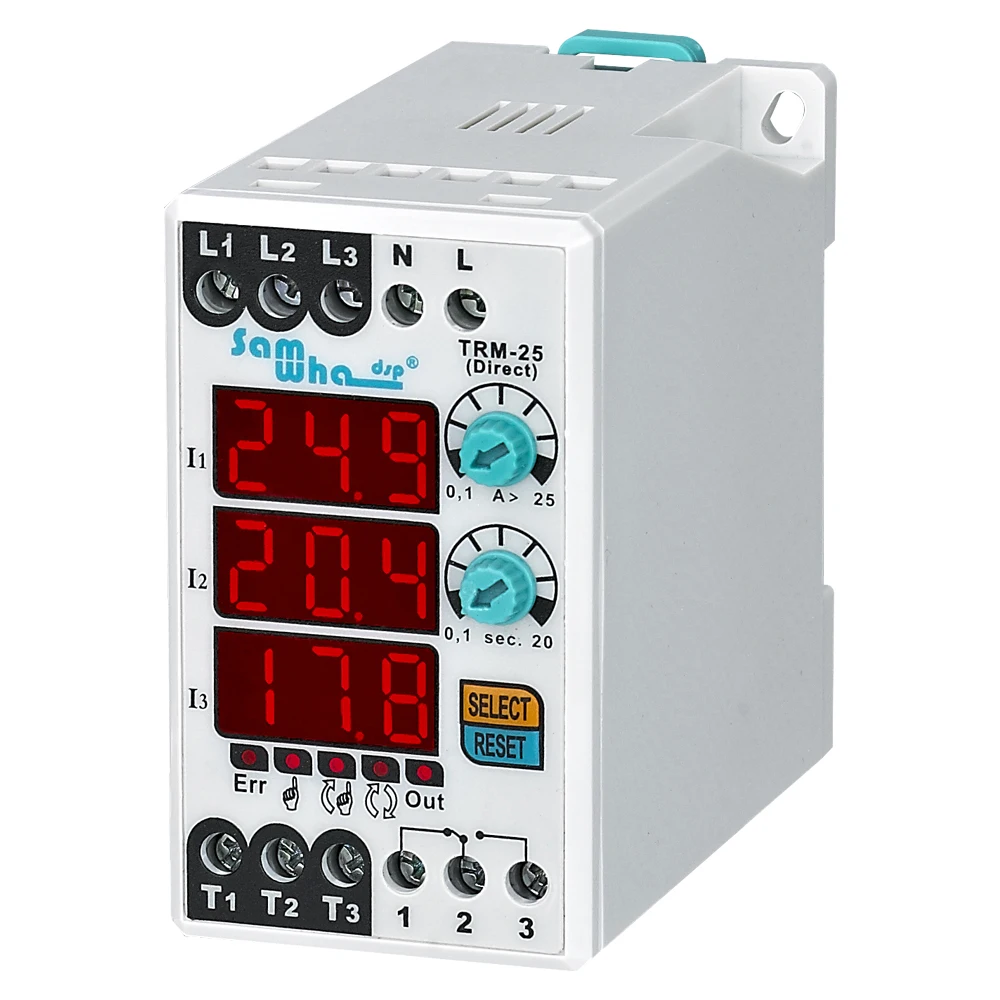

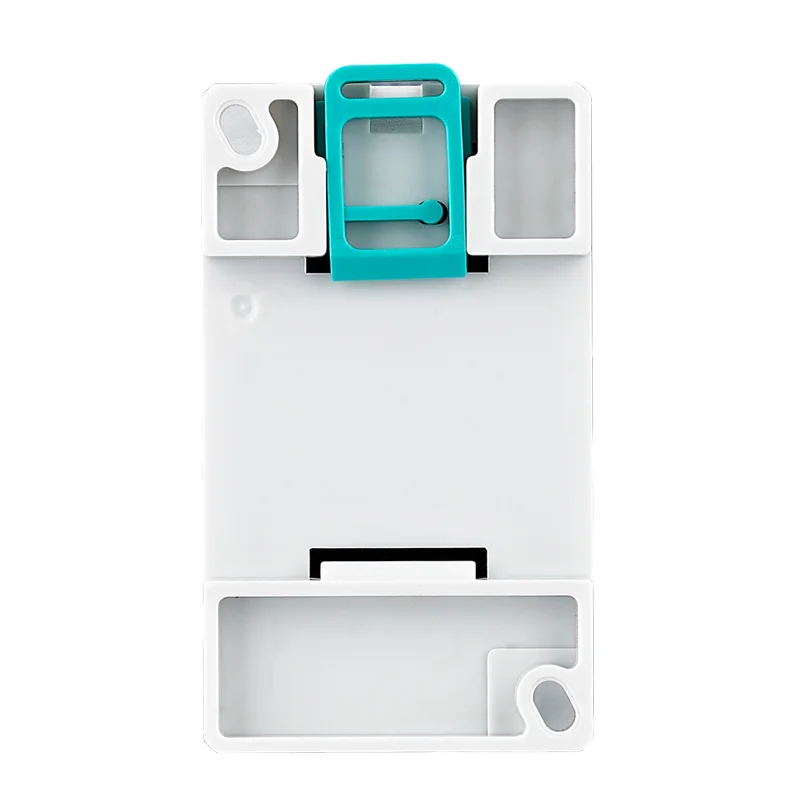

Реле Samwha-Dsp TRM-25 (Ручноеполуавтоматическоеавтоматическое сброс), цифровое асимметричное реле перегрузки, тепловое реле

Общие

Эти устройства перегрузки предназначены для предотвращения нагрузок, получающих вред от перегрузки токами и способности Управления одновременно. TRM-03, TRM-12 и TRM-25 имеют внутренние резервуары тока.

Использование устройства и принцип работы

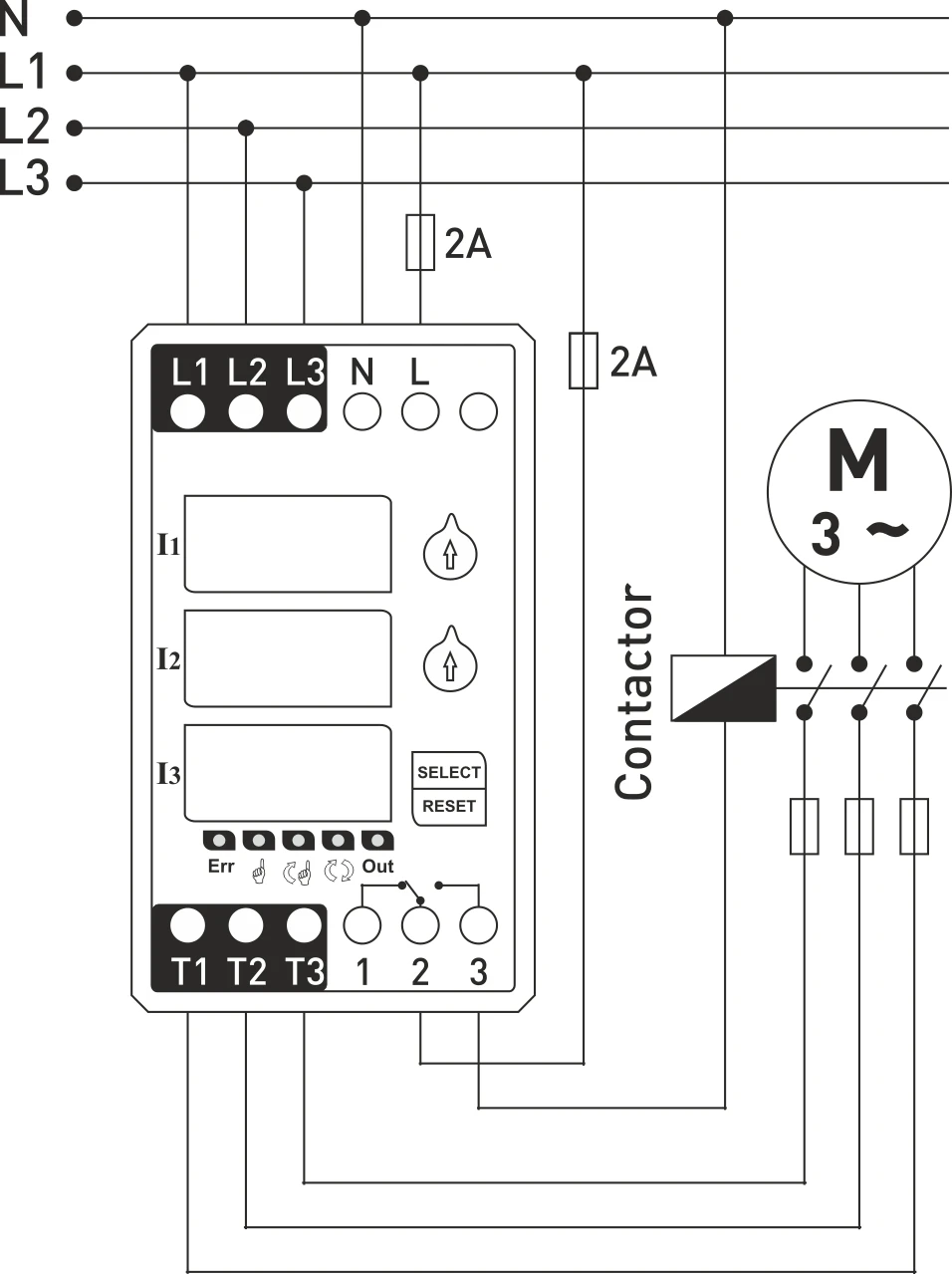

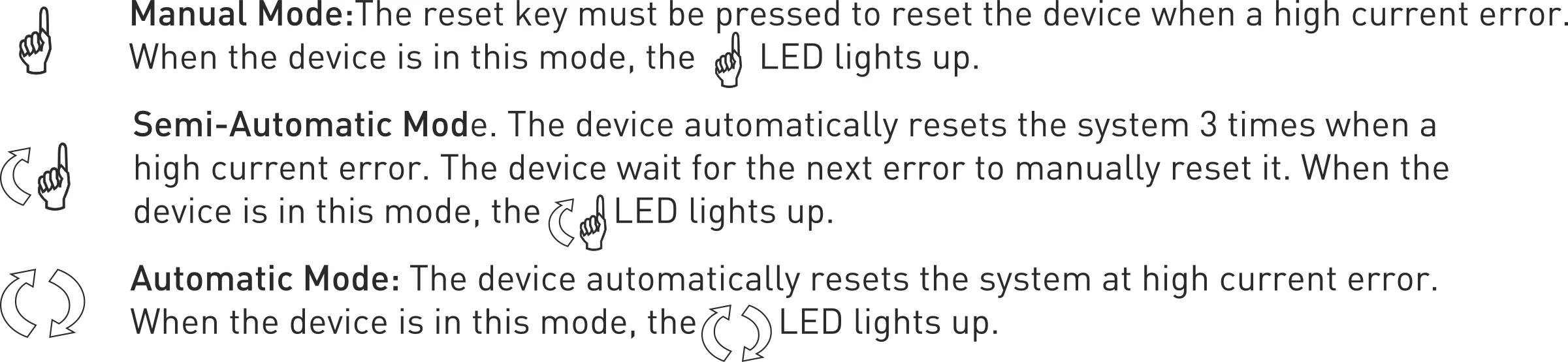

Сделайте подключение устройства Согласно схеме подключения. Включите устройство после подключения. На дисплее отображаются заданные значения в течение 5 секунд при включении устройства. Когда устройство заряжено, вы можете сделать регулировку перегрузки с помощью ручки "a>" в процессе настройки, установленное значение отображается на левом дисплее. Вы можете установить время задержки с помощью кнопки «t». Настройка выполняется, установленное значение отображается на левом дисплее. Когда устройство напряжено, реле заряжается, контактный выход переходит к клемме 3 и горит светодиод «OUT», если ток выше установленного высокого тока (A>), устройство считает время задержки и ошибки вкл. По истечении времени реле отключается, контактный выход переходит к терминалу 1, а светодиод «OUT» гаснет.Время задержки (пусковой ток): после включения или сброса реле устройство не контролирует ток в течение 5 секунд. Допускает задержку.Асимметрия: если между максимальным и минимальным током, проходящим по фазам, разница более 50%, устройство в течение 2 секунд войдет в асимметричную неисправность. (При запуске двигателя при потере фазы двигатель может быть поврежден.)Когда устройство попадает в асимметричную ошибку, отображается группа из двух фаз, вызывающих вспышки неисправности, и горисветодиодный ошибки. Если ток меньше этих значений, устройство не контролирует асимметрию. 0,1A для TRM-03, 1A для TRM-12 и 2A для TRM-25. Для выхода асимметричных ошибок устройство необходимо вручную «сбросить» или выключить питание.

Предупреждения

Предупреждения-Пожалуйста, используйте устройство в соответствии с руководством.-Не используйте устройство во влажном состоянии.-Включите переключатель и автоматический выключатель в сборе.-Поместите переключатель и автоматический выключатель рядом с устройством, чтобы можно было легко добраться до него.-Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.-Максимальный ток для приборов; 3A для TRM-03, 12A для TRM-12 и 25A для TRN, если ток приложен выше этих значений, прибор может сделать неправильные измерения или повреждения.

Обслуживание

Выключите устройство и отпустите его. Очистите точку подключения устройства тампоном. Не используйте проводник или химикаты, которые могут повредить устройство. Убедитесь, что устройство работает после очистки

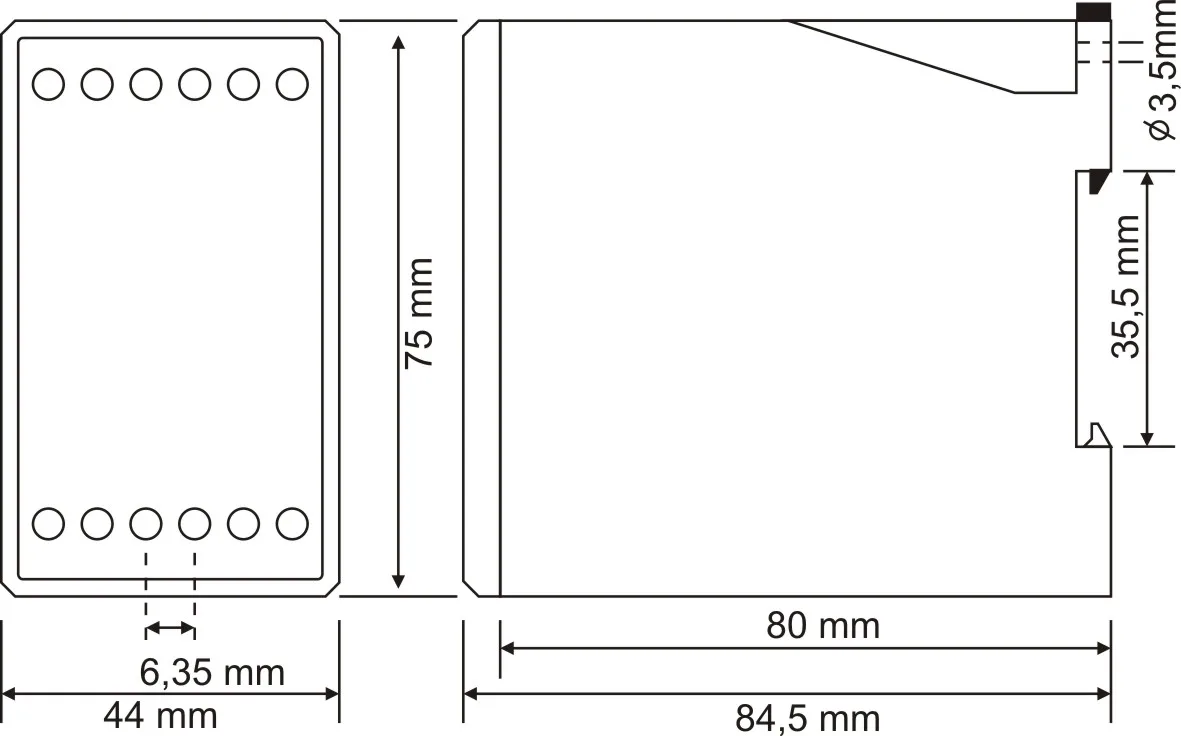

Технические характеристики

Рабочее напряжение ....... : 150 в-260 В переменного токаРабочий Фрек ............. : 50/60 ГцРабочая мощность ........... : <6ваРабочая температура: -20 ℃ · + 55 ℃Дисплей. : 3x 3-значный дисплей, 5 светодиодовАсимметрия .................... : 50% (фиксированный)Высокий ток .................. : TRM-03: 0.1-3A,(Перегрузка) TRM-12: 0.1-12A,TRM-25: 0,1-25АОжидание (t)........... : 0,1 сек. -10 сек.(TRM-03/12)0,1 сек. -10 сек.(TRM-25)Тип соединения. : Клеммное соединениеКонтакт ..................... : 5A 250VAC резистивная нагрузкаДиаметр кабеля .............. : 2,5 мм ²Вес. : Макс. 250гр. Монтаж .................: собирается на din-рейкуРабочая высота ......... : <2000 м
