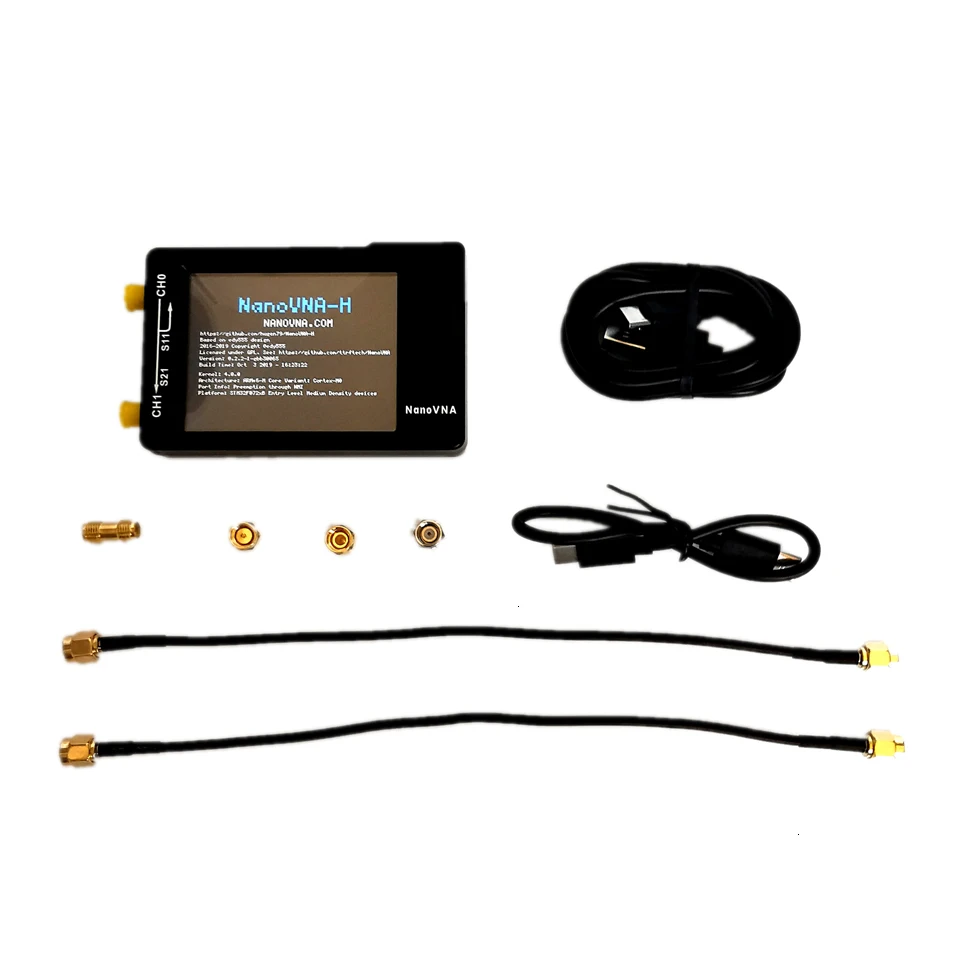

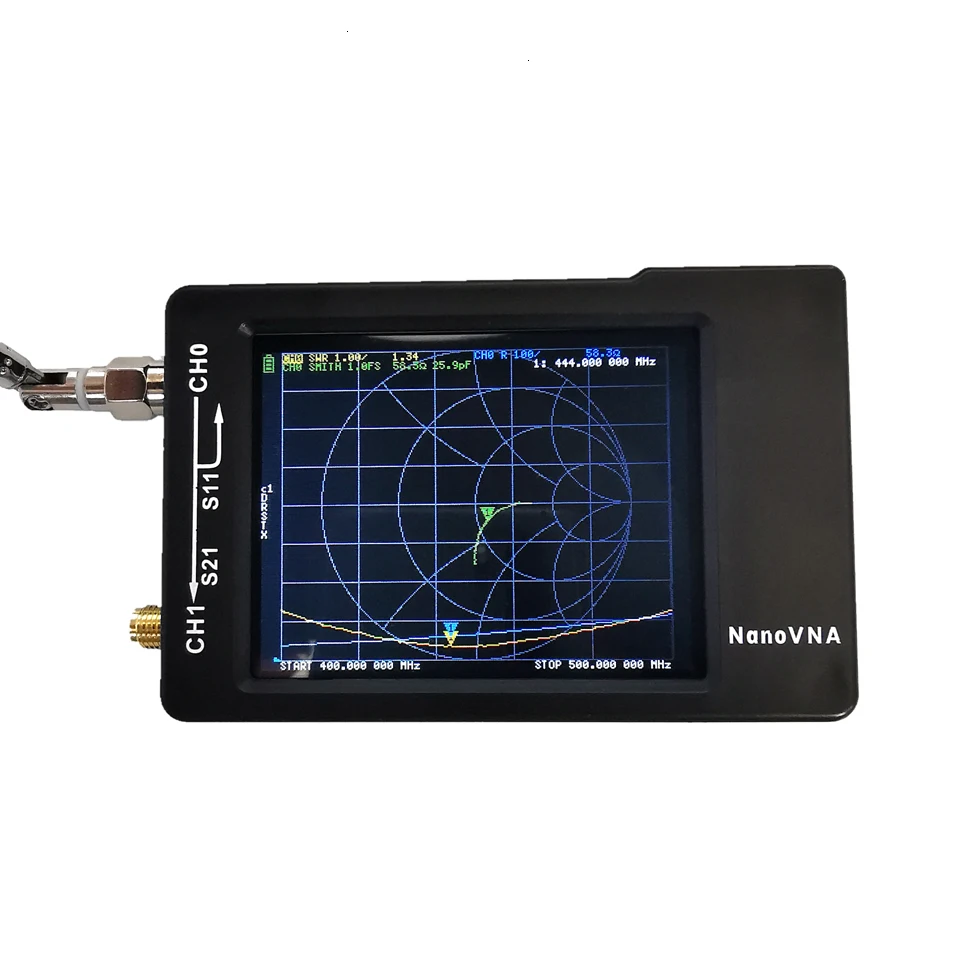

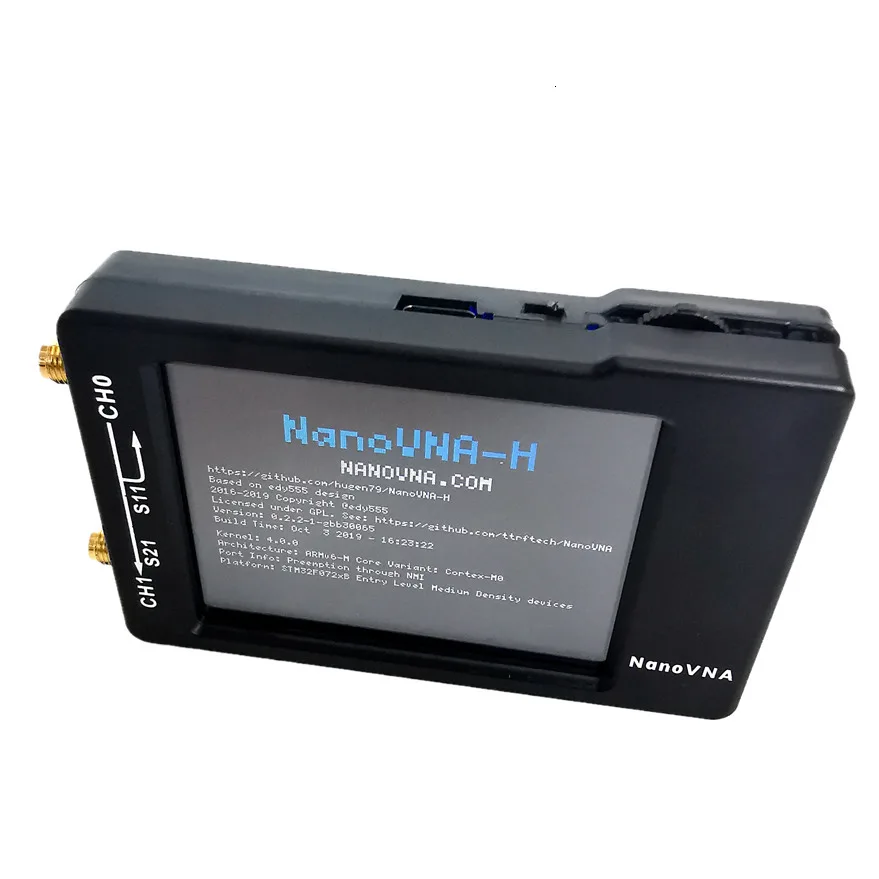

Векторный анализатор сети NanoVNA-H 50 кгц-1.5 ГГц, 2,8 дюймов, LCDHF VHF UHF UV, анализатор антенны, анализатор аккумуляторной антенны 50 мАч

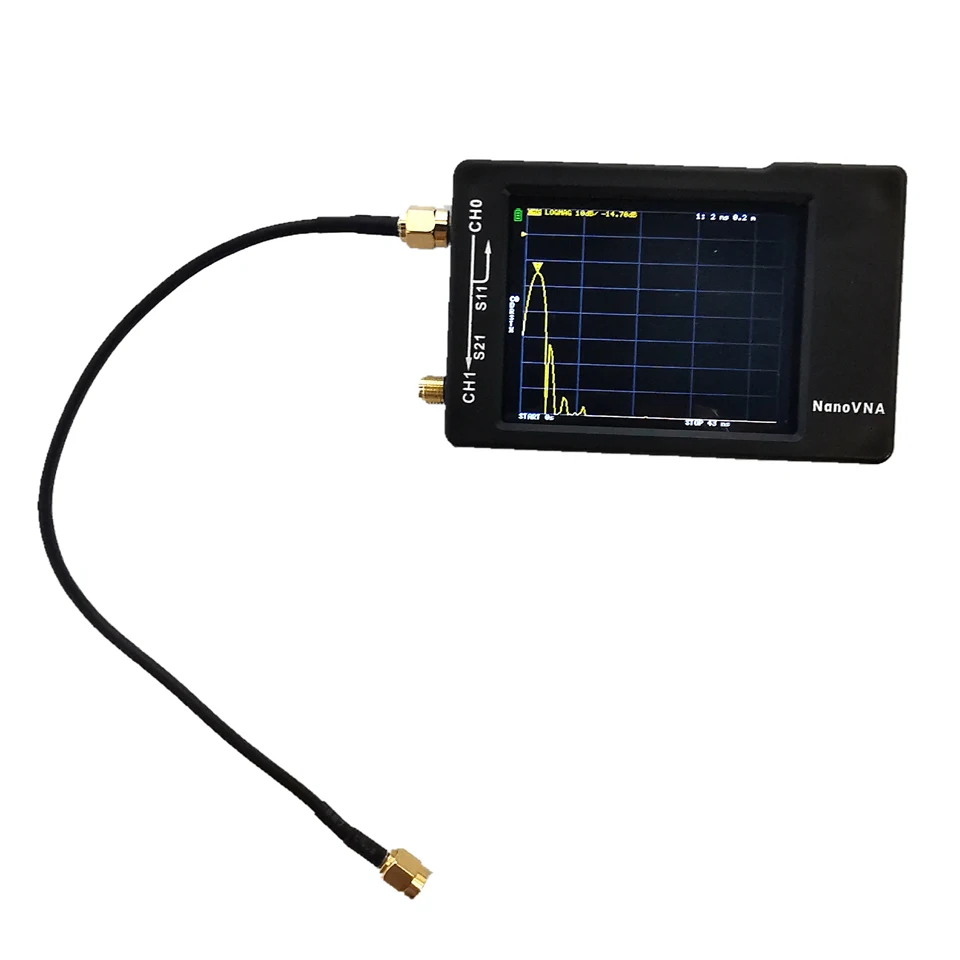

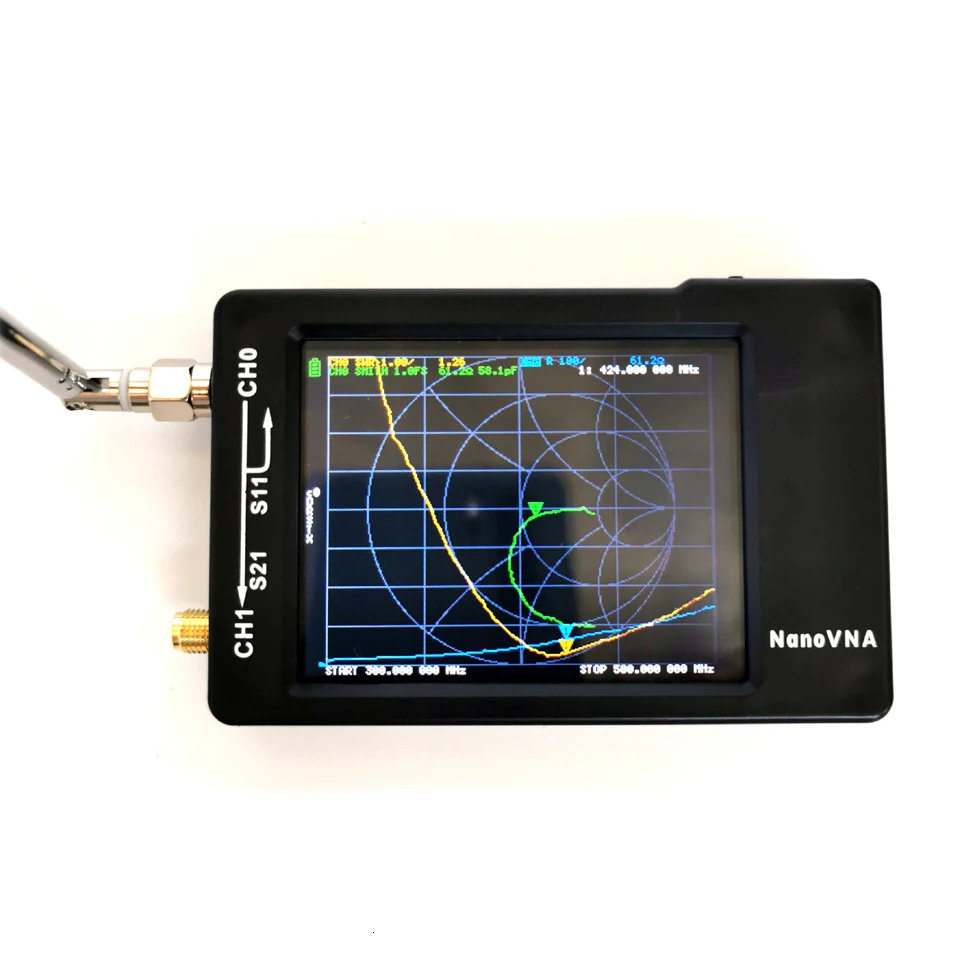

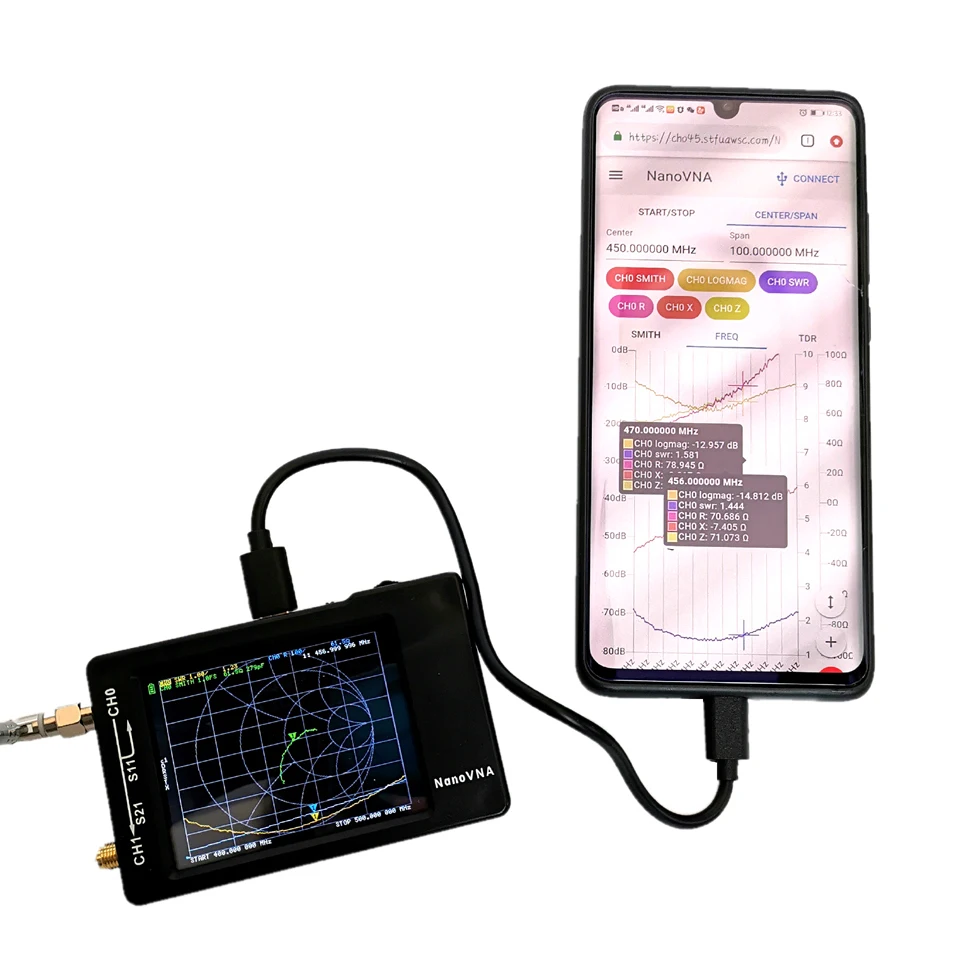

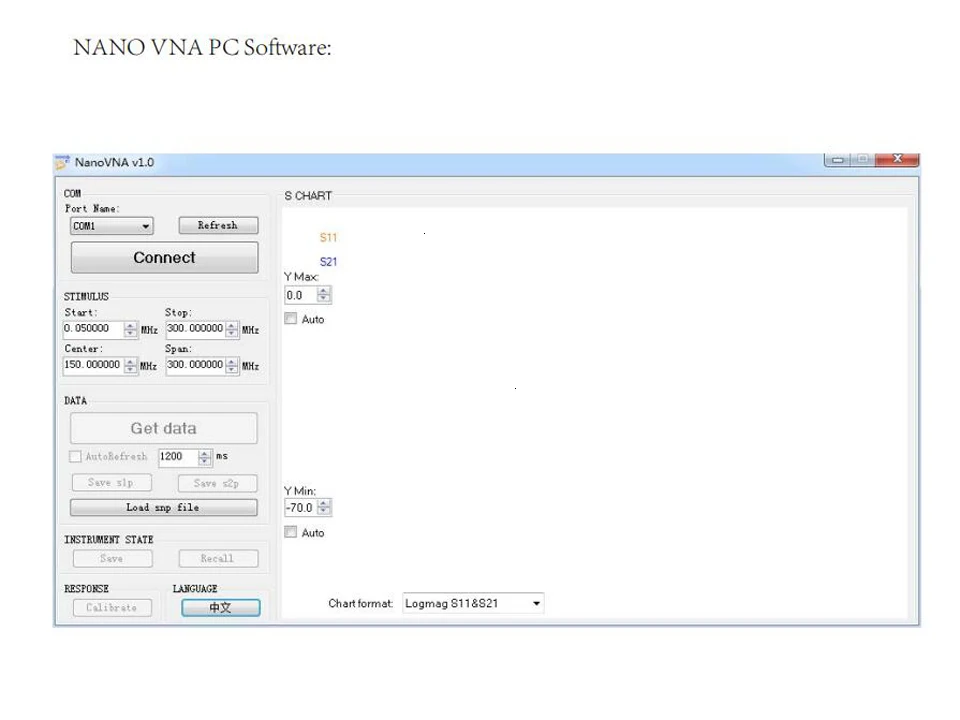

Это изделие «сделай сам» с функцией измерения векторной сети. Он включает в себя 2,8 дюймовый сенсорный экран, измерение TX/RX, может определить полные параметры S11 и S21, если вам нужно получить S12 и S22, необходимо вручную заменить проводку порта трансивера. Особенности: Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), которые используется для различное программное обеспечение для радиопроектирования и моделирования. В алгоритме усовершенствованной частоты можно использовать нечетное гармоническое расширение si5351 для поддержки частоты измерений до 900 МГц. В основном предназначено для изучения клиентов, которые могут самостоятельно изготовить SMA-кабель. Не имеет металлического щита. Основное преимущество заключается в том, что пользователи с сильной практической возможностью открывать машину для просмотра структуры цепи. Однако при измерении частот свыше 300 м легко мешать другим сигналам. Так что данный продукт рекомендуется для изучения принципов и использования на более низких частотах. Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает динамику лучше, чем 70 дБ. Расширенный диапазон 300M-600MHz обеспечивает лучше, чем 50 дБ Динамики, а диапазон 600M-900M лучше, чем 40 дБ Динамики. Маленький и портативный, простой в использовании, этот проект призван предоставить радиочастотный гаджет, но полезный инструмент для энтузиастов.

Характеристики:

Материал: печатная плата Цвет: черный пластиковый чехол Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения составляет 50 кГц ~ 900 МГц) Радиочастотный выход: -13 дБм (максимум-9 дБм) Точность частоты: <0,5 ppm Диапазон измерения: 70 дБ (50 кгц-300 МГц), (50 дБ (300-600 МГц), 40 дБ (600-900 МГц) включить расширенное по) Порт SWR: <1,1 Дисплей: 2,8 дюймов TFT (320*240) Интерфейс USB: USB type-C Режим связи: CDC (последовательный) USB: 5 в 120 мА Аккумулятор: Аккумулятор 3,7 в Количество точек калибровки: 101 (фиксированное) Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и переключателей) Вес посылка: 245 г
