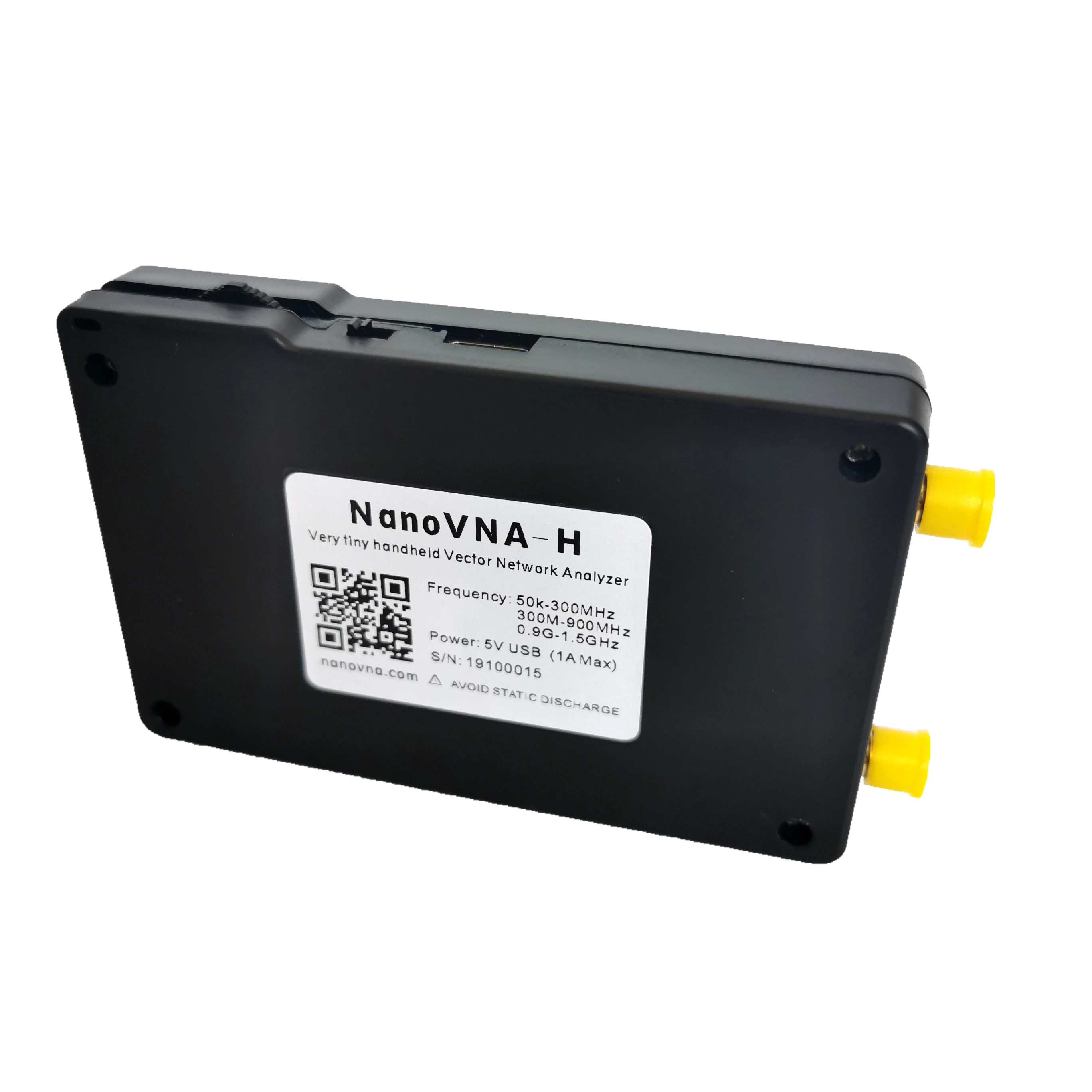

Векторный анализатор сети Nanovna, анализатор антенны HF MF VHF UHF Talent

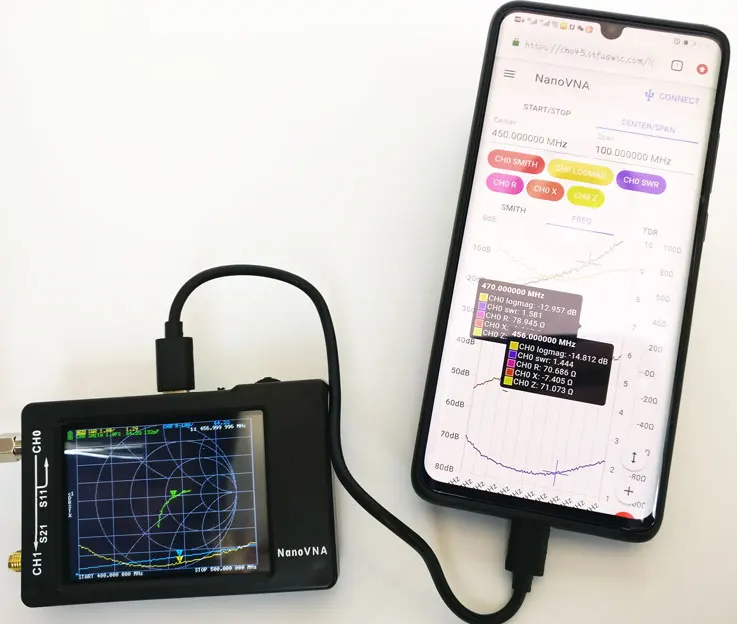

Новая упаковочная версия с оболочкой была поставлена на полки, newPCBSupport использование кабеля typec-TypeCData, подключенного к мобильный телефон (старый moneyPCBNeed для использования), почувствуйте четкий большой экран мобильный телефон! Поддержка newPCBSupport для отображения значка батареи в главном интерфейсе, настоятельно рекомендуется выбрать новую упаковочную версию!

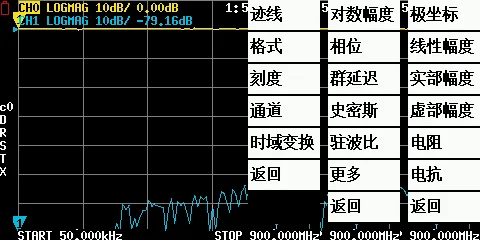

Учитывая потребности отечественных клиентов, мы собрали последнюю версию китайской прошивки большого шрифта, клиентам, которым нужна китайская версия, Делайте заметки на китайском языке!

DIYVector сетевой анализатор на основе FPGA, ссылка сделана на Japanedy555(https://twitter.com/edy555) связанный дизайн проекта, некоторые схемы были изменены, схема управления батареей добавляется, это resignedpcb. Простой и практичный метод-это программное обеспечение designedPCcontrol, Can passPCEnd программное обеспечение exportTouchstone(snp) файл используется для различных дизайна радио и моделирования программного обеспечения. Улучшенный алгоритм частоты, доступный 5351странное гармоническое расширение поддержки to900MHzFrequency измерения, металлический щит разработан, он может уменьшить внешние помехи, увеличить изоляцию и улучшить точность измерения.

NanoVNAThe Запуск радио был широко обеспокоен радио энтузиастов и энтузиастов электронных инструментов, у нас было много переговоров и испытаний с энтузиастами сообщества, доктор Джордж стебер основан на ранней версии руководства владельца, которая была отправлена в американскую любительскую радиосвязь (ARRL)QEXmagazine2020year1-2Monthly обложке!

Сейчас это improvedNanoVNA-H Rev3.4It онлайн, по сравнению с предыдущей версией, основные улучшения следующие:

1. Мост оптимизирован, делает лучший из si5351harmonic, он доступен now5Subharmonic измерение to1.5GHz;

2. При использовании основных wavech0выходной уровень поднимается до 0 дБм, более точное измерение отражения;

3. Перед solvingNanoVNA-Hstay6MHzAnomalies в районе;

4. Конструкция цепи управления питанием, шум источника питания еще больше уменьшается, уменьшается помехи питания USB, уменьшает зарядный ток, защищает батарею;

5.OptimizedPCBlayout,accommodate650mAhBattery;

6. Удобный интерфейс.

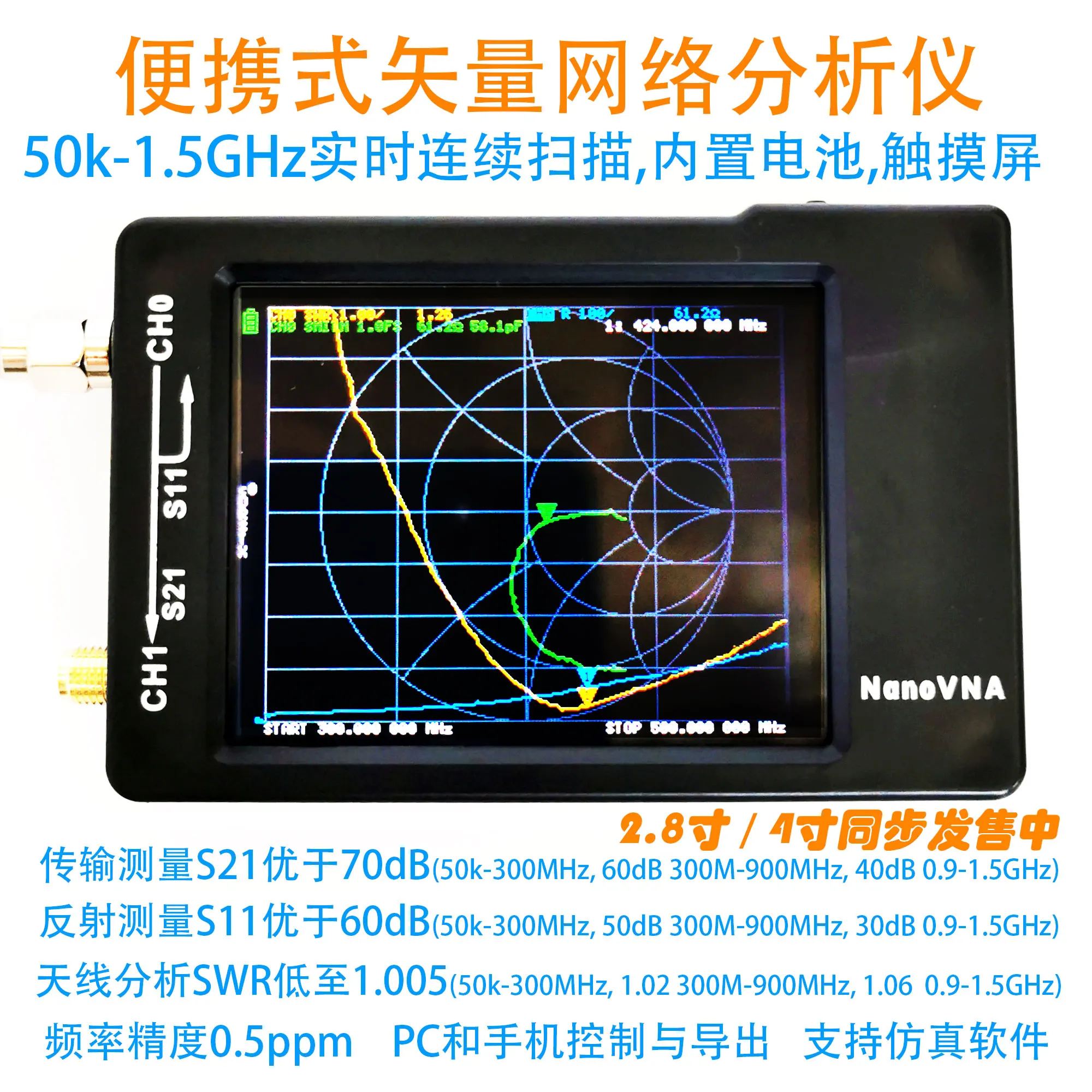

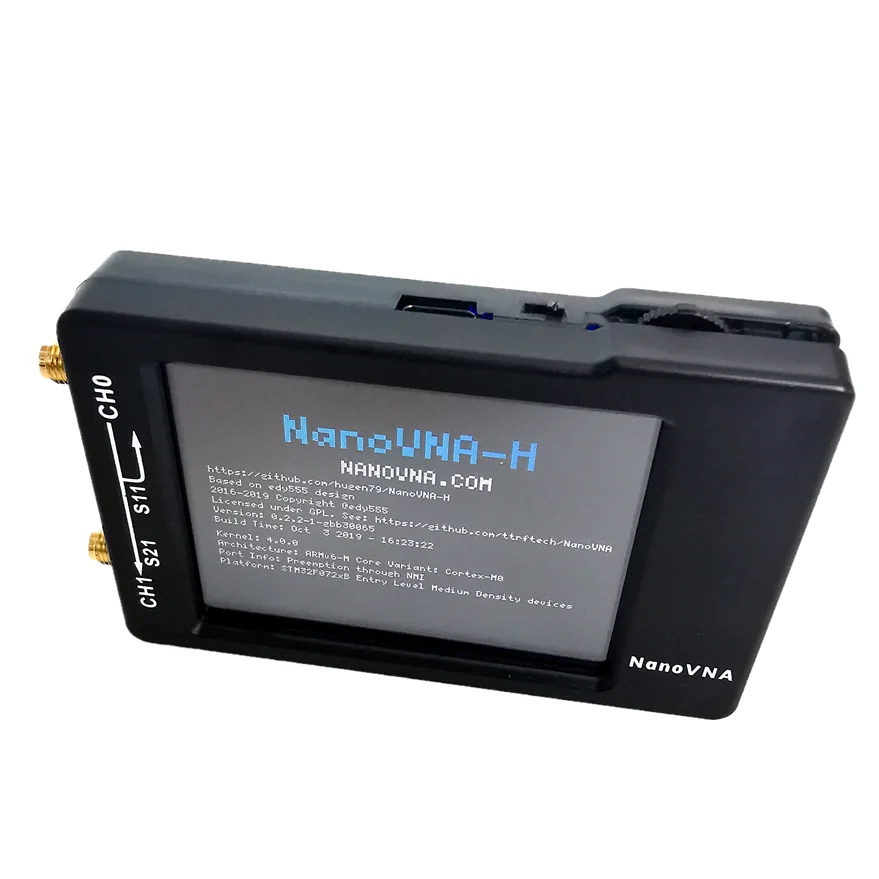

Это modelDIYproduct, обеспечивает идеальную функцию измерения векторной сети на размере кредитной карты, насколько это возможно. Содержит a2.8Inch сенсорный экран, 650mAhBattery, он может быть использован offline4hour,TX/RXMode измерения, может измерить completeS11andS21parameter, если необходимо 12ands22, необходимо вручную заменить порт подключения трансивера. Если есть другие дефекты, вы можете связаться со мной.

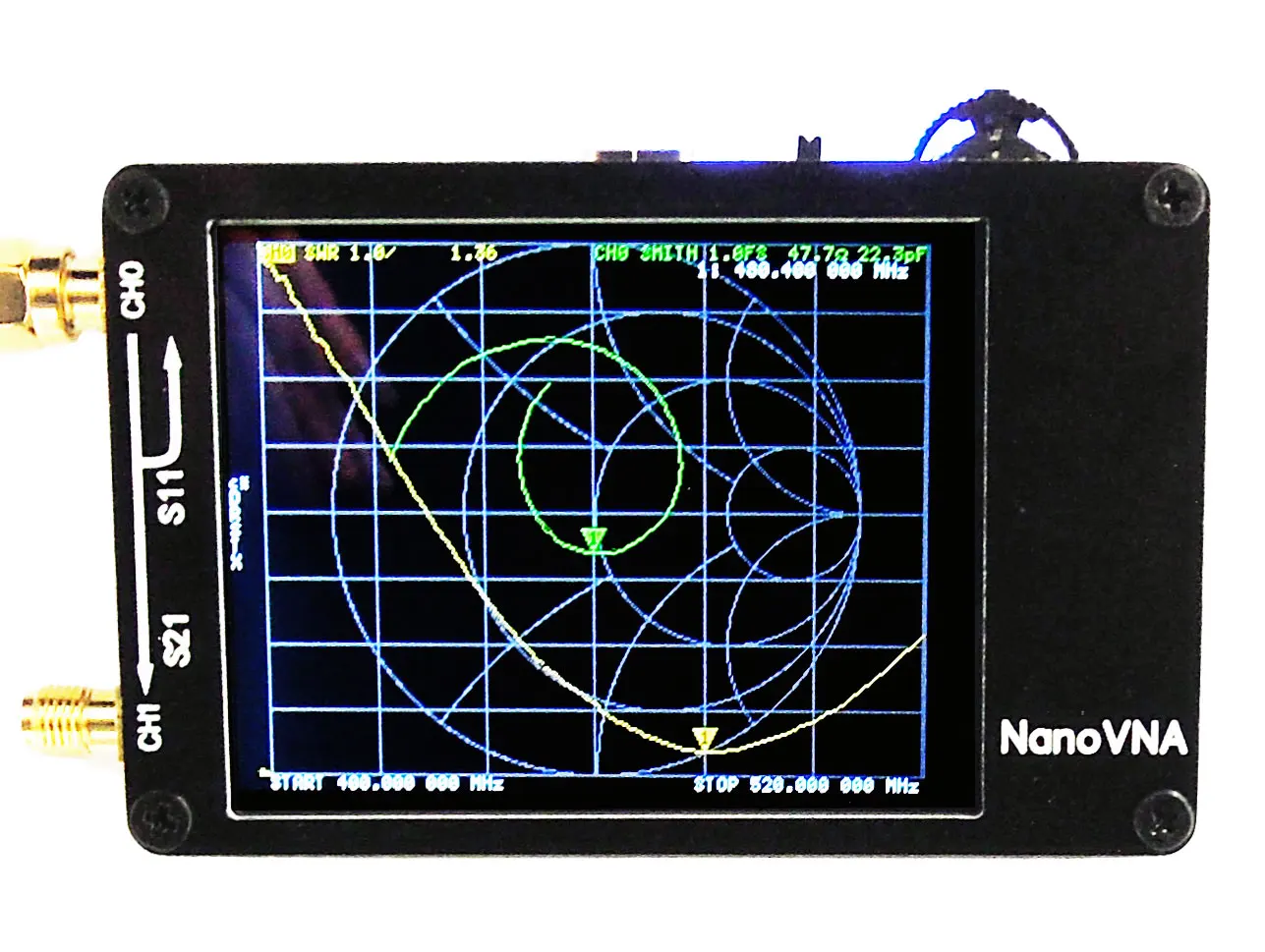

\Измерение параметров, VSWR напряжение постоянного волнового соотношения, фаза, задержка, Smith диаграмма, анализ времени домена...;

\

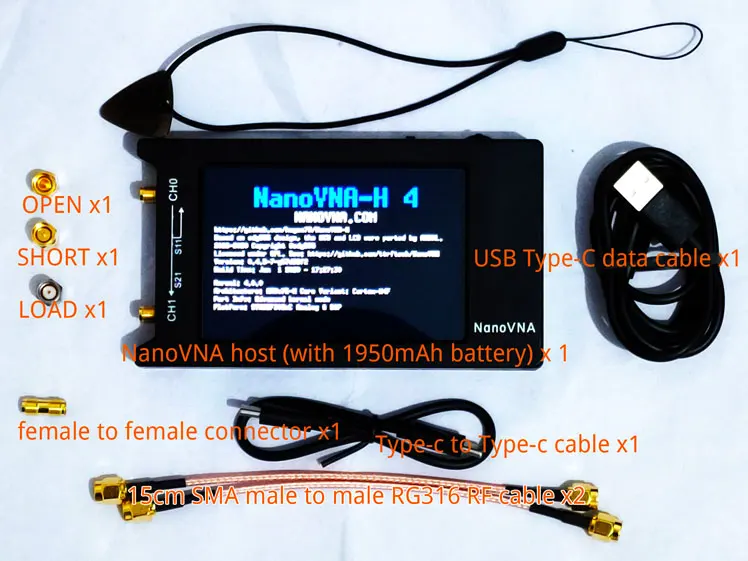

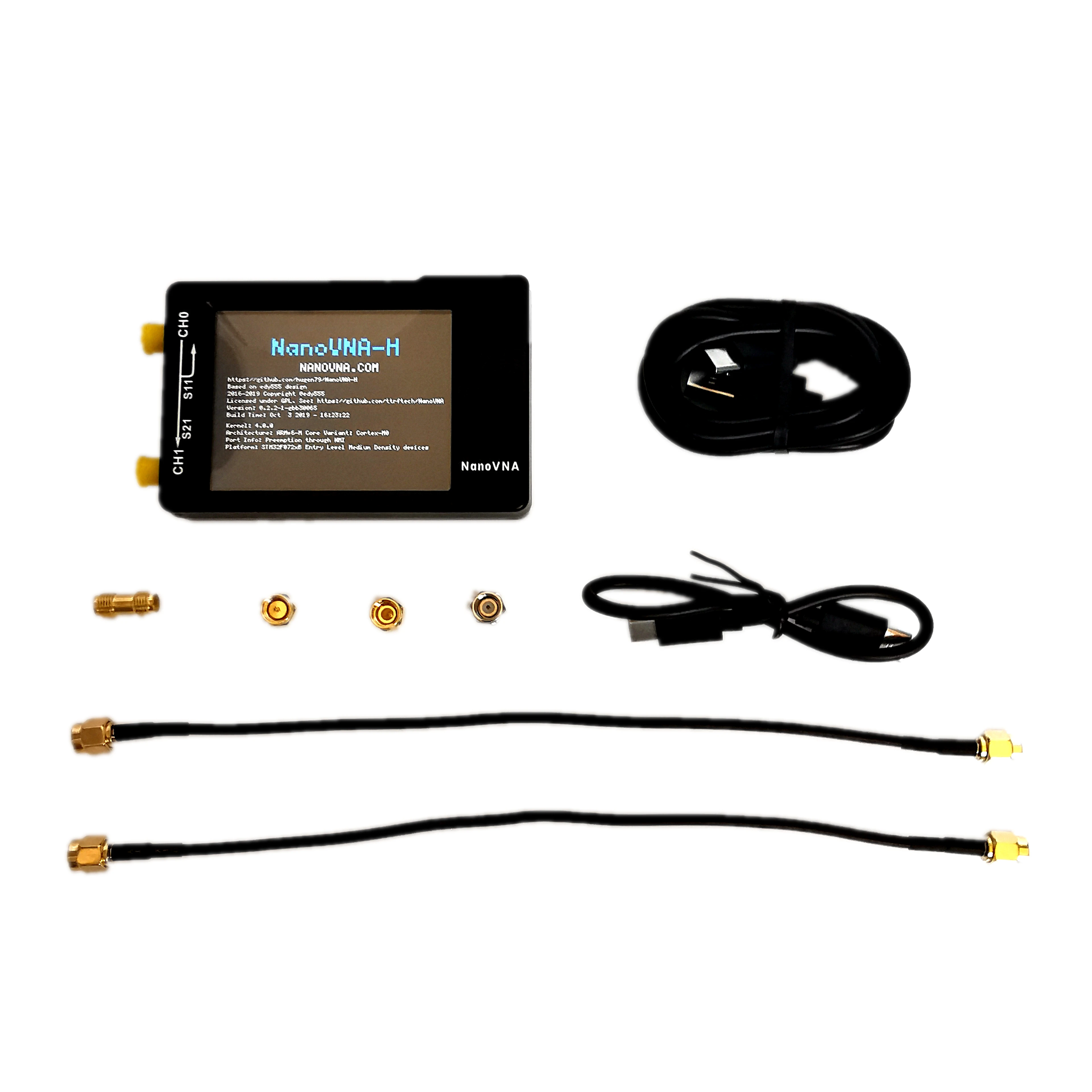

Возьмите pictureNanoVNA-H4 4One набор содержит: NanoVNA-H4host(contain1950mAhBattery) один, USB Тип-Конусная линия передачи данных, 25 см USB Type C-TypeCOne линия передачи данных, 15 см SMAPublic для общественного RG316RF кабель два, SMAA набор калибровочных частей (O/S/L, по умолчанию открытый адрес, если вам нужна женская головка, пожалуйста, обратите внимание или свяжитесь со мной),SMAOne female to female, весло для сенсорного экрана и подвесная веревка.

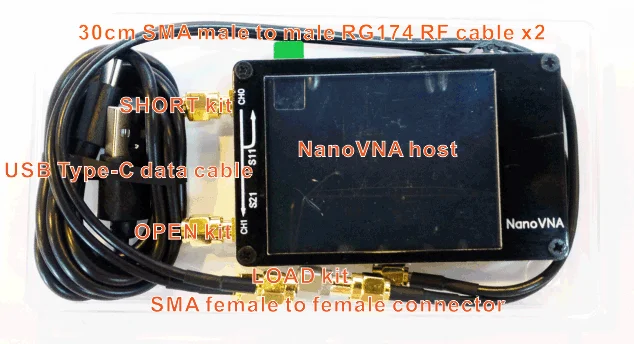

Возьмите pictureNanoVNAA набор: NanoVNAhost(contain650mAhBattery) один, USB Тип-Конусная линия передачи данных, 30 см SMAPublic для общественного RG174RF кабель два, SMAA набор калибровочных частей (O/S/L, по умолчанию, если вам нужна женская головка, пожалуйста, обратите внимание или свяжитесь со мной),SMAOne female to female.

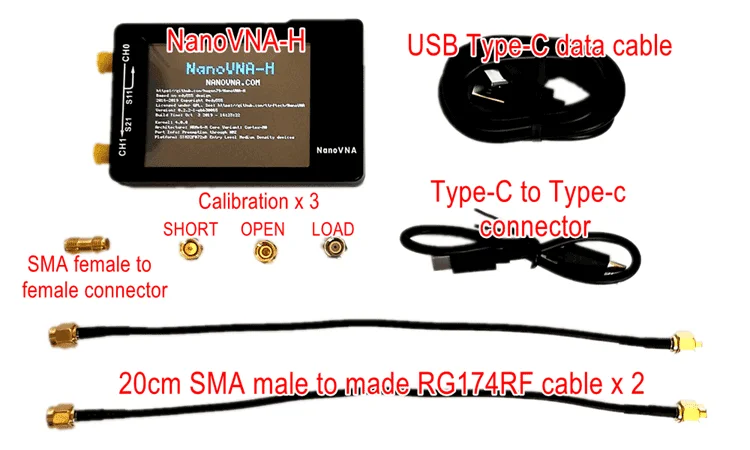

Возьмите pictureNanoVNA-новая посылка содержит: NanoVNA-Hhost(contain650mAhBattery)One,USB Type-COne data line,25 см USB Type C-TypeCOne data line,20 см SMAPublic к общине RG174RF кабель два, SMAA набор калибровочных частей (O/S/L, по умолчанию открытый адрес, если вам нужна женская головка, пожалуйста, обратите внимание или свяжитесь со мной),SMAOne гнездовой соединитель, сенсорный экран весло и висячая веревка.

Инструкции по эксплуатации и программное обеспечение контроля pcterminal

Https://share.weiyun.com/5HFmWGl

Или

Https://pan.baidu.com/s/1SXz5BsYJiAF-eUpFG_2l-g код извлечения: kixh

Или

Https://drive.google.com/open?id=1-JViWLBOIzaHTdwdONX2RP8S4EgWxoND

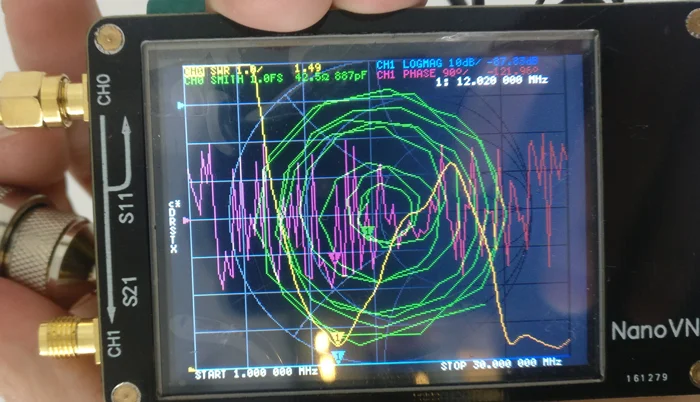

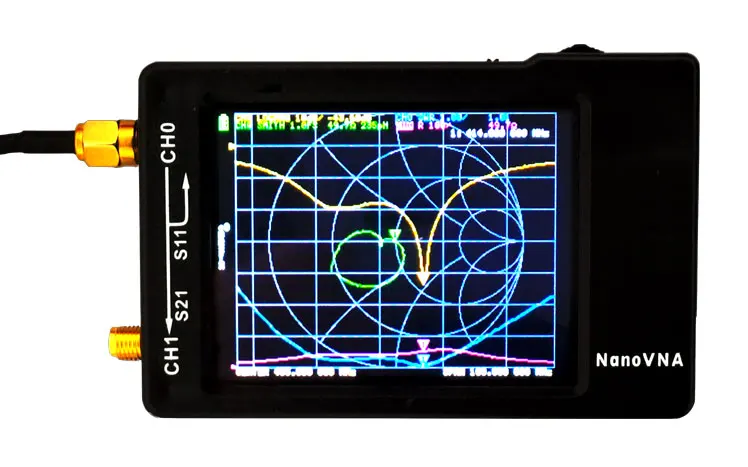

Измерительная Коротковолновая антенна, на следующем экране показано, что желтая линия-это соотношение стоящей волны: (будьте осторожны: потому что порт adoptsSMA, порт SMAThe-это литая медь, пожалуйста, не ставьте hard50-7/RG213And таким образом, чтобы избежать damageSMA порта, вы можете использовать attachedSMACable подключение toSMA порт перед useMturnSMAConnector подключение)

\Размерная сетка

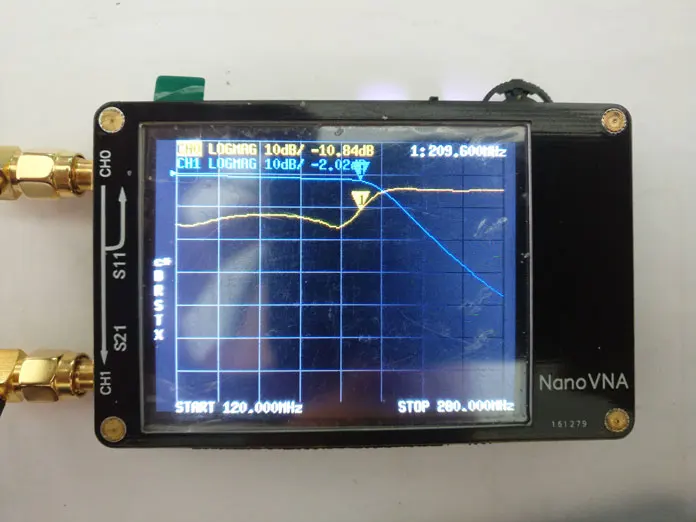

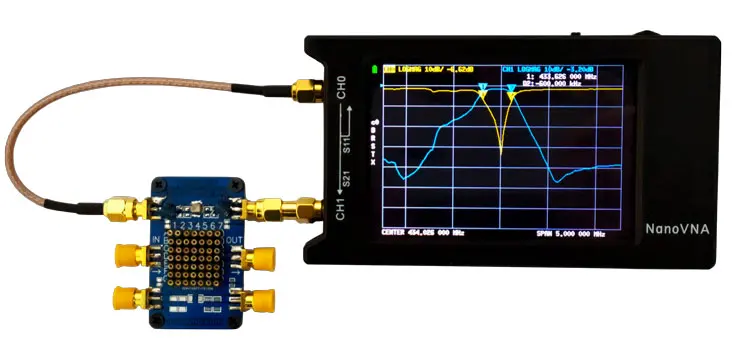

Измерительный фильтр SAWwave 433m

Измерительный проходной фильтр

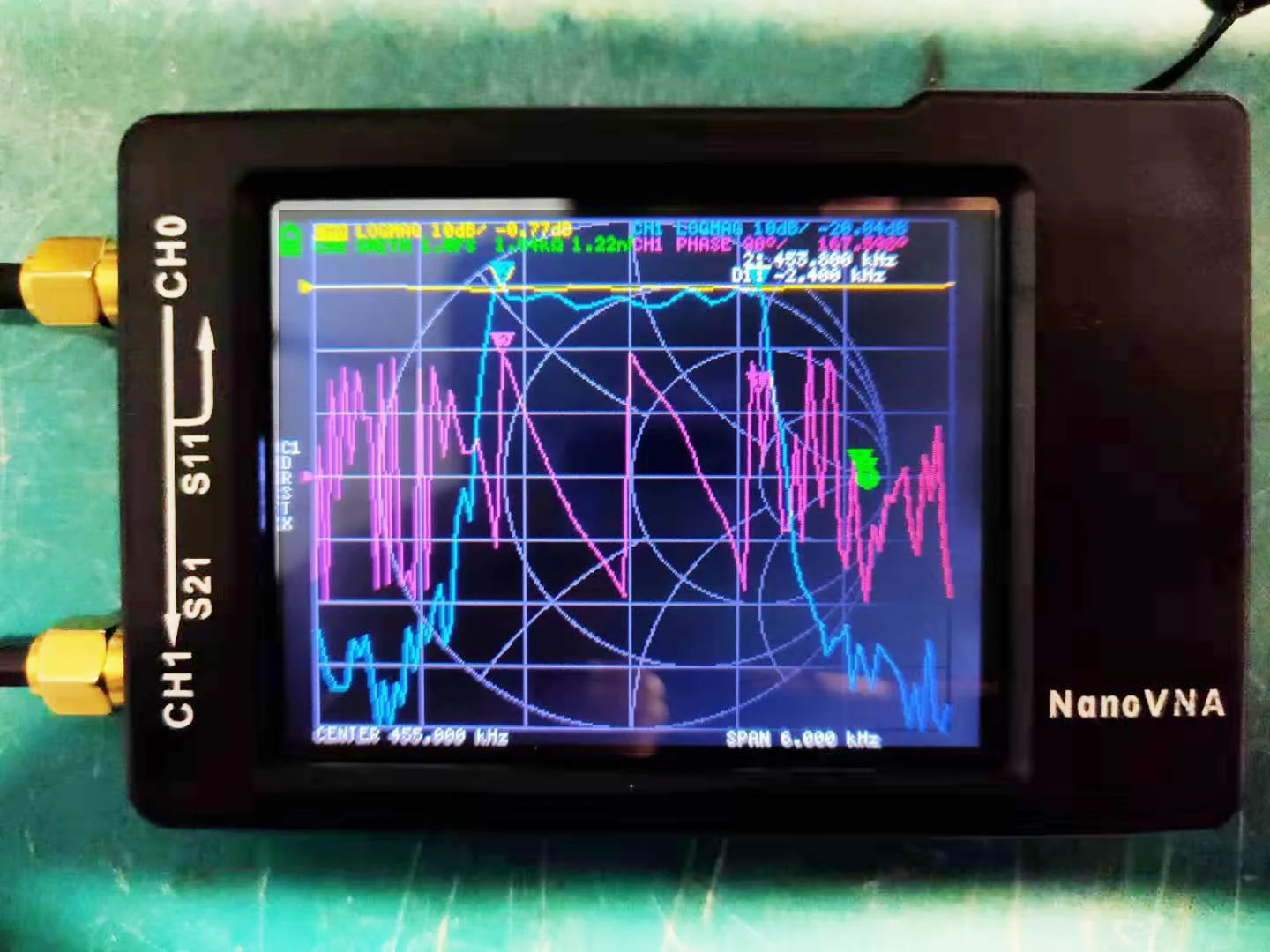

Полоса пропускания измерения is2.4KOf455K SSBwave фильтр, фильтр плюс сопротивление совпадающее сопротивление, ниже blueS21 LOGMAGThe координата исходная база в нижней части кривой была установлена to-90dB:

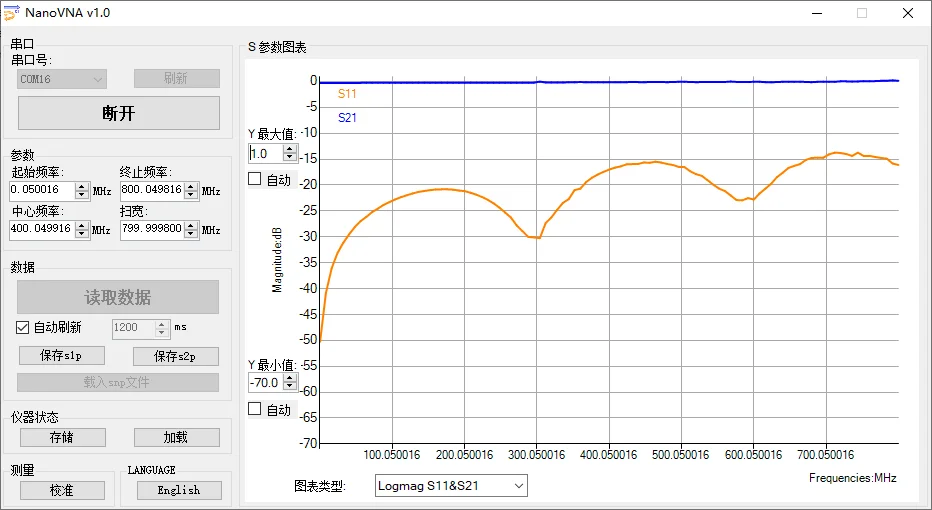

Компьютерное программное обеспечение поддерживает контроль и отображение в реальном времени, может быть exportedTouchstone(snp) файл используется для различных дизайна радио и моделирования программного обеспечения

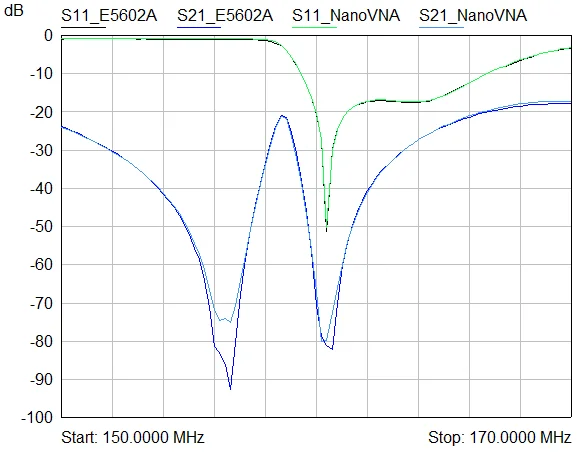

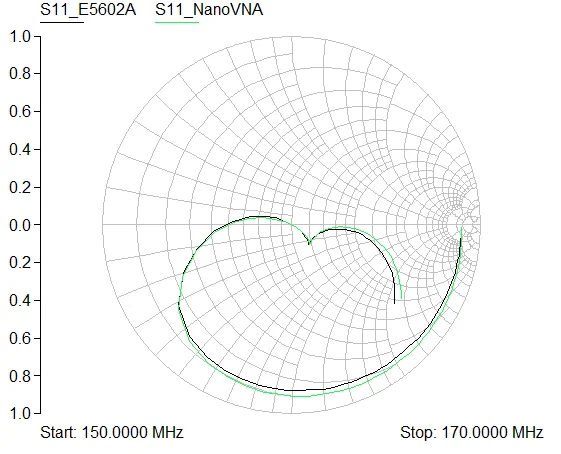

Как измерительное оборудование, точность, естественно, важна, к машине прилагается простой калибровочный элемент. Так же, как и анализ коммерческой векторной сети, хорошая точность может быть получена путем правильной калибровки перед использованием. Двойной порт будет откалиброван перед отправкой (по умолчанию, Мы calibrate50KHz-900MHz), если вы измените условия измерения (при измерении по линии расширения, переключитесь с узкой пропускной способности калибровки на более широкую пропускную способность измерения), он должен быть переработан, сохранить как настройки после калибровки 0it может быть использован непосредственно на Следующий включенный источник питания, также может быть сохранен в другом file4Save элементах, используйте его, когда вам нужно torecallcall. На рисунке ниже приведены те же условия тестирования, используйте NanoVNAandAgilent E5062AMeasure данные сравнения сегментов duplexer:

Эта машина основана на проект с открытым исходным кодом, каждый может клонировать и контролировать DIY, но я надеюсь, что вы можете сделать больше понимания, прежде чем начать, некоторые клиенты сообщили о покупке от других производительности channelsnanoVNAPoor, Я проверил его и обнаружил, что это была простая копия более ранней версии, даже щит Опущенный, это может привести к серьезному ухудшению производительности, есть также некоторые компании в чехол, не ясно, роль щита используется не тот щит, это приведет к тому, что сигнал будет отражаться на экране, серьезно уменьшит точность измерений. Каждый из них проходит строгую калибровку И тестирование перед поставкой, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной напрямую через Wangwang, если вы покупаете его из другого дома, хотя он описывает производительность так же, как я, но это не так, это не имеет ничего общего со мной, только ответственность за продукты, продаваемые в нашем магазине.

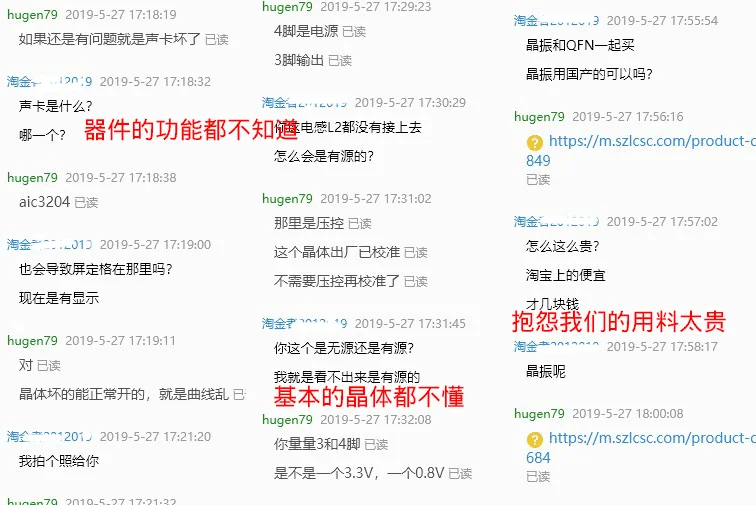

Для некоторых продавцов копировальных плат, проблемы после использования некачественных материалов, замаскированные под радио-энтузиастов, обмануть наш магазин, после исправления проблемы под руководством нашего магазина, мы очень разочарованы бесстыдным поведение утверждения, что мы улучшили цепь!
