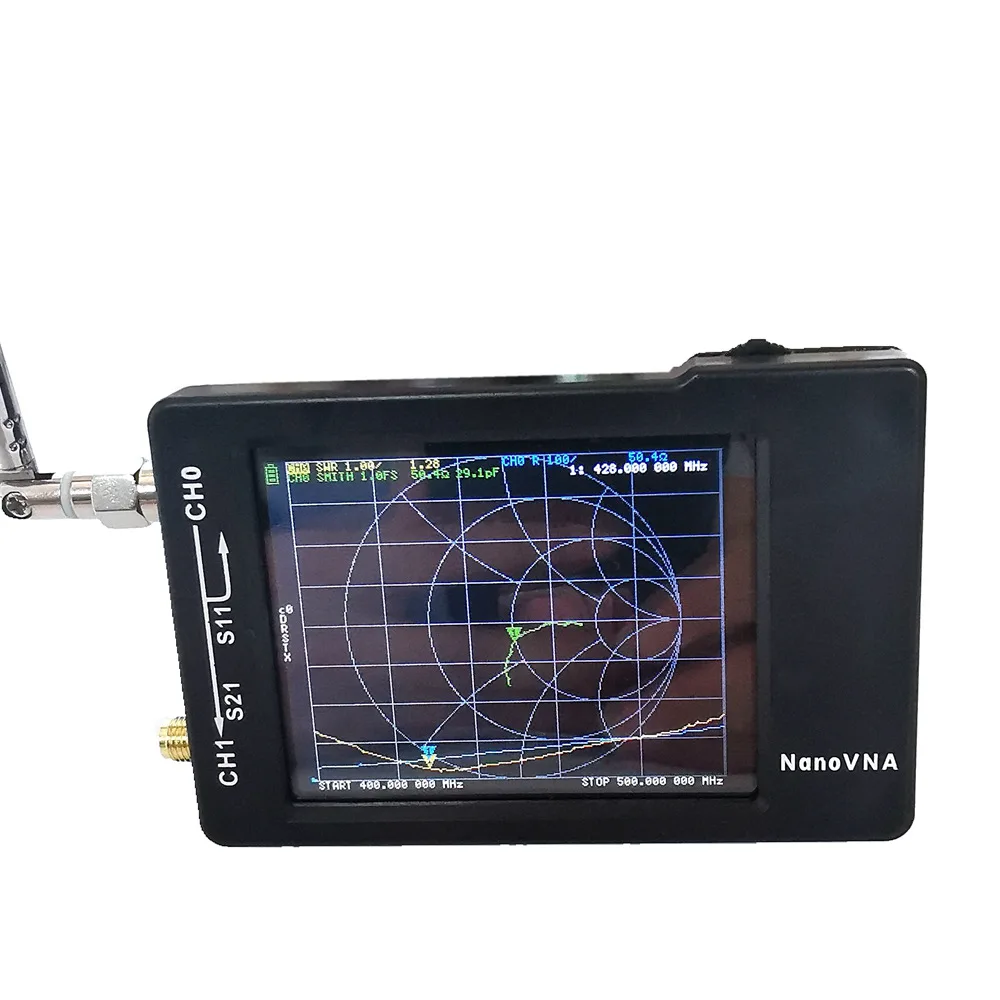

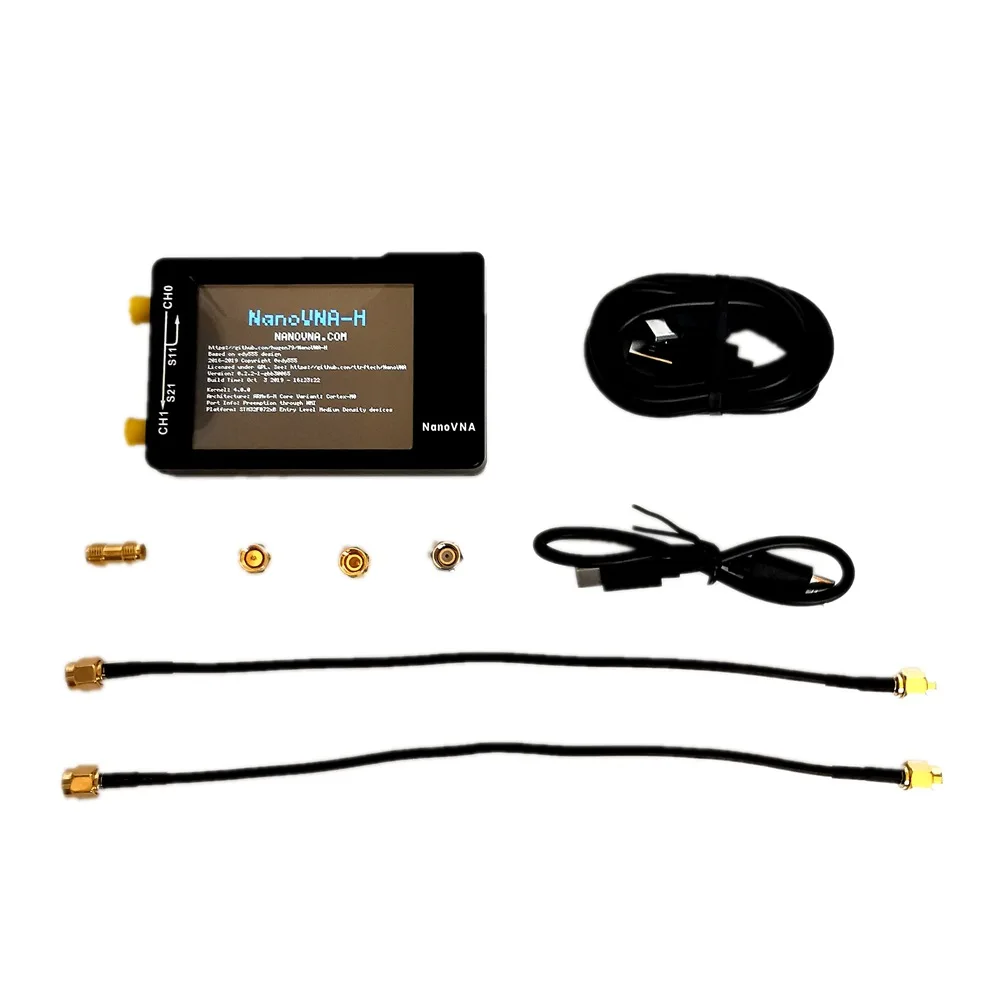

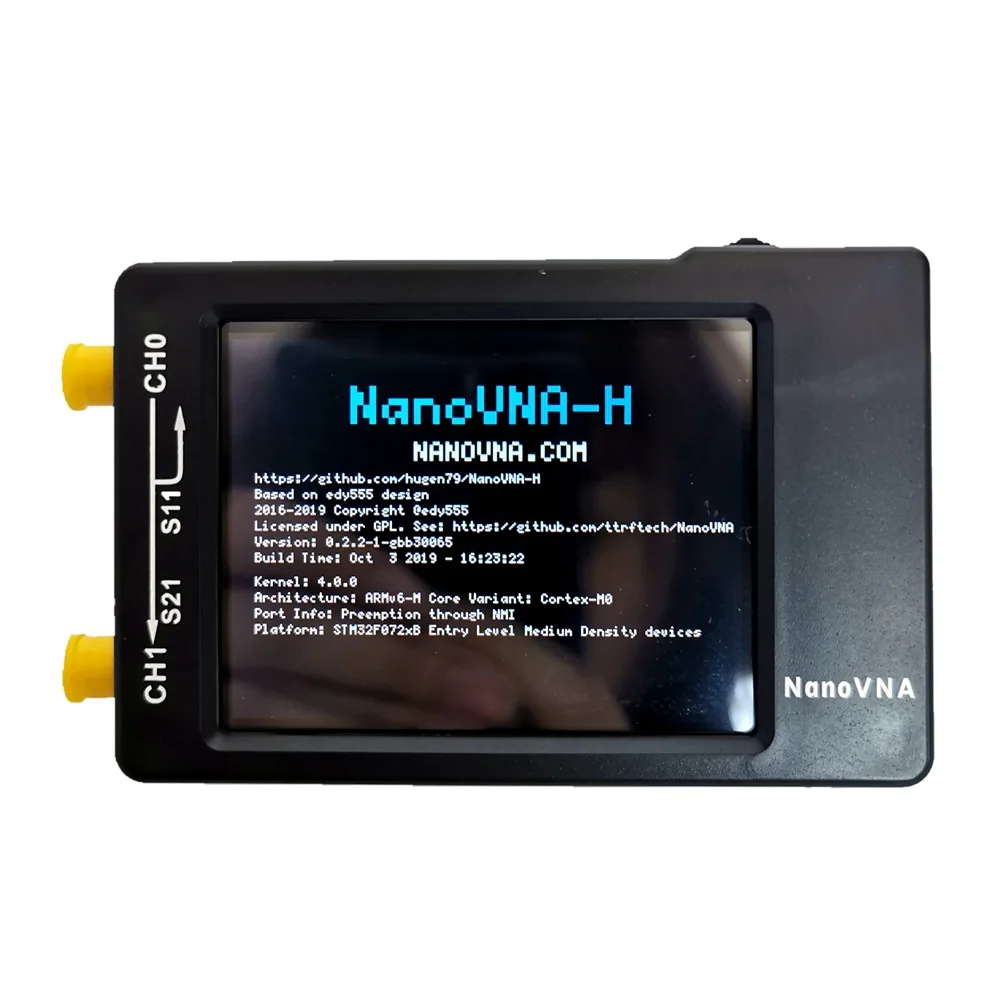

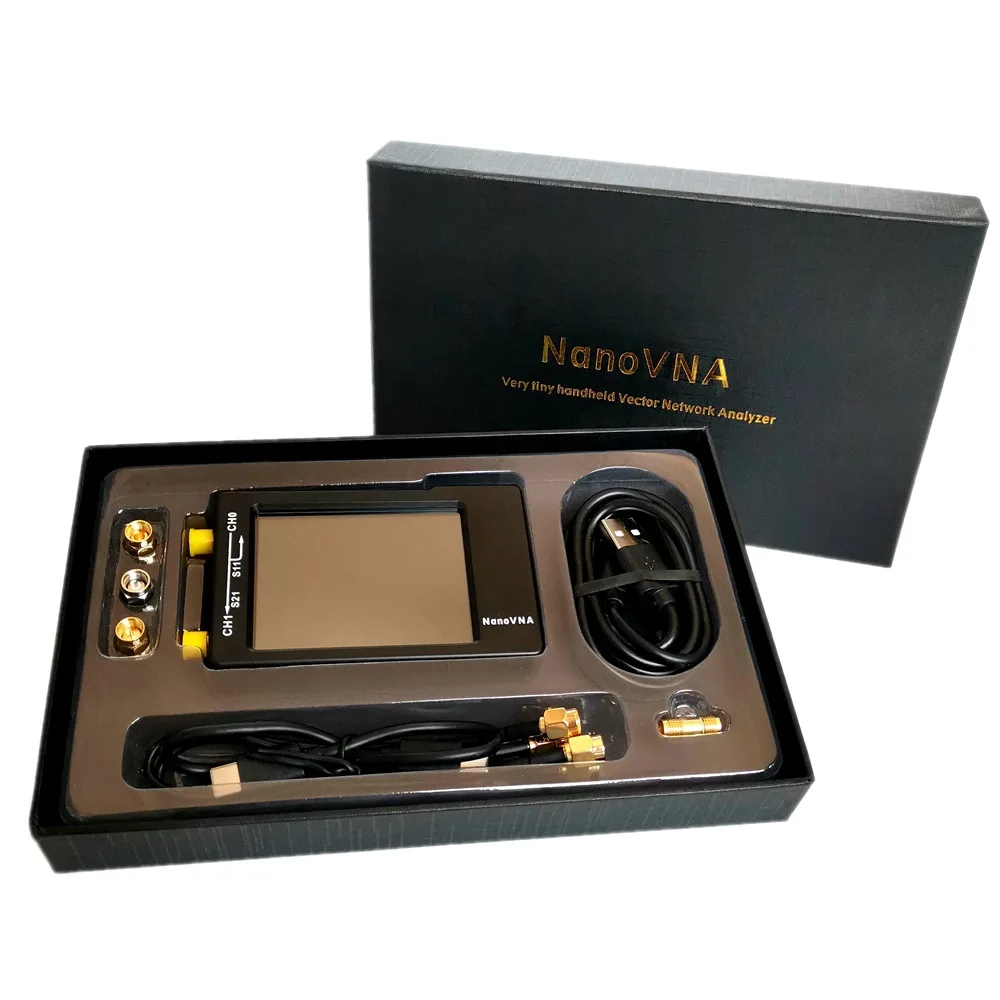

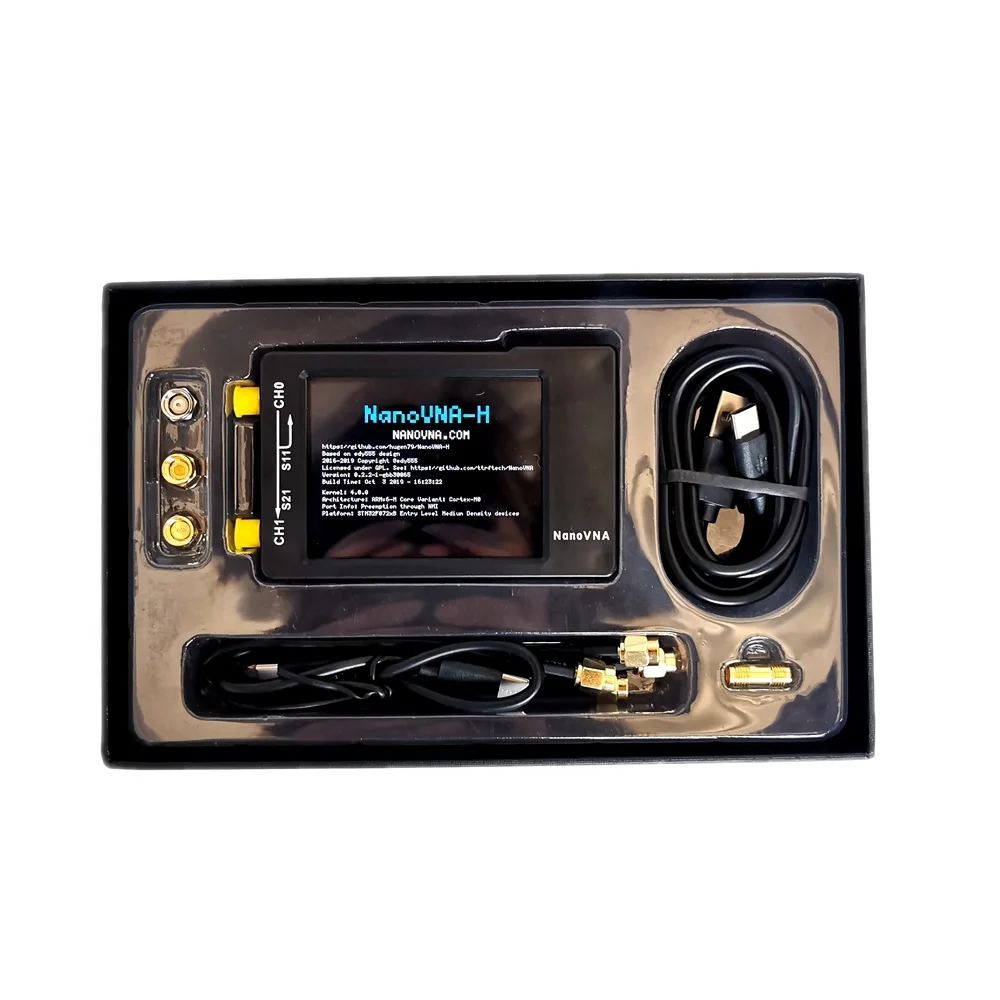

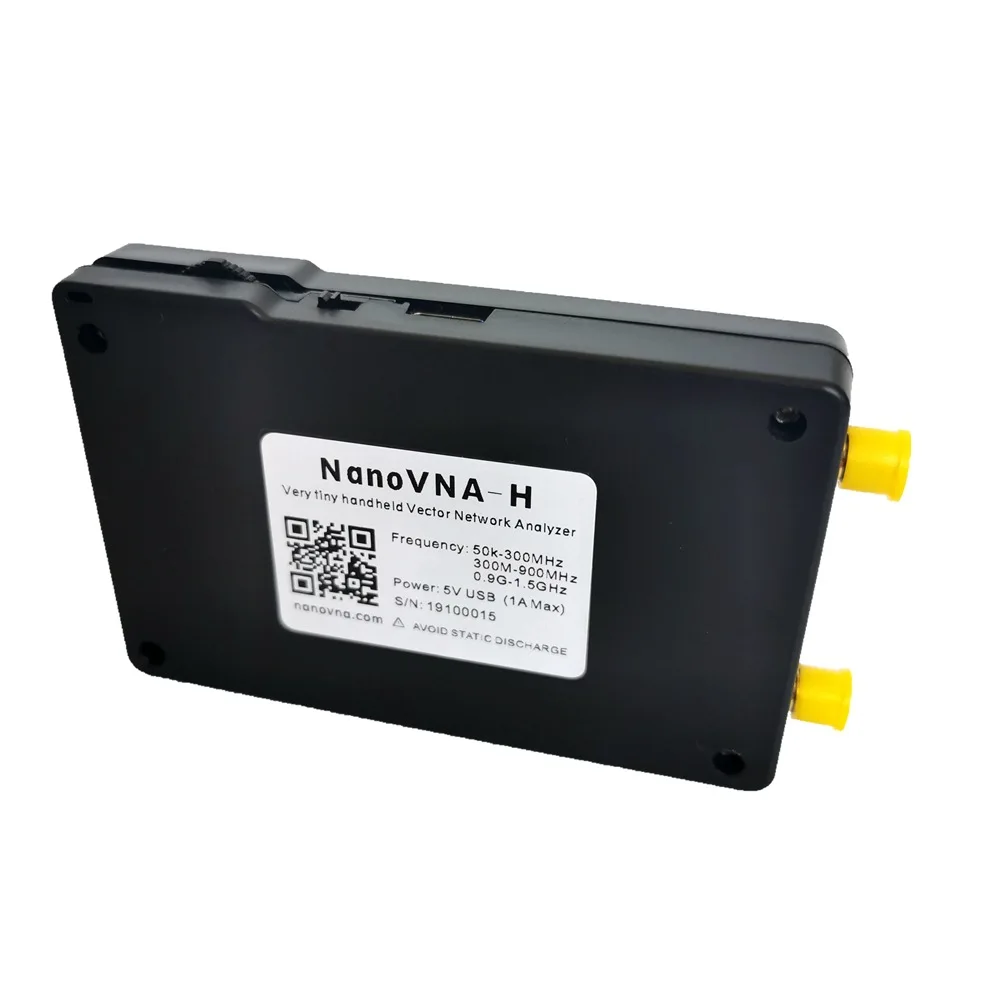

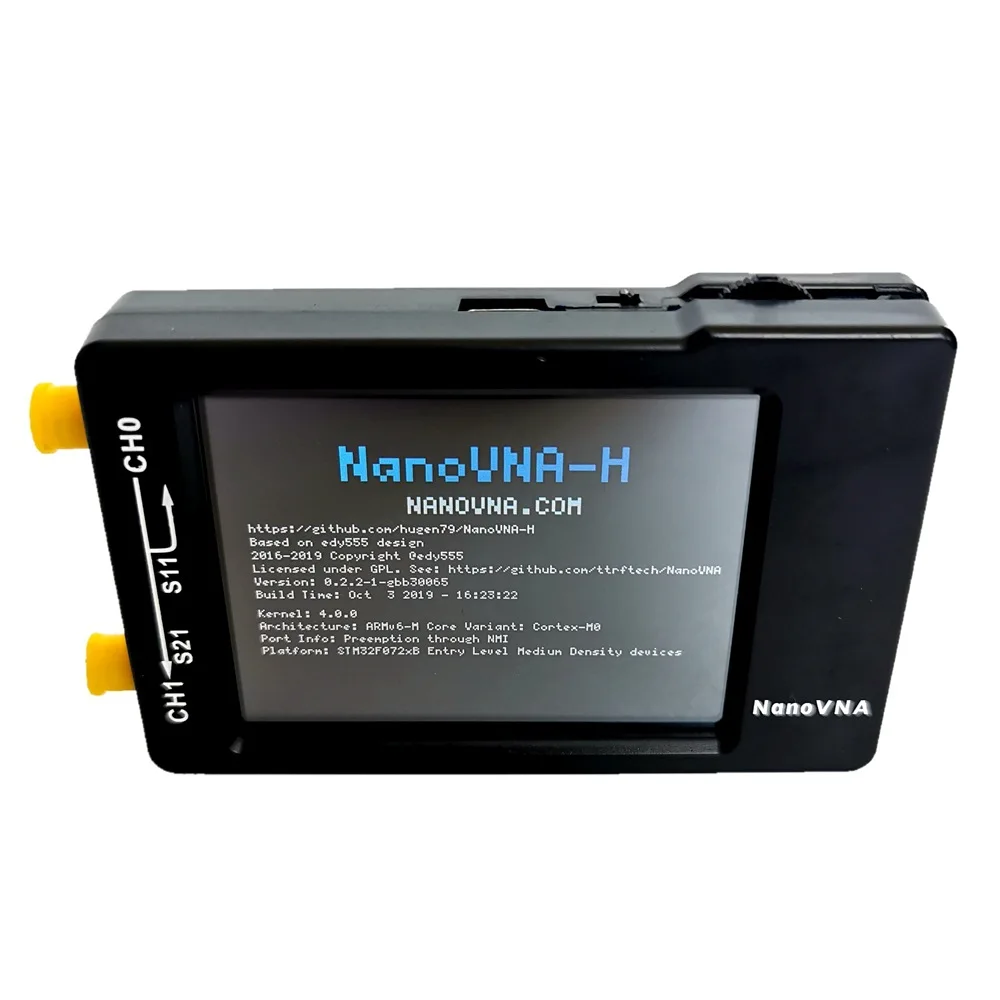

Векторный анализатор сети Aokin NanoVNA-H, анализатор антенны 50 кГц 1,5 ГГц, VNA 2,8 дюйма, ЖК-дисплей, HF VHF UHF UV, с пластиковым чехлом

Векторный анализатор сети Aokin NanoVNA-H, антенный анализатор 50 кГц ~ 1,5 ГГц, 2,8 дюйма, ЖК-дисплей HF VHF UHF UV с пластиковым чехлом

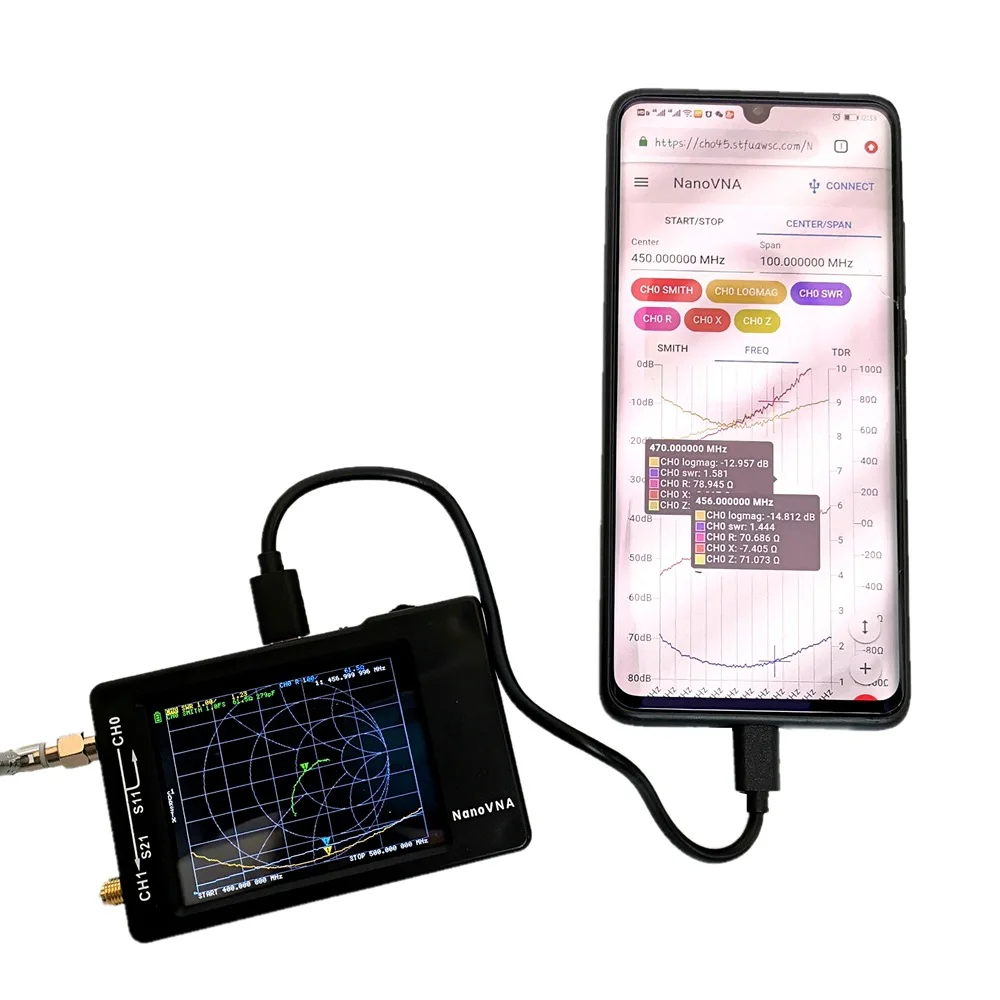

Описание: Простое и практичное программное обеспечение для управления ПК, вы можете экспортировать файлы Touchstone (snp) для различных радиопроектирования и моделирования с помощью программного обеспечения для ПК. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Металлический экран предназначен для уменьшения внешних помех и повышения точности измерения. Частотный диапазон 50535-300 МГц прямого выхода si5351 обеспечивает динамику лучше 70 дБ. Расширенный диапазон 300-600 МГц обеспечивает динамику лучше 60 дБ, а диапазон 600-900 м лучше, чем диапазон 50 дБ. Это изделие «сделай сам», которое обеспечивает идеальные возможности измерения векторной сети размером с кредитную карту. Он включает в себя 2,4-дюймовый сенсорный экран и аккумулятор, которые можно использовать в автономном режиме в течение 2 часов. Метод TX/RX может измерять полные параметры S11 и s21. Если вам нужно получить S12 и S22, вам нужно вручную заменить проводку порта трансивера. Основные характеристики: 1. Печатная плата: 54 мм x 85,5 мм x 11 мм (без разъемов, переключателей) 2. Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки) 3. Радиочастотный выход: -13 дБм (максимум-9 дБм) 4. Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300-600 МГц), 50 дБ (600-900 МГц), включение расширенной прошивки); 5. Порт КСВ: <1,1 6. Дисплей: 2,8 дюйма TFT (320x240) 7. Интерфейс USB: режим связи USB type-C: CDC (последовательный) 8. Питание: USB 5 В, 300 мА, встроенный аккумулятор 500 мАч или мАч, максимальный зарядный ток А 9. Количество точек сканирования: 101 (фиксировано) 10. Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 11. Измерение параметров S, коэффициент стоячей волны напряжения, фаза, задержка, Смит-схема
