Векторный сетевой анализатор частоты NanoVNA-H, 70 дБ, 2,8 дюйма, сенсорный экран, беспроводной анализатор параметров TX RX S11S21

DH19122005

Векторный сетевой анализатор частоты NanoVNA-H, 70 дБ, 2,8 дюйма, сенсорный экран TX RX S11S21, беспроводной анализатор параметров, аккумулятор

Новые функции обновления NanoVNA-H:

1. Обновило программное обеспечение для поддержки того же экрана, что и у большинства телефонов Android. Решите проблемы с небольшим экраном и недостаточной яркостью.

2. Обновленное программное обеспечение для поддержки анализа времени (TDR).

3. Обновленное программное обеспечение, использование батареи может отображаться на интерфейсе.

4. Обновил программное обеспечение и добавил информацию об авторских правах разработчика.

5. В соответствии с требованиями заказчика Форма изготовлена из корпуса ABS. По сравнению со многими покупателями, использующими 3D печатные корпуса, это экономит расходы.

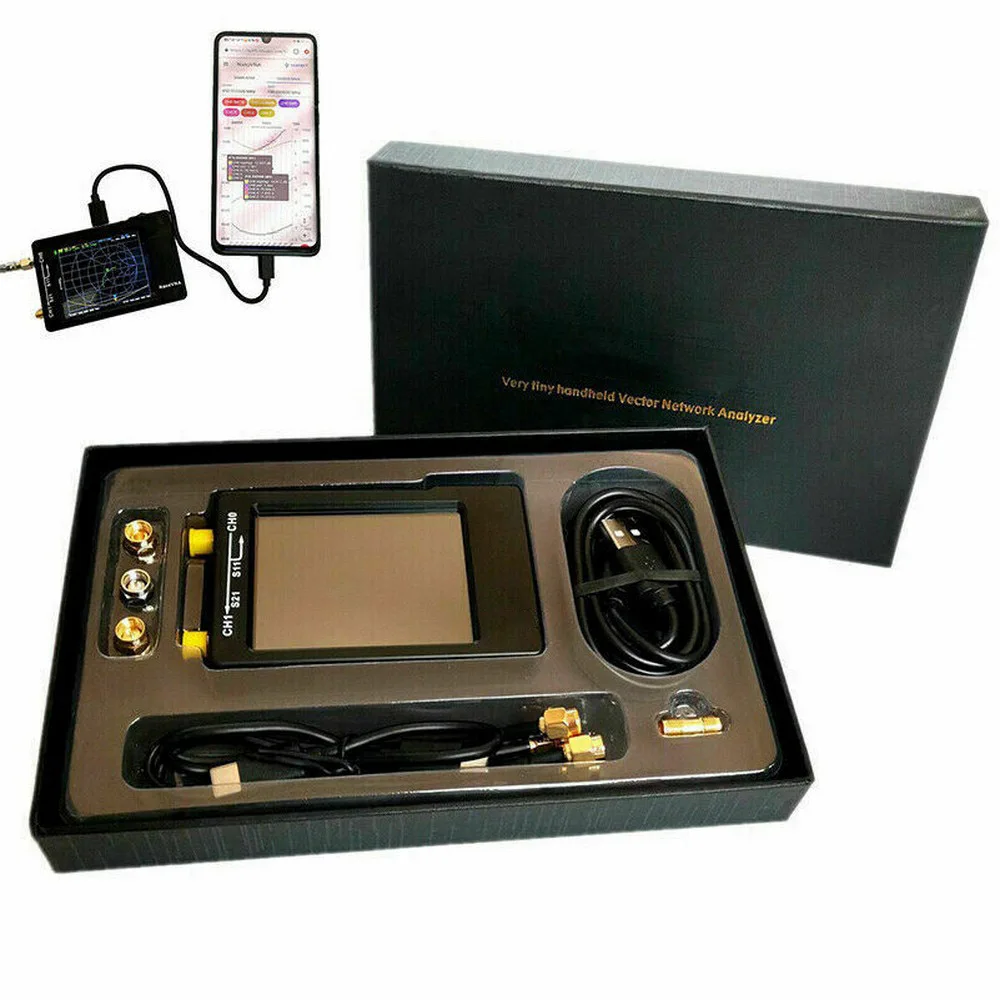

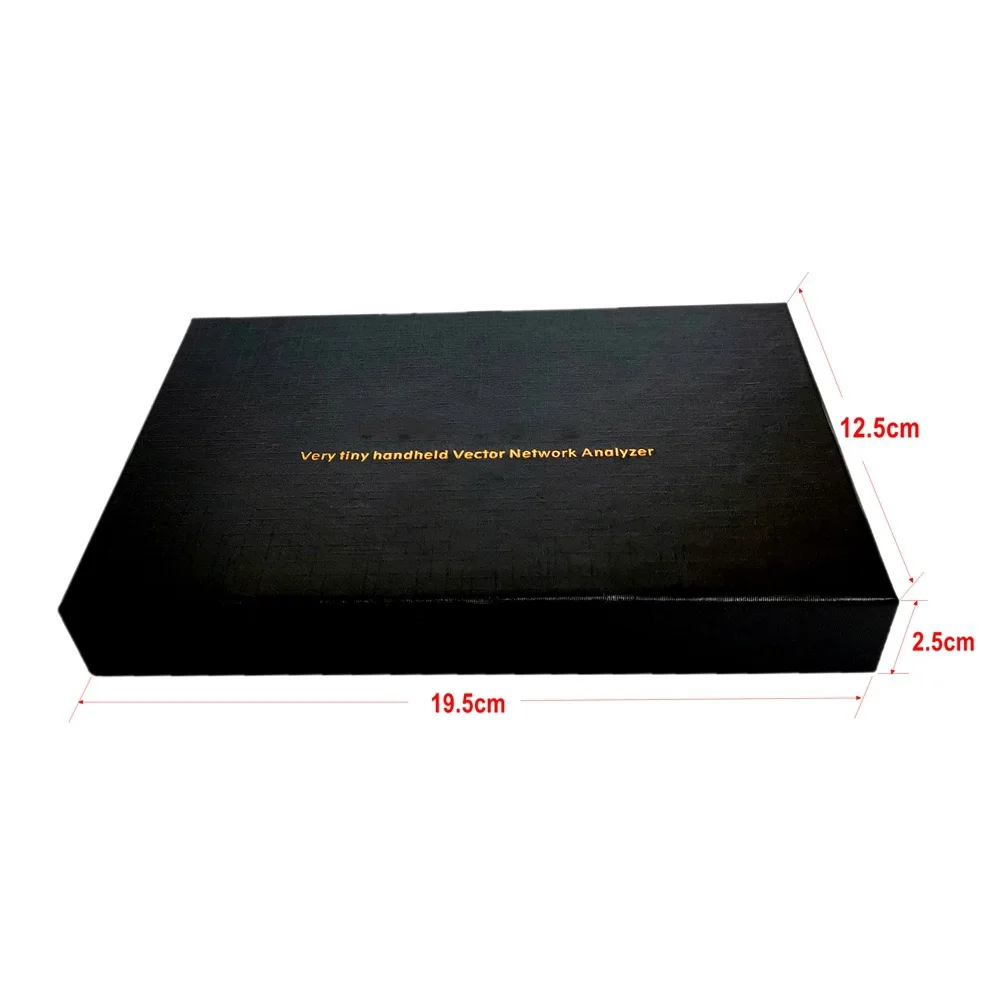

6. Внешняя упаковка была изменена. Горячая и холодная крышка покрыта Золотой картонной коробкой и защищена пластиковым внутренним лотком. Уменьшает проблемы, вызванные вибрациями при транспортировке.

7. Серийный номер продукта прикреплен на обратной стороне.

8. В комплекте простая инструкция.

9. Другие улучшения деталей.

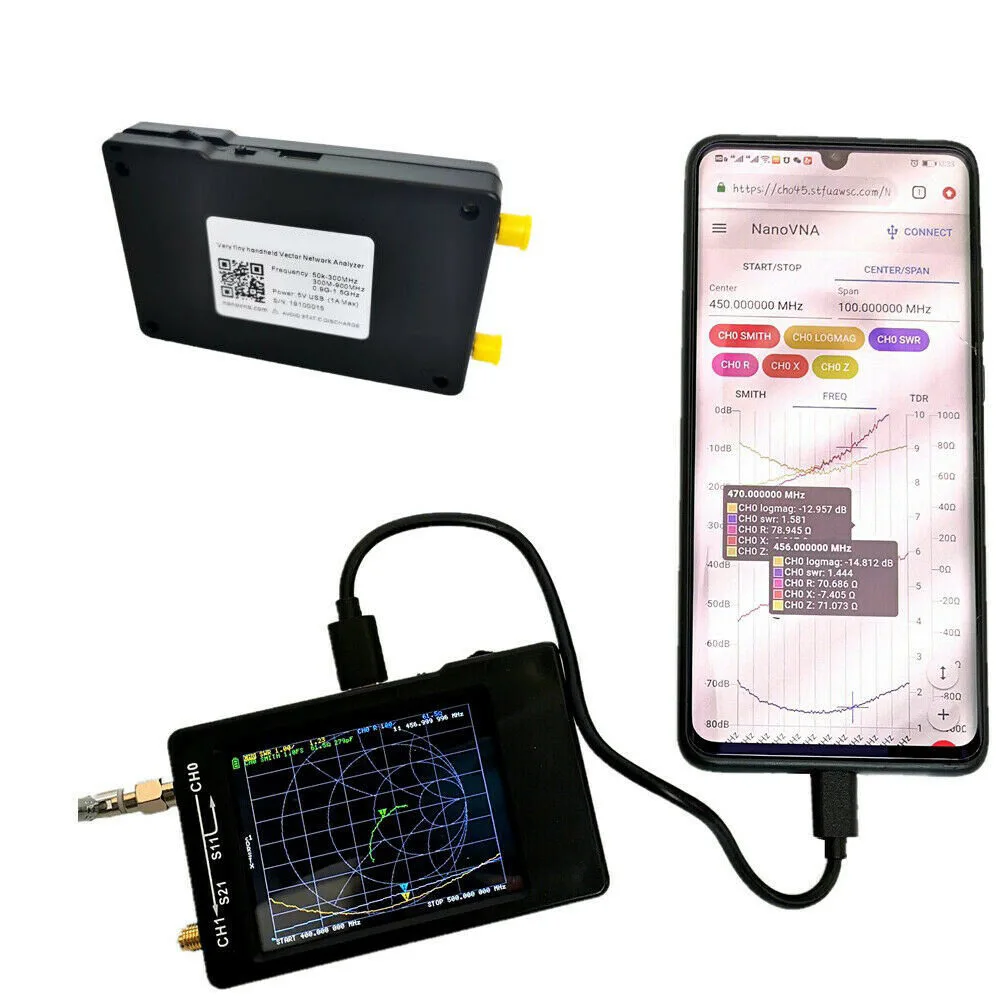

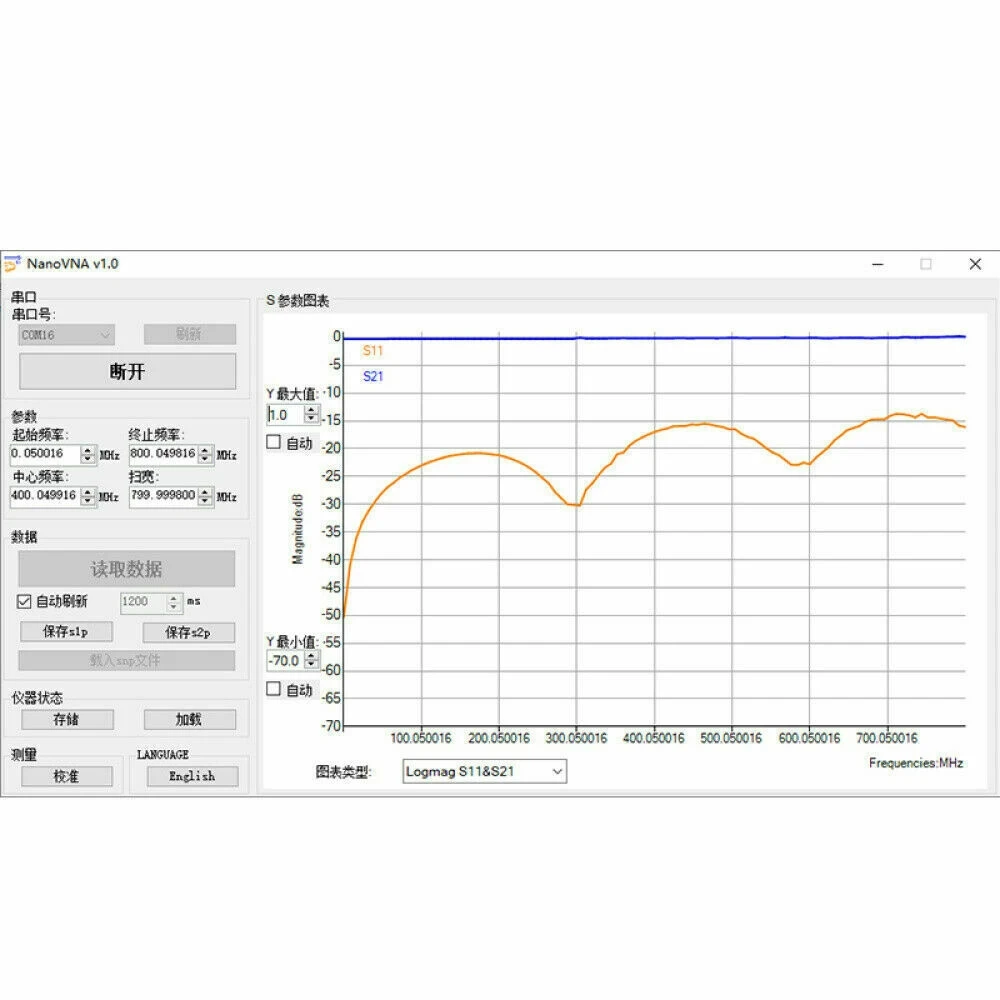

Программное обеспечение управления ПК может экспортировать файлы Touchstone (snp), которые используется для различных радиопроектирования и программного обеспечения симуляции.

Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.

Это в основном для изучения клиентов, которые могут самостоятельно сделать, вам нужно самостоятельно подготовить кабель SMA.

Он не имеет металлического экрана. Основное преимущество заключается в том, что пользователи с сильной практической способностью могут открыть устройство для просмотра структуры цепи. Однако при измерении частот выше 300 м другим сигналам легко помешать. Этот продукт рекомендуется для обучения принципам и использования на более низких частотах.

Частотный диапазон прямого выхода si5351 50k-300 МГц обеспечивает динамику лучше 70 дБ.

Расширенный диапазон 300-600 МГц обеспечивает динамику лучше 50 дБ, а диапазон 600-900 м лучше, чем диапазон 40 дБ.

Маленький и портативный, простой в использовании, этот проект призван предоставить радиочастотный гаджет, но полезный инструмент для энтузиастов.

Это изделие «сделай сам» с функцией измерения векторной сети. Он включает в себя сенсорный экран 2,8 дюйма, измерение TX/RX, может определить полные параметры S11 и S21, если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

Материал: PCB

Цвет: черный пластиковый чехол

Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включение расширенного прошивки) (продукты будут обновлены с последней версией прошивки перед отправкой, фактическая частота измерения составляет 50 кГц ~ 900 МГц)

Радиочастотный выход: -13 дБм (максимум-9 дБм)

Точность частоты: <0,5 ppm

Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300-600 МГц), 40 дБ (600-900 МГц) включение расширенного прошивки)

Порт КСВ: <1,1

Дисплей: 2,8 дюйма TFT (320*240)

Интерфейс USB: USB type-C

Режим связи: CDC (последовательный)

USB: 5 В, мА

Аккумулятор: Аккумулятор 3,7 в

Количество точек калибровки: 101 (фиксированный)

Количество точек сканирования: 101 (фиксированное)

Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5

Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * дюйма (без разъемов и переключателей)

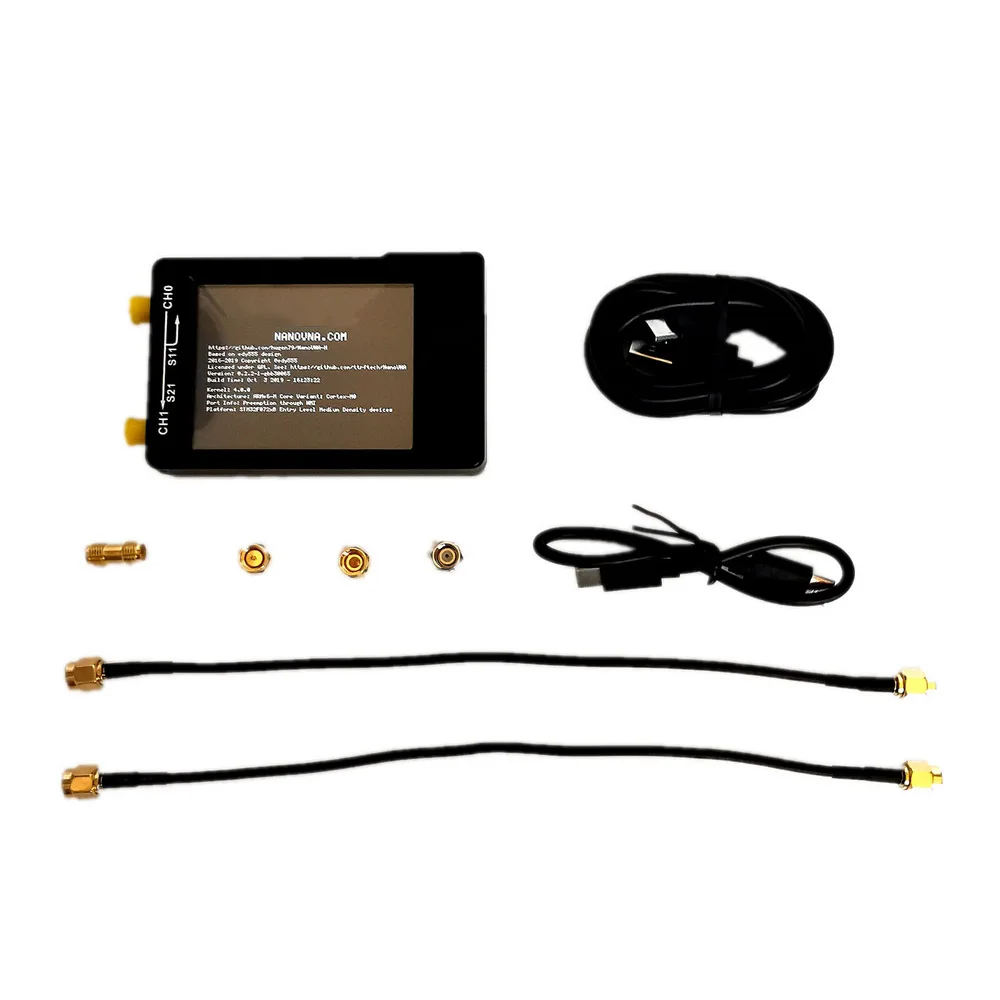

Хост 1xnanovna (с аккумулятором 450 мАч)

1 кабель USB Type-C для передачи данных

2x30 мм SMA штекер-штекер RG174 RF кабель

1xsma разъем «Мама-мама»

1 комплект простой калибровки xSMA

1xSMA простой комплект для калибровки

1xSMA простой комплект для калибровки нагрузки

1x Type-c to Type-c
