Анализатор сети NanoVNA-H 50 кГц 1,5 ГГц VNA 2,8 дюйма LCDHF VHF UHF UV Векторный анализатор антенны + 450 мА ч аккумулятор + пластиковый корпус I4-003

Пункт продажи

Антенный Анализатор сети 50 кГц-1,5 ГГц Частотный коротковолновой Векторный анализатор MF/HF/VHF/UHF 2,8 "цифровой ЖК-сенсорный экран

Пункт продажи

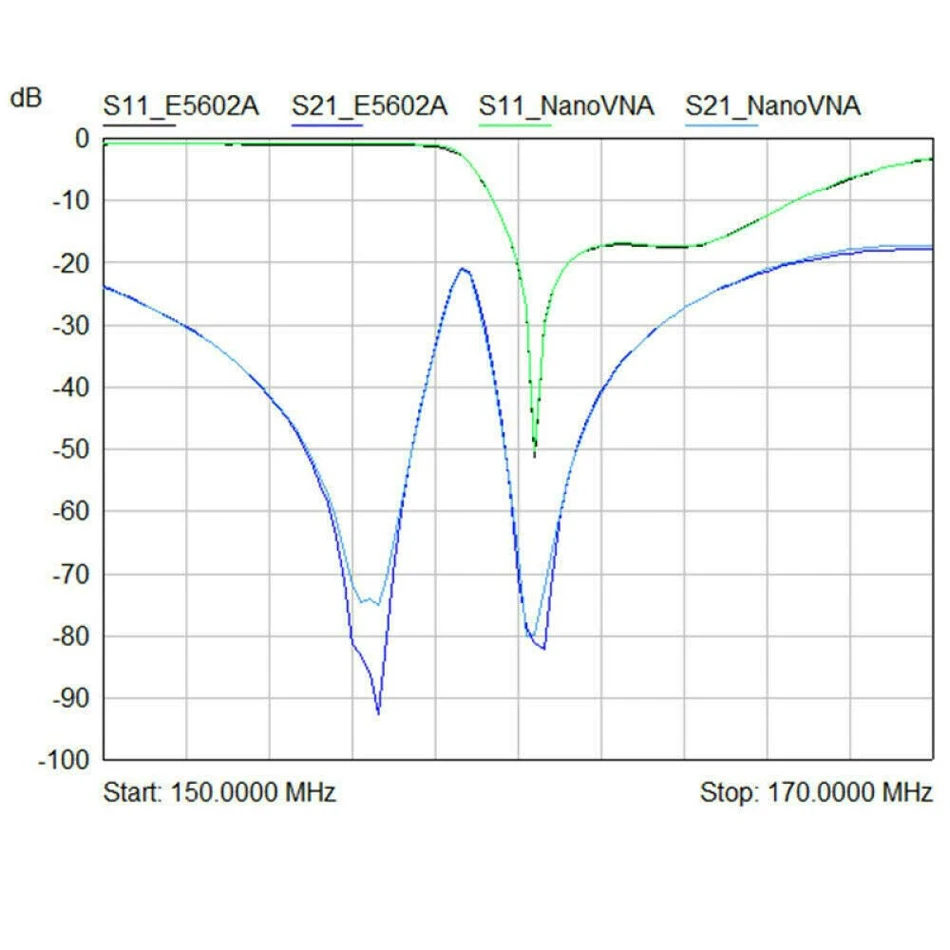

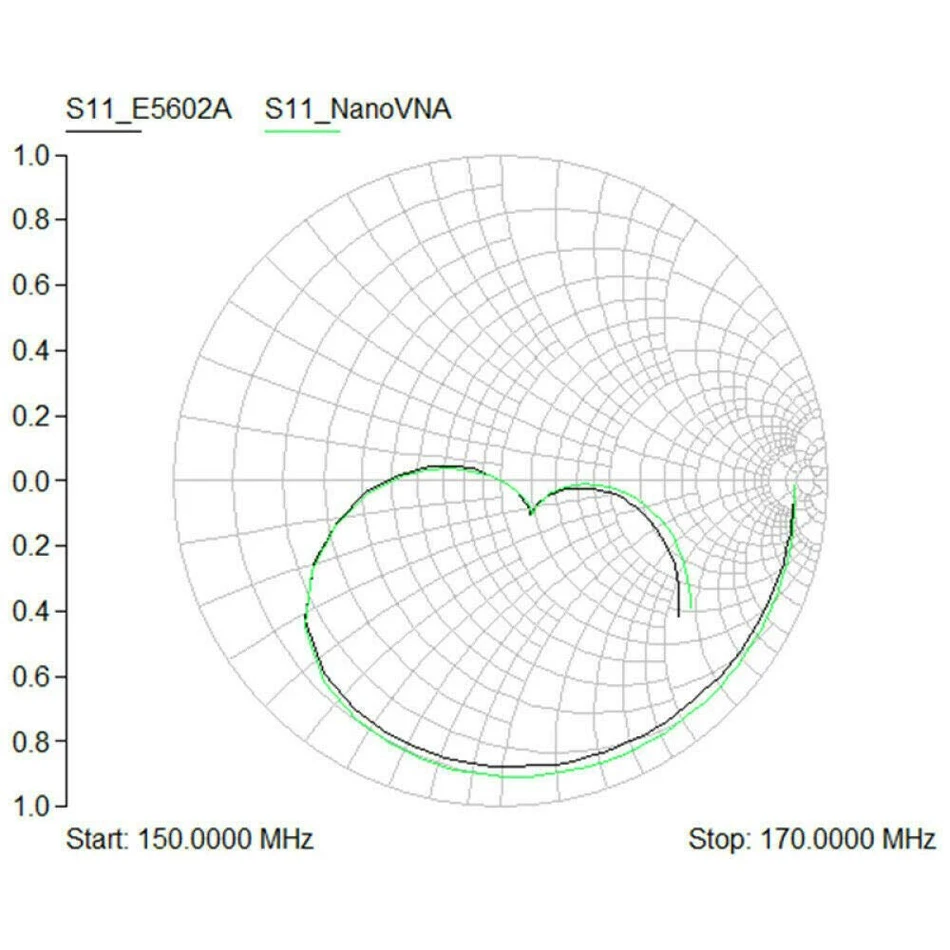

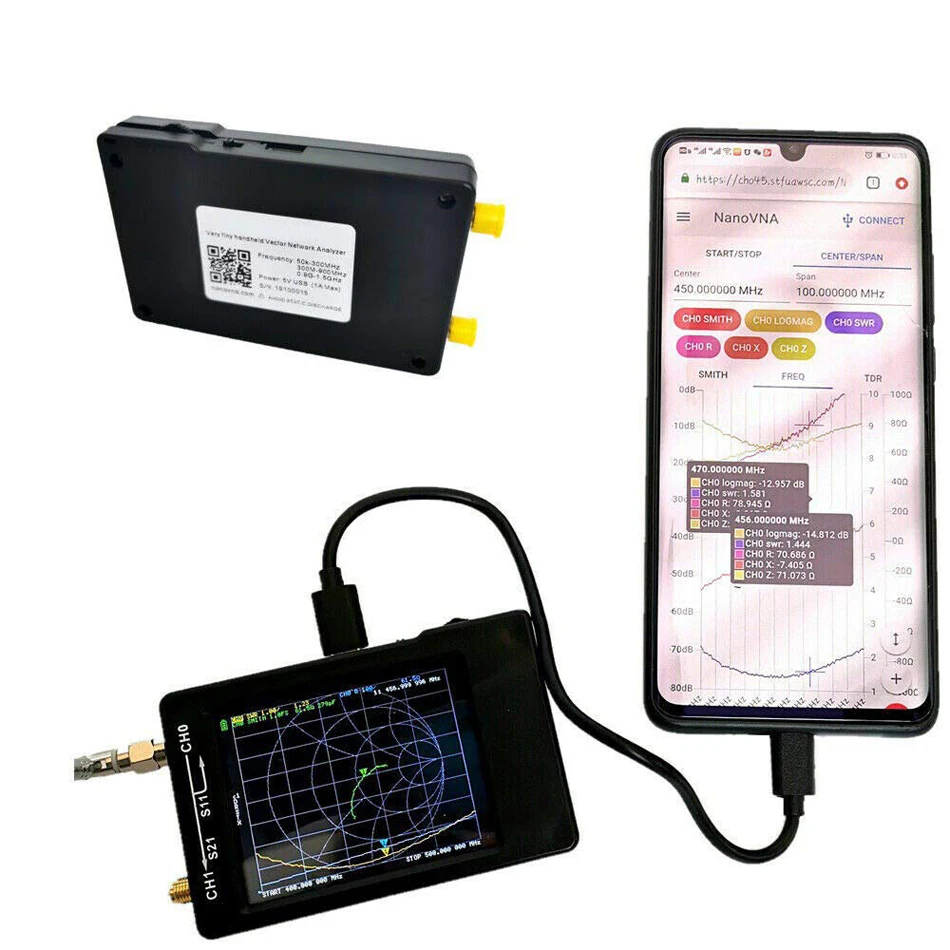

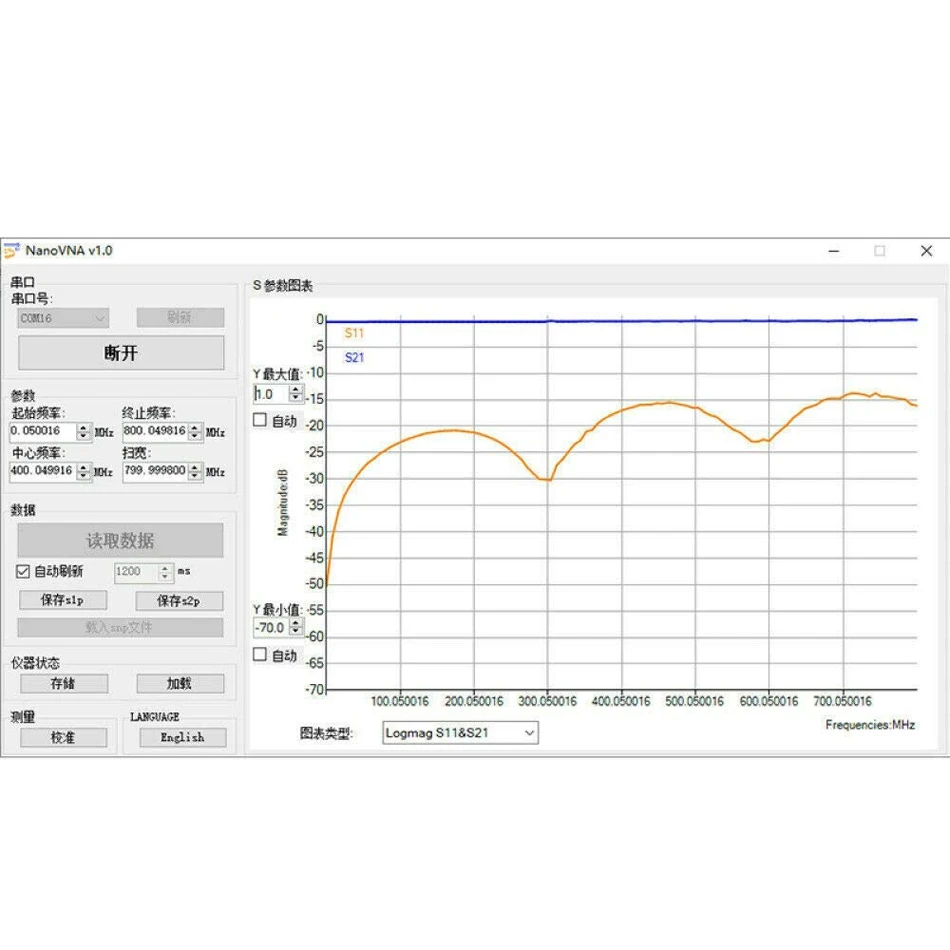

1. Это продукт «сделай сам» с функцией измерения векторной сети. Он включает в себя сенсорный экран 2,8 дюйма, измерение TX/RX, может определить полные параметры S11 и S21, если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера 2. Программное обеспечение управления ПК может экспортировать файлы Touchstone (snp), которые используется для различных радиопроектирования и программного обеспечения симуляции. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц 3. Это в основном для изучения клиентов, которые могут самостоятельно сделать, вам нужно самостоятельно подготовить кабель SMA. Частотный диапазон прямого выхода si5351 50k-300 МГц обеспечивает динамику лучше 70 дБ 4. Не имеет металлического экрана. Основное преимущество заключается в том, что пользователи с сильной практической способностью могут открыть устройство для просмотра структуры цепи. Однако при измерении частот выше 300 м другим сигналам легко помешать. Этот продукт рекомендуется для обучения принципам и использования на более низких частотах. 5. Расширенный диапазон 300-600 МГц обеспечивает динамику лучше 50 дБ, а диапазон 600-900 м лучше, чем диапазон 40 дБ. Маленький и портативный, простой в использовании, этот проект призван предоставить радиочастотный гаджет, но полезный инструмент для энтузиастов

Пункт продажи

Спецификация: Материал: АБС Печатная плата: 54 мм x 85,5 мм x 11 мм (разъем и выключатель в комплект не входят) Частота измерения: 50 кГц ~ 1,5 ГГц Радиочастотный выход: -13 дБм (макс.-9 дБм) Точность частоты: <2ppm Стабильность частоты: <0,5 ppm Диапазон измерения: 70 дБ (50 кГц-300 МГц), 50 дБ (300-900 МГц), 40 дБ (900-1,5 ГГц) Порт КСВ: <1,1 Дисплей: 2,8 дюйма TFT(320x240) Порт USB: type-C Режим связи: CDC (последовательный) Питание: USB 5 В, 450 мА, встроенный аккумулятор мАч, максимальный зарядный ток 1 А Количество точек калибровки: 101 (постоянная) Количество точек сканирования: 101 (постоянное) Отслеживание дисплея: 4 Метка: 4 Сохранение настроек: 5 Размер (около): Длина 7,5/19 см; Ширина 4,9/12,5 см; Высота 1,0/2,5 см Вес (около): 8,8 унций/250 г Цвет: черный Новые функции обновления NanoVNA-H 1. Обновило программное обеспечение для поддержки того же экрана, что и у большинства телефонов Android. Решите проблемы с небольшим экраном и недостаточной яркостью. 2. Обновленное программное обеспечение для поддержки анализа времени (TDR). 3. Обновленное программное обеспечение, использование батареи может отображаться на интерфейсе. 4. Обновил программное обеспечение и добавил информацию об авторских правах разработчика. 5. В соответствии с требованиями заказчика Форма изготовлена из корпуса ABS. По сравнению со многими покупателями, использующими 3D печатные корпуса, это экономит расходы. 6. Внешняя упаковка была изменена. Горячая и холодная крышка покрыта Золотой картонной коробкой и защищена пластиковым внутренним лотком. Уменьшает проблемы, вызванные вибрациями при транспортировке. 7. Серийный номер продукта прикреплен на обратной стороне. 8. В комплекте простая инструкция. 9. Другие улучшения деталей. Комплектация: Хост 1xnanovna (с аккумулятором 450 мАч) <
