Антенный Анализатор YAOGREENHAM NanoVNA-H hugen 50 кГц 1,5 ГГц, ЖК-дисплей 2,8 дюйма, HF, VHF, UHF, УФ-Векторный анализатор сети, анализатор антенны + аккумулятор 450 мАч

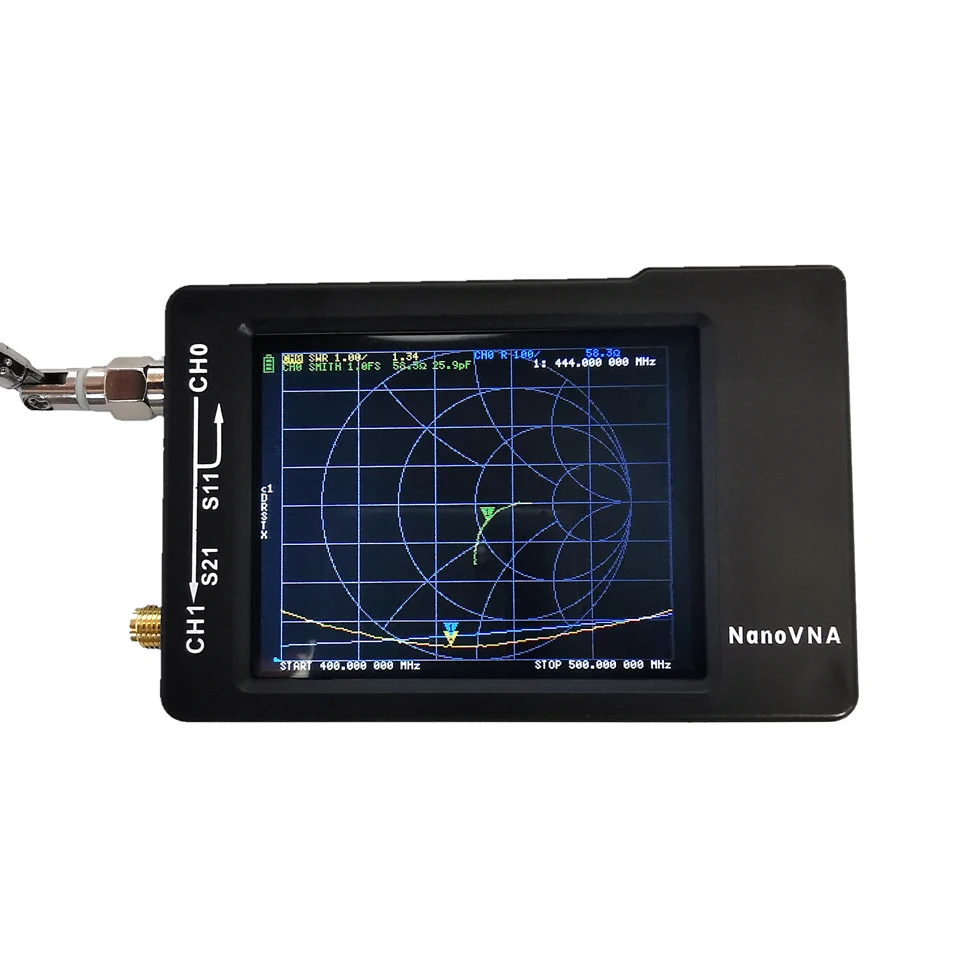

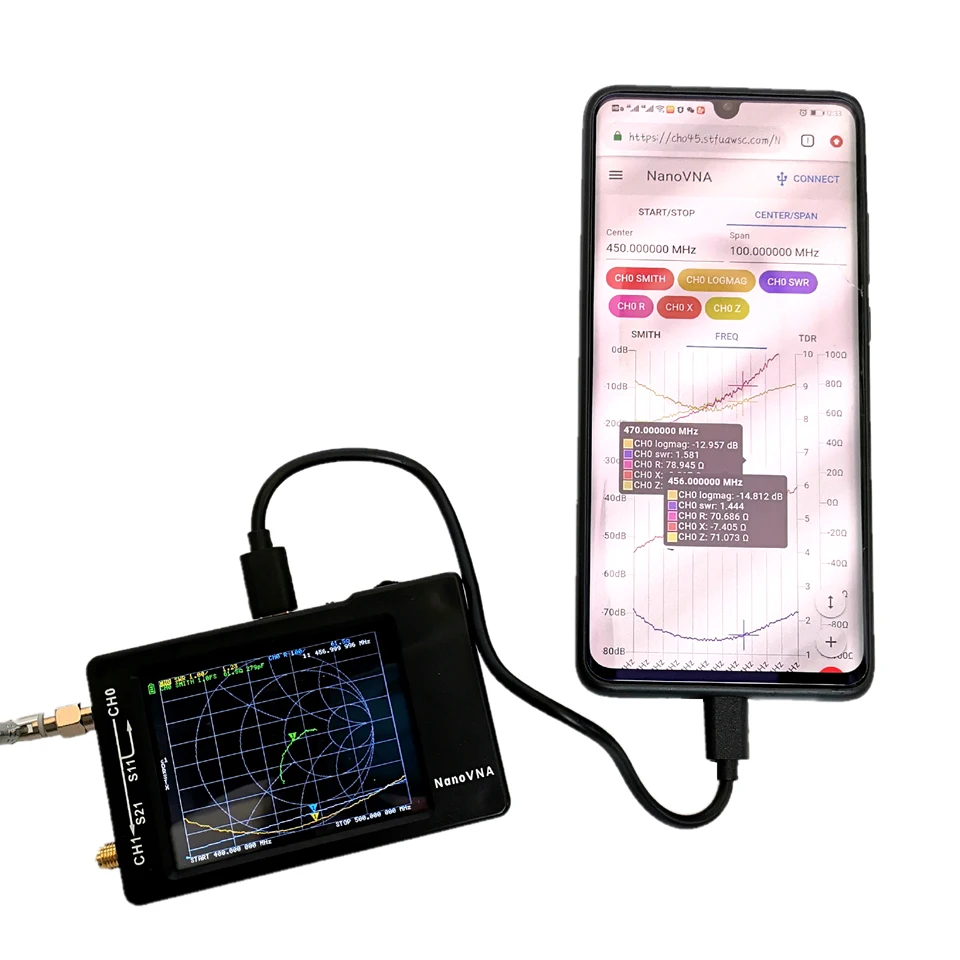

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера. Особенности: Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования. Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц. Это в основном для изучения клиентов, которые могут DIY, вам нужно подготовить кабель SMA самостоятельно. Он не имеет металлического щита. Главное преимущество заключается в том, что пользователи с сильной способностью к использованию могут открыть устройство для просмотра структуры цепи. Тем не менее, при измерении частот выше 300 м, легко мешать другим сигналам. Поэтому этот продукт рекомендуется для изучения принципов и использования на более низких частотах. Частотный диапазон 50k-300 МГц прямого выхода si5351 обеспечивает лучшую динамику, чем 70 дБ. Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики. Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.

Характеристики:

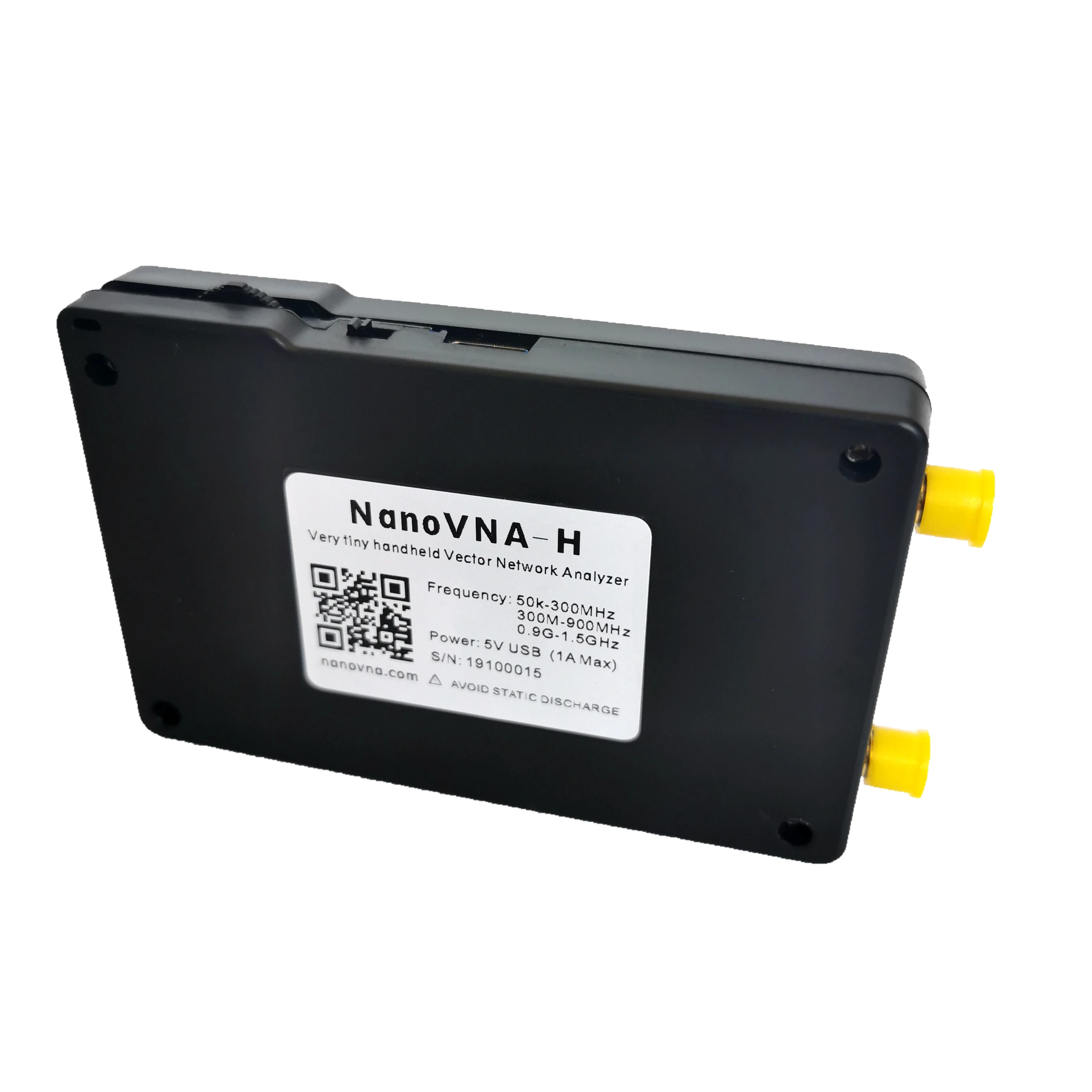

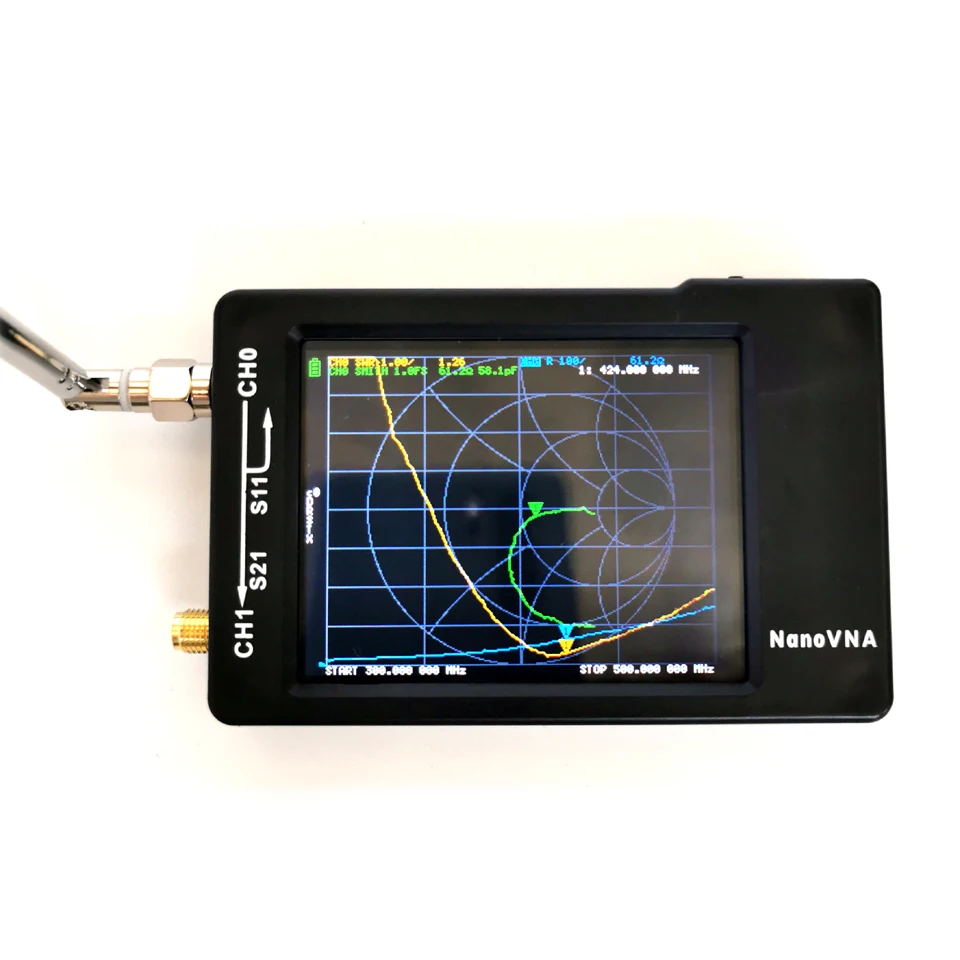

Материал: PCB Цвет: черный пластиковый чехол Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц) Выход RF: -13 дБм (максимум-9 дБм) Точность частоты: <0,5 ppm Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку) Порт SWR: <1,1 Дисплей: 2,8 дюймов TFT (320*240) Интерфейс USB: USB type-C Режим связи: CDC (серийный) USB: 5 в 120 мА Батарея: 3,7 v Батарея Количество калибровочных точек: 101 (фиксированное) Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей) Посылка Вес: 245 г Посылка:
