Нано-VNA-H 50 кГц-1,5 ГГц вектор сетевой анализатор NanoVNA 4 дюйма ЖК-дисплей для УКВ внешняя антенна USB 5V 200mA 2020 Новый

NanoVNA-H4 4 "LCD 50KHz ~ 1,5 GHz VNA HF VHF UHF UV векторный сетевой анализатор

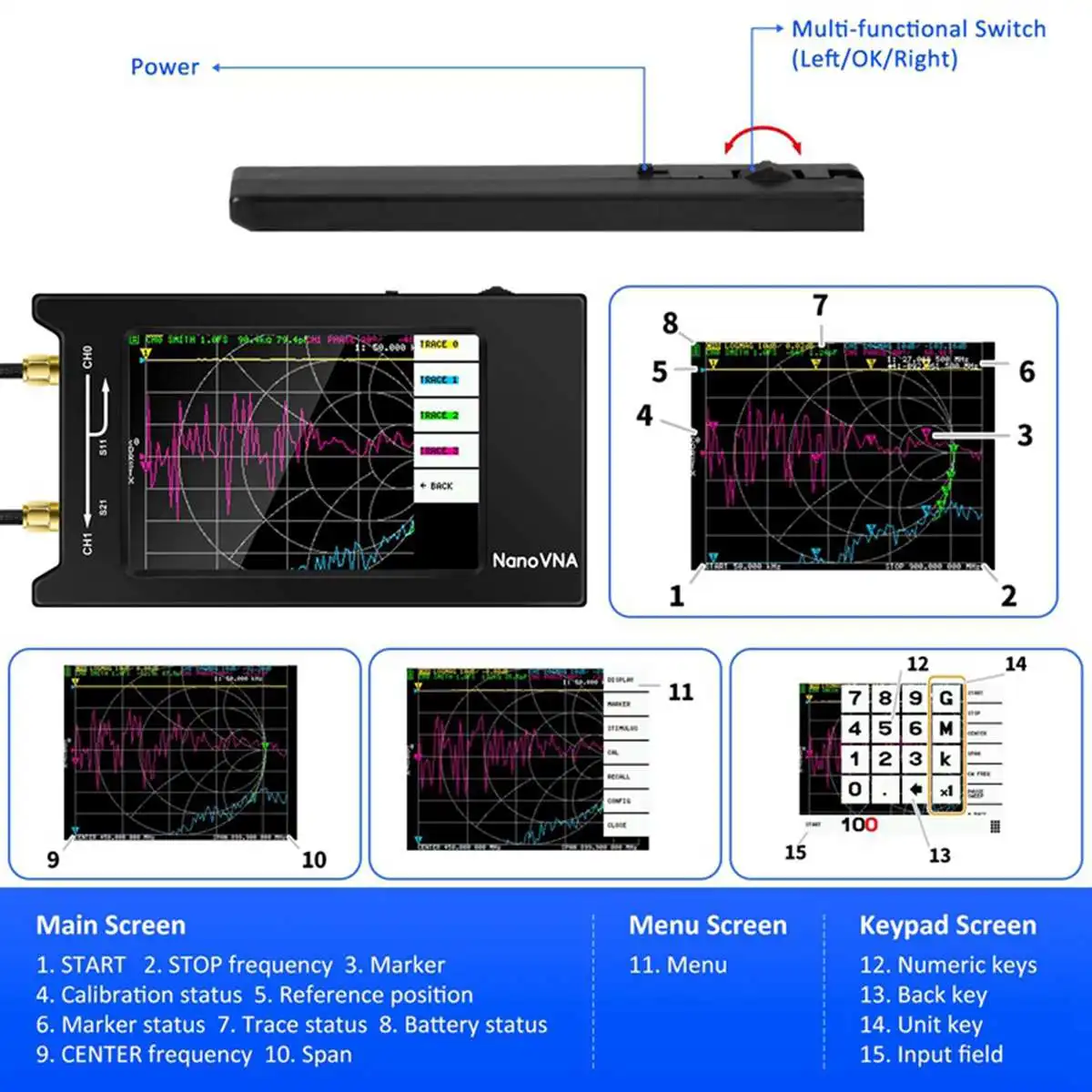

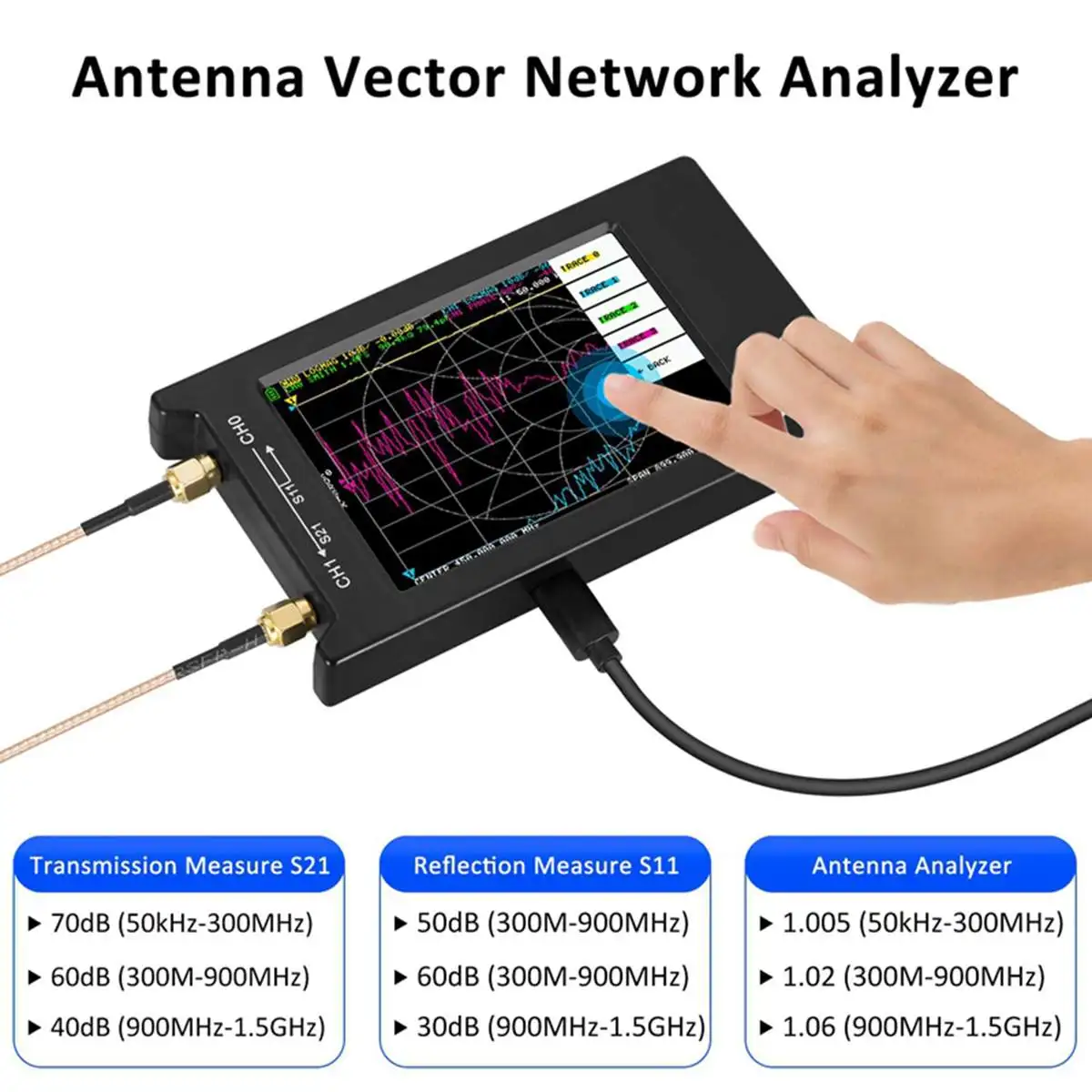

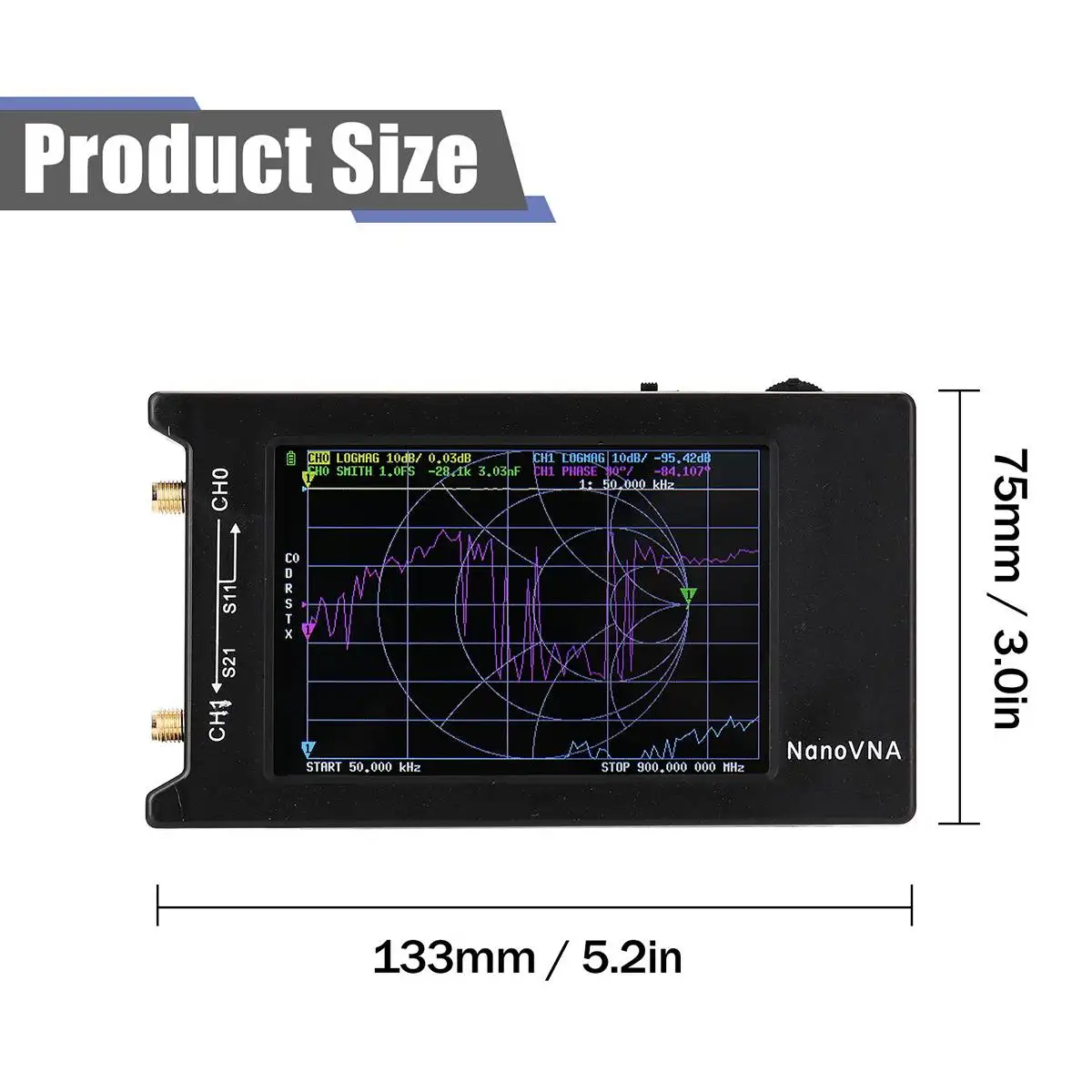

Характеристики: Модель: F57584 Корпус ABS: 75 мм x 133 мм x 18 мм (без выступов) Частота измерения: 50 кГц ~ 1,5 ГГц Выход RF: 0dbm (± 2 дБ, основная волна) Точность частоты: <2ppm Стабильность частоты: <0,5 ppm Диапазон измерения: 70 дБ (50 кГц-300 МГц), (60 дБ (300 м-900 МГц), 40 дБ (0,9 г-1,5 ГГц) позволяют расширить прошивку) (Примечание: обратите внимание на ошибку, вызванную нелинейным преобразованием фундаментальной волны при использовании гармонических измерений.) Порт SWR: <1,1 Дисплей: 4 "TFT (320x480) Интерфейс USB: USB type-C; Режим связи: CDC (серийный) Источник питания: USB 5В 200мА. Максимальный зарядный ток 1A Количество калибровочных точек: 101 (фиксированное) Количество точек сканирования: 101 (фиксированное) Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5 Измерение s-параметров, коэффициента стоящей волны напряжения, фазы, задержки, диаграммы Смита, анализа времени домена и т. Д.

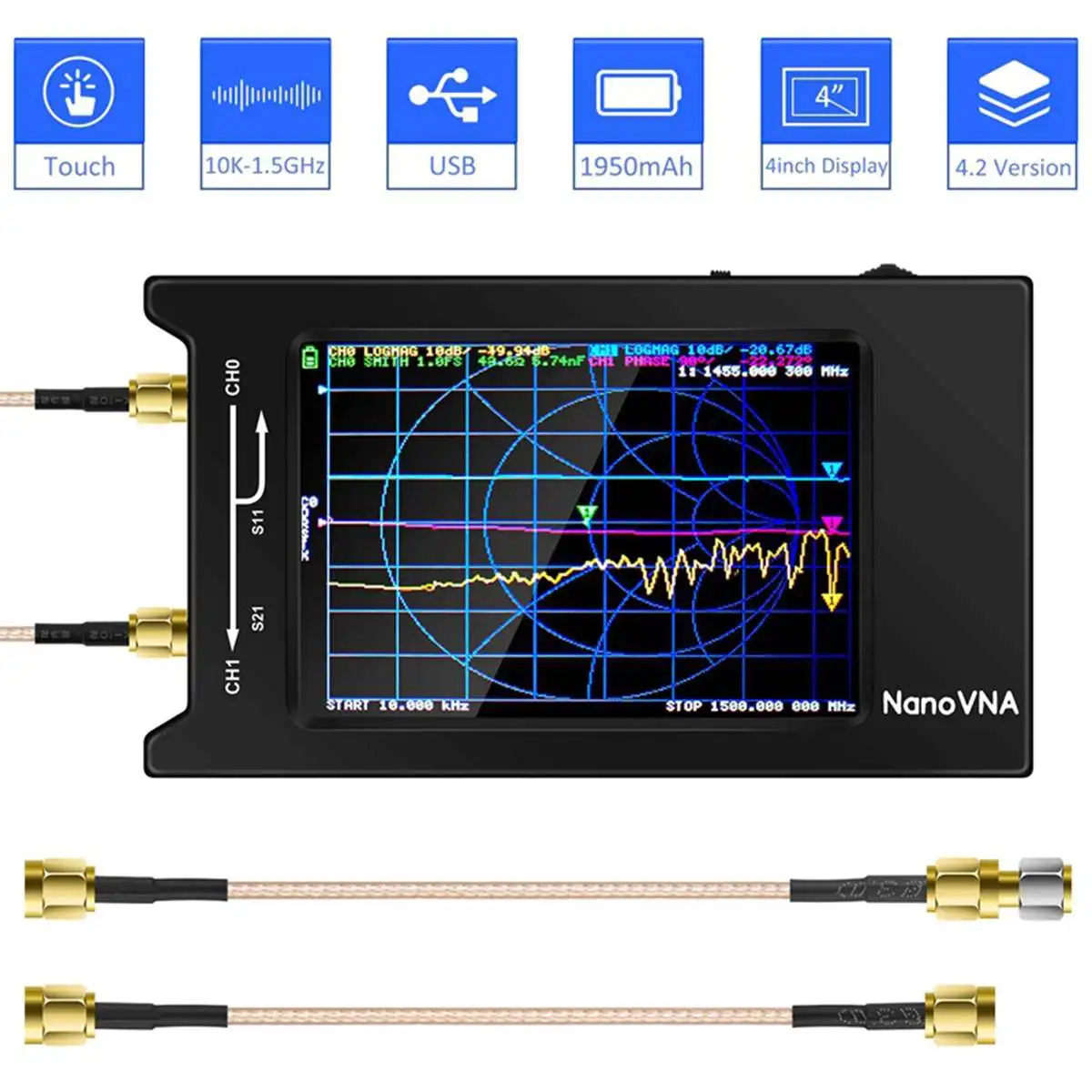

Особенности: 1. 4-дюймовый ЖК-экран с полным углом обзора, с дополнительным затемнением постоянного тока, можно более четко видеть при использовании на открытом воздухе, более комфортное использование в помещении, 2. Оптимизирует мост, полностью использует гармоники Si5351 и теперь может использовать 5-ю гармонику для измерения до 1,5 ГГц; 3. Когда используется основная волна, выходной уровень CH0 увеличивается до 0dBm, и измерение отражения является более точным; 4. Устраняет аномалию NanoVNA-H до 6 МГц; 5. Воспроизводите схему управления питанием, еще больше уменьшая шум источника питания, уменьшая помехи источника питания USB, уменьшая зарядный ток и защищая батарею; 6. Оптимизированная схема печатной платы, рассчитанная на аккумулятор 1950 мАч, используется более 8 часов; 7. Резервный интерфейс UART для легкого расширения DIY; 8. Откройте пресс-форму, чтобы сделать новый корпус ABS, светильник и удобный, Защитите машину;

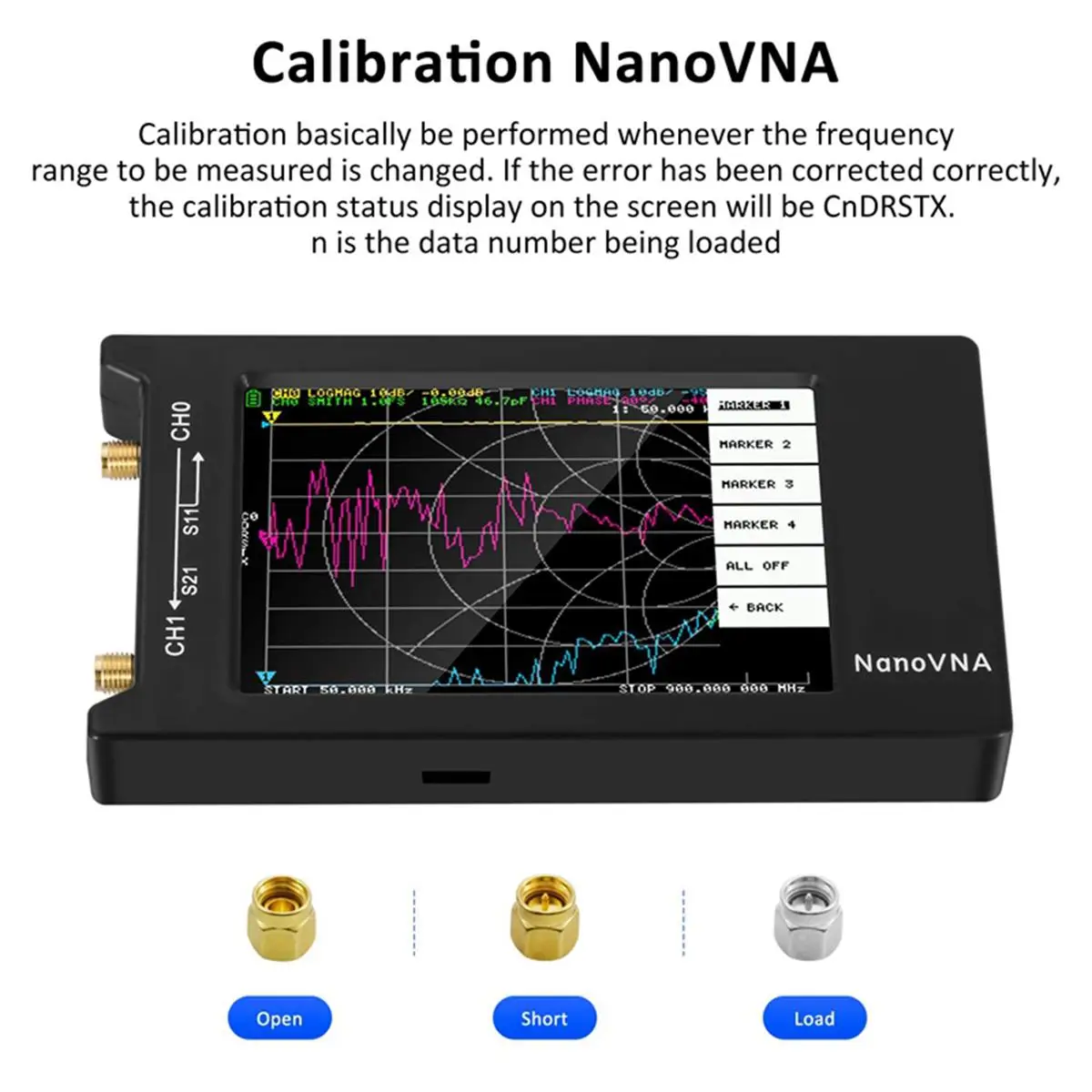

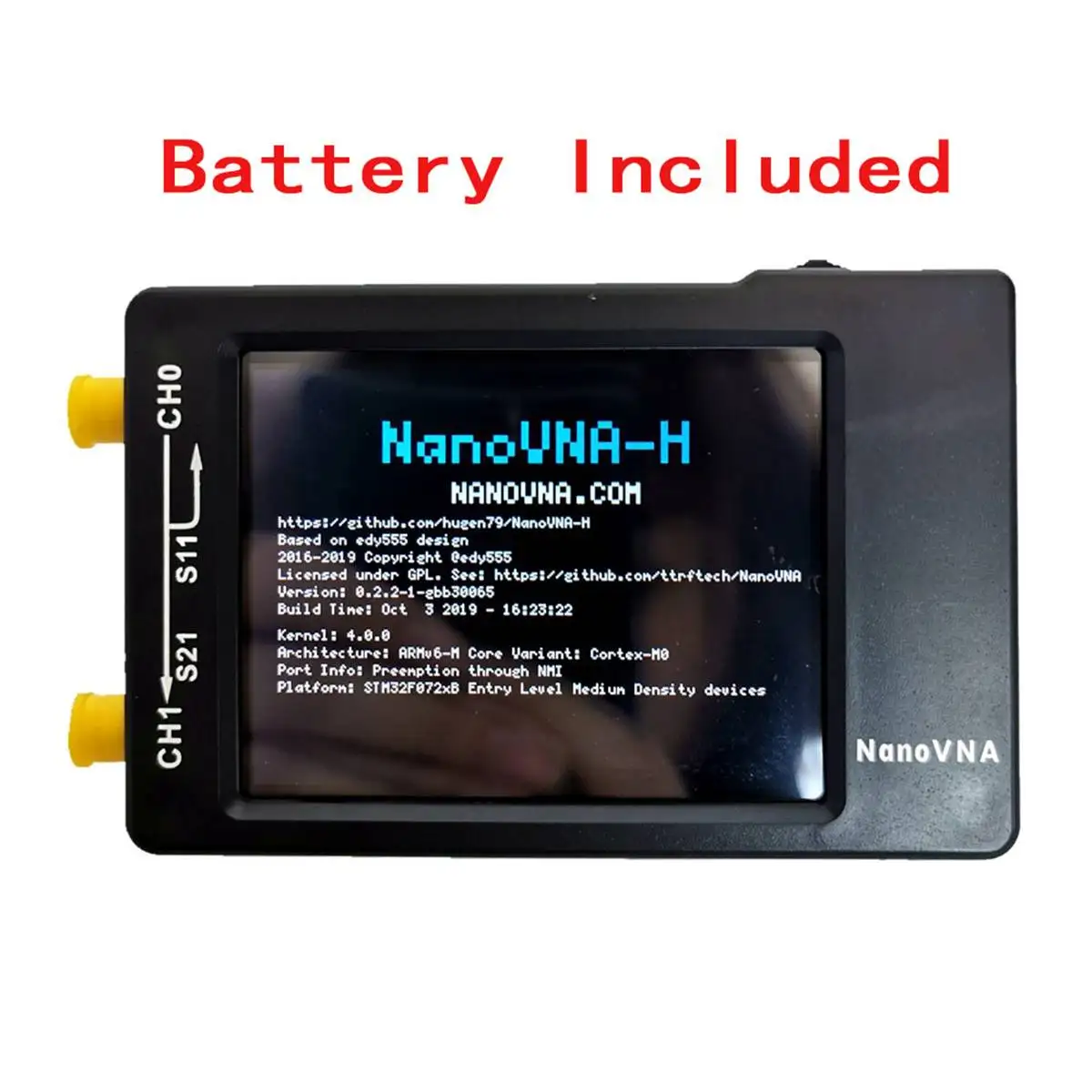

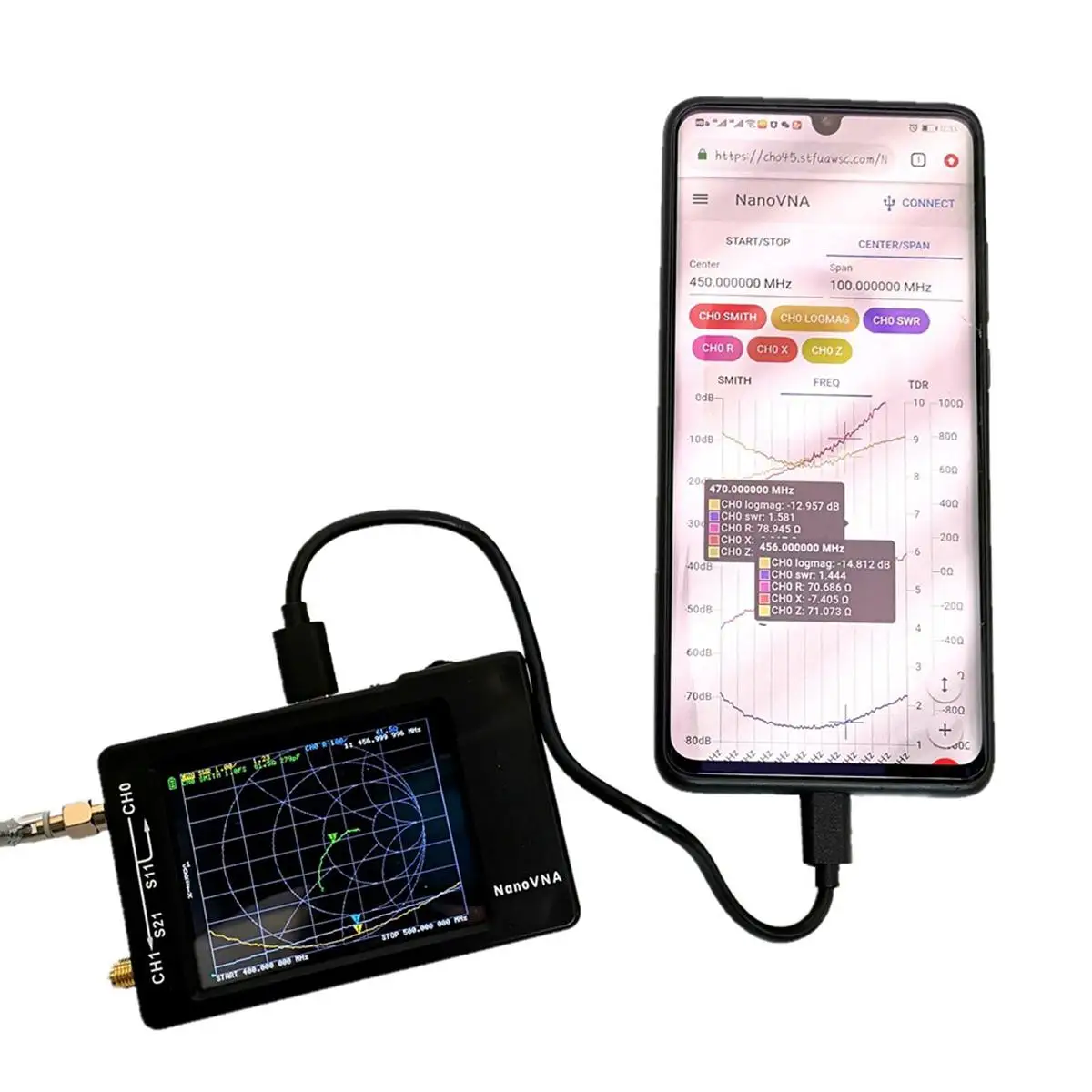

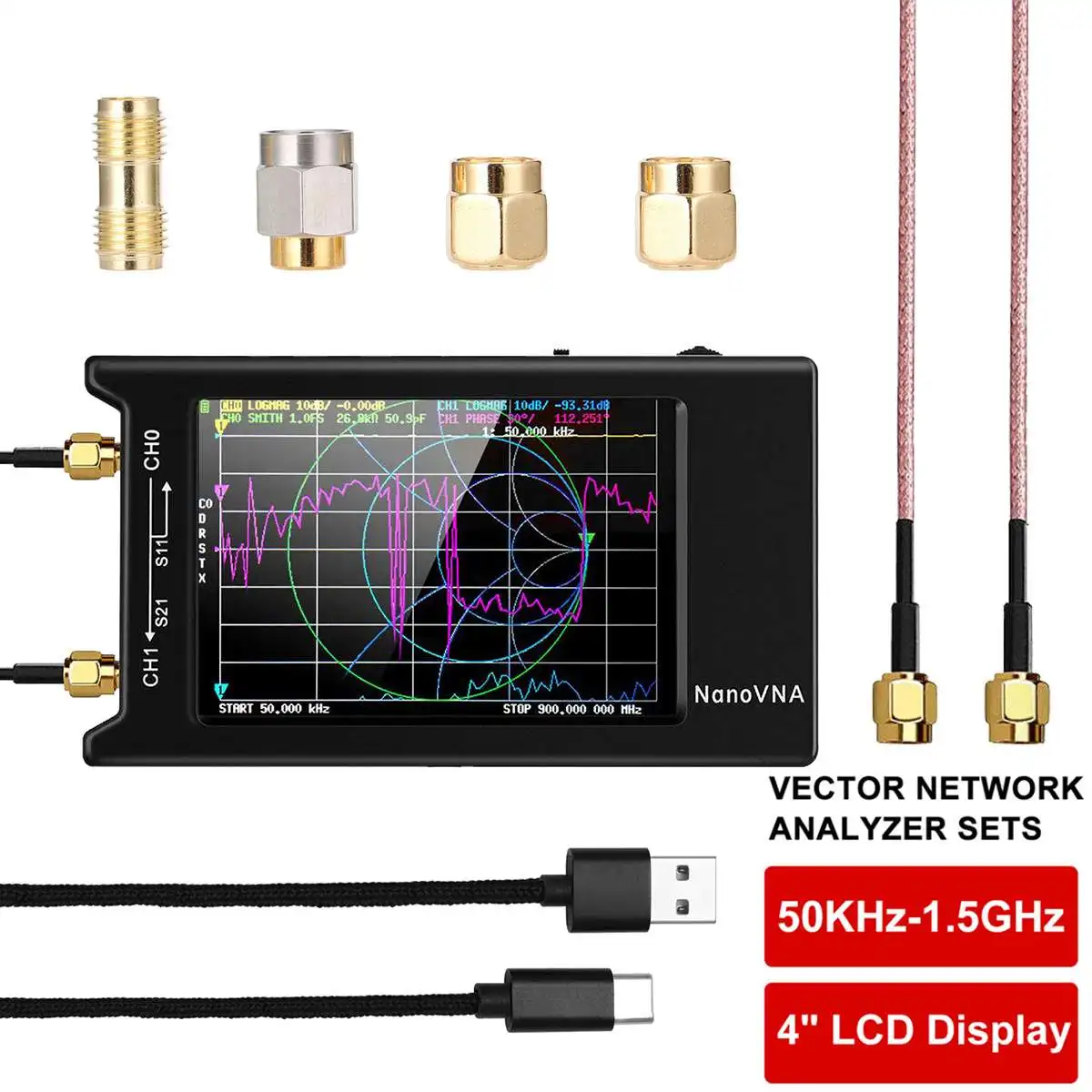

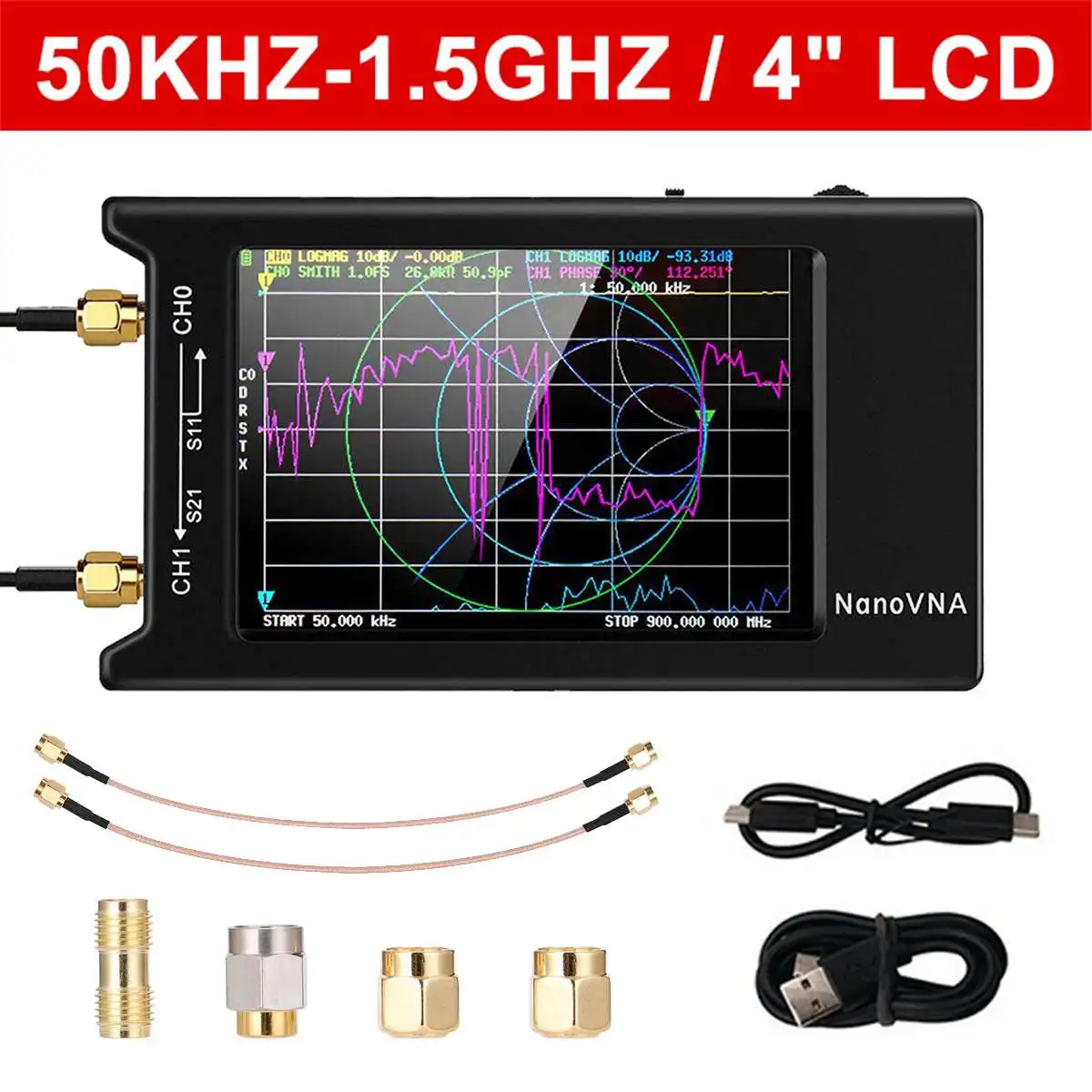

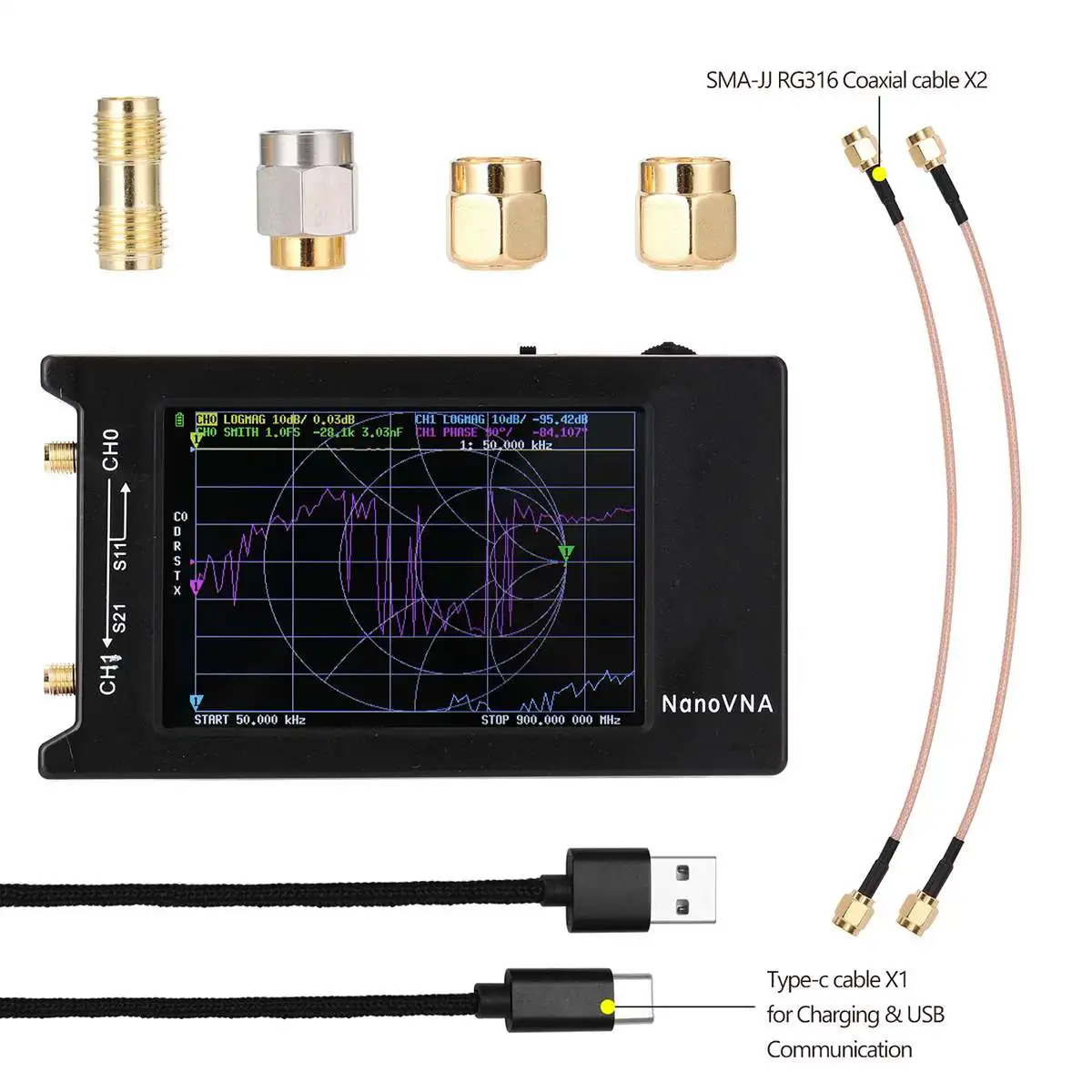

Посылка включает: 1 x NanoVNA-H4 (включая 4-дюймовый сенсорный экран, аккумулятор 1950 мАч) 2x15 см SMA штекерные RG316 RF кабели Разъем SMA Female-1 шт. 1 х SMA простой калибровочный набор короткий 1 х SMA простой калибровочный Набор Открытый 1 x SMA Простая калибровка набор нагрузки 1 кабель для передачи данных USB Type-C 1 x Type-C to Type-C (поддерживает подключение к большинству телефонов Android)
