Диагностические инструменты GODIAG GT100 OBDII, детектор протокола ECU и блок разрыва с программированием и кодированием.

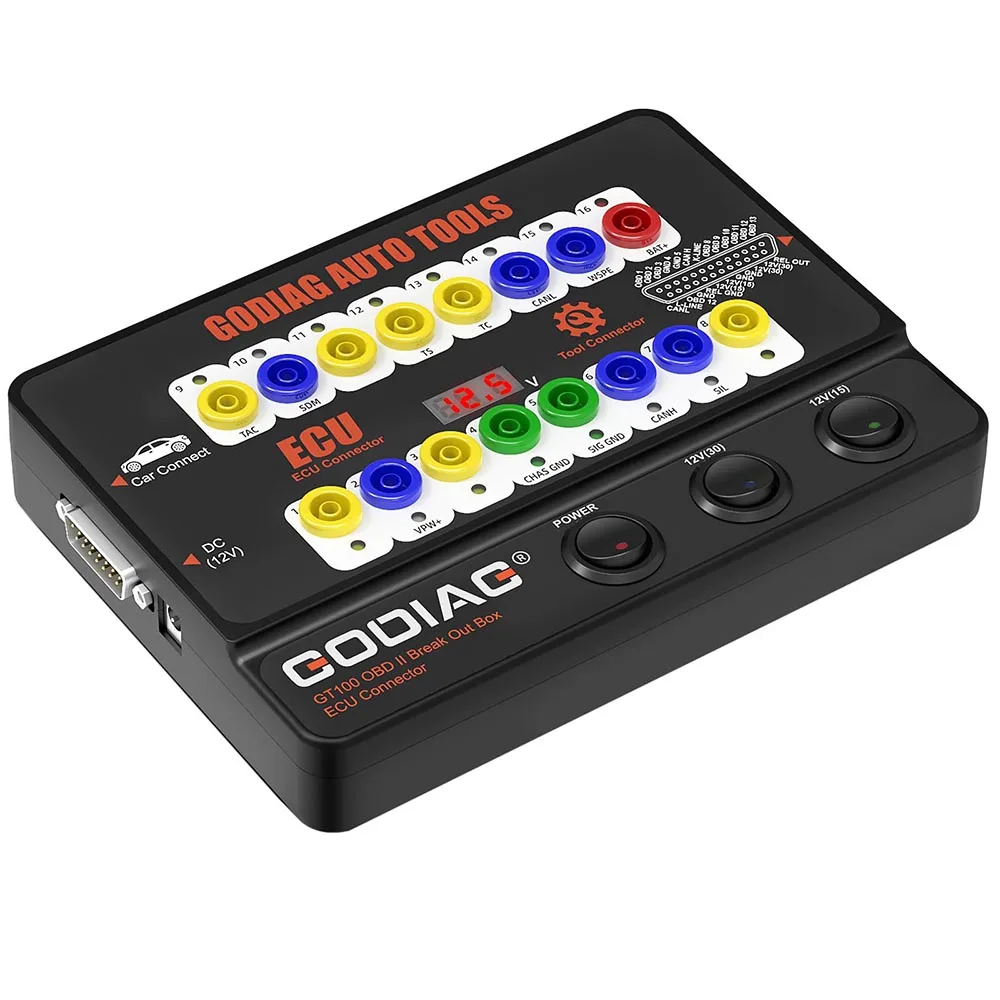

GODIAG GT100 OBDII протокол детектор OBD2 Break Out Box ECU разъем

1.GODIAG GT100 является последней испытательной платформой для обнаружения протокола OBDII и обслуживания, диагностики, программирования и кодирования ECU.

2. Он может преобразовать автомобильный интерфейс OBD2 в 6 контактов для обнаружения сигнала и преобразования электрического уровня.

3. Возможность подключения одиночных модулей или нескольких модулей транспортного средства.

4. Подключите к любому диагностическому инструменту, чтобы определить, хорошо ли общаться с автомобилем или нет.

5. При смене аккумулятора, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, не срабатывает клавиша дистанционного управления или включается светильник неисправности.

6.Один год гарантии.

7. Может работать вместе с Xhorse vvdi2, сканер Autel, сканер запуска, Foxwell сканер, Vident сканер и т. Д., сделает вашу работу намного проще.

8. Для BMW CAS4 функция испытательной платформы будет скоро, а также разработает Соединительный кабель для Benz и Chrysler, пожалуйста, подождите.

9. GODIAG-наш бренд, мы можем предоставить хорошую цену и техническую поддержку дистрибьюторам по всему миру.

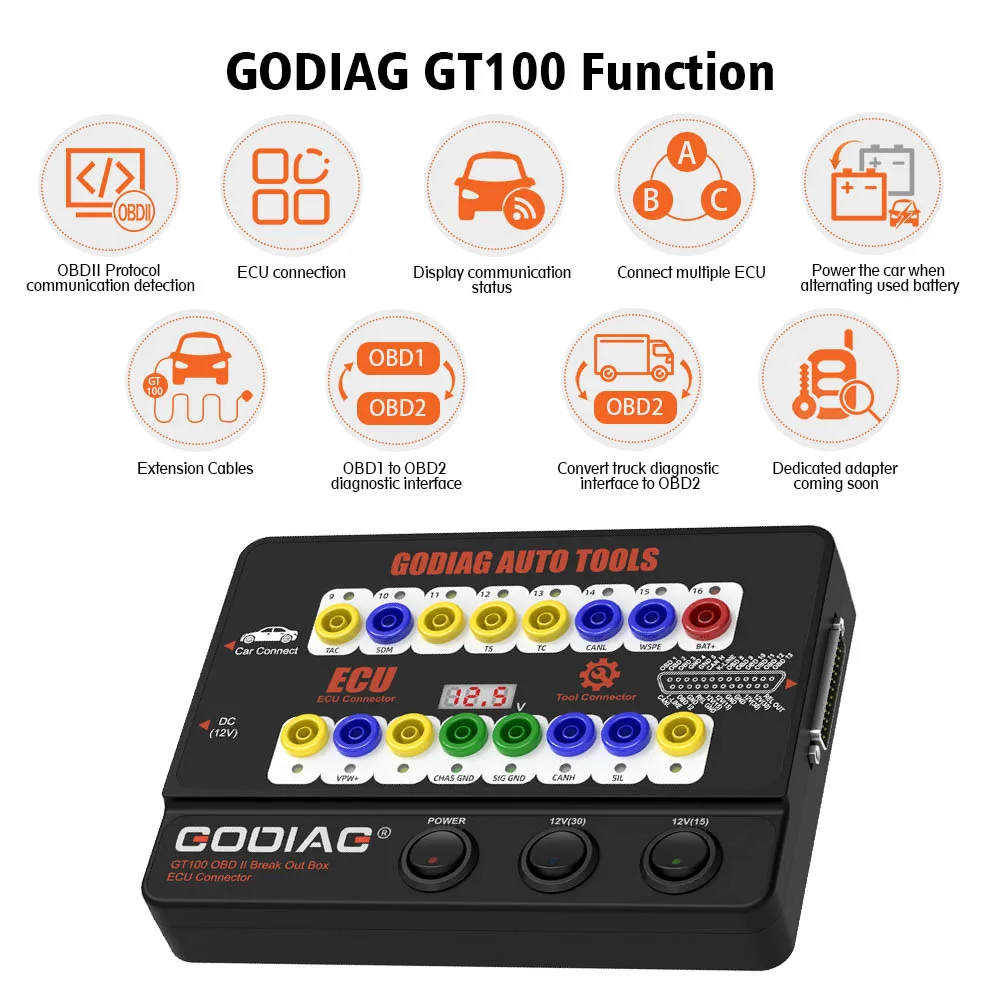

GODIAG GT100 функция и руководство по эксплуатации

-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.

-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль.

1. Скажите, может ли диагностический и программный инструмент отправлять Коммуникационный сигнал.

После подключения инструмента диагностики и программирования к порту OBD2 GT100 Выберите модель автомобиля и функцию, которую нужно выполнить. Затем вы увидите, что на GT100 протокол индикатор светильник будет зафиксировано какое-либо движение или flash (потому, что оборудование для диагностики и программирования будет отправить сообщение сигнал), в случае, если индикатор не включается, это означает, что диагностический и программный инструмент имеет неправильное соединение или машина повреждена.

2. Отображение статуса во время общения:

После подключения GT100 к порту OBD2 транспортного средства Включите переключатель «Power», затем вы увидите текущее напряжение аккумулятора транспортного средства, отображаемое на устройстве. Затем для подключения инструмента диагностики и программирования, который свяжется с транспортным средством, и соответствующий светильник индикатора протокола включится или начнет мигать на GT100. Очень полезно для пользователя определить, какой протокол модуль транспортного средства.

3. Быстро общаться с одним ECU на скамейке путем подключения с ECU диагностический/программирующий инструмент. [Которые позволяют инженерам или техникам завершить работу в офисе, Также избегайте риска потери данных в других модулях при прямом тестировании на транспортном средстве.:

4. Возможность подключения нескольких автомобильных модулей ECU. [Что значительно поможет инженерам и техникам, которым необходимо подключить несколько ECUs при программировании модуля, например, ключевое Программирование должно соединить несколько модулей ECU.]

5. Когда вы заменяете аккумулятор транспортного средства, GT100 поможет в источник питания [после того, как батарея будет удалена, некоторые автомобили будут неисправны или потеряют удаленные данные иммобилайзера. Если инженеры или техники подключают батарею к GT100, а затем к порту OBD2 транспортного средства перед заменой батареи, ECU будет находиться в электрическом состоянии].

1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля.Примечание:* Включите выключатель питания Godiag GT100.* Не включайте переключатель зажигания, не запускайте автомобиль.2). Затем Замените совершенно новый аккумулятор B на Подержанный аккумулятор в автомобиле, что гарантирует полную мощность автомобиля, чтобы предотвратить потерю данных и блокировку звука или неисправность из-за отсутствия питания к модулю управления ECU.

6. OBD2 кабель GT100 составляет до тех пор, пока 1,2 метров, которая решит проблему в том, что инструменту диагностики кабель не хватает длины или транспортное средство диагностики порт слишком узкий для подключения. Сначала Подключите GT100, включите выключатель питания, и вы увидите напряжение на экране, которое может сказать, является ли источник питания транспортного средства нормальным. [Которые скрывают риск выгорания диагностического и программного инструмента из-за модифицированного порта OBD2 транспортного средства]

7. После подключения вилки типа «банан» к цветному соединительному кабелю Подключите GT100 к диагностическому порту OBD1 старого автомобиля/специального автомобиля, А между тем с удлинительным кабелем OBD 2-in-1, подключенным к инструменту диагностики и программирования, транспортное средство будет диагностировано или запрограммировано идеально. Потому что GT100 Преобразует порт OBD1 или Специальный диагностический порт транспортного средства в стандартный диагностический порт OBD2.

8. GT100 Преобразует порт OBD1 специального грузовика в стандартный диагностический порт OBD2 в соответствии с Протоколом.

9. Для BMW-CAS4 платформы тестирования адаптера используется для определения того, может ли ключ, запрограммированный, работать с CAS4.

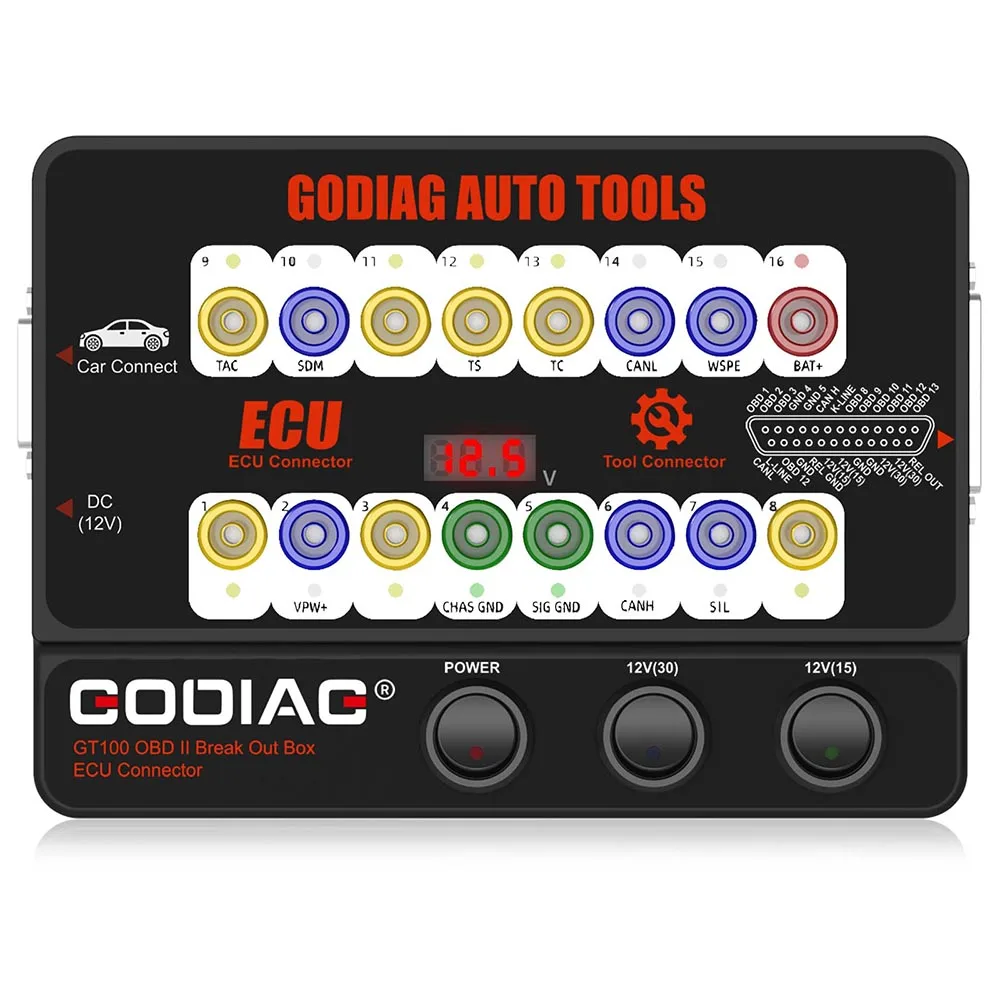

Индикатор светильник значение:

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ

9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный

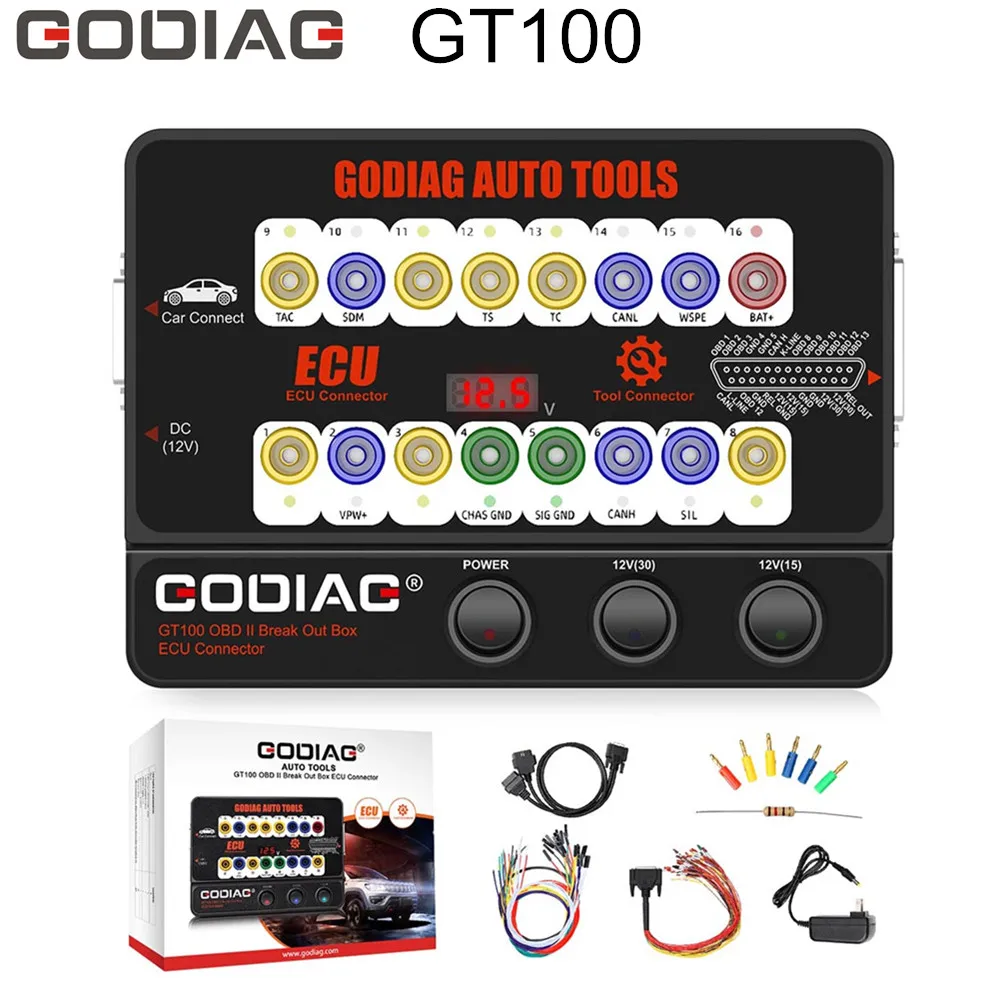

Посылка включает в себя:1 шт. хост1 шт. xOBD 2-в-1 кабель-удлинитель1 шт xColored соединительный кабель1 шт. xPower питания 12V1 шт. xResistance 120 Ом6 шт. штепсельная вилка xBanana24 шт. xWire аксессуары, Dupont 2,54 мм Разъем женские контакты
