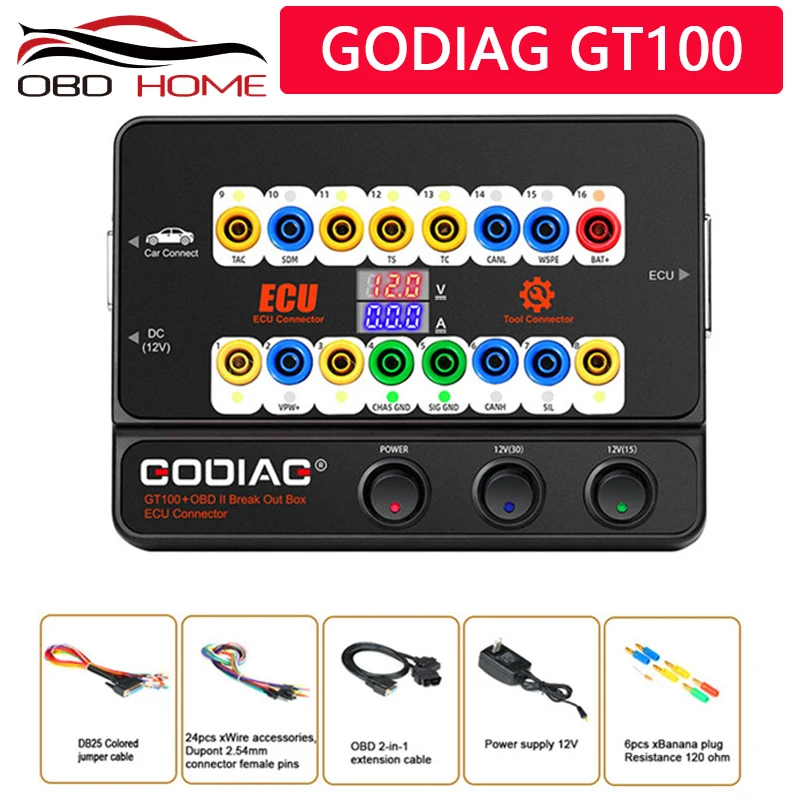

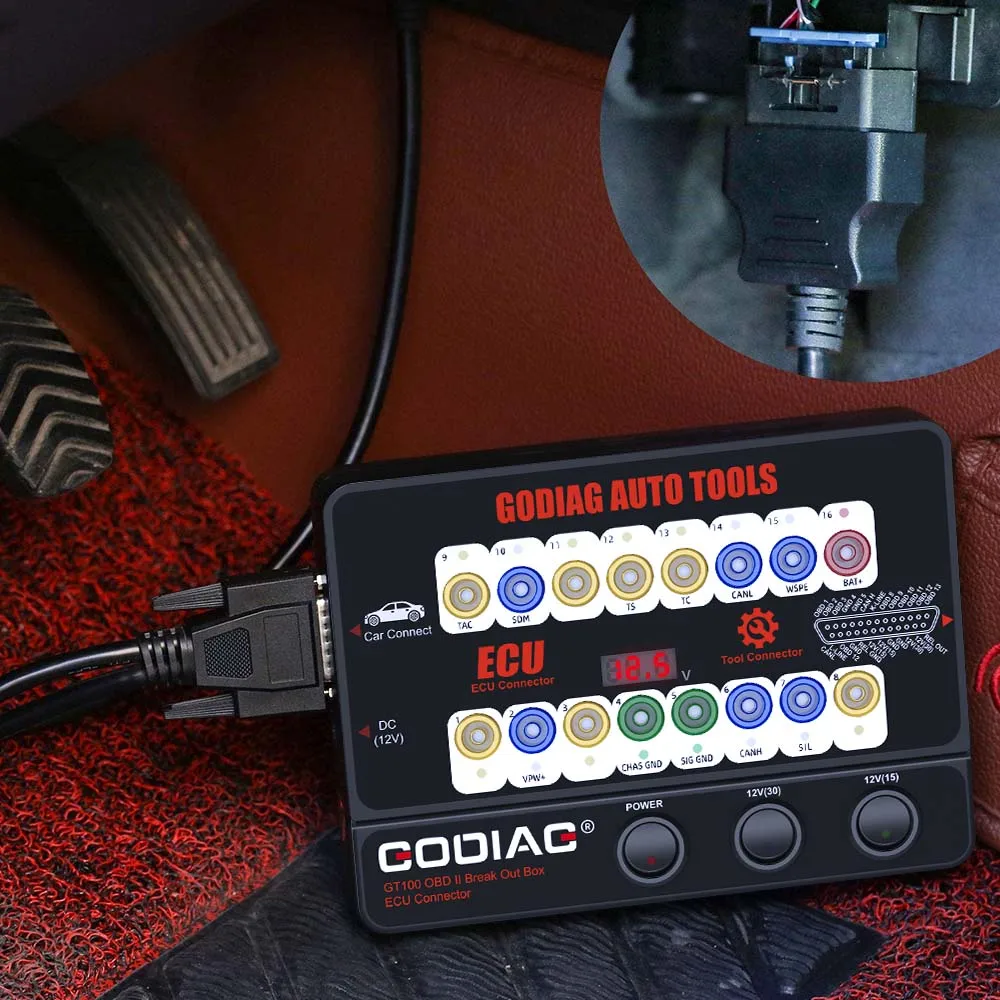

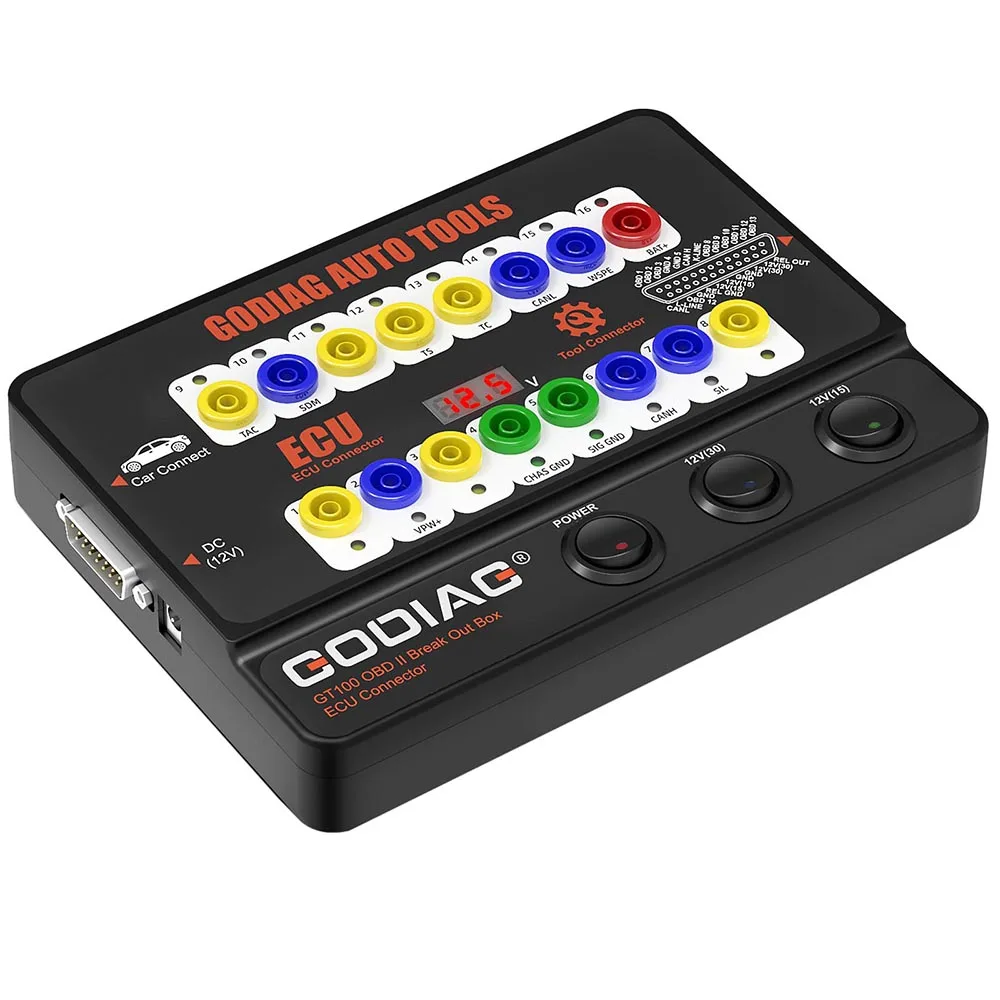

GODIAG GT100 OBD II разъем ЭБУ преобразование OBD1 в стандартный интерфейс OBD2 GT100 + для Xhose VVDI2CGDIK518ISE

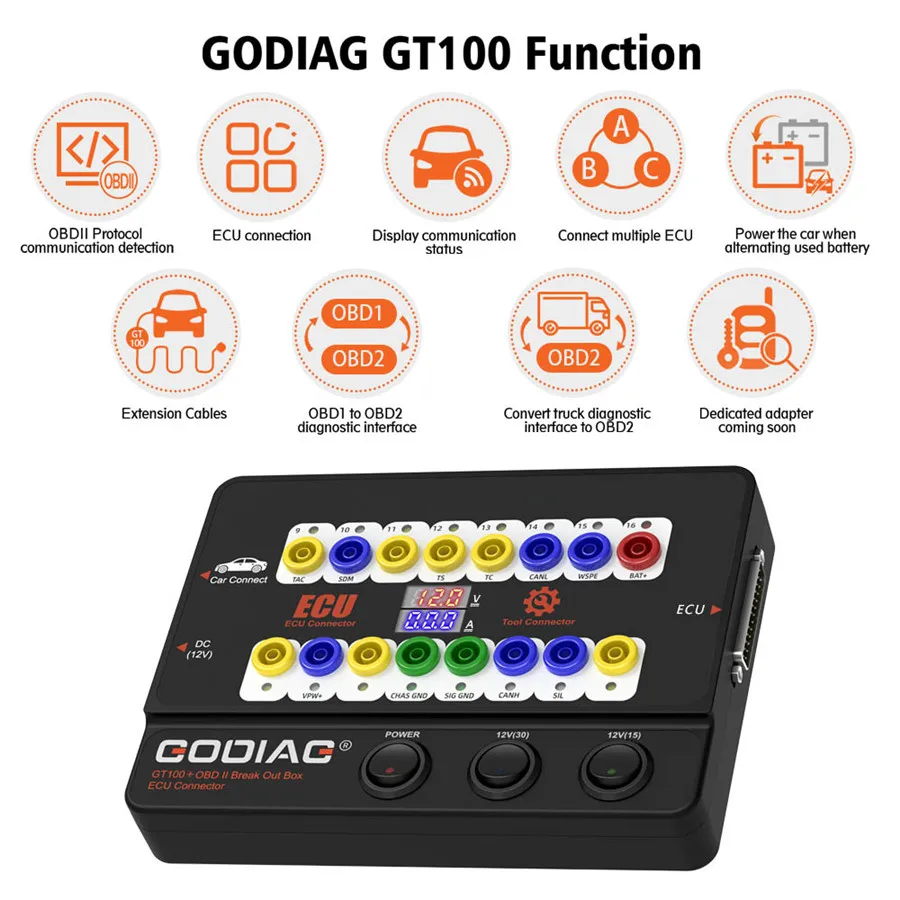

Функция GODIAG GT100 + руководство по эксплуатации

-Подключив автомобиль и диагностический инструмент через OBDII, светодиодный Godiag gt100 покажет, поддерживает ли диагностический интерфейс OBDII хорошую связь с автомобилем.-Отслеживайте напряжение интерфейса OBDII автомобиля и отображайте его в режиме реального времени. Если напряжение меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать невозможности запуска автомобиля/потери данных/блокировки модуля

Значение индикатора:

1.) используется для проверки того, может ли средство диагностики/программирования/кодирования отправлять сигналы связи.

2.) Подключение ECU: Подключение одного модуля

GODIAG GT100 +, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования с одним модулем.

3.) программный ключ GT100 + для VW, Porsche, Mitsubishi и т. Д. Со всеми потерянными ключами-активируйте прибор или модуль иммобилайзера.

А. Для программирования VW 4-го поколения/5-го поколения, потерянные все ключи (например: Новинка для A6L Touareg A4 Q5 A7), используйте GT100 + для короткого замыкания контакта банана 16 ---- контакта 1 для освещения приборной панели, в корме которых используется инструмент программатора ключей для подключения к женскому адаптеру GT100 + для сбора данных. Некоторые приборные панели автомобиля не загораются, но данные также можно собирать, например: для A6L Q7.

Б. Чтобы заменить ЭБУ двигателя Toyota или использовать программатор ключей для программирования Toyota, когда все ключи потеряны, ему необходимо короткое замыкание PIN13-PIN4

C. Чтобы запрограммировать ключ Mitsubishi со всеми потерянными ключами или установить OBDII, если все дистанционные ключи потеряны, пожалуйста, короткое замыкание PIN1-PIN4.

Д. Чтобы запрограммировать ключ Porsche Cayenne со всеми потерянными ключами или со всеми потерянными дистанционными ключами, пожалуйста, короткое замыкание PIN3-PIN7.

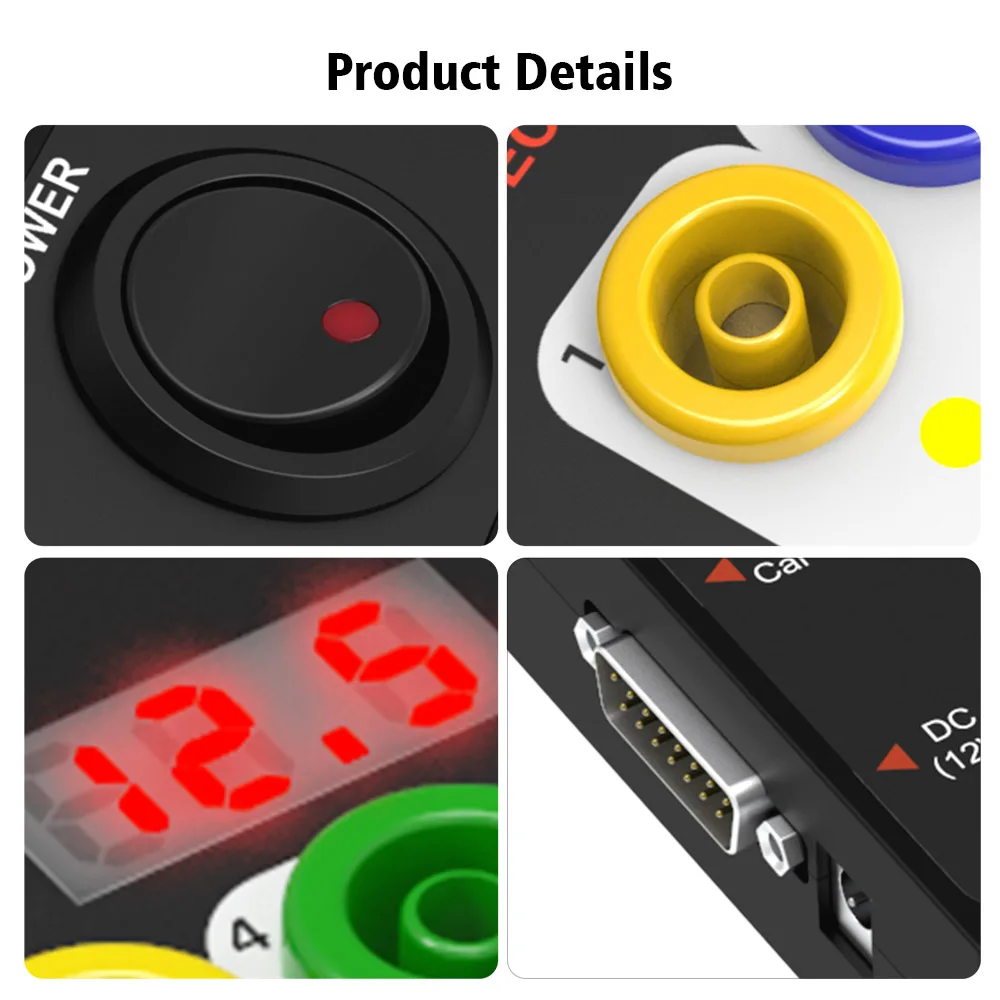

4.) функция отображения значений напряжения и тока

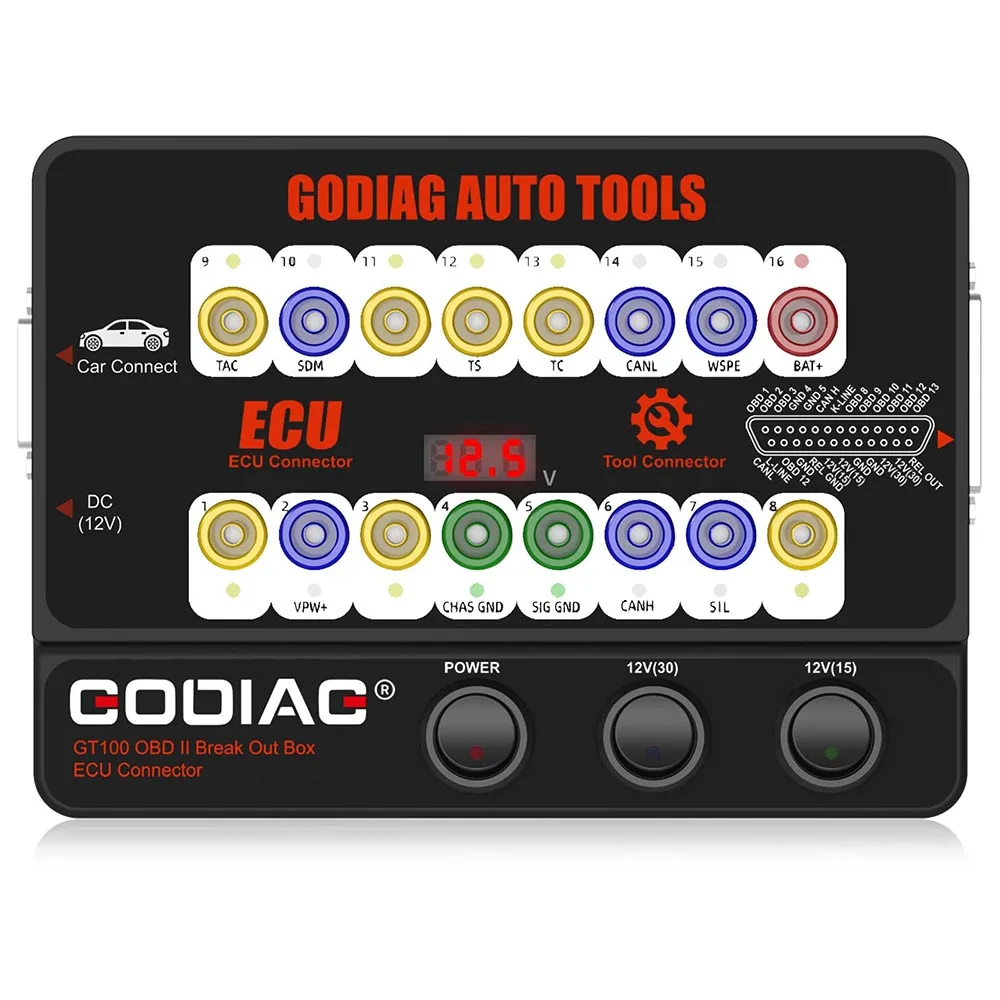

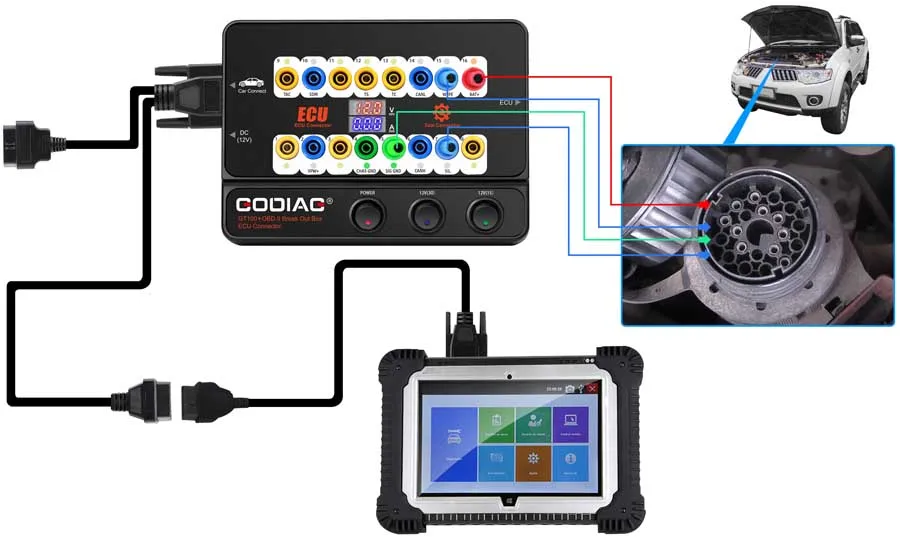

На Стенде Подключите МОДУЛЬ ECU с помощью Коннектора banana или специального интерфейса ECU db25, и Godiag GT100 + будет отображать значение напряжения/тока.

Пользователь может интуитивно видеть текущее состояние ЭБУ. Нет текущего дисплея или фактический отображаемый ток не соответствует ожидаемому напряжению инженера, тогда вы можете немедленно проверить, правильно ли установлена проводка, если проводка, он может судить, что ЭБУ может быть сломан, поэтому нет необходимости проводить диагностику и может напрямую ремонтировать ЭБУ.

Если он показывает слишком большой ток, вы также можете определить, неправильно ли подключен кабель или ЭБУ сломан.

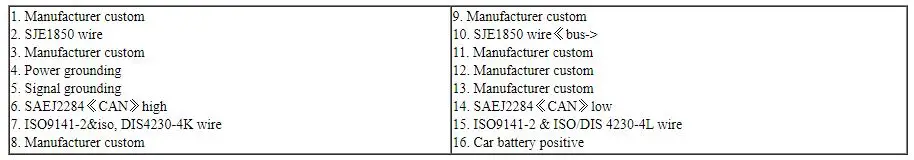

5.) GT100 + Контакт 1, 9, 3, 11 12, 13, 8 [соответствует желтому разъему банана на машине], этот нестандартный интерфейс протокола obd2 может отображать шину CAN или протокол связи K-Line. GT100 + может отображать только Протокол K- Line Pwm Vpw + KWP 2000. GT100 + будет отображать связь по протоколу CANBUS K-Line Pwm Vpw + KWP 2000.

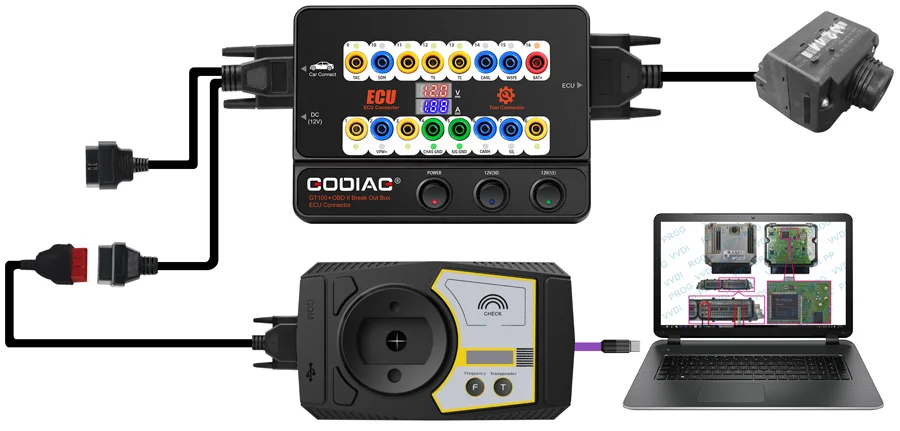

6.) быстрая связь с одним ЭБУ на стенде, подключившись к инструменту диагностики/программирования ЭБУ. [Что позволяет инженерам или техническим специалистам выполнять работу на месте, а также Беречь от риска потери данных в других модулях при прямых испытаниях на автомобиле.]

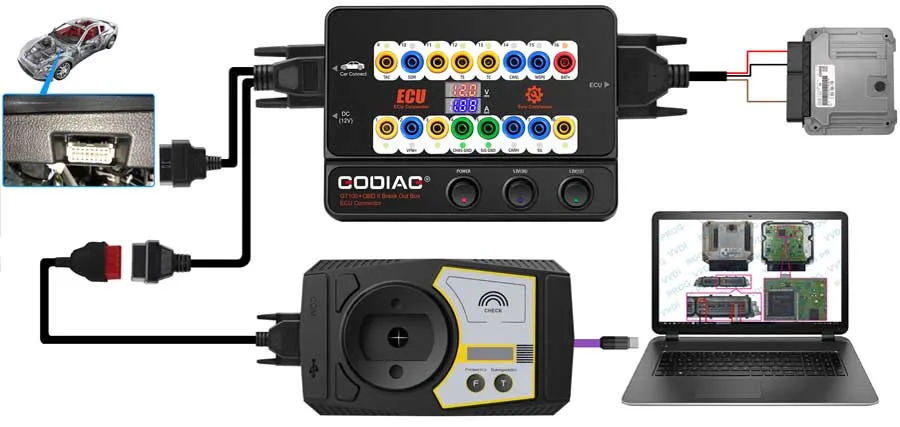

7.) Подключение нескольких автомобильных модулей ECU. [Он нацелен на решение проблемы инженеров и технических специалистов, которым необходимо подключить несколько ЭБУ во время программирования модуля, например, подключение к нескольким модулям ЭБУ для программирования ключей]

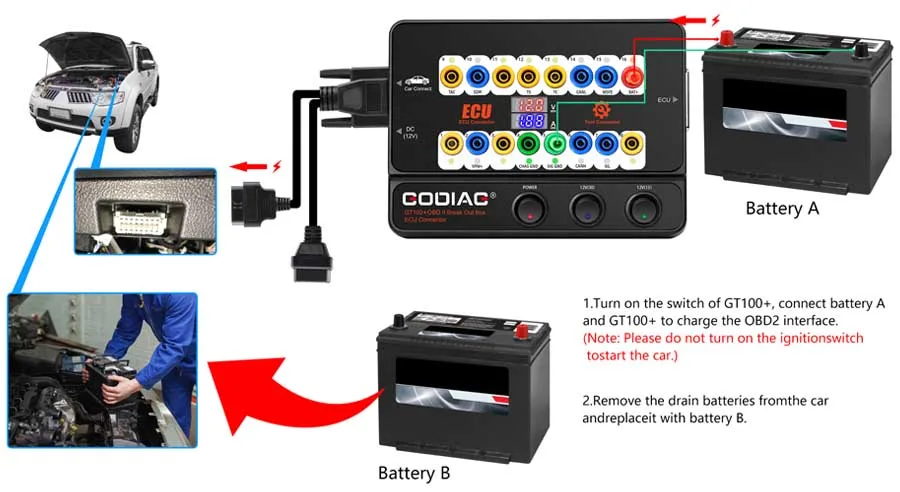

8.) Замените дополнительный источник питания в режиме подключения источника бесперебойного питания. [Так как при разборке батареи некоторые транспортные средства имеют сбой или отсутствуют данные дистанционного управления от кражи, дополнительный источник питания нацелен на подачу питания транспортному средству через GT100 + перед заменой аккумулятора для поддержания питания транспортного средства. Это гарантирует, что автомобильный ЭБУ подключен к питанию во время замены аккумулятора.]

9.) кабель OBD2 GT100 + длиной до 1,4 метров, что решит проблему, связанную с тем, что кабель диагностического инструмента недостаточно длинный или диагностический порт автомобиля слишком узкий для подключения. Сначала Подключите GT100 +, включите выключатель питания, и вы увидите напряжение на экране, которое поможет определить, нормальное ли питание автомобиля. [Которые защищают от риска перегорания инструмента диагностики и программирования из-за модифицированного порта OBD2 автомобиля]

10.) для старых автомобилей OBD1 или специального диагностического порта Подключите GT100 + через Банановую вилку и перемычку db25. Диагностический порт OBD1 или Специальный диагностический порт могут быть переданы на стандартный диагностический порт OBD2.

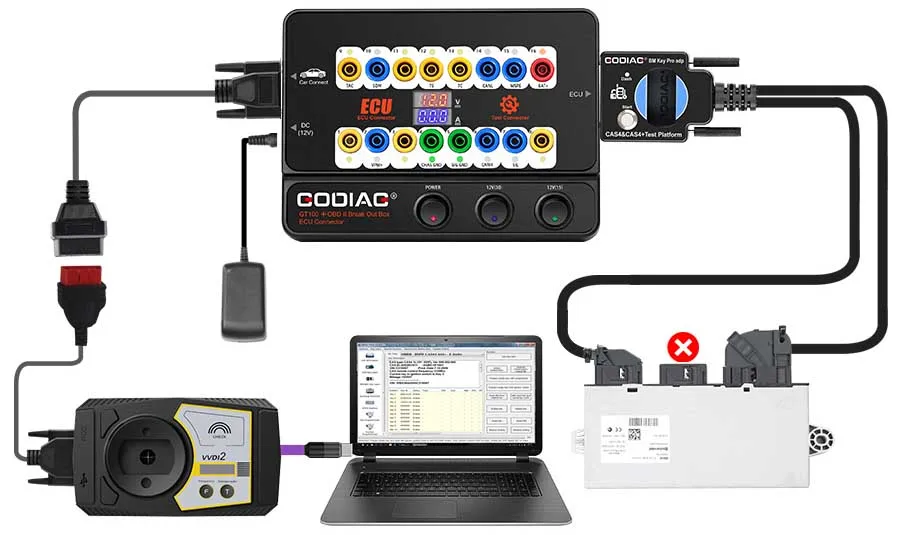

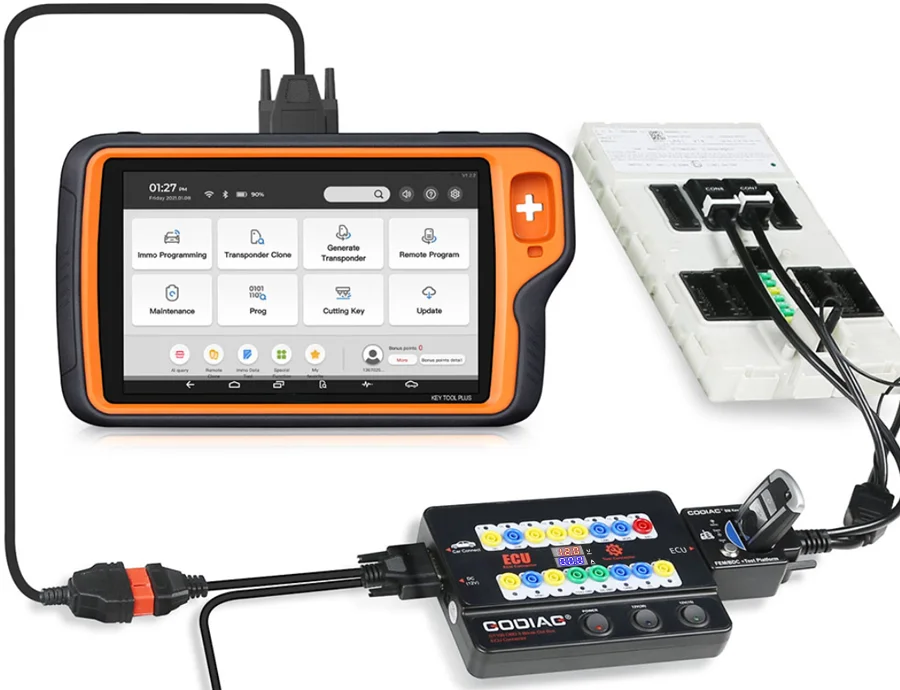

11.) GT100 + Преобразует порт OBD1 специального грузовика в стандартный диагностический порт OBD2 в соответствии с Протоколом.12.) Для тестовой платформы программирования BMW-CAS4/CAS4 + используется для проверки нормальной работы программируемого ключа с CAS4.

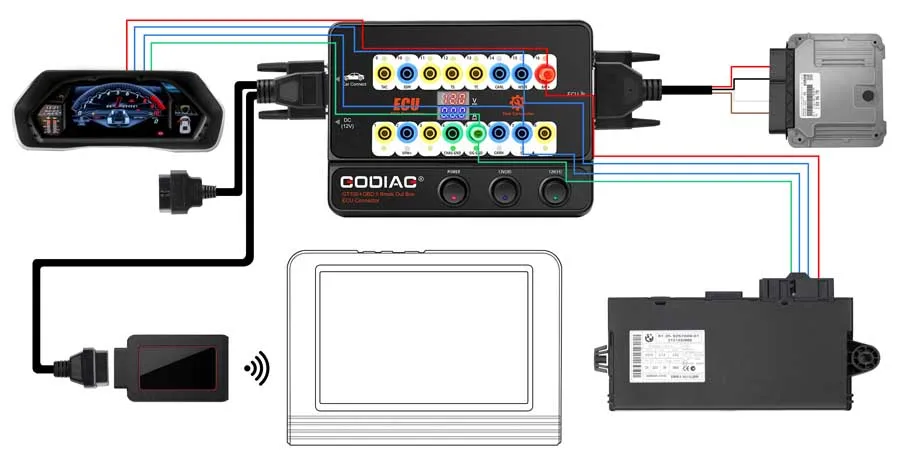

13.) Тестовая платформа для программирования BMW FEM/BDC

14.) Дополнительные разъемы и специальные модули находятся в стадии разработки, пожалуйста, подождите...
