16-контактный детектор протокола Godiag GT100 OBDII, разъем блока управления OBD2

GODIAG Авто Инструменты GT100 OBD II Break Out Box ECU коннекторGODIAG GT100-это совершенно новый разъем ECU и протокол тестирования связи. Это значительно поможет пользователю подключить модуль ECU отдельно для диагностики, программирования и кодирования. Также он расскажет, может ли диагностический и программный инструмент обычно отправлять Коммуникационный сигнал.

Высокие огни для разъема GT100 ECU:

Это последняя испытательная платформа для протокола OBDIIОбнаружение связи и техническое обслуживание ECU/Диагностика/Программирование/кодирование.

Он может конвертировать автомобильИнтерфейс OBD2 в 16 pinДля обнаружения сигнала и преобразования электрического уровня.

Возможность подключения отдельных модулей или нескольких модулей транспортного средства.

Может быть соединен сЛюбой диагностический инструментЧтобы сказать, хорошее ли автомобильное общение или нет.

Может работать с большинством устройств, чтобы сделать тест, сделает вашу работу намного проще, например, xhorseVvdi2, сканер Autel, сканер запуска, сканер Vident и так далее.

Он также можетИсточник питания для автомобиляКогда вы меняете батарею, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, ключ дистанционного управления выходит из строя, и светильник неисправности включается.

Гарантия:Один год гарантии.

Работает вместе с испытательной платформой BMW CAS4 и CAS4 +, они могут работать с GT100/ Xhorse VVDI2Поддержка внешнего ключа программирования/все ключи потеряны/добавить новый ключ

GODIAG GT100 функция и руководство по эксплуатации-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль.

Значение индикатора:

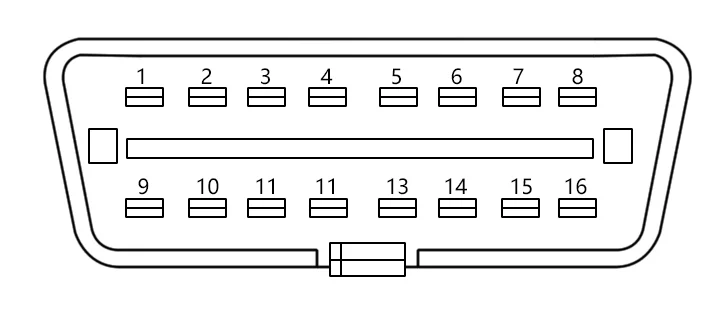

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ

9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный

1. Протокол OBDII детектор и обнаружение связи

1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.

2). Когда устройство отображает напряжение, включите выключатель питания GODIAG GT100.

3). Затем подключите к диагностическому инструменту, когда инструмент общается с автомобилем, светодиодный индикатор соответствующего протокола будет включать светильник или мигать. (Если протокол CAN обнаружен, он будет иметь максимальную яркость. Когда общение будет успешным, соответствующие CAN-H и CAN-L будут тускнеть или мерцать слабо)

2. Соединение ECU: одномодульное соединение

GODIAG GT100, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.

1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.)

2). Godiag GT100 может питаться от подключения к диагностическому интерфейсу OBDII автомобиля или от адаптера питания переменного тока.

3). Диагностировать и программировать для одного ECU путем подключения диагностического инструмента или программиста ECU.

3. Удлинительное соединение штепсельной вилки банана:

Расширьте интерфейс OBDII 16pin автомобиля, чтобы сказать вам, является ли интерфейс OBDII хорошим или нет, что удобно для тестирования сигнала напряжения интерфейса OBDII

4. Преобразует диагностический интерфейс OBD1 в стандартный OBD2

Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.

5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.

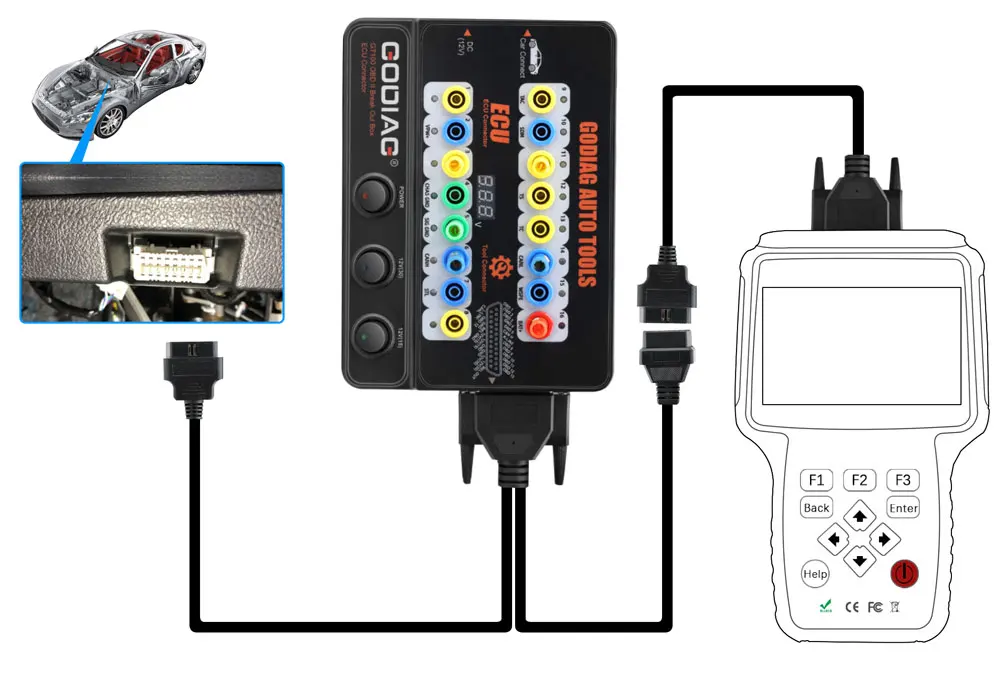

6. Когда использовать удлинительные кабели: пространство Диагностического Интерфейса слишком узкое, чтобы подключиться к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель не достаточно длинный во время обслуживания. Он может быть увеличен на 1,2 метров.

7. Возможность питания автомобиля при замене использованного аккумулятора.

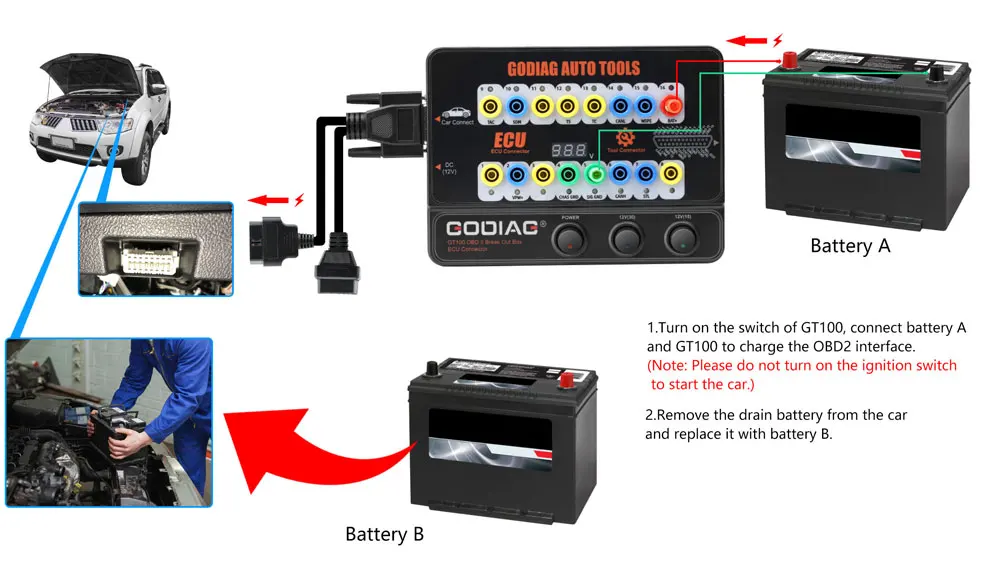

1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля.

[Примечание 1. Включите выключатель питания Godiag GT100. 2. Не включайте переключатель зажигания, не запускайте автомобиль]

2). Затем Замените совершенно новый аккумулятор B на Подержанный аккумулятор в автомобиле, что гарантирует полную мощность автомобиля, чтобы предотвратить потерю данных и блокировку звука или неисправность из-за отсутствия питания к модулю управления ECU.

8. Выделенный адаптер будет выпущен (help GT100 подключается к специальному модулю ECU)

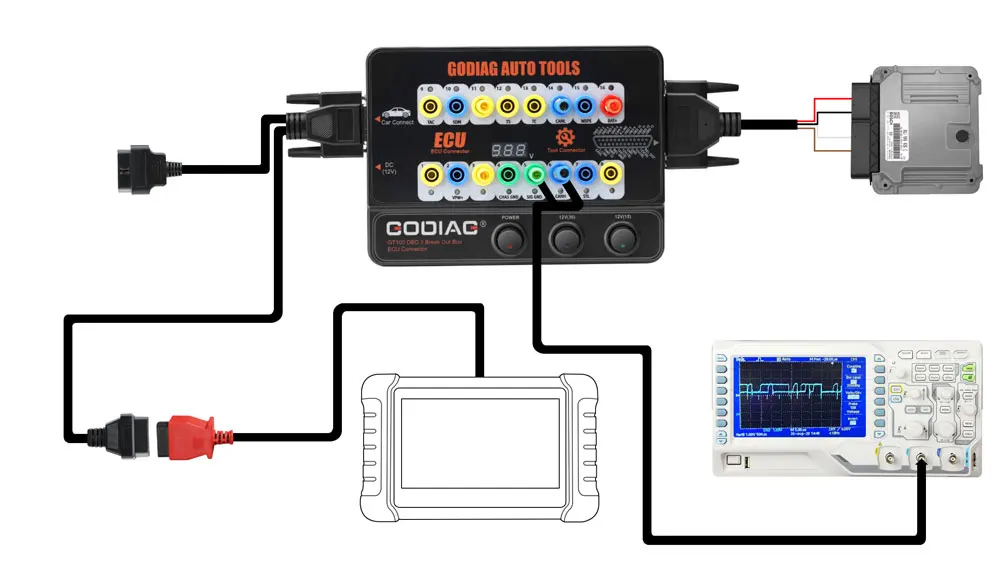

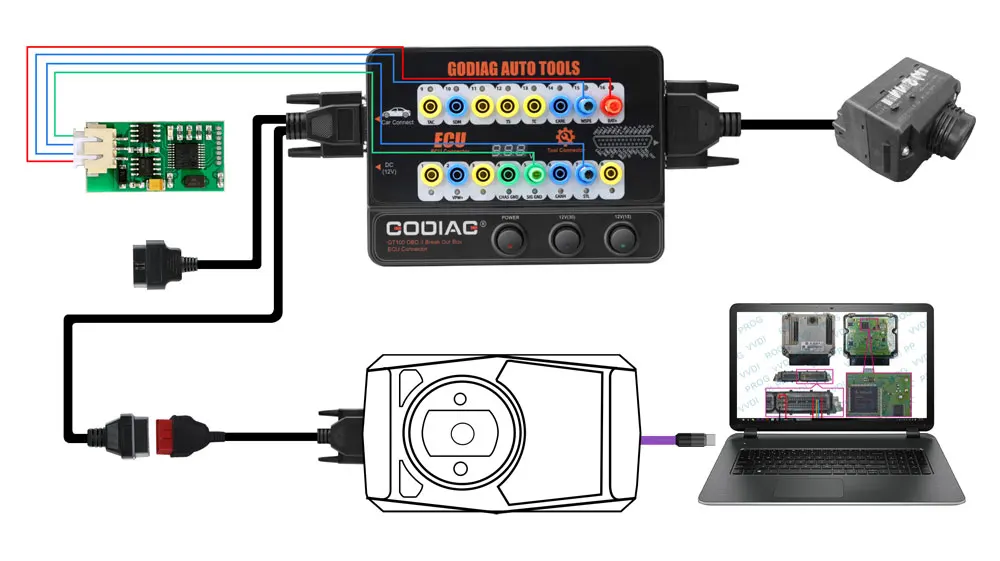

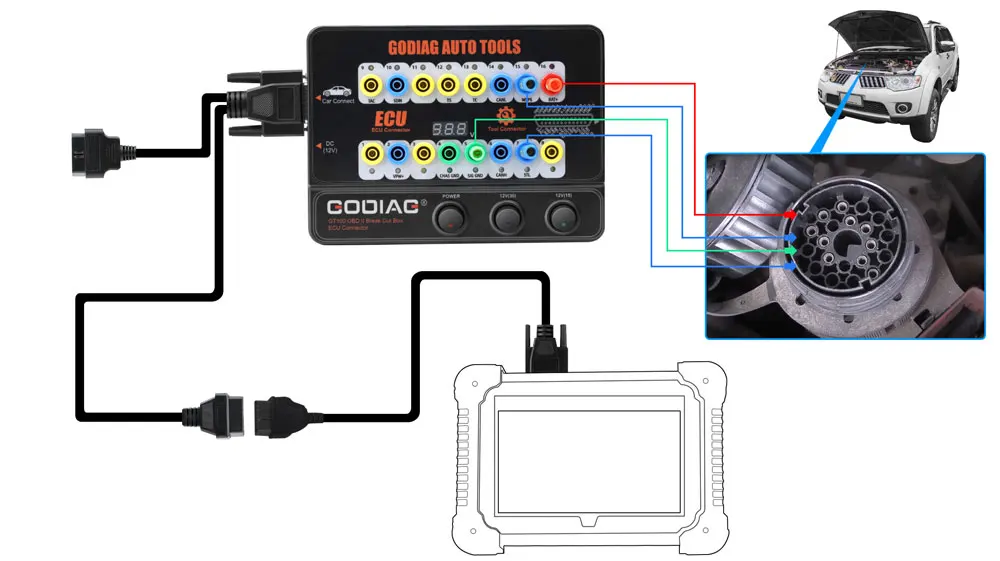

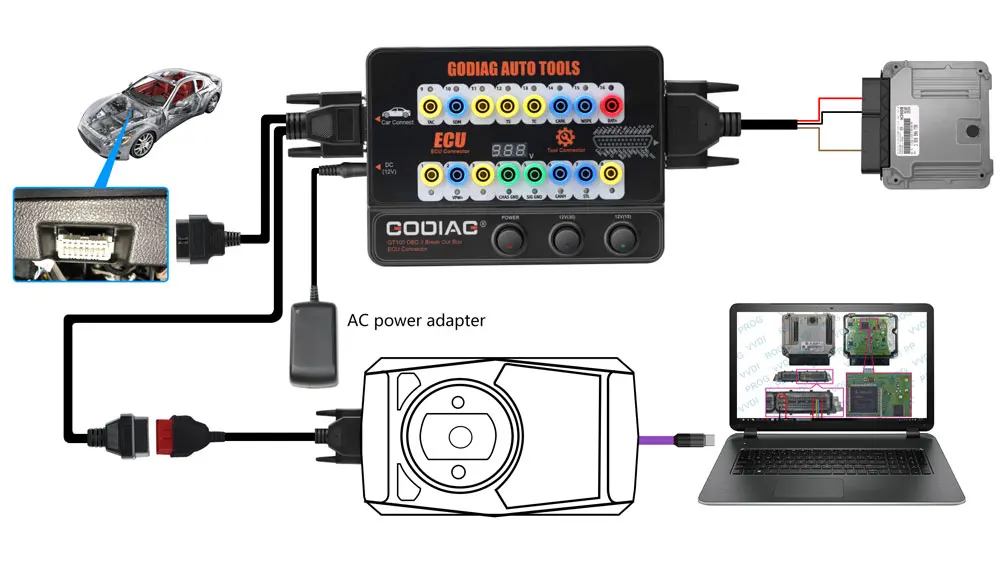

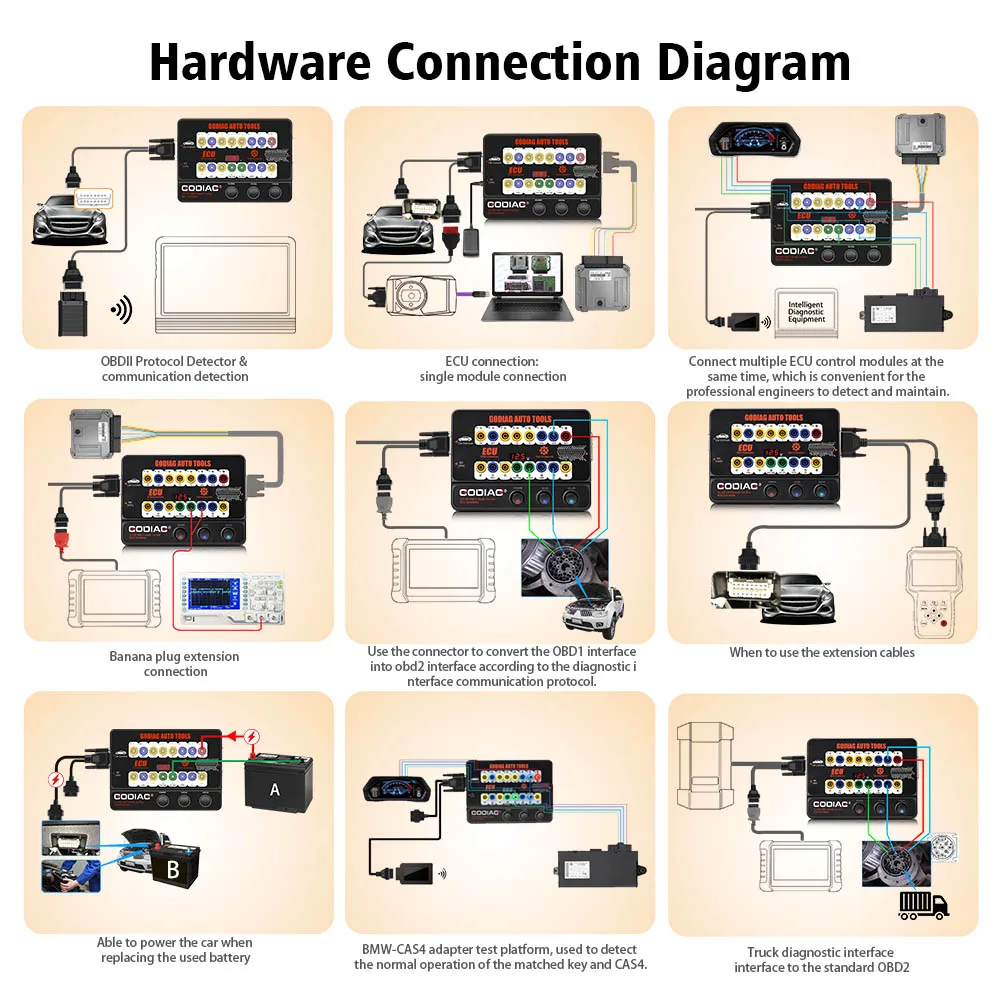

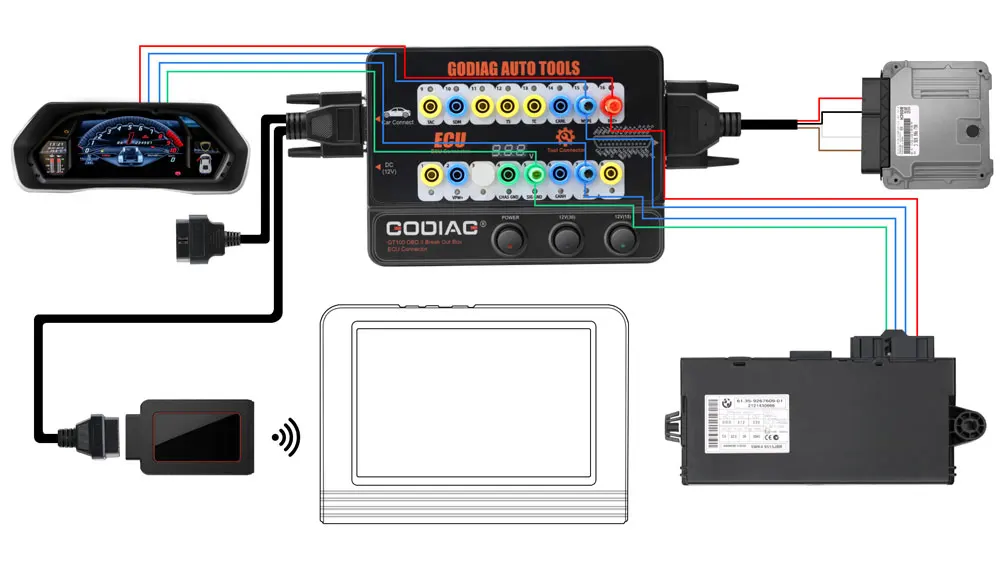

Схема подключения оборудования:

Параметры Godiag GT100

Спецификация товара

Диагностический порт OBDII

Рабочее напряжение DC 9V-24V

Работа и мощность 0,5-0,6 W

Адаптер питания Вход AC100v-240v, выход DC12V 1A

Диапазон рабочих температур от-20 до 70 °C (от-4 до 158 °F)

Диапазон температур хранения от-40 до 85 °C (от-40 до 185 °F)

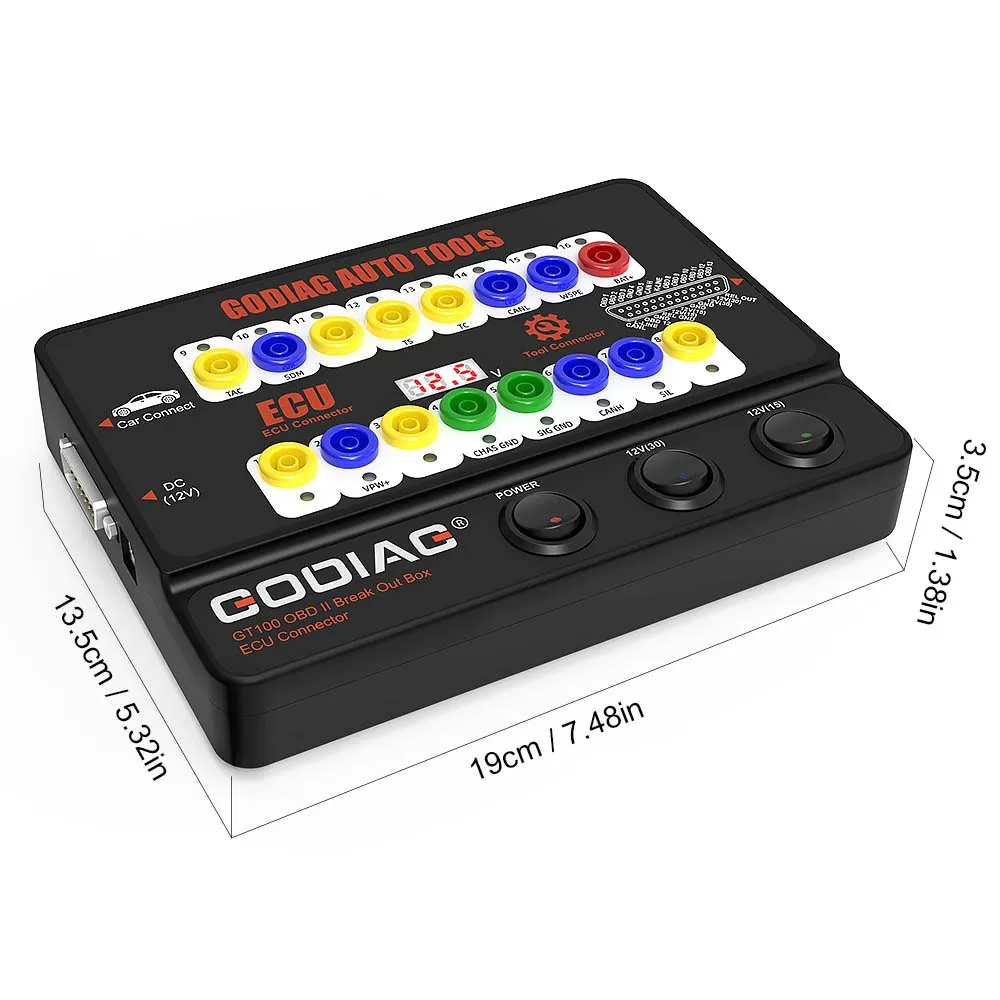

Размер L: 23 см, Ш: 18 см, В: 7 см

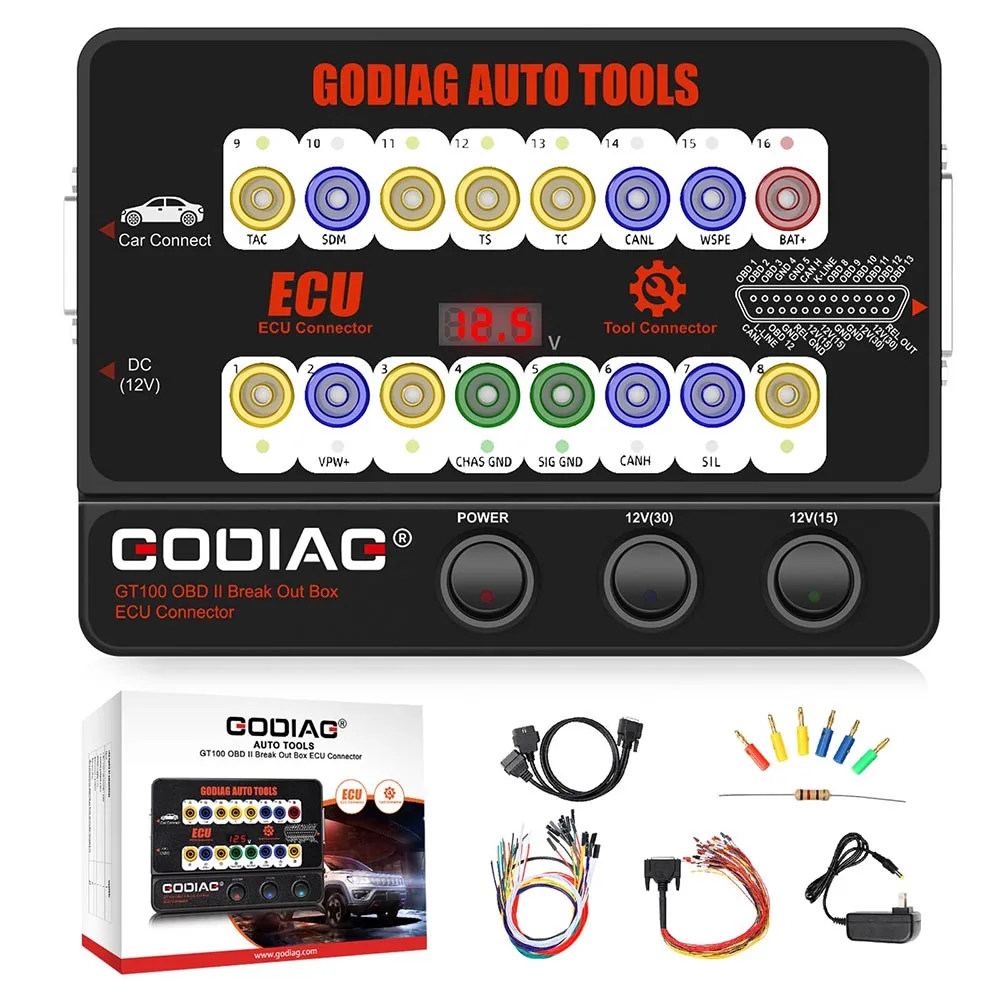

Посылка включает в себя:

1 шт. хост

1 шт. xOBD 2-в-1 кабель-удлинитель

1 шт xColored соединительный кабель

1 шт. xPower питания 12V

1 шт. xResistance 120 Ом

6 шт. штепсельная вилка xBanana

24 шт. xWire аксессуары, Dupont 2,54 мм Разъем женские контакты
