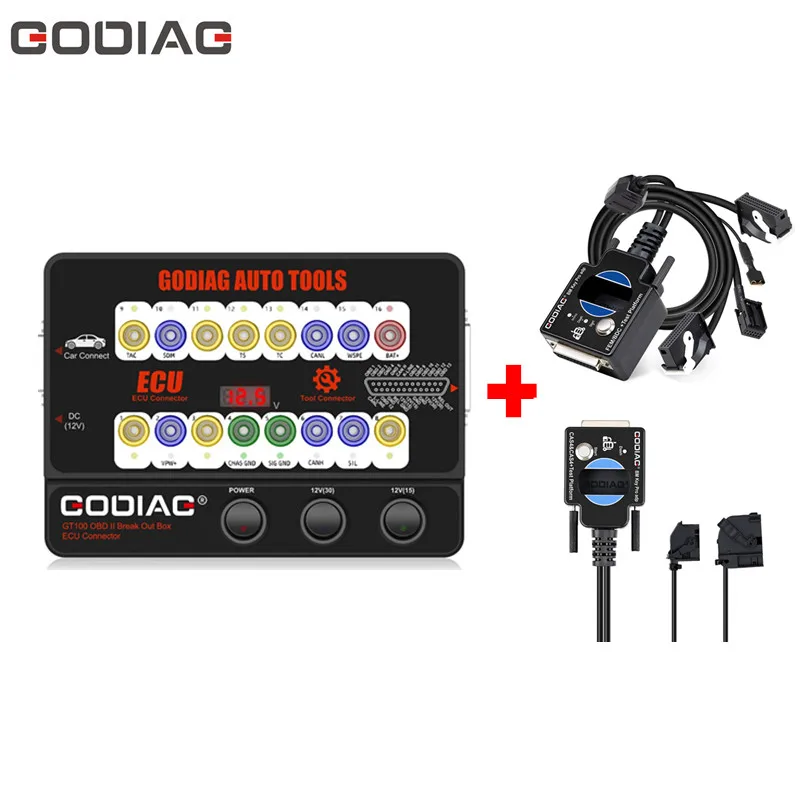

Разъем блока управления GODIAG GT100 OBD II, испытательная платформа для BMW FEMBDC Plus, для BMW CAS4 и CAS4 + испытательная платформа

Часть 1:GODIAG GT100 авто инструменты OBD II разбивается коробка разъем ECU

GODIAG GT100Является последней испытательной платформой для обнаружения протокола OBDII и обслуживания/диагностики/программирования/кодирования ECU.

Он может преобразовать автомобильный интерфейс OBD2 в 16 pin для обнаружения сигнала и преобразования электрического уровня. Возможность подключения одного или нескольких модулей

Модули транспортного средства. Он может быть подключен к любому диагностическому инструменту, чтобы сказать, является ли Автомобильная связь хорошей или нет. Он также может поставить питаниеАвтомобиль, когда вы меняете батарею, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, ключ дистанционного управления выходит из строя, и светильник неисправности включается.

GODIAG GT100 функция и руководство по эксплуатации

-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль

Значение индикатора:

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ 9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный

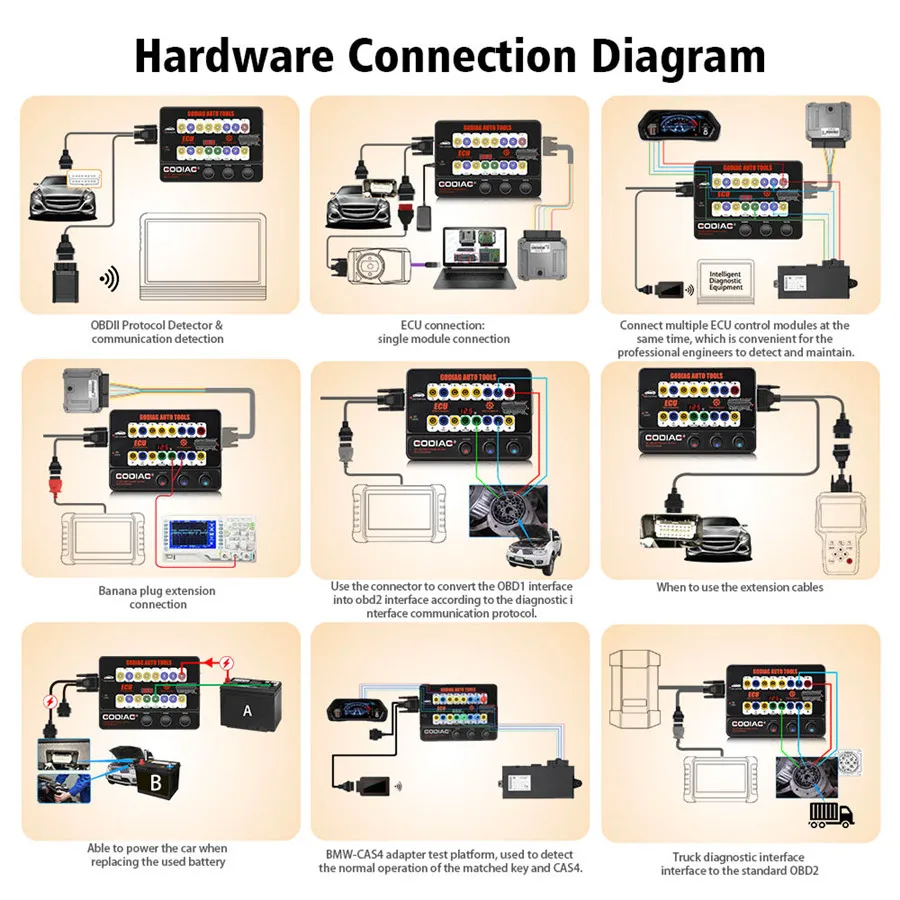

1. Протокол OBDII детектор и обнаружение связи

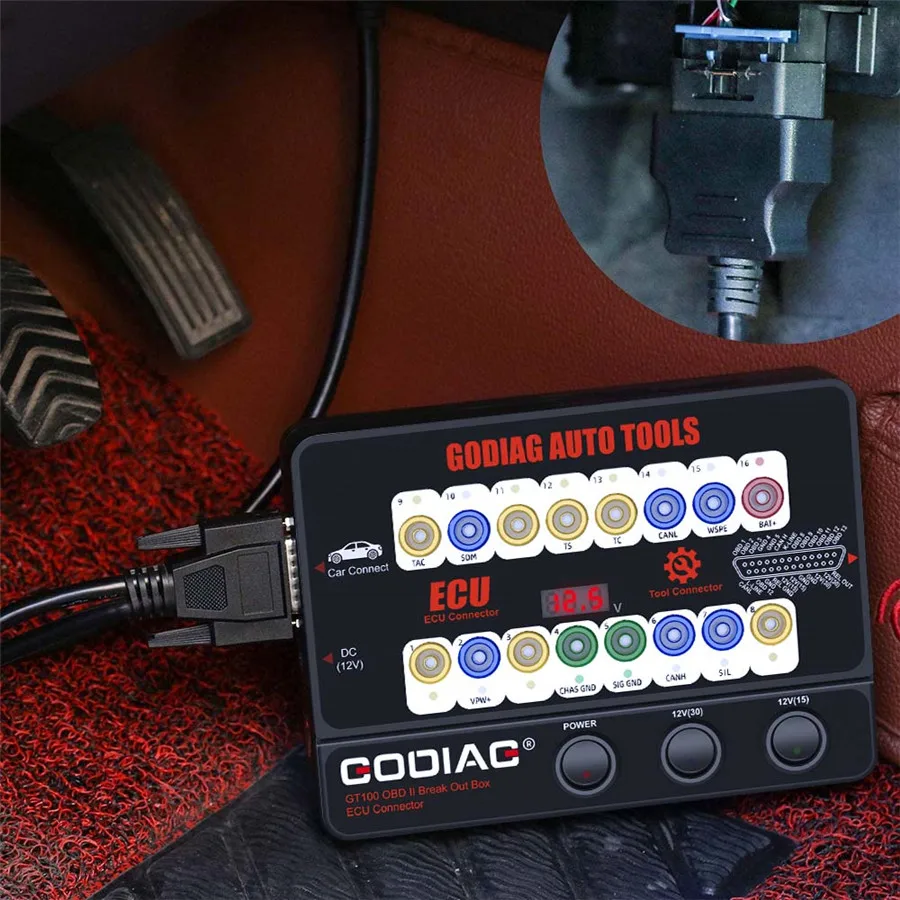

1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.2). Когда устройство отображает напряжение, включите выключатель питания GODIAG GT100.3). Затем подключите к диагностическому инструменту, когда инструмент общается с автомобилем, светодиодный индикатор соответствующего протокола будет включать светильник или мигать. (Если протокол CAN обнаружен, он будет иметь максимальную яркость. Когда общение будет успешным, соответствующие CAN-H и CAN-L будут тускнеть или мерцать слабо)

2. Соединение ECU: одномодульное соединениеGODIAG GT100, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.

1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.)2). Godiag GT100 может питаться от подключения к диагностическому интерфейсу OBDII автомобиля или от адаптера питания переменного тока.3). Диагностировать и программировать для одного ECU путем подключения диагностического инструмента или программиста ECU.3. Удлинительное соединение штепсельной вилки банана:

Расширьте интерфейс OBDII 16pin автомобиля, чтобы сказать вам, хорошее или нет подключение интерфейса OBDII, что удобно для тестирования сигнала напряжения интерфейса OBDII.

Преобразование Диагностического Интерфейса OBD1 в стандартный OBD2

Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.

5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.

6. Когда использовать удлинительные кабели: пространство Диагностического Интерфейса слишком узкое, чтобы подключиться к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель не достаточно длинный во время обслуживания. Он может быть увеличен на 1,2 метров.

7. Возможность питания автомобиля при замене использованного аккумулятора.

1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля.[Примечание 1. Включите выключатель питания Godiag GT100. 2. Не включайте переключатель зажигания, не запускайте автомобиль]2). Затем Замените совершенно новый аккумулятор B на Подержанный аккумулятор в автомобиле, что гарантирует полную мощность автомобиля, чтобы предотвратить потерю данных и блокировку звука или неисправность из-за отсутствия питания к модулю управления ECU.8. Выделенный адаптер будет выпущен (help GT100 подключается к специальному модулю ECU)

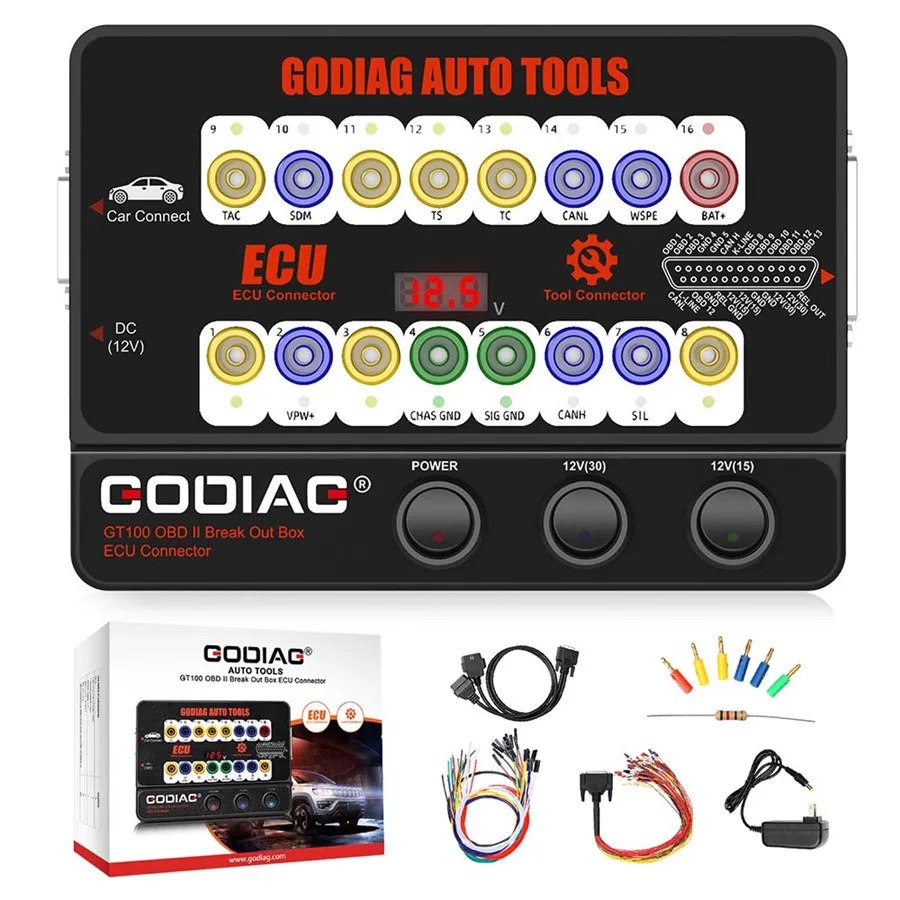

Посылка включает в себя:1 шт. хост1 шт. xOBD 2-в-1 кабель-удлинитель1 шт xColored соединительный кабель1 шт. xPower питания 12V1 шт. xResistance 120 Ом6 шт. штепсельная вилка xBanana24 шт. xWire аксессуары, Dupont 2,54 мм Разъем женские контакты

Гарантия: один год гарантии.

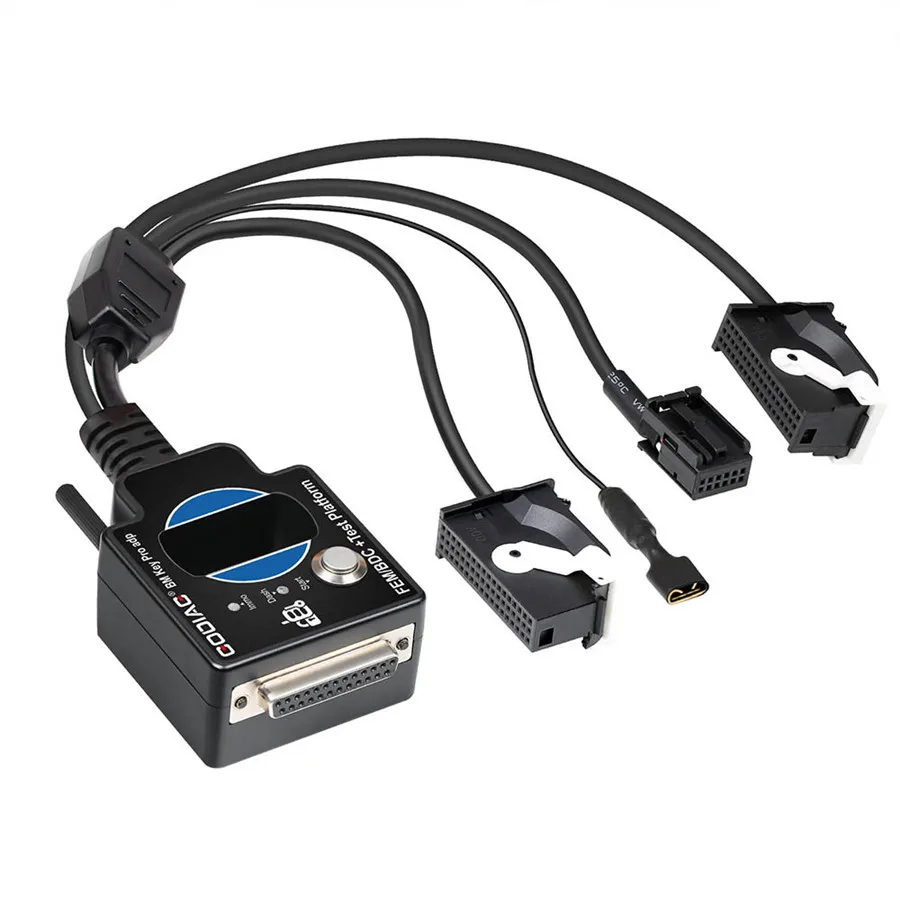

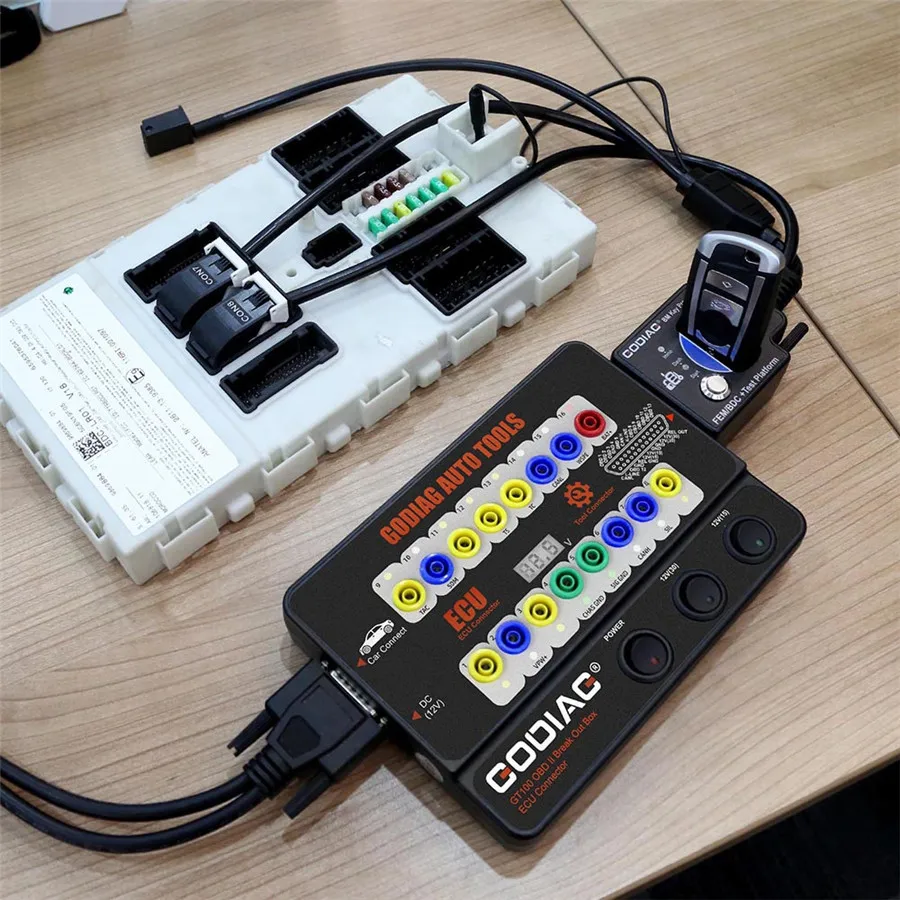

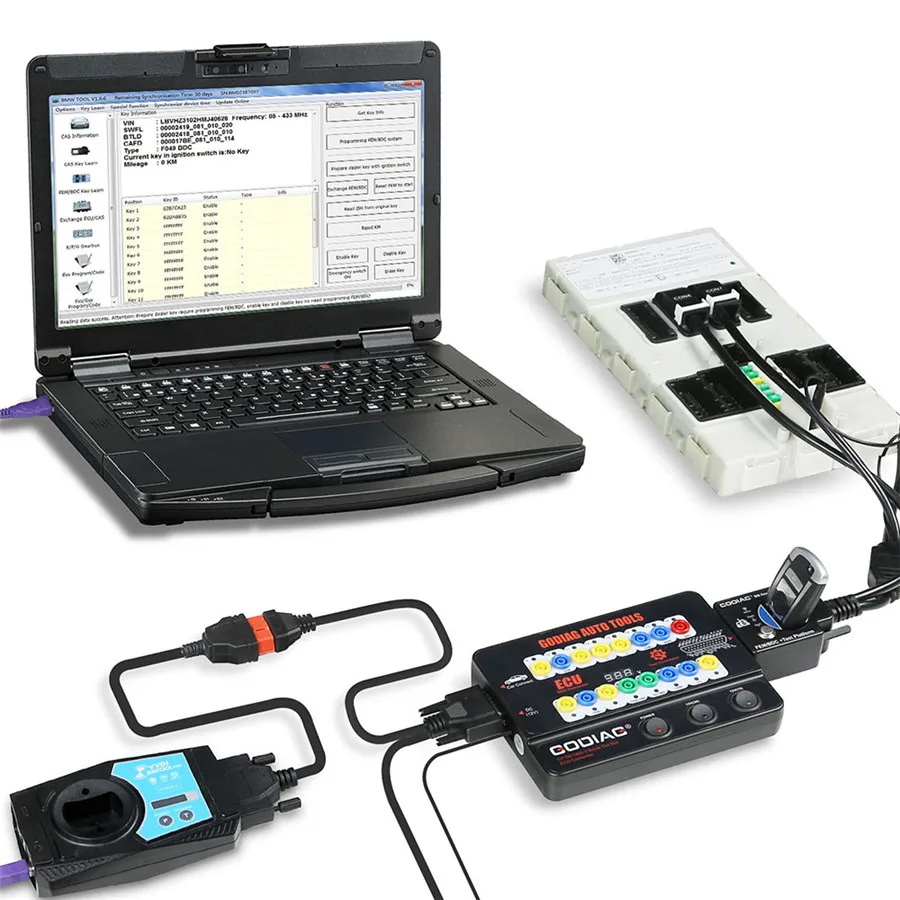

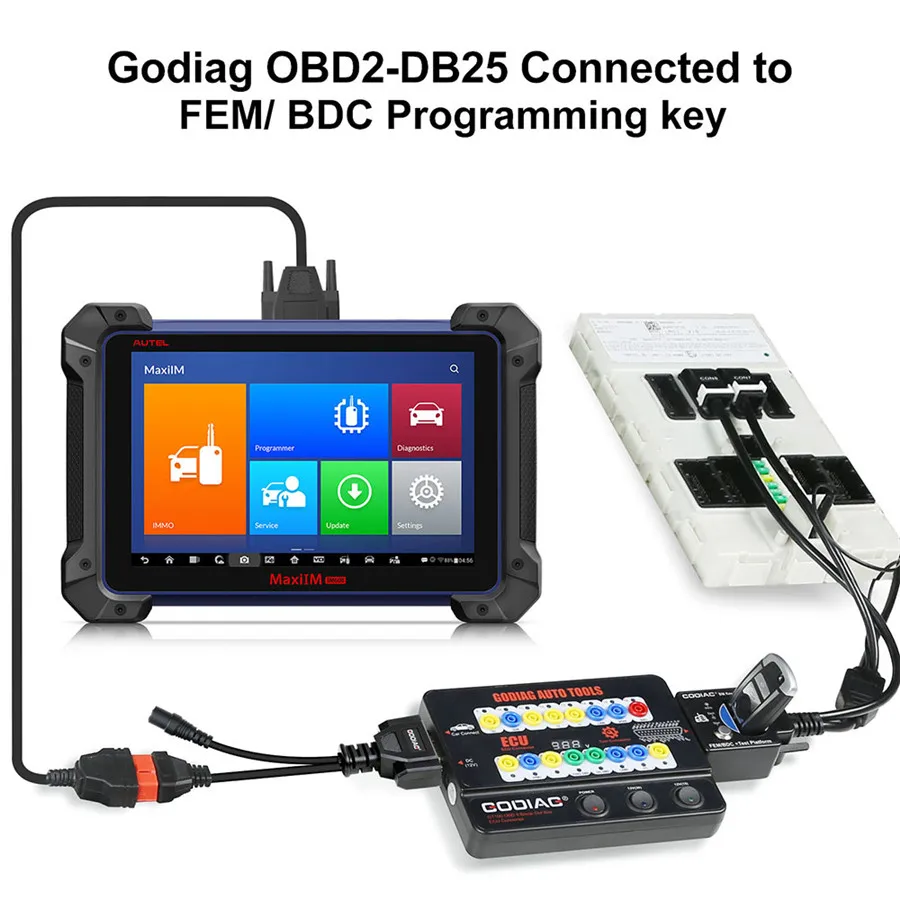

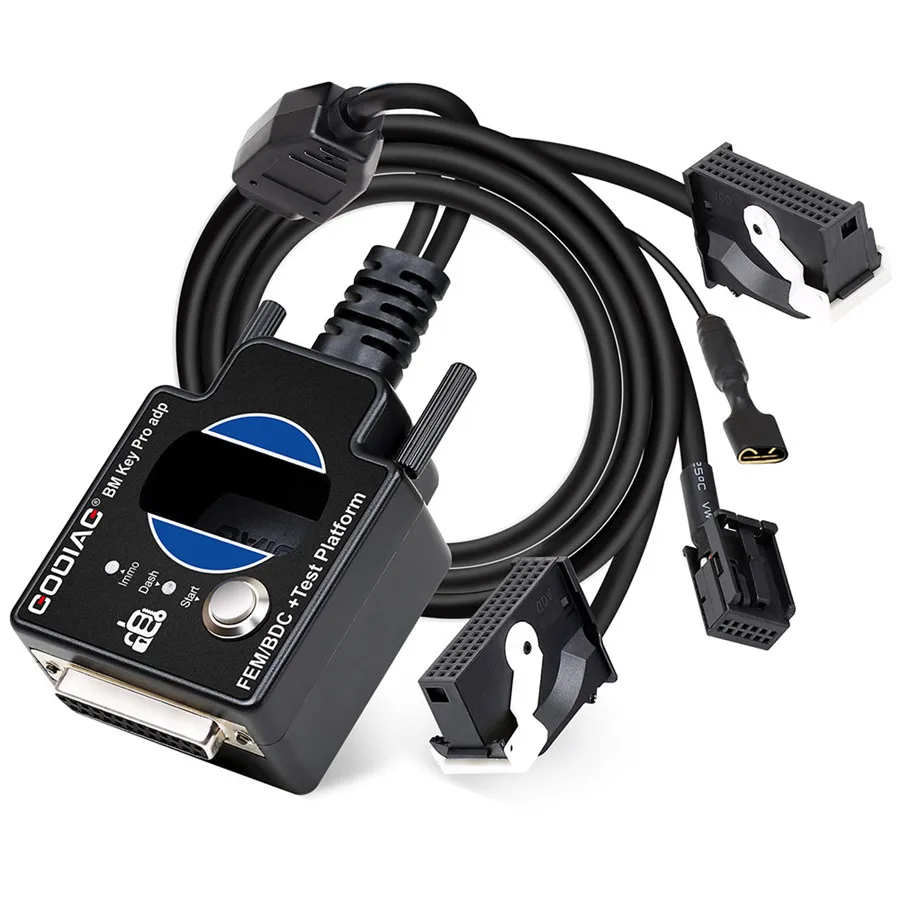

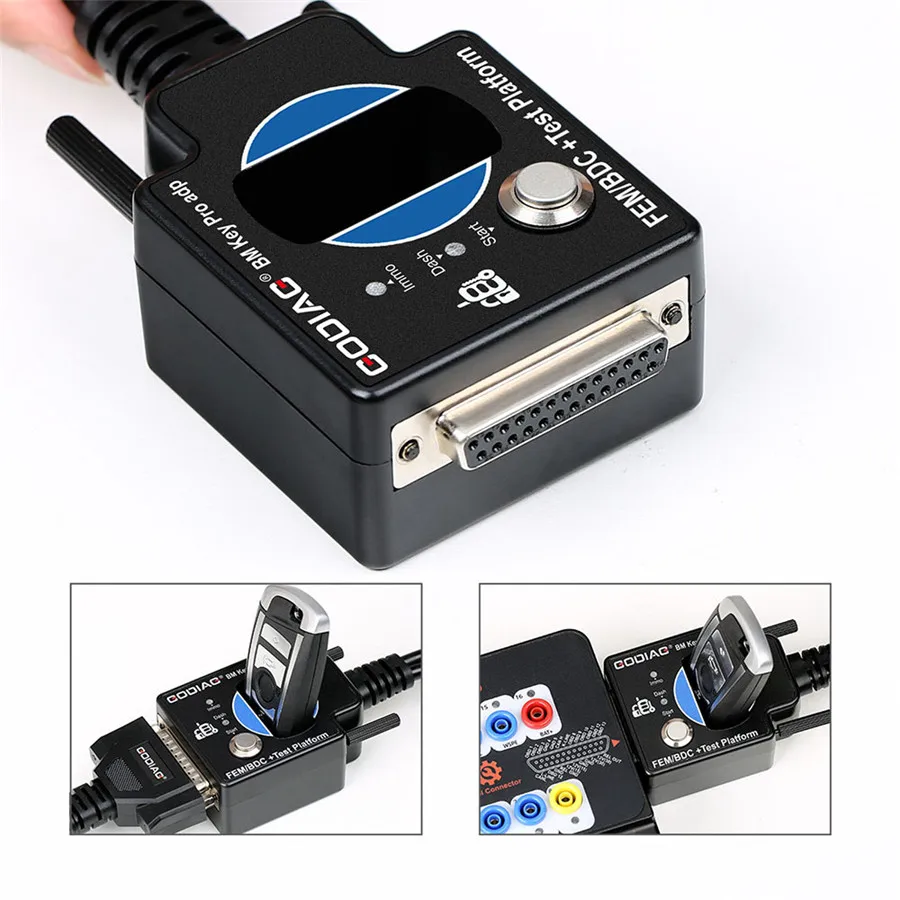

Часть 2: тестовая платформа GODIAG для программирования BMW FEM/BDCGODIAG FEM/BDC программирующая испытательная платформа-это специальное устройство, разработанное для BMW слесари, инженеров по обслуживанию и инженеров по программированию FEM/BDC.GODIAG FEM/BDC программирующая тестовая платформа Основные характеристики:1. Обеспечить слесаря с простым и удобным подключением для FEM/BDC иммобилайзера системы.2. Выполните тест синхронизации для программируемого FEM/BDC и ключа3. Обеспечить тестовую среду для инженеров, которые профессионально перерабатывают FEM/BDC.4. Помогите инженерам по обслуживанию автомобилей проверить, правильно ли синхронизированы FEM/BDC и ключ.5. Обеспечить профессиональных инженеров с подключением FEM BDC модулей и инструмента.Особенности:1. Работая вместе с Godiag GT100 и xhorse vvdi 2/для bmw VDI bim tool/Autel im608 и т. д., Godiag FEM/BDC тестовая платформа Может программировать новый ключ, можно добавить новый ключ и заменить FEM/BDC ECU модуль.2. Допускается подключение этой тестовой платформы к модулю FEM/BDC для проверки, может ли он общаться или есть какие-либо неисправности.3. Используется для считывания и резервного копирования данных после предварительной обработки, используется для замены модуля иммобилайзера FEM/BDC4. Перед установкой модуля FEM/BDC обратно в автомобиль, его можно использовать для проверки синхронизации запрограммированного ключа с FEM/BDC.5. Тестовая платформа Godiag FEM/BDC может помочь расширить бизнес для инженеров, которые обучены программированию ключей FEM/BDC.Когда владелец автомобиля потерял ключ, он/она может удалить FEM/BDC Модуль и соответствующий ECU, а затем отправить их к слесару, чтобы запрограммировать новый ключ, также выполните тест синхронизации на запрограммированной клавише и FEM/BDC.6. Устранение неполадок-когда ключ не может запустить автомобиль, эта тестовая платформа может использоваться для определения точки, вызвана ли это несоответствием между FEM/BDC и ключом.7. Эта тестовая платформа принимает специальный OEM FEM / BDC быстрый разъем, что делает соединение более простым, удобным и надежным. Он не будет сгибать Коммуникационный контакт модуля FEM/BDC.8. GODIAG для BMW FEM/BDC Программирование тест платформы описание структуры1) DB25 гнездовой разъем. (используется для подключения DB25 мужского порта GODIAG GT100)2) переключатель запуска с имитацией зажигания.9. РазмерыПосылка включает в себя:

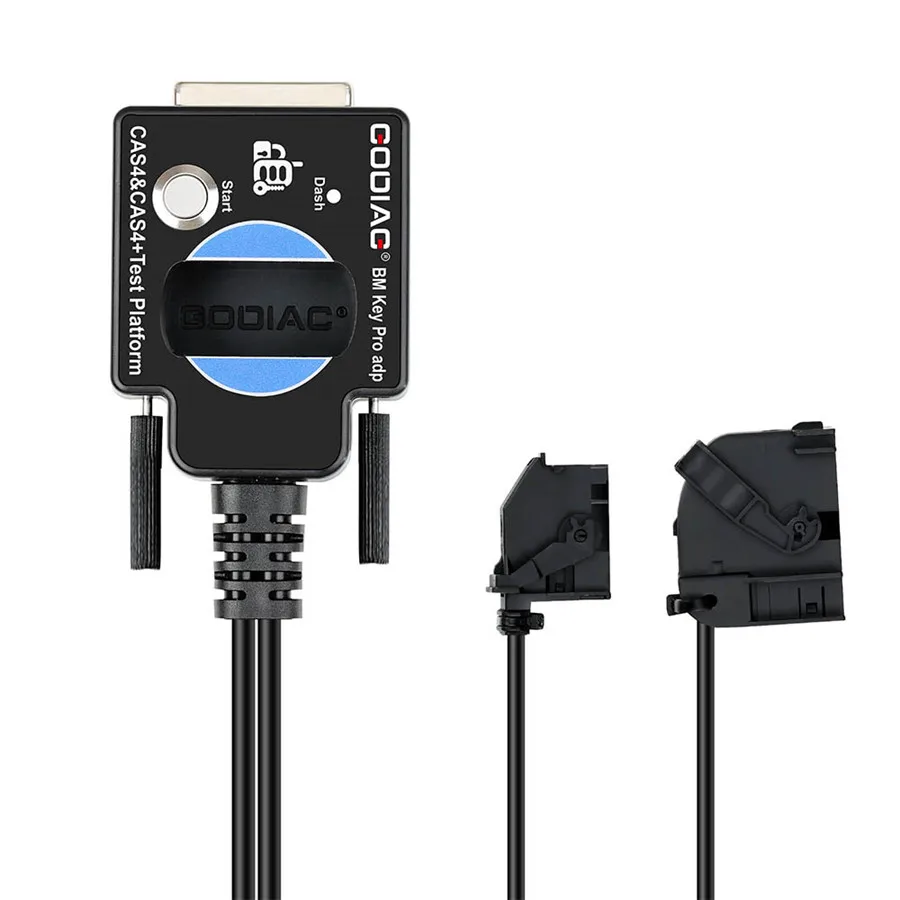

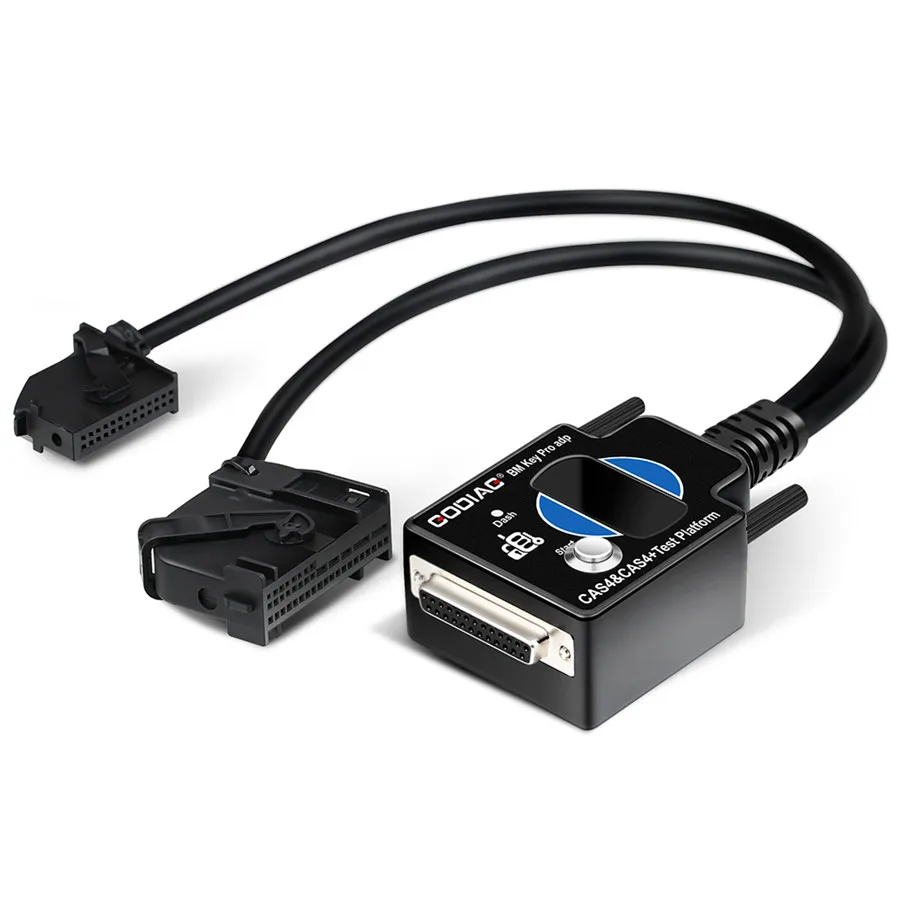

Часть 3:GODIAG для BMW CAS4 и CAS4 + испытательная платформаGodiag для BMW CAS4/CAS4 + испытательная платформа является специализированным устройством, разработанным для BMW слесаря, инженеров по обслуживанию и CAS4 CAS4 + инженеров по программированию.

Основные характеристики:1. Работая вместе с Godiag GT100, Xhorse VVDI2, VVDI BIM Tool Pro, Lonsdor k518 и Autel im608 и т. д., Godiag CAS4/CAS4 + Тестовая платформа может программировать новый ключ, когда все ключи потеряны, можно добавить новый ключ и заменить модуль CAS4/CAS4 + ECU.2. Перед установкой обратно модуля CAS4/CAS4 + в автомобиль, вы можете подключить эту тестовую платформу к модулю CAS, чтобы проверить, может ли он общаться или есть какие-либо неисправности.3. Б/у считывать и резервного копирования данных после предварительной обработки, используется для замены CAS4/CAS4 + иммобилайзер модуль по причине непогоды (к примеру: заменить 2-портовый CAS4 с зарядное устройство с 3 usb-портами система иммобилизации с комфортом доступа).

4. Перед установкой модуля CAS4/CAS4 + обратно в автомобиль, его можно использовать для проверки синхронизации запрограммированного ключа с cas4 cas4 +.

5. Godiag CAS4 CAS4 + тестовая платформа может помочь расширить бизнес для инженеров, которые обучены программированию CAS4/CAS4 + key.Когда владелец автомобиля потерял ключ, он/она может удалить модуль CAS4 и соответствующий ECU, а затем отправить их к слесару, чтобы запрограммировать новый ключ, также выполните тест синхронизации на запрограммированной клавише и CAS4/CAS4 +.

6. Устранение неполадок-когда ключ не может запустить автомобиль, эта тестовая платформа может быть использована для точного определения того, вызвано ли это несоответствие между cas4 cas4 + и ключом.

7. Эта тестовая платформа принимает специальный OEM cas4 cas4 + быстрый разъем, что делает соединение более простым, удобным и надежным. Он не будет сгибать Коммуникационный контакт модуля CAS4 CAS4 +.

Посылка:1 шт. xGODIAG CAS4 & CAS4 + испытательная платформа
