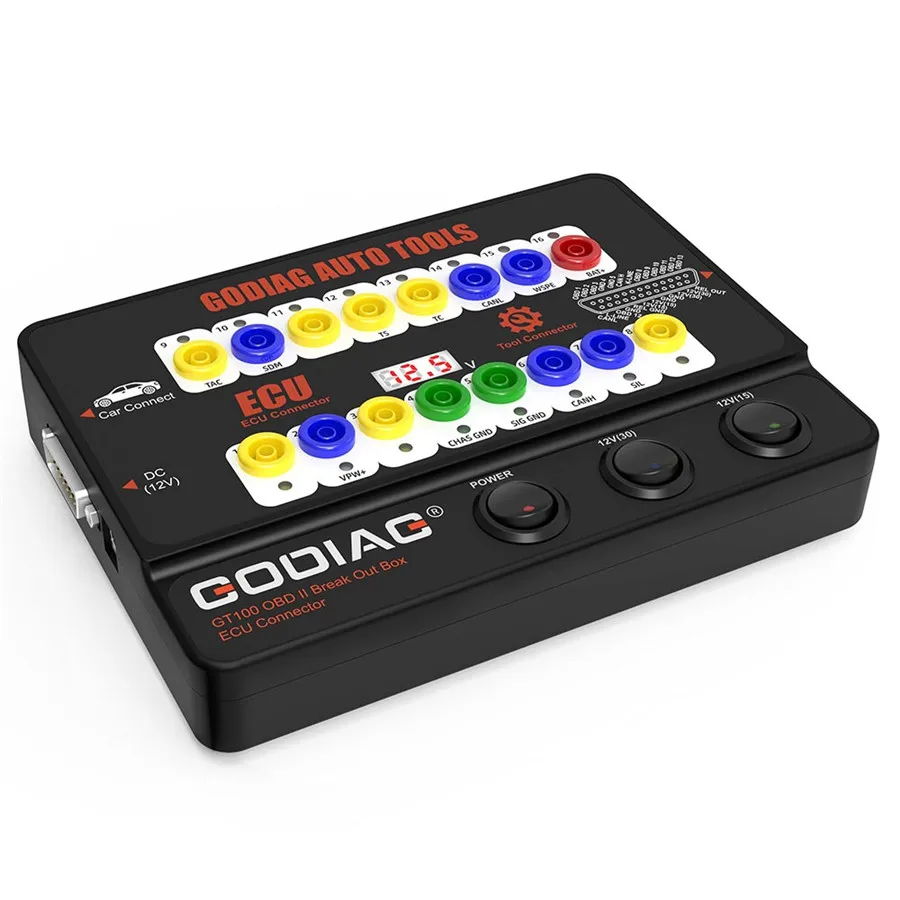

GODIAG Авто Инструменты GT100 OBD II Break Out Box ECU коннектор
GODIAG GT100-Overview
GODIAG GT100-Overview1. Заявление
Пожалуйста, внимательно прочитайте следующее заявление:
Обзор GODIAG gt100. поможет вам быстро освоить использование оборудования GT100. Пожалуйста, соблюдайте национальные законы и не используйте их в незаконных целях.
GODIAG GT100Overview написан GODIAG, пожалуйста, не используйте его для каких-либо коммерческих целей без разрешения.

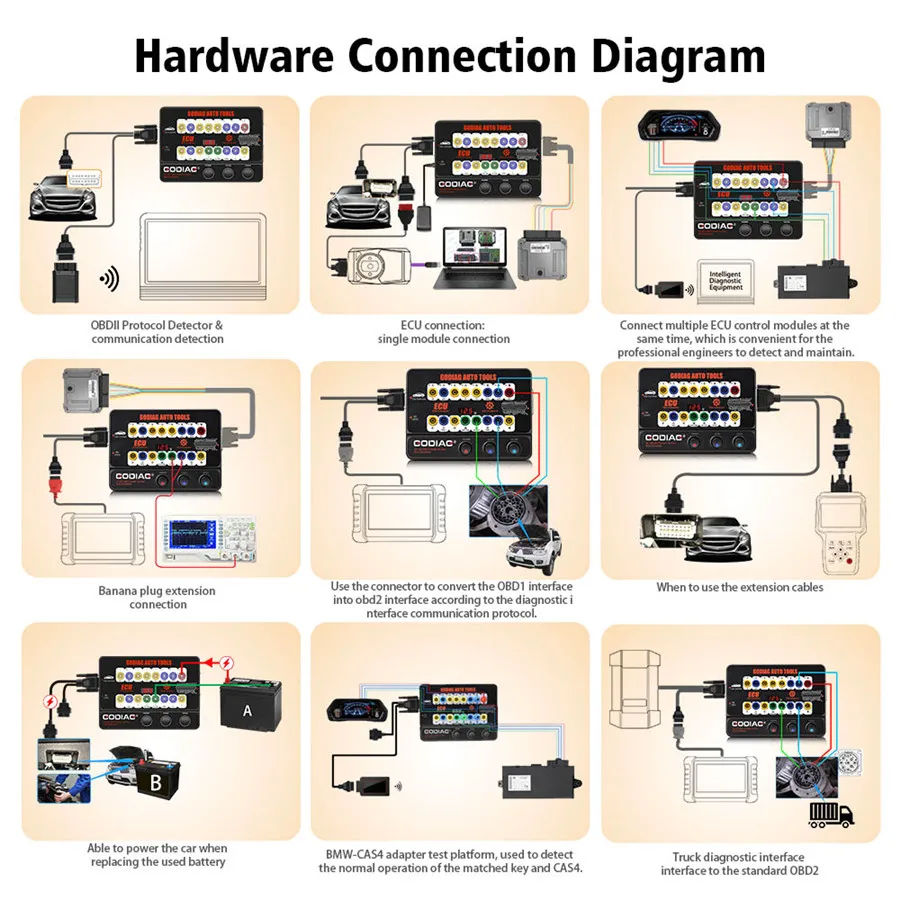

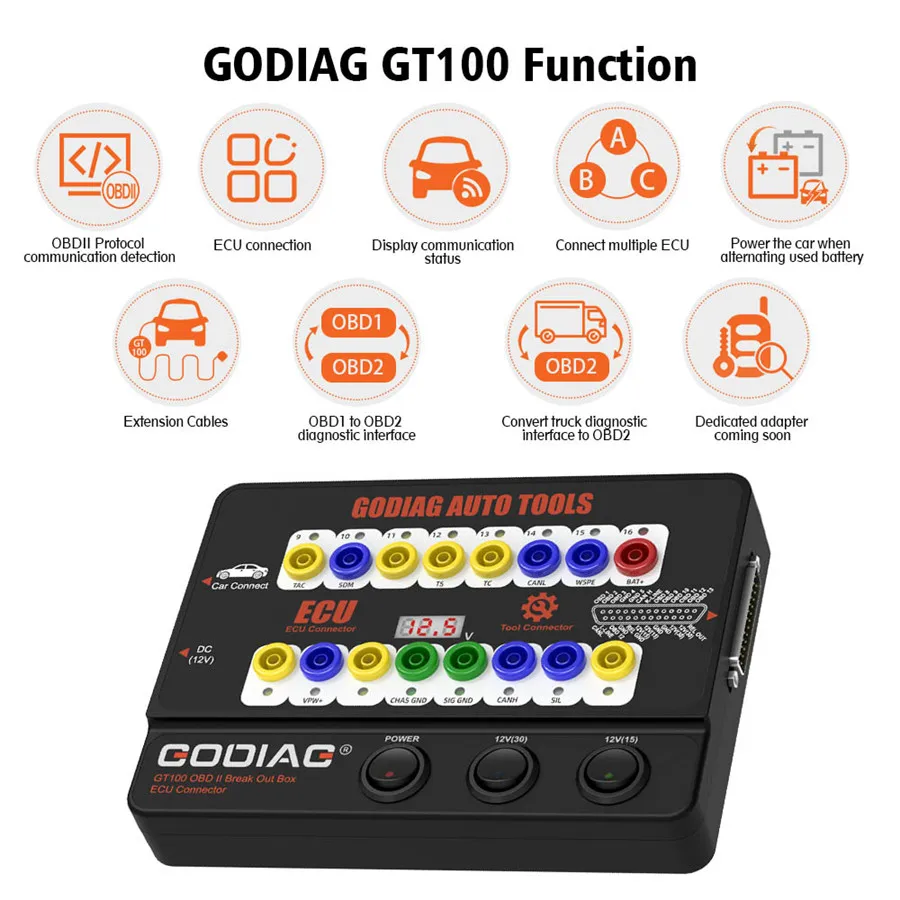

Следующая Колонка-GODIAG GT100-an обзор функций и использования продукта:
GT100-протокол OBDII детектор
Подключение GT100 - ECU
GT100-Совместимость с большим количеством устройств
GT100-преобразует диагностический интерфейс OBD1 в стандартный диагностический OBD2
GT100-режим подключения мульти-ЭБУ
GT100-кабель может быть расширен.
GT100-питание автомобиля при смене аккумулятора
GT100-дополнительный специальный адаптер
Пожалуйста, соблюдайте национальные законы. Мы не несем ответственности за незаконное использование оборудования GODIAG.
Спасибо за выбор GODIAG GT100!
2. Меры предосторожности
Чтобы избежать травм, повреждений транспортного средства/оборудования, сначала прочитайте это руководство. При работе на транспортном средстве следует соблюсти некоторые меры предосторожности:
1) всегда работает в безопасной среде
2) носите очки, соответствующие стандартам ANSI.
3) Убедитесь, что одежда, волоски, руки, инструменты и оборудование находятся вдали от частей ходового двигателя или частей горячего двигателя.
4) Убедитесь, что рабочая зона хорошо проветривается, потому что выхлопная труба транспортного средства токсична.
5) поместите кирпичи перед всеми колесами, чтобы предотвратить случайное движение транспортного средства.
6) во время тестирования и работы, кто-то должен контролировать транспортное средство.
7). Будьте очень осторожны при работе возле катушки зажигания, крышки дистрибьютора, провода зажигания, свечи зажигания, эти компоненты будут генерировать опасное напряжение.
8) переключение на P gear (для автомобиля автоматической передачи) или N gear (для автомобиля ручной передачи), И убедитесь, что стояночный тормоз находится в активном состоянии (вытяните ручной тормоз).
9) Убедитесь, что рядом есть огнетушитель, подходящий для бензина/химического/электрического.
10) Не подключайте и не отключайте устройство при включении зажигания или работе двигателя.
11) Храните оборудование в сухом и чистом состоянии и Избегайте контакта с маслом, водой или смазкой. Пожалуйста, очистите Оборудование чистой тканью и мягким моющим средством.
3. Параметр
Содержание
Параметры
Диагностический порт
OBDII
Рабочее напряжение
DC 9V-24V
Работа и мощность
0,5-0,6 Вт
Адаптер питания
Входной AC100v-240v, выход DC12V 1A
Диапазон рабочих температур
От-20 до 70 °C (от-4 до 158 °F)
Диапазон температуры хранения
От-40 до 85 °C (от-40 до 185 °F)
Размеры
L: 23 см, W:18 см, H:7 см
4. Godiag GT100 функция и руководство по эксплуатации
-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.
-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль.

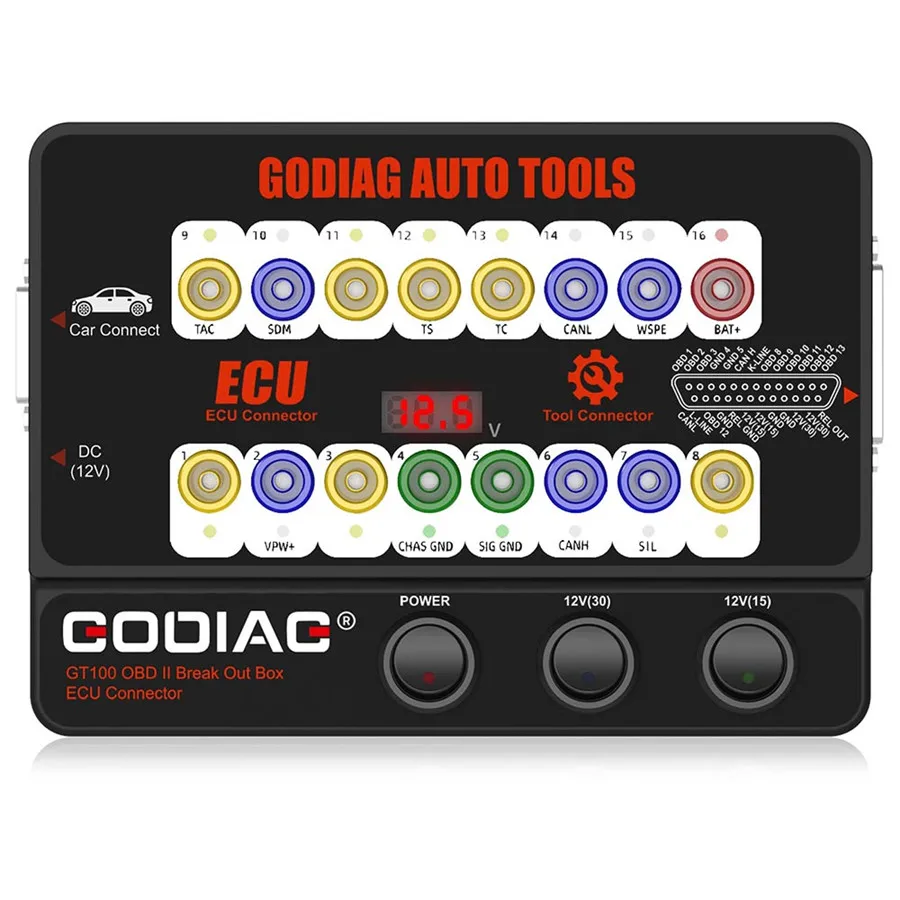

Значение индикатора:
1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ
9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный
1. Протокол OBDII детектор и обнаружение связи
1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.
2). Когда устройство отображает напряжение, включите выключатель питания GODIAG GT100.
3). Затем подключите к диагностическому инструменту, когда инструмент общается с автомобилем, светодиодный индикатор соответствующего протокола будет включать светильник или мигать. (Если протокол CAN обнаружен, он будет иметь максимальную яркость. Когда общение будет успешным, соответствующие CAN-H и CAN-L будут тускнеть или мерцать слабо)

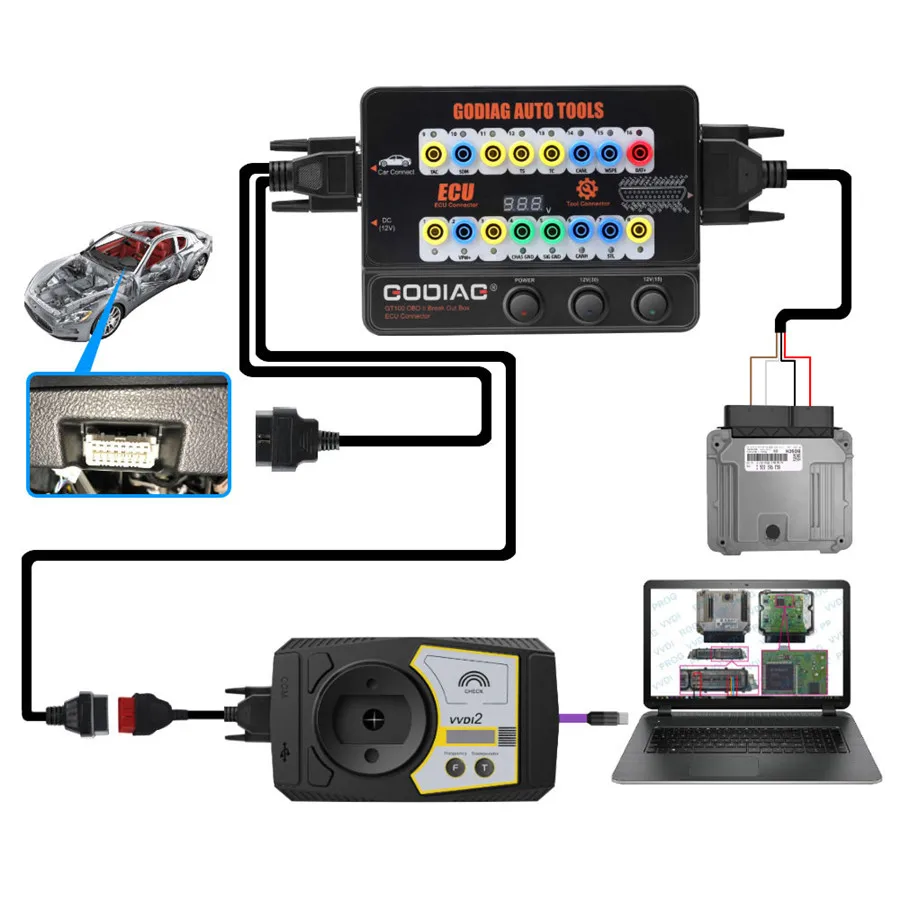

2. Соединение ECU: одномодульное соединение
GODIAG GT100, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.
1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.)
2). Godiag GT100 может питаться от подключения к диагностическому интерфейсу OBDII автомобиля или от адаптера питания переменного тока.
3). Диагностировать и программировать для одного ECU путем подключения диагностического инструмента или программиста ECU.
3. Удлинительное соединение штепсельной вилки типа банан: Расширьте интерфейс OBDII 16pin автомобиля, чтобы сказать вам, хорошее ли соединение интерфейса OBDII или нет, что удобно для тестирования сигнала напряжения интерфейса OBDII.
4. Преобразует диагностический интерфейс OBD1 в стандартный OBD2Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.
6. Когда использовать удлинительные кабели: пространство Диагностического Интерфейса слишком узкое, чтобы подключиться к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель не достаточно длинный во время обслуживания. Он может быть увеличен на 1,2 метров.

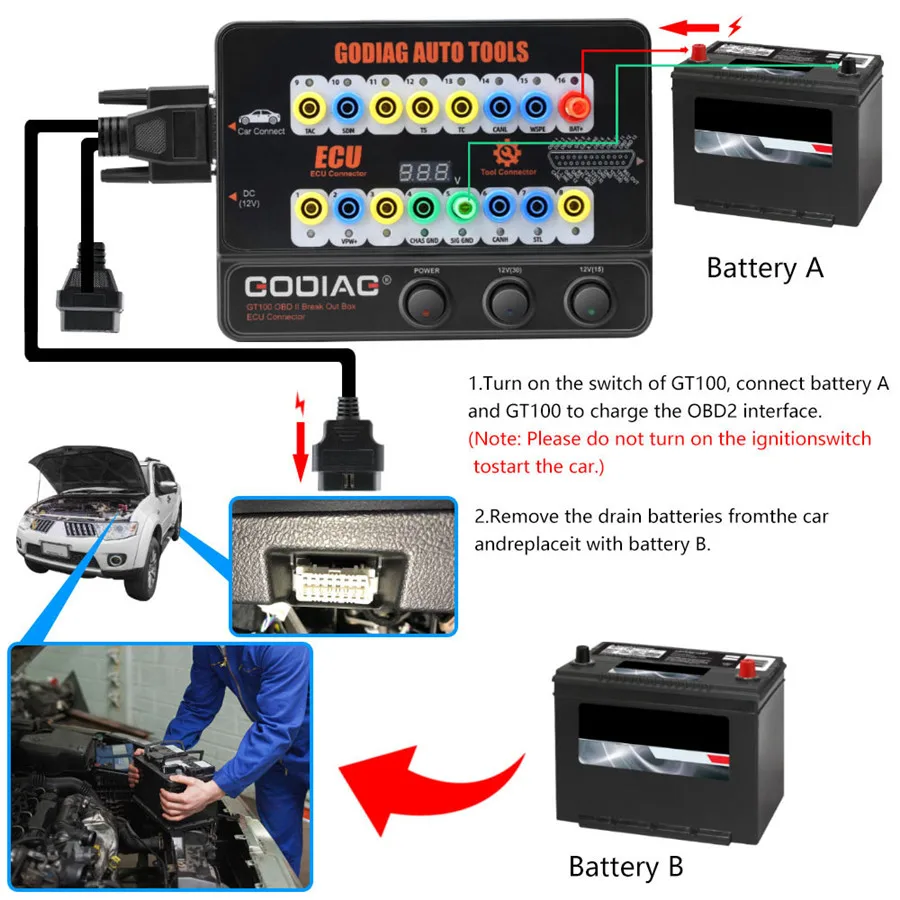

7. Возможность питания автомобиля при замене использованного аккумулятора.
1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля.
[Примечание 1. Включите выключатель питания Godiag GT100. 2. Не включайте переключатель зажигания, не запускайте автомобиль]
2). Затем Замените совершенно новый аккумулятор B на Подержанный аккумулятор в автомобиле, что гарантирует полную мощность автомобиля, чтобы предотвратить потерю данных и блокировку звука или неисправность из-за отсутствия питания к модулю управления ECU.
8. Выделенный адаптер будет выпущен (help GT100 подключается к специальному модулю ECU)

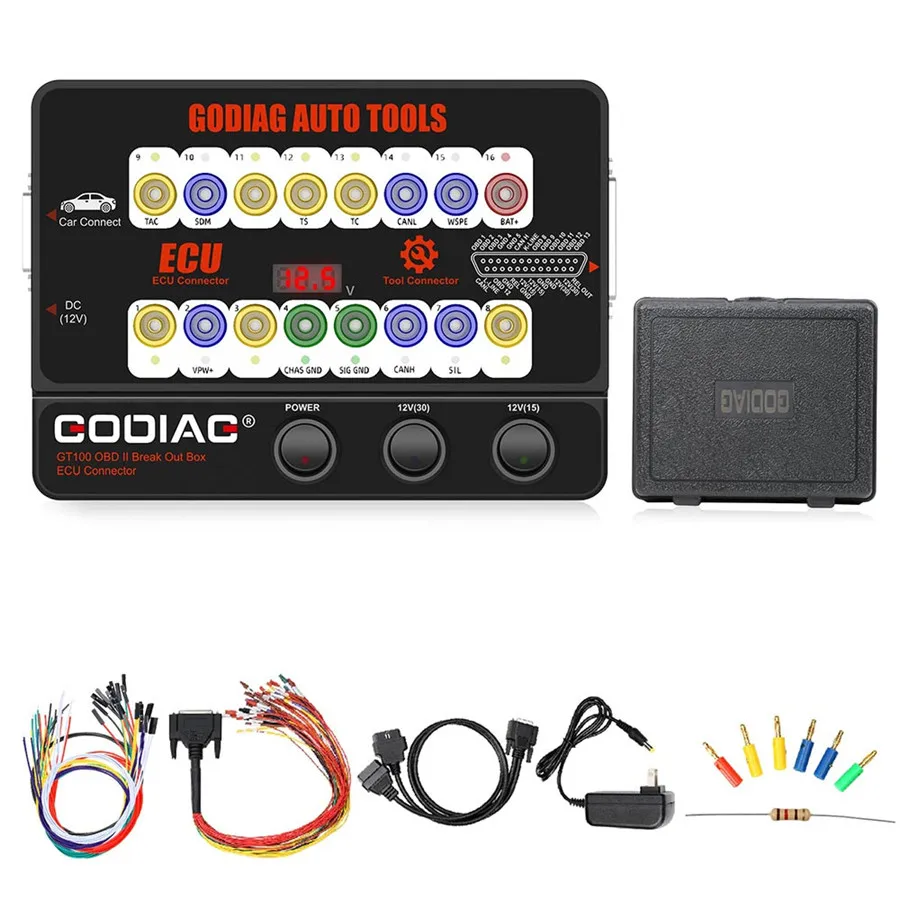

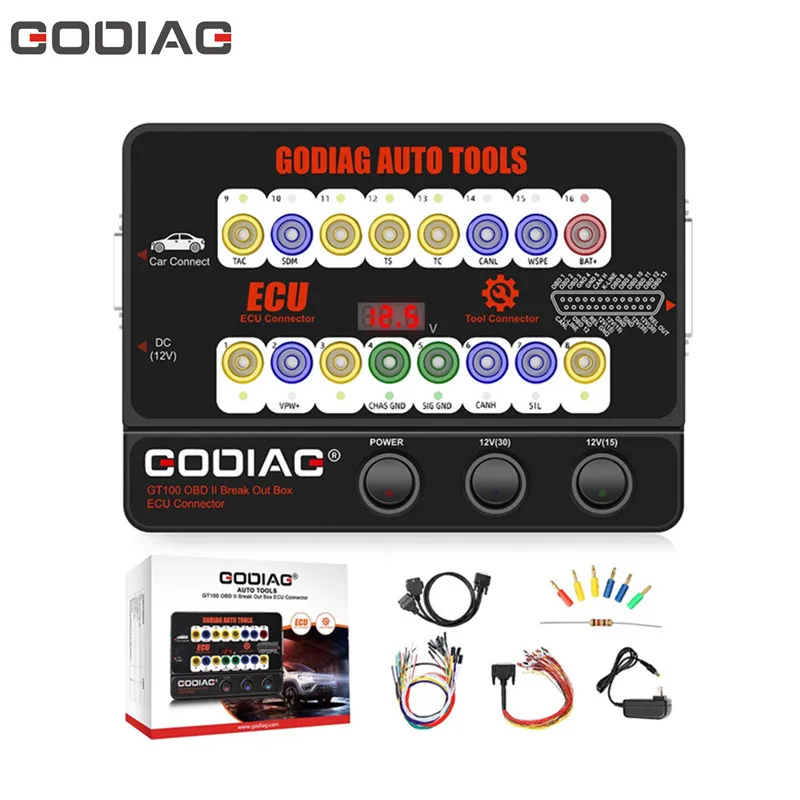

Посылка включает в себя:
1 шт. хост
1 шт. xOBD 2-в-1 кабель-удлинитель
1 шт xColored соединительный кабель
1 шт. xPower питания 12V
1 шт. xResistance 120 Ом
6 шт. штепсельная вилка xBanana
24 шт. xWire аксессуары, Dupont 2,54 мм Разъем женские контакты
