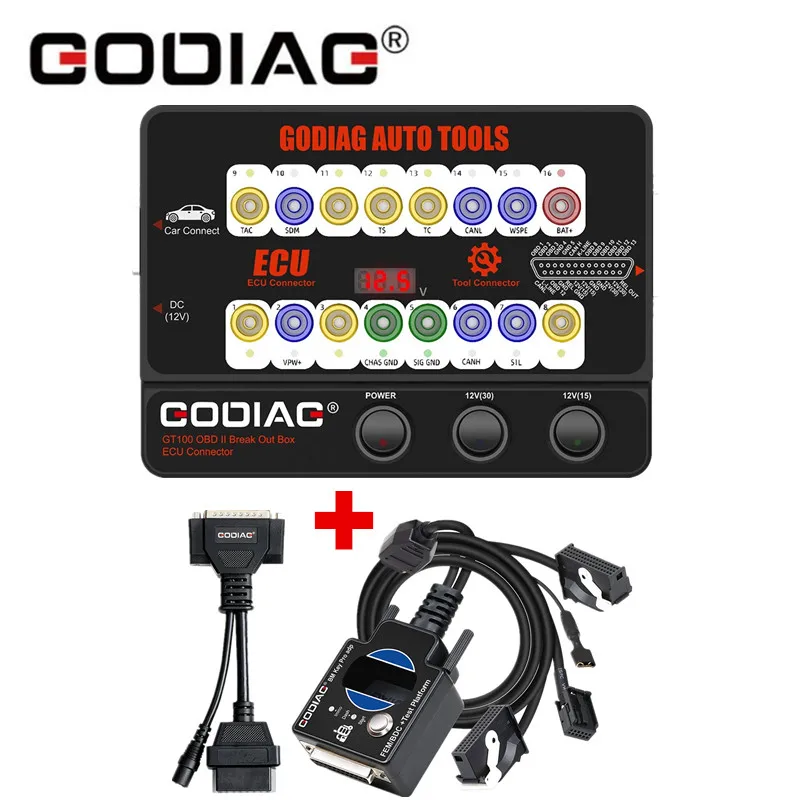

GODIAG GT100 автомобильный инструмент OBDII, разъем блока управления ECU и GODIAG для платформы проверки программирования BMW FEM BDC

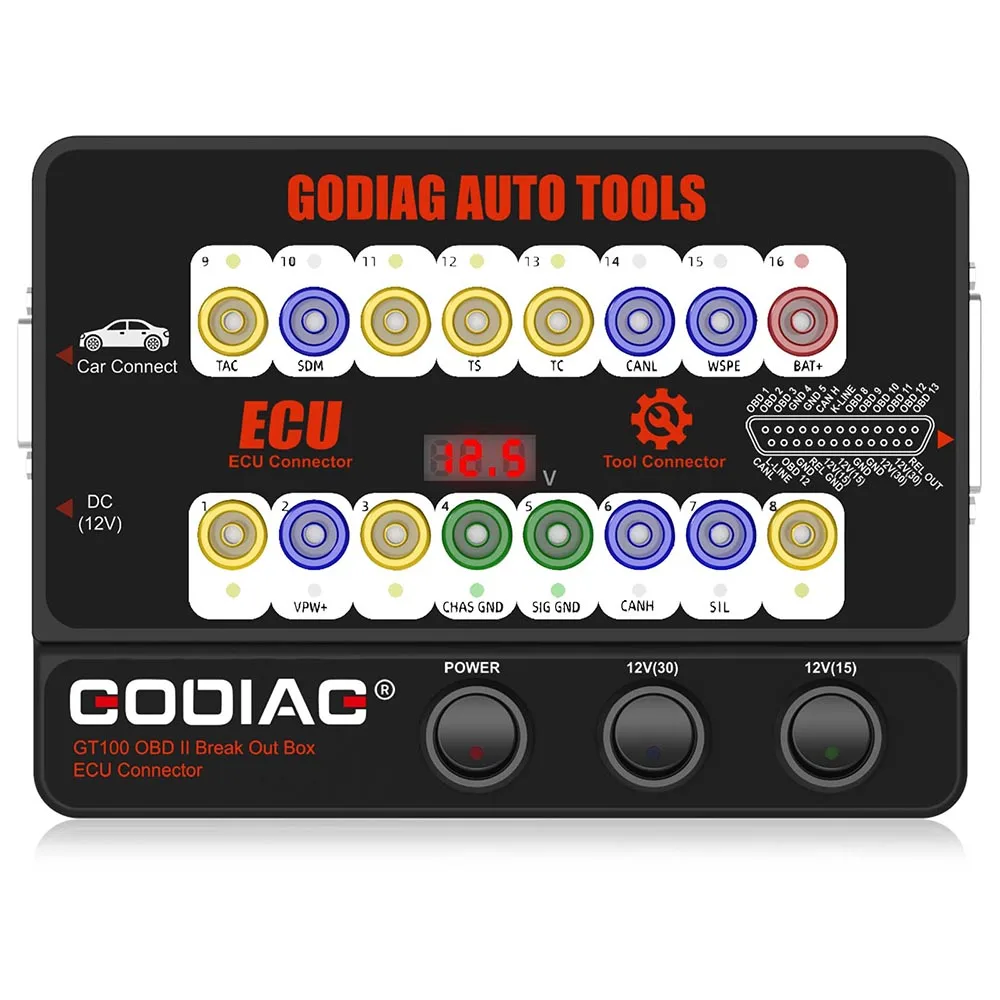

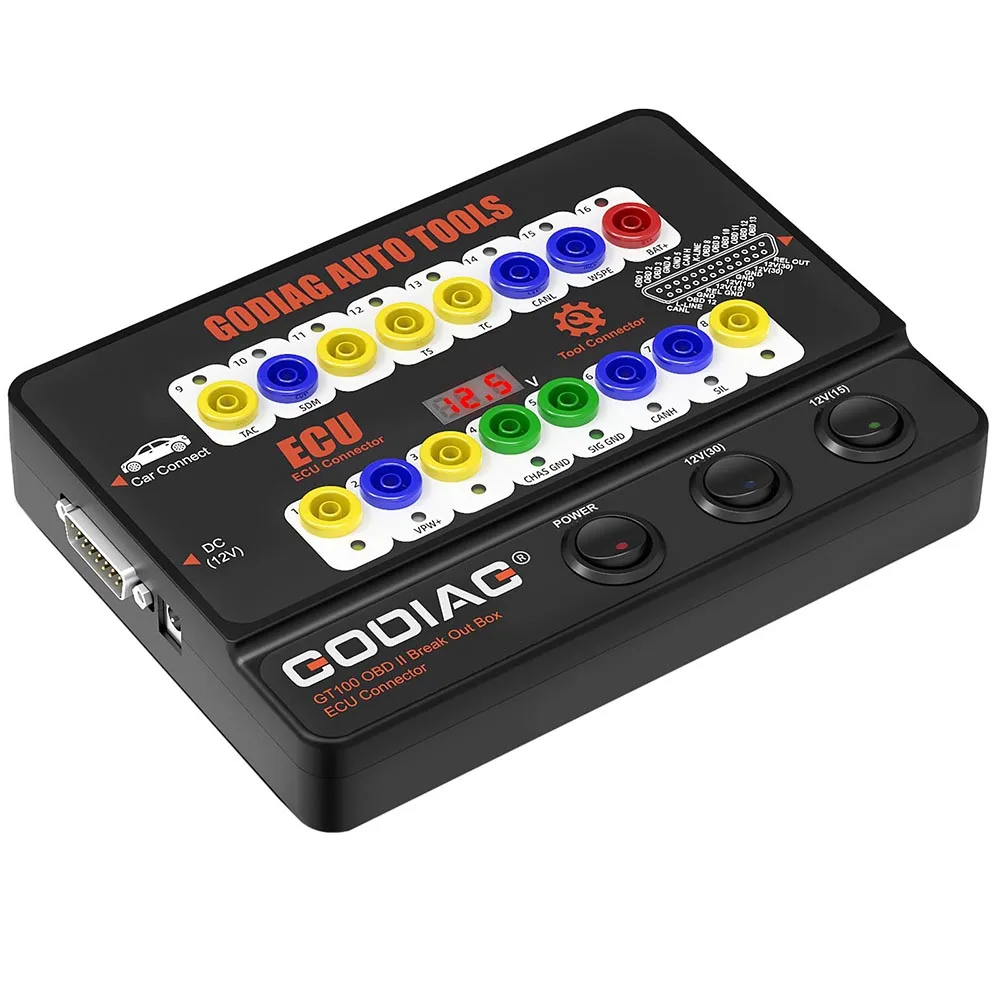

GODIAG GT100 автоматический инструмент OBDII Break Out Box ECU коннектор

Основные характеристики GODIAG GT100:1. GODIAG GT100 является последней испытательной платформой для обнаружения протокола OBDII и обслуживания, диагностики, программирования и кодирования ECU.2. Он может преобразовать автомобильный интерфейс OBD2 в 6 контактов для обнаружения сигнала и преобразования электрического уровня.3. Возможность подключения одиночных модулей или нескольких модулей транспортного средства.4. Подключите к любому диагностическому инструменту, чтобы определить, хорошо ли общаться с автомобилем или нет.5. При смене аккумулятора, чтобы избежать потери данных модуля управления транспортным средством, автоматически блокируется, не срабатывает клавиша дистанционного управления или включается светильник неисправности.6. Один год гарантии.7. Работает вместе с устройствами Xhorse VVDI2, Autel, Launch, Foxwell и т. д.8. Для BMW CAS4 функция испытательной платформы будет скоро, а также разработает Соединительный кабель для Benz и Chrysler, пожалуйста, подождите.9. GODIAG-наш бренд, мы можем предоставить хорошую цену и техническую поддержку дистрибьюторам по всему миру.Примечание: Пожалуйста, выберите в версии в соответствии с напряжением вашего местного места.GODIAG GT100 Описание:GODIAG GT100-это совершенно новый разъем ECU и протокол тестирования связи. Это значительно поможет пользователю подключить модуль ECU отдельно для диагностики, программирования и кодирования. Также он расскажет, может ли диагностический и программный инструмент обычно отправлять Коммуникационный сигнал.

GODIAG GT100 Особенности:1. Протокол OBDII детектор и обнаружение связи1). Подключите GODIAG GT100 к диагностическому порту OBDII автомобиля.

2). Когда устройство отображает напряжение, включите выключатель питания GODIAG GT100.

3). Затем подключите к диагностическому инструменту, когда инструмент общается с автомобилем, светодиодный индикатор соответствующего протокола будет включать светильник или мигать. (Если протокол CAN обнаружен, он будет иметь максимальную яркость. Когда общение будет успешным, соответствующие CAN-H и CAN-L будут тускнеть или мерцать слабо)

2. Соединение ECU: одномодульное соединение

GODIAG GT100, подключенный к одному модулю ECU, удобен для пользователя для диагностики и программирования одного модуля.

1). Подключите ECU к цветные джемперы. (Если ECU имеет протокол CAN, пожалуйста, проверьте, нужно ли вам подключить резистор 120 Ом.)

2). Godiag GT100 может питаться от подключения к диагностическому интерфейсу OBDII автомобиля или от адаптера питания переменного тока.

3). Диагностировать и программировать для одного ECU путем подключения диагностического инструмента или программиста ECU.

3. Удлинительное соединение штепсельной вилки банана:Расширьте интерфейс OBDII 16pin автомобиля, чтобы сказать вам, хорошее или нет подключение интерфейса OBDII, что удобно для тестирования сигнала напряжения интерфейса OBDII.

4. Преобразует диагностический интерфейс OBD1 в стандартный OBD2Используйте разъем для преобразования интерфейса OBD1 в интерфейс obd2 в соответствии с Протоколом Диагностического Интерфейса связи.5. Подключите несколько модулей управления ECU одновременно, что удобно для профессиональных инженеров для обнаружения и обслуживания.

6. Когда использовать удлинительные кабели:Расположение Диагностического Интерфейса слишком узкое, чтобы подключиться к диагностическому инструменту, или пользователь обнаруживает, что диагностический кабель не достаточно длинный во время обслуживания. Он может быть увеличен на 1,2 метров.

7. Возможность питания автомобиля при замене использованного аккумулятора.1). Подготовьте батареи) в качестве источника питания при подключении к нет. 16/4/5 отверстия Godiag GT100 & к OBD2 диагностический интерфейс автомобиля.

Уведомление* Включите выключатель питания Godiag GT100.* Не включайте переключатель зажигания, не запускайте автомобиль.

2). Затем Замените совершенно новый аккумулятор B на Подержанный аккумулятор в автомобиле, что гарантирует полную мощность автомобиля, чтобы предотвратить потерю данных и блокировку звука или неисправность из-за отсутствия питания к модулю управления ECU.

8. GT100 Преобразует порт OBD1 специального грузовика в стандартный диагностический порт OBD2 в соответствии с Протоколом.GODIAG GT100 функция и руководство по эксплуатации:-При подключении транспортного средства и диагностического инструмента через OBDII, светодиодный индикатор Godiag gt100 покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.

-Отслеживайте напряжение интерфейса OBDII транспортного средства и отображайте его в режиме реального времени. Если он меньше 11 в, пожалуйста, прекратите диагностику и программирование, чтобы избежать того, что транспортное средство не может начать/потери данных/блокировать модуль.VЗначение индикатора:

1. Изготовление на заказ2. Провод SJE18503. Изготовление на заказ4. Заземление мощности5. Заземление сигнала6. SAEJ2284 《 может 》 высокое7. ISO9141-2 и iso, DIS4230-4K провод8. Изготовление на заказ

9. Изготовление на заказ10. SJE1850 провод bus автобус->11. Изготовитель на заказ12. Изготовитель на заказ13. Изготовитель на заказ14. SAEJ2284 《 может 》 низкая15. ISO9141-2 & ISO/DIS 4230-4L провод16. Автомобильный аккумулятор положительный

GODIAG GT100 аппаратное Соединение:

Схема подключения GODIAG GT100:Параметры GODIAG GT100:

Товар

Параметры

Диагностический порт

OBDII

Рабочее напряжение

DC 9V-24V

Работа и мощность

0,5-0,6 Вт

Адаптер питания

Входной AC100v-240v, выход DC12V 1A

Диапазон рабочих температур

От-20 до 70 °C (от-4 до 158 °F)

Диапазон температуры хранения

От-40 до 85 °C (от-40 до 185 °F)

Размеры

L: 23 см, W:18 см, H:7 см

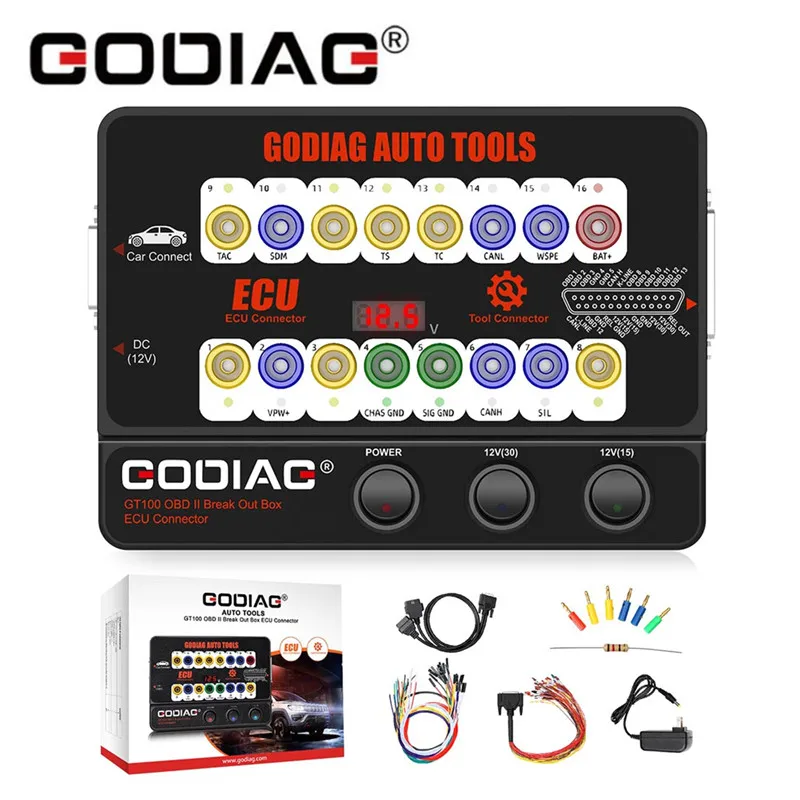

Посылка включает в себя:

1 шт. хост

1 шт. x OBD 2 в 1 кабель-удлинитель

Цветной Соединительный кабель-1 шт.

1 шт. x блок питания 12 В

1 шт. сопротивление 120 Ом

6 шт. штепсельная вилка типа «банан»

24 шт х Проволока Аксессуары для велосипеда, Dupont 2,54 мм гнездового разъема шпильки

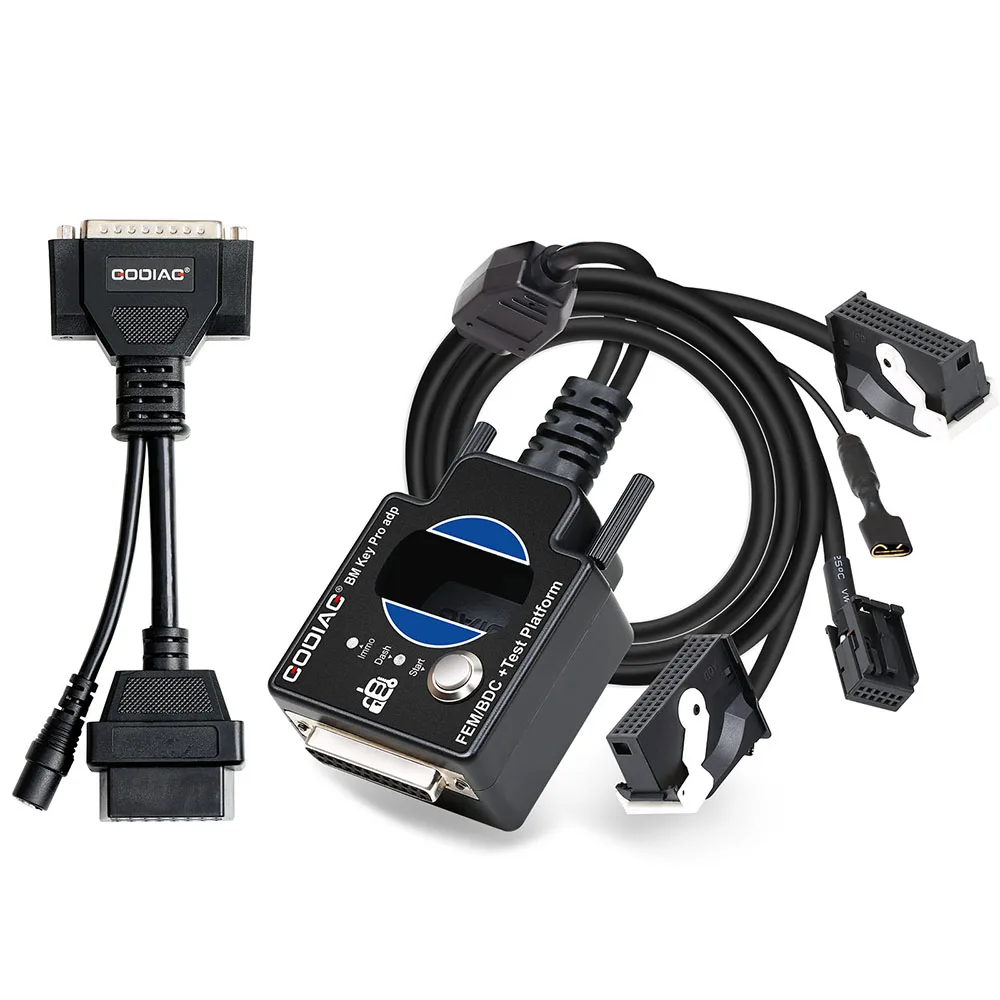

Испытательная платформа GODIAG для программирования BMW FEM/BDC

GODIAG FEM/BDC программирующая испытательная платформа-это специальное устройство, разработанное для BMW слесари, инженеров по обслуживанию и инженеров по программированию FEM/BDC.GODIAG FEM/BDC программирующая тестовая платформа Основные характеристики:1. Обеспечить слесаря с простым и удобным подключением для FEM/BDC иммобилайзера системы.2. Выполните тест синхронизации для программируемого FEM / BDC и ключа3. Обеспечить тестовую среду для инженеров, которые профессионально перерабатывают FEM/BDC.4. Помогите инженерам по обслуживанию автомобилей проверить, правильно ли синхронизированы FEM/BDC и ключ.5. Обеспечить профессиональных инженеров с подключением FEM BDC модулей и инструмента.Особенности:1. Работая вместе с Godiag GT100, Xhorse Key Tool Plus Pad, VVDI2, Autel im608 и т. д., Godiag FEM/BDC тестовая платформа Может программировать новый ключ, можно добавить новый ключ и заменить FEM/BDC ECU модуль.2. Допускается подключение этой тестовой платформы к модулю FEM/BDC для проверки, может ли он общаться или есть какие-либо неисправности.3. Используется для считывания и резервного копирования данных после предварительной обработки, используется для замены модуля иммобилайзера FEM/BDC4. Перед установкой модуля FEM/BDC обратно в автомобиль, его можно использовать для проверки синхронизации запрограммированного ключа с FEM/BDC.5. Тестовая платформа Godiag FEM/BDC может помочь расширить бизнес для инженеров, которые обучены программированию ключей FEM/BDC.Когда владелец автомобиля потерял ключ, он/она может удалить FEM/BDC Модуль и соответствующий ECU, а затем отправить их к слесару, чтобы запрограммировать новый ключ, также выполните тест синхронизации на запрограммированной клавише и FEM/BDC.6. Устранение неполадок-когда ключ не может запустить автомобиль, эта тестовая платформа может использоваться для определения точки, вызвана ли это несоответствием между FEM / BDC и ключом.7. Эта тестовая платформа принимает специальный OEM FEM / BDC быстрый разъем, что делает соединение более простым, удобным и надежным. Он не будет сгибать Коммуникационный контакт модуля FEM / BDC.8. GODIAG для BMW FEM/BDC Программирование тест платформы описание структуры① DB25 гнездовой разъем. (используется для подключения DB25 мужского порта GODIAG GT100)② Переключатель запуска с имитацией зажигания.③ Иммобилайзер приборной панели имитация индикатора.④ Ключевая зона обнаружения.⑤ Болт винта.⑥ CON7.Source порт подключения источника.⑧ Внешний вид.⑨ CON8.9. РазмерыПосылка включает в себя:
